纳米二氧化钛的制备

纳米二氧化钛的制备 Updated by Jack on December 25,2020 at 10:00 am纳米二氧化钛的制备及其光催化活性的评价实验报告班级：组别：指导老师：小组成员：实验目的：1.培养小组自主设计及完成实验的能力和合作能力。

2. 了解纳米二氧化钛的粒性和物性。

3.掌握溶胶－凝胶法合成TiO2 的方法。

4.研究二氧化钛光催化降解甲基橙和亚甲基蓝水溶液的过程和性质。

5.通过实验，进一步加深对基础理论的理解和掌握，做到有目的合成，提高实验思维与实验技能。

一、溶胶凝胶法制备二氧化钛1、实验原理：纳米粉体是指颗粒粒径介于1～100 nm之间的粒子。

由于颗粒尺寸的微细化，使得纳米粉体在保持原物质化学性质的同时，与块状材料相比，在磁性、光吸收、热阻、化学活性、催化和熔点等方面表现出奇异的性能。

纳米TiO2具有许多独特的性质。

比表面积大，表面张力大，熔点低，磁性强，光吸收性能好，特别是吸收紫外线的能力强，表面活性大，热导性能好，分散性好等。

基于上述特点，纳米TiO2具有广阔的应用前景。

利用纳米TiO2作光催化剂，可处理有机废水，其活性比普通TiO2(约10 μm)高得多；利用其透明性和散射紫外线的能力，可作食品包装材料、木器保护漆、人造纤维添加剂、化妆品防晒霜等；利用其光电导性和光敏性，可开发一种TiO2感光材料。

如何开发、应用纳米TiO2，已成为各国材料学领域的重要研究课题。

目前合成纳米二氧化钛粉体的方法主要有液相法和气相法。

由于传统的方法不能或难以制备纳米级二氧化钛，而溶胶-凝胶法则可以在低温下制备高纯度、粒径分布均匀、化学活性大的单组分或多组分分子级纳米催化剂[1～3]，因此，本实验采用溶胶-凝胶法来制备纳米二氧化钛光催化剂。

制备溶胶所用的原料为钛酸四丁脂(Ti(O-C4H9)4)、水、无水乙醇(C2H5OH)以及冰醋酸。

反应物为Ti(O-C4H9)4和水，分相介质为C2H5OH，冰醋酸可调节体系的酸度防止钛离子水解过速。

实验八溶胶-凝胶法制备纳米二氧化钛实验一、实验目的1、掌握溶胶-凝胶法制备纳米粒子的原理;2、了解TiO2纳米粒子光催化机理;二、实验原理溶胶－凝胶法Sol-Gel法是指无机物或金属醇盐经过溶液、溶胶、凝胶而固化,再经热处理而成的氧化物或其它化合物固体的方法;溶胶凝胶法制备TiO2纳米粒子是通过钛酸四丁酯的水解和缩聚反应来实现的,其分步水解方程式为：TiORn+H2OTiOHORn-1+ROHTiOHORn-1+H2OTiOH2ORn-2+ROH……反应持续进行,直到生成TiOHn.缩聚反应：—Ti—OH+HO—Ti——Ti—O—Ti+H2O—Ti—OR+HO—Ti——Ti—O—Ti+ROH最后获得氧化物的结构和形态依赖于水解与缩聚反应的相对反应程度,当金属-氧桥-聚合物达到一定宏观尺寸时,形成网状结构从而溶胶失去流动性,即凝胶形成;三、原料及设备仪器1、原料：钛酸正四丁脂分析纯、无水乙醇分析纯、冰醋酸分析纯、盐酸分析纯、蒸馏水2、设备仪器：电磁搅拌器、恒温干燥箱、高温炉四、实验步骤以钛酸正丁酯TiOC4H94为前驱物,无水乙醇C2H5OH为溶剂,冰醋酸CH3COOH为螯合剂,从而控制钛酸正丁酯均匀水解,减小水解产物的团聚,得到颗粒细小且均匀的二氧化钛溶胶;1、室温下量取10mL钛酸丁酯,缓慢滴入到35mL无水乙醇中,用磁力搅拌器强力搅拌10min,混合均匀,形成黄色澄清溶液A;2、将2mL冰醋酸和10mL蒸馏水加到另35mL无水乙醇中,剧烈搅拌,得到溶液B,滴入2-3滴盐酸,调节pH值使pH=3;3、室温水浴下,在剧烈搅拌下将溶液A缓慢滴入溶液B中;4、滴加完毕后得浅黄色溶液,40℃水浴搅拌加热,约1h后得到白色凝胶倾斜烧瓶凝胶不流动;5、置于80℃下烘干,大约20h,得黄色晶体,研磨,得到淡黄色粉末;6、在600℃下热处理2h,得到二氧化钛纯白色粉体;五、思考题1、溶胶-凝胶法制备材料有哪些优点2、纳米二氧化钛粉体有哪些用途六、实验报告要求实验报告按照学校统一模板书写,包括下列内容：1、实验名称、目的和实验步骤;2、解答思考题;。

南京信息工程大学综合化学实验报告学院：环境科学与工程学院专业：08应用化学姓名：章翔宇潘婷袁成钱勇2010年6月25号纳米二氧化钛的制备及性质实验1、实验目的熟悉溶胶凝胶法制备纳米二氧化钛的方法及相关操作；理解二氧化钛吸附实验的原理和操作；掌握数据处理的方法2、溶胶凝胶法制备纳米二氧化钛2.1 需要的仪器恒压漏斗、茄行烧瓶、量筒、移液管、铁架台、磁力搅拌、磁子、冷凝管、温度计、烘箱、研钵2.2 需要的试剂钛酸丁酯异丙醇浓硝酸蒸馏水2.3 实验步骤1.50ml钛酸丁酯溶16ml的异丙醇中，摇匀（在恒压漏斗中进行）得到溶液A2.取200ml 的蒸馏水，加入0.32 ml 的浓硝酸，摇匀（在茄行烧瓶中进行），得到溶液B3.将烧瓶固定在铁架台上，进行磁力搅拌，将溶液A 逐滴滴加至溶液B中，使两溶液缓慢接触，并进行水解反应，得到溶液C溶液C室温回流，记载下当时的室温4.回流分若干天进行，保证回流时间不少于48小时，得到溶液D5.蒸干方式：将溶液D进行水浴加热85度并不断搅拌将水分蒸发干，得E6.将E放入烘箱100烘干7.研磨至粉末状；2.4 实验结果1、回流分4天进行，总计回流时间50小时，室温为15℃。

2、经研磨，得到白色细粉末状固体。

称量得二氧化钛质量为11.233g,理论产量不小于11.785g，损失为产品转移过程中损失。

3、纳米二氧化钛性质实验3.1 二氧化钛吸附试验1、仪器：烧杯（500mL），容量瓶（1000mL），样品瓶（6个），电子天平，磨口瓶，超声波清洗机，玻璃注射器，过滤器，分光光度计2、试剂：二氧化钛粉末，染料X-3B（分子量615），蒸馏水3、实验步骤：1、用电子天平称取60mg染料，配成1000mL的60mg/L溶液（避光保存）。

2、将烧杯润洗后，倒入100ml染料溶液，再倒入称量好的50mg的二氧化钛粉末。

静置后置于超声波清洗机中（70℃超声40分钟，注意避光）。

剩余原液取样保存编号。

一、钛醇盐气相热解法该工艺以钛醇盐为原料，将其加热气化，用氮气、氦气或氧气作载气，把钛醇盐蒸气预热分解炉，进行热分解反应。

其反应式如下：nTi(OC4H9)4(g)===nTiO2(s)+2nH2O(g)+4nC4H8(g)日本出光兴产株式会社利用钛醇盐气相热解法生产球形非晶型的TiO2，这种纳米TiO2可以用作吸附剂、光催化剂、催化剂载体和化状品等。

据称，为提高分解反应速率，载气中最好含有水蒸气，分解温度以250~350℃为合适，钛醇盐蒸气在热分解炉中的停留时间为0.1~10s，其流速为10~1000mm/s，体积分数为0.1%~10%；为提高所生成纳米TiO2的耐候性，可向热分解炉中同时导入易挥发的金属化合物(如铝、锆的醇盐)蒸气，使纳米TiO2粉体制备和无机表面处理同时进行，该工艺的最大缺点是原料成本较高，产物中残炭含量高，难以合成纯金红石型的纳米TiO2。

二、钛醇盐气相氧化法将钛醇盐蒸气导入反应器与氧气反应，由于饱和蒸气压的原因，反应前体一般选用钛酸民丙醇酯(TTIP).Arabi-Katbi等以TTIP为原料，研究了火焰的方位和结构对合成纳米TiO2的影响。

预混合反应器的方位主要影响停留时间，对晶型组成、颗粒尺寸有一定影响，但对粒子的形貌影响不大。

在层流扩散焰反就器中合成纳米TiO2反应器的混合方式和火焰结构可以有效控制产物的平均原始粒径(10~50mm)和晶型组成(金红石型的质量分数为6%~50%)。

为增大粒径和提高产物的金红石型含量，可以通过增加甲烷气体的流量而提高反应温度来实现。

气相合成纳米TiO2的方法，除上述几种以外，还有低温等离子体化学法、激光化学反应法、金属有机化合物气相沉积法、强光离子束蒸法、乳液燃烧法等，虽然这些气相法制得的纳米TiO2粉体纯度高，粒径分布窄，分散性好，团聚少，表面活性大，反应速率快，能实现连续化生产。

但是气相法反应在高温下瞬间完成，要求反应物在极短的时间内达到微观上的均匀混合，对反应器的型式、设备的材质、加热方式、进料方式均有很高的要求，加之生产成本高。

1. 纳米TiO 2粉体制备方法1.1. 物理法1.1.1. 气相冷凝法:预先处理为气相的样品在液氮的气氛下冷凝成核制得纳米TiO2 粉体,但该法不适于制备沸点较高的半导体氧化物1.1.2. 高能球磨法:工艺简单,但制得的粉体形状不规则,颗粒尺寸分布宽,均匀性差1.2. 化学法1.2.1. 固相法:依靠固体颗粒之间的混合来促进反应,不适合制备微粒1.2.2. 液相法:就是将钛的氯化物或醇盐先水解生成氢氧化钛(或羟基氧钛) ,再经煅烧得到TiO2. 研究最广泛。

以四氯化钛为原料,其反应为TiCl4 + 4H2O → Ti (OH) 4 + 4HCl ,Ti (OH) 4 → TiO2 + 2H2O.以醇盐为原料,其反应为Ti (OR) 4 + 4 H2O → Ti (OH) 4 + 4 ROH ,Ti (OH) 4 −−−→煅烧TiO2 + 2 H2O. 主要包括硫酸法、水解法、溶胶-凝胶(Sol2gel) 法、超声雾化、热解法等。

溶胶- 凝胶法就是将钛醇盐制备成二氧化钛溶胶. 为了得到多孔催化剂,通常采用煅烧等方法将凝胶进行干燥,去除溶剂,制得干凝胶. Dagan 等[25 ]采用超临界干燥法所制得的TiO2气凝胶孔隙率为85 % ,比表面积高达600 m2·g - 1 ,晶粒尺寸为5. 0 nm ;对水杨酸的光催化氧化表明该催化剂具有比Degussa P - 25 TiO2粉末更高的催化活性.1.2.3. 气相法:其核心技术是反应气体如何成核的问题. 通过四氯化钛与氧气反应或在氢氧焰中气相水解获得纳米级TiO2 ,目前德国Degussa 公司P-25 粉末光催化剂是通过该法生产的常用的化学制备方法有溶胶-凝胶法、沉淀法、水解法、喷雾热解法、水热法和氧化- 还原法等。

2. 纳米TiO2薄膜制备方法：除了与粉体制备相同的制备方法如溶胶-凝胶法、热解法外,还有液相沉积法、化学气相沉积法、磁控溅射法等。

纳米二氧化钛的制备方法综述纳米二氧化钛的制备方法综述【摘要】纳米二氧化钛(Ti02)具有粒径小、比表面积大、磁性强、光催化、吸收性能好,吸收紫外线能力强,表面活性大、热导性好、分散性好、所制悬浮液稳定等优点倍受关注,制备和开发纳米二氧化钛成为国内外科技界研究的热点之一。

本文主要对纳米二氧化钛的各种制备方法作了简单介绍。

【关键词】纳米二氧化钛、制备【正文】二氧化钛的制备方法可分为气相法和液相法两大类。

一、气相制备法低压气体蒸发法此种制备方法是在低压的氩、氮气等惰性气体中加热普通的Ti02,然后骤冷生成纳米二氧化钛粉体,其加热源有以下几种:(1)电阻加热法;(2)等离子喷射法; (3)高频感应法; (4)电子束法; (5)激光法,这些方法可制备lOOnm以下的二氧化钛粒子。

活性氢—熔融金属反应法含有氢气的等离子体与金属钛之间产生电弧,使金属熔融,电离的N2,Ar等气体和H2溶入熔融金属,然后释放出来,在气体中形成了金属的超微粒子,用离心收集器或过滤式收集器使微粒与气体分离而获得纳米二氧化钛微粒。

溅射法此方法是用两块金属板分别作为阳极和阴极,阴极为蒸发用的材料,在两电极间充入Ar气,两电极间施加的电压范围为0.3—1.5kV。

由于两电极间的辉光放电使Ar离子形成。

在电场的作用下Ar离子冲击阴极靶材表面,靶上的Ti02就由其表面蒸发出来,被惰性气体冷却而凝结成纳米TiO2粉末,粒度在50nm以下,粒径分布较窄。

流动液面上真空蒸发法用电子束在高真空下加热蒸发TiO2,蒸发物落到旋转的圆盘下表面油膜上,通过圆盘旋转的离心力在下表面上形成流动的油膜,含有超微粒子的油被甩进了真空室的壁面,然后在真空下进行蒸馏获得TiO2超微粒子钛醇盐气相水解法该工艺可以用来开发单分散的纳米TiO2,其反应式如下: nTi(0R)4,+2nH2O(g)————>nTiO2(s)+4nROH优点是操作温度较低、能耗小,对材质要求不是很高,并且可以连续化TiCl4,高温气相水解法该法与气相法生产白炭黑的原理相似,是将TiCl4气体导入高温的氢氧火焰中进行气相水解,其化学反应式为: TiCl4(g)+2H2(g)+O2(g)→TiO2(s)+4HCl(g)优点工艺制备的纳米粉体产品纯度高、粒径小、表面活性大、分散性好、团聚程度较小。

tio2纳米材料的制备与表征制备和表征二氧化钛（TiO2）纳米材料是一项重要的科学任务，由于其广泛的应用领域，包括光催化、太阳能电池、光电器件、光致发光、药物载体和生物成像等。

下面将介绍一种常用的制备和表征TiO2纳米材料的方法。

制备目前，制备TiO2纳米材料的主要方法包括化学气相沉积（CVD）、溶胶-凝胶法、水热法、微波等离子体化学方法等。

这里我们以水热法为例。

水热法是一种在高温高压条件下，利用水作为溶剂，使原料在其中发生化学反应并形成结晶的方法。

制备TiO2纳米材料的水热法通常包括以下步骤：1.将一定量的钛酸丁酯（Ti(OC4H9)4）和适量的硝酸（HNO3）溶液混合，搅拌均匀。

2.将上述混合液转移到高压反应釜中，密封后置于烘箱中加热至指定温度（通常为150-250℃）。

3.在该温度下保持一定时间（例如1-10小时），使钛酸丁酯和硝酸发生水热反应，生成二氧化钛（TiO2）纳米颗粒。

4.待反应结束后，将反应釜自然冷却至室温，取出产物。

5.用去离子水冲洗产物，去除可能存在的杂质。

6.最后，将产物进行干燥，得到TiO2纳米材料。

表征为了确认制备得到的物质是否为TiO2纳米材料，以及其结构和形貌等性质，我们通常会使用一系列表征方法。

1.X射线衍射（XRD）：XRD可以用于确定材料的晶体结构和相组成。

通过对比标准PDF卡片，可以确认制备得到的物质是否为TiO2纳米材料。

2.扫描电子显微镜（SEM）和透射电子显微镜（TEM）：SEM和TEM可以用于观察材料的形貌和尺寸。

通过这些方法，我们可以了解到制备得到的TiO2纳米材料的形状、大小以及分布情况。

3.光电子能谱（XPS）：XPS可以用于分析材料的化学组成和化学状态。

通过这种方法，我们可以确认制备得到的物质是否含有Ti、O元素，并得到它们的比例。

4.紫外-可见光谱（UV-Vis）：UV-Vis可以用于研究材料的电子结构和光学性质。

通过这种方法，我们可以得到制备得到的TiO2纳米材料的吸收边和带隙等信息。

实验溶胶凝胶法制备纳米二氧化钛实验精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】实验八溶胶-凝胶法制备纳米二氧化钛实验一、实验目的1、掌握溶胶-凝胶法制备纳米粒子的原理。

2、了解TiO2纳米粒子光催化机理。

二、实验原理溶胶－凝胶法(Sol-Gel法)是指无机物或金属醇盐经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体的方法。

溶胶凝胶法制备TiO2纳米粒子是通过钛酸四丁酯的水解和缩聚反应来实现的，其分步水解方程式为：Ti(OR)n+H2OTi(OH)(OR)n-1+ROHTi(OH)(OR)n-1+H2OTi(OH)2(OR)n-2+ROH……反应持续进行,直到生成Ti(OH)n.缩聚反应：—Ti—OH+HO—Ti——Ti—O—Ti+H2O—Ti—OR+HO—Ti——Ti—O—Ti+ROH最后获得氧化物的结构和形态依赖于水解与缩聚反应的相对反应程度，当金属-氧桥-聚合物达到一定宏观尺寸时，形成网状结构从而溶胶失去流动性，即凝胶形成。

三、原料及设备仪器1、原料：钛酸正四丁脂（分析纯）、无水乙醇（分析纯）、冰醋酸（分析纯）、盐酸（分析纯）、蒸馏水2、设备仪器：电磁搅拌器、恒温干燥箱、高温炉四、实验步骤以钛酸正丁酯[Ti(OC4H9)4]为前驱物，无水乙醇(C2H5OH)为溶剂，冰醋酸(CH3COOH)为螯合剂，从而控制钛酸正丁酯均匀水解，减小水解产物的团聚，得到颗粒细小且均匀的二氧化钛溶胶。

1、室温下量取10mL钛酸丁酯，缓慢滴入到35mL无水乙醇中，用磁力搅拌器强力搅拌10min，混合均匀，形成黄色澄清溶液A。

2、将2mL冰醋酸和10mL蒸馏水加到另35mL无水乙醇中，剧烈搅拌，得到溶液B，滴入2-3滴盐酸，调节pH值使pH=3。

3、室温水浴下，在剧烈搅拌下将溶液A缓慢滴入溶液B中。

4、滴加完毕后得浅黄色溶液，40℃水浴搅拌加热，约1h后得到白色凝胶(倾斜烧瓶凝胶不流动)。

纳米级二氧化钛制备工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!纳米级二氧化钛是一种重要的无机纳米材料，广泛应用于涂料、塑料、橡胶、油墨、化妆品等领域。

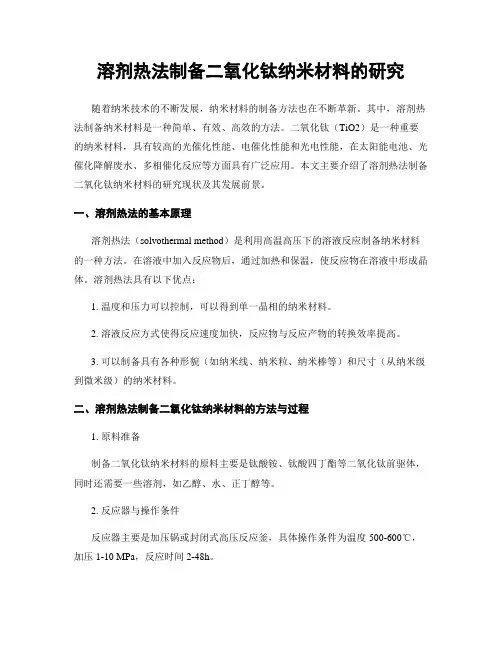

溶剂热法制备二氧化钛纳米材料的研究随着纳米技术的不断发展，纳米材料的制备方法也在不断革新。

其中，溶剂热法制备纳米材料是一种简单、有效、高效的方法。

二氧化钛（TiO2）是一种重要的纳米材料，具有较高的光催化性能、电催化性能和光电性能，在太阳能电池、光催化降解废水、多相催化反应等方面具有广泛应用。

本文主要介绍了溶剂热法制备二氧化钛纳米材料的研究现状及其发展前景。

一、溶剂热法的基本原理溶剂热法（solvothermal method）是利用高温高压下的溶液反应制备纳米材料的一种方法。

在溶液中加入反应物后，通过加热和保温，使反应物在溶液中形成晶体。

溶剂热法具有以下优点：1. 温度和压力可以控制，可以得到单一晶相的纳米材料。

2. 溶液反应方式使得反应速度加快，反应物与反应产物的转换效率提高。

3. 可以制备具有各种形貌（如纳米线、纳米粒、纳米棒等）和尺寸（从纳米级到微米级）的纳米材料。

二、溶剂热法制备二氧化钛纳米材料的方法与过程1. 原料准备制备二氧化钛纳米材料的原料主要是钛酸铵、钛酸四丁酯等二氧化钛前驱体，同时还需要一些溶剂，如乙醇、水、正丁醇等。

2. 反应器与操作条件反应器主要是加压锅或封闭式高压反应釜，具体操作条件为温度500-600℃，加压1-10 MPa，反应时间2-48h。

3. 反应机理在准备好的反应物溶液中，由于高温高压的作用，材料开始通过水解反应聚集在一起形成沉淀。

在反应过程中，水分和一些还原剂的到来可以促进晶体生长和表面改性，从而形成不同形貌、结构和尺寸的二氧化钛纳米材料。

4. 后处理在制备完成后，沉淀需要过滤和清洗，然后进行烘干和煅烧，以获得更高的结晶度和更均匀的颗粒大小。

三、溶剂热法制备二氧化钛纳米材料的应用1. 太阳能电池：二氧化钛（TiO2）是太阳能电池常用的光催化剂。

纳米二氧化钛具有大的表面积和较高的电荷传输效率，可有效提高太阳能转换效率。

2. 光催化降解废水：二氧化钛（TiO2）在紫外线照射下具有良好的光催化性能，可以降解废水中的有机物质。
