2022年九年级物理第十七章《欧姆定律》复习考题精选练一．选择题（共12小题）1．如图所示的电路中，闭合开关S，小灯泡L1和L2均正常发光，电流表和电压表均有示数，下列关于该电路的说法中正确的是（2022•雁塔区校级模拟）（）A．灯泡L1与L2额定电压可能不相同B．电压表测量L2两端的电压C．两灯泡的额定功率一定相同D．电流表如果断路，L1不发光L2发光2．（2022•大连）如图是“伏安法测电阻”的实验电路图。
关于该实验，下列说法正确的是（）A．实验原理是P＝UI B．滑动变阻器的作用是改变电源电压C．多次测量取平均值是为了减小误差D．实验结束，断开开关即可离开实验室3．（2022•长沙二模）在“探究串联电路电压的特点”活动中，某同学连接好下图的电路且闭合开关S后，电压表示数如图所示。
已知电源电压3V且保持不变，灯泡电阻不随温度变化，则（）A．灯L2两端电压为2VB．实验时两灯泡的亮度一定相同C．连接电路后闭合开关，电压表示数为3V，则可能是L1断路D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压4．等值电阻R1、R3组成如图（a）所示的电路，闭合开关S1，电压表V1示数和电流表A1示数的比值为k1；然后取R3与等值电阻R2组成如图（b）所示的电路，闭合开关S2，电压表V2示数和电流表A2示数的比值为k2，k1与k2相等。
若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（）A．电阻R1可能短路B．电阻R2一定断路C．电阻R2可能短路D．电阻R3一定断路5．（2022•皇姑区二模）如图所示电路，电源电压及灯丝电阻保持不变。
闭合开关S，将滑动变阻器的滑片P从a端移到中点，则（）A．灯L变亮B．电流表A1的示数变小C．电流表A的示数不变D．电压表的示数与电流表A的示数比值变小6．（2022•宿迁）如图所示电路，电源电压恒为6V，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R规格为“20Ω1A”，定值电阻R0的规格为“10Ω0.5A”。
一、选择题1．如图所示，电源电压不变，小灯泡标有“6V，3W”的字样，滑动变阻器的滑片在中点时灯正常发光。
当滑片P向b端移动时，下列说法正确的是（）A．电流表的示数变小，电压表的示数变小，小灯泡变暗B．电流表的示数变小，电压表的示数变大，小灯泡变暗C．电流表的示数变大，电压表的示数变小，小灯泡变亮D．电流表的示数变大，电压表的示数变大，小灯泡变亮B解析：B由电路图知道，灯泡L与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中电流。
由题意知道，滑动变阻器的滑片在中点时灯泡正常发光，此时灯泡的实际功率为3W，当滑片P向b端移动时，接入电路中的电阻变大，电路的总电阻变大，由U IR =知道，电路中的电流变小，即电流表的示数变小；由串联电路的分压特点知道，滑动变阻器分得的电压变大，即电压表的示数变大；由于串联电路中总电压等于各分电压之和，所以，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI知道，灯泡的实际功率变小，即灯泡变暗。
综上所述，只有B正确。
故选B。
2．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。
如图是检测植物叶片含水量的电路，电源电压不变。
将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大，电压表示数减小B．电流表示数减小，电压表示数增大C．电流表和电压表的示数都减小D．电流表和电压表的示数都增大C解析：C由电路图可知，定值电阻R1与湿敏电阻R串联，电压表测R1两端的电压，电流表测电路中的电流。
因湿敏电阻的阻值会随含水量的升高而增大，所以，当叶片含水量升高时，R的阻值增大，电路中的总电阻增大，由UIR=可知，电路中的电流减小，即电流表的示数减小，由U=IR可知，R1两端的电压减小，即电压表的示数减小，故电流表和电压表的示数都减小。
故选C 。
3．如图甲所示的电路中，滑动变阻器的滑片P 从a 端移到b 端，定值电阻R 1两端的电压随滑动变阻器R 2阻值变化的图象如图乙所示，下列说法中不正确的是（ ）A ．电源电压为6 VB ．R 2=20 Ω时，电压表示数为4 VC ．该电路的最大电流为0.6 AD ．P 在b 端时，电阻R 1与R 2的两端的电压之比为1∶5B解析：B由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压。
一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D． C解析：CA．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R x两端的电压，而电源电压已知，则可求R0两端的电压，据欧姆定律可求通过电路的电流，从而求出R x的阻值，故A不符合题意；B．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R0两端的电压，而电源电压已知，据欧姆定律可求通过电路的电流，R x两端的电压U x=U-U0则R x的阻值可求，故B不符合题意；C．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R0支路的电流，电源电压已知，则两个电阻两端的电压已知，但通过R x的电流无法求，那么无法求出R x的阻值，故C符合题意；D．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R x支路的电流，电源电压已知，则R x两端的电压已知，据欧姆定律可求出R x的阻值，故D不符合题意。
故选C。
2．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（）A．用一个20Ω的电阻与R串联B．用一个20Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联D解析：D据并联电路的分压特点知，要让电路的电流增大，则需要将电阻并联在电路中，据题意知，并联电阻分去的电流I =0.8A-0.3A=0.5A则并联的电阻 6V 12Ω0.5AU R I === 故ABC 不符合题意，D 符合题意。
故选D 。
3．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。
若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）A ．灯L 断路B ．灯L 短路C ．R 1短路D ．R 2短路B解析：B A ．如果灯泡L 断路，整个电路断路，灯泡不亮，电压表指针不偏转。
九年级物理全册第十七章欧姆定律重点知识归纳单选题1、如图所示电路中，电源电压恒定。
闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。
电阻R或灯泡L仅有一个出现了故障，其它元件均完好。
下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确答案：A由图得，灯泡L与电阻R串联，电流表测量电路电流，电压表V1测量灯泡L的电压，电压表V测量电源电压。
若灯泡L断路，电路中没有电流，电流表示数为0，电压表V1、V均与电源相连接，因此电压表V1、V均有示数；若灯泡L短路，电中只有电阻R工作，电路中有电流，电流表有示数，灯泡L两端无电压，即电压表V1示数为0，电压表V仍测量电源电压，仍有示数；若电阻R断路，电路中没有电流，电流表无示数，电压表V1被断开，无示数，电压表V仍测量电源电压，仍有示数；若电阻R短路，电路中有电流，电流表有示数，电压表V、V1都测量电源电压，都有示数，故A符合题意，BCD不符合题意。
故选A。
2、如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，以下说法错误的是（）A．若滑动变阻器滑片P自a向b移动，电流表A的示数变小，电压表V2的示数与电流表A的示数之比变大B．若滑动变阻器滑片P自b向a移动，电压表V1的示数与电压表V2的示数比值变大C．若滑动变阻器滑片P自b向a移动，电压V2的示数变化量∆U2与电流表A的示数变化量∆I的比值变小D．不管滑片P怎么移动，电压V1的示数变化量∆U1与电流表A的示数变化量∆I的比值不变答案：C由图可知，电路为R1、R2串联，电流表测电路中的电流，V1测R1两端的电压，V2测R2两端的电压。
A．若滑动变阻器滑片P自a向b移动，滑动变阻器阻值变大，电路总电阻变大，根据欧姆定律表达式可知，电路中的电流变小，故电流表的示数变小，根据欧姆定律可知，电压表V2的示数与电流表A的示数之比为R2的阻值，所以比值变大，故A正确，不符合题意；B．若滑动变阻器滑片P自b向a移动，滑动变阻器阻值减小，根据串联电路分压的特点可知，V1的示数变大，V2的示数变小，所以电压表V1的示数与电压表V2的示数比值变大，故B正确，不符合题意；C．若滑动变阻器滑片P自b向a移动，根据欧姆定律可知，电压V2的示数变化量∆U2与电流表A的示数变化量∆I的比值为R1的阻值，所以比值不变，故C错误，符合题意；D．根据欧姆定律可知，不管滑片P怎么移动，电压表V1的示数变化量∆U1与电流表A的示数变化量∆I的比值为R1的阻值，所以比值不变，故D正确，不符合题意。
人教版九年级物理上册第十七章欧姆定律知识点+单元测试人教版九年级物理上册第十七章《欧姆定律》知识点+单元测试_电阻第十七章欧姆定律（一）知识框架（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系2、电流与电阻的关系3、在探究“电流与电压、电阻”关系的实验中滑动变阻器的作用作用：改变电路中电流的大小；改变R两端的电压大小；保护电路，使电路中的电流不至于过高。
注意事项：连接电路时开关应断开；在闭合开关前，应将滑动变阻器的滑片调到电阻值最大的位置；电压表和电流表应该选择合适的量程。
运用数形结合思想分析电流与电压、电阻之间的关系：利用图像来表示一个物理量随另一个物理量的变化情况，可以直观、形象地表示出物理量的变化规律。
控制变量法该实验中，第一步是保持电阻不变，改变电压，观察电流随电压的变化规律；第二步是保持定值电阻两端的电压不变，改变定值电阻的大小，观察阻值和电流之间的变化规律。
这种方法称为控制变量法。
4、注意该试验中，可能的电路故障常见的故障有：电表无示数、示数偏低、实验数据或结论错误等。
（三）欧姆定律及其应用1、内容I=U/R 变形式：U=IR 或 R=U/I描述：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。
注意：① 该定律中涉及到的电流、电压、电阻是针对同一段导体的或电路的；具有同时性。
② 使用该定律时，各物理量的单位必须统一，电压、电阻、电流的单位分别是V、Ω、A。
③该定律只适用于金属导电和液体导电，对气体、半导体导电一般不适用。
④该定律只适用于纯电阻电路。
2、结论（注意前提条件）电阻一定时，通过导体的电流与导体两端的电压成正比电压一定时，通过导体的电流与导体的电阻成反比3、电阻的串、并联（1）串联电路的总电阻等于各串联电阻之和R=R1+R2+……+Rnn个阻值相同的电阻串联，其总电阻为R=nR0把几个电阻串联起来相当于增加了导体的长度，其总电阻一定比每个导体的电阻大。
（2）并联电路的总电阻的倒数等于各并联电阻的倒数之和n个阻值相同的电阻并联，其总电阻为R=R0/n把n个电阻并联起来，相当于增加了导体的横截面积，其总电阻比每一个导体的都要小。

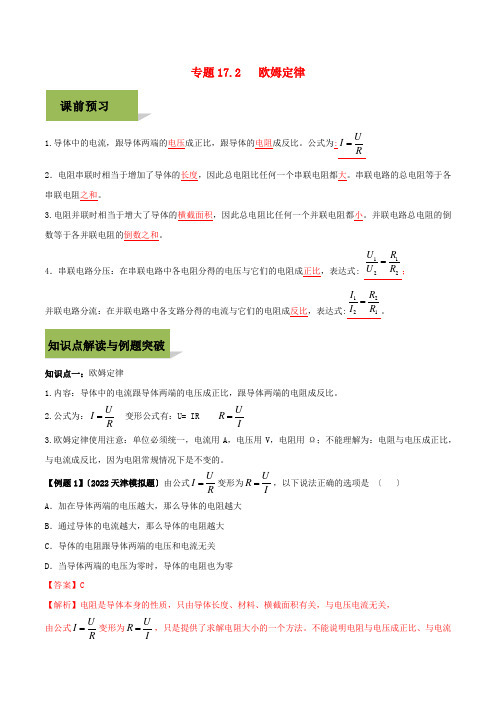

专题17.2 欧姆定律1.导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
公式为:U IR =2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大。
串联电路的总电阻等于各串联电阻之和。
3.电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小。
并联电路总电阻的倒数等于各并联电阻的倒数之和。
4．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成正比，表达式:1122U RU R=；并联电路分流：在并联电路中各支路分得的电流与它们的电阻成反比，表达式:1221I RI R=。
知识点一：欧姆定律1.内容：导体中的电流跟导体两端的电压成正比，跟导体两端的电阻成反比。
2.公式为：UIR=变形公式有：U= IRURI=3.欧姆定律使用注意：单位必须统一，电流用A，电压用V，电阻用Ω；不能理解为：电阻与电压成正比，与电流成反比，因为电阻常规情况下是不变的。
【例题1】〔2022天津模拟题〕由公式UIR=变形为URI=，以下说法正确的选项是〔〕A．加在导体两端的电压越大，那么导体的电阻越大B．通过导体的电流越大，那么导体的电阻越大C．导体的电阻跟导体两端的电压和电流无关D．当导体两端的电压为零时，导体的电阻也为零【答案】C【解析】电阻是导体本身的性质，只由导体长度、材料、横截面积有关，与电压电流无关，由公式UIR=变形为URI=，只是提供了求解电阻大小的一个方法。
不能说明电阻与电压成正比、与电流知识点解读与例题突破课前预习成反比。
知识点二：运用欧姆定律分析解决简单的电路问题【例题2】〔2022大连〕如下图的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，以下四个选项中，判断正确的选项是〔〕A.电流表、电压表的示数均变小B.电流表、电压表的示数均变大C.电流表示数变大、电压表示数变小D.电压表与电流表示数的比值变小【答案】CD【解析】由电路图可知，R1与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
初三物理 第十七章 欧姆定律 一、电流与电压和电阻的关系 1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 2、在电压一定的情况下，导体中的电流与导体的电阻成反比。
二、欧姆定律及其应用1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式 =U I R 变形公式有： =,,,U R U IR I3、说明： ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU 是电阻的量度式，它表示导体的电阻可由IU 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
课外补充：1、串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。
公式：R=R 1+R 2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。
多个电阻串联相当于增大导线的长度。
2、并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。
公式：R 1=1R 1+2R 1 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。
多个电阻并联相当于增大导线的横截面积。
【例题解析】1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中不正确的是［ B ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小3.根据欧姆定律公式I= U/R，可变形得到R= U/I．对此，下列说法中正确的是（ D ）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［ A ］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆5．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ D ］A．5欧姆 B．10欧姆C．20欧姆 D．40欧姆6．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ A ］A. R/4B.R/2C. R/2D.R7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是___5___欧姆；如果在它两端不加电压，通过它的电流强度是___0___安培，这段导体的电阻是___5___欧姆。
人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A. B. C. D.2.如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路，电源电压不变，R1为定值电阻。
闭合开关S，将滑动变阻器R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（）A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。
当有害尾气浓度β增大时（）A. 电压表的示数减小，指示灯亮度增大B. 电压表的示数增大，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.在图所示的电路中，电源电压不变。
若将一个电流表串接在电路A、B两点中的某处。
则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（）A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中，电源电压不变。
闭合开关S1，再闭合开关S2（各元件均完好）。
则闭合开关S2前后，各元件变化情况描述正确的是（）A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A. 灯泡变暗，电压表示数变大B. 电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变9.如图所示电路电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。
九年级物理全册第十七章欧姆定律必考知识点归纳单选题1、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U−I图像。
由图可知，以下判断正确的是（）A．R1<R2<R3B．R1>R2>R3C．R1=R2=R3D．无法比较R1、R2、R3大小答案：B由图像可知，当电压一定时，通过R1、R2、R3的电流关系大小为I1<I2<I3根据欧姆定律可得R=U I所以三个电阻的大小关系为R1>R2>R3故ACD错误，B正确。
故选B。
2、如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）A．电阻不变时，电流与电压成正比B．R1>R2C．R1、R2串联后的总电阻的I-U曲线在区域ⅢD．R1、R2并联后的总电阻的I-U曲线在区域Ⅰ答案：BA．两条图线都是过原点的直线，说明在电阻一定时，电流与电压成正比，故A正确，不符合题意；可得，R1＜R2，故B错误，符合题意；B．从图像中可以看出，相同的电压下，通过R2的电流小，根据R=UIC．两电阻串联后，总电阻等于两电阻之和，总电阻比任一分电阻的阻值都大，由选项B分析可知，R1＜R2时，R2对应的I-U曲线在R1对应的I-U曲线的下方，所以R1、R2串联后的总电阻的I-U曲线应在R2对应的I-U曲线的下方，因此其图像在区域Ⅲ中，故C正确，不符合题意；D．两电阻并联后，总电阻小于任一分电阻，因此，R1、R2并联后的总电阻的I-U曲线应在R1对应的I-U曲线的上方，因此其图像在区域Ⅰ中，故D正确，不符合题意。
故选B。
3、图乙是图甲所示电子秤的工作原理图。
电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时, 电流表示数为0.15安；在b端时，电流表示数为0.6安，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，则（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安答案：CA B．由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流I a＝0.15A，因串联电路中总电阻等于各分电阻之和，所以，由I=U，电源的电压RU＝Ia（R1+R2）＝0.15A×（15Ω+R2）①当滑片在b端时，R2接入电路中的电阻为0，此时电路中的电流I b＝0.6A，则电源的电压U＝I b R2＝0.6A×R2②由①②可得R2＝5ΩU＝3V故AB不符合题意；C．当电子秤示数为2kg时，对弹簧的拉力F2=G1=m1g=2kg×10N/kg＝20N由图丙可知此时弹簧的压缩为2cm，因均匀电阻丝R1的长度为6cm，阻值为15Ω，每1cm的电阻为15Ω=2.5Ω/cm6cm所以，R1连入电路的阻值R1′＝(6cm-2cm)×2.5Ω/cm＝10Ω则此时电路中的电流I=UR1′+R2=3V10Ω+5Ω=0.2A故C符合题意；D．当电子秤示数为8kg时，此时的拉力F2=G2=m5g=4kg×10N/kg=40N 由图丙可知此时弹簧的压缩为4cm，则R1″连入电路的阻值R1′′＝(6cm-4cm)×2.5Ω/cm＝5Ω此时电路的电流I′=UR1′′+R2=3V5Ω+5Ω=0.3A故D不符合题意。
欧姆定律及其应用一、复习要点（一）、电流与电压、电阻的关系。
在电阻一定的情况下，导体中的电流与加在导体两端的电压成 比；在电压一定的情况下，导体中的电流与导体的电阻成 比。
（二）、欧姆定律及其应用1、欧姆定律的内容：导体中的 ，跟导体两端的 成正比，跟导体的 成反比。
2、数学表达式 I =3、说明：①I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
②使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
③导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU是电阻的量度式，它表示导体的电阻可由IU给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
4、串联电路的特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 4）电压的分配： 5、并联电路的电阻特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 若只有两个电阻并联，则R=2121R R R R （和分之积）4）电压的分配： （三）、测量小灯泡的电阻1、方法：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫 。
2、原理： R=IU 3、电路图：图7-1所示图7-14、步骤：①根据电路图连接实物。
连接实物时，必须注意开关应变阻 ：接线柱的选择“ ”保护：闭合开关前应将阻值调到（ ）联在电路中“ ”接线柱流入，“ ”接线柱流出量程选择：算最大电流 I=U/Rx（ ）联在电路中 “ ”接线柱流入，“ ”接线柱流出 量程选择：看电源电压② 检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次电阻值。
④ 整理器材。
二、重难点例题分析 例1、关于公式R=IU， 以下说法中正确的是 A.加在导体两端的电压越大，导体的电阻就越大 B.通过导体的电流越大，导体的电阻越小C.导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 例2、如图7-1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
欧姆定律及其应用一、复习要点（一）、电流与电压、电阻的关系。
在电阻一定的情况下，导体中的电流与加在导体两端的电压成 比；在电压一定的情况下，导体中的电流与导体的电阻成 比。
（二）、欧姆定律及其应用1、欧姆定律的内容：导体中的 ，跟导体两端的 成正比，跟导体的 成反比。
2、数学表达式 I =3、说明：①I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。
②使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。
③导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。
R=IU是电阻的量度式，它表示导体的电阻可由IU给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。
4、串联电路的特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 4）电压的分配： 5、并联电路的电阻特点1）电流的关系： 2）电压的关系： 3）电阻的关系： 若只有两个电阻并联，则R=2121R R R R （和分之积）4）电压的分配： （三）、测量小灯泡的电阻1、方法：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫 。
2、原理： R=IU 3、电路图：图7-1所示图7-14、步骤：①根据电路图连接实物。
连接实物时，必须注意开关应变阻 ：接线柱的选择“ ”保护：闭合开关前应将阻值调到（ ）联在电路中“ ”接线柱流入，“ ”接线柱流出量程选择：算最大电流 I=U/Rx（ ）联在电路中 “ ”接线柱流入，“ ”接线柱流出 量程选择：看电源电压② 检查电路无误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次电阻值。
④ 整理器材。
二、重难点例题分析 例1、关于公式R=IU， 以下说法中正确的是 A.加在导体两端的电压越大，导体的电阻就越大 B.通过导体的电流越大，导体的电阻越小C.导体的电阻在数值上等于导体两端的电压与通过该导体的电流之比D.导体的电阻与导体两端的电压成正比，与通过导体的电流成反比 例2、如图7-1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
例3、某导体两端的电压为6 V 时，通过的电流为0.1 A ，若将导体两端的电压再增加3 V ，通过导体的电流是 A ，则该导体的电阻为 ；若该导体两端的电压为0，则该导体的电阻为 。
滑动变阻器电流表 电压表图7-1例4、在“研究电流跟电压、电阻的关系”时，同学们设计如图7-2所示的电路图，其中R 为定值电阻，R ´为滑动变阻器，实验后，数据记录在表一和表二中。
图7-2 表一表二（1） 根据表中实验数据，可得出如下结论： 由表一可得：_________________________________________________。
由表二可得：_________________________________________________。
（2）在研究电流与电阻关系时，先用5Ω的定值电阻进行实验，使电压表的示数为3V ，再换用10Ω的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将__________3V （选填“大于”、“小于”或“等于”）。
此时应该向__________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V 。
例5、一个小灯泡的电阻是8Ω，正常工作时的电压是3.6V ，现在要把这盏灯直接接在4.5V 的电源上能行吗？怎样做才能使这盏灯正常发光？例6、如图7-3所示电路中，R 1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A ，请计算：（1）电源电压；（2）电阻R 2的电流。
例7、如图7-4所示电路，电源电压4.5V 不变，电阻R 1＝5Ω，变阻器R 2的最大阻值为20Ω，电流表的量程为0~0.6A ，电压表的量程为0~3V ，为了使两表均不烧坏，求变阻器允许的取值范围。
图7-4三、综合练习1、不允许将电流表直接接在电源两端，这是因为电流表的电阻非常 ，使电路中产生很 的电流，会将电源或电流表烧坏.电压表能直接接在电源的两端，并且能测出电源的电压，这是因为电压表的电阻非常 ，不能使电源产生很大的 。
2、如图7-5所示，电源电压为8Vb 的过程中，电流表的最大示数为1.6A ，。
图7-5 图3、两个电路元件A 和B 在某电源上，电路中的电流是0.3A ，则电源电压是 V 。
4、图7-7为李明同学的实验电路。
当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时，观察到的现象是 A ．电压表的示数减小，电流表的示数增大 B ．电压表的示数增大，电流表的示数减小 C ．电压表和电流表的示数都增大 D ．电压表和电流表的示数都减小5、现有两个阻值不等的未知电阻R 1和R 2，为了分辨它们的阻值大小，几个同学分别设计了如图7-8所示的四种电路（图中小灯泡规格相同），其中不可行的是（ ）图7-86、如图7-9所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间有可收缩的导线，R 1为定值电阻。
当闭合开关S ，压力F 增大时，电流表与电压表示数变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变小，电压表示数变大C ．电流表、电压表示数都变大D ．电流表、电压表示数都变小7、如图7-10所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A 到2A 之间，电压表的示数范围为6V 到9V 之间，则定值电阻R 的阻值及电源电压分别为（ ）A 、3Ω，15VB 、6Ω，15VC 、3Ω，12VD 、6Ω，12V 图7-108、某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器17-11所示。
图7-11图7-9（1）这个实验使用了控制变量的方法，其中被控制的变量是 ，滑动变阻器R 2的作用是 。
下面是他们获取的一组实验数据：（2）实验中他们选用的定值电阻阻值为 Ω； （3）请在坐标系上画出电流随电压变化的图像；（4）分析表中的数据或图像，你能得出的探究结论： 。
9、如图7-12所示电路，电源电压6 V 且保持不变，电阻R 2的阻值为10 Ω，电压表的示数为4 V ，求R 1的阻值.图7-1210、如图7-13所示,电源电压为6V ，Ｒ1是一个定值电阻，滑动变阻器R 2的阻值可在0～40Ω之间调节。
当滑片P 在R 2的最左端时，电流表的示数为0.3A 。
求：⑴R 1的阻值⑵滑片P 移至R 2的最右端时，电流表的示数是多少安？图7-1311、 在图7-14所示的电路中，电源电压保持不变，电阻R 1 的阻值为20欧。
闭合开关S,电流表 A 1 的示数为0.3安，电流表A 2的示数为 0.2 安。
求：(1) 电源电压 U 。
(2) 电阻R 2的阻值。
12求⑴S 1、S 2⑵S 1、S 2⑶S 1闭合，1．一个阻值为10Ω的电阻，它两端的电压为3V 时，通过它的电流是 A 。
当通过它的电流为1.5A 时，它两端的电压是 V 。
当没有电流通过时，它的电阻是 Ω。
2．一节普通干电池的电压为___________ V 。
在右图中，A 端为干电池的______________极（选填“正”或“负”）。
3．经验证明，只有 V 的电压才是安全的。
某人在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他 （填“会”或“不会”）触电。
4．用电器 时所需的电压叫做额定电压。
电路中 的现象叫做短路。
是绝对不允许被短路的。
5．对人体来说，皮肤干燥时的电阻 （选填“大于”、“小于”或“等于”）皮肤潮湿时的电阻，所以，同样的电压加在人体上，皮肤干燥时的电流比皮肤潮湿时的电流 。
6．如图1所示，作为一个完整的电路，其中缺少的元件是，电阻R 1、R 2的连接方式是 联，它们电压的大小关系是 。
7．如图，S 2 闭合，S 1断开时灯L 1 两端电压为 2V , L 2两端电压是4V 。
当S 1、S 2同时闭合时，灯 L 1两端电压是 V ，灯L 2两端电压是 V 。
8．粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R 长 R 短；将它们串联在同一电路中，则I 长 I 短;将它们并联在同一电路中，则U 长 U 短。
（选填“大于”、“小于”或“等于”） L 1L2S 1S 29．超导现象是20世纪的重大发现之一。
科学家发现，某些材料在温度很低时，如铅在7.20K（－265.95℃）以下，电阻就变为零。
超导材料用途很多，它的优点是（只需写出一条，下同）。
但目前还不能大量应用的主要困难是。
10．在选择电压表的量程时，正确的是（）A、尽可能选择大一些的量程B、经试触后被测电压不超过小的量程时，尽可能选择小量程C、尽管选用的量程不同，但对测量结果毫无影响D、为使测量结果更精确，量程选得越小越好11．根据欧姆定律公式I=U/R可以导出R=U/I，由公式得出的正确结论是（）A、导体电阻的大小跟导体两端电压成正比B、导体电阻的大小跟导体中电流成反比C、导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D、导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关12．比较电流表和电压表的使用方法，下列说法错误的是（）A、接入电路前要估计测量值的范围，来选定量程B、接入电路时都要使电流从正接线柱流入，从负接线柱流出C、接入电路时都严禁将表的两个接线柱直间接到电源的两极上D、使用前都要检查指针是否对准零刻度线13．下图是滑动变阻器接入电路的示意图，其中移动滑片不能．．改变接入电路电阻的是（）14．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则下列说法正确的是（）A.通过L1的电流大B.通过L2的电流大C.L1两端的电压大D.L2两端的电压大15．如图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电压表，乙是电流表D．甲、乙都是电压表16．如图所示，当开关S闭合后，只有一只灯泡发光，且电压表示数为6 V，产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路17．小明同学在物理实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R ′是滑动变阻器，R 是定值电阻，电源两极间电压恒定。
四个电路中有一个能实现压力增大，电表示数增大，这个电路是 （ ）18．如图所示，电源电压不变，闭合开关S 后， 灯L 1、L 1都发光。
