DLJ-7型控制板说明书

ZY(ZYJ)7型电动液压转辙机使用说明书北京铁路局太原电务器材厂目录一概述1 ZY(ZYJ)7型电动液压转辙机的特点－－－－－－－－－――― 12 主要用途及适用范围 -－－－－－－－－－－－－－－－- - 13电动液压转辙机型号及含义 - - - - - - - - - - - - - - - 2 4ZY(ZYJ)7型电动液压转辙机的型号、规格及主要技术指标 - - 25安装使用电动液压转辙机的工作环境 - - - - - - - - - - - 3二 ZY(ZYJ)7型电动液压转辙机的结构与动作原理1ZY(ZYJ)7型电液转辙机结构 - - - - - - - - - - - - - - -- 32SH6型转换锁闭器结构 - - - - - - - - - - - - - - - - - - 33油路系统 - - - - - - - - - - - - - - - - - - - - - - - - 54ZY(ZYJ)7型电动液压转辙机机械动作原理 - - - - - - - - - 55ZY(ZYJ)7型电动液压转辙机辅助装置 - - - - - - - - - - - 7三 ZY(ZYJ)7型电动液压转辙机的外形尺寸、重量 - - - - - - - 7四 ZY(ZYJ)7型电动液压转辙机的安装、调整1 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 102 ZY(ZYJ)7型电动液压转辙机在尖轨带钩型外锁闭装置安装示意图- - - - - - - - - - - 103ZY(ZYJ)7型电动液压转辙安装、调整过程 - - - - - - - - - 10五 ZY(ZYJ)7型电动液压转辙的日常检查与维护1 日常巡检维护 - - - - - - - - - - - - - - - - - - - - - 122定期检查维护（每季）- - - - - - - - - - - - - - - - - -- 123 年检查维护（每年一次） - - - - - - - - - - - - - - - - - 12六常见故障处理 - - - - - - - - - - - - - - - - - - - - - 13七运输、贮存 - - - - - - - - - - - - - - - - - - - - - - 14八其他1订货须知 - - - - - - - - - - - - - - - - - - - - - - - 142售后服务事项 - - - - - - - - - - - - - - - - - - - - - 143联系方法 - - - - - - - - - - - - - - - - - - - - - - - 14-ZY(ZYJ)7型电动液压转辙机使用说明书一概述ZY(ZYJ)7型系列电动液压转辙机及其配套的安装装置与外锁闭装置，是为满足我国提速线路需要而研制的新型道岔转换系统。

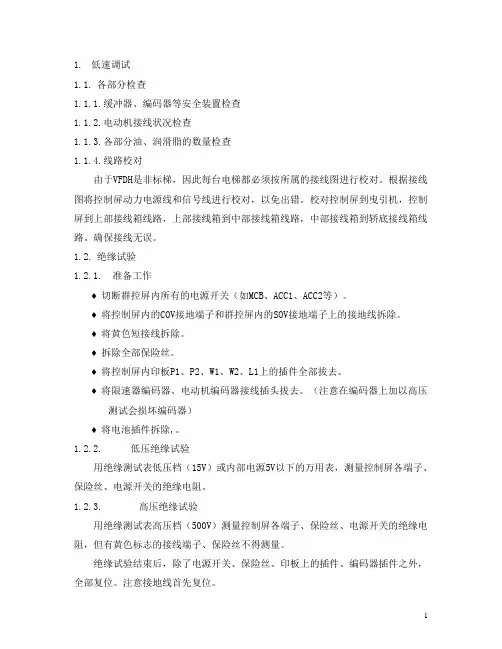

控制柜调试指导书(总16页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除6.5、起动力矩调整6.5.1、安装称重开关，按照额定载重的10％、25％、50％、80％、100％数值调整开关位置，100％时为超载。

请确保称重开关准确性。

6.5.2、进入M3-3-1-1，调整预转矩数值；如需细调，则进入M3-3-5菜单，根据实际情况，对负载开关补偿量进行调整。

注：M3-3-1-1中预转矩数值与M3-3-5补偿量的乘积，为系统实际起动过程中加载补偿量。

6.5.3、 L3的货梯，将132中的5和6的地址分别改为61-3和61-4，此装置装在机房中，不用调整加载补偿量6.6、电子称重装置的使用6.6.1. 仪器只接开门信号。

6.6.2. 设定开关位于运行位置，给开门信号（即给电子称重5号线24V）。

6.6.3. 电梯空载清零。

连续按动三次清零按钮，同时拌有三声轻响，随后听到三声长响应答，三位数码显示为000。

6.6.4. 电梯装入99%的额定载荷，按住清零按钮5秒以上，听到一声长响后，立即松开，三位数码显示为099-100。

6.6.5. 再将载重量增加至额定载荷就可达到超载报警。

称重装置的插头端子对照表见下面表格。

6.7、舒适感调整一般情况下调整3319中的加速度、减速度及其jerk0-jerk3进行调整。

根据现场的实际情况而定，一般不调。

6.8、试外招和消防a用万用表量H4插键是否有短路，正常后插好，拨好地址码。

外召地址从21开始，一个地址一层，以此类推，按下按钮能呼到指定楼层，完毕。

b按下消防开关，电梯能返回指定楼层，且轿厢显示紧急退出，轿门一直打开，则正常。

以上结束后电梯上下反复运行几次，正常则调试完毕。

七、故障排除3.9编码器定位出厂时主机已经与控制柜进行配对试验，定位角度已经存在变频器中，如果发现主机运行异常或驱动器内参数与主机实际参数不符，则需要重新定位。

七控制点工业遥控器使用手册型号SC-7GY使用前请务必认真阅读此说明书一、产品介绍及使用范围型起重机械无线遥控器采用高性能CPU作为主控单元，来控制编码的数据及各种执行动作；所控制的数据经由高频单元进行通讯。

所有器件都采用高精密度SMD封装件，它具有体积小、性能稳定、抗干扰能力强等特点，保证了产品的可靠性。

该产品符合JB/T8437-1996《起重机械无线遥控装置》中的相关规定，可广泛应用于电动葫芦，起重机械等无线遥控控制系统。

对于工作环境比较恶劣的行业，如电解、冶炼矿山、大型构件制作、轧钢等，以及具有危险或有毒、有害气体的场合，使用本遥控系统能更好的保障工作人员的安全，提高工作效率。

二、主要技术参数及功能说明1．工作频率：300～433.92MHZ2．发射距离：视距≤300m（空旷地带，接收器离地面2.5米以上）3．发射器工作电压：3V（二节1.5V七号不会留液质量好的碱性电池）4．接收器工作电压：380V（如使用其它电压请咨询我们的技术人员，产品工作电压详见产品标签。

）5．输出接口：继电器250V/10A6．可控动作：6个控制点非锁存（点动）、1个控制点自锁7．接收指向：无方向性8．工作温度：－40度～＋85度9．相对湿度：≤85％10．防护等级：IP6511．10分钟无操作自动关机12．同时41台使用相互不干扰三、操作说明1．将随机天线拧到接收器天线座上，把电池盖三只螺钉松开平行揭开电池盖，把饱满的2节1.5V七号碱性电池按正负标识正确方向装入发射器电池盒中。

2．选择接收器的标签正确工作电源（根据配电箱的交流接触器的控制电压选）。

3．按下发射器的“START”键，发射器与接收全部进入工作状态；按下“STOP”键，则发射器与接收都处于停止状态。

4．在工作状态，操作者按照发射器上各按键所设定的功能正确操作。

5．在使用过程中，每组按键（上下、南北、东西、1与2）有互锁功能：即不能同时按下同一组键。

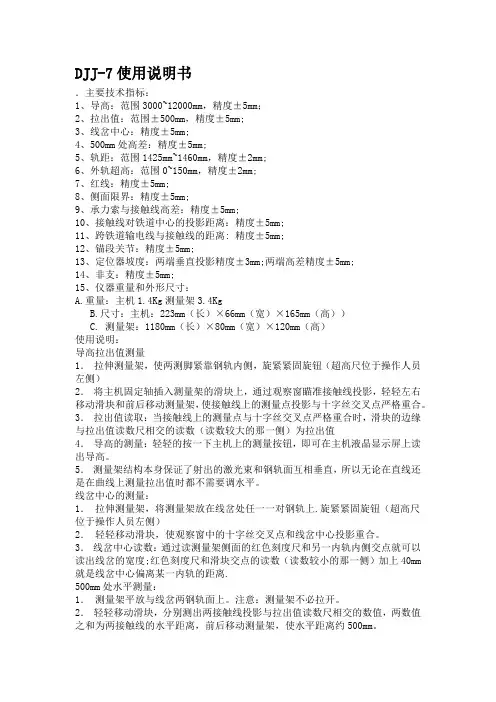

DJJ-7使用说明书．主要技术指标：1、导高：范围3000~12000mm，精度±5mm；2、拉出值：范围±500mm，精度±5mm;3、线岔中心：精度±5mm;4、500mm处高差：精度±5mm;5、轨距：范围1425mm~1460mm，精度±2mm;6、外轨超高：范围0~150mm，精度±2mm;7、红线：精度±5mm;8、侧面限界：精度±5mm;9、承力索与接触线高差：精度±5mm;10、接触线对铁道中心的投影距离：精度±5mm;11、跨铁道输电线与接触线的距离: 精度±5mm;12、锚段关节：精度±5mm;13、定位器坡度：两端垂直投影精度±3mm;两端高差精度±5mm;14、非支：精度±5mm;15、仪器重量和外形尺寸：A.重量：主机1.4Kg测量架3.4KgB.尺寸：主机：223mm（长）×66mm（宽）×165mm（高））C. 测量架：1180mm（长）×80mm（宽）×120mm（高）使用说明：导高拉出值测量1．拉伸测量架，使两测脚紧靠钢轨内侧，旋紧紧固旋钮（超高尺位于操作人员左侧）2．将主机固定轴插入测量架的滑块上，通过观察窗瞄准接触线投影，轻轻左右移动滑块和前后移动测量架，使接触线上的测量点投影与十字丝交叉点严格重合。

3．拉出值读取：当接触线上的测量点与十字丝交叉点严格重合时，滑块的边缘与拉出值读数尺相交的读数（读数较大的那一侧）为拉出值4．导高的测量：轻轻的按一下主机上的测量按钮，即可在主机液晶显示屏上读出导高。

5．测量架结构本身保证了射出的激光束和钢轨面互相垂直，所以无论在直线还是在曲线上测量拉出值时都不需要调水平。

线岔中心的测量：1．拉伸测量架，将测量架放在线岔处任一一对钢轨上.旋紧紧固旋钮（超高尺位于操作人员左侧）2．轻轻移动滑块，使观察窗中的十字丝交叉点和线岔中心投影重合。

一、概述本控制器用于控制电动转换开关、接触器、电动操作空气开关，实现双电源自动切换。

该控制器采用微机技术，AD数据采集，可同时监测两路三相电源的过压、欠压、断相。

液晶显示器可实时显示测量电压值及各种状态信息。

该控制器对所有系统参数及可选控制功能均可通过中文液晶设置菜单进行现场设置及更改， 485通讯接口，可实现三遥功能。

为满足现场要求控制器可实现自动返回、故障返回、复位返回三种切换方式,也可选择电源I或电源II为首选电源及市电-市电、市电-油机切换。

二、电气性能及功能1工作电源：交流型：AC230V（±20%）,50HZ2 环境温度： -10°C～70°C3 电源Ⅰ/电源Ⅱ电压检测•单相或三相 AC230V/380V•±1%精度4 可任意选电源I或电源II为首选电源5.可选择自动返回（自投自复）、故障返回（互为备用）、复位返回（自投不自复）6.可选择控制器为市电/市电或市电/油机工作模式7 火灾报警信号联动---转换到零位（DC24V输入）8.过流跳闸自动报警9.转换开关位置信号采集（有源AC110-280V）10.可编程输出: 负载在电源Ⅰ负载在电源Ⅱ电源Ⅰ正常电源Ⅱ正常双电源正常启动油机( 230V 5A )11 转换控制输出•转换位置Ⅰ输出 ( 常开230V 5A )•切换位置Ⅱ输出 ( 常开230V 5A )•切换位置0输出 ( 常开230V 5A )12.RS232/485通讯接口•可遥控、遥测、遥信13.转换延迟--由位置I转到位置II的延迟0-255秒14.返回延迟--由位置II转到位置I的延迟0-255秒15.冷机延迟--在市电/油机模式开关返回到位置I后停止油机运行延迟0-255秒16.转换到中间位延迟0-11秒注:若将可编程输出设置成（启动油机）则控制器为市电/油机工作模式三、操作及显示液晶屏自动循环显示如下内容第一行第二行第一行显示内容•电源I正常•电源II正常•电源I故障•电源II故障•自动工作方式•手动---位置I•手动---位置II•手动---位置O•遥控---位置I•遥控---位置II•位置II >位置I•位置I >位置II•跳闸或接线故障--------开关过流跳闸或位置返馈线联接错误•火警联动-----------------接收到火警联动信号•转换延迟XXX秒-----主电源转换到备用电源的延迟•返回延迟XXX秒-----备电源转换到主电源的延迟•冷机延迟XXX秒-----油机/市电工作模式，转换开关返回到市电取消启动油机信号注. 当电源I或电源II失电时转换到位置O功能无效第二行显示内容•第一路相电压/线电压 PI XXXV XXXV XXXV•第二路相电压/线电压 PII XXXV XXXV XXXV•电源I断相•电源II断相四、控制器遥测-遥信-遥控功能通过计算机通讯接口可进行远端遥控及电量采集。

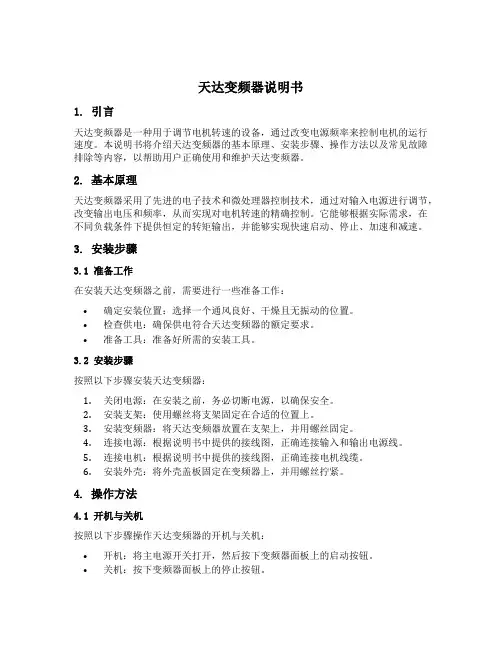

天达变频器说明书1. 引言天达变频器是一种用于调节电机转速的设备，通过改变电源频率来控制电机的运行速度。

本说明书将介绍天达变频器的基本原理、安装步骤、操作方法以及常见故障排除等内容，以帮助用户正确使用和维护天达变频器。

2. 基本原理天达变频器采用了先进的电子技术和微处理器控制技术，通过对输入电源进行调节，改变输出电压和频率，从而实现对电机转速的精确控制。

它能够根据实际需求，在不同负载条件下提供恒定的转矩输出，并能够实现快速启动、停止、加速和减速。

3. 安装步骤3.1 准备工作在安装天达变频器之前，需要进行一些准备工作：•确定安装位置：选择一个通风良好、干燥且无振动的位置。

•检查供电：确保供电符合天达变频器的额定要求。

•准备工具：准备好所需的安装工具。

3.2 安装步骤按照以下步骤安装天达变频器：1.关闭电源：在安装之前，务必切断电源，以确保安全。

2.安装支架：使用螺丝将支架固定在合适的位置上。

3.安装变频器：将天达变频器放置在支架上，并用螺丝固定。

4.连接电源：根据说明书中提供的接线图，正确连接输入和输出电源线。

5.连接电机：根据说明书中提供的接线图，正确连接电机线缆。

6.安装外壳：将外壳盖板固定在变频器上，并用螺丝拧紧。

4. 操作方法4.1 开机与关机按照以下步骤操作天达变频器的开机与关机：•开机：将主电源开关打开，然后按下变频器面板上的启动按钮。

•关机：按下变频器面板上的停止按钮。

4.2 转速调节天达变频器可以通过调整参数来实现转速调节。

具体操作步骤如下：1.进入菜单界面：按下菜单键进入参数设置界面。

2.调整参数值：根据需要，通过增加或减少参数值来调整转速。

3.保存设置：设置完成后，按下保存键保存设置。

4.3 运行状态监测天达变频器提供了运行状态监测功能，可以实时监测电机的转速、电流和温度等参数。

用户可以通过面板上的显示屏查看这些参数。

5. 常见故障排除在使用天达变频器过程中，可能会遇到一些常见故障。

ＫＧＰＳ中频电源装置ＳＣＲ系列控制板使用说明书洛阳市大好机电有限公司一. 前言随着科学技术的不断发展，可控硅中频和IGBT（绝缘栅双极晶体管）高频变频装置目前在我国已越来越广泛的应用于熔炼、透热、淬火、弯管、焊接、加热等工业领域，已取得了明显的经济效益和社会效益。

我公司早期生产的电源设备大多为传统分立器件控制电路，不但电路复杂，而且连线多，接插件多，接点多，况且分立器件离散性大。

因此，装置可靠性能差，装配调试繁琐，维修工作量大，已逐渐被集成化控制电路所取代。

随着电子技术的不断进步，集成化程度越来越高，我公司产品也由最初的部分集成化控制线路发展为较为先进的单片机控制线路，从一定程度上提高了设备的可靠性，控制能力加强，也从一定程度上减少了维修的工作量。

但由于其同步信号的设置为单相同步，加之人们对单片机的内部结构缺乏了解，使整机调试维修变得极为繁琐，并受元器件制造因素的影响，使单片机控制线路的抗干扰性能差的问题日益明显。

基于以上几个方面，并伴随着新的集成电路的投向市场，其高度的稳定性和集成化受到用户的欢迎。

因此，我公司为了满足广大用户的需要，研制开发了ＳＣＲ系列中频电源控制板和锁相环系统高频电源控制板以及ＫＧＰＳ中频电源和ＩＧＢＴ高频电源成套设备，均采用了先进的芯片及先进的制作工艺生产而成，能够满足广大热加工行业用户的需求。

我公司生产的ＳＣＲ系列中频电源控制板具有以下优点：1．控制板采用了先进的集成电路作为控制系统的核心，控制能力极强，集成度高，整个控制电路安装在一块280*220mm左右的印刷电路板上，与主电路的连线只用四五十条，简单而且可靠，却具有强大的控制功能。

2．控制板采用三相电源同步直接输入，省去了体积较大的同步变压器等，使整机电路进一步简化，设备体积减少，安装调试简单而且维修方便，控制系统如有故障，只要将备用板换上即可，省时省力，不影响生产。

3．该控制板采用内置固态继电器代替了外设的中间继电器，进行起动和停止的控制，不仅节省了成本与设备体积，而且使连线变得更加简单。

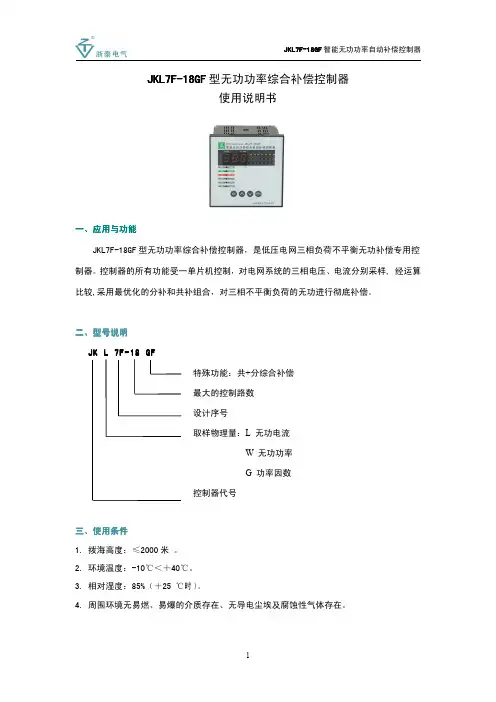

JKL7F-18GF型无功功率综合补偿控制器使用说明书应用与功能一、应用与功能一、JKL7F-18GF型无功功率综合补偿控制器，是低压电网三相负荷不平衡无功补偿专用控制器。

控制器的所有功能受一单片机控制，对电网系统的三相电压、电流分别采样,经运算比较,采用最优化的分补和共补组合，对三相不平衡负荷的无功进行彻底补偿。

型号说明二、型号说明二、18GF7F-18JK L7F-特殊功能：共+分综合补偿最大的控制路数设计序号取样物理量：L无功电流W无功功率G功率因数控制器代号使用条件三、三、使用条件1.拨海高度：≤2000米。

2.环境温度：-10℃＜＋40℃。

3.相对湿度：85%（＋25℃时）。

4.周围环境无易燃、易爆的介质存在、无导电尘埃及腐蚀性气体存在。

特点四、功能四、功能特点1.采用功率因数和无功电流两物理量进行综合控制。

2.通过四个键操作可以达到自动运行、手动投切、参数设定、动态参数显示。

3.电流输入不用考虑极性，自动判别转换。

4.分补和共补路数由用户选择设定。

5.具有数据失电记忆功能。

6.可显示各相的功率因数、电压、电流、有功功率、无功功率等五种参数。

7.电网电压缺相或超超过设定值时，自动快速（5秒）逐级切除已投入的电容器组，电压超过过压设定值，则显示过压值。

8.电网无功量低于投入门限,既使COSφ小于设定值,为避免投切振荡不再投入补偿电容器组。

9.当电流互感器次级信号小于150mA时，封锁电容器的投入，同时按设定延时逐级切除已投入的电容器组。

技术数据五、技术数据五、1.工作电压三相四线Uan Ubn Ucn220V±10%。

2.工作电流Ia Ib Ic150mA~5A。

3.频率50Hz±5%。

4.输出容量5A/250V，3A/380V。

6.投入门限大于无功门限设定值Qs。

7.切除门限大于目标COSφ值。

8.功率损耗最大15W。

9.外型尺寸120×120×130mm（深），开孔尺寸113×113mm。

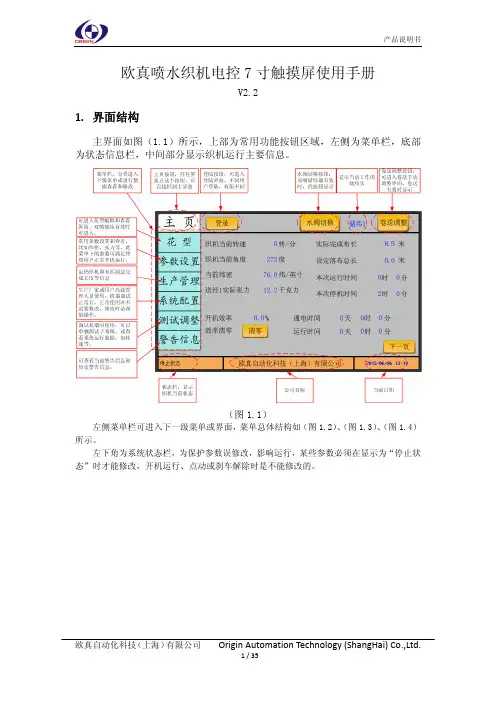

欧真喷水织机电控7寸触摸屏使用手册V2.21.界面结构主界面如图（1.1）所示，上部为常用功能按钮区域，左侧为菜单栏，底部为状态信息栏，中间部分显示织机运行主要信息。

（图1.1）左侧菜单栏可进入下一级菜单或界面，菜单总体结构如（图1.2）、（图1.3）、（图1.4）所示。

左下角为系统状态栏，为保护参数误修改，影响运行，某些参数必须在显示为“停止状态”时才能修改，开机运行、点动或刹车解除时是不能修改的。

（图1.2）主编码器方向等主编码器方向、电机方向、卷取减速比等主编码器方向、电机方向、送经减速比等主编码器方向、电机方向、送经减速比等恢复织机电控数据为出厂默认值。

恢复储纬主控数据为出厂默认值。

恢复储纬头数据为出厂默认值。

恢复卷取和送经数据为出厂默认值。

主编码器方向、慢速反转定位、自动反向寻纬功能等（图1.3）（图1.4）2. 登录和HMI 配置（图2.1）主页点“登陆”按钮进入登陆界面。

此界面可以设置显示使用语言。

（图2.2）系统权限分三级：初级用户级、调机人员用户级、专业人员用户级。

初级用户级：不需要登陆，供挡车工使用，只可查看主界面数据、停机信息、生产管理数据、警告信息等基本信息。

当前用户为“无”时，即为初级用户级。

调机人员用户级：需要输入密码登陆。

调机人员用户级可以设置除系统配置菜单下的其他所有数据，供调试工、一般维修人员使用。

专业人员用户级：需要输入密码登陆。

专业人员用户级可设置修改所有数据，包括系统配置数据，供电控厂家、主机厂或终端用户专业人员使用。

专业人员用户级还可以设置默认用户级别，即重新上电或退出专业人员登陆后，系统可自动以设定的默认用户级别登陆，以供厂家管理人员设定开放权限。

默认用户级别选择“无”，则默认为初级用户级。

专业人员用户进入登录页面后选择“专业人员”用户，输入密码后点“登录”，注意当前用户显示为“专业人员”才表示登录成功；（图2.3）以专业人员用户登录后，进入“系统配置”项，选择“HMI配置”来设定系统实际配置，要根据实际配置来设定，否则可能会报通讯错误或者相关参数没有显示。

DIAGNOSTIC UNIT IFunction 01 00 Display of error stack as per: 05.00显示故障堆栈 Example: Error Explanation Weighting BW14 03任务特性故障信息 N emergency stop 紧急停梯 landing 楼层 S stopping 停止undefined 未定义 M spontaneous message 自发信息 explanations from page 21 解释见21页 B lift blocked 电梯被锁定 N umber of marking flag 标志编号o peration phaseSignificance: Frequency levels of error:含义：故障频繁度Level 1 infrequent 1度不频繁发生 Error code number 故障代码Level 10 frequent 10度频繁发生Start/Stop buttonLK sensor Run: IS/RS 2)UP direction with IS DOWN direction with ISProgram selector wheelLN sensorW/W1 contactor WO/WU SchützSeven-segment-function display flashing 1)PulsesCheck-back SR moduleSafety circuit EK HK TK KT1) can be suppressed with switch 6S1 on circuit board MZ or with switch S5 on circuit board MZ1.1) Dependenton the function involved, reset can either mean emergency stop following by adjusting run or stopping of the lift installation2) Handshake is defined as cyclical data exchange (telegram) between two data carriers.1) SR module can be masked out via teach-in mode function AF 0d. Running-open operation and re-levelling with door open is not possible.1) Error from TCI work program 03.89/7 – no longer used.2) Error 35 00 and 3b 00 can no longer occur from work program 02.87/4 and error 36 00 can no longer occur from 06.95/25.1) SR module can be masked out through teach-in-mode function AF 0d. N Runnin-open operation and re-levelling with open door not possible.2) 0C 04 to 0C 0C leads also to stopping, if not provided otherwise in the lift-specific EPROM !1) If errors 65 00 to 74 00 occur more than 3 times, error 4F 00 will follow afterwards, which leads to spontaneous message and stopping1) DSP is the digital signal processor in the CPI controller2) Handshake is defined as cyclical data exchange (telegram) between two data carriers.Explanations of the existing error code numbers04 NN TCI control – Interrogation of ZSE solenoid switchesNN is represented as a hexadecimal number; in the event of errors, it indicates the number of ZSE switches (no other than the ZSE switch of the car position may be actuated).04 00 applies to ZSE 25 to ZSE 3104 00 applies to ZSE 17 to ZSE 2404 00 applies to ZSE 9 to ZSE 1604 0C applies to ZSE 1 to ZSE 8Example: 0 4 0 CHexadecimal number 0C∣∣Binary number 0 0 0 0 1 1 0 0∣∣∣∣∣∣∣∣assigned ZSE switch 8 7 6 5 4 3 2 1The example shows that ZSE switches ZSE3 and ZSE4 (in 3. and 4. landing) have been activated. (Alsocompare hexadecimal code in part 4, page 2)04 NN TCM control – Interrogation of ZSE solenoid switchesIf ZSE switches are closed in the third and fourth landing, the TCM control will file two errors: 04 03 und04 0406 XX TCI control–Door locking not possible (from work program version 08.91/9)The lift will be put out of service for 15 min. after 3 unsuccessful door locking attempts. A new lockingattempt will be initiated after expiry of this period of time.XX = StandortDoor variant – hinged door:A new locking attempt will also be made within these 15 min. after opening of the landing door (TK open)and closingit again (TK closed).Door variant D4 (with mechanical locking device)A start attempt will be enabled within 15 min., as soon as the control receives the bolt contact.06 XX TCM control–Door locking not possibleIf open bolt contact is recognized in the command chain preceding the position the following error willfollow14 XX (XX = bolt contact main side)18 XX (XX = bolt contact rear side)09 NN Car will be blocked in the landing >4 minExample Signal name (LED display on diagnostic unit I row A)0 KKD0 LSD1 KK O.K.1 LS O.K.0 TSUD0 TSOD0 TSU1 TSO activatedFor LEDs and signal names see Operating Instructions of Diagnostic Unit I, function 05 00, column 0d(display of predefined memory locations, from page 25).19 NN Door zone not detectedExample1 VR1 A5A0 TO0 TU1 FL0 FS0 FO0 FUIn the operation phase STOP (lift at standstill), the CPU recognizes that the door zone calculated from thelanding vanes was left.For LEDs and signal names see Operating Instructions Diagnostic Unit I function 05 00, column 05(display of predefined memory locations,from page 25)1d NN Emergeny stop (wrong run direction)No run direction or both run directions were produced with the run contactor activated and the brakedisengaged.For LEDs and signal names see Operating Instructions, Diagnostic Unit I, function 05 00, column 05(display of predefined memory locations from page 25).In case of error 1d C8 the processor outputs the signals VR, A5A and FL (but without run directions);compare above representation of error 19 NN1E NN Deceleration not effectiveBinary display of car positionIt will be examined whether deceleration has been initiated already on reaching the marked terminallanding vanes.The position is indicated by the five bitst 20 to 25 as binary number.Example: 1 E 9 d0 27FO (run direction UP)1 26FU activated (run direction DOWN)0 251 241 23Position (hexadecimal number converted into1 22binary number)0 211 201 E 9d: bits 20 to 27 stand for landing 29, therefore only run direction UP exists, since 26 = 0 and 27 = 1,and consequently 9 d will follow.Function 02 00 Display of order number (fromTCI work program version 06.88/6 and with TCM)显示定单号码（从TCI 06.88/6版工作程序起以及TCM梯）Example: Order No.: 27 70 06 42 10∣∣∣∣∣LED 5 12 3 10 1B A B A BFunction 03 00 Position indicator (decimal)楼层显示（十进制）Function 04 00 Operation phaseFunction 05 00 Display of specified memory locations1) Set function 05 00 with program selector wheel2) Press start-stop button3)Select desired column in 7-segment display with program selector wheelExample: Column 0d is desired. For example, select 0C 0d in 7-segment display, then left LED row B applies to column 0C and right LED row A applies to column 0d, etc.4) Interrogate LED display (compare overview and signal description)5) Exit: press start-stop button for longer than 2 s.The LEDs listed in the table will light on selecting the respective column (Col) :Extension of columns for TCM control with MC1 or MC2 circuit boards1) Error marking1) pulses are counted dependent on the run direction (20 to 27 is displayed in LED row A/B)1) will be displayed as hexadecimal number in LED row A. Example: 09 in LED row A LEDs 0000 1001 light up2)displays last failure before current failure cause column 2C. Is displayed in hexadecimal numbers as in column 2C1) MF3 (VA) stands for circuit board MF3 with double-sided insertion 1) MF3 (VA) stands for circuit board MF3 with double-sided insertion1) MF3 (VA) stands for circuit board MF3 with double-sided insertion1) not assigned currently.Function 07 00 Display of parameters of CPI controller (only with TCM controls) 显示CPI。

一、仪表型号二、型号说明三、主要技术参数四、面板说明14注：有功电度、无功电度值使用显示单位来区分。

符号AL1AL2说明第一路报警动作第二路报警动作KMVHzAWVarcos测量界面切换流程说明：三相电压三相电流三相有功功率三相无功功率三相智能电量仪表操作说明书KKDS7EC03-A/0-20161121电源功耗 ≤5VA电源工作范围 AC/DC 100～240V显 示 三排数码管瞬时电参数显示功 率 有功、无功、视在功率，精度0.5%频 率 精度0.1Hz电流阻抗 <20mΩ电流精度 RMS 测量、 精度等级0.5测量范围：0~5A电流功耗 <0.4VA (每相)电流过负荷 持续:1.2倍 瞬时:10倍/10S电流额定值 AC 1A 、5A（订货时请说明）电压阻抗 ≥300KΩ电压精度 RMS测量、 精度等级0.5测量范围：相电压0~400V 线电压0~600V电压功耗 <1VA (每相)电压过负荷 持续:1.2倍 瞬时:2倍/10S电压额定值 AC 3x57.7/3x220V网络 三相三线、三相四线千单位指示灯兆单位指示灯电压显示频率显示电流显示有功功率显示无功功率显示功率因素显示输出数字接口 标准RS-485、MODBUS-RTU 协议耐压 输入和电源1600VAC, 输入和输出1600VAC，电源和输出1600VAC储存环境 -20～75℃重量 0.6kg绝缘 输入、输出、电源对机壳＞5MΩ工作环境 温度：-10～55℃ 湿度：＜85% RH报警输出 2路开关输出，250VAC/3A或30VDC/5A开关量输入 2路开关量输入（干结点方式），客户可选2路报警或2路开关量输入尺寸(mm) 72H×72W×72.5L（mm）更改数据后按SET确认五、菜单流程图清除电度密码设定用户密码设定翻页时间特点:⊙测量项目:三相电力网络电压/电流/有功功率/无功功率/频率/功率因数等⊙2路开关量输入和2路开关量输出（二选一）⊙真有效值测量⊙具有RS485数字接口，采用Modbus RTU通信协议！1、如果不按说明书操作会发生意外，而且会导致产品毁坏。

DCS7控制器面板操作说明我公司独立开发DCS7控制器使操作者操作简洁明了，控制面板下；
1运行；表示水泵变频器运行时的绿色指示灯。

2故障；表示水泵变频器出现故障时报警的红色指示灯。

3启动；表示水泵变频器启动和停止按钮。

按下对应水泵按钮时，按钮指示灯蓝色亮起，水泵变频器启动运行，再按一下按钮按钮弹起，蓝色指示
灯熄灭，水泵变频器停止运行。

4自动Z手动；表示DCS7可以进行【自动】和【手动】转换运行。

水泵变频器运行时，转换按钮指向【自动】时，控制器根据采集的参数自动增
加或减少水泵变频器频率运行。

转换按钮指向【手动】时，可以调节
MAX电位器，调节水泵变频器频率运行的大、小满足实际水泵运行。

87232-7AMPMODU Headers, PCB Mount Header, Right Angle, Board-to-Board, 7 Position,2.54mm [.1in] Centerline, Unshrouded, Gold, Printed Circuit BoardConnectors>PCB Connectors>Board-to-Board Connectors>Board-to-Board Headers & ReceptaclesCenterline (Pitch): 2.54 mm [ .1 in ]Number of Positions:7Connector System:Board-to-BoardPCB Mount Orientation:Right AnglePCB Connector Assembly Type:PCB Mount HeaderFeaturesProduct Type FeaturesPCB Connector Assembly Type PCB Mount HeaderConnector System Board-to-BoardHeader Type UnshroudedSealable NoConnector & Contact Terminates To Printed Circuit BoardConfiguration FeaturesNumber of Rows1Connector Contact Load Condition Fully LoadedPCB Mount Orientation Right AngleNumber of Positions7Board-to-Board Configuration PerpendicularElectrical CharacteristicsInsulation Resistance5000 MΩDielectric Withstanding Voltage (Max)750 VrmsContact FeaturesMating Square Post Dimension.64 mm[.025 in]Contact Shape & Form SquareContact Underplating Material Nickel87232-7 ACTIVEAMPMODUTE Internal #:87232-7AMPMODU Headers, PCB Mount Header, Right Angle, Board-to-Board, 7 Position, 2.54mm [.1in] Centerline, Unshrouded, Gold,Printed Circuit BoardView on >AMPMODU Headers|PCB Contact Termination Area Plating Material Gold FlashContact Base Material Phosphor Bronze Contact Mating Area Plating Material GoldContact Mating Area Plating Material Thickness.76 µm[30 µin]Contact Type PinContact Current Rating (Max) 3 ATermination FeaturesSquare Termination Post & Tail Dimension.64 mm[.025 in] Termination Post & Tail Length 2.79 mm[.11 in] Termination Method to Printed Circuit Board Through Hole - Solder Mechanical AttachmentMating Alignment WithoutPCB Mount Retention WithoutPCB Mount Alignment WithoutConnector Mounting Type Board MountHousing FeaturesCenterline (Pitch) 2.54 mm[.1 in] Housing Color BlackHousing Material Nylon-GF DimensionsPCB Thickness (Recommended) 1.4 mm[.055 in]Usage ConditionsHousing Temperature Rating StandardOperating Temperature Range-55 – 125 °C[-67 – 257 °F] Operation/ApplicationCircuit Application SignalIndustry StandardsApproved Standards CSA LR7189, UL E28476 UL Flammability Rating UL 94V-0Agency/Standard CSA, ULCSA Certified YesCSA File Number LR7189UL File Number E28476UL Rating RecognizedPackaging FeaturesPackaging Quantity50Packaging Method TrayProduct ComplianceFor compliance documentation, visit the product page on >EU RoHS Directive 2011/65/EU CompliantEU ELV Directive 2000/53/EC CompliantChina RoHS 2 Directive MIIT Order No 32, 2016No Restricted Materials Above ThresholdEU REACH Regulation (EC) No. 1907/2006Current ECHA Candidate List: JUN 2020(209)Candidate List Declared Against: JAN 2020(205)1,6,7,8,9,14,15,16,17,17,18,18-dodecachloropentacyclo[12.2.1.16,9.02,13.05,10]octadeca-7,15-diene (Dechlorane Plus) (14.17% inComponent Part)Article Safe Usage Statements:Wash thoroughly after handling. Do not handle until all safety precautions havebeen read and understood. Recycle if possible and dispose of the article byfollowing all applicable governmental regulations relevant to your geographiclocation.Halogen Content Not Low Halogen - contains Br or Cl > 900ppm.Solder Process Capability Wave solder capable to 240°CProduct Compliance DisclaimerThis information is provided based on reasonable inquiry of our suppliers and represents our current actual knowledgebased on the information they provided. This information is subject to change. The part numbers that TE has identified asEU RoHS compliant have a maximum concentration of 0.1% by weight in homogenous materials for lead, hexavalentchromium, mercury, PBB, PBDE, DBP, BBP, DEHP, DIBP, and 0.01% for cadmium, or qualify for an exemption to theselimits as defined in the Annexes of Directive 2011/65/EU (RoHS2). Finished electrical and electronic equipment productswill be CE marked as required by Directive 2011/65/EU. Components may not be CE marked. Additionally, the partnumbers that TE has identified as EU ELV compliant have a maximum concentration of 0.1% by weight in homogenousmaterials for lead, hexavalent chromium, and mercury, and 0.01% for cadmium, or qualify for an exemption to these limitsas defined in the Annexes of Directive 2000/53/EC (ELV). Regarding the REACH Regulation, the information TE provideson SVHC in articles for this part number is based on the latest European Chemicals Agency (ECHA) ‘Guidance onrequirements for substances in articles’ posted at this URL: https://echa.europa.eu/guidance-documents/guidance-on-reachCompatible PartsTE Model / Part #3-2319848-2END STACK DIP 12P G RECESS SEAL TUBETE Model / Part #7-2176401-83540 3R9 5%TE Model / Part #2-282841-3TERMI-BLOK PCB W.LOCK 5.08 mmTE Model / Part #1410714-3MULTIGIG RT DC 7.2 GUIDE SOCKETWire-to-Board Headers & Receptacles (76)Wire-to-Board Connector Contacts(46)Wire-to-Board Connector Assemblies & Housings(3)PCB Latches, Locks & Retainers(2)PCB Connector Shrouds(1)PCB Connector Mounting(1)Board-to-Board Headers & Receptacles(5305)Automotive, Truck, Bus, & Off-Road Headers(10) TE Model / Part #4-5147721-647 MODII HORZ SR SFMNT 30AUTE Model / Part #5535676-607 MODII HORZ SR CE 100CLTE Model / Part #5147721-607 MODII HORZ SR SFMNT 30AUTE Model / Part #4-5535676-647 MODII HORZ SR CE 100CLTE Model / Part #4-147721-647 MODII HORZ SR SFMNT 30AUTE Model / Part #147721-607 MODII HORZ SR SFMNT 30AUAlso in the Series AMPMODU HeadersCustomers Also BoughtTE Model / Part #102978-606 MODII HDR SRRA B/A .100CLTE Model / Part #3-641127-808P MTA100 HDR ASSY FL/RA LFTE Model / Part #7-2176310-6RP 1E 0.1W 649R 0.1% 25PPM 1K RLTE Model / Part #2007042-31FHR,64,50A/P,S,C,R13TE Model / Part #5-2176311-7RP 1E 0.1W 4K42 0.1% 25PPM 1K RLTE Model / Part #5-102557-910 MODII HDR DRST SHRD A/PINDocumentsProduct Drawings07 MODII HDR SRRA UNSHRD .100English CAD FilesCustomer View ModelENG_CVM_87232-7_H.3d_igs.zipEnglishCustomer View ModelENG_CVM_87232-7_H.3d_stp.zipEnglishCustomer View ModelENG_CVM_87232-7_H.2d_dxf.zipEnglish3D PDFEnglishBy downloading the CAD file I accept and agree to the of use.Terms and Conditions Datasheets & Catalog PagesAMPMODU_INTERCONNECTION_SYSTEM_SECTION5EnglishAgency ApprovalsUL ReportEnglish。

一、简介JKL7系列无功功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预订状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益与社会效益。

二、功能特点1、以无功功率计算投切电容容量，补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、自动识相功能，自动将电压信号与电流信号保持在同名端。

4、具有全自动与人工设定两种工作模式。

5、各种控制参数全数字可调，直观、使用方便。

6、具有自动运行与手动运行两种电容器组投切方式。

7、具有过压和欠压保护功能。

8、具有掉电保护功能，数据不丢失。

9、电流信号输入阻抗≤0.01Ω。

三、工作环境1、海拔不高于2500米。

2、环境温度－25℃～50℃。

3、空气湿度在40℃时不超过50％，20℃时不超过90％。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

四、技术参数额定工作电压AC 380V 50Hz额定工作电流AC 0－5A 50Hz输出触点容量AC 220V 8A 50 Hz功率因数显示0.001：电压信号滞后于电流信号－0.001：电压信号超前于电流信号无功功率范围0－9999Kvar欠压保护值300V过压保护值380－500V （可设定，出厂预置430V）灵敏度50mA外壳防护等级IP40五、工作模式的特点全自动工作模式的特点：本控制器在出厂前已将工作模式调整为全自动模式，所有参数全自动工作模式的特点已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

人工设定模式的特点：能精确的控制电容器组的投切，无投切震荡，适合所有工作环境人工设定模式的特点特别是负载轻电容量大的场合。

六、全自动模式与人工设定模式的选择控制器工作模式的选择是利用PA-4参数的取值不同来区别的。

如果参数调节在1－12内，则表示控制器工作在全自动模式下，数据的大小表示控制器输出回路的个数；而如果参数调节在50－6000内，则表示控制器工作在人工设定模式下，数据的大小表示用户系统总电流互感器变比。
