新国标阻燃和耐火电线电缆通则的编制及应用

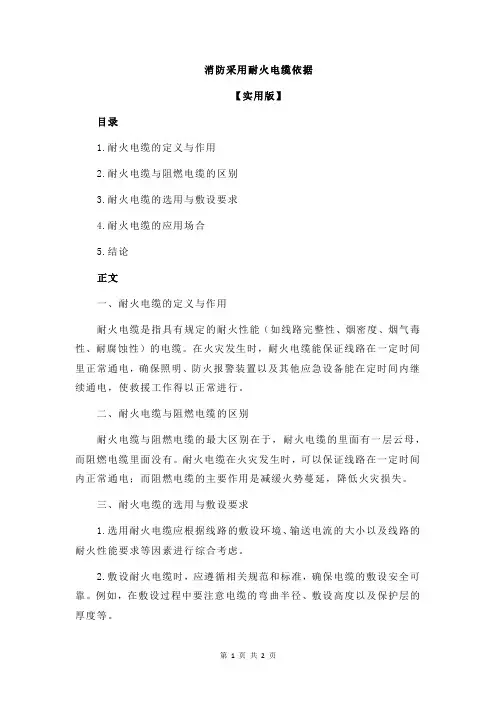

消防采用耐火电缆依据
【实用版】
目录
1.耐火电缆的定义与作用
2.耐火电缆与阻燃电缆的区别
3.耐火电缆的选用与敷设要求
4.耐火电缆的应用场合
5.结论
正文
一、耐火电缆的定义与作用
耐火电缆是指具有规定的耐火性能（如线路完整性、烟密度、烟气毒性、耐腐蚀性）的电缆。

在火灾发生时，耐火电缆能保证线路在一定时间里正常通电，确保照明、防火报警装置以及其他应急设备能在定时间内继续通电，使救援工作得以正常进行。

二、耐火电缆与阻燃电缆的区别
耐火电缆与阻燃电缆的最大区别在于，耐火电缆的里面有一层云母，而阻燃电缆里面没有。

耐火电缆在火灾发生时，可以保证线路在一定时间内正常通电；而阻燃电缆的主要作用是减缓火势蔓延，降低火灾损失。

三、耐火电缆的选用与敷设要求
1.选用耐火电缆应根据线路的敷设环境、输送电流的大小以及线路的耐火性能要求等因素进行综合考虑。

2.敷设耐火电缆时，应遵循相关规范和标准，确保电缆的敷设安全可靠。

例如，在敷设过程中要注意电缆的弯曲半径、敷设高度以及保护层的厚度等。

四、耐火电缆的应用场合
耐火电缆广泛应用于石化、冶金、高层建筑、人员密集场所、消防设备供电等重要场所。

在以上场所，耐火电缆能够提供更好的安全保障，确保在火灾发生时，相关设备能够正常运行，提高火灾的防范和控制能力。

五、结论
总之，耐火电缆在火灾防范方面具有重要作用，能够为特殊场合提供有效的电力保障。

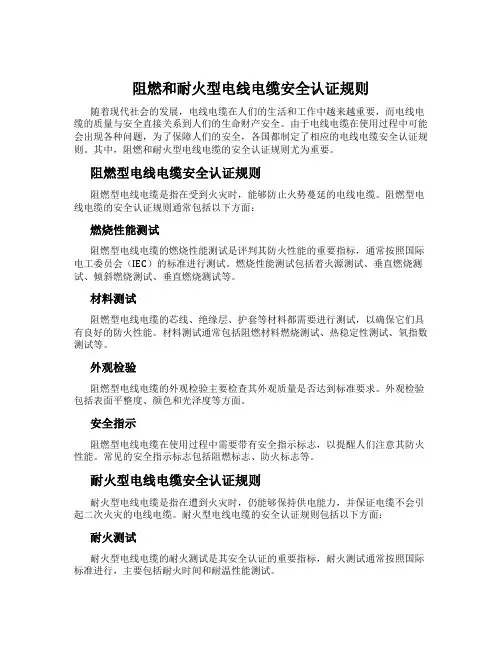

阻燃和耐火型电线电缆安全认证规则随着现代社会的发展，电线电缆在人们的生活和工作中越来越重要，而电线电缆的质量与安全直接关系到人们的生命财产安全。

由于电线电缆在使用过程中可能会出现各种问题，为了保障人们的安全，各国都制定了相应的电线电缆安全认证规则。

其中，阻燃和耐火型电线电缆的安全认证规则尤为重要。

阻燃型电线电缆安全认证规则阻燃型电线电缆是指在受到火灾时，能够防止火势蔓延的电线电缆。

阻燃型电线电缆的安全认证规则通常包括以下方面：燃烧性能测试阻燃型电线电缆的燃烧性能测试是评判其防火性能的重要指标，通常按照国际电工委员会（IEC）的标准进行测试。

燃烧性能测试包括着火源测试、垂直燃烧测试、倾斜燃烧测试、垂直燃烧测试等。

材料测试阻燃型电线电缆的芯线、绝缘层、护套等材料都需要进行测试，以确保它们具有良好的防火性能。

材料测试通常包括阻燃材料燃烧测试、热稳定性测试、氧指数测试等。

外观检验阻燃型电线电缆的外观检验主要检查其外观质量是否达到标准要求。

外观检验包括表面平整度、颜色和光泽度等方面。

安全指示阻燃型电线电缆在使用过程中需要带有安全指示标志，以提醒人们注意其防火性能。

常见的安全指示标志包括阻燃标志、防火标志等。

耐火型电线电缆安全认证规则耐火型电线电缆是指在遭到火灾时，仍能够保持供电能力，并保证电缆不会引起二次火灾的电线电缆。

耐火型电线电缆的安全认证规则包括以下方面：耐火测试耐火型电线电缆的耐火测试是其安全认证的重要指标，耐火测试通常按照国际标准进行，主要包括耐火时间和耐温性能测试。

外观检验耐火型电线电缆的外观检验同样重要，通常包括电缆几何尺寸、外护套厚度、电缆颜色等方面。

材料测试同样需要对耐火型电线电缆的材料进行测试，以确保它们具有良好的耐火性能。

测试项目包括护套耐火性能测试、芯线耐火性能测试、绝缘层耐火性能测试等。

安全指示耐火型电线电缆在使用过程中同样需要标注安全指示，以提醒人们注意其耐火性能。

常见的安全指示标志包括耐火标志、抗火标志等。

阻然电线电缆和耐火电线电缆的区别？《GB 50217-1994电力工程电缆设计规范》Code for design of cables of electric work2.0.1 耐火性（fire resistance）在特定高温、时间的火焰作用下电缆能够维持通电运行的特性。

2.0.2 难燃性（flame retardance）在特定试验条件下的火焰作用使电缆被烧着后撤去火源能迅速即自熄的特性。

因此，具有耐火性（fire resistance）的电缆称之为“耐火电缆”，具有难燃性（flame retardance）的电缆称之为“阻燃电缆”。

线缆114商城（xianlan114）是一家集研发生产销售的电线电缆直销型在线采购平台。

线缆114商城是电线电缆行业领先的电子商务平台，是一家可以实现在线买卖交易电线电缆的第三方网络交易服务平台，致力于电缆交易市场的正规化、高效化、国际化。

为电线电缆上下游企业、从业人员、市场商家及终端用户，提供在线交易、价格行情、供求信息、库存匹配、行业资讯、技术交流等一站式综合服务。

阻燃电缆一般分为A、B、C三类：必须通过相应类型的成束电缆燃烧试验，A类燃烧试验电缆可燃物（非金属物质）的体积不小于7升，供火时间为40min。

B类燃烧试验电缆可燃物（非金属物质）的体积不小于3.5升，供火时间为40min。

C类燃烧试验电缆可燃物（非金属物质）的体积不小于1.5升，供火时间为20min.耐火电缆一般分为A、B二类，必须通过相应的耐火燃烧试验。

A类耐火电缆供火温度为950～1000℃。

B类耐火电缆供火温度为750～800℃。

耐火燃烧试验过程中给电缆施加相应电压等级的电压，持续90min，电缆不发生击穿，保险丝不熔断。

从阻燃试验和耐火试验可看出其本质区别，阻燃电缆的目的是在火灾时不致使火焰蔓延。

耐火电缆的目的是火灾时能够持续供电90min。

其结构有很大区别：耐火电缆的导体表面都绕包了云母带，云母带的质量直接决定了耐火电缆的耐火等级和耐火质量。

电缆的防火与阻燃范本电缆是一种用于传输电信号和电能的电气设备。

由于电缆在建筑、交通、能源等领域的广泛应用，其火灾安全问题引起了人们的广泛关注。

为了保障人们的生命财产安全，电缆的防火与阻燃性能要求越来越高。

下面将介绍电缆的防火与阻燃的范本。

一、电缆的防火性能要求1.抗燃性电缆在遭受火灾时，应具备一定的抗燃性能，即不应燃烧或极少燃烧，并且燃烧后应能迅速自熄。

这要求电缆使用的材料具有良好的自灭火性能，不会产生明火和火焰蔓延。

2.防烟性电缆燃烧时产生的烟雾是导致火灾伤亡的主要原因之一。

因此，电缆应具备一定的防烟性能，即在燃烧过程中产生的烟雾应尽量减少，并且烟雾中的有害物质含量应控制在一定范围内，以减少对人体的危害。

3.耐火性耐火性是指电缆在火灾条件下能够保持一定时间内的正常工作状态。

这要求电缆的绝缘和护套材料具有较高的防火性能，能够抵御燃烧、高温和火焰蔓延的侵蚀。

二、电缆的阻燃性能要求1.燃烧性能电缆在遭受火灾时应具备一定的阻燃性能，即不易燃烧或极少燃烧。

这要求电缆使用的材料具有较高的阻燃性能，能够有效防止明火蔓延，减少火灾事故造成的损失。

2.烟雾生成量电缆在燃烧过程中产生的烟雾会对人体造成严重危害。

因此，电缆的阻燃性能还包括要求烟雾生成量尽量小，减少对人员逃生和消防人员灭火工作的干扰。

3.有毒气体生成量电缆在燃烧过程中还会释放出有害气体，如二氧化碳、一氧化碳、氰化氢等。

这些有毒气体对人体健康造成严重威胁。

因此，电缆的阻燃性能还要求有毒气体生成量尽量小，减少对人体的危害。

三、电缆的防火与阻燃材料1.阻燃料阻燃料是一种添加在电缆材料中的化学物质，能够有效地提高电缆的阻燃性能。

常用的阻燃料有阻燃剂、阻燃剂增强剂和抗氧化剂等。

阻燃料可以通过扩散、凝固和吞噬等机理来延缓电缆的燃烧速度和降低火焰的热释放。

2.阻燃层阻燃层是一层覆盖在电缆表面的阻燃材料，可以阻止电缆因外界火源而燃烧。

阻燃层通常采用可溶性或熔融的阻燃聚合物，具有良好的阻燃性能和延缓燃烧速度的效果。

关于防火电线电缆（阻燃和耐火、低烟无卤等）的特性和型号知识摘要：根据国际标准对电线电缆防火性能的要求，作者提出用相应燃烧特性的汉语拼音首位字母定型，并按规定顺序排列，作为前缀加在一般电线电缆型号之前而成为防火电线电缆的型号。

其优点是顺应国内约定俗成的习惯，简便直观，容易记忆，便于日后的增创关键词：防火电线电缆；阻燃；耐火；无卤；低卤；低烟；低毒1引言防火（Flame proof）电线电缆为具有防火性能电线电缆的总称，通常分为阻燃电线电缆和耐火电线电缆两类。

从防火安全和消防救生出发，对电线电缆防火性能的要求越来越多，例如：阻燃（Flame retardancy）--阻滞、延缓火焰沿着电线电缆的蔓延，使火灾不扩大。

耐火（Fire resistance）--在火焰燃烧情况下能保持一定时间的运行，即保持线路的完整性（Circuit integrity）。

无卤（Free halogen）--构成电线电缆的材料不含卤素，其燃烧产物的腐蚀性较低。

低卤（Low halogen）--构成电线电缆的材料中可含有卤素，但含量较低。

低烟（Low smoke）--电线电缆燃烧时产生的烟尘较少，即透光率较高。

低毒（LOW toxicity）--电线电缆材料燃烧时产生的气体毒性较低。

我国阻燃和耐火电线电缆的研究开发始于1982年。

经过5年时间，即1987年，许多电缆厂家已投入生产并为用户所认同。

针对当时对燃烧特性的命名和型号比较混乱的情况，笔者提出以燃烧试验方法相对应的电线电缆燃烧特性，对防火电线电缆进行分类，用汉语拼音的首位字母定型作为相应普通电线电缆型号的前缀。

其中阻燃电线电缆类的型号ZR 和耐火电线电缆类的型号NH已沿用至今。

随着防火电线电缆在开发研究中所取得的许多新进展，原有型号已不敷使用。

加之投产厂家越来越多，在制订企业标准时，对有关型号各取所需，又造成新的混乱。

最突出的表现是，电线电缆的燃烧特性相同，但名称和型号却不同。

关于阻燃防火电缆阻燃标准与耐火等级介绍关于阻燃防火电缆阻燃标准与耐火等级介绍目前，电缆行业习惯将阻燃（FireRetardant）、无卤低烟（LowSmokeHalogenFree，LSOH）或低卤低烟（LowSmokeFume，LSF）、耐火（FireResistant）等具有一定防火性能的电缆统称为防火电缆。

阻燃电缆（FlameRetardant）阻燃电缆的特点是延缓火焰沿着电缆蔓延使火灾不致扩大。

由于其成本较低，因此是防火电缆中大量采用的电缆品种。

无论是单根线缆还是成束敷设的条件下，电缆被燃烧时能将火焰的蔓延控制在一定范围内，因此可以避免因电缆着火延燃而造成的重大灾害，从而提高电缆线路的防火水平。

无卤低烟阻燃电缆（LSOH）无卤低烟电缆的特点是不仅具有优良的阻燃性能，而且构成低烟无卤电缆的材料不含卤素，燃烧时的腐蚀性和毒性较低，产生极少量的烟雾，从而减少了对人体、仪器及设备的损害，有利于发生火灾时的及时救援。

无卤低烟阻燃电缆虽然具有优良阻燃性、耐腐蚀性及低烟浓度，但其机械和电气性能比普通电缆稍差。

低卤低烟阻燃电缆（LSF）低卤低烟阻燃电缆的氯化氢释放量和烟浓度指标介于阻燃电缆与无卤低烟阻燃电缆之间。

低卤（LowHalogen）电缆的材料中亦会含有卤素，但含量较低。

这种电缆的特点是不仅具备阻燃性能，而且在燃烧时释放的烟量较少，氯化氢释放量较低。

这种低卤低烟阻燃电缆一般以聚氯乙烯（PVC）为基材，再配以高效阻燃剂、HCL吸收剂及抑烟剂加工而成。

因此这种阻燃材料显著改善了普通阻燃聚氯乙烯料的燃烧性能。

耐火电缆（FireResistant）耐火电缆是在火焰燃烧情况下能保持一定时间的正常运行，可保持线路的完整性（CircuitIntergrity）。

耐火阻燃电缆燃烧时产生的酸气烟雾量少，耐火阻燃性能大大提高，特别是在燃烧时，伴随着水喷淋和机械打击震动的情况下，电缆仍可保持线路完整运行。

阻燃电缆标准及等级电缆涉及火灾安全的主要技术指标是CO2电缆的阻燃性、烟雾的密度和气体的有毒性。

中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆，包括有卤、无卤、低烟等产品，在国内已生产使用了十多年，对防火安全具有重要意义。

但由于没有国际标准、也无国家标准，因此在产品名称、型号、技术要求和试验方法等方面比较混乱，有的还与国际要求不一致。

为统一国内的生产和使用，并适应国际贸易和经济技术交流的需要，制定本标准。

考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品，而欲达此目的一般并不需要改变电线电缆的结构，而是改变所用的材料。

因此，不采用逐个制定产品标准的方法而是制定本通则，把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定，推荐了可供采用的阻燃和耐火材料，并用相应标记加在普通产品型号的前面，以与普通产品相区别。

在本标准中，有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准：IEC 60331： 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332： 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754： 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034： 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。

如需编制单列产品标准，则相关内容必须符合本通则的规定。

本标准的附录A、附录B和附录C为资料性附录。

本标准为首次制定的国家标准。

本标准由中国电器工业协会提出。

本标准由全国电线电缆标准化委员会归口。

本标准负责起草单位：上海电缆研究所。

本标准参加起草单位：公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。

本标准起草人：徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。

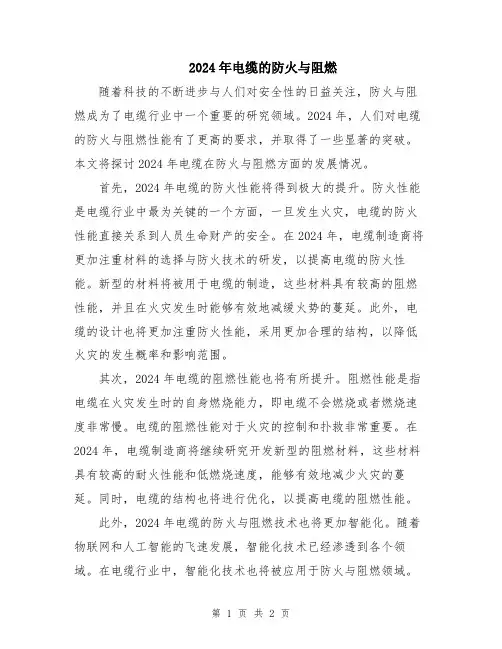

2024年电缆的防火与阻燃随着科技的不断进步与人们对安全性的日益关注，防火与阻燃成为了电缆行业中一个重要的研究领域。

2024年，人们对电缆的防火与阻燃性能有了更高的要求，并取得了一些显著的突破。

本文将探讨2024年电缆在防火与阻燃方面的发展情况。

首先，2024年电缆的防火性能将得到极大的提升。

防火性能是电缆行业中最为关键的一个方面，一旦发生火灾，电缆的防火性能直接关系到人员生命财产的安全。

在2024年，电缆制造商将更加注重材料的选择与防火技术的研发，以提高电缆的防火性能。

新型的材料将被用于电缆的制造，这些材料具有较高的阻燃性能，并且在火灾发生时能够有效地减缓火势的蔓延。

此外，电缆的设计也将更加注重防火性能，采用更加合理的结构，以降低火灾的发生概率和影响范围。

其次，2024年电缆的阻燃性能也将有所提升。

阻燃性能是指电缆在火灾发生时的自身燃烧能力，即电缆不会燃烧或者燃烧速度非常慢。

电缆的阻燃性能对于火灾的控制和扑救非常重要。

在2024年，电缆制造商将继续研究开发新型的阻燃材料，这些材料具有较高的耐火性能和低燃烧速度，能够有效地减少火灾的蔓延。

同时，电缆的结构也将进行优化，以提高电缆的阻燃性能。

此外，2024年电缆的防火与阻燃技术也将更加智能化。

随着物联网和人工智能的飞速发展，智能化技术已经渗透到各个领域。

在电缆行业中，智能化技术也将被应用于防火与阻燃领域。

例如，电缆制造商可以在电缆中植入智能传感器，通过实时监测电缆的温度和烟雾浓度等数据，来提前判断火灾的发生，并采取相应的措施来避免火灾的发生和扩大。

此外，智能化技术还可以使电缆自动启动灭火系统或者发送警报信号，以及远程监控电缆的状态等。

总之，2024年电缆在防火与阻燃方面将取得显著的发展。

电缆制造商将更加注重材料的选择与防火技术的研发，以提高电缆的防火性能和阻燃性能。

同时，智能化技术的应用也将使电缆的防火与阻燃更加智能化。

这些发展将为电缆行业的安全性能提供更加可靠的保障，保护人们的生命财产安全。

阻燃和耐火型电线电缆安全认证规定随着电气化水平不断提高，在现代生活中，电线电缆已经成为一种必不可少的电气设备。

电线电缆的安全性对人们的生命财产安全产生了紧要的影响，因此在生产、销售和使用过程中，必需订立严格的安全标准和规范。

本文就阻燃和耐火型电线电缆的安全认证规定进行阐述。

一、阻燃和耐火型电线电缆1.阻燃电线电缆阻燃电线电缆，简称阻燃电缆，是指在肯定条件下停止燃烧的电线电缆。

一旦有火灾发生，假如电线电缆自身的燃烧性能不能充足要求，就会燃烧起来，导致火势更加严重。

阻燃电线电缆具有肯定的火灾防备本领，能有效减小火灾事故的发生。

2.耐火型电线电缆耐火型电线电缆是指在肯定条件下能保持正常工作的电线电缆。

在火灾时，耐火型电线电缆能保持肯定的电气性能，保障其在火灾中的正常运作，为人们的生命财产安全供给了保障。

二、阻燃和耐火型电线电缆的相关认证规定阻燃和耐火型电线电缆的安全性至关紧要，因此有关认证规定也特别严格。

1. 产品标准阻燃电线电缆应符合国家强制性标准GB/T 19666-2005《电线电缆燃烧试验方法》和GB/T 18380.3-2001《电线电缆燃烧试验第3部分：垂直燃烧试验》的要求。

耐火型电线电缆应符合国家强制性标准GB/T 19216.21-2003《电线电缆垂直绝缘耐火试验方法第21部分：垂直燃烧试验方法》，并充足GB/T 19216.31-2003《电线电缆水淋试验方法第31部分：标准水淋试验方法》的要求。

2. 产品认证阻燃和耐火型电线电缆在生产过程中必需经过专业机构的认证和检测，确保其符合标准。

依据国家强制性《电线电缆产品质量认证规定》和《电线电缆安全认证规定》，阻燃和耐火型电线电缆产品需要进行CCC(中国强制性产品认证)认证，也可以选择CQC(中国质量认证中心)认证、国际IEC认证等认证方式。

在产品认证时，需要供给符合相关认证标准的样品，如不符合标准将被淘汰。

3. 产品检测阻燃和耐火型电线电缆在生产过程中也需要进行多次检测，以确保其质量和性能的稳定性。

电线电缆及其阻燃级别设计电线电缆是电力系统中的重要组成部分，用于输送电能和传输信号。

在电线电缆的设计中，阻燃性能是一个重要的考虑因素。

正确选择和设计电线电缆的阻燃级别，可以提高电力系统的安全性和可靠性。

本文将介绍电线电缆及其阻燃级别的设计。

电线电缆的阻燃性能是指当电线电缆遭遇火灾时，其燃烧速度、烟雾密度、毒性气体排放等特性。

阻燃性能的好坏对人员的生命安全、设备的保护、企业的财产安全等都具有重要影响。

因此，在电线电缆设计中，应该根据使用环境和要求选择合适的阻燃级别。

首先，根据国家标准和行业标准，电线电缆的阻燃性能按照阻燃级别进行分类。

常见的阻燃级别有A级、B级、C级、D级等。

其中，A级是最高级别，具有最佳的阻燃性能，D级是最低级别，具有最差的阻燃性能。

在设计电线电缆的阻燃级别时，需要考虑以下几个因素：1.使用环境：根据电线电缆使用的环境不同，选择相应的阻燃级别。

例如，在高温、易燃、易爆的环境中，应该选择阻燃性能更好的电线电缆。

2.用途要求：根据电线电缆的用途要求选择阻燃级别。

例如，供电线路、通信线路、控制线路等不同用途的电线电缆，可以选择不同的阻燃级别。

3.安全性要求：根据安全性要求选择适当的阻燃级别。

电线电缆的阻燃性能越好，遇到火灾时的安全性越高。

此外，在电线电缆的阻燃设计中，还应该考虑电线电缆的结构和材料选择。

例如，电线电缆的绝缘层和护套层可以采用阻燃材料，提高电线电缆的阻燃性能。

此外，选择具有低烟雾、低毒性的材料也可以提高电线电缆的阻燃性能。

总之，电线电缆的阻燃级别设计是电力系统中的一个重要问题。

正确选择和设计电线电缆的阻燃级别可以提高电力系统的安全性和可靠性。

在设计中应该根据使用环境、用途要求和安全性要求选择合适的阻燃级别，并考虑电线电缆的结构和材料选择。

通过合理的阻燃级别设计，可以保证电力系统的稳定运行，并防止火灾事故的发生。

阻燃和耐火电线电缆通则
阻燃和耐火电线电缆通则是指电线电缆必须具备抗火性能，以保证在火灾等紧急情况下不会加剧火势，从而保护人员生命安全和财产损失。

通则包括以下几点：
1. 阻燃和耐火性能必须符合国家相关标准和规定。

2. 阻燃和耐火电线电缆应该通过国家权威机构的检测和认证。

3. 阻燃和耐火电线电缆应该在特定环境下进行可靠的使用测试。

4. 阻燃和耐火电线电缆应该用于生命安全风险较高的场所，如高层建筑、地铁、交通枢纽、医院、学校等。

5. 阻燃和耐火电线电缆应该得到专业人员的正确安装和维护，确保其正常运行和安全使用。

总之，阻燃和耐火电线电缆通则的实施可以有效提高电线电缆的防火性能，防止火灾扩散和蔓延，确保人员和财产的安全。

阻燃和耐火电线电缆通则执行标准GB/T19666—2005一、型号1、型号组成阻燃和耐火电线电缆的型号由产品燃烧特性代号和相关电线电缆型号两部分组成，见图1。

……………………………图1….阻燃和耐火电线电缆的型号组成2、燃烧特性代号和顺序排列2．1、燃烧特性代号见表1省略），底烟，底毒，阻燃或耐火的顺序排列。

3；电线电缆型号电线电缆型号一般由系列代号，材料代号和使用特性，结构特征组成。

在本标准中直接采用相关电线电缆的型号，但下列代好意义扩展如下；Y—聚乙烯或聚烯径绝缘或护套；YJ—交联聚乙烯或交联聚烯径绝缘或护套；3—聚乙烯或聚烯径外护套；4—交联聚乙烯或弹性替外护套；6—非磁性金属带凯装；7—非磁性金属丝凯装；产品用“型号，规格及本标准编号/相关产品标准编号”表示。

相关产品标准参见附录A。

示例1：聚氯乙烯绝缘聚氯乙烯护套阻燃A类电力电缆为：ZA－VV….规格（略）GB/T19666—2005/GB/T12706.1—2002示例2：绞联聚乙烯绝缘聚氯乙烯护套阻燃B类电力电缆为：ZB－YJV…规格（略）GB/T19666—2005/GB/T12706.1—2002示例3：绞联聚乙烯绝缘聚氯乙烯护套阻燃C类电力电缆为：ZCN－YJV…规格（略）GB/T19666—2005/GB/T12706.1—2002示例4：绞联聚乙烯绝缘聚氯乙烯护套无卤低烟阻燃B类电力电缆为：WDZB－YJV…规格（略）GB/T19666—2005/GB/T12706.1—2002示例5：聚氯乙烯绝缘阻燃D类固定布线用电线为：ZD－BV…规格（略）GB/T19666—2005/GB5023.3—1997示例6：聚氯乙烯绝缘轻型聚氯乙烯护套阻燃C类电缆为：ZC－BVV…规格（略）GB/T19666—2005/GB5023.4—1997示例7：聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃A类控制电缆为：ZA－KVV22…规格（略）GB/T19666—2005/GB9330—1988示例8：聚烯烃绝缘填充式挡潮层聚烯烃护套单层纵包扎纹钢带铠装聚烯烃外套无卤低烟阻燃B类市内通信电缆为：WDZB－HYAT53…规格（略）GB/T19666—2005/GB/T13849.2—1993.。

阻燃、耐火及矿物绝缘电缆的特性及其敷设规程13.7.1 一般规定1.为防止电线电缆引起火灾，减少电线电缆在火灾中所造成的人身伤亡和财产损失，保证消防设备电源线，在火灾中仍能维持其完整性，制定本规程。

2.本规程适用于，新建、扩建及改建的民用建筑1KV及以下的消防线路和设计所设计的线路。

3.防火电线电缆的采用，应根据设计要求采用，根据防火等级的要求，可采用阻燃电线电缆，耐火电线电缆及矿物绝缘电缆。

4.阻燃电线电缆具有阻燃性，并应通过GB/T18380.3规定不同等级试验如表13.7.1.4。

表13.7.1.4 阻燃试验标准GB/T18380.3—2001（阻燃试验）阻燃级别供火时间（min）试用容量（L/m）合格判定焦化高度（m）自息时间（min）A 40 7 ≤ 2.5 ≤60B 40 3．5 ≤ 2.5 ≤60C 20 1．5 ≤ 2.5 ≤60D 20 0．5 ≤ 2.5 ≤60注:D级标准只适用于直径小于等于12mm的电线电缆。

５.耐火电线电缆，应具有耐火特性，并通过GB/T12666.6标准检验确认。

其要求应符合表13.7.1.5的规定。

表13.7.1.5 耐火试验GB/T12666—2008（耐火试验）供火温度/℃供火时间/min 合格判定750+50-0 90 2A熔丝不断耐火电线电缆根据其非金属材料的阻燃性能，可分为阻燃电线电缆和非阻燃耐火电线电缆。

6.无卤低烟电线电缆试验应符合表13.7.1.6的要求:表13.7.1.6 无卤试验和低烟试验GB/T17650.2—1998（无卤试验）GB/T17651.2—1998（低烟试验）pH加权值电导率最小透光率pH≥ 4.3 r≤10μs/㎜T≥60%无卤低烟阻燃电线电缆，应具有无卤、低烟及阻燃性能，还应具有耐火性能。

7.矿物绝缘电缆(1) 矿物绝缘电缆采用矿物绝缘材料和金属铜套，在火焰中应具有不燃性能和无烟无毒的性能。

(2) 矿物绝缘电缆除应通过GB/T12666.6耐火试验外，还应具有抗喷淋水和抗机械撞击能力。

带您全面了解普通电缆、阻燃、耐火电缆性能、种类及适用场合！1、电线电缆的分类1.1 一般规定1．1．1 电线电缆根据其本身具有的燃烧特性，主要有普通电线电缆、阻燃电线电缆、耐火电线电缆、无卤低烟阻燃电线电缆、无卤低烟阻燃耐火电线电缆及矿物绝缘电缆。

1．1．2 电力电缆、控制电缆、信息传输电缆等电缆除应符合本规范的规定外，其他电性能和机械物理性能等有关性能均应符合相关产品标准的规定。

1．1．3 阻燃或耐火电线电缆型号的表示方法见附录A，其主要种类见附录B。

1．2 普通电线电缆1．2．1 普通电线电缆不具有阻燃、耐火、无卤及低烟特性。

1．3 阻燃电线电缆1．3．1 阻燃电线电缆应具有阻燃特性，单根电线电缆的阻燃性能应符合表3.3.1的规定。

1．3．2 阻燃电线电缆按阻燃级别可分为A、B、C、D四类（级），成束阻燃性能应符合表3.3.2的规定。

1．4 耐火电线电缆1．4．1 耐火电线电缆应具有耐火的特性。

1．4．2 电线电缆耐火性能应符合表3.4.2的规定。

1．5 无卤低烟阻燃电线电缆1．5．1 无卤低烟阻燃电线电缆除满足阻燃特性外还应具有无卤特性及低烟特性。

1．5．2 无卤性能应符合表3.5.2的规定。

1．5．3 低烟性能应符合表3.5.3的规定。

1．6 无卤低烟阻燃耐火电线电缆1．6．1 无卤低烟阻燃耐火电线电缆除具有无卤、低烟及阻燃性能外，还应具有耐火性能。

1．6．2 无卤低烟阻燃耐火电线电缆性能应符合GB/T 19666的有关规定。

1．7 矿物绝缘电缆1．7．1 矿物绝缘电缆具有不燃、无烟、无毒和耐火的特性，通常由铜导体、氧化镁绝缘材料、铜或铜合金护套构成，性能符合国家标准《额定电压750V及以下矿物绝缘电缆及终端》GB/T13033有关规定的电缆。

1．7．2 矿物绝缘电缆可采用有机材料包覆作为外护套，其外护套应满足无卤、低烟、阻燃的要求。

2、电线电缆使用场所的分级2．0．1 电线电缆使用场所应根据建筑物的使用性质、火灾危险性、疏散和扑救难度等分为特级、一级、二级、三级，并宜符合表4.0.1的规定。
