《模拟电子技术》期末考试复习题班级:学号:姓名:成绩:一、填空题1.硅二极管导通时的正向管压降约为____ V,锗二极管导通时的管压降约为____ V。
二极管的两端加正向电压时,有一段死区电压,锗管约为____V,硅管约为____V。
0.70.30.20.52.半导体具有____特性、____特性和____的特性。
掺杂热敏光敏3.电路中流过二极管的正向电流过大,二极管将会____;如果施加在二极管两端的反向电压过高,二极管将会____。
烧坏(开路)击穿(短路)4.使用二极管时,应考虑的主要参数是________和________。
最大整流电流(额定电流)最高反向工作电压(耐压)5.理想二极管的特点是正向导通时管压降为____,反向截止时反向电流为____。
0V0A6.用万用表测量二极管的正反向电阻时,若正、反向电阻均接近于零,则表明该二极管已____;若正、反向电阻均接近于无穷大,则表明二极管已____。
击穿烧坏7.在晶体管中,I E与I B、I C的关系为_________。
I E=I B+I C8.示波器是电子技术中常用的测量仪器,用于观察被测信号的____及测量被测信号的_________、_________和_________。
波形频率大小相位9.硅晶体管发射结的死区电压约为_____V,锗晶体管发射结的死区电压约为____V。
晶体管处在正常放大状态时,硅管发射结的导通电压约为_____V,锗管发射结的导通电压约为____V。
0.50.20.70.310.某晶体管的U CE不变,基极电流I B =30μA时,集电极电流I C =1. 2mA,则发射极电流I E =____ mA,若基极电流I B增大到50μA时,I C增大到2mA,则发射极电流I E =_____mA,晶体管的电流放大系数β=_____。
1.23mA2.05mA4011.用万用表测量晶体管时,应将万用表置于_____挡,并进行_____。
学院 202 -202 学年第 学期《模拟电子技术》试卷(A 卷 专业 级)考试方式: 闭卷 本试卷考试分数占学生总评成绩的 60 %(本题共5小题,每小题4分,共 20 分)一、填空题 1.多级放大电路常见的三种耦合方式中,若要求各级静态工作点互不影响,可选用 耦合方式;若要求能放大变化缓慢的信号或直流信号,可选用耦合方式;若要求能实现阻抗变换,使负载与输出级阻抗相匹配,可选用 耦合方式。
2. 某放大电路中,晶体管三个电极的电流测出分别为:I 1=1.2mA 、I 2=0.03mA 、I1=1.23mA 。
由此可知:电极1是 极,电极2是 极,电极3是极。
若已知I 1电流方向流入晶体管,则I 2电流方向与I 1电流方向 、I 3电流方向与I1电流方向 。
3. 硅二极管导通压降的典型值是 V 、锗二极管导通压降的典型值是 V ;NPN 型管的集电极电流和基极电流 晶体管;PNP 型管的集电极电流和基极电流 晶体管。
4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同,其中饱和失真和截止失真属于 失真;幅频失真和相频失真属于 失真。
5. 若反馈量使放大电路的净输入量减小,称为 反馈;若反馈量使放大电路的净输入量增大,称为 反馈。
放大电路通常采取 反馈。
6. 小功率直流稳压电源系统中滤波环节最常采用的元件是 元件;串联型直流稳压电路的调整管正常工作在 状态;开关型直流稳压电路的调整管正常工作在 状态。
(本题共10小题,每小题1分,共10分)二、 判断正、误题 1. 因为N 型半导体的多子是自由电子,所以它带负电。
( ) 2. PN 结的单向导电性只有在外加电压时才能体现出来。
( ) 3. 放大电路只有既放大电压又放大电流时,才能称为具有放大作用。
( ) 4. 发光二极管正常工作在正向导通区,其导通压降为0.7V 。
( )5. 为了获得更高的电流放大倍数而采用复合管,复合管的类型取决于第一个管子的类型。
模拟电⼦技术基础试卷及答案(期末)第1章直流电路习题解答1.1 在图1.1所⽰电路中,(1)选d 为参考点,求a V 、b V 和c V ;(2)选c 为参考点,求a V 、b V 和d V 。
图1.1 习题1.1电路图解(1)当选d 为参考点时, V 3ada ==u V V 112cd bc bdb =-=+==u u u V ;V 1cdc -==u V (2)当选c 为参考点时, 4V 13dc ad a =+=+=u u V V 2bc b ==u V ;V 1dcd ==u V 1.2 求图1.2中各元件的功率,并指出每个元件起电源作⽤还是负载作⽤。
图1.2 习题1.2电路图解 W 5.45.131=?=P (吸收); W 5.15.032=?=P (吸收) W 15353-=?-=P (产⽣); W 5154=?=P (吸收); W 4225=?=P (吸收)元件1、2、4和5起负载作⽤,元件3起电源作⽤。
1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。
图1.3 习题1.3电路图解 A2=I ; V13335=+-=I I U 电流源功率:W 2621-=?-=U P (产⽣),即电流源产⽣功率6W 2。
电压源功率:W 632-=?-=I P (产⽣),即电压源产⽣功率W 6。
1.4 求图1.4电路中的电流1I 、2I 及3I 。
图1.4 习题1.4电路图解 A 1231=-=I A 1322-=-=I 由1R 、2R 和3R 构成的闭合⾯求得:A 1223=+=I I 1.5 试求图1.5所⽰电路的ab U。
图1.5 习题1.5电路图解 V 8.13966518ab-=?+++?-=U1.6求图1.6所⽰电路的a 点电位和b 点电位。
图1.6 习题1.6电路图解 V 4126b=?-=V V 13b a =+-=V V 1.7 求图1.7中的I 及SU。
图1.7 习题1.7电路图解 A7152)32(232=?+-?+-=IV 221021425)32(22S =+-=?+-?+=I U 1.8 试求图1.8中的I 、XI、U 及XU。
《模拟电子技术》期末试卷及答案(本题每空1分,共20分)一、填空题:1. 二极管的伏安特性上分有四个区,分别是区、区、区和。
2. 双极型三极管属于控制型器件,单极型三极管属于控制型器件。
3. 理想运放的电路模型中,开环电压放大倍数A O=,差模输入电阻r i= ,输出电阻r O= ,共模抑制比K CMR= 。
4. 击穿属于碰撞式的击穿,击穿属于场效应式的击穿,这两种击穿均属于击穿,具有互逆性。
5. 共发射极组态、共集电极组态和共基组态这三种放大电路中,其中组态的放大电路放大能力最强,组态的放大电路只有电流放大能力而没有电压放大能力,组态的放大电路只有电压放大能力而没有电流放大能力。
6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。
(本题每小题1分,共10分)二、判断下列说法的正确与错误:1. 二极管只要工作在反向击穿区,就一定会造成永久型损坏。
()2. 无论是双极型三极管还是单极型三极管,其导电机理是相同的。
()3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。
()4. 射极输出器是典型的电流串联交流负反馈放大电路。
()5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。
()6. 所有放大电路的输入电压信号和输出电压信号都是反相的。
()7.设置静态工作点的目的,就是让交流信号叠加在直流载波上全部通过放大器。
()8.三极管工作中若耗散功率超过它的最大耗散功率P CM时,该管必须烧损。
()9. 理想集成运放构成的线性应用电路中,电压增益与其内部参数无关。
()10.即使是单门限电压比较器,其输出也必定是两种状态。
()(本题每小题2分,共16分)三、单选题1. P型半导体是在本征半导体中掺入微量的()价杂质元素构成的。
A.三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E=2.1V,V B=2.8V,V C=4.4V,则该管必工作在()。
模电期末考试试题及答案模拟电子技术期末考试试题一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点?A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是:A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是:A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题(每空2分,共20分)6. 运算放大器的_________端是虚拟地,即电压为0V。
7. 电压跟随器的特点是_________,输出阻抗小。
8. 一个理想的电压源的内阻是_________。
9. 模拟乘法器常用于实现_________和_________。
10. 波形发生器电路可以产生_________、_________、_________等波形。
三、简答题(每题10分,共30分)11. 解释什么是差分放大器,并简述其主要优点。
12. 描述一个基本的RC低通滤波器的工作原理。
13. 什么是振荡器?请列举至少两种常见的振荡器类型。
四、计算题(每题15分,共30分)14. 给定一个共射放大电路,其静态工作点为VB=10V,VC=20V,VE=5V,β=100。
假设晶体管的饱和压降VBE=0.7V,计算该电路的静态工作电流IE。
15. 设计一个简单的RC低通滤波器,要求截止频率为1kHz,输入信号频率为10kHz,计算所需的电阻和电容值。
答案:一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗,低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路,它能够放大两个输入端之间的差值信号,而抑制共模信号。
电路c期末考试题及答案一、选择题(每题2分,共20分)1. 电路中的基本元件不包括以下哪一项?A. 电阻B. 电容C. 电感D. 变压器答案:D2. 欧姆定律描述的是电流与电压和电阻之间的关系,其公式为:A. I = V/RB. I = V * RC. V = I * RD. V = R / I答案:A3. 在交流电路中,电感元件的阻抗是:A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案:A4. 根据基尔霍夫电压定律,一个闭合电路中:A. 总电压等于总电流B. 总电流等于总电压C. 总电压等于所有元件电压之和D. 总电流等于所有元件电流之和答案:C5. 电路中的功率因数是指:A. 有功功率与视在功率的比值B. 有功功率与无功功率的比值C. 无功功率与视在功率的比值D. 视在功率与有功功率的比值答案:A6. 以下哪个不是电路的三种基本状态之一?A. 开路B. 短路C. 负载状态D. 断路答案:D7. 串联电路中,总电阻与各部分电阻的关系是:A. 等于各部分电阻之和B. 等于各部分电阻之积C. 等于各部分电阻之差D. 等于各部分电阻之商答案:A8. 并联电路中,总电流与各分支电流的关系是:A. 等于各分支电流之和B. 等于各分支电流之积C. 等于各分支电流之差D. 等于各分支电流之商答案:A9. 理想电压源的特点是:A. 内阻为零B. 内阻无穷大C. 电压随电流变化D. 电流随电压变化答案:A10. 理想电流源的特点是:A. 内阻为零B. 内阻无穷大C. 电流恒定不变D. 电压恒定不变答案:C二、填空题(每空2分,共20分)1. 电路的基本组成包括________、________和________。
答案:电源、导线、负载2. 电路中,电阻的单位是________。
答案:欧姆(Ω)3. 交流电路中,电容元件的阻抗表达式为________。
答案:jωC4. 电路中,功率的计算公式为________。
《模拟电子技术基础》试题C卷一、填空题1、在电路中,如果流过二极管的正向电流过大,二极管将会(发热)甚至(烧坏),如果加在二极管两端的反向电压过高,二极管将会(击穿)。
2、二极管的主要特性是(单向导电性)。
3、晶体管的输出特性主要分为3个区域,即(放大区)、(截止区)、(饱和区)。
晶体管用作放大器时工作在(放大)区。
4、晶体管有两个PN结,(集电结)和(发射结);3个区是(基区)、(发射区)和(集电区)。
5、某晶体管的管压降U CE不变,基极电流为20uA时,集电极电流等于2mA;这时这只晶体管的β=(100)。
若基极电流增加到25uA,集电极电流为(2.5 mA)。
6、使晶体管工作于放大状态的外部条件是发射结(正向偏置),集电结(反向偏置)。
7、发光二极管是一种特殊二极管,它是电流控制器件,当电流达到(10~20)毫安时即发光,管压降约为(1.5~3)伏。
8、光电二极管也称光敏二极管,它能将(光)信号转换为(电流)信号,它有一个特殊的PN结,工作于(反向偏置)状态。
9、晶体管具有(电流放大)能力。
10、某晶体管的管压降U CE不变,基极电流为30 uA时,集电极电流等于3 mA;这时这只晶体管的β=(100)。
若基极电流增加到40uA,集电极电流为(4 mA)。
11、PNP型晶体管处在放大状态时,三个电极以(发射极)电位高,(集电极)电位最低。
12、某放大电路中,晶体管三个电极电流如图所示,已测出I1=1.5 mA,I2=-0.03 mA,I3= 1.53mA,由此可知:(2)此晶体管电流放大系数β为(50);(3)此晶体管类型是(PNP)型。
第二章1、晶体管放大电路没有输入信号的工作状态称为(静态),此时晶体管的工作状态在输入、输出特性曲线上对应的点称(静态工作点),该点的值用(I BQ)、(U BEQ)、(I CQ)和(U CEQ)来表示。
2、晶体管放大电路有输入信号时的工作状态称为(动态),此时放大电路在(直流)和(交流)电压共同作用下工作,电路中的电流和电压既有(直流)成分又有(交流)成分。

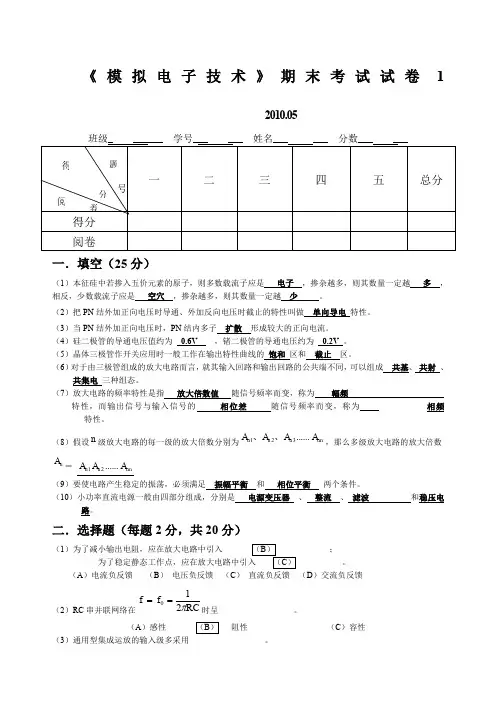

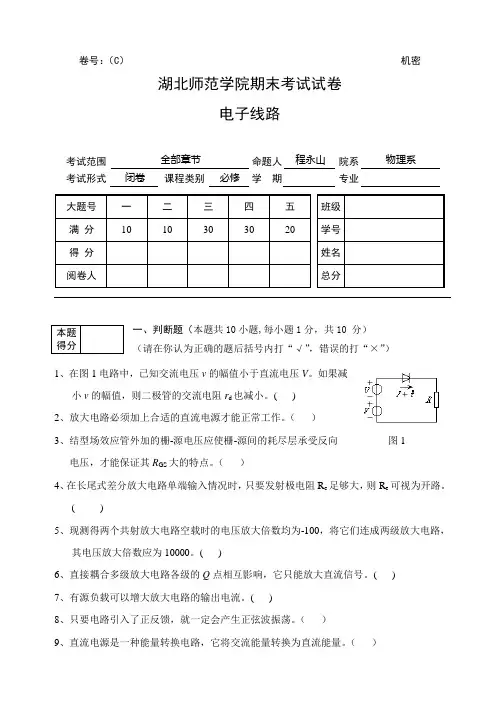

《模拟电子技术》期末考试试卷12010.05一.填空(25分)(1)本征硅中若掺入五价元素的原子,则多数载流子应是 电子 ,掺杂越多,则其数量一定越 多 ,相反,少数载流子应是 空穴 ,掺杂越多,则其数量一定越 少 。
(2)把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做 单向导电 特性。
(3)当PN 结外加正向电压时,PN 结内多子 扩散 形成较大的正向电流。
(4)硅二极管的导通电压值约为 0.6V ,锗二极管的导通电压约为 0.2V 。
(5)晶体三极管作开关应用时一般工作在输出特性曲线的 饱和 区和 截止 区。
(6)对于由三极管组成的放大电路而言,就其输入回路和输出回路的公共端不同,可以组成 共基、 共射 、共集电 三种组态。
(7)放大电路的频率特性是指 放大倍数值 随信号频率而变,称为 幅频特性,而输出信号与输入信号的 相位差 随信号频率而变,称为 相频特性。
(8)假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、,那么多级放大电路的放大倍数uA = un u u A A A (21)(9)要使电路产生稳定的振荡,必须满足 振幅平衡 和 相位平衡 两个条件。
(10)小功率直流电源一般由四部分组成,分别是 电源变压器 、 整流 、 滤波 和稳压电路。
二.选择题(每题2分,共20分)(1)为了减小输出电阻,应在放大电路中引入 ; 。
(A )电流负反馈 (B ) 电压负反馈 (C ) 直流负反馈 (D )交流负反馈(2)RC 串并联网络在RC f f π210==时呈 。
(A )感性 阻性 (C )容性 (3)通用型集成运放的输入级多采用 。
(A)共基接法(B)共集接法(C)共射接法差分接法(4)两个β相同的晶体管组成复合管后,其电流放大系数约为。
(A)ββ2(C)2β(D)1+β(5)在(A)、(B)、(C)三种电路中输出电阻最小的电路是;既能放大电流,又能放大电压的电路是。
模拟电子技术基础期末试卷及参考答案一、选择题(本大题共10道小题,每小题2分,共10分。
在每小题给出的四个备选项中,只有一项是符合题目要求的,把所选项前的字母填在题后的括号内)1.利用微变等效电路可以计算晶体三极管放大电路的( )。
(a) 直流参数 (b) 交流参数(c) 静态工作点 (d) 交流和直流参数2.整流电路的主要目的是将( )。
(a) 交流信号变成直流信号 (b) 直流信号变成交流信号(c) 正弦波变成方波 (d) 高频信号变成低频信号3.若要设计一个振荡频率在kHz 1~Hz 100范围内可调的正弦波振荡电路,则应采用最为合适的振荡电路为( )正弦波振荡电路。
(a) RC 型 (b) LC 型(c) 石英晶体 (d) 555G 5 4.在放大电路中,场效应管应工作在( )。
(a) 可变电阻区 (b) 饱和区(c) 截止区 (d)击穿区5 .阻容耦合放大电路的直流负载线与交流负载线的关系为( )。
(a ) 不会重合 (b )一定会重合 (c ) 平行 (d )有时会重合 6.功率输出级电路如题1.6图所示,已知V sin 102i t u ω=,V 18=CC V ,Ω=8L R 则电路的输出功率约为( )。
(a) 12.5W (b) 25W(c) 50W (d) 100W 题1.6图7.电路如题1.7图所示,122R R =,Ω=k 3R ,μF 047.0=C ,该电路能输出( )。
(a) 1.13kHz 方波 (b) 1.13kHz 三角波(c) 520Hz 正弦波 (d) 1.13kHz 正弦波 8. 共模抑制比CMR K 越大,表明电路( )。
放大倍数越稳定(b) 交流放大倍数越大(c) 抑制温漂的能力越强(d) 输入信号中的差模成份越大9.为了抑制零点漂移,集成运放的输入级一般采用( )。
(a) 共射极放大电路 (b) 共集电极放大电路(c )共基极放大电路 (d) 差动放大电路 题1.7图 10 .题1.10图所示电路的负载L R 中所获得的电流=L I ( )。

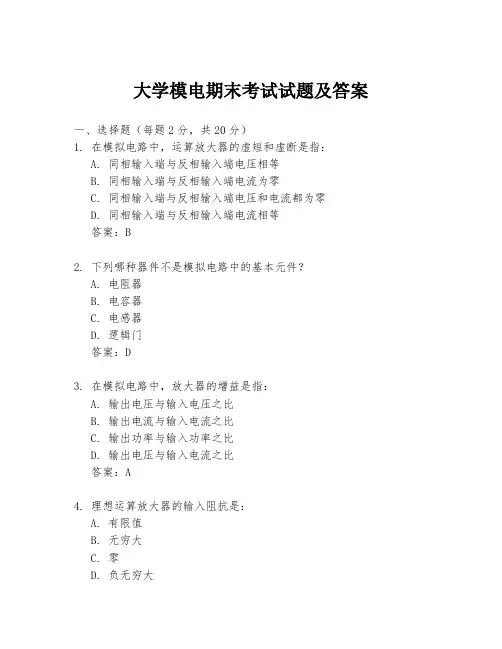

大学模电期末考试试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的虚短和虚断是指:A. 同相输入端与反相输入端电压相等B. 同相输入端与反相输入端电流为零C. 同相输入端与反相输入端电压和电流都为零D. 同相输入端与反相输入端电流相等答案:B2. 下列哪种器件不是模拟电路中的基本元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D3. 在模拟电路中,放大器的增益是指:A. 输出电压与输入电压之比B. 输出电流与输入电流之比C. 输出功率与输入功率之比D. 输出电压与输入电流之比答案:A4. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 负无穷大答案:B5. 模拟电路中的反馈类型包括:A. 正反馈B. 负反馈C. 正反馈和负反馈D. 以上都不是答案:C6. 以下哪种电路不是滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 整流器答案:D7. 在模拟电路中,对数放大器的作用是:A. 放大电流B. 放大电压C. 放大对数信号D. 缩小电压答案:C8. 模拟电路中,为了减小温度漂移,通常采用:A. 串联稳压B. 并联稳压C. 温度补偿D. 负反馈答案:C9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 微分和微分D. 积分和积分答案:B10. 在模拟电路中,为了实现信号的隔离,通常采用:A. 变压器B. 电容器C. 电感器D. 电阻器答案:A二、填空题(每题2分,共20分)1. 运算放大器的输入端具有______输入阻抗和______输出阻抗。
答案:高;低2. 在模拟电路中,为了实现放大器的稳定性,通常采用______。
答案:负反馈3. 模拟电路中的滤波器可以分为______滤波器、______滤波器和______滤波器。
答案:低通;高通;带通4. 模拟电路中的信号放大器通常由______、______和______组成。
