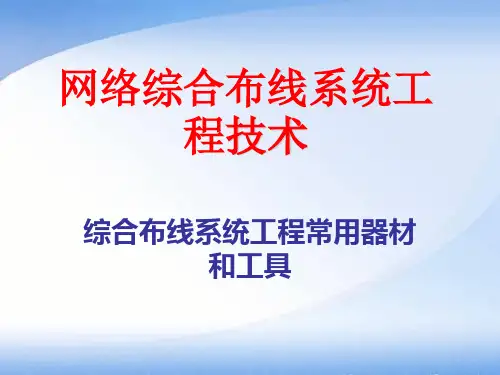

网络综合布线系统工程常用器材和工具
- 格式：ppt
- 大小：3.47 MB
- 文档页数：4
下载文档原格式
合集下载
综合布线系统常用器材和工具
西亚斯国际学院
非屏蔽双绞线缆
非屏蔽双绞线（UnshieldedTwisted Pair，缩 写UTP）是一种数据传输线，由四对不同颜色的 传输线所组成，广泛用于以太网路和电话线中， 如图3-1所示。非屏蔽双绞线电缆最早在1881年 被用于贝尔发明的电话系统中。1900年美国的 电话线网络亦主要由UTP所组成，由电话公司所 拥有。
图3-6 非屏蔽超五类电缆生产工艺流程
西亚斯国际学院
（2）第二道生产工序为导线覆盖绝缘层
在这个工序，要特别注意保证绝缘外径、 同轴度和延伸率。表4-1为绝缘线检测项目、 检测指标和测试方法。
序号 1 2 3 4 5 6 7
表3-1 绝缘线检测项目、指标和方法
检查项目
导体直径(mm)
绝缘外径(mm)

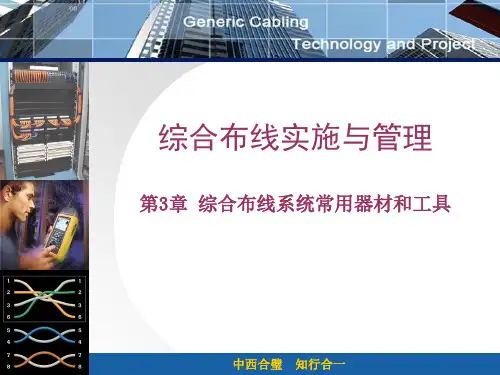

综合布线实施与管理
第3章 综合布线系统常用器材和工具
中西合璧 知行合一
第三章 综合布线系统常用器材和工具 3.1 网络传输线缆 3.1.1 双绞电缆 3.1.2 同轴电缆 3.1.3 光纤与光缆 3.2 综合布线连接器件 3.2.1 电缆连接器件 3.2.2 光缆连接器件 3.3 机柜 3.4 线管和线槽 3.4.1 线管 3.1.2 线槽 3.5 桥架 3.6 其他常用工具 3.7 习题 3.8 实训项目 实训项目一 RJ-45水晶头端接和跳线制作及测试实训 实训项目二 网络模块原理端接实训 实训项目三 RJ-45网络配线架端接实训 实训项目四 110型通信跳线架端接实训
（3）第三道工序电缆绞对
电缆制造过程中，将绝缘线芯绞合成线组， 除了保持回路传输参数稳定，增加电缆弯曲性能 便于使用，还可以减少电缆组间的电磁耦合，利 用其交叉效应来减小线对/组间的串音。绞对工 艺过程如图4-8所示,检测项目、指标和测试方法 要求为表4-2。
非屏蔽双绞线缆
非屏蔽双绞线（UnshieldedTwisted Pair，缩 写UTP）是一种数据传输线，由四对不同颜色的 传输线所组成，广泛用于以太网路和电话线中， 如图3-1所示。非屏蔽双绞线电缆最早在1881年 被用于贝尔发明的电话系统中。1900年美国的 电话线网络亦主要由UTP所组成，由电话公司所 拥有。
图3-6 非屏蔽超五类电缆生产工艺流程
西亚斯国际学院
（2）第二道生产工序为导线覆盖绝缘层
在这个工序，要特别注意保证绝缘外径、 同轴度和延伸率。表4-1为绝缘线检测项目、 检测指标和测试方法。
序号 1 2 3 4 5 6 7
表3-1 绝缘线检测项目、指标和方法
检查项目
导体直径(mm)
绝缘外径(mm)
综合布线实施与管理
第3章 综合布线系统常用器材和工具
中西合璧 知行合一
第三章 综合布线系统常用器材和工具 3.1 网络传输线缆 3.1.1 双绞电缆 3.1.2 同轴电缆 3.1.3 光纤与光缆 3.2 综合布线连接器件 3.2.1 电缆连接器件 3.2.2 光缆连接器件 3.3 机柜 3.4 线管和线槽 3.4.1 线管 3.1.2 线槽 3.5 桥架 3.6 其他常用工具 3.7 习题 3.8 实训项目 实训项目一 RJ-45水晶头端接和跳线制作及测试实训 实训项目二 网络模块原理端接实训 实训项目三 RJ-45网络配线架端接实训 实训项目四 110型通信跳线架端接实训
（3）第三道工序电缆绞对
电缆制造过程中，将绝缘线芯绞合成线组， 除了保持回路传输参数稳定，增加电缆弯曲性能 便于使用，还可以减少电缆组间的电磁耦合，利 用其交叉效应来减小线对/组间的串音。绞对工 艺过程如图4-8所示,检测项目、指标和测试方法 要求为表4-2。
信息网络布线系统工程常用器材和工具

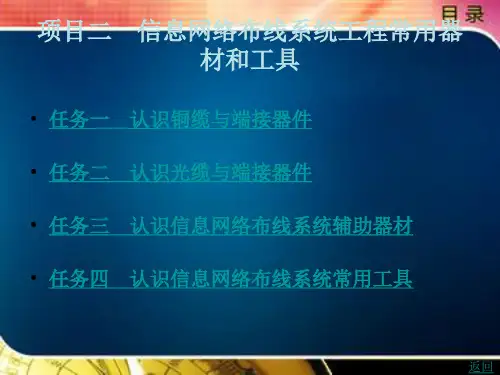

项目二 信息网络布线系统工程常用器 材和工具
• 任务一 认识铜缆与端接器件 • 任务二 认识光缆与端接器件 • 任务三 认识信息网络布线系统辅助器材 • 任务四 认识信息网络布线系统常用工具
返回
任务一 认识铜缆与端接器件
• 通常是由几根或几组导线 (每组至少两根) 绞合而成的类似绳索的电 缆， 每组导线之间相互绝缘， 并常围绕着一根中心扭成， 整个外面 包有高度绝缘的覆盖层。 电缆具有内通电， 外绝缘的特征。 铜缆只 有经过端接才能实现数据的传输和通信， 在端接中就需要相应的器 件。 随着通信技术的发展和制造水平的提高， 铜缆和端接器件也是 日新月异， 发展较快。本任务就对一些常用的铜缆器件进行介绍。
上一页 下一页 返回
上一页 下一页 返回
任务一 认识铜缆与端接器件
• １) 超五类双绞线 • 超五类双绞线是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及
橡胶护套组成， 线序颜色分别为白橙、 橙、 白绿、 绿、 白蓝、 蓝、 白棕、 棕。 标称裸铜 (ＢＣ) 线径为 ０.５１ ｍｍ (线规为２４ＡＷ Ｇ)， 绝缘线径为 ０.９ ｍｍ 左右。 超五类双绞线的传输距离为 １ ００ ｍ， 主要用于水平子系统， 百兆到桌面的布线方式。 随着千兆 以太网的逐步普及， 超五类正在被淘汰， 产品的价格也在大幅下降， 如图 ２-１-１ 所示。 • ２) 六类双绞线 • 六类双绞线也是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及 橡胶护套组成， 线序相同。 与超五类双绞线不同的是， 六类线多了 一个塑料十字骨架， 将 ４ 个线对分为 ４ 个部分； 另外六类双绞线 线对的缠绕更密， 线径更粗， 如图 ２-１-２、 图 ２-１-３ 所示。
上一页 下一页 返回
任务一 认识铜缆与端接器件
• 任务一 认识铜缆与端接器件 • 任务二 认识光缆与端接器件 • 任务三 认识信息网络布线系统辅助器材 • 任务四 认识信息网络布线系统常用工具
返回
任务一 认识铜缆与端接器件
• 通常是由几根或几组导线 (每组至少两根) 绞合而成的类似绳索的电 缆， 每组导线之间相互绝缘， 并常围绕着一根中心扭成， 整个外面 包有高度绝缘的覆盖层。 电缆具有内通电， 外绝缘的特征。 铜缆只 有经过端接才能实现数据的传输和通信， 在端接中就需要相应的器 件。 随着通信技术的发展和制造水平的提高， 铜缆和端接器件也是 日新月异， 发展较快。本任务就对一些常用的铜缆器件进行介绍。
上一页 下一页 返回
上一页 下一页 返回
任务一 认识铜缆与端接器件
• １) 超五类双绞线 • 超五类双绞线是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及
橡胶护套组成， 线序颜色分别为白橙、 橙、 白绿、 绿、 白蓝、 蓝、 白棕、 棕。 标称裸铜 (ＢＣ) 线径为 ０.５１ ｍｍ (线规为２４ＡＷ Ｇ)， 绝缘线径为 ０.９ ｍｍ 左右。 超五类双绞线的传输距离为 １ ００ ｍ， 主要用于水平子系统， 百兆到桌面的布线方式。 随着千兆 以太网的逐步普及， 超五类正在被淘汰， 产品的价格也在大幅下降， 如图 ２-１-１ 所示。 • ２) 六类双绞线 • 六类双绞线也是由４ 个绕线对、 １ 条撕裂绳 (ｒｉｐ ｃｏｒｄ) 及 橡胶护套组成， 线序相同。 与超五类双绞线不同的是， 六类线多了 一个塑料十字骨架， 将 ４ 个线对分为 ４ 个部分； 另外六类双绞线 线对的缠绕更密， 线径更粗， 如图 ２-１-２、 图 ２-１-３ 所示。
上一页 下一页 返回
任务一 认识铜缆与端接器件

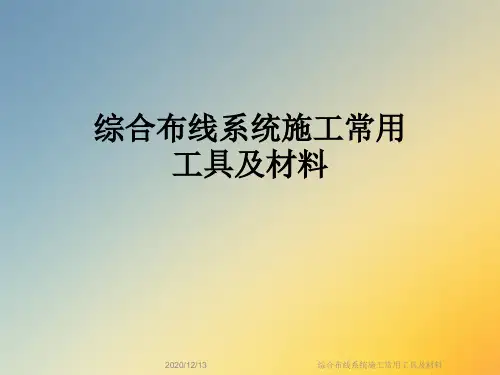

综合布线系统施工常用工具及材料
综合布线系统施工常用 工具及材料
2020/12/13
综合布线系统施工常用工具及材料
•课题1 综合Leabharlann 线施工常用工具•2.1.1 常用布线工具 •2.1.2 常用测试工具 •2.1.3 布线备件和工具
•返回
综合布线系统施工常用工具及材料
•2.1.1 常用布线工具 • 在进行综合布线时要用到许多专用工具，如果工具 选用恰当，不但能使布线工作顺利进行，还可极大的 提高工作效率，同时保证布线的高质量和规范性。
• 对于双绞线(无论是屏蔽、非屏蔽)，用户最关心 的是影响其传输效果的几个性能指标：衰减、近端串 扰、特性阻抗、分布电容、直流电阻等。
• 计算机网络综合布线使用第3、4、5、超5类、6类。
• 3类：用于语音传输及最高传输速率为10Mbps的数据传输， 目前已基本淘汰。 • 4类：用于语音传输和最高传输速率16Mbps的数据传输。 • 5类：用于语音传输和最高传输速率为100Mbps的数据传输， 是构建10M/100M局域网的主要通信介质。 • 超5类：用于语音传输和最高传输速率为155Mbps的数据传 输。与普通5类双绞线相比，超5类双绞线在传送信号时衰减更小， 抗干扰能力更强，是目前使用最广泛的类型。 • 6类：可以传输语音、数据和视频，足以应付未来高速和多 媒体网络的需要。
综合布线系统施工常用工具及材料
•（2） DSP-4000 • DSP-4000数字电缆测试仪是专用于六类线和光 纤布线系统的高性能测试工具
•Fluke DSP-4000数字线缆测试仪
综合布线系统施工常用工具及材料
•DSP-4000电缆测试仪的主要特点有：
•1） 全面超越Cat5、Cat5E和Cat6的规范要求； •2） 采用新的专用6类连接器； •3） 可测直至350MHz的高性能电缆，返回NEXT、ELFEXT、PSNEXT、 衰减、ACR、回波损耗等参数的详细结果； •4） 非常快的测试速度；完整的双向测试只需大约10秒钟； •5） 自动诊断线缆故障、以图形和文本的方式显示测试结果； •6） 可在10BASE-T和100BASE-TX以太网系统中检测网络流量，监测双 绞线的脉冲噪声，定位HUB端口连接以及确定HUB端口支持的标准； •7） 在主机和远端之间提供内置对讲模式用于进行双向语音通信。
2020/12/13
综合布线系统施工常用工具及材料
•课题1 综合Leabharlann 线施工常用工具•2.1.1 常用布线工具 •2.1.2 常用测试工具 •2.1.3 布线备件和工具
•返回
综合布线系统施工常用工具及材料
•2.1.1 常用布线工具 • 在进行综合布线时要用到许多专用工具，如果工具 选用恰当，不但能使布线工作顺利进行，还可极大的 提高工作效率，同时保证布线的高质量和规范性。
• 对于双绞线(无论是屏蔽、非屏蔽)，用户最关心 的是影响其传输效果的几个性能指标：衰减、近端串 扰、特性阻抗、分布电容、直流电阻等。
• 计算机网络综合布线使用第3、4、5、超5类、6类。
• 3类：用于语音传输及最高传输速率为10Mbps的数据传输， 目前已基本淘汰。 • 4类：用于语音传输和最高传输速率16Mbps的数据传输。 • 5类：用于语音传输和最高传输速率为100Mbps的数据传输， 是构建10M/100M局域网的主要通信介质。 • 超5类：用于语音传输和最高传输速率为155Mbps的数据传 输。与普通5类双绞线相比，超5类双绞线在传送信号时衰减更小， 抗干扰能力更强，是目前使用最广泛的类型。 • 6类：可以传输语音、数据和视频，足以应付未来高速和多 媒体网络的需要。
综合布线系统施工常用工具及材料
•（2） DSP-4000 • DSP-4000数字电缆测试仪是专用于六类线和光 纤布线系统的高性能测试工具
•Fluke DSP-4000数字线缆测试仪
综合布线系统施工常用工具及材料
•DSP-4000电缆测试仪的主要特点有：
•1） 全面超越Cat5、Cat5E和Cat6的规范要求； •2） 采用新的专用6类连接器； •3） 可测直至350MHz的高性能电缆，返回NEXT、ELFEXT、PSNEXT、 衰减、ACR、回波损耗等参数的详细结果； •4） 非常快的测试速度；完整的双向测试只需大约10秒钟； •5） 自动诊断线缆故障、以图形和文本的方式显示测试结果； •6） 可在10BASE-T和100BASE-TX以太网系统中检测网络流量，监测双 绞线的脉冲噪声，定位HUB端口连接以及确定HUB端口支持的标准； •7） 在主机和远端之间提供内置对讲模式用于进行双向语音通信。
8种综合布线施工中所使用到的工具
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。
综合布线施工常用电动工具和设备
综合布线施工常用电动工具和设备综合布线管槽系统的施工工具很多，下面介绍一些常用的电动工具和设备，对简单电工和五金工具只列出名称。
1、电工工具箱电工工具箱是布线施工中必备的工具,它一般应包括有以下工具:钢丝钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、十字螺丝批、测电笔、电工刀、电工胶带、活扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、钢锉、钢锯、电工皮带、工作手套等。
工具箱中还应常备诸如：水泥钉、木螺丝、自攻螺丝、塑料膨胀管、金属膨胀栓等小材料。
见图3-39。
2、线盘在施工现场特别是室外施工现场，由于施工范围广，不可能随地都能取到电源，因此要用长距离的电源线盘接电，线盘长度有20米、30米、50米等型号。
见图3-40。
3、五金工具(1)线槽剪线槽剪是PVC线槽专用剪，剪出的端口整齐美观。
见图3-41。
(2)台虎钳台虎钳是中小工件的锯割、凿削、锉削时的常用夹持工具之一。
顺时针摇动手柄，钳口就会将工件(如钢管)夹紧;反时针摇动手柄，就会松开工作，如图3-42所示。
做Ⅱ形横担锯割角钢，可用台虎钳夹持角钢。
锯割时，握锯弓氢手的右手施力，左手压力不要过大(主要是扶正锯架)。
锯割时的往复运行有直线往复和摆动式操作两种，一般都有是略微抬起一些，身体回到原来的位置。
但无论是哪种姿势，在锯割的过程中，要始终保持锯缝的平直。
较厚的工件(如圆钢、工字钢)一般采用远起锯。
起锯角不宜超过15°。
太大，起锯不易平稳;太小，不易切入工件。
对于薄型工件(如薄钢板、绝缘板)宜近起锯。
起锯角不宜超过15°。
起锯时，为了保证切点准确，可用拇指指甲导引锯条。
锯割金属条料、扁钢、角钢和槽钢时，应尽可能从厚面锯割下去，以增加锯条使用有效长度，避免锯齿被勾住而崩断。
(3)梯子安装管槽及进行布线拉线工序时，常常需要登高作业。
常用的梯子有直梯和人字梯两种。
直梯多用于户外登高作业，如搭在电杆上和墙上安装室外光缆;后者通常用于户内登高作业，如安装管槽、布线拉线等。
综合布线常用器材
超五类配线架
通信跳线架 通信跳线架与配线架作用相同，都是为了防止长时间的插拔，导
致接口的松动和损坏。因此使用跳线架和配线架解决设备间的连
接问题。
不同的是，通信跳线架主要用于语音配线系统。一般采用110配线
架，主要是上级程控交换机过来的接线与到桌面终端的语音信息
点连接线之间的连线和跳线部分。
（1）25对跳线架 25对跳线架满足T-568A超五类传输标准，符合 T568A和T568B线序，适用于设备间的水平布线或设备 端接，以及集中点的互配端接，如图4-50所示。 （2）50对跳线架 50对跳线架与25对跳线架具有相同的作用，但是 承载的信息量却是25对跳线架的一倍，如图4-51所示。
2）SC连接器和跳线：
ST连接器从外形来看是圆形的
SC连接器从外形来看是方形的
网络机柜 机柜是存放设备和线缆交接地方。标准U机柜以U为单位区分（ 1U=44.45mm）。 标准的机柜为：内部安装宽度19in，机柜宽度为600mm，一 般情况下:服务器机柜的深≥800 mm，而网络机柜的深≤800 mm。 具体规格见表所示：
常用综合布线专用工具 （1）RJ45口网络压线钳：用于压接RJ45水晶头，辅助作用是剥 线 （2）单口网络打线钳：主要用于跳线架打线。打线时应注意 打线刀头是否良好；打线时应对正模块，快速打下，并且用力适 当；打线刀头属于易耗品，刀头裁线次数≤1000次，超过使用次 数后需要及时更换。
图4-70 RJ45口压线钳 图4-71 单口打线钳
上下对应的8组指示灯会按照1-8顺序轮流重复闪烁。 如果有一芯或者多芯没有压接到位时，对应的指示灯不亮。
插口中，观察测试仪指示灯闪烁顺序，如果跳线线序和压接正确时，
如果有一芯或者多芯线序错误时，对应的指示灯将显示错误的线序。
综合布线工程常用器材
第2章
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。
综合布线工程 常用器材
2.1 综合布线常用的电缆器材 2.2 综合布线常用的光缆器材 2.3 综合布线常用的其他材料 2.4 综合布线常用设备 2.5 布线测试仪器及安装工具
综合布线工程常用器材
2.1 综合布线常用的电缆器材
2.1.1 双绞线 2.1.2 RJ-45接头 2.1.3 RJ-45 模块 2.1.4 配线架 2.1.5 线缆管理器 2.1.6 面板及安装盒 2.1.7 跳线
综合布线工程常用器材
双绞线常见的有3类线，5类线和超5类线，以及最新的6类线，前者线径细而后者线径粗，型号如下： 1）一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。 2）二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范 令牌传递协议的旧的令牌网。 3）三类线：指目前在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及 最高传输速率为10Mbps的数据传输主要用于10BASE--T。 4）四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输主要用于基 于令牌的局域网和 10BASE-T/100BASE-T。 5）五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和 最高传输速率为10Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。 6）超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值(ACR)和信噪比(Structural Return Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于千兆位以太网（1000Mbps）。 7）六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PSACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用 于传输速率高于1Gbps的应用。六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的 性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链 路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能 超过100m。

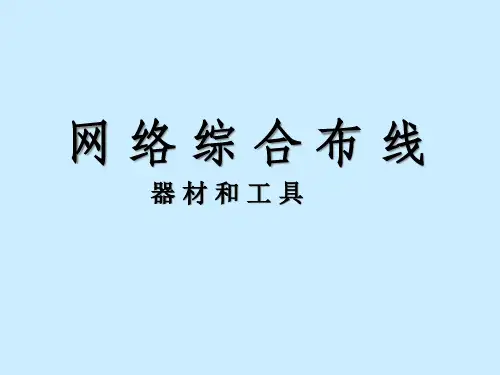

网络综合布线常用器材
双绞线的结构（超5类线）
4.1 网络综合布线常用器材（3）
同轴电缆
4.1 网络综合布线常用器材（4）
光缆结构图
4.1 网络综合布线常用器材（5）
4.1 网络综合布线常用器材（6）
4.1 网络综合布线常用器材（7）
4.1 网络综合布线常用器材（8）
4.1 网络综合布线常用器材（9）
4.1 网络综合布线常用器材（10）

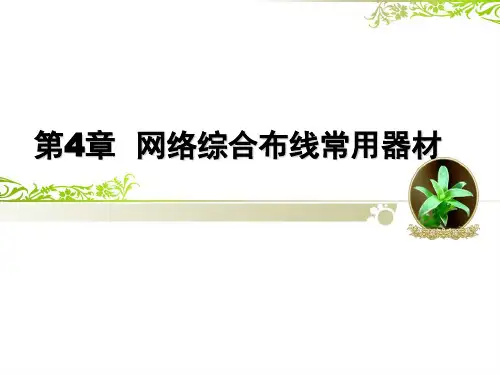

第4章 网络综合布线常用器材
4.1 网络综合布线常用器材概述
• 在综合布线过程中，除了最为主要的传输 介质，如双绞线、光纤线缆等以外，还有 很多布线设备。常用的有RJ-45插头、信息 插座、配线架、光纤连接器、剥线钳、打 线钳、网线钳、网线模块和测试仪等。
4.1 网络综合布线常用器材（1）
4.1 网络综合布线常用器材（2）
色标应用位置
4.2 综合布线常用工具（1）
4.2 综合布线常用工具（2）
4.3 综合布线常用工具（3）
4.3 综合布线常用工具（3）
4.1 网络综合布线常用器材（3）
同轴电缆
4.1 网络综合布线常用器材（4）
光缆结构图
4.1 网络综合布线常用器材（5）
4.1 网络综合布线常用器材（6）
4.1 网络综合布线常用器材（7）
4.1 网络综合布线常用器材（8）
4.1 网络综合布线常用器材（9）
4.1 网络综合布线常用器材（10）
第4章 网络综合布线常用器材
4.1 网络综合布线常用器材概述
• 在综合布线过程中，除了最为主要的传输 介质，如双绞线、光纤线缆等以外，还有 很多布线设备。常用的有RJ-45插头、信息 插座、配线架、光纤连接器、剥线钳、打 线钳、网线钳、网线模块和测试仪等。
4.1 网络综合布线常用器材（1）
4.1 网络综合布线常用器材（2）
色标应用位置
4.2 综合布线常用工具（1）
4.2 综合布线常用工具（2）
4.3 综合布线常用工具（3）
4.3 综合布线常用工具（3）
第02节、综合布线系统工程常用器材和工具
6U 8U 9U 12U 31U 36U 40U
规格型号 （宽*深*高） 530*400*300 530*400*400 530*400*450 530*400*600 600*800*1600
600*800*1800
600*800*2000
产品名称
普通网络 机柜系列
用户单 元
18U 22U 27U 31U 36U 40U 45U
大对数线品种
• 大对数线品种分为屏蔽大对数线和非屏蔽 大对数线
同轴电缆
• 同轴电缆是由一根空心的外圆柱导体及其 所包围的单根内导线所组成，柱体同导线 用绝缘材料隔开，其频率特性比双绞线好， 能进行较高速率的传输。由于它的屏蔽性 能好，抗干扰能力强，通常多用于基带传 输。
• 同轴电缆根据其直径大小可以分为：粗同 轴电缆与细同轴电缆。为了保持同轴电缆 的正确电气特性，电缆屏蔽层必须接地。 同时两头要有终端来削弱信号反射作用。
计算机网络工程使用的双绞线种类
双绞线
屏蔽双绞线 非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
• 4）六类线：该类电缆的传输频率为1MHz～ 250MHz，六类布线系统在200MHz时综合衰减串 扰比（PS-ACR）应该有较大的余量，它提供2倍 于超五类的带宽。六类布线的传输性能远远高于 超五类标准，最适用于传输速率高于1Gbps的应 用。六类与超五类的一个重要的不同点在于：改 善了在串扰以及回波损耗方面的性能，对于新一 代全双工的高速网络应用而言，优良的回波损耗 性能是极重要的。六类标准中取消了基本链路模 型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长 度不能超过100m。
规格型号 （宽*深*高） 530*400*300 530*400*400 530*400*450 530*400*600 600*800*1600
600*800*1800
600*800*2000
产品名称
普通网络 机柜系列
用户单 元
18U 22U 27U 31U 36U 40U 45U
大对数线品种
• 大对数线品种分为屏蔽大对数线和非屏蔽 大对数线
同轴电缆
• 同轴电缆是由一根空心的外圆柱导体及其 所包围的单根内导线所组成，柱体同导线 用绝缘材料隔开，其频率特性比双绞线好， 能进行较高速率的传输。由于它的屏蔽性 能好，抗干扰能力强，通常多用于基带传 输。
• 同轴电缆根据其直径大小可以分为：粗同 轴电缆与细同轴电缆。为了保持同轴电缆 的正确电气特性，电缆屏蔽层必须接地。 同时两头要有终端来削弱信号反射作用。
计算机网络工程使用的双绞线种类
双绞线
屏蔽双绞线 非屏蔽双绞线
3类（带宽16Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps）
3类（带宽16Mbps） 4类（带宽20Mbps） 5类（带宽100Mbps） 超5类（带宽100Mbps） 6类（带宽250Mbps） 7类（带宽620Mbps）
• 4）六类线：该类电缆的传输频率为1MHz～ 250MHz，六类布线系统在200MHz时综合衰减串 扰比（PS-ACR）应该有较大的余量，它提供2倍 于超五类的带宽。六类布线的传输性能远远高于 超五类标准，最适用于传输速率高于1Gbps的应 用。六类与超五类的一个重要的不同点在于：改 善了在串扰以及回波损耗方面的性能，对于新一 代全双工的高速网络应用而言，优良的回波损耗 性能是极重要的。六类标准中取消了基本链路模 型，布线标准采用星形的拓扑结构，要求的布线 距离为：永久链路的长度不能超过90m，信道长 度不能超过100m。
网络综合布线器材和工具
目
• （3）当电力电缆与控制电缆较少时，可同一 电缆桥架安装，中间要用隔板将电力电缆和控 制电缆隔开敷设。
• （4）桥架水平敷设时，桥架之间旳连接头应 尽量设置在跨距旳1/4左右处。
• （5）桥架装置应有可靠接地。长距离旳电缆 桥架每隔30-50米接地一次。
• （6）桥架在室外安装时应有其顶层加装保护 罩，预防日晒雨淋。
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料。
图4-39 电工工具箱及工具
• 2．线盘
• 用于长距离旳电源线盘接电，线盘长度有 20米、30米、50米等型号。
图4-40电源线盘
• 3．充电起子
• 充电起子，既可当螺丝刀又能用作电钻， 特殊情况下以充电电池作为动力电源。
42U
37U 32U 27U 22U 18U
高度 2.2m
2.0m
1.8m 1.6m 1.4m 1.2m 1.0m
宽度×深度 600×600 600×800 800×800 600×600 600×800 800×600 800×800 600×600 600×800 800×600 800×800 600×600 600×800 600×600 600×800 600×600 600×800 600×600
• 6．扳曲器
• 直径稍大旳（不小于25mm）电线管或不不 小于25mm旳厚壁钢管，可采用扳曲器来弯管。
图4-48 简易弯管器
• 7．曲线锯
• 主要用于锯割直线和特殊旳曲线切口旳； 能锯割木材、PVC和金属等材料。
图4-56 曲线锯
• 8．角磨机
• 角磨机用于磨平金属槽、管切割后会留下 锯齿形旳毛边，预防毛边剌穿线缆旳外套，保 护线缆。
综合布线工程常用器材
综合布线工程常用器材
1.电缆器材
RJ-45接头分为非屏蔽和屏蔽两种。屏蔽水晶头外围用屏蔽包层覆盖，其 实物外形与非屏蔽没有区别。插拔寿命不低于1000次。 采用RJ-45接头的好处：与其他设备（连接件）等牢靠连接，相对其他接 法由于其牢固连接，大大减少网络噪音的干扰。采用水晶头的弊端：是整 个链路中最容易引起串绕的地方，因为其破坏了对绞线的对绞结构。
综合布线工程常用器材
110交连硬件分为两大类：
110A：夹（跳）接线方式 适用于线路不进行改动、移位或重组的情况。110A可以适用 于所有场合，特别适合于信息插座较多的建筑物。 110P：插接线方式 适用于线路重组的场合。占用空间比110A大，不能垂直叠放在一 起，超过2000条以上的线路不使用110P。
综合布线工程常用器材
实物图
6类线缆
7类线缆
综合布线工程常用器材
1.电缆器材
双绞线电缆标识，例如： AVAYA-C SYSTEMAX 1061C+ 4/24AWG CM VERIFIED UL CAT5E 3333FEET 003456 METERS ① AVAYA-C SYSTEMIMAX 指的是该对绞线的生产商。 ② 1061C+ 指的是该对绞线的产品号码。 ③ 4/24AWG 说明这条对绞线由4对线芯24 AWG线规的线对所构成。通常AWG数 值越小，电线直径越大。 ④ CM 指通信通用电缆。 ⑤ VERIFIED UL 说明对绞线满足保险业者实验室（Underwriters Laboratories Inc. UL）的标准要求。 ⑥ CAT5E 指该对绞线通过UL测试，达到超5类标准。 ⑦ 3333FEET 003456 METERS 表示生产这条对绞时的长度点。
网络综合布线工具(1)
网络综合布线 工具
１．扎带
扎带分尼龙扎带与金属扎带.使用带 有标签的尼龙扎带〔如图4-37所示〕,在 整理线缆的同时可以加以标记；使用带有 卡头的尼龙扎带,可以将线缆轻松的固定 在面板上.
扎带使用时也可用专门工具.
2.1电工与电动工具
1．电工工具箱
布线施工中必备的工具,一般包括有:钢丝 钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、 十字螺丝批、测电笔、电工刀、电工胶带、活 扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、 钢锉、钢锯、电工皮带、工作手套等.
• 另一个用来调整测量读数的,其中4-83〔a〕 为测量接地棒,4-83〔b〕为接地极连接线,483〔c〕为接地棒短接线,4-83〔d〕为接地棒 长接线.
• 接地电阻的测量方法如图4-83所示,分3步 进行.
• 测量摇柄的速度为120r/min.
图4-83接地电阻测量仪与附件
• 4．对讲机
图4-84 对讲机
谢谢
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料.
图4-39 电工工具箱及工具
• 2．线盘 • 用于长距离的电源线盘接电,线盘长度有
20米、30米、50米等型号. • 根据不同的长度规格价钱有30~300不等
电源线盘
• 3．充电起子
• 充电起子,既可当螺丝刀又能用作电钻,特 殊情况下以充电电池作为动力电源.配合各式 通用的六角工具头可以拆卸及锁入螺丝,钻洞 等.可取代传统起子,拆卸锁入螺丝完全不费力, 提高工效.
法.
•
钳形接地电阻测量仪是一种新颖的测量工
具,它方便、快捷,外形酷似钳形电流表,测试时
不需辅助测试桩,只需往被测地线上一夹,几秒
钟即可获得测量结果.
１．扎带
扎带分尼龙扎带与金属扎带.使用带 有标签的尼龙扎带〔如图4-37所示〕,在 整理线缆的同时可以加以标记；使用带有 卡头的尼龙扎带,可以将线缆轻松的固定 在面板上.
扎带使用时也可用专门工具.
2.1电工与电动工具
1．电工工具箱
布线施工中必备的工具,一般包括有:钢丝 钳、尖嘴钳、斜口钳、剥线钳、一字螺丝批、 十字螺丝批、测电笔、电工刀、电工胶带、活 扳手、呆扳手、卷尺、铁锤、凿子、斜口凿、 钢锉、钢锯、电工皮带、工作手套等.
• 另一个用来调整测量读数的,其中4-83〔a〕 为测量接地棒,4-83〔b〕为接地极连接线,483〔c〕为接地棒短接线,4-83〔d〕为接地棒 长接线.
• 接地电阻的测量方法如图4-83所示,分3步 进行.
• 测量摇柄的速度为120r/min.
图4-83接地电阻测量仪与附件
• 4．对讲机
图4-84 对讲机
谢谢
具箱中还应常备诸如：水泥钉、木螺丝、自 攻螺丝、塑料膨胀管、金属膨胀栓等小材料.
图4-39 电工工具箱及工具
• 2．线盘 • 用于长距离的电源线盘接电,线盘长度有
20米、30米、50米等型号. • 根据不同的长度规格价钱有30~300不等
电源线盘
• 3．充电起子
• 充电起子,既可当螺丝刀又能用作电钻,特 殊情况下以充电电池作为动力电源.配合各式 通用的六角工具头可以拆卸及锁入螺丝,钻洞 等.可取代传统起子,拆卸锁入螺丝完全不费力, 提高工效.
法.
•
钳形接地电阻测量仪是一种新颖的测量工
具,它方便、快捷,外形酷似钳形电流表,测试时
不需辅助测试桩,只需往被测地线上一夹,几秒
钟即可获得测量结果.
综合布线工程实践第2章布线常用器材及安装测试工具
2.1.2 RJ-45接头
5类水晶头和6类水晶头的结构区别
2.1.3 RJ-45模块
2.1.4 配线架
2.1.5 线缆管理器
2.1.6 面板及安装盒
2.2 综合布线常用的光缆器材
表面涂层 折射率较低的包层 折射率较高的纤芯
单模光纤
多模光纤
类型
OM1 OM2 OM3 OM4 单模
纤径 (μm) 62.5/12
40Gbps以太网 100Gbps以太 40GBASE SR4 网 100GBASE SR4
33m
Not supported Not supported
82m 300m 400m 10km at 1310nm
Not supported 100m(SR4) 150m(SR4)
N/A
Not supported 100m(SR4) 150m(SR4)
8 双层屏蔽 高速宽带环境
超六类网线 10Gbps 500MHz 100米 8
屏蔽/非屏蔽 大型企业高速应用
六类网线 1000Mbps 250MHz
100米 8
屏蔽/非屏蔽 大型企业高速应用
超五类网线 100Mbps 100MHz 100米 8
屏蔽/非屏蔽 办公室家用
2.1.2 RJ-45接头
屏蔽层
布线常用器材及安装测试工具21综合布线常用的电缆器材211双绞线网线类型八类网线七类网线超六类网线六类网线超五类网线传输速率40gbps10gbps10gbps1000mbps100mbps频率带宽2000mhz600mhz500mhz250mhz100mhz传输距离30米100米100米100米100米导体线对线缆类型双层屏蔽双层屏蔽屏蔽非屏蔽屏蔽非屏蔽屏蔽非屏蔽应用环境高速宽带环境高速宽带环境大型企业高速应用大型企业高速应用办公室家用表11tia568c2网络标准的网速界限211双绞线212rj45接头屏蔽层5类水晶头和6类水晶头的结构区别212rj45接头213rj45模块214配线架215线缆管理器216面板及安装盒22综合布线常用的光缆器材表面涂层折射率较低的包层折射率较高的纤芯单模光纤多模光纤类型光纤类型1g以太网1000basesx1g以太网1000baselx10gbps以太网10gbase40gbps以太网40gbasesr4100gbps以太网100gbasesr4om162512275m550m33msupportedom250125550m550m82msupportedom350125550m550m300m100msr4100msr4om450125550m550m400m150msr4150msr4单模9125单模5km1310nm5km1310nm10km业务类型配线子系统干线子系统建筑群子系统等级类别等级类别等级类别语音3室外大对数数据电缆deeaffa7a4对eeaffa66a77a4对光纤of300of500of2000om1om2om3om4多模光缆
第四章综合布线+综合布线工程常用器材和工具
第四章综合布线+综合布线工程常用器材和工具第四章练习题一.常用的网络连接线缆都有哪些，并列举其特点和用途。
1.双绞线电缆非屏蔽双绞线（5类、超5类、6类、7类）；屏蔽双绞线（5类、超5类、6类）；超五类双绞线电缆（衰减小，串扰少，高信噪比、时延误差小，性能较高）六类双绞线电缆（6类标准对平衡双绞电缆、连接硬件、跳线、通道和永久链路作了详细的要求，提供了1～250MHz频率范围内实验室和现场测试程序的实际性能检验。
6类标准还包括提高电磁兼容性时对线缆和连接硬件平衡的要求，为用户选择更高性能的产品提供了依据，同时，它也应当满足网络应用标准组织的要求。
）七类双绞线电缆（7类标准是一套在100欧姆双绞线上支持最高600MHz带宽传输的布线标准。
1997年9月，ISO/IEC开始进行7类布线标准的研发。
从7类标准开始，布线历史上出现了“RJ”型和“非RJ”型接口的划分。
7类标准还没有最终论断，目前国际上正在积极研讨7类标准草案。
）大对数双绞线电缆（大对数电缆是由25对具有绝缘保护层的铜导线组成，传输速度为100MHz。
）2.光缆按场合（室内光缆、室外光缆、室内外通用光缆）按敷设方式（架空光缆、直埋光缆、管道光缆、水底光缆）按结构（紧套型光缆、松套型光缆、单一套型光缆）室内光缆可能会同时用于话音、数据、视频、遥测和传感等。
由于室内环境比室外要好得多，一般不需要考虑自然的机械应力和雨水等因素，所以多数室内光缆是紧套、干式、阻燃、柔韧型的光缆。
室外光缆的抗拉强度较大，保护层较厚重，并且通常为铠装（即金属皮包裹）。
二.综合布线中的连接器件都有哪些，说明其用途。
1.电缆连接器件1）网络模块、面板与底盒网络模块同样分为屏蔽模块和非屏蔽模块。
屏蔽模块通过屏蔽外壳将外部电磁波与内部电路完全隔离。
因此它的屏蔽层需与对绞线的屏蔽层连接后，形成完整的屏蔽结构。
2）网络配线架配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
本章学习要求 了解同轴电缆、超五类以上双绞线性能 熟悉五类及超五类屏蔽/非屏蔽双绞线的物理构
造及电气特性指标，熟悉光纤原理与分类 了解常用电缆、光缆连接硬件机械特性与电气
特性 熟悉常用布线工具并能熟练使用 理解光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
教学内容 3.1 电缆 3.2 光缆 3.3 连接硬件 3.4 常用工具 3.5 吹光纤敷设技术
机机械械工工业业出出版版社社
综合布线系统常用器材和工具
1、传输介质简介 网络中信息发送方与接收方之间物理通道，是网络中各
种信号传输载体 是整个综合布线系统主体，综合布线系统大部分工作都
上辐射出的电磁波所抵消，从而减少信号辐射影响 将一对或多对双绞线安置在一个塑料护套中，便形成了双
绞线电缆 双绞线电缆的每一对导线的电气特性相同，故双绞线电缆
属于平衡电缆
机机械械工工业业出出版版社社
双绞线电缆
双绞线生产过程 铜棒拉丝→单芯覆盖绝缘层→两芯绞绕→4对绞绕→覆盖外绝缘层→印刷标
记→成卷
机机械械工工业业出出版版社社
双绞线电缆
2、非屏蔽双绞线电缆UTP 非屏蔽双绞线电缆UTP由多对双绞线和一个塑料外皮构成，最
常用的UTP是4线对8芯UTP （1）UTP双绞线的连接标准 TIA/EIA 568将UTP分为6个Category（类别） Category 1：用于语音、监控、报警 Category 2：速率4 Mbit/s，用于语音、数据 Category 3：速率10Mbit/s，用于10Base-T及4Mbit/s
机机械械工工业业出出版版社社
网络综合布线系统工程 常用器材和工具
机机械械工工业业出出版版社社
前言
网络综合布线系统施工,会面临许多设备耗材和工具：传 输介质、网络布线配件、布线工具……
熟悉耗材、配件、工具具体性能、指标、用途、适用范 围……是非常重要。只有充分对它们进行认识，才能设 计并建造出高质量综合布线系统
输率下（50Mbit/s以上）使用宽带电缆时，设备 数目限制在20～30台
机机械械工工业业出出版版社社
同轴电缆特性
（4）地理范围 传输距离取决于传输的信号形式和传输速率 基带同轴电缆 典型基带电缆的最大距离限制在几千米以内。但在同样数据 速率条件下，基带粗缆的传输距离较基带细缆长 宽带同轴电缆 宽带电缆的传输距离可达几十千米
将花费在传输介质上，大部分预算资金也用于传输介质 2、传输介质的分类 （1）有线传输介质 电缆 光缆 （2）无线传输介质 微波、红外线
机机械械工工业业出出版版社社
同轴电缆
1、同轴电缆简介 同轴电缆（Coaxial Cable）的外层导体和内
层芯线的圆心在同一个轴心上，所以称为同轴 电缆 同轴电缆的外层导体与内层芯线的电气特性不 相等，属于于非平衡电缆
机机械械工工业业出出版版社社
同轴电缆
2、同轴电缆结构
同轴电缆由一对导体组成，按“同轴”形式外层保构护套 成
线对
绝缘层
内导体芯
同轴电缆最里层是单根铜芯导线，再裹一层绝缘 外导体屏蔽层 材料，外覆密集金属网状导体（屏蔽层），最
外面是一层起保护性作用的塑料外套
机机械械工工业业出出版版社社
同轴电缆
3、同轴电缆分类 （1）按直径分类 粗缆RG-8或RG-11，50欧姆（Ω） 适用于较大局域网干线，布线距离较长，可靠性较
好。现一般用于视频传输系统 细缆RG-58，50欧姆(Ω) 一般用于总线型网布线连接 （2）按传输频带分类 基带同轴电缆 宽带同轴电缆
机机械械工工业业出出版版社社
同轴电缆
3、同轴电缆特性 （1）物理特性 粗同轴电缆 粗同轴电缆直径约为1.02～2.54cm 细同轴电缆 细同轴电缆直径约为0.64cm （2）传输特性 基带同轴电缆 基带同轴电缆仅用于数字传输，使用曼彻斯特编码，数据传输
７，棕-８
机机械械工工业业出出版版社社
非屏蔽双绞线电缆UTP
（3）部分常见UTP： 三类2线对非屏蔽双绞线 五类4线对非屏蔽双绞线 五类4线对室外阻水非屏蔽双绞线 超五类(5e)4线对多股非屏蔽双绞线 六类4线对非屏蔽双绞线
速率最高为10Mbit/s 宽带同轴电缆 宽带同轴电缆既可用于模拟信号传输又可用于数字信号传输
机机械械工工业业出出版版社社
同轴电缆特性
（3）连通性 同轴电缆适用于点到点和多点连接 基带同轴电缆 基带50Ω电缆每段可支持几百台设备，大系统中还
可以用转接器（中继器）将各段连接起来 宽带同轴电缆 宽带75Ω电缆可以支持数千台设备，但在高数据传
非屏蔽双绞线电缆UTP
（2）4对UTP线序标注 4线对UTP用不同的颜色对来区分各线对，它们分别是：白
绿-绿、白橙-橙、白蓝-蓝、白棕-棕 TIA/EIA布线标准中规定了两种双绞线的连接线序568A与
568B。 标准568A线序排列 白绿-１，绿-２，白橙-３，蓝-４，白蓝-５，橙-６，白棕-
７，棕-８ 标准568B线序排列 白橙-１，橙-２，白绿-３，蓝-４，白蓝-５，绿-６，白棕-
（5）抗干扰性 抗干扰性能强，同轴电缆外层网状金属导体对环境的电磁干扰
和本身的电磁辐射起到了良好的屏蔽作用
机机械械工工业业出出版版社社
双绞线电缆
1、双绞线概述 双绞线（TP）由两根具有绝缘保护层的铜导线组成，把两
根绝缘铜导线按一定的密度互相扭绞在一起 每一根导线在导电传输中辐射出的电磁盖绝缘层 电缆对绞
机机械械工工业业出出版版社社
双绞线电缆
2、双绞线分类 （1）从结构形式分类 双绞线按其是否外加金属网丝套的屏蔽层而区分
为屏蔽双绞线（Shielded Twisted Pair，STP ）和非屏蔽双绞线（Unshielded Twisted Pair，UTP） （2）按电气特性来分
Token Ring Category 4：速率16 Mbit/s，用于10Base-T及16Mbit/s
Token Ring Category 5：速率100 Mbit/s，用于100Base-TX Category 6：速率1000 Mbit/s，用于1000Base-TX
机机械械工工业业出出版版社社
