高压开关基础知识

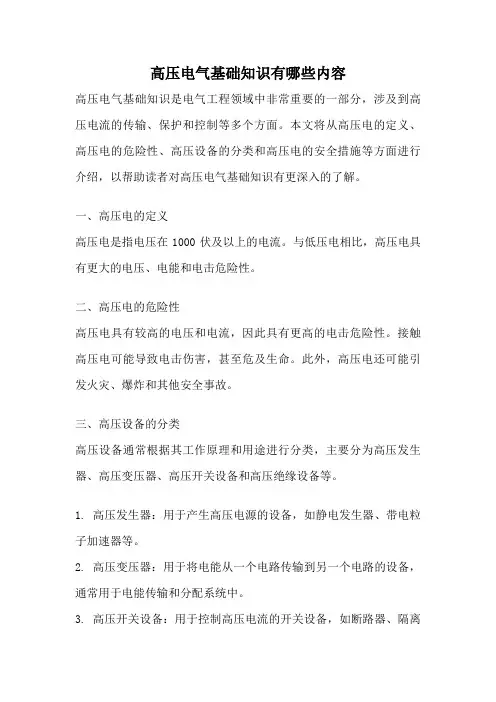

高压电气基础知识有哪些内容高压电气基础知识是电气工程领域中非常重要的一部分，涉及到高压电流的传输、保护和控制等多个方面。

本文将从高压电的定义、高压电的危险性、高压设备的分类和高压电的安全措施等方面进行介绍，以帮助读者对高压电气基础知识有更深入的了解。

一、高压电的定义高压电是指电压在1000伏及以上的电流。

与低压电相比，高压电具有更大的电压、电能和电击危险性。

二、高压电的危险性高压电具有较高的电压和电流，因此具有更高的电击危险性。

接触高压电可能导致电击伤害，甚至危及生命。

此外，高压电还可能引发火灾、爆炸和其他安全事故。

三、高压设备的分类高压设备通常根据其工作原理和用途进行分类，主要分为高压发生器、高压变压器、高压开关设备和高压绝缘设备等。

1. 高压发生器：用于产生高压电源的设备，如静电发生器、带电粒子加速器等。

2. 高压变压器：用于将电能从一个电路传输到另一个电路的设备，通常用于电能传输和分配系统中。

3. 高压开关设备：用于控制高压电流的开关设备，如断路器、隔离开关等。

4. 高压绝缘设备：用于保护人员和设备免受高压电的危害的绝缘设备，如绝缘手套、绝缘杆等。

四、高压电的安全措施为了保护工作人员的安全和设备的正常运行，必须采取一系列的高压电安全措施。

以下是一些常见的高压电安全措施：1. 标识警示：在高压设备附近设置明显的标识和警示标志，提醒人们注意高压电的存在。

2. 限制进入：对于未经培训和授权的人员，限制其进入高压设备区域。

3. 绝缘保护：使用绝缘材料对高压电线、电缆等进行绝缘保护，以防止电流外泄和电击事故发生。

4. 接地保护：对于高压设备进行接地处理，以确保电流能够安全地回流到地面。

5. 个人防护装备：工作人员应佩戴符合标准的个人防护装备，如绝缘手套、绝缘靴等。

6. 定期检查：定期对高压设备进行检查和维护，确保其工作正常和安全可靠。

7. 高压电知识培训：对从事高压电工作的人员进行高压电知识培训，提高其对高压电的认识和应急处理能力。

高压隔离开关基础知识1、高压隔离开关含义高压隔离开关又称隔离刀闸，没有专门的灭弧装置，不能用来切断负荷电流和短路电流，使用时应与断路器配合，只有在断路器断开后才可进行操作。

它的主要作用是配合断路器接通和断开电源，改变设备的运行状态。

2、高压隔离开关的用途1）用来隔离电源，保证检修安全，使检修的电气设备与电源有明显的断开点；2）进行倒闸操作以改变系统运行方式，如在双母线运行的电路中，利用隔离开关将设备或线路从一组母线切换到另一组母线上去；3）在一定情况下，可以用来接通和切断小电流电路。

如利用隔离开关可进行以下操作：（1）分，合电压互感器和避雷器回路。

（2）分，合母线的充电电流。

（3）分，合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。

3、高压隔离开关的分类1）按安装场所分为：户内和户外两种；2）按极数分为：单极和三极两种；3）按绝缘支柱的数目分为：单柱式、双柱式和三柱式三种；4）按结构特点分为：闸刀式，螺旋式和插入式三种；5）按作用不同分为：带接地刀开关和不带接地刀开关两种；6）按配用的操纵机构分为：手动、电动和气动操作机构等类型。

4、高压隔离开关的结构隔离开关主要由支持底座、导电部分、绝缘子、传动机构和操动机构组成。

1）支持底座该部分的作用是起支持和固定作用，它将导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。

2）导电部分包括触头、闸刀、接线座，该部分的作用是传导电路中的电流。

3）绝缘子包括支持绝缘子、操作绝缘子，其作用是将带电部分和接地部分绝缘开来。

4）传动机构它的作用是接受操动机构的力矩，并通过拐臂、连杆、轴齿或是操作绝缘子，将运动传动给触头，以完成隔离开关的分、合闸动作。

5）操动机构与断路器操动机构一样，通过手动、电动、气动、液压向隔离开关的动作提供能源。

5、高压隔离开关的常见故障及处理1）拒绝分闸（1）隔离开关拒绝分闸的原因：冰冻引起拒分；传动机构卡滞；接触部分卡住。

“高压电气基础知识”学习资料第一章第1条电气设备分为高压和低压两种:高压:设备对锝电压在250V以上者;低压:设备对地电压在250V及以下者.第2条任何工作人员发现有违反本规程，并足以危及人身和设备安全者，应立即制止。

第二章高压设备工作的基本要求第一节发电厂和变电所的值班工作第3条不论高压设备带电及否,值班人员不得单独移开或越过遮拦进行工作;若有移开遮拦时,必须有人在场,并符合表1的安全距离。

表1 设备不停电时的安全距离第二节高压设备的巡视第4条经企业领导批准允许单独巡视高压设备的值班员和非值班员,巡视高压设备时,不得进行其他工作,不得移开或越过遮拦。

第5条雷雨天气,需要巡视室外高压设备时,应穿绝缘靴,并不得靠近避雷器和避雷针.第6条高压设备发生接地时,室外不得接近故障点8m以内.进入以上范围人员必须穿绝缘靴,接触设备的外壳和架构时,应戴绝缘手套。

第7条巡视配电装置,进出高压室,必须随手将门锁好。

第8条高压室的钥匙最少有三把,由配电值班人员负责保管,按值移交。

一把专供紧急时使用,一把专供值班员使用,其他可以借给许可单独巡视高压设备的人员和工作负责人使用,但必须登记签名,当日交回。

第三节倒闸操作第9条操作必须根据值班调度员或值班负责人命令,受令人复诵无误后执行。

发布命令应准确、清晰、使用正规操作术语和设备双重名称,即设备名称和编号。

发令人使用电话发布命令前,应先和受令人互报姓名。

调度值班员发布命令的全过程（包括对方复诵命令）和听取命令的报告时,都要录音并作好记录。

倒闸操作由操作人填写操作票（见附录一）。

担任值班,操作票由发令人用电话向值班员传达,值班员应根据传达,填写操作票,复诵无误,并在“监护人”签名处填入发令人的姓名。

每张操作票只能填写一个操作任务。

第9条停电拉闸操作必须按照断路器(开关)—负荷侧隔离开关(刀闸)—母线侧隔离开关(刀闸)的顺序依次操作,送电合闸操作应按及上述相反的顺序进行。

严防带负荷拉合刀闸。

高压开关柜基本知识真空开关柜基础知识在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。

开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。

在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。

大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。

自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。

目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备 DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关拒额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。

２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型目前国内开关拒，大都采用空气绝缘形式，虽然拒体大些，但由于绝缘性能可靠、维护方便、造价较低等优点，它仍为主流。

至于复合绝缘，虽在真空断路器本体中有的型号采用了，但在开关柜中没有大量采用，最多在柜体主母线加套固体绝缘材料以增加它的绝缘可靠性。

此外，对于柜内个别部位绝缘水平略显不足的，往往加入玻璃纤维绝缘板或者加套绝缘热缩套管，作为辅助的措施。

除了空气绝缘和复合绝缘之外，国外还有采用SF气体绝缘的开关拒。

这种开关柜将整个导电回路，包括母线、隔离开关、真空断路器、电流、电压互感器、避雷器，甚至电线头等元件全部包容在一个密闭的柜体中，内充稍高于大气压力的SF气体，由SF作为绝缘介质，称为充气柜。

10KV 高压开关柜基础知识1.高压熔断器：用于最简单的短路保护电器,当电路或电路中的设备过载或发生故障,其所在电路的电流超过规定值并经一定时间后,高压熔断器熔件发热而熔断；2.高压隔离开关：用于保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作；3.高压断路器：用于切断和接通负荷电路,以及切断故障电路,防止事故扩大,保证安全运行；4.高压电流互感器：用于将一次系统的大电流按比例变换成小电流，供给测量仪表和保护装置用；5.高压电压互感器：把高电压按比例关系变换成100V或更低等级的标准二次电压,供保护、计量、仪表装置使用；6.零序电流互感器：用于通过电流互感器检测被保护系统的一次侧三相电流的矢量和；7.氧化锌避雷器：用于由限制过电压以保护电气设备；8.高压接地开关：用于在检修开关柜时放电;防止误操作送电；9.综合保护装置：用于接收各类输入的信号与键盘设置以及显示屏显示共同参入控制从而执行保护动作；10.高压柜仪表室：用于直观反应设备目前运行状态以及各参数变化情况。

主要技术参数：1.10KV母排、熔断器额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；2.断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流；3.接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流；4.操动机构分合闸线圈额定电压、直流电阻、功率，储能电机额定电压、功率；5.各类测量仪表测量范围以及模拟量数据装换区间；6.柜体防护等级及符合的国家标准编号。

常规保护：1.限时速断保护；2.电流速断保护；3.过电流保护；4.过负荷保护；5.低电压保护；6.单相接地电流保护；7.温度保护；8.机械五防保护基本倒闸操作：1.远程分开断路器；2.就地确认相应断路器状态；3.在智能操控装置上确认控制状态在0位、控制模式由自动切换到手动、由远程切换到就地；4.分开控制柜控制电源与蓄能电源；5.利用操作手柄逆时针退出断路器小车至实验位；6.合上接地倒闸、断开所有仪表电源以及装置电源；7.悬挂断电标示牌防止误送电。

高低压开关柜基础知识培训试题一、填空题（每空 1 分，共65 分）1、高压开关柜按照安全等级分为：、和箱式。

2、高压开关柜的互感器包括：、和。

3、接地开关的选择应考虑：、额定绝缘水平、、额定峰值耐受电流、短路关合电流。

4、高压开关柜的型号一般由字母和数字组成，注明下列字母的含义： K ；X ；J ； Y ； G ； N ； W 。

5 、KYN28-12 高压开关柜中绝缘件有：、、、。

6 、KYN28-12 高压开关柜中静触头和动触头（梅花触头）的咬合距离是多少：。

7 、箱变由：、、组成；箱变内的主要元器件有：、、、、、、、、、、、等。

8 、变压器S11-M400KVA/10/0.4 高压侧电流A, 低压侧电流 A9 、箱变内200kvar 的电容柜共十回路，每回路应选用导线。

10 、二次接线柱的接头最多不能多于只。

11、请注明下列铜排在40℃时的载流量（ A ）： 100x10、80x10、80x8 60x6 。

12 、欧式电缆头的适用电缆截面范围：；美式肘型电缆头的适用电缆截面范围：；13 、低压柜 MNS 标准柜体设计时可以设计8E 的抽屉个。

14 、在二次配电回路中， GB 规定的电压回路导线是平方；电流回路导线是平方。

15 、低压断路器的脱扣器一般有过流脱扣器、热脱扣器、、等几种。

16 、电流表或电压表按外形大小区分分为：、、。

17 、一次线鼻分为哪五种：、、、、。

18 、高压开关柜作交流工频耐压试验时，加到试验标准电压后的持续时间一般是min19 、说明以下常用符号的意义：AC ； DC ； V ；A ； KW ； HZ 。

20、不锈钢板和铝板之间的共同特点是：。

二、问答题（共 85 分）1、高压开关柜中常说的“五防”设计，主要是哪五种防护措施的设计要求？（15 分）答：2、从灭弧装置的设置上来说明隔离开关、负荷开关、断路器三种元件的不同之处（9 分）答：3 、 10KV 高压开关柜中常用的高压熔断器有哪4 种型号？（ 10 分）答：4、从下图的高压开关柜KYN28-12 的一次方案图中，说明图示部分所代表一次元件的名称。

一、高压开关设备术语1. 高压开关——额定电压1kV 及以上主要用于开断和关合导电回路的电器。

2. 高压开关设备——高压开关与控制、测量、保护、调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组成的总称。

3. 户内高压开关设备——不具有防风、雨、雪、冰和浓霜等性能，适于安装在建筑场所内使用的高压开关设备。

4. 户外高压开关设备——能承受风、雨、雪、污秽、凝露、冰和浓霜等作用，适于安装在露天使用的高压开关设备。

5. 金属封闭开关设备；开关柜——除进出线外，其余完全被接地金属外壳封闭的开关设备。

6. 铠装式金属封闭开关设备——主要组成部件( 例如断路器、互感器、母线等)分别装在接地的金属隔板隔开的隔室中的金属封闭开关设备。

7. 间隔或金属封闭开关设备——与铠装式金属封闭开关设备一样，其某些元件也分装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。

8. 箱式金属封闭开关设备——除铠装式、间隔式金属封闭开关设备以外的金属封闭开关设备。

9. 充气式金属封闭开关设备——金属封闭开关设备的隔室内具有下列压力系统之一用来保护气体压力的一种金属封闭开关设备。

a. 可控压力系统；b. 封闭压力系统；c. 密封压力系统。

10. 绝缘封闭开关设备——除进出线外，其余完全被绝缘外壳封闭的开关设备。

11. 组合电器——将两种或两种以上的高压电器，按电力系统主接线要求组成一个有机的整体而名电器仍保持原规定功能的装置。

12. 气体绝缘金属封闭开关设备——封闭式组合电器，至少有一部分采用高于大气压的气体作为绝缘介质的金属封闭开关设备。

13. 断路器——能关合、承载、开断运行回路正常电流、也能在规定时间内关合、承载及开断规定的过载电流( 包括短路电流) 的开关设备。

14. 六氟化硫断路器——触头在六氟化硫气体中关合、开断的断路器。

15. 真空断路器——触头在真空中关合、断的断路器。

16. 隔离开关——在分位置时，触头间符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及规定时间内异常条件( 例如短路)下的电流开关设备。

⾼压开关柜基础知识⾼压开关柜基础知识培训第⼀章⾼压开关柜概述⼀、基本概念1.开关柜（⼜称成套开关或成套配电装置）：它是以断路器为主的电⽓设备；是指⽣产⼚家根据电⽓⼀次主接线图的要求，将有关的⾼低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘⼦等装配在封闭的或敞开的⾦属柜体内，作为电⼒系统中接受和分配电能的装置。

2.⾼压开关设备：主要⽤于发电、输电、配电和电能转换的⾼压开关以及和控制、测量、保护装置、电⽓联结（母线）、外壳、⽀持件等组成的总称。

3.开关柜防护要求中的“五防”：防⽌误分误合断路器、防⽌带电分合隔离开关、防⽌带电合接地开关、防⽌带接地分合断路器、防⽌误⼊带电间隔。

4.母排位置相序对应关系：表1-1⽌外部物体侵⼊内部设备的保护程度。

表1-2三、⾼压开关柜正常使⽤条件:1、环境温度:周围空⽓温度不超过40℃(上限)，⼀般地区为-5 ℃(下限)，严寒地区可以为-15 ℃。

环境温度过⾼,⾦属的导电率会减低,电阻增加,表⾯氧化作⽤加剧;另⼀⽅⾯, 过⾼的温度,也会使柜内的绝缘件的寿命⼤⼤缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产⽣内应⼒,最终会导致绝缘件的破坏。

2、海拔⾼度:⼀般不超过1000⽶. 对于安装在海拔⾼于1000⽶处的设备,外绝缘的绝缘⽔平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。

由于⾼海拔地区空⽓稀薄,电器的外绝缘易击穿,所以采⽤加强绝缘型电器，加⼤空⽓绝缘距离，或在开关柜内增加绝缘防护措施。

3、环境湿度: ⽇平均值不⼤于95%，⽉平均值不⼤于90%。

4、地震烈度:不超过8度。

5、其它条件:没有⽕灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

第⼆章⾼压开关柜组成及分类⼀、开关柜的组成；开关柜应满⾜GB3906-1991《3-35 kV交流⾦属封闭开关设备》标准的有关要求，由柜体和断路器⼆⼤部分组成，具有架空进出线、电缆进出线、母线联络等功能。

基础知识：高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

高压电器概述高压电器是电力系统中使用比较广泛的一种设备，但在我国由于缺乏明确的标准化定义，因此各种场合使用的这一术语，其含义有一定的出入。

这儿介绍的是高等教科书中介绍的并为多数人认同的概念。

1、高压电器定义国际上公认的高低压电器的分界线交流是1kV（直流则为1500V）。

为交流1kV以上为高压电器，1kV及以下为低压电器。

高压电器是在高压线路中用来实现关合、开断、保护、控制、调节、量测的设备。

一般的高压电器包括开关电器、量测电器和限流、限压电器。

但有时也把变压器列入高压电器（如电机工程学会中高压电器分专委会）。

西安高压电器研究所是1958年在规划的西安开关整流器厂中央试验室基础上由一机部批准成立的，因该所当时明确为西安建设中的开关、电瓷、电容、绝缘和变压器厂开展研究开发、试验服务，涉及开关、变压器、保护电器、量测电器等各专业，因此定名为高压电器研究所，该名称一直延续至今。

2、高压电器分类及功能2.1开关电器主要用来关合与开断正常电路和故障电路，或用来隔离电源、实现安全接地的一种高压电器设备。

1）高压断路器：不仅能关合、开断正常的负荷电流（包括空变、空线、空缆等），也用来开合故障电流，且当发生短路故障（或其它异常运行状态、欠压、过流等）时可以实现自动分闸、自动重合闸。

因此高压断路器是一种多功能的自动开关。

2）熔断器：俗称保险。

当负荷电流过载到一定值，或出现故障电流时能自动熔断而开断。

分为限流熔断器及喷射式熔断器。

3）负荷开关：能开合负荷电流（含容性、感性负载电流），有时能关合短路电流但不能开断短路电流。

4）接触器：只有一个休止位置，非手动操作就能关合、开断及承载正常电流及规定的过载电流的开断、关合位置。

高低压开关柜基础知识培训试题一、填空题（每空1分，共65分）1、高压开关柜按照安全等级分为：、和箱式。

2、高压开关柜的互感器包括：、和。

3、接地开关的选择应考虑：、额定绝缘水平、、额定峰值耐受电流、短路关合电流。

4、高压开关柜的型号一般由字母和数字组成，注明下列字母的含义：K ；X ；J；Y；G；N；W。

5、KYN28-12高压开关柜中绝缘件有：、、、。

6、KYN28-12高压开关柜中静触头和动触头（梅花触头）的咬合距离是多少：。

7、箱变由：、、组成；箱变内的主要元器件有：、、、、、、、、、、、等。

8、变压器S11-M400KVA/10/0.4高压侧电流A,低压侧电流 A9、箱变内200kvar的电容柜共十回路，每回路应选用导线。

10、二次接线柱的接头最多不能多于只。

11、请注明下列铜排在40℃时的载流量（A）：100x10 、80x10 、80x8 60x6 。

12、欧式电缆头的适用电缆截面范围：；美式肘型电缆头的适用电缆截面范围：；13、低压柜MNS标准柜体设计时可以设计8E的抽屉个。

14、在二次配电回路中，GB规定的电压回路导线是平方；电流回路导线是平方。

15、低压断路器的脱扣器一般有过流脱扣器、热脱扣器、、等几种。

16、电流表或电压表按外形大小区分分为：、、。

17、一次线鼻分为哪五种：、、、、。

18、高压开关柜作交流工频耐压试验时，加到试验标准电压后的持续时间一般是min19、说明以下常用符号的意义：AC ；DC ；V ；A ；KW ；HZ 。

20、不锈钢板和铝板之间的共同特点是：。

二、问答题（共85分）1、高压开关柜中常说的“五防”设计，主要是哪五种防护措施的设计要求？（15分）答：2、从灭弧装置的设置上来说明隔离开关、负荷开关、断路器三种元件的不同之处（9分）答：3、10KV高压开关柜中常用的高压熔断器有哪4种型号？（10分）答：4、从下图的高压开关柜KYN28-12的一次方案图中，说明图示部分所代表一次元件的名称。

高压基础理论知识1.简述HPL自能开关的灭弧原理.LTB断路器根据自动压气原理来工作,压气缸被分为两个部分:一个自动压气室和一个压缩室.当正常工作电流被切断时,SF6气体被压进压缩室,使其压力升高.当电弧出现时,压缩室中的气体喷出,在电流过零时将电弧熄灭.当切断短路电流时,利用电弧的堵塞效应加热自动压气室的SF6气体,在自动压气室中产生所需的熄弧压力.用这种办法可以实现用电弧中的能量来增大SF6的压力,从而操作机构不需额外的能量.因此与常规的SF6压气式断路器相比较,操作机构所需的能量减少至50%以下.较抵的能量需要减轻了断路器的受力状态从而提高了断路器的可靠性.合闸时压气缸向上移动,触头互相接触,压气缸中重新充满SF6气体.2.简述HPL550B2开关均压电容的作用.GCB设置并联电容器有两个作用:使串联断口的电压分布均匀和降低电压初期的增长速度以改善开断条件.在开断近区故障时,零后恢复电压上升陡度很大,弧隙热击穿可能性大,为了改善开断条件,常在断口上并联容量达标1000PF以上的电容,使陡度很大的锯齿形恢复电压波形在初期变得平缓一些,避免发生零后击穿.3.简述HPL550TB2开关合闸电阻的作用及应用范围.363KV及以上电压等级的电网,在合空载长线时,尤其是在电源电压幅值与线路残压反相时合闸,由于系统参数突变,电网L_C上电磁能量的振荡而引起的过电压.为了限制这种过电压,利用合闸电阻将电网中的部分电能吸收转化成热能,以达到削弱电磁振荡,限制过电压的目的.4.如何看待SF6气体的毒性问题.纯SF6气体是一种可与氮气相比的十分稳定的气体,没有毒性.其对人体的危害主要表现在以下几个方面:(1)SF6是重气体,特别在室内有可能引起窒息的问题.(2)新气体由于制备过程中含有各种杂质,可能混有一些有毒物质.检验的有效方法是生物试验.一般出厂气体必须经过检验合格.(1)在电弧高温作用下,SF6气体分解物与水份和空气等杂质反应而可能产生一些有毒物质.所以,检修维护中应结合实际状况,严格执行有关规定.。
