KYN28型高压开关柜基本知识

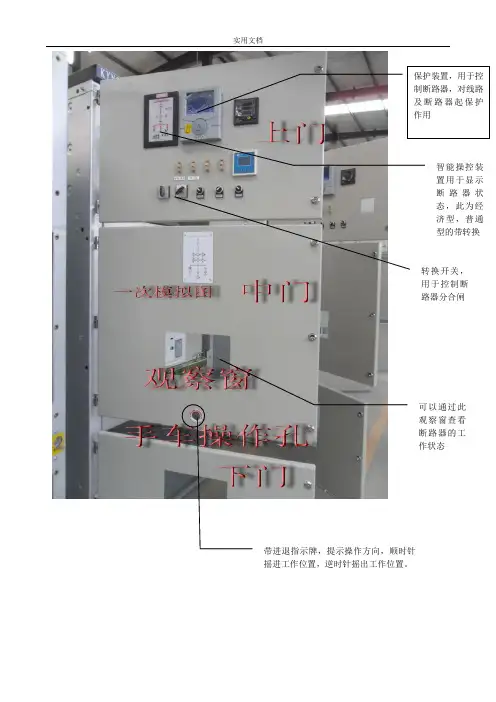

保护装置，用于控制断路器，对线路及断路器起保护作用智能操控装置用于显示断路器状态，此为经济型，普通型的带转换转换开关，用于控制断路器分合闸可以通过此观察窗查看断路器的工作状态带进退指示牌，提示操作方向，顺时针摇进工作位置，逆时针摇出工作位置。

门铰链实用文档仪表门背视，继电器屏，网状板方便盖板铰链，一共需要四个网板安装梁，通过中间梁的控制，网版具有更大的活动空间网板安装梁螺钉把手用于固定网板，当安装好元件后，与后面的安装梁紧固。

网板安装梁，与网二次端子支架，用于支撑端子梁隔弧板，VS1型与VD4的不同。

右前侧板，有三种，带接地刀，不带接地刀，及计量柜专用侧板左前侧板，有两种，断路器柜侧板及计量柜侧板。

断路器底部中隔板，此为VS1专用型，VD4型，没有接地铜排安装孔。

此为VS1型与VD4的不同，VD4有专门的导轨接地装置两个横杆分别与断路器的推进机构配合，推动活门打开。

从断路器左上二次护板，柜间联络电缆一般走左边。

从断路器右上二次护板，本柜的线一般走右边。

触头盒安装板，分上PT型，下PT型，计量型。

母线室后板，隔离母线与后门的联系，中间开孔用母线室后封板封堵，上PT 柜配专用的母线室后板。

上门折弯的目的是为了防止在没有打开柜后下门的情况下能打开上门，柜后下门会有接地刀的联锁或者电磁锁的联锁。

通过观察窗可以看到柜后电缆的连接情况及接地刀的分合状态。

柜后二次线护板，把高压与低压线隔开。

右后侧板，分三种，带接地刀，不带接地刀，及计量柜专用型，1500深与1650深也是不一样的。

接地刀与后门的联锁杆，只有接地刀合闸后可以操作后门。

当安装两个CT时，需要用绝缘子支撑，以便连接母排。

接地刀自带传感器，不需要另行购买，有150,210,275等规格。

接地刀静触头及过电出线电缆连接铜排压保护器连接排。

穿墙套管，一般安装在柜子左侧，右侧一般开方形孔高压绝缘子，用于固定主母线零序电流互感器，检查三相电流不平衡电磁锁，用于闭锁后门，当母线带电的情下禁止打开后门触头盒前盖板，铝材质，用于加固及遮挡触头盒安装板的横向孔，铝材不产生涡流。

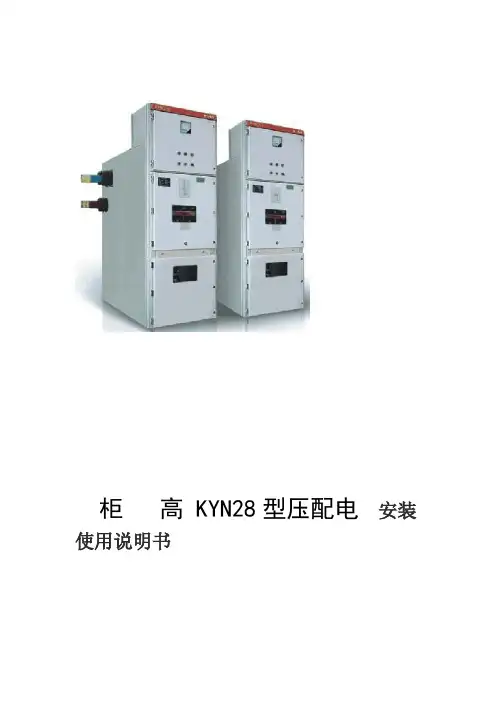

柜高 KYN28型压配电安装使用说明书KYN 型高压配电柜一、概述：千伏三相交3~12以下简称开关设备),系型户内式金属铠装抽出式开关设备KYN28-12(单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、50HZ流实行控工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。

具有防止带负等标准要求、本开关设备满足监测之用制保护、,DL/T40491,IEC298GB3906,荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止．又可配,,即可配用VS1真空断路器误入带电隔室、防止在带电时误合接地开关的联锁功能真空断路器。

实为一种性能优越的配电装置。

用ABB公司的VD4: 二、产品型号及含义三、使用条件:a.正常环境条件℃上限,+401)周围空气湿度℃下限,-10:1000M海拔2)90% 95%，月平均不大于相对环境温度3):日平均不大于8度4）地震：烈度不超过5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染度要求16）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足、特殊工作条件：2 在超过规定的正常环境条件下使用时，由用户和制造厂协商。

四、电气性能:1.基本电气参数：表1柜内主要主要电器元件技术参数： 2.断路器。

a.进、出线及联络开关柜：采用ZN63-12/1250-31.51250A 进、出线及隔离断路器：额定电流为31.5KA额定短路开断电流：额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数：50次60ms 合闸时间：≤45ms跳闸时间：≤2ms : ≤最大三相分合不同期b.操作机构：专用弹簧操作机构:DC220V操作电源电压:DC220V/245W 功率合闸线圈电压/:DC220V/245W 功率分闸线圈电压//5 □: LZZB9J-10 /150b/2 c.电流互感器30VA 保护10P20 0.5级15V A.测量级15V A.0.2S 计量变比与配置图相一致0.1/3 0.1//3 电压互感器：JDZXF11-10 0.1//3 d.DXN12-Te.带电显示装置：HY5WS1-17参数f.氧化锌避雷器：五、设备的主要特点：1）开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。

KYN28A-12户内交流金属铠装移开式开关设备产品概述：KYN28A-12户内交流金属铠装移开式开关设备〔以下简称开关柜〕适用于三相交流50Hz、额定工作电压3.6〜12kV、额定工作电流630〜4000A、额定短时耐受电流20〜50kA系统中接受和分配电能之用；并具有对电路进行限制、保护和监测等功能.开关柜满足GB3906-2006、DL/T404-2007、GB1984-2003、IEC60298 IEC60694 〔2001〕等标准的技术要求;能够配置VZ1、VD4、VS1 等多种型号的真空断路器、具有完善的预防误操作的联锁装置〔包括〃五防〃功能〕；元件布置合理,方案齐全,扩展性好,可满足用户的各种需要.开关柜是技术先进、结构合理、使用方便、平安可靠、性能稳定的配电设备,已在石化企业、造纸企业、冶金企业、发电厂、变电站及民用建筑中广泛使用.功能特点:♦平安可靠一一完全金属铠装及全封闭结构；采取均衡电场举措,可配置出〃型母线；各功能室用接地的金属板完全隔开,相互独立；所有设备的操作,包括断路器的分合闸、断路器手车的推入或移出及接地开关的分合闸操作等,均能在断路器门关闭状态下进行；具有可靠完善的联锁装置,能有效地预防误操作.♦实用性强一一壳体封闭严密,可预防杂物及小动物进入；手车互换性好,更换断路器非常方便；接地开关装设涡轮变速操作机构,操作异常轻便；♦适应性广一一进出线方式可适应电缆或母排上下进出线；一次方案扩展性好；可靠墙安装或背靠背安装,占地面积小；可配置VZ1、VD4、VS1等多种型号的真空断路器和F-C组合电器; 额定电流可达4000A,额定短时耐受电流可达50kA；电缆室有充裕的空间,可连接多根电缆.技术参数：外形尺寸:户应与制造厂协商；当断路器用于开断电容器组时,电容器组的额定电流不大于断路器额定电流的80%. ※：额定电流达3150A时需配备风冷装置.使用条件：♦周围空气温度：上限+40℃,下限-15℃,日内平均温度不超过+35℃♦周围空气无明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染.♦海拔高度：开关柜使用在12kV时,不超过1000m开关柜使用在3.6kV、7.2k时,不超过2000m♦空气相对湿度：日平均值不大于95%,月平均值不大于90%♦地震烈度：不超过8度.♦用户有特殊要求时,可与我公司协商并取得一致意见订货须知：1、主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等2、辅助回路接线原理图、端子排列图3、开关设备内的电器元件的型号、规格、数量4、开关设别限制、测量及保护功能的要求以及其他闭锁和自动装置的要求5、如开关设备之间或进线柜需要母线桥连接,应提供母线桥的额定载流量,母线桥的跨度,距地高度等具体要求数据6、需要附件、备件时,应提出种类和数量开关设备使用在特殊环境条件,应在订货时详细说明KYN28系列开关柜操作顺序高压开关柜由柜体和手车两大局部构成.柜体由金属隔板分隔成四个独立的隔室：母线室、手车室、电缆室和继电器仪表室.高压柜手车按用途分为断路器手车、计量手车、隔离手车几种,同品牌、同参数规格的手车可互换.手车在柜内有试验位置和工作位置,每一位置都均有到位装置,并连接到电气和机械连锁装置,预防操作人员误操作以保证操作平安.1、断路器手车在试验或工作位置时,断路器才能进行合分操作,且在断路器合闸后,手车无法移动,预防了带负荷误拉、推断路器；2、仅当接地开关处于分闸位置时,断路器手车才能从试验位置移至工作位置,仅当断路器手车处于试验位置时,接地开关才能进行合闸操作,实现了预防带电误合接地开关及防止接地开关处于闭合位置时关合断路器；3、接地开关处在分闸位置时,下门及后门都无法翻开,预防了误入带电间隔；4、断路器在工作位置时,二次插头被锁定不能拔出.高压柜平安连锁装置为保证平安及联锁装置可靠不至损坏,必须按联锁程序进行操作.高压开关柜有平安可靠的连锁装置,其作用为：1、预防误操作断路器.2、预防带负荷拉合隔离开关,即预防带负荷推拉小车.3、预防带电挂接地线,即预防带电合接地开关.4、预防带接地线送电,即预防接地开关处于接地位置时送电.5、预防误入带电间隔.进线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关出线柜下门〕.2、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时需把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.3、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.4、将断路器手摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.5、观察带电显示器,确定外线电源已送至本柜〔带电显示器面板开关压下为ON位置, 如带电显示灯亮表示外电源已送至本柜断路器下触头. 如带电显示灯不亮,那么需先送外电源至本柜〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看其它相关信号,一切正常,送电成功〔操作合、分转换开关时, 把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障. 在检修完毕后,需手动复位综合继保〕.进线柜停电操作程序1、观察所有柜相关信号,确认所有出线柜断路器均处于分闸位置.2、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置, 松开手后操作手柄应自动复位至预分位置〕3、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.4、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时需把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.5、观察带电显示器,确认不带电方可继续操作〔进线柜下门有电磁锁强制闭锁,只有在进线端不带电时方可解锁,但在进线端带电时也可用钥匙紧急解锁.进线断路器分闸并不代表进线柜不带电,如外电源没停,此时电缆室是带高压电的,强行进入有生命危险〕.6、翻开下门,验电〔必须验电〕,放电〔必须放电〕,挂接地线〔必须挂接地线〕,维修人员可进入维护、检修.出线柜送电操作程序1、关闭所有柜门及后封板,并锁好〔接地开关处于合位时方可关柜下门〕.2、将接地开关操作手柄插入中门右下侧六角孔内,逆时针旋转,使接地开关处于分闸位置,取出操作手柄,操作孔处联锁板自动弹回,遮住操作孔,柜下门闭锁.3、推上转运小车并使其定位,把断路器手车推入柜内并使其在试验位置定位〔推断路器时先把断路器两推拉把手往中间压,同时用力将断路器推入柜内,断路器到达试验位置后, 放开推拉把手,把手应自动复位〕,手动插上航空插,关上手车室门并锁好.4、观察上柜门各仪表、信号指示是否正常〔正常时综合继保电源灯亮,手车试验位置灯、断路器分闸指示灯和储能指示灯亮,如所有指示灯均不亮,那么翻开上柜门,确认各母线电源开关是否合上,如已合上各指示灯仍不亮,那么需检修限制回路〕.5、将断路器手车摇柄插入摇柄插口并用力压下,顺时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于工作位置,航空插被锁定,断路器手车主回路接通,查看相关信号〔此时手车工作位置灯亮,同时手车试验位置灯灭〕.6、操作仪表门上合、分转换开关使断路器合闸送电,同时仪表门上红色合闸指示灯亮, 绿色分闸指示灯灭,查看带电显示及其它相关信号,一切正常,送电成功〔操作合、分转换开关时,把操作手柄顺时针旋转至面板指示合位置,松开手后操作手柄应自动复位至预合位置〕.7、如断路器合闸后自动分闸或运行中自动分闸,必须判断故障并排除故障后才可按以上程序重新送电〔此时观察综合继保,判断导致分闸的原因是存在线路故障或综合继保故障.在检修完毕后,需手动复位综合继保1、操作仪表门上合、分转换开关使断路器分闸停电,同时仪表门上红色合闸指示灯灭, 绿色分闸指示灯亮,查看其它相关信号,一切正常,停电成功〔操作合、分转换开关时, 把操作手柄逆时针旋转至面板指示分位置,松开手后操作手柄应自动复位至预分位置〕.2、将断路器手车摇柄插入摇柄插口并用力压下,逆时针转动摇柄,约20圈,在摇柄明显受阻并伴有“咔嗒〞声时取下摇柄,此时手车处于试验位置,航空插锁定解除,翻开手车室门,手动脱离航空插〔手车主回路断开〕.3、推上转运小车并使其锁定,拉出断路器手车至转运小车,移开转运小车〔拉断路器时先把断路器两推拉把手往中间压,同时用力将断路器从柜内拉出,断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位〕.4、观察带电显示器,确认不带电方可继续操作.5、将接地开关操作手柄插入中门右下侧六角孔内,顺时针旋转,使接地开关处于合闸位置,确认接地开关已处于合闸后,翻开柜下门,维修人员可进入维护、检修.6、接地开关和断路器及柜门均有联锁,只有在断路器处于试验位置或抽出柜外才可以合分接地开关,也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置,不可强行操作.接地开关与柜下门联锁可紧急解锁,只有在确认必要时才可紧急解锁,否那么有触电危险. 所用变柜操作程序所用变熔断器手车的操作方法与断路器手车操作相同, 禁止带负荷操作熔断器手车.所用变熔断器手车的熔断器虽然具有一定的分断及消弧水平,但必须正确顺序操作熔断器手车〔先翻开柜下门,分断所有低压断路器,关好柜下门并锁紧,最后才能操作熔断器手车〕. 所用变柜后封板和熔断器手车没联锁,即在所用变投运时,也可用专用工具翻开柜体后封板,这时所用变的低压端可直接接触,通常按先摇出熔断器手车再翻开后封板顺序操作, 如特殊情况下必须带电开后封板时,需特别注意平安.上下压配电柜平安技术操作规程：1、在全部和局部带电的盘上进行工作,应将检修设备与运行设备以明显标志隔开.2、有电流互感器电压互感器的二次绕组应有永久性的、可靠的保护接地.3、在运行的电流互感器二次回路上工作时,应采取以下平安举措：(1)、严禁将电流回路断开.(2)、为了可靠地将电流互感器二次线圈短路,必须使用短路片和短路线,禁止使用导线缠绕.(3)、禁止在电流互感器与短路端子之间的回路和导线上进行任何工作.4、在运行中的电压互感器二次回路上工作时,应采取以下平安举措：(1)、严格预防短路或接地(2)、应使用绝缘工具、戴绝缘手套,必要时在工作前停用有关继电保护装置.(3)、接临时负载时,必须装有专用的开关和熔断器.(4)、二次回路通电试验时,为预防由二次侧向一次反变压,除将二次回路断开外,还应取下一次熔断器.(5)、二次回路通电或耐压试验前,应通知值班员和有关人员,并派人看守现场,检查回路,确认无人工作前方可加压.(6)、检查断电保护和二次回路的工作人员,未经值班人员许可,不准进行任何倒闸操作.。

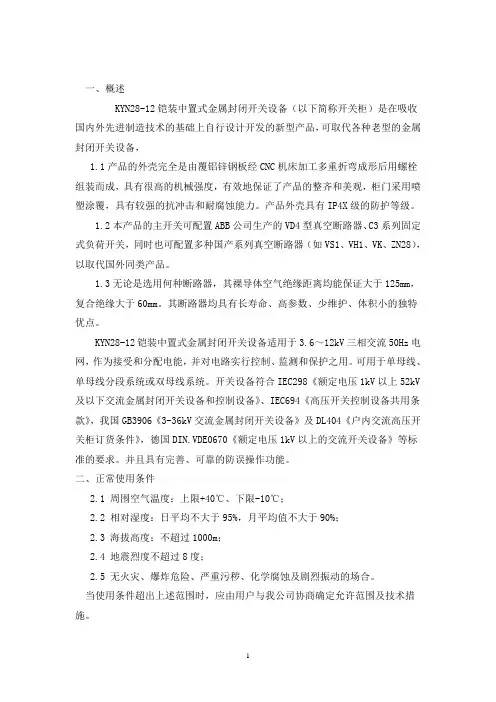

一、概述KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，1.1产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

1.2本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。

1.3无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。

可用于单母线、单母线分段系统或双母线系统。

开关设备符合IEC298《额定电压1kV以上52kV 及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。

并且具有完善、可靠的防误操作功能。

二、正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃；2.2 相对湿度：日平均不大于95%，月平均值不大于90%；2.3 海拔高度：不超过1000m；2.4 地震烈度不超过8度；2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。

三、型号含义四、技术参数4.1 开关设备技术参数项目单位参数额定电压kV 3.6，7.2，12额定频率Hz 50主母线额定电流 A 630，1250，1600，2000，2500，3150 分支母线额定电流 A 630，1250，1600，2000，2500，3150额定绝缘水平工频耐受电压kV相间、相对地一次隔离断口42 48雷电冲击耐受电压75 85辅助控制回路工频耐受电压V 2000额定短路开断电流（有效值）kA 16，20，25，31.5，40，50 额定关合电流（峰值）kA 40，50，63，80，100，125 额定动稳定电流（峰值）kA 40，50，63，80，100，125额定4s热稳定电流（有效值）kA 16，20，25，31.5，40，50 辅助控制回路额定电压V DC:220，110 AC:220，110 防护等级外壳为IP4X，断路4.2 VD4-12或VS1-12真空断路器技术参数见表2序号项目单位参数1 额定电压kV 122 额定频率Hz 503 额定绝缘水平1min工频耐压kV42 断口48雷电冲击耐压75 断口854 额定电流 A 630、1250、1600、2000、2500、31505 额定短时耐受电流kA 20、25、31.5、40、506 额定峰值耐受电流kA 50、63、80、100、1257 额定短路持续时间S 48 额定短路开断电流kA 20、25、31.5、40、509 预期瞬态恢复电压值kA 按照GB1984的规定10 额定短路关合电流kA 50、63、80、100、12511 额定操作顺序O-0.30S-CO-180s-CO*12 额定短路开断电流开断次数次50（40KA-30）13 分闸时间t ms ≤20-5014 合闸时间t ms ≤35-7015 机械寿命次2000016 触头开距mm 11±117 超行程mm 3.5±0.518 触头允许磨损厚度mm 319 平均合闸速度m/s 0.5-0.920 平均分闸速度m/s 0.9-1.321 触头合闸弹跳时间ms ≤222 三相触头合闸不同期ms ≤223 三相触头分闸不同期ms ≤2当断路器用于控制3～10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与我公司协商：当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

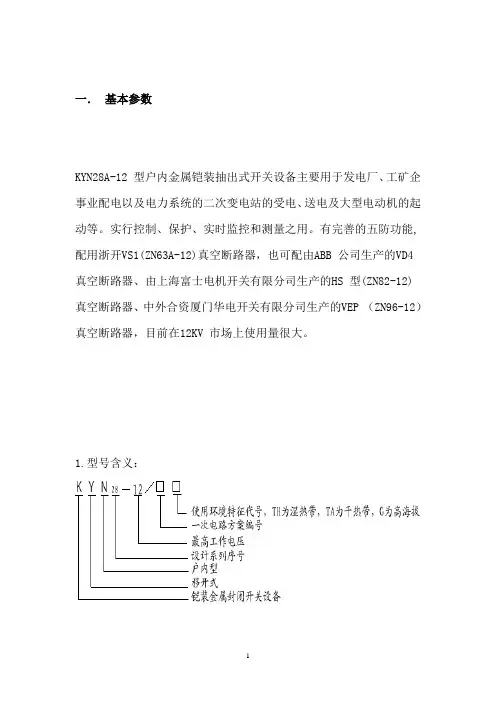

一．基本参数KYN28A-12 型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。

实行控制、保护、实时监控和测量之用。

有完善的五防功能,配用浙开VS1(ZN63A-12)真空断路器，也可配由ABB 公司生产的VD4 真空断路器、由上海富士电机开关有限分司生产的HS 型(ZN82-12) 真空断路器、中外合资厦门华电开关有限分司生产的VEP （ZN96-12）真空断路器，目前在12KV 市场上使用量很大。

1.型号含义：2.VS1(ZN63A-12)断路器参数3.KYN28柜简介1）.柜子组成2）母排顺序：3）.仪器仪表室面板主要放：工作位置指示灯、试验位置指示灯、跳闸指示灯、合闸指示灯、储能指示灯、接地刀指示灯（出线用）、储能开关（钮子开关）、照明开关（钮子开关）、分合闸联片、转换开关、带电显示、保护装置、电流、电压表等室内主要放：电度表、各种空开、温湿度控制器（有面板放的）4）.手车（断路器）室在断路器室内安装了特定的导轨，供断路器手车在内滑行与工作。

手车能在工作位置、试验位置之间移动。

静触头的隔板（活门）安装在手车室的后壁上。

手车从试验位置移动到工作位置过程中，隔板自动打开，反方向移动手车则完全复合，从而保障了操作人员不触及带电体5）.电缆室电缆室内可安装电流互感器、接地开关、避雷器（过电压保护器）以及电缆等附属设备，并在其底部配制开缝的可卸铝板，以确保现场施工的方便。

6）.开关柜手车的三个位置⏹工作位置断路器与一次设备有联系，合闸后，功率从母线经断路器传至输电线路。

⏹试验位置二次插头可以插在插座上，获得电源。

断路器可以进行合闸、分闸操作，对应指示灯亮；断路器与一次设备没有联系，可以进行各项操作，但是不会对负荷侧有任何影响，所以称为试验位置。

⏹检修位置断路器与一次设备（母线）没有联系，失去操作电源（二次插头已经拔下），断路器处于分闸位置二、开关柜联锁装置开关柜具有可靠的联锁装置，满足五防的要求，切实保障了操作人员及设备的安全。

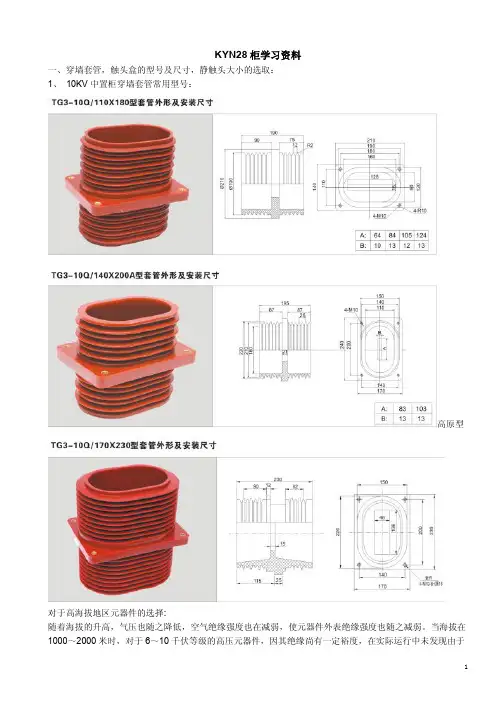

KYN28柜学习资料一、穿墙套管，触头盒的型号及尺寸，静触头大小的选取：1、10KV中置柜穿墙套管常用型号：高原型对于高海拔地区元器件的选择:随着海拔的升高，气压也随之降低，空气绝缘强度也在减弱，使元器件外表绝缘强度也随之减弱。

当海拔在1000～2000米时，对于6～10千伏等级的高压元器件，因其绝缘尚有一定裕度，在实际运行中未发现由于高海拔影响而造成绝缘击穿事故。

因此当产品使用在1000～2000米时，可按一般产品选用。

当海拔在2000米以上时，要采取措施，如元器件选用高原型产品，母线采用热缩材料包覆，增加元器件之间的空气间隙等。

2、触头盒型号及外型尺寸3、静触头大小的选取根据断路器或手车的额定电流和额定短路开断电流来选:额定电流静触头大小配用触头盒型号配用螺栓规格630A φ35X72(82) CH3-10Q/150 M101250A φ49X72(82) CH3-10Q/180 M101600A（相间距210）φ55X72(82) CH3-10Q/190 M101600A（相间距275）φ79X102 CH3-10Q/208 M202000- φ79X102 CH3-10Q/208 M202500A φ109X107 CH3-10Q/250 M20和M103150A φ109X107 CH3-10Q/250 M20和M104000A φ109X107 CH3-10Q/280 4-M10和M12注：1250A-31.5KA VD4手车选用φ35X72静触头，1250A-40KA VD4手车选用φ49X82静触头1250A-50KA VD4手车选用φ79X82静触头二、各种手车的作用：根据手车的用途不同，可分为：隔离车、PT车、熔断器车、计量车、下置PT车、下置避雷器车、核相车和转运车等。

注意：手车与柜体配合要求：1）从试验位置至工作位置至试验位置活门开合正常、灵活，不得有磕碰、卡涩现象，且无异常声音2）接地排和中隔板接地排接触面积大于80%，压力正常3）锁板灵活可靠，S8、S9动作灵活4）总行程不小于197MM5）手车从转运车上推入、拉出必须灵活6）手车在试验位置时，柜门必须能关上，操作孔能对齐7）经5次摇入、摇出，均无异常现象8）满足《五防》要求9）手车在工作位置时，梅花触头和静触头配合的咬合深度必须大于7MM，小于15MM1.隔离车：小电流大电流断口距：小电流车为275土1mm，大电流车为310土1mm。

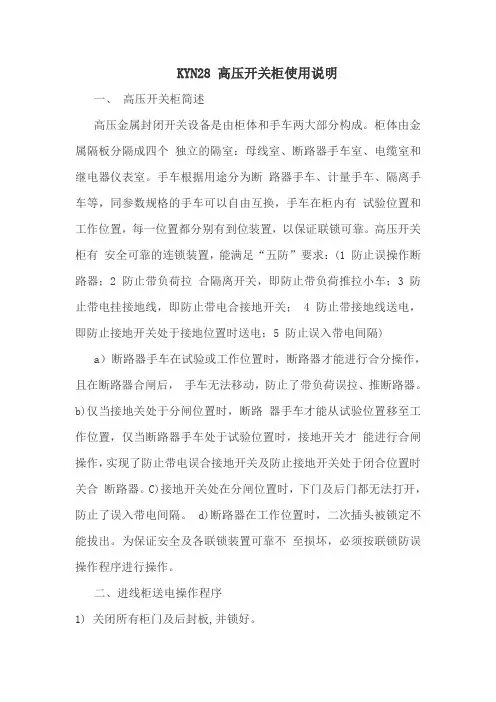

KYN28 高压开关柜使用说明一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。

柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。

手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。

高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关； 4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔) a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。

b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。

C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。

d)断路器在工作位置时，二次插头被锁定不能拔出。

为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。

二、进线柜送电操作程序1) 关闭所有柜门及后封板,并锁好。

2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。

)手动插上航空插，关上手车室门并锁好。

3) 观察上柜门各仪表、信号指示是否正常。

（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约 20 圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插头被锁定，断路器手车主回路接通，查看相关信号。

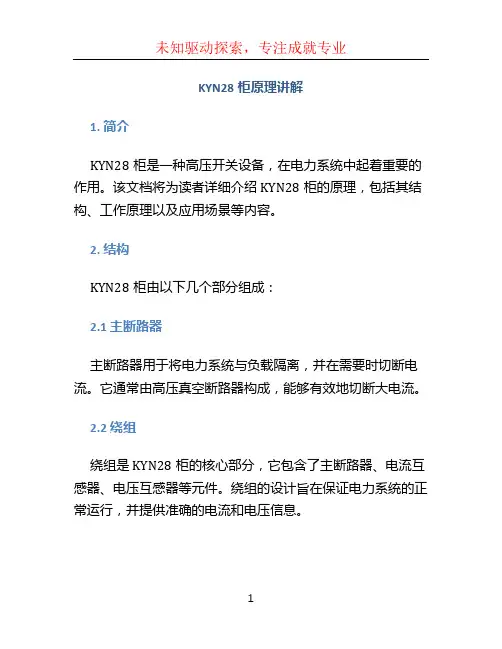

KYN28柜原理讲解1. 简介KYN28柜是一种高压开关设备，在电力系统中起着重要的作用。

该文档将为读者详细介绍KYN28柜的原理，包括其结构、工作原理以及应用场景等内容。

2. 结构KYN28柜由以下几个部分组成：2.1 主断路器主断路器用于将电力系统与负载隔离，并在需要时切断电流。

它通常由高压真空断路器构成，能够有效地切断大电流。

2.2 绕组绕组是KYN28柜的核心部分，它包含了主断路器、电流互感器、电压互感器等元件。

绕组的设计旨在保证电力系统的正常运行，并提供准确的电流和电压信息。

2.3 仪表和控制装置KYN28柜配备了各种仪表和控制装置，以监测和控制电力系统的工作状态。

这些装置包括电流表、电压表、温度计、保护装置等，它们能够提供重要的电气参数和保护功能。

2.4 辅助电器辅助电器通常包括接触器、热继电器、断路器等。

它们是KYN28柜正常工作的重要组成部分，能够提供电源和控制信号。

3. 工作原理KYN28柜的工作原理可以概括如下：1.当电力系统正常运行时，电流和电压通过绕组传输到负载。

此时，主断路器处于闭合状态，电流可以流通。

2.当电力系统发生故障或需要维护时，可以通过控制装置切断主断路器，将电力系统与负载隔离。

这有助于保护电力系统和维护人员的安全。

3.在电力系统发生过载或短路时，保护装置会检测到异常情况，并切断主断路器以保护电力系统的稳定运行。

4.辅助电器负责提供电源和控制信号，以保证KYN28柜的正常工作。

4. 应用场景KYN28柜广泛应用于配电系统、发电厂、变电站等场所。

它的主要应用场景包括：•高压开关柜：KYN28柜能够有效地切断电流，保护电力系统和负载设备，是高压开关柜的重要组成部分。

•配电系统：KYN28柜在配电系统中能够隔离和切断电流，提供电力系统的保护和控制。

•变电站：KYN28柜可用于变电站的电源配电和控制装置。

5. 总结本文对KYN28柜的原理进行了详细讲解，包括了其结构、工作原理以及应用场景等内容。

高压柜KYN28技术说明高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。

本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。

我方保证提供符合本技术协议和国家标准的优质产品。

我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。

如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。

<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

6．无经常性的剧烈运动场所。

<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。

KYN28-12（GZSI-12Z）型铠装中置式金属封闭开关设备一产品概述及适用范围KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是一开电气成套公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如 KYN1-10、JYN2-10、GBC-10等系列产品。

其产品具有以下明显优点：1.1 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。

1.3 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。

可用于单母线、单母线分段系统或双母线系统。

开关设备符合IEC298《额定电压1kV 以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV 交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。

并且具有完善、可靠的防误操作功能。

二正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃2.2 相对湿度：日平均不大于95%，月平均值不大于90%2.3 海拔高度：不超过1000m2.4 地震烈度不超过8度2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

KYN28-12（GZSI-12Z）型铠装中置式金属封闭开关设备一产品概述及适用范围KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是一开电气成套公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如 KYN1-10、JYN2-10、GBC-10等系列产品。

其产品具有以下明显优点：1.1 产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。

产品外壳具有IP4X级的防护等级。

1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。

1.3 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。

其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。

可用于单母线、单母线分段系统或双母线系统。

开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。

并且具有完善、可靠的防误操作功能。

二正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃2.2 相对湿度：日平均不大于95%，月平均值不大于90%2.3 海拔高度：不超过1000m2.4 地震烈度不超过8度2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。

高压起动柜KYN28技术说明一>总则：本技术文件的适用范围仅限10KV高压开关柜。

本技术条件是根据10KV高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。

<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

6．无经常性的剧烈运动场所。

<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN283. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP41柜体颜色:计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进线开关柜及电机控制柜：采用宝光真空断路器。
