阻抗匹配与史密斯圆图共39页

如何利用史密斯圆图匹配阻抗（教程）先上张主角 SMITCH圆图！！
先来点基础的东西。

史密斯圆图红色的代表阻抗圆，蓝色的代表导纳圆！！
先以红色线为例！
圆中间水平线是纯阻抗线，如果有点落在该直线上，表示的是纯电阻！！
例如一个100欧的电阻，就在中间那条线上用红色标2.0的地方；15欧的电阻就落在中间红色标0.3的点上！
水平线上方是感抗线，下方是容抗线；落在线上方的点，用电路表示，就是一个电阻串联一个电感，落在线下方的点，是一个电阻串联
一个电容。

图上的圆表示等阻抗线，落在圆上的点阻抗都相等，向上的弧线表示等感抗线，向下的弧线表示等容抗线！！
看图好点
接着讲蓝色线。

因为导纳是阻抗的倒数，所以，很多概念都很相似。

中间的是电导线，图上的圆表示等电导圆，向上的是等电纳线，向下的是等电抗线！
转入正题：
用该图进行阻抗匹配计算的基本原则是：
是感要补容，是容要加感，是高阻要想办法往低走，是低阻要想办法抬高。

无论在任何位置，均要向50欧（中点）靠拢。

进行匹配时候，在等阻抗圆以及等电导圆上进行换算。

下图表示的是变化趋势！
以图上B点为例，如何进行阻抗匹配！！
B点所在位置为40+50j，
先顺着等电导圆，运动到B1点，再顺着等阻抗圆，运行到终点（50欧）。

按照上贴的运动规律，电路先并电容，再串电感。

由此完成阻抗匹配。

匹配方法讲完了，具体数值可通过RFSIM99计算！！。

最全的阻抗匹配与史密斯（Smith）圆图基本原理摘要：本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并给出了MAX2472工作在900MHz时匹配网络的作图范例。

事实证明，史密斯圆图仍然是确定传输线阻抗的基本工具。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括•计算机仿真：由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

•手工计算：这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

•经验：只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

•史密斯圆图：本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

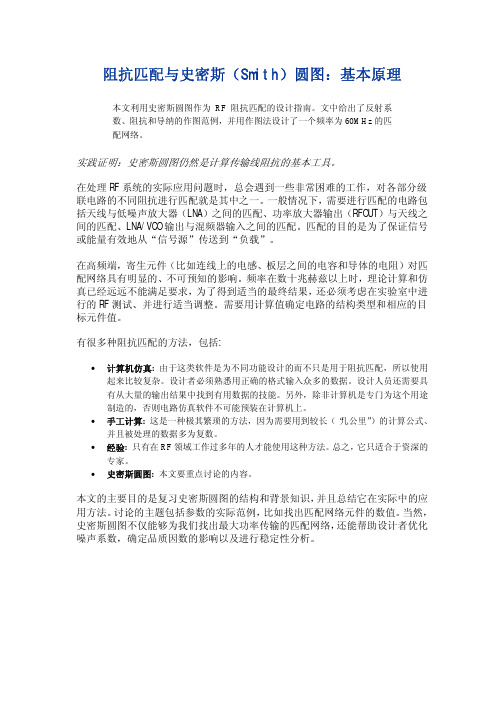

阻抗匹配与史密斯（Smith）圆图：基本原理本文利用史密斯圆图作为 RF 阻抗匹配的设计指南。

文中给出了反射系 数、阻抗和导纳的作图范例，并用作图法设计了一个频率为 60MHz 的匹 配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理 RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级 联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包 括天线与低噪声放大器（LNA）之间的匹配、功率放大器输出（RFOUT）与天线之 间的匹配、LNA/VCO 输出与混频器输入之间的匹配。

匹配的目的是为了保证信号 或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件（比如连线上的电感、板层之间的电容和导体的电阻）对匹 配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿 真已经远远不能满足要求， 为了得到适当的最终结果，还必须考虑在实验室中进 行的 RF 测试、并进行适当调整。

需要用计算值确定电路的结构类型和相应的目 标元件值。

有很多种阻抗匹配的方法，包括:•• • •计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用 起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具 有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途 制造的，否则电路仿真软件不可能预装在计算机上。

手工计算: 这是一种极其繁琐的方法，因为需要用到较长（“几公里”）的计算公式、 并且被处理的数据多为复数。

经验: 只有在 RF 领域工作过多年的人才能使用这种方法。

总之， 它只适合于资深的 专家。

史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识， 并且总结它在实际中的应 用方法。

讨论的主题包括参数的实际范例， 比如找出匹配网络元件的数值。

当然， 史密斯圆图不仅能够为我们找出最大功率传输的匹配网络， 还能帮助设计者优化 噪声系数，确定品质因数的影响以及进行稳定性分析。

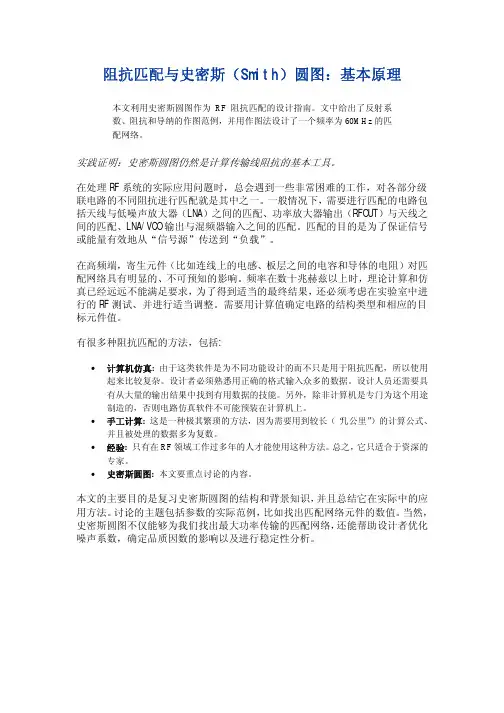

阻抗匹配与史密斯（Smith）圆图：基本原理本文利用史密斯圆图作为 RF 阻抗匹配的设计指南。

文中给出了反射系 数、阻抗和导纳的作图范例，并用作图法设计了一个频率为 60MHz 的匹 配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理 RF 系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级 联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包 括天线与低噪声放大器（LNA）之间的匹配、功率放大器输出（RFOUT）与天线之 间的匹配、LNA/VCO 输出与混频器输入之间的匹配。

匹配的目的是为了保证信号 或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件（比如连线上的电感、板层之间的电容和导体的电阻）对匹 配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿 真已经远远不能满足要求， 为了得到适当的最终结果，还必须考虑在实验室中进 行的 RF 测试、并进行适当调整。

需要用计算值确定电路的结构类型和相应的目 标元件值。

有很多种阻抗匹配的方法，包括: 计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用 起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具 有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途 制造的，否则电路仿真软件不可能预装在计算机上。

手工计算: 这是一种极其繁琐的方法，因为需要用到较长（“几公里”）的计算公式、 并且被处理的数据多为复数。

经验: 只有在 RF 领域工作过多年的人才能使用这种方法。

总之， 它只适合于资深的 专家。

史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识， 并且总结它在实际中的应 用方法。

讨论的主题包括参数的实际范例， 比如找出匹配网络元件的数值。

当然， 史密斯圆图不仅能够为我们找出最大功率传输的匹配网络， 还能帮助设计者优化 噪声系数，确定品质因数的影响以及进行稳定性分析。

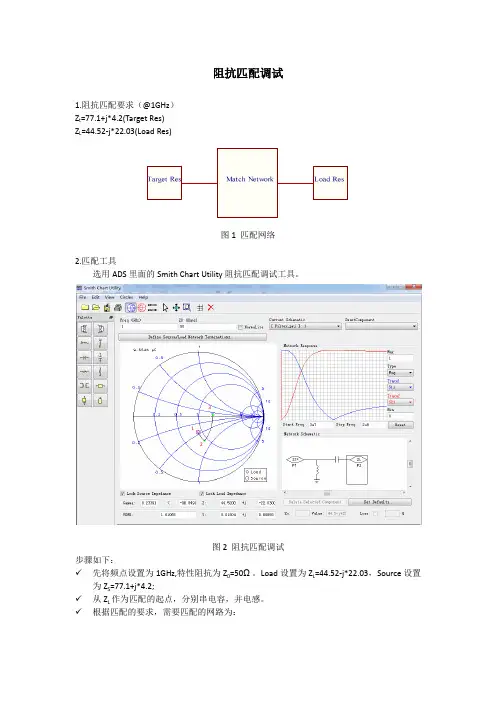

阻抗匹配调试
1.阻抗匹配要求（@1GHz）
Z t=77.1+j*4.2(Target Res)
Z L=44.52-j*22.03(Load Res)
图1 匹配网络
2.匹配工具
选用ADS里面的Smith Chart Utility阻抗匹配调试工具。

3
1
2
图2 阻抗匹配调试
步骤如下：
✓先将频点设置为1GHz,特性阻抗为Z0=50Ω。

Load设置为Z L=44.52-j*22.03，Source设置为Z S=77.1+j*4.2;
✓从Z L作为匹配的起点，分别串电容，并电感。

✓根据匹配的要求，需要匹配的网路为：
图3 匹配网络元件值
3.电路仿真验证
采用ADS仿真，仿真验证原理图如下：
图4 匹配后的阻抗仿真
将图4的元件值及Z L代入仿真网络，ADS量测S11参数，频率范围从30MHz~3GHz。

图5 仿真图
图6图5 匹配阻抗调试后的仿真图
通过仿真可以看出，匹配调试后的阻抗为77.761+j3.887，比较接近我们预期的值，有些许差异与我们仿真选取的频点差异以及采用元件模拟Z L 的精度有关。

freq (30.00MHz to 3.000GHz)
S (1,1)。

Smith圆图在天线阻抗匹配上的应用天线性能的好坏直接决定了所发射信号的强弱，在调试天线时，阻抗匹配、电压驻波比对天线的性能影响很大，在调试阻抗以及驻波比时，利用Smith圆图能够简单方便的提供帮助。

通过Smith圆图，我们能够迅速的得出在传输线上任意一点阻抗、电压反射系数、驻波比等数据。

图1-1Smith圆图如图1-1所示，Smith圆图中包括电阻圆(图中红色的，从右半边开始发散的圆)和电导圆(图中绿色的，从左半圆发散开的圆)，和电阻电导圆垂直相交的半圆则称为电抗圆，其中，中轴线以上的电抗圆为正电抗圆(表现为感性)，中轴线以下的为负电抗圆(表现为容性)。

一、利用Smith圆图进行阻抗匹配1、使用并联短截线的阻抗匹配我们可以通过改变短路的短截线的长度与它在传输线上的位置来进行传输网络的匹配，当达到匹配时，连接点的输入阻抗应正好等于线路的特征阻抗。

图2-1并联短截线的阻抗匹配假设传输线特征阻抗的导纳为Yin，无损耗传输线离负载d处的输入导纳Yd=Yin+jB（归一化导纳即为1+jb），输入导纳为Ystub=-jB的短截线接在M点，以使负载和传输线匹配。

在Smith圆图上的操作步骤：1.做出负载的阻抗点A，反向延长求出其导纳点B；2.将点B沿顺时针方向（朝着源端）转动，与r=1的圆交于点C和D；3.点D所在的电抗圆和圆周交点为F；4.分别读出各点对应的长度，B（aλ），C（bλ），F（kλ）；5.可以得出：负载至短截线连接点的最小距离d=bλ-aλ,短截线的长度S=kλ-0.25λ。

图2-2Smith圆图联短截线的阻抗匹配2、使用L-C电路的阻抗匹配在RF电路设计中，还经常用L-C电路来达到阻抗匹配的目的，通常的可以有如下8种匹配模型可供选择：图2-3L-C阻抗匹配电路这些模型可根据不同的情况合理选择，如果在低通情况下可选择串联电感的形式，而在高通时则要选择串联电容的形式。

使用电容电感器件进行阻抗匹配，在Smith圆图上的可以遵循下面四个规则：-沿着恒电阻圆顺时针走表示增加串联电感；-沿着恒电阻圆逆时针走表示增加串联电容；-沿着恒电导圆顺时针走表示增加并联电容；-沿着恒电导圆逆时针走表示增加并联电感。

阻抗匹配与史密斯(Smith)圆图：基本原理摘要：本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并给出了MAX2474工作在900MHz时匹配网络的作图范例。

事实证明，史密斯圆图仍然是确定传输线阻抗的基本工作。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括∙计算机仿真：由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

∙手工计算：这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

∙经验：只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

∙史密斯圆图：本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

阻抗匹配与史密斯原图（基本原理）阻抗匹配与史密斯(Smith)圆图: 基本原理本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并用作图法设计了一个频率为60MHz 的匹配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括:•计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

•手工计算: 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

•经验: 只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

•史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

阻抗匹配与史密斯(Smith)圆图: 基本原理本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并用作图法设计了一个频率为60MHz的匹配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括:•计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

•手工计算: 这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

•经验: 只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

•史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。

阻抗匹配与史密斯(Smith)圆图的基本原理摘要：本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例，并用作图法设计了一个频率为60MHz的匹配网络。

实践证明：史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时，总会遇到一些非常困难的工作，对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下，需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端，寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时，理论计算和仿真已经远远不能满足要求，为了得到适当的最终结果，还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法，包括:●计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配，所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外，除非计算机是专门为这个用途制造的，否则电路仿真软件不可能预装在计算机上。

●手工计算:这是一种极其繁琐的方法，因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

●经验:只有在RF领域工作过多年的人才能使用这种方法。

总之，它只适合于资深的专家。

●史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识，并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例，比如找出匹配网络元件的数值。

当然，史密斯圆图不仅能够为我们找出最大功率传输的匹配网络，还能帮助设计者优化噪声系数，确定品质因数的影响以及进行稳定性分析。
