PROFIBUS故障诊断的常用工具

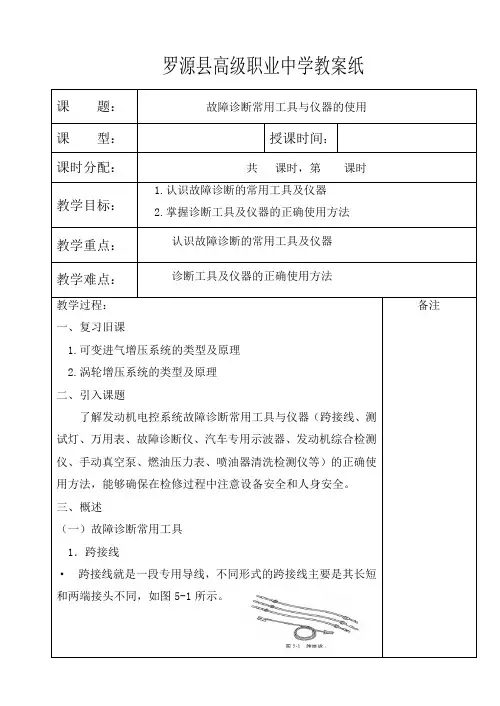

课题：故障诊断常用工具与仪器的使用课型：授课时间：课时分配：共课时，第课时教学目标： 1.认识故障诊断的常用工具及仪器2.掌握诊断工具及仪器的正确使用方法教学重点：认识故障诊断的常用工具及仪器教学难点：诊断工具及仪器的正确使用方法教学过程：一、复习旧课1.可变进气增压系统的类型及原理2.涡轮增压系统的类型及原理二、引入课题了解发动机电控系统故障诊断常用工具与仪器（跨接线、测试灯、万用表、故障诊断仪、汽车专用示波器、发动机综合检测仪、手动真空泵、燃油压力表、喷油器清洗检测仪等）的正确使用方法，能够确保在检修过程中注意设备安全和人身安全。

三、概述（一）故障诊断常用工具1．跨接线·跨接线就是一段专用导线，不同形式的跨接线主要是其长短和两端接头不同，如图5-1所示。

备注·跨接线两端的接头一般是不同形式的插头或鳄鱼夹，以适应对不同位置的跨接。

2．测试灯（测电笔）·测试灯实际就是带导线的电笔，主要是用来检查电器元件电路的通、断。

·测试灯分为不带电源测试灯（12V测试灯）和自带电源测试灯两种类型。

（1）不带电源测试灯（12V测试灯）（2）自带电源测试灯3．万用表·万用表是检测电子电路时最常用的仪表之一，它以携带及使用方便、可测参数多等显著特点而深受汽车修理人员的青睐。

·万用表可用来测量交流与直流电压、电流和导体电阻等。

·汽车修理中常用万用表来测量电阻和电压，以判断电路的通断和电气设备的技术情况。

·万用表可分为模拟式（指针式）万用表和数字式万用表两种类型，如图5-4所示。

（1）常见汽车万用表的主要功能①测量点火线圈的闭合角。

②测量节气门位置传感器、氧传感器、空气流量计、进气温度传感器、冷却液温度传感器和ECU端子的动态电压信号。

③测量各种电磁阀、继电器线圈、喷油器、点火线圈、冷却液温度传感器、进气温度传感器等的电阻。

④测量直流电流。

PROFIBUS 现场总线故障诊断方法摘要:PROFIBUS是一种应用于工业领域现场总线，由于现场环境复杂，PROFIBUS网络通信不稳定，造成了对生产的影响。

经过PROFIBUS总线排查和分析，认为通讯电缆太长导致信号衰弱，现场模块供电电压压降，电磁干扰，DP通信头阻值过小和接地等原因所致，加装中继器，重新敷设通讯电缆，接地牢固等方法，不仅保证了PROFIBUS网络通信稳定，又可以预防PROFIBUS总线故障。

关键词：PROFIBUS总线，现场模块，网络通信，信号衰弱，电磁干扰一、前言积放链采用了以三菱PLC及其相关模块控制为核心，PROFIBUS DP作为总线通信，双绞线作为通信介质以及现场模块等组成一套控制系统。

本论文主要结合实际情况，将以往发生的各种总线故障诊断进行分析归类，总结出针对积放链总线故障处理方法和预防措施。

二、系统介绍和PROFIBUS总线介绍2.1、系统介绍积放链是由三菱A系列PLC作为控制核心，由QJ71PB92V模块作为等级1主站使用，通过PROFIBUS-DP协议将触摸屏以及现场30个模块进行通讯，以及3个驱动链条装置和若干个电磁阀组成的控制系统。

2.2、PROFIBUS总线介绍PROFIBUS作为业界应用最广泛的现场总线技术，是一种串行现场总线通信技术，是按照ISO/OSI开放系统互连模型层网络模型构建，主要分为DP/FMS/PA几种行规。

FMS行规因为协议层太繁琐，不能适应高速现场总线的需求，实际应用已经很少见到；目前应用最多的是DP和PA行规，在这里主要介绍的是DP行规。

PROFIBUS-DP使用有主站和从站。

PROFIBUS-DP网络理论上最多可有32个主站，整个网络中所有的物流站点可达到127个，主站之间用令牌传递，获得令牌的主站可轮询从站。

网络拓扑是线性总线，两端都带终端电阻，允许一定的短截线和分支（树）存在，通信介质、网络距离、通信站点数取决于信号特性，两个站点之间采用屏蔽双绞线通讯，传输速率在9.6Kbit/s-12Mbit/s。

PROFIBUSDP的故障诊断方法演示文稿故障诊断是工业自动化系统中非常重要的一环，通过诊断系统中的故障，可以及时发现问题并采取相应措施进行修复和恢复，保证工业生产的正常运行。

本文将以PROFIBUS DP（Process Field Bus Decentralized Periphery）为例，介绍PROFIBUS DP的故障诊断方法。

第一步：搜集故障信息对于PROFIBUSDP，搜集故障信息是诊断的第一步。

我们可以通过以下几种方式搜集到信息：1.系统反馈信息：检查系统中的警报、报警信息，查找可能的故障原因。

2.观察现象：观察系统的运行状态，如是否有设备异常、通信中断等。

3.监测仪器：利用PROFIBUS网络分析仪、示波器等工具对系统进行监测，获取更为详细的信息。

第二步：分析故障原因在搜集到故障信息后，需要对其进行分析，确定故障原因。

常见的故障原因有：1.通信故障：如信号断开、信号干扰等。

2.设备故障：如设备损坏、设备接线错误等。

3.参数配置错误：如地址设置错误、节点规划不合理等。

第三步：排除故障根据故障原因进行相应的排除工作，常见的排除方法有：1.检查设备连接：检查设备的电源、数据线等连接是否正确，重新插拔设备。

2.更换设备：对于损坏的设备，需要及时更换。

3.配置参数：对于参数配置错误的情况，需要修改设备的参数设置。

第四步：验证修复结果在完成故障排除后，需要对系统进行验证，以确保问题得到修复。

可以通过以下几种方式验证修复结果：1.运行测试：重新运行系统，观察系统的运行状态是否正常，检查设备是否正常工作。

2.监测仪器：再次使用PROFIBUS网络分析仪等工具对系统进行监测，检查网络通信是否正常。

第五步：记录故障经验对于所遇到的故障，需要及时记录故障经验，以便以后参考。

记录故障经验可以帮助我们更好地理解故障原因、快速排除故障，并能在以后遇到类似故障时更快地找到解决方法。

总结：通过对PROFIBUSDP故障诊断方法的介绍，我们了解到了故障诊断的一般步骤，通过搜集故障信息、分析故障原因、排除故障、验证修复结果以及记录故障经验，可以有效地诊断和解决故障，保证工业自动化系统的正常运行。

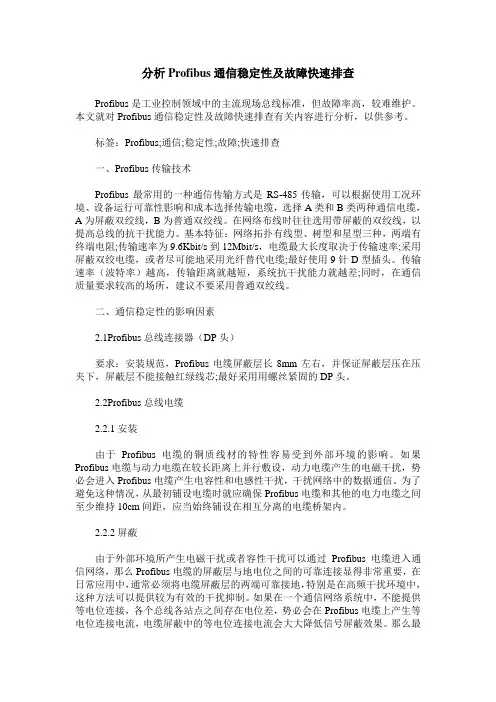

分析Profibus通信稳定性及故障快速排查Profibus是工业控制领域中的主流现场总线标准，但故障率高，较难维护。

本文就对Profibus通信稳定性及故障快速排查有关内容进行分析，以供参考。

标签：Profibus;通信;稳定性;故障;快速排查一、Profibus传输技术Profibus最常用的一种通信传输方式是RS-485传输，可以根据使用工况环境、设备运行可靠性影响和成本选择传输电缆，选择A类和B类两种通信电缆，A为屏蔽双绞线，B为普通双绞线。

在网络布线时往往选用带屏蔽的双绞线，以提高总线的抗干扰能力。

基本特征：网络拓扑有线型、树型和星型三种，两端有终端电阻;传输速率为9.6Kbit/s到12Mbit/s，电缆最大长度取决于传输速率;采用屏蔽双绞电缆，或者尽可能地采用光纤替代电缆;最好使用9针D型插头。

传输速率（波特率）越高，传输距离就越短，系统抗干扰能力就越差;同时，在通信质量要求较高的场所，建议不要采用普通双绞线。

二、通信稳定性的影响因素2.1Profibus总线连接器（DP头）要求：安装规范，Profibus电缆屏蔽层长8mm左右，并保证屏蔽层压在压夹下，屏蔽层不能接触红绿线芯;最好采用用螺丝紧固的DP头。

2.2Profibus总线电缆2.2.1安装由于Profibus电缆的铜质线材的特性容易受到外部环境的影响。

如果Profibus电缆与动力电缆在较长距离上并行敷设，动力电缆产生的电磁干扰，势必会进入Profibus电缆产生电容性和电感性干扰，干扰网络中的数据通信。

为了避免这种情况，从最初铺设电缆时就应确保Profibus电缆和其他的电力电缆之间至少维持10cm间距，应当始终铺设在相互分离的电缆桥架内。

2.2.2屏蔽由于外部环境所产生电磁干扰或者容性干扰可以通过Profibus电缆进入通信网络，那么Profibus电缆的屏蔽层与地电位之间的可靠连接显得非常重要，在日常应用中，通常必须将电缆屏蔽层的两端可靠接地，特别是在高频干扰环境中，这种方法可以提供较为有效的干扰抑制。

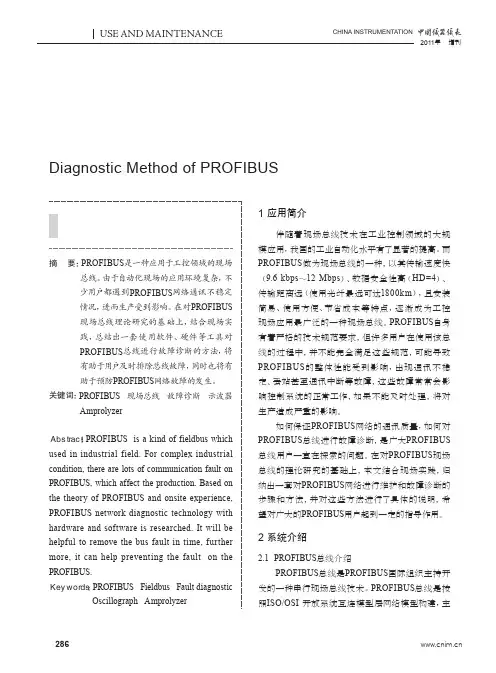

2011年 增刊要分为DP/FMS/PA图1 PROFIBUS行规FMS行规因为协议层较为繁琐，渐渐不能适应高速现场总线的需求，实际应用已经很少见到；目前应用最多的是DP和PA行规。

我们这里主要讨论的DP的网络。

PROFIBUS-DP使用两类站：（1）主站（DP-Master，有总线存取权）；（2）从站（DP- Slave，无总线存取权）。

PROFIBUS DP网络理论上最多可有32个主站整个网络中所有的物理站点数可达到127个。

主站之间用令牌传递，获得令牌的主站可以轮询从站。

络拓扑是线性总线，两端带终端电阻，允许一定的短截线（Drop cable）和分支（树）存在。

通讯介质网络距离、通讯站点数取决于信号特性，如两个站点之间采用屏蔽双绞线通讯，9.6kbps波特率时，1.2km可以不使用中继器进行连接（7）不同波特率下的电缆长度表２　不同传输速度时的电缆长度波特率[bit/s]9.6k19.2k93.75k187.5k500k1500k3M~12M电缆长度（m）1200120012001000400200100（8）终端电阻器PROFIBUS电缆在每个网段的两端应该连接终端电阻。

（9）接地，屏蔽若使用屏蔽双绞电缆，则建议通过低阻抗（即低电感连接方式连接电缆两端的屏蔽和保护地图2 PROFIBUS线性拓扑结构如果网络中需要使用光纤作为通讯介质，则需要使用OLM代替RS485中继器进行网络扩展连接，此时，一般都是将网络连成环网的形式（见图3）。

图3 PROFIBUS光纤环网2.1.3 应用层应用层主要定义了PROFIBUS的数据类型，报文规范，网络管理等内容，对于PROFIBUS报文的了解，有助于对故障报文进行分析。

2.2 PROFIBUS网络常见故障在使用PROFIBUS过程中，常见故障现象有：（1）网络通讯一直不能建立；（2）网络通讯不稳定，有时出现某一个或某几个从站不能通讯；（3）某个电机或者变频器启动时，网络出现通因而找到导致通讯故障的真正原因网络诊断的步骤和方法我们发现：大多2011年 增刊行检测和评估针对评估表中的内容进行说明的同时如何进行（1）当工程师到达一个新的现场时图4 屏蔽层做接地处理处理方法：屏蔽在通讯中有着至关重要的作用，因为工业现场的电磁兼容环境比较恶劣，往往会对通讯造成较大的影响，因而通讯电缆要求有良好的屏蔽并做接地处理。

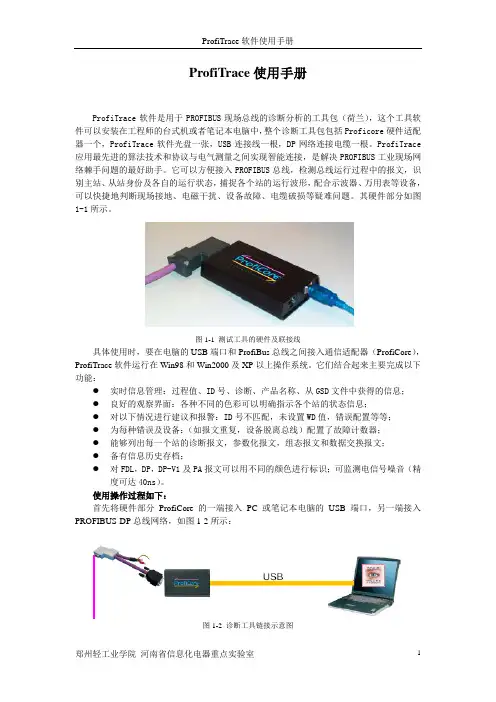

ProfiTrace使用手册ProfiTrace软件是用于PROFIBUS现场总线的诊断分析的工具包（荷兰），这个工具软件可以安装在工程师的台式机或者笔记本电脑中，整个诊断工具包包括Proficore硬件适配器一个，ProfiTrace软件光盘一张，USB连接线一根，DP网络连接电缆一根。

ProfiTrace 应用最先进的算法技术和协议与电气测量之间实现智能连接，是解决PROFIBUS工业现场网络棘手问题的最好助手。

它可以方便接入PROFIBUS总线，检测总线运行过程中的报文，识别主站、从站身份及各自的运行状态，捕捉各个站的运行波形，配合示波器、万用表等设备，可以快捷地判断现场接地、电磁干扰、设备故障、电缆破损等疑难问题。

其硬件部分如图1-1所示。

图1-1 测试工具的硬件及联接线具体使用时，要在电脑的USB端口和ProfiBus总线之间接入通信适配器（ProfiCore），ProfiTrace软件运行在Win98和Win2000及XP以上操作系统。

它们结合起来主要完成以下功能：●实时信息管理：过程值、ID号、诊断、产品名称、从GSD文件中获得的信息；●良好的观察界面：各种不同的色彩可以明确指示各个站的状态信息；●对以下情况进行建议和报警：ID号不匹配，未设置WD值，错误配置等等；●为每种错误及设备：（如报文重复，设备脱离总线）配置了故障计数器；●能够列出每一个站的诊断报文，参数化报文，组态报文和数据交换报文；●备有信息历史存档；●对FDL，DP，DP-V1及PA报文可以用不同的颜色进行标识；可监测电信号噪音（精度可达40ns）。

使用操作过程如下：首先将硬件部分ProfiCore的一端接入PC或笔记本电脑的USB端口，另一端接入PROFIBUS-DP总线网络，如图1-2所示：图1-2 诊断工具链接示意图在桌面双击ProfiTrace图标打开软件（如图1-3所示）:图1-3 ProfiTrace桌面图标然后需要对其进行初始化，单击下面图标：，用于ProfiTrace对于DP网络进行速率自动匹配以用来捕捉DP网络报文信息。

HongKeTH LINK 使用示例使用手册版本（2014年01月）摘要本文主要介绍了使用TH LINK 如何检测PROFIBUS 网络中常见错误，以及TH LINK 常用界面说明。

关键词PROFIBUS，现场总线，通信，TH LINK，检测，故障KeyWords PROFIBUS，field bus，communication，TH LINK，detection，failure目录TH LINK 使用示例 (1)1、产品功能及简介 (4)1.1TH LINK简介 (4)1.1.1 TH LINK 功能及其应用 (4)1.1.2 TH LINK 监控网络 (4)1.1.3 TH LINK 技术参数 (4)1.2 Comsoft DF PROFI II 板卡 (5)1.2.1 DF PROFI II板卡功能及其特点 (5)1.2.2 技术参数 (5)1.3 Comsoft XPS-E网关 (5)1.3.1 XPS-E 应用背景 (5)1.3.2 XPS-E 应用示例 (6)1.3.3 XPS-E 技术参数 (6)1.4 赫优讯netTAP NT-50 (6)1.4.1赫优讯netTAP NT-50使用简介 (6)1.4.2赫优讯netTAP NT-50应用案例 (7)2、搭建Profibus DP网络 (7)2.1 示例Profibus DP网络 (7)2.1.1示例网络介绍 (7)2.2 配置Profibus网络 (8)3、基于TH SCOPE EASY界面的监控 (8)3.1 Profibus通信正常界面简介 (8)3.1.1网络层界面视图简介 (8)3.1.2 TH LINK层视图简介 (9)3.2 Profibus通信故障界面简介 (12)3.3 Profibus通信设备未连接界面简介 (13)4、小结 (14)1、产品功能及简介1.1TH LINK简介1.1.1 TH LINK 功能及其应用如右图, TH LINK 是一款用于实现高效监测工业网络运行状况的硬件.它可以监测包括PROFIBUS、PROFINET、Ethernet/IP、Modbus TCP和工业以太网在内的众多工业网络。

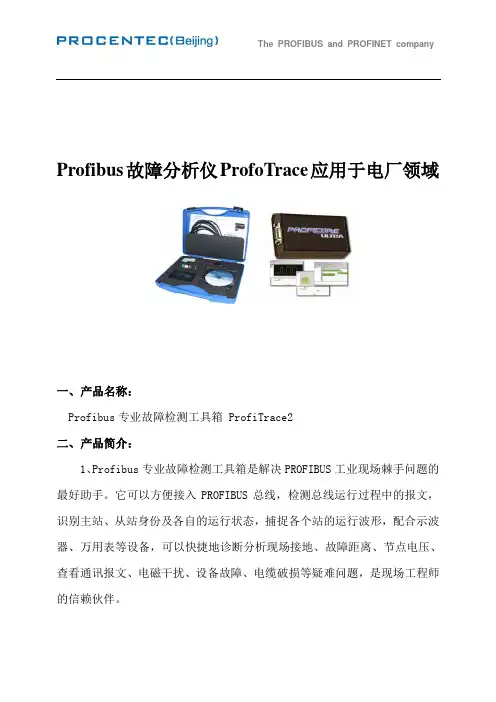

The PROFIBUS and PROFINET company Profibus故障分析仪ProfoTrace应用于电厂领域一、产品名称：Profibus专业故障检测工具箱 ProfiTrace2二、产品简介：1、Profibus专业故障检测工具箱是解决PROFIBUS工业现场棘手问题的最好助手。

它可以方便接入PROFIBUS总线，检测总线运行过程中的报文，识别主站、从站身份及各自的运行状态，捕捉各个站的运行波形，配合示波器、万用表等设备，可以快捷地诊断分析现场接地、故障距离、节点电压、查看通讯报文、电磁干扰、设备故障、电缆破损等疑难问题，是现场工程师的信赖伙伴。

2、Profibus专业故障检测工具箱是用于PROFIBUS高速现场总线的分析工具包，应用最先进的算法技术和总线协议与电气测量之间实现智能连接，使其成为当今最尖端的总线监测技术。

3、Profibus专业故障检测工具箱是专门为profibus总线工程的施工、维护而开发的工具。

使施工、维护节省时间，提高安装实效性。

4、硬件描述在PC、PG或笔记本电脑的USB端口和Profibus总线之间接入通信管理机（ProfiCore），ProfiTrace运行在PC中支持Win98、Win2000、XP、vista操作系统；5、Profibus专业故障检测工具箱不仅可以用于DP总线的测试，还可以用于PA总线的测试，只需要在Profibus接口上再加装一个PA扩展头；6、Profibus专业故障检测工具箱的特性端口可以提供一个触发信号给示波器，可以通过软件的操作实现对每一台设备的通讯信号的测量；最高12M 的采样速率，同样也自适应各个波段。

最新的RS485技术，PROFIBUS接口电磁隔离。

三、产品特点：1、可用于多PC机的授权，使得在多个电脑上应用此工具成为可能；2、实时信息管理：过程值、ID号、诊断、产品名称、从GSD文件中获得的信息都被包含在内；3、良好的观察界面：各种不同的色彩可以明确指示各个站的状态信息；4、会对以下情况进行建议和报警：ID号不匹配，未设置WD值，错误配置等等；5、为每种错误及设备（如报文重复，设备脱离总线，循环周期）配置了故障计数器；6、能够列出每一个站的诊断报文，参数化报文，配置组态和数据交换报文；7、备有信息历史存档；8、对FDL，DP，DP-V1及PA报文可以用不同的颜色进行标识；9、可监测电信号噪音（精度可达40ns）；10、在线生成PROFIBUS现场故障报告。

PROFIBUSDP网络系统故障诊断方法PROFIBUS DP（Decentralized Peripherals）是一种常用的工业自动化领域的现场总线协议。

在工业自动化生产中，如果PROFIBUS DP网路系统出现故障，将会导致生产线停工，影响生产效率。

因此，及时准确地诊断故障并进行修复是非常重要的。

本文将介绍一些常用的PROFIBUS DP网络系统故障诊断方法。

首先，了解PROFIBUSDP网络的基本拓扑结构对于故障诊断非常重要。

PROFIBUSDP网络通常由主站和从站组成，主站负责向从站发送指令，从站根据指令完成相应的动作，并将结果返回给主站。

在一个典型的拓扑结构中，多个从站通过总线连接到一个主站上。

这些从站之间的连接是通过网络线缆实现的。

因此，在进行故障诊断时，首先要检查整个网络的连接情况，确保网络线缆的接触良好，没有松动或者断开的情况。

其次，使用专业的故障诊断工具进行实时监测和分析是非常重要的。

PROFIBUSDP网络故障诊断工具通常包括网络分析仪和网络诊断软件。

网络分析仪可以实时监测网络中的数据通信和信号传输情况，可以检测线缆连接质量、通信速率等参数。

网络诊断软件可以通过解析网络中的数据包，帮助诊断网络通信问题。

例如，当发现从站无法响应主站的指令时，可以使用网络诊断软件查看从站是否接收到了相关指令，并且分析从站的响应是否正常。

此外，了解PROFIBUSDP网络常见的故障现象和故障原因也是非常重要的。

常见的故障现象包括网络通信不稳定、从站无法响应指令、通信速率降低等。

常见的故障原因可能包括网络线缆接触不良、从站配置错误、网络中存在干扰信号等。

通过对故障现象和故障原因的了解，可以更快速地定位故障所在，并采取相应的解决方案。

最后，定期进行PROFIBUSDP网络的维护和保养也是非常必要的。

在维护和保养过程中，可以对网络线缆进行检查和维修，确保其质量良好。

同时，可以对网络中的从站进行检查，确保其配置正确，并且固件和软件版本与主站相匹配。

S7-1200做DP Master通讯时，DP slave丢失后，CPU不会停机，也不需要向CPU下载组织块。

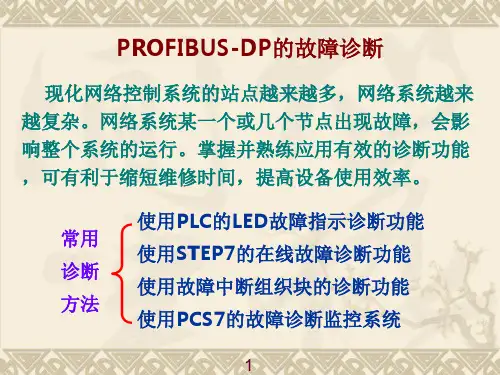

对PROFIBUS DP的故障诊断，有如下几种方法：前面板上的DIAG灯，绿色正常，有错误和问题时提示为红色。

上盖后面的RUN / STOP、ERROR和前面板的DIAG灯相组合，给出模块状态：图1.早期CM1243-5固件版本V1.0 & V1.1的故障指示灯PROFIBUS DP通讯故障诊断方法图2. CM1243-5固件版本V1.2 & V1.3的故障指示灯早期CM1243-5固件版本V1.0 & V1.1在STEP 7 V11中查看CPU诊断缓冲区中的条目。

PROFIBUS DP通讯故障诊断方法*S/ t/Oti IW 11/14t I^D^bCl碗fi 缨中区 ____________________________________________________________________________事件q 以许检明函示E 」事件时间被 日期扣，间 .................................... 事件丁19丁口山内二4”4“129 :厘#殂件已移除姆已汽=土卜I 19Tn^2：4.7rf.5.G5H0 19TDI4J9 2-47：4^.34S 耐.自咖总■百匍匚山的揖作帆过二STOP 1 D -197DWJ9 2 47：4^.D4J新的.自动幅■当前二MJ 的推作恨式:STOP11 ■1口7口"#2 4人44刀4：2 通信.自动的再求：5TOP-CPU^. RUN 哪到打ClF 建式 1 2 1 "明用2 g56.2M Rg 后切眼降作理式-CHJ A ST^PUJP 切播更| RUN 模式 1 5 1970M/? 2 W ：S5.255 苴死切热眼作脏-CHJ A STOP 切榜到3TMTUF 触 14 19北洱川"M 班.厘应后切推展作g-阪A STOP 讣磷值5 瞰则STOP15 1970f4W2ijd ：E6.163 厦件蛆件已瞬理共查看在线状态下模块的信息There! zhifMences hetv.een tl-ie inLeit*1：］ module and tlie i noduk coniiyutH-d in rhe projeciIh£ rncdul e do 己二 not m ：.i 才口nlinw在境访何=筋或掌我 四母攫冲区 福姆病 芹转告▼Oiogncot Diagnostic status FP:?FIBU7- interface ［：<l ］jiyiiQi Mi>dr >.i匚口bo<较新版本的CM1243-5例如V1.3版本在TIA V13 SP1中查看诊断缓冲区里从站丢站的信息记录如下:PROFIBUS DP通讯故障诊断方法3、通过程序读取DP 从站诊断信息CM1243-5使用DPNRM_DG 指令，可以读取PROFIBUS DP 从站 的诊断数据。

profibus使用技巧Profibus是一种用于工业自动化领域的总线通信协议，具有高速、实时性好、可靠性高等特点。

为了能够更好地使用Profibus，以下是一些使用技巧：1. 网络拓扑规划：在构建Profibus网络时，需要合理规划网络拓扑结构。

常见的拓扑结构包括星形、树状和环形。

选择合适的拓扑结构可以提高网络的可靠性和稳定性。

2. 接线技巧：Profibus通信的可靠性很大程度上取决于接线的质量。

在接线时，应注意正确连接总线终端和设备，确保线缆质量良好、接触可靠。

3. 总线终端电源：Profibus网络中的设备通常需要通过总线获取电源。

在安装总线终端时，应确保电源电压稳定、提供足够的电流。

4. 总线终端诊断工具：Profibus网络中经常使用诊断工具来帮助监测和调试网络。

这些工具可以帮助检测设备故障、优化网络性能等。

熟练掌握这些工具的使用方法，可以更快速地解决问题。

5. 基于图形化工具配置：Profibus网络的配置可以使用一些图形化工具来完成。

这些工具使得配置过程更加直观、简便，并且可以对网络进行快速的设置和修改。

6. 性能优化：在正常使用Profibus网络时，可以采取一些优化措施来提高网络性能。

例如，合理设定数据传输速率、减少数据传输延时、优化网络拓扑结构等。

7. 错误处理：在Profibus网络中，可能会出现一些错误。

提前了解常见的错误类型和错误处理方法，可以更好地诊断和修复错误，保障网络的正常运行。

总之，使用Profibus时需要充分了解其特点和工作原理，并掌握一些技巧和方法来提高网络的可靠性和稳定性。

这些技巧可以帮助用户更好地配置、管理和维护Profibus网络。

PROFIBUS 诊断测试工具TH LINK 在电子行业应用位于中国深圳东北部的出口加工区的某国际硬盘制造商，致力开发先进的硬盘、企业级固态硬盘和具有创新性的外置存储解决方案及服务，用于存储、保护以及管理全世界有价值的数据。

该厂房总占地面积20 万平方米，一期厂房面积超过6 万平方米，可容纳近7000 名员工，拥有世界先进的生产厂房和办公设施供不间断生产，生产车间采用了大量的三菱PLC 控制（外加PROFIBUS 通讯模块）并与现场级设备通讯，现场总线采用的主要是PROFIBUS DP 网络。

一直困扰现场设备维护工程师的是，时不时有从站掉站，显示报警故障。

然而，人机界面的报警只是显示整个系统的故障，而非故障设备定位点。

每次，工程师不得不停机进行每个设备的排查，但一条PROFIBUS DP 会连接50 多个从站，且各设备之间距离比较长，整个故障排除过程有时会浪费掉工程师一个下午甚至一天的时间；更有甚者，一旦无法确定是哪个故障点，工程师就会每个接头的更换。

浪费是时间，同时也支付了更换接头的成本应该厂测试设备/维护工程之邀，虹科派专人前往深圳该厂进行了登门拜访和现场的产品演示。

现场模拟了从站掉站、和闪断、掉站时间、终端电阻使用并通过TH LINK 自带软件TH SCOPE easy 就行直接显示和记录，TH SCOPE easy 是无需安装的只需要打开WEB 浏览器，通过IP 直接访问，并记录PROFIBUS信息。

因此，工程师无乱使用哪个PC,笔记本都可以直接访问TH LINK，来排查PROFIBUS 网络故障和工作状况。

工程师，对此非常感兴趣，并给使用的便携性予高度肯定。

TH-LINK 检测到的故障和功能功能：TH-LINK 下所有网络类型，Profibus/Profinet/工业以太网；TH-LINNK。

PROFIBUS DP通讯故障诊断方法S7-1200 做DP Master 通讯时，DP slave 丢失后，CPU不会停机，也不需要向CPU 下载组织块。

对PROFIBUS DP 的故障诊断，有如下几种方法：1、通过模块上的指示灯前面板上的DIAG 灯，绿色正常，有错误和问题时提示为红色。

上盖后面的RUN / STOP 、ERROR 和前面板的DIAG 灯相组合，给出模块状态：图1. 早期CM1243-5固件版本V1.0 & V1.1 的故障指示灯图2. CM1243-5 固件版本V1.2 & V1.3 的故障指示灯2. 通过编程软件诊断•早期CM1243-5 固件版本V1.0 & V1.1在STEP 7 V11中查看CPU 诊断缓冲区中的条目。

查看在线状态下模块的信息•较新版本的CM1243-5 例如V1.3版本在TIA V13 SP1中查看诊断缓冲区里从站丢站的信息记录如下：3、通过程序读取DP 从站诊断信息CM1243-5使用DPNRM_DG 指令，可以读取PROFIBUS DP从站的诊断数据。

DPNRM_DG 指令参数：REQ：读取请求LADDR：从站诊断地址RECORD：读取到的诊断数据存放的目标地址RET_VAL：执行指令出错时返回错误代码BUSY：正在读诊断数据CM 1242-5 支持6 个字节的标准诊断，和6 个字节的设备特定的诊断，通过标准诊断，可得到从站状态。

标准诊断数据概述：标准诊断数据信息：标准诊断数据读取方法：在主程序OB1 调用S7-1200“扩展指令/分布式I/O/其它”的DPNRM_DG指令。

单击块参数LADDR，将在下拉列表中选择DP从站诊断地址，读取的诊断数据存放在DB4 中。

通过监视表格查看诊断数据：。

PROFIBUS现场总线故障诊断方法及处理摘要：本文主要针对现场总线PROFIBUS 在现场应用中所产生故障的原因进行分析，结合现场实践，总结出对PROFIBUS总线进行故障诊断的方法，有助于及时排除总线故障及预防PROFIBUS网络故障的发生。

关键词：现场总线；PRIFIBUS；故障处理Abstract：This paper mainly analyses the causes of the faults in the field application of PROFIBUS. Combining with the field practice，it summarizes the methods of fault diagnosis for PROFIBUS bus，which is helpful for eliminating bus faults and preventing PROFIBUS network faults in time.Keywords：Fieldbus，PRIFIBUS，Fault Handling1、前言PROFIBUS–DP 是一种高速低成本通信，用于设备级控制系统与分散式I/O 的通信，也是应用最为广泛的。

使用PROFIBUS－DP 可取代传统的并行24VDC 和4－20mA 信号传输，通过一根双芯屏蔽电缆连接中央控制器和现场设备，对于所有的设备，只需要一个通用的组态和工程工具，连接不同厂商的设备。

PROFIBUS网络通讯的本质是RS485 串口通讯，主要由DP、FMS、PA 三部分组成。

总线故障比一般的电气故障较难解决，因此引起的停机时间较长。

虽然它发生的频率较少，但是正因为这样，使设备人员忽略了对它的重视，也因此缺乏处理此类故障的经验。

由于自动化现场的应用环境复杂，不少用户都遇到PROFIBUS网络通讯不稳定情况，一旦出现故障，常常摸不到头绪，进而生产受到影响。

PROFIBUS故障诊断的常用工具作者：support@ ⁄时间：2014-01-02关键词：PROFIBUS；诊断；NetTEST II；TH LINK；示波器；STEP 7PROFIBUS是一种抗干扰性比较强的现场总线，但不时还会发生一些故障。

在处理故障的过程中我们发现，造成PROFIBUS通讯出现故障的原因，80％都是最简单的原因，比如：现场没有接地处理、布线时与动力电缆没有分开等等；因此为了避免PROFIBUS网络后期运行时出现故障，首先应该注意按照PROFIBUS的规范进行网络设计，同时严格遵守安装规范的要求进行现场施工。
