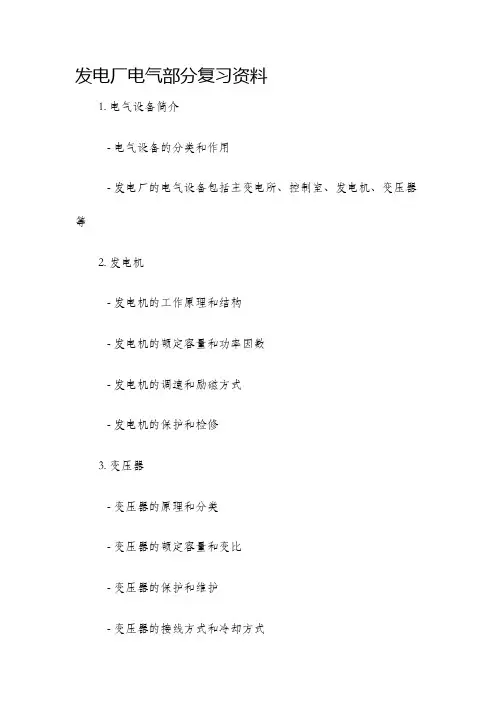

发电厂电气部分复习资料1. 电气设备简介- 电气设备的分类和作用- 发电厂的电气设备包括主变电所、控制室、发电机、变压器等2. 发电机- 发电机的工作原理和结构- 发电机的额定容量和功率因数- 发电机的调速和励磁方式- 发电机的保护和检修3. 变压器- 变压器的原理和分类- 变压器的额定容量和变比- 变压器的保护和维护- 变压器的接线方式和冷却方式4. 输电线路- 输电线路的结构和分类- 输电线路的电压等级和变电站- 输电线路的计算方法和电力损耗 - 输电线路的保护和维护措施5. 开关设备- 开关设备的分类和用途- 开关设备的工作原理和操作方法 - 开关设备的故障检修和维护6. 自动化控制系统- 自动化控制系统的组成和功能- 自动化控制系统的传感器和执行器 - 自动化控制系统的编程和调试7. 发电厂电气设备与保护- 发电厂电气设备的保护目标和原则- 发电厂电气设备的过电压和过电流保护 - 发电厂电气设备的接地保护和设备保护8. 发电厂电气设备的维护管理- 发电厂电气设备的定期检查和维护- 发电厂电气设备的故障排除和修复- 发电厂电气设备的运行记录和台账管理9. 安全与应急管理- 发电厂电气设备的安全操作规范- 发电厂电气设备的应急预案和演练- 发电厂电气设备事故分析和改进措施10. 发电厂电气设备的未来发展- 发电厂电气设备的智能化和自动化趋势 - 发电厂电气设备的新材料和新技术应用- 发电厂电气设备的能源效率和环保方向总结：本文介绍了发电厂电气部分的复习资料，包括电气设备简介、发电机、变压器、输电线路、开关设备、自动化控制系统等内容。

对于需要复习发电厂电气设备的人士来说，本文涵盖了相关知识点，方便复习和应用。

同时还提到了发电厂电气设备的保护和维护、安全与应急管理以及未来的发展方向，为读者提供了更全面的理解和参考。

2-1哪些设备属于一次设备二次设备答：通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

其中对一次设备和系统的运行进行测量、控制、监视和保护的设备称为二次设备电气主接线：由高压电气设备通过连接线，按其功能要求组成的接受和分配电能的电路第三章3-1长期发热短期发热意义和特点电气设备有电流通过时将产生损耗，这些损耗都将转变成热量使电气设备的温度升高。

发热对电气设备的影响；使绝缘材料性能降低；使金属材料色机械强度下降；使导体接触部分电阻增强。

导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。

这些热量在短时间内不容易散出，于是导体的额温度迅速升高。

同时，导体还受到电动力超过允许值，将使导体变形或损坏。

由此可见，发热和电动力是电气设备运行中必须注意的问题。

长期发热，由正常工作电流产生的；短时发热，由故障时的短路电流产生的。

3-3导体长期发热允许电流的根据是根据什么确定的？提高允许电流应采取哪些措施？是根据导体的稳定温升确定的，为了提高导体的载流量，宜采用电阻率小的材料。

导体的形状，在同样截面积的条件下，圆形导体的表面积较小，而矩形和槽型的表面积则较大。

导体的布置应采用去散热效果最佳的方式，而矩形截面导体竖放的散热效果比平放要好。

对电气主接线要求：可靠灵活经济4-2隔离开关与断路器的区别？对它们的操作程序应遵循那些重要原则断路器有开合电路的专用的灭弧装置，可以开断或闭合负荷电流和开断短路电流，故用来作为接通货切断电路的控制电器。

而隔离开关没有没虎装置，其开合电流作用极低，只能用做设备停用后退出工作时断开电路。

原则：①防止隔离开关带负荷合闸或拉闸。

②防止在断路器处于合闸状态下误操作隔离开关的事故发生在母线隔离开关上，以避免误操作的电弧引起母线短路事故。

高压断路器：正常运行时倒换运行方式，把设备或线路接入电路或退出运行，起控制作用；当设备或线路发生故障时，能快速切断故障贿赂，保证无故障回路正常运行，起保护作用。

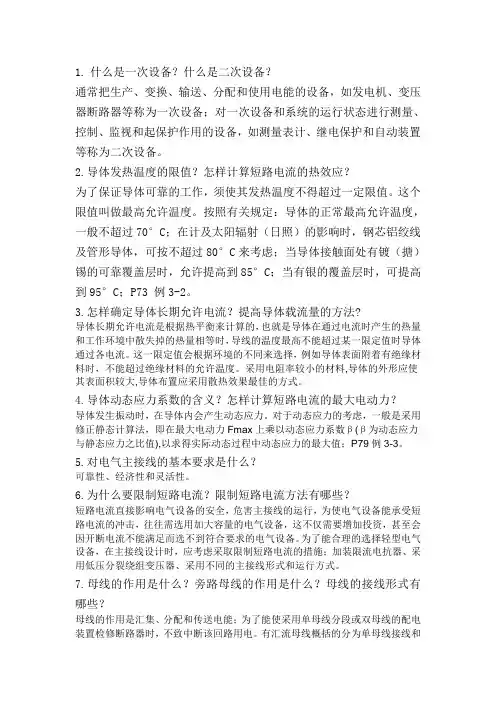

1.什么是一次设备？什么是二次设备？通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器断路器等称为一次设备；对一次设备和系统的运行状态进行测量、控制、监视和起保护作用的设备，如测量表计、继电保护和自动装置等称为二次设备。

2.导体发热温度的限值？怎样计算短路电流的热效应？为了保证导体可靠的工作，须使其发热温度不得超过一定限值。

这个限值叫做最高允许温度。

按照有关规定：导体的正常最高允许温度，一般不超过70°C；在计及太阳辐射（日照）的影响时，钢芯铝绞线及管形导体，可按不超过80°C来考虑；当导体接触面处有镀（搪）锡的可靠覆盖层时，允许提高到85°C；当有银的覆盖层时，可提高到95°C；P73 例3-2。

3.怎样确定导体长期允许电流？提高导体载流量的方法?导体长期允许电流是根据热平衡来计算的，也就是导体在通过电流时产生的热量和工作环境中散失掉的热量相等时，导线的温度最高不能超过某一限定值时导体通过各电流。

这一限定值会根据环境的不同来选择，例如导体表面附着有绝缘材料时，不能超过绝缘材料的允许温度。

采用电阻率较小的材料,导体的外形应使其表面积较大,导体布置应采用散热效果最佳的方式。

4.导体动态应力系数的含义？怎样计算短路电流的最大电动力？导体发生振动时，在导体内会产生动态应力。

对于动态应力的考虑，一般是采用修正静态计算法，即在最大电动力Fmax上乘以动态应力系数β(β为动态应力与静态应力之比值),以求得实际动态过程中动态应力的最大值；P79例3-3。

5.对电气主接线的基本要求是什么？可靠性、经济性和灵活性。

6.为什么要限制短路电流？限制短路电流方法有哪些？短路电流直接影响电气设备的安全，危害主接线的运行，为使电气设备能承受短路电流的冲击，往往需选用加大容量的电气设备，这不仅需要增加投资，甚至会因开断电流不能满足而选不到符合要求的电气设备。

为了能合理的选择轻型电气设备，在主接线设计时，应考虑采取限制短路电流的措施；加装限流电抗器、采用低压分裂绕组变压器、采用不同的主接线形式和运行方式。

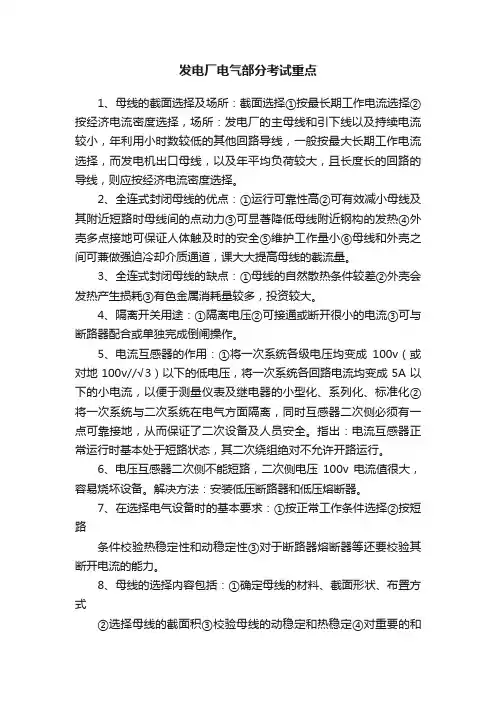

发电厂电气部分考试重点1、母线的截面选择及场所：截面选择①按最长期工作电流选择②按经济电流密度选择，场所：发电厂的主母线和引下线以及持续电流较小，年利用小时数较低的其他回路导线，一般按最大长期工作电流选择，而发电机出口母线，以及年平均负荷较大，且长度长的回路的导线，则应按经济电流密度选择。

2、全连式封闭母线的优点：①运行可靠性高②可有效减小母线及其附近短路时母线间的点动力③可显著降低母线附近钢构的发热④外壳多点接地可保证人体触及时的安全⑤维护工作量小⑥母线和外壳之间可兼做强迫冷却介质通道，课大大提高母线的截流量。

3、全连式封闭母线的缺点：①母线的自然散热条件较差②外壳会发热产生损耗③有色金属消耗量较多，投资较大。

4、隔离开关用途：①隔离电压②可接通或断开很小的电流③可与断路器配合或单独完成倒闸操作。

5、电流互感器的作用：①将一次系统各级电压均变成100v（或对地100v//√3）以下的低电压，将一次系统各回路电流均变成5A以下的小电流，以便于测量仪表及继电器的小型化、系列化、标准化②将一次系统与二次系统在电气方面隔离，同时互感器二次侧必须有一点可靠接地，从而保证了二次设备及人员安全。

指出：电流互感器正常运行时基本处于短路状态，其二次绕组绝对不允许开路运行。

6、电压互感器二次侧不能短路，二次侧电压100v电流值很大，容易烧坏设备。

解决方法：安装低压断路器和低压熔断器。

7、在选择电气设备时的基本要求：①按正常工作条件选择②按短路条件校验热稳定性和动稳定性③对于断路器熔断器等还要校验其断开电流的能力。

8、母线的选择内容包括：①确定母线的材料、截面形状、布置方式②选择母线的截面积③校验母线的动稳定和热稳定④对重要的和大电流母线校验其共振频率⑤对110kv及以上的母线，还应校验能否发生电晕。

9、高压断路器的作用：①可以在正常情况下接通或断开电路②在系统故障的情况下自动的断开电路③断开电路时会在断口处产生电弧，为此，断路器设有专门的灭弧装置，灭弧能力是断路器的核心性能。

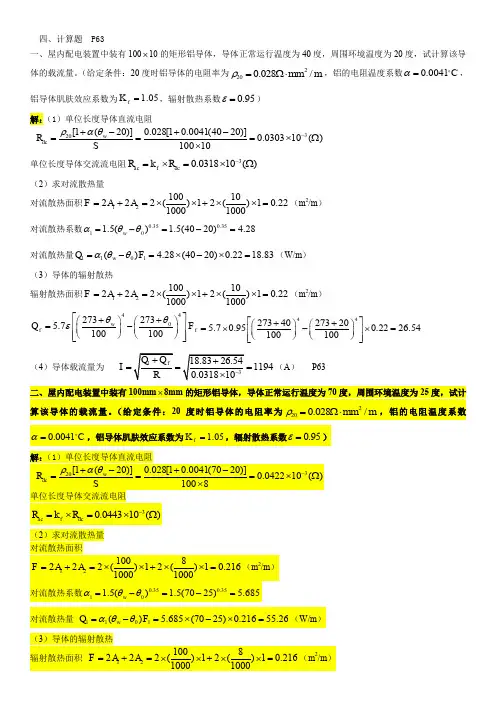

四、计算题 P63一、屋内配电装置中装有100⨯10的矩形铝导体，导体正常运行温度为40度，周围环境温度为20度，试计算该导体的载流量。

（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=） 解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(4020)]0.030310()10010w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.031810()ac f dc R k R -=⨯=⨯Ω （2）求对流散热量对流散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 对流散热系数0.350.35101.5()1.5(4020) 4.28w αθθ=-=-= 对流散热量1101() 4.28(4020)0.2218.83w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积1210010222()12()10.2210001000F A A =+=⨯⨯+⨯⨯=（m 2/m ） 4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427340273205.70.950.2226.54100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦ （4）导体载流量为 1318.8326.5411940.031810fQ Q I R-++===⨯（A ） P63 二、屋内配电装置中装有100mm ⨯8mm 的矩形铝导体，导体正常运行温度为70度，周围环境温度为25度，试计算该导体的载流量。

（给定条件：20度时铝导体的电阻率为2200.028mm /m ρ=Ω⋅，铝的电阻温度系数0.0041C α=，铝导体肌肤效应系数为 1.05f K =，辐射散热系数0.95ε=）解：（1）单位长度导体直流电阻 320[1(20)]0.028[10.0041(7020)]0.042210()1008w dc R Sραθ-+-+-===⨯Ω⨯单位长度导体交流流电阻30.044310()ac f dc R k R -=⨯=⨯Ω（2）求对流散热量 对流散热面积121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）对流散热系数0.350.35101.5()1.5(7025) 5.685w αθθ=-=-= 对流散热量 1101() 5.685(7025)0.21655.26w Q F αθθ=-=⨯-⨯=（W/m ） （3）导体的辐射散热辐射散热面积 121008222()12()10.21610001000F A A =+=⨯⨯+⨯⨯=（m 2/m ）4402732735.7100100w f f Q F θθε⎡⎤++⎛⎫⎛⎫=-⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦4427370273255.70.950.21669.65100100⎡⎤++⎛⎫⎛⎫=⨯-⨯=⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦ （4）导体载流量为1352.2669.6516790.044310fQ Q I R-++===⨯（A ） P70 三、某发电机端电压为10.5kV ，额定电流为1500A ，装有2×（100×8）mm 2矩形铝导线，短路电流28I ''=kA ，20I ∞=kA 。

复习发电厂电气部分份电气工程是电力发电厂最关键的部分之一，它的稳定性和可靠性直接影响着发电厂的运行效率和生产量。

因此，在发电厂的运行过程中，对电气部分进行复习是非常必要的。

本文将针对发电厂电气部分的复习进行详细解析。

一、电气部分复习的主要内容1. 发电机系统发电机是发电厂的核心设备之一，其稳定性和可靠性直接影响发电厂的电力输出。

在复习发电机系统时，需要关注以下内容：发电机的接线方式，发电机的定子和转子电气参数，发电机的保护系统，发电机的空气冷却系统及其检测。

2. 输电系统输电系统是发电厂将电力输送到远处的重要系统。

对于输电系统的复习，需要关注以下内容：高压开关柜、变压器、电缆、保护装置等的运行情况，保持适当的温度、压力和电压水平。

3. 配电系统配电系统是将发电机生成的电力分配到各个消费者的系统。

复习配电系统需要关注以下内容：配电线路的连接方式、变电器的运行参数、电缆的运行状况、保护装置的操作情况等。

4. 自动化系统自动化系统在电力生产中发挥着重要作用。

对于自动化系统的复习，需要关注以下内容：控制系统和监测系统的功能和性能，系统连通性的测试，功能和数据采集的日志记录系统，以及系统错误检测和诊断。

二、电气部分的复习方法1. 系统性复习对于发电厂电气部分的复习，最好是系统性分析，只有了解每个系统之间的关系，才能全面、深入地了解整体的情况。

可以使用各种手段进行系统性复习，比如画草图，或者检查系统的流程图等来分析系统之间的关系。

2. 数据测量通过数据测量来了解发电厂电气部分的情况是非常必要的。

这包括对发电机、变压器、电缆和保护装置等的电气参数的检查。

可以使用各种工具进行测量，比如万用表和数字化测试仪等。

3. 保养检查通过进行保养检查来了解电气设备的状态和运行情况，这是非常必要的。

可以根据设备的保养手册，对各个电气设备进行保养，对设备进行清洁和检查。

这样可以确保设备状态良好，运行效果更加稳定和可靠。

三、电气部分的复习意义电气部分是发电厂生产的核心部门之一，其优化和改进可以帮助提高发电厂的生产效率和降低运营成本。

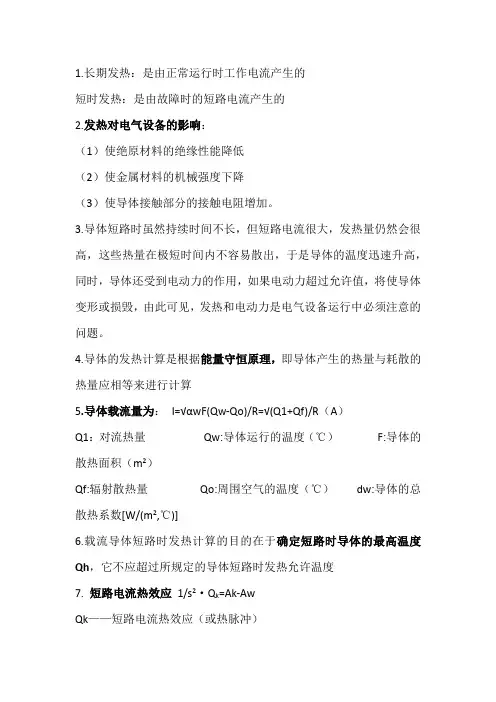

1.长期发热：是由正常运行时工作电流产生的短时发热：是由故障时的短路电流产生的2.发热对电气设备的影响：（1）使绝原材料的绝缘性能降低（2）使金属材料的机械强度下降（3）使导体接触部分的接触电阻增加。

3.导体短路时虽然持续时间不长，但短路电流很大，发热量仍然会很高，这些热量在极短时间内不容易散出，于是导体的温度迅速升高，同时，导体还受到电动力的作用，如果电动力超过允许值，将使导体变形或损毁，由此可见，发热和电动力是电气设备运行中必须注意的问题。

4.导体的发热计算是根据能量守恒原理，即导体产生的热量与耗散的热量应相等来进行计算5.导体载流量为：I=√αwF(Qw-Qo)/R=√(Q1+Qf)/R（A）Q1：对流热量Qw:导体运行的温度（℃）F:导体的散热面积（m2）Qf:辐射散热量Qo:周围空气的温度（℃）dw:导体的总散热系数[W/(m2,℃)]6.载流导体短路时发热计算的目的在于确定短路时导体的最高温度Qh，它不应超过所规定的导体短路时发热允许温度7. 短路电流热效应1/s2·Q k=Ak-AwQk——短路电流热效应（或热脉冲）比较Famax，Fbmax和F（2）max三个电动力，仍以Fbmax为最大，故遇到求最大电动力时应取Fmax=1.73x10-7·L/a·i sh2(N) f1=N f/L2√EJ/m---Ish：三相短路时的冲击电流9. 经济比较主要是对各方案的综合总投资和年运行费进行综合效益比较，确定最佳方案。

10. 双绕组变压器三绕组变压器年损电能△A随变压器类型不同而异。

11. 电气主接线：又称电气一次接线，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。

12. 电气主接线设计的基本要求，概括地说应包括可靠性、灵活性、和经济性三方面。

13. 电气主接线停电送电顺序:在接通电路时，应先合断路器两侧的隔离开关，如对馈线WL2送电时需先合上母线隔离开关QS21，再合线路隔离开关QS22，然后再投入断路器QF2；切断电路时，应先断开断路器QF2，再依次断开QS22和QS21。

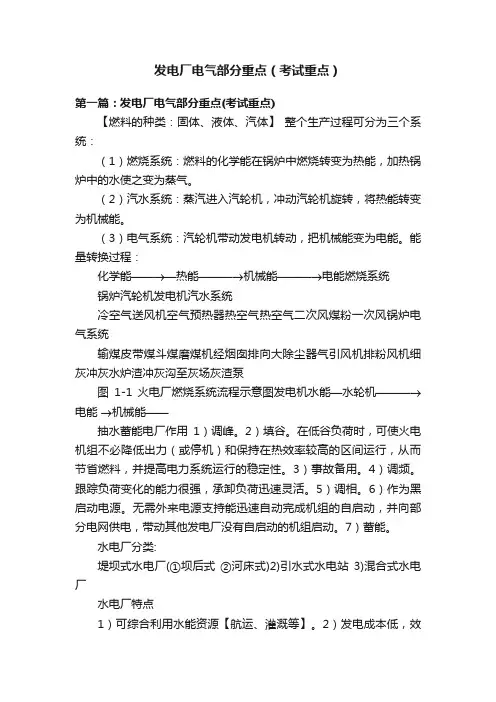

发电厂电气部分重点（考试重点）第一篇：发电厂电气部分重点(考试重点)【燃料的种类：固体、液体、汽体】整个生产过程可分为三个系统：（1）燃烧系统：燃料的化学能在锅炉中燃烧转变为热能，加热锅炉中的水使之变为蒸气。

（2）汽水系统：蒸汽进入汽轮机，冲动汽轮机旋转，将热能转变为机械能。

（3）电气系统：汽轮机带动发电机转动，把机械能变为电能。

能量转换过程：化学能−−→−热能−−−→机械能−−−→电能燃烧系统锅炉汽轮机发电机汽水系统冷空气送风机空气预热器热空气热空气二次风煤粉一次风锅炉电气系统输煤皮带煤斗煤磨煤机经烟囱排向大除尘器气引风机排粉风机细灰冲灰水炉渣冲灰沟至灰场灰渣泵图1-1 火电厂燃烧系统流程示意图发电机水能−水轮机−−−→电能→机械能−−抽水蓄能电厂作用1）调峰。

2）填谷。

在低谷负荷时，可使火电机组不必降低出力（或停机）和保持在热效率较高的区间运行，从而节省燃料，并提高电力系统运行的稳定性。

3）事故备用。

4）调频。

跟踪负荷变化的能力很强，承卸负荷迅速灵活。

5）调相。

6）作为黑启动电源。

无需外来电源支持能迅速自动完成机组的自启动，并向部分电网供电，带动其他发电厂没有自启动的机组启动。

7）蓄能。

水电厂分类:堤坝式水电厂(①坝后式②河床式)2)引水式水电站3)混合式水电厂水电厂特点1）可综合利用水能资源【航运、灌溉等】。

2）发电成本低，效率高。

3）运行灵活，启、停迅速。

适用于用作调频、调峰。

4）水能可储蓄和调节。

5）水力发电不污染环境，相反，还可改善自然生态。

6）投资大（单位kW），且建设周期长。

7）位于山区，地形复杂。

8）设备利用率低[有枯水期和丰水期之分]。

调峰电站为1500-3000小时/年。

一次设备:生产、变换、输送、分配和使用电能的设备①生产和转换电能的设备②接通或断开电路的开关电器③限制故障电流和防御过电压的设备④载流导体⑤仪用互感器6无功补偿设备、接地装置二次设备:对一次设备进行测量、控制、监视和保护用的设备①测量仪表②继电保护及自动控制③直流电源④操作电源、信号设备及控制电缆断路器：在正常情况下控制各输电线路和设备的开断及关合。

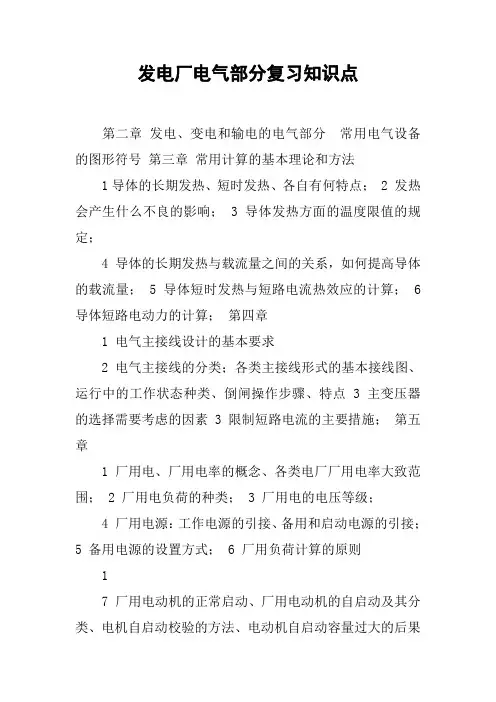

发电厂电气部分复习知识点第二章发电、变电和输电的电气部分常用电气设备的图形符号第三章常用计算的基本理论和方法1导体的长期发热、短时发热、各自有何特点； 2 发热会产生什么不良的影响； 3 导体发热方面的温度限值的规定；4 导体的长期发热与载流量之间的关系，如何提高导体的载流量；5 导体短时发热与短路电流热效应的计算；6 导体短路电动力的计算；第四章1 电气主接线设计的基本要求2 电气主接线的分类；各类主接线形式的基本接线图、运行中的工作状态种类、倒闸操作步骤、特点3 主变压器的选择需要考虑的因素 3 限制短路电流的主要措施；第五章1 厂用电、厂用电率的概念、各类电厂厂用电率大致范围；2 厂用电负荷的种类；3 厂用电的电压等级；4 厂用电源：工作电源的引接、备用和启动电源的引接；5 备用电源的设置方式；6 厂用负荷计算的原则17 厂用电动机的正常启动、厂用电动机的自启动及其分类、电机自启动校验的方法、电动机自启动容量过大的后果以及应该采取的措施 8 厂用电源切换的分类及其各自的特点；第六章1 电气设备选择的原则和一般条件、各种设备需要和不需要进行的选择和校验的项目、短路计算点的选取；2 电弧的概念和特点；电弧的产生、发展、维持、熄灭各个过程中所涉及到的相关概念；3 交流电弧熄灭的条件；交流电弧熄灭的常用方法；4 高压断路器和隔离开关的种类、作用、选择和校验的相关计算；5 电流互感器、电压互感器的作用、种类、主要参数、工作原理及其工作状态、运行中应该注意的问题及其原因的分析；6 限流电抗器选择和校验的主要指标7 高压熔断器的基本类型、在选择时需要注意的地方8 裸导体的种类、作用、选择与校验的相关计算9 电缆、套管、绝缘子的作用、主要技术指标、以及选择校验所设计的项目；第七章1 配电装置的安全净距及其基本值的相关内容；2 配电装置的分类及其相关特点、各种典型设备在其中的布置原则；3 配电装置的相关图的类型；24 屋外配电装置的种类和特点；第十章1 变压器热量从内到外的散失过程2 变压器的老化、预期寿命、等值老化原则的理解3 变压器正常过负荷、事故过负荷的相关概念；4 变压器的并列运行的基本条件；并列运行可能存在的问题及其相关结论；3。

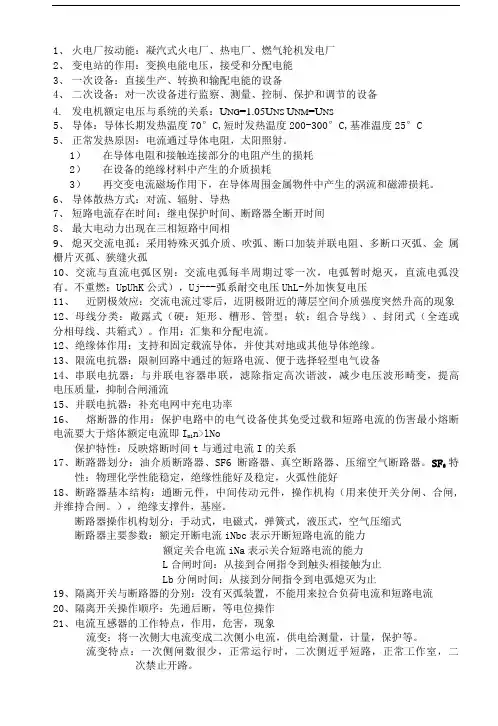

1、火电厂按动能：凝汽式火电厂、热电厂、燃气轮机发电厂2、变电站的作用：变换电能电压，接受和分配电能3、一次设备：直接生产、转换和输配电能的设备4、二次设备：对一次设备进行监察、测量、控制、保护和调节的设备4.发电机额定电压与系统的关系：U NG=1.05U NS U NM=U NS5、导体：导体长期发热温度70°C,短时发热温度200-300°C,基准温度25°C5、正常发热原因：电流通过导体电阻，太阳照射。

1）在导体电阻和接触连接部分的电阻产生的损耗2）在设备的绝缘材料中产生的介质损耗3）再交变电流磁场作用下，在导体周围金属物件中产生的涡流和磁滞损耗。

6、导体散热方式：对流、辐射、导热7、短路电流存在时间：继电保护时间、断路器全断开时间8、最大电动力出现在三相短路中间相9、熄灭交流电孤：采用特殊灭弧介质、吹弧、断口加装并联电阻、多断口灭弧、金属栅片灭孤、狭缝火孤10、交流与直流电弧区别：交流电弧每半周期过零一次，电弧暂时熄灭，直流电弧没有。

不重燃：UpUhK公式），Uj---弧系耐交电压UhL-外加恢复电压11、近阴极效应：交流电流过零后，近阴极附近的薄层空间介质强度突然升高的现象12、母线分类：敞露式（硬：矩形、槽形、管型；软：组合导线）、封闭式（全连或分相母线、共箱式）。

作用：汇集和分配电流。

12、绝缘体作用：支持和固定载流导体，并使其对地或其他导体绝缘。

13、限流电抗器：限制回路中通过的短路电流、便于选择轻型电气设备14、串联电抗器：与并联电容器串联，滤除指定高次谐波，减少电压波形畸变，提高电压质量，抑制合闸涌流15、并联电抗器：补充电网中充电功率16、熔断器的作用：保护电路中的电气设备使其免受过载和短路电流的伤害最小熔断电流要大于熔体额定电流即I mi n>lNo保护特性：反映熔断时间t与通过电流I的关系17、断路器划分：油介质断路器、SF6断路器、真空断路器、压缩空气断路器。

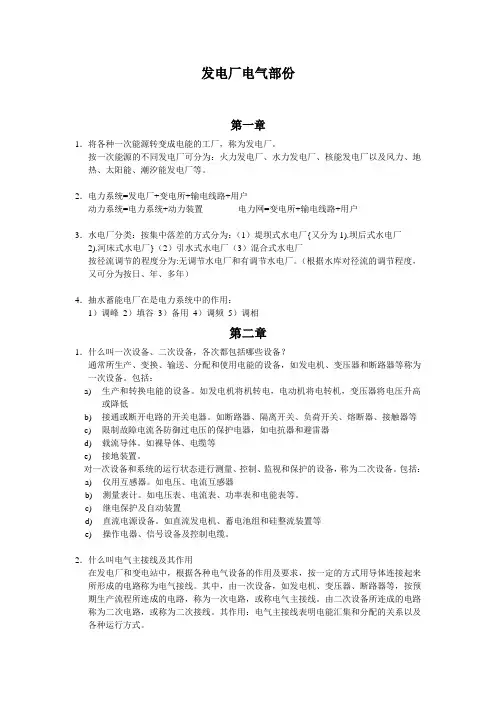

发电厂电气部份第一章1．将各种一次能源转变成电能的工厂，称为发电厂。

按一次能源的不同发电厂可分为：火力发电厂、水力发电厂、核能发电厂以及风力、地热、太阳能、潮汐能发电厂等。

2．电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置电力网=变电所+输电线路+用户3．水电厂分类：按集中落差的方式分为：（1）堤坝式水电厂{又分为1).坝后式水电厂2).河床式水电厂}（2）引水式水电厂（3）混合式水电厂按径流调节的程度分为:无调节水电厂和有调节水电厂。

（根据水库对径流的调节程度，又可分为按日、年、多年）4．抽水蓄能电厂在是电力系统中的作用：1）调峰2）填谷3）备用4）调频5）调相第二章1．什么叫一次设备、二次设备，各次都包括哪些设备？通常所生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

包括：a)生产和转换电能的设备。

如发电机将机转电，电动机将电转机，变压器将电压升高或降低b)接通或断开电路的开关电器。

如断路器、隔离开关、负荷开关、熔断器、接触器等c)限制故障电流各防御过电压的保护电器，如电抗器和避雷器d)载流导体。

如裸导体、电缆等e)接地装置。

对一次设备和系统的运行状态进行测量、控制、监视和保护的设备，称为二次设备。

包括：a)仪用互感器。

如电压、电流互感器b)测量表计。

如电压表、电流表、功率表和电能表等。

c)继电保护及自动装置d)直流电源设备。

如直流发电机、蓄电池组和硅整流装置等e)操作电器、信号设备及控制电缆。

2．什么叫电气主接线及其作用在发电厂和变电站中，根据各种电气设备的作用及要求，按一定的方式用导体连接起来所形成的电路称为电气接线。

其中，由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路，称为一次电路，或称电气主接线。

由二次设备所连成的电路称为二次电路，或称为二次接线。

其作用：电气主接线表明电能汇集和分配的关系以及各种运行方式。

第三章1、导体发热对电气设备的影响：a)使绝缘材料的绝缘性能降低b)使金属材料的机械强度下降c)使导体接触部分的接触电阻增加2、短路电流热效应计算包括：等值时间法和实用计算法见书P71-733、三相短路时，最大电动力出现在中间相，也就是所受电动力最大。

发电厂电气部分知识点发电厂电气部分1】电气主接线必须满足可靠性、灵活性、经济性三项基本要求。

2】电流互感器的接线方式有：单相式、不完全星形接线、两相差接线、三相星形接线等四种。

3】电压互感器的接线方式有等四种单相电压互感器接线、V－V接线、一台三相五柱式接线、三台单相三绕组电压互感器接线。

4】电力系统中性点的接地方式分为三种直接接地、不接地和经消弧线圈接地。

5】对电气主接线的基本要求有哪些？基本形式有哪些？答：①保证必要的供电可靠性；②保证电能质量；③具有一定的灵活性和方便性；④具有一定的经济性。

基本形式：有汇流母线的接线形式分为单母线接线和双母线接线。

无汇流母线的分为桥形接线和单元接线。

6】、厂用电的接线原则及形式是什么？答：厂用电的接线原则：可靠性、灵活性和经济性。

厂用电接线的基本形式：⑴高压厂用母线的接线：单母线分段接线，且按炉分段。

⑵低压厂用母线的接线：①对大型发电厂，常采用按炉分段原则；②对中小型发电厂，则根据实际厂用低压负荷大小和重要程度，一般全厂只分为二段或三段。

⑶全厂公用性负荷：①应根据负荷容量及对供电可靠性要求，分别接在各段母线上，但是要适当集中。

②当公用负荷较多、容量较大时，可设置公用母线段，但对相同的I类公用电动机不应全部接在同一母线上。

同一机炉的厂用电负荷接在同一段母线，便于运行管理和检修。

7】厂用变压器的选择？答：（1）额定电压。

厂用变压器的额定电压应根据厂用电系统的电压等级和电源引接处的电压确定变压器一、二次额定电压必须与引接电源电压和厂用网络电压一致。

（2）工作变压器的台数和型式。

主要与高压厂用母线的段数有关，而母线的段数又与高压厂用母线电压等级有关。

（3）变压器的容量。

必须满足厂用电机械从电源获得足够的功率。

（4）厂用变压器的阻抗。

要求比一般电力变压器的阻抗大。

8】断路器的作用是什么？它的型号有哪些？答：高压断路器的作用：用来在正常情况下接通和断开各种负载电路，在故障情况下能自动迅速地开断故障电流，实现自动重合闸的功能。
