零基础教你学钢结构算量

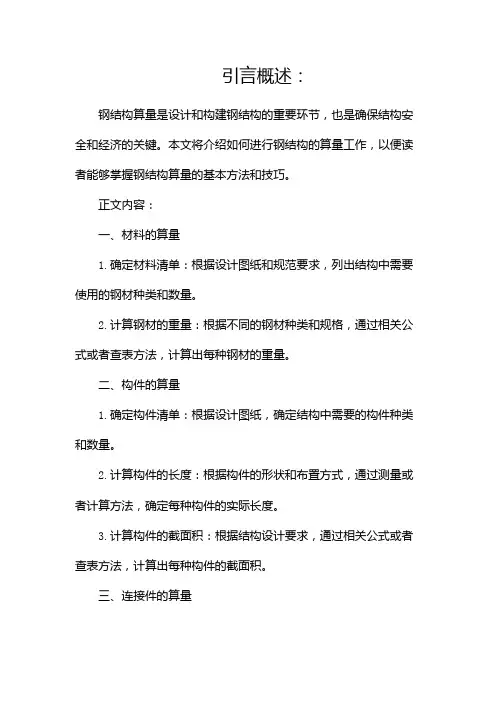

引言概述：钢结构算量是设计和构建钢结构的重要环节，也是确保结构安全和经济的关键。

本文将介绍如何进行钢结构的算量工作，以便读者能够掌握钢结构算量的基本方法和技巧。

正文内容：一、材料的算量1.确定材料清单：根据设计图纸和规范要求，列出结构中需要使用的钢材种类和数量。

2.计算钢材的重量：根据不同的钢材种类和规格，通过相关公式或者查表方法，计算出每种钢材的重量。

二、构件的算量1.确定构件清单：根据设计图纸，确定结构中需要的构件种类和数量。

2.计算构件的长度：根据构件的形状和布置方式，通过测量或者计算方法，确定每种构件的实际长度。

3.计算构件的截面积：根据结构设计要求，通过相关公式或者查表方法，计算出每种构件的截面积。

三、连接件的算量1.确定连接件清单：根据设计图纸和规范要求，列出结构中需要使用的连接件种类和数量。

2.计算连接件的数量：根据连接件的使用要求和构件的布局情况，计算出每种连接件的数量。

四、焊接材料的算量1.确定焊接材料清单：根据设计图纸和规范要求，列出结构中需要使用的焊接材料种类和数量。

2.计算焊接材料的用量：根据焊接接头的数量和大小，通过相关公式或者查表方法，计算出每种焊接材料的用量。

五、保护层的算量1.确定保护层的种类和厚度：根据结构设计要求和规范要求，确定结构中需要使用的保护层种类和厚度。

2.计算保护层的面积：根据结构的形状和尺寸，通过相关公式或者计算方法，计算出保护层的面积。

总结：本文通过详细介绍了钢结构算量的基本方法和技巧，包括材料的算量、构件的算量、连接件的算量、焊接材料的算量和保护层的算量。

只有掌握了这些基本知识和技能，才能够准确、高效地进行钢结构的算量工作。

钢结构算量不仅要求精确性和细致性，还需要结构工程师具备扎实的理论基础和丰富的实践经验，只有这样才能够保证结构的安全和经济。

钢结构算量入门教程钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。

钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。

1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

钢结构计算（我的计算方法，仅供参考）1、先算预埋件：以套计算以吨位计算：长度×该规格的理论重量2、钢柱：柱底板、节点板、牛腿并入钢柱，高强螺栓以套计算，理论重量×长度×榀数翼缘板＝（钢柱顶标高－柱底板板底标高）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量3、钢梁：节点并入钢梁，高强螺栓以套计算4、檩条：C型：理论重量×（单根总长度+两端各加0.4）×根数Z型：理论重量×（各轴线段搭接+搭接长度）×根数檩托板计算，并入钢梁，普通螺栓以套计算具体详见节点图5、隅撑：长度＝（钢梁的高度h+檩条的高度之和）×√2，理论重量×长度×个数包含节点板普通螺栓以套计算6、系杆：轴线间长度×理论重量，包含节点板普通螺栓以套计算7、拉条：直拉条=（檩条间距+两端各加50mm）×该规格的理论重量斜拉条=√（檩条间距的平方+水平距离的平方）×该规格的理论重量撑杆=檩条间距×该规格的理论重量普通螺母以套计算，一根拉条有两个螺母8、水平支撑：斜长＝（开间长度a2+进深长度b2）的算数平方根，重量=长度×该规格的理论重量包含节点板普通螺栓以套计算9、柱间支撑：（同水平支撑）10、圆钢理论重量＝0.00617*d2钢板理论重量＝7.85*t角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕圆管理论重量(kg/m)=0.02466*壁厚*(钢管直径-壁厚)槽钢理论重量(kg/m) ＝(h+2b- 2t)*t*0.00785〕。

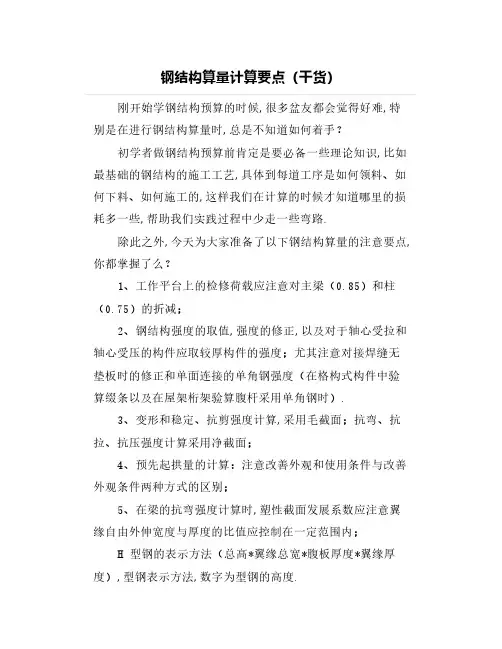

钢结构算量计算要点（干货）刚开始学钢结构预算的时候,很多盆友都会觉得好难,特别是在进行钢结构算量时,总是不知道如何着手？初学者做钢结构预算前肯定是要必备一些理论知识,比如最基础的钢结构的施工工艺,具体到每道工序是如何领料、如何下料、如何施工的,这样我们在计算的时候才知道哪里的损耗多一些,帮助我们实践过程中少走一些弯路.除此之外,今天为大家准备了以下钢结构算量的注意要点,你都掌握了么？1、工作平台上的检修荷载应注意对主梁（0.85）和柱（0.75）的折减；2、钢结构强度的取值,强度的修正,以及对于轴心受拉和轴心受压的构件应取较厚构件的强度；尤其注意对接焊缝无垫板时的修正和单面连接的单角钢强度（在格构式构件中验算缀条以及在屋架桁架验算腹杆采用单角钢时）.3、变形和稳定、抗剪强度计算,采用毛截面；抗弯、抗拉、抗压强度计算采用净截面；4、预先起拱量的计算：注意改善外观和使用条件与改善外观条件两种方式的区别；5、在梁的抗弯强度计算时,塑性截面发展系数应注意翼缘自由外伸宽度与厚度的比值应控制在一定范围内；H型钢的表示方法（总高*翼缘总宽*腹板厚度*翼缘厚度）,型钢表示方法,数字为型钢的高度.6、折算应力的计算点应取梁的腹板计算高度边缘处；对于局部受压计算,集中荷载作用点处如有加劲肋,局部压应力可不验算.故该处的折算应力局部压应力可取0.7、梁的计算：强度、整体稳定、局部稳定（腹板、加劲肋的计算（横向、纵向、短向,腹板计算点的选取））；（内力、通用高厚比、临界应力）8、组合梁腹板考虑屈曲后强度的计算,梁按全截面有效确定的截面抵抗矩即最大惯性矩；9、轴心受压强度计算应注意高强螺栓摩擦型连接的计算（同时应注意净截面的影响）；轴心受压稳定计算应注意单轴对称截面应采用换算长细比以及对应的计算高度（支撑设置的影响）；局部稳定（翼缘和腹板的计算）,对于腹板局部稳定计算不符,可通过增设纵向加劲肋或采取有效腹板截面（仅考虑翼缘与腹板连接部分20tw,即考虑腹板屈曲后的强度）进行计算构件的强度和整体稳定,而稳定系数仍采用全部截面；同时注意受压构件与受弯构件稳定系数计算不同,对于受压稳定系数主要由截面形式和长细比控制（注意板厚对截面类别的判定影响）,受弯构件稳定系数应注意简化计算公式及相应的修正.10、格构式构件的轴心受压计算,对实轴计算时与实腹式类似,而对虚轴须采用换算长细比；缀条、缀板的计算（轴心受压、线刚度以及连接焊缝的计算）,注意分肢的长细比计算（分肢计算长度应注意缀板与分肢的连接方式是焊缝还是螺栓的影响）和构件绕虚轴的计算；同时注意缀板有线刚度要求,即同一截面上的缀板线刚度要大于分肢线刚度的6倍；11、用填板连接而成的双角钢或双槽钢构件,可按实腹式构件进行计算,但填板间的距离应满足要求（受压40i,两个侧向支撑点间填板间数不得少于2个；受拉80i；i为分肢回转半径）；12、轴心受压构件支撑构件的轴力计算（支撑点位置,单根柱或多根柱、支撑道数）；13、实腹式单向弯曲压弯构件的整体稳定计算：弯矩作用平面内的计算（等效弯矩系数的计算,对于单轴对称截面构件,尚须对无翼缘一侧进行计算）；弯矩作用平面外的计算；实腹式双向弯曲压弯构件的整体稳定计算,两个方向均应进行计算；格构式构件与实腹式类似（弯矩绕虚轴,平面内整体稳定计算,其长细比应采用换算长细比求稳定系数,对于平面外稳定,仅需对分肢构件按轴心受力构件考虑,而对于双向压弯构件,分肢的计算按实腹式单向弯曲压弯构件的整体稳定考虑,注意计算长度以及分肢轴力和弯矩的取值）；14、构件的计算长度：桁架与框架结构（注意摇摆柱的修正及对应梁的远端铰接修正）、有支撑与无支撑的区别,横梁的计算刚度的修正：轴心压力较大,远端的节点连接）；对于在强轴方向即x轴有支撑,则是减小弱轴方向即y 轴方向的计算长度.注意对于屋架上双脚钢组合的T型截面强轴（x轴）和弱轴（y轴）对应的计算长度求解,注意支撑设置的平面对其影响.通常y方向大于x方向,注意对于排架柱和框架柱的拉弯和压弯计算,应注意弯矩作用平面内和弯矩作用平面外所对应的是否有支撑,而相应影响的有无侧移及计算长度,如对于排架结构,往往在纵向设置支撑,则在纵向为无侧移而横向有侧移,强弱支撑框架的验算：注意支撑在单位侧倾角产生的水平力.15、连接计算,焊缝的尺寸限制,螺栓最小布置要求；工字型（T字型）截面对接焊缝受弯计算采用折算应力评价；角焊缝应注意正焊缝（作用力垂直于焊缝方向,提高系数）和侧面焊缝（计算长度不宜大于60hf）的计算不同,角焊缝长度不得小于8hf和40mm；对于对接焊缝在受弯矩时,有效焊缝的惯性矩应注意扣除无引弧板的焊缝长度（每条焊缝均应扣除2t）；对于角焊缝的惯性矩及面积,应在焊缝端部扣除hf,焊缝拐角处不需进行扣除（即焊缝长度的计算在端部若转角处有焊缝则不需减hf）,而焊缝宽度取有效宽度进行计算面积及惯性矩（he=0.7hf）,同时应注意参与计算的焊缝条数,不能遗漏；注意单角钢焊缝连接,验算焊缝强度应乘以0.85系数.注意加劲肋的传递荷载路径（注意顶紧（承压计算）与采用焊缝（正面角焊缝）传递的区别）.16、螺栓受剪的计算：普通螺栓取受剪承载力（剪切面数）和承压面承载力（最小承压厚度,按受力方向进行考虑）的较小值；高强螺栓承压型注意剪切面的位置（栓杆或螺纹处）,普通螺栓取栓杆直径；高强螺栓摩擦型直接与摩擦面和预拉力有关；螺栓群的受力计算,注意连接长度对轴心受力的修正（注意连接长度的计算,仅在螺栓群受剪计算中体现）,以及螺栓数量的增加修正（如填板、单面连接、短角钢连接以及铆钉铆合总厚度）,螺栓受拉计算取螺纹处有效截面；在验算螺栓连接强度后,还需验算连接钢板及连接板的强度（取连接钢板和连接板最小净截面,同时注意折线面的考虑,以及角钢最小净截面的计算,将角钢展开成平面进行计算）；17、螺栓群偏心受拉计算,普通螺栓群先按小偏心受拉（假定中和轴在螺栓群中心处,且最下排螺栓受拉力而非压力）计算,若不满足,则按大偏心受拉计算（假定中和轴在最外排螺栓的中心线上,即用力的平衡进行求解螺栓的力）,高强螺栓按小偏心受拉计算,而纯受弯构件则按大偏心受拉构件计算；注意梁柱连接,支托的作用可用来承担梁传递过来的剪力；18、钢—砼组合结构,在进行强度、抗裂、变形计算时,不考虑粱托的作用；对于负弯矩区计算,应注意组合梁塑性中和轴的求解；抗剪连接件的计算应注意连接件承载力的修正；19、组合梁挠度的计算,应注意标准组合与准永久组合换算截面惯性矩的求解（不考虑压型钢板的贡献）以及对刚度的折减；组合板的计算,压型钢板混凝土中有效高度的确定,在进行抗弯承载力计算时,应将混凝土抗压强度和压型钢板钢材强度乘0.8折减系数,并对自振频率要求不得小于15Hz；20、混合结构（多遇地震作用下的阻尼系数可取0.04）,型钢混凝土柱轴压比计算应考虑混凝土和型钢的强度,注意与钢筋混凝土结构的不同,轴压比可用来求解型钢的面积；21、钢结构的疲劳计算,对于往复承受动力荷载需要进行此项计算,采用容许应力幅法,应力按弹性状况计算；计算时应注意计算点的位置（焊缝（16项第8类）、其他均为主体金属）、受力方式、施工方式等；荷载采用标准值,且不需考虑动力系数；在疲劳验算时,不能忽略在基本组合下的强度验算；疲劳计算主要针对动力部分（即重力荷载可不考虑）,组合工字梁翼缘与腹板的焊缝计算见规范7.3.1条；22、塑性设计：材料要求,构造要求,允许长细比,构件承载计算（塑性惯性矩,即指塑性中和轴上下部分对中和轴的面积矩,对工字型截面包含翼缘和腹板）,对于压弯构件,包含平面内稳定、平面外稳定（需根据侧向支撑点和弯矩进行分段计算,长细比根据侧向支撑点的分段进行确定）计算,而对于弯曲构件仅有平面内计算；平面外的侧向支撑点间距即为计算区段的计算长度.23、钢管结构计算：构造要求（外径与壁厚之比）,焊缝长度计算（分圆管与圆管、矩形管与矩形管,矩形管与圆管三种形式）,杆件承载力的计算：应考虑节点管的截面形状（分圆管与圆管、矩形管与矩形管,矩形管与圆管三种形式）,节点形式（X、T或Y、TT、K、KK）,支管的受力状态（受压、受拉）.24、对于压弯构件,应验算弯矩作用平面内、弯矩作用平面外稳定,对单轴对称截面,验算弯矩作用平面内稳定时,对于翼缘受压时,还应验算另一侧的腹板端点.25、节点板的验算,应注意板件有效宽度的计算（钢结构设计规范,7.5.2）；26、部分焊透的对接焊缝按角焊缝进行计算,应根据焊缝的坡口形式（V单边双边,K,J,U）确定焊缝的有效宽度,熔合线处的焊缝截面边长等于或接近最短距离s时,抗剪强度应乘以0.9.。

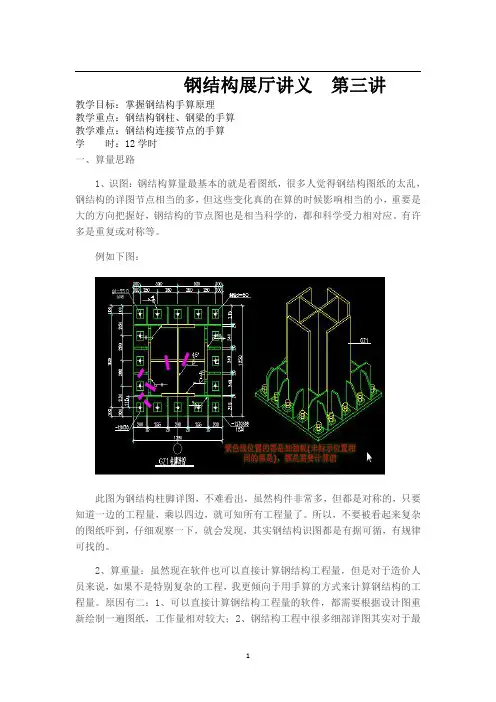

第三讲教学目标：掌握钢结构手算原理教学重点：钢结构钢柱、钢梁的手算教学难点：钢结构连接节点的手算学时：12学时一、算量思路1、识图：钢结构算量最基本的就是看图纸，很多人觉得钢结构图纸的太乱，钢结构的详图节点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的节点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

例如下图：此图为钢结构柱脚详图，不难看出，虽然构件非常多，但都是对称的，只要知道一边的工程量，乘以四边，就可知所有工程量了。

所以，不要被看起来复杂的图纸吓到，仔细观察一下，就会发现，其实钢结构识图都是有据可循，有规律可找的。

2、算重量：虽然现在软件也可以直接计算钢结构工程量，但是对于造价人员来说，如果不是特别复杂的工程，我更倾向于用手算的方式来计算钢结构的工程量。

原因有二：1、可以直接计算钢结构工程量的软件，都需要根据设计图重新绘制一遍图纸，工作量相对较大；2、钢结构工程中很多细部详图其实对于最后工程量的影响极小，有些甚至可以忽略不计。

那么，手算的思路是什么呢？如下可知：钢结构里的所有构件主要由H型钢、工字钢、槽钢、钢板、钢管等基础构件组成。

钢结构的重量，简单来说分两种思路，如下表所示：所以，只要在图纸上找准相关构件的面积或者长度，乘以钢结构的理论重量，就可以算出单个构件的重量。

再乘以每个构件的个数，就可以算出整个钢结构工程的工程量。

计算的时候要记住不要丢掉连接各个构件的螺栓，螺栓根据相应定额按个数或重量计算。

算重量的顺序，从主构件：钢柱、钢梁等算起，然后次构件：支撑等，最后各种连接节点。

3、统计汇总：以清单为基本，分类汇总即可。

下图是钢结构清单编制的一个例子，大家可以借鉴学习一下，钢结构工程的子目不像土建工程那么繁多，较容易理解。

清单的编制，主要还是要根据个人掌握的熟练程度与理解能力因人而异，边学边用。

备注：本工程钢结构手算计算稿详见附表。

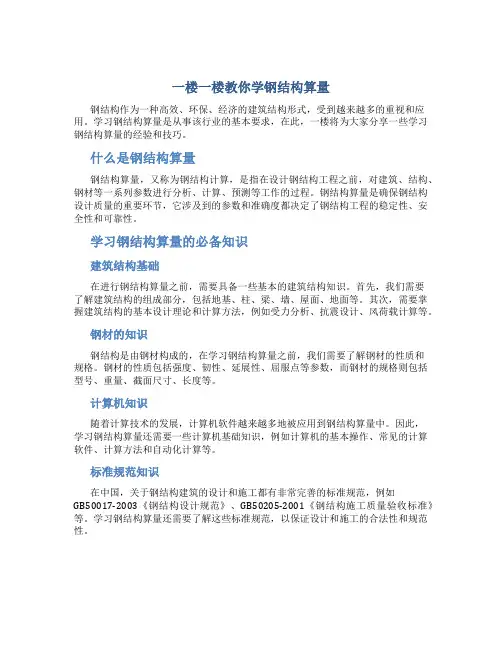

一楼一楼教你学钢结构算量钢结构作为一种高效、环保、经济的建筑结构形式，受到越来越多的重视和应用。

学习钢结构算量是从事该行业的基本要求，在此，一楼将为大家分享一些学习钢结构算量的经验和技巧。

什么是钢结构算量钢结构算量，又称为钢结构计算，是指在设计钢结构工程之前，对建筑、结构、钢材等一系列参数进行分析、计算、预测等工作的过程。

钢结构算量是确保钢结构设计质量的重要环节，它涉及到的参数和准确度都决定了钢结构工程的稳定性、安全性和可靠性。

学习钢结构算量的必备知识建筑结构基础在进行钢结构算量之前，需要具备一些基本的建筑结构知识。

首先，我们需要了解建筑结构的组成部分，包括地基、柱、梁、墙、屋面、地面等。

其次，需要掌握建筑结构的基本设计理论和计算方法，例如受力分析、抗震设计、风荷载计算等。

钢材的知识钢结构是由钢材构成的，在学习钢结构算量之前，我们需要了解钢材的性质和规格。

钢材的性质包括强度、韧性、延展性、屈服点等参数，而钢材的规格则包括型号、重量、截面尺寸、长度等。

计算机知识随着计算技术的发展，计算机软件越来越多地被应用到钢结构算量中。

因此，学习钢结构算量还需要一些计算机基础知识，例如计算机的基本操作、常见的计算软件、计算方法和自动化计算等。

标准规范知识在中国，关于钢结构建筑的设计和施工都有非常完善的标准规范，例如GB50017-2003《钢结构设计规范》、GB50205-2001《钢结构施工质量验收标准》等。

学习钢结构算量还需要了解这些标准规范，以保证设计和施工的合法性和规范性。

钢结构算量的常用方法和技巧静力分析法静力分析法是一种较为常用的钢结构算量方法，它是通过受力平衡原理和静力学公式来计算建筑物的受力情况。

在静力分析中，首先需要确定建筑物的受力模型，然后对每个构件进行受力分析，最终得出钢结构工程的各个参数。

动力分析法动力分析法是针对钢结构工程受到外部载荷的情况下进行分析的一种算量方法。

它主要包括谐振分析和响应谱分析两种方法。

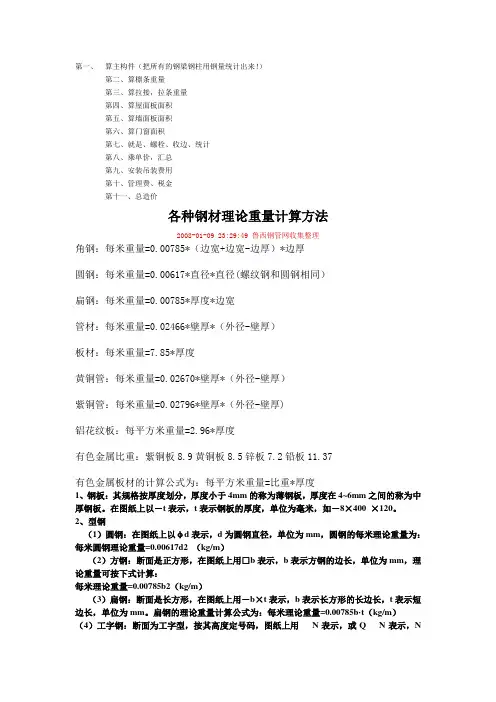

第一、算主构件（把所有的钢梁钢柱用钢量统计出来！）第二、算檩条重量第三、算拉接，拉条重量第四、算屋面板面积第五、算墙面板面积第六、算门窗面积第七、就是、螺栓、收边、统计第八、乘单价，汇总第九、安装吊装费用第十、管理费、税金第十一、总造价各种钢材理论重量计算方法2008-01-09 23:29:49 鲁西钢管网收集整理角钢：每米重量=0.00785*（边宽+边宽-边厚）*边厚圆钢：每米重量=0.00617*直径*直径(螺纹钢和圆钢相同）扁钢：每米重量=0.00785*厚度*边宽管材：每米重量=0.02466*壁厚*（外径-壁厚）板材：每米重量=7.85*厚度黄铜管：每米重量=0.02670*壁厚*（外径-壁厚）紫铜管：每米重量=0.02796*壁厚*（外径-壁厚)铝花纹板：每平方米重量=2.96*厚度有色金属比重：紫铜板8.9黄铜板8.5锌板7.2铅板11.37有色金属板材的计算公式为：每平方米重量=比重*厚度1、钢板：其规格按厚度划分，厚度小于4mm的称为薄钢板，厚度在4~6mm之间的称为中厚钢板。

在图纸上以－t表示，t表示钢板的厚度，单位为毫米，如－8×400 ×120。

2、型钢（1）圆钢：在图纸上以φd表示，d为圆钢直径，单位为mm，圆钢的每米理论重量为：每米圆钢理论重量=0.00617d2 （kg/m）（2）方钢：断面是正方形，在图纸上用□b表示，b表示方钢的边长，单位为mm，理论重量可按下式计算：每米理论重量=0.00785b2（kg/m）（3）扁钢：断面是长方形，在图纸上用－b×t表示，b表示长方形的长边长，t表示短边长，单位为mm。

扁钢的理论重量计算公式为：每米理论重量=0.00785b·t（kg/m）（4）工字钢：断面为工字型，按其高度定号码，图纸上用N表示，或Q N表示，N为工字钢钢号，表示工字钢的高度，单位是cm，Q表示轻型工字钢，如: 30，Q 30等。

钢结构工程算量一、计算规则（一）金属构件制作1.金属构件工程量按设计图示尺寸乘以理论质量计算。

不扣除孔眼、切边、切肢的质量，焊条、铆钉、螺栓等不另增加质量。

2.金属构件计算工程量时不扣除单个面积≤0.3m2的孔洞质量，焊缝、铆钉、螺栓等不另增加质量。

3.钢网架计算工程量时计算，不扣除孔眼的质量，焊缝、铆钉等不另增加质量。

焊接空心球网架质量包括连接钢管杆件、连接球、支托和网架支座等零件的质量，螺栓球节点网架质量包括连接钢管杆件(含高强螺栓、销子、套筒、锥头或封板)、螺栓球、支托和网架支座等零件的质量。

4.依附在钢柱上的牛腿及悬臂梁的质量等并入钢柱的质量内，钢柱上的柱脚板、加劲板、柱顶板、隔板和肋板并入钢柱工程量内。

5.钢管柱上的节点板、加强环、内衬板(管)、牛腿等并入钢管柱的质量内。

6.钢平台的工程量包括钢平台的柱、梁、板、斜撑等的质量，依附于钢平台上的钢扶梯及平台栏杆，应按相应构件另行列项计算。

7.钢楼梯的工程量包括楼梯平台、楼梯梁、楼梯踏步等的质量，钢楼梯上的扶手、栏杆另行列项计算。

8.钢栏杆包括扶手的质量，合并套用钢栏杆项且。

9.机械或手工及动力工具除锈按设计要求以构件质量或表面积计算。

（二）金属结构运输、安装1.金属结构构件运输、安装工程量同制作工程量。

2.钢构件现场拼装平台摊销工程量按实施拼装构件的工程量计算。

（三）楼层板、围护体系及其他安装1.楼面板按设计图示尺寸以铺设面积计算，不扣除单个面积≤0.3m2的柱、垛及孔洞所占面积。

2.墙面板按设计图示尺寸以铺挂面积计算，不扣除单个面积≤0.3m2的梁、孔洞所占面积。

3.硅酸钙板墙面板按设计图示尺寸的墙体面积以m2计算，不扣除单个面积≤0.3m2孔洞所占面积。

4.保温岩棉铺设、EPS混凝土浇灌按设计图示尺寸的铺设或浇灌体积以m3计算，不扣除单个面积≤0.3m2孔洞所占体积。

5.硅酸钙板包柱、包梁，及蒸压砂加气保温块贴面工程量按钢构件设计断面尺寸以m2计算。

10分钟教你掌握钢结构识图、算量、报价窍门钢结构识图计算过程中应注意的事项1. 关于工程量计算的格式1.1钢结构的重量单位为kg，面积的单位为m2，长度单位为m，计算结果均保留一位小数。

1.2计算构件重量时，可对构件的零件进行从下到上、从左到右编号，并按此顺序进行计算。

1.3计算式的格式：1.3.1板材：规格×长度×宽度×数量如-6×500×300×5，表示该零件板厚δ=6mm，板长度为500mm，宽度为300mm，数量有5件。

重量计算式为：6×0.5×0.3×7.85×5=35.3kg1.3.2型材：规格、长度×数量×比重如L50×5，L=3500mm×5×3.77，表示肢宽50mm的等边角钢，长度为3500mm，数量有5件，比重为3.77kg/m。

重量计算式为：3.5×5×3.77=66.0kg2. 计算尺寸时的注意的几点2.1注意室内外、钢柱底板的标高值，是±0.00还是其他的标高值。

当用标高值计算长度(或高度)时，应特别注意，不要均按±0.00计算。

2.2关于变H型截面构件(梁、柱)对应的加劲板、檩条隅撑、女儿墙封檐支架的高度(或长度)的计算，可以按平均的梁、柱的H型截面高度为基数计算。

2.3屋面檩条长度，均按通长计算，不扣除檩条之间的间隙，另外要注意加上山墙处屋面梁所占的檩条的长度，比如，轴线表示的是屋面梁的中心线，则：檩条的长度=轴线长度屋面梁宽。

2.4墙面檩条的计算，应注意门柱、门梁是否为双拼檩条，其它部位是否有双拼檩条。

2.5拉杆的长度，按相应的檩条间距每端加50mm计算，及每根拉杆长度均增加100mm 。

2.6关于收边泛水件的计算2.6.1计算范围：屋脊盖板、天沟与屋面板和女儿墙接口处的泛水板、山墙与屋面板接口的泛水板、女儿墙上部的压顶泛水板、墙面转角处的收边板、门窗四周的收边板、墙面板与砖墙相接处的泛水板、墙面与雨棚相接处的泛水板、雨棚四周的收边板。

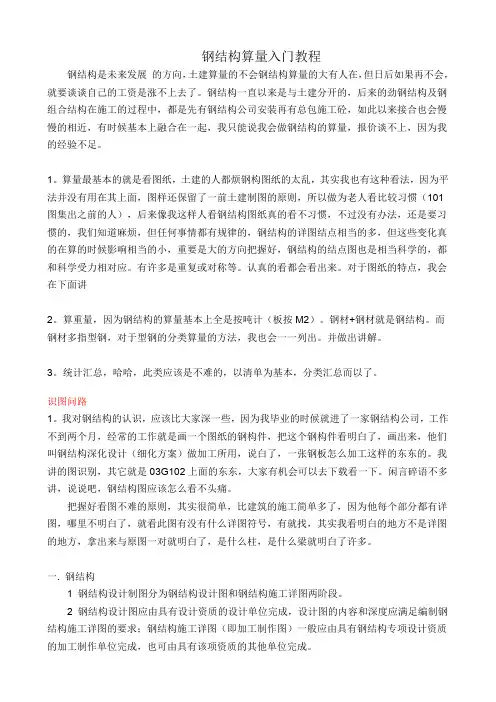

钢结构算量入门教程钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。

钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。

1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路1。

我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。

我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。

闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。

把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

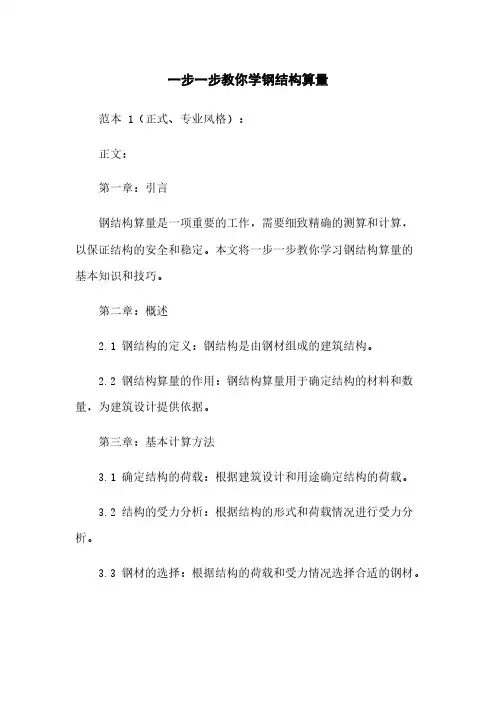

一步一步教你学钢结构算量范本 1（正式、专业风格）：正文：第一章：引言钢结构算量是一项重要的工作，需要细致精确的测算和计算，以保证结构的安全和稳定。

本文将一步一步教你学习钢结构算量的基本知识和技巧。

第二章：概述2.1 钢结构的定义：钢结构是由钢材组成的建筑结构。

2.2 钢结构算量的作用：钢结构算量用于确定结构的材料和数量，为建筑设计提供依据。

第三章：基本计算方法3.1 确定结构的荷载：根据建筑设计和用途确定结构的荷载。

3.2 结构的受力分析：根据结构的形式和荷载情况进行受力分析。

3.3 钢材的选择：根据结构的荷载和受力情况选择合适的钢材。

3.4 建立算量表格：根据结构的形式和钢材的选择建立算量表格。

第四章：具体计算步骤4.1 计算基本零件的长度和数量：根据结构的形式和算量表格计算基本零件的长度和数量。

4.2 计算连接件的数量：根据结构的形式和算量表格计算连接件的数量。

4.3 计算钢材的总量：根据基本零件和连接件的数量计算钢材的总量。

第五章：案例分析5.1 案例一：单跨桁架结构5.2 案例二：多跨桁架结构附件：1. 钢结构算量表格示例2. 案例分析数据表格法律名词及注释：1. 结构荷载：指作用在结构上的重力、风压、地震力等外部力量。

2. 受力分析：通过力学原理对结构的受力情况进行分析和计算。

3. 钢材：指用于构建钢结构的各种型钢、耗材等材料。

范本 2（轻松、简约风格）：正文：第一步：了解钢结构算量钢结构算量是确定结构材料和数量的过程，它是建筑设计中非常重要的一部分。

在学习钢结构算量之前，我们需要了解一些基本概念和步骤。

第二步：掌握基本计算方法根据结构的荷载和受力情况，我们可以采取以下步骤进行钢结构算量：1. 确定结构的荷载；2. 进行结构的受力分析；3. 选择合适的钢材；4. 建立算量表格。

第三步：具体计算步骤在计算钢结构的材料和数量时，我们可以按照以下步骤进行：1. 计算基本零件的长度和数量；2. 计算连接件的数量；3. 计算钢材的总量。

引言：钢结构是一种重要的建筑结构形式，广泛应用于各类建筑物中。

钢结构的算量步骤对于设计和施工至关重要，它确定了结构的可行性和稳定性。

本文将详细介绍钢结构算量的步骤，包括概述、正文内容和总结。

概述：钢结构算量步骤是指通过一定的计算方法，对钢结构进行计算和分析，以确定结构的强度、刚度和稳定性。

这些步骤是建筑师、工程师和施工队必须遵循的标准程序，以确保结构的安全和可持续性。

正文内容：1.材料选择和弹性模量计算1.1.对于钢结构，需要选择适当的钢材料。

这包括确定钢材的强度和韧性等性能指标。

常用的钢材有普通碳素钢、低合金高强度钢等。

1.2.然后，需要计算钢材的弹性模量，即钢材的刚度。

这可以通过实验和理论计算来得出，以确定结构的变形性能。

2.荷载计算和组合2.1.在钢结构算量中，必须准确计算各种荷载的作用，包括常规荷载（如自重、雪荷载、风荷载等）和临时荷载（如人员活动、设备荷载等）。

2.2.根据设计要求和规范，需要对这些荷载进行组合，确定结构所受荷载的最不利组合。

这样可以保证结构在不同负荷情况下的合理设计。

3.结构分析和设计3.1.结构分析是钢结构算量中的核心步骤。

它通过数学方法，对结构进行力学分析和模拟，计算结构的内力、变形和稳定性。

3.2.在结构分析的基础上，进行结构设计。

这包括确定各个构件的尺寸、形式和连接方式，以满足结构的力学要求和施工要求。

4.连接设计与校核4.1.钢结构中的连接是结构的关键部分，对结构的稳定性和安全性有重要影响。

连接设计要求满足结构的轴力、剪力和弯矩等力学要求。

4.2.连接校核是对连接的强度进行验证，确保连接部位的抗力与结构其他部分相适应。

校核方法包括理论计算、实验验证等，以确保连接的可靠性。

5.结构验算和优化5.1.完成结构计算后，需要进行结构验算。

这是对结构计算的一种验证和确认，确保计算结果的正确性。

5.2.验算结果若不满足设计要求，则需要对结构进行调整和优化。

这可能包括调整构件尺寸、加强连接等，以提高结构的安全性和经济性。

如何手算钢结构的工程量（二）引言概述：本文是《如何手算钢结构的工程量（二）》系列文章的第二篇，旨在帮助读者掌握手算钢结构工程量的方法和技巧。

通过本文的学习，读者将能够准确计算钢结构的材料用量，并为工程量评估和预算提供准确的数据支持。

正文：一、计算钢结构的梁材料用量1.1 确定梁的尺寸和截面积1.2 计算梁的长度1.3 确定梁的跨度和支承方式1.4 确定梁的荷载和荷载系数1.5 应用梁的设计公式，计算梁的截面性能和材料用量二、计算钢结构的柱材料用量2.1 确定柱的截面形状和尺寸2.2 确定柱的长度2.3 确定柱的荷载和荷载系数2.4 应用柱的设计公式，计算柱的截面性能和材料用量2.5 根据柱的截面形状和长度，计算柱的钢材用量三、计算钢结构的桁架材料用量3.1 确定桁架的截面形状和尺寸3.2 确定桁架的长度和跨度3.3 确定桁架的节点和连接方式3.4 确定桁架的荷载和荷载系数3.5 应用桁架的设计公式，计算桁架的截面性能和材料用量四、计算钢结构的薄壁构件材料用量4.1 确定薄壁构件的截面形状和尺寸4.2 确定薄壁构件的长度和跨度4.3 确定薄壁构件的节点和连接方式4.4 确定薄壁构件的荷载和荷载系数4.5 应用薄壁构件的设计公式，计算薄壁构件的截面性能和材料用量五、计算钢结构的连接件材料用量5.1 确定连接件的类型和数量5.2 确定连接件的强度等级和规格5.3 确定连接件的节点和连接方式5.4 确定连接件的工作状态和设计荷载5.5 应用连接件的设计公式，计算连接件的所需材料用量总结：本文介绍了如何手算钢结构的工程量，包括梁、柱、桁架、薄壁构件和连接件的材料用量计算方法。

通过了解每个构件的尺寸、荷载和设计公式等关键参数，读者可以准确计算钢结构的材料用量，并为工程的量评估和预算提供准确的数据支持。

手算工程量的能力对于实际工程实施和管理至关重要，读者应在实践中不断提高自己的计算能力。

一步一步教你学钢结构算量钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。

钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。

1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

有许多是重复或对称等。

认真的看都会看出来。

对于图纸的特点，我会在下面讲2。

算重量，因为钢结构的算量基本上全是按吨计（板按M2）。

钢材+钢材就是钢结构。

而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。

并做出讲解。

3。

统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。

识图问路把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。

一.钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。

2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。

注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。

教你学钢结‎构算量钢结构是未‎来发展的方向，土建算量的‎不会钢结构‎算量的大有‎人在，但日后如果‎再不会，就要谈谈自‎己的工资是‎涨不上去了‎。

钢结构一直‎以来是与土‎建分开的，后来的劲钢‎结构及钢组‎合结构在施‎工的过程中‎，都是先有钢‎结构公司安‎装再有总包‎施工砼，如此以来接‎合也会慢慢‎的相近，有时候基本‎上融合在一‎起，我只能说我‎会做钢结构‎的算量，报价谈不上‎，因为我的经‎验不足。

1。

算量最基本‎的就是看图‎纸，土建的人都‎烦钢构图纸‎的太乱，其实我也有‎这种看法，因为平法并‎没有用在其‎上面，图样还保留‎了一前土建‎制图的原则‎，所以做为老‎人看比较习‎惯（101图集‎出之前的人‎），后来像我这‎样人看钢结‎构图纸真的‎看不习惯，不过没有办‎法，还是要习惯‎的，我们知道麻‎烦，但任何事情‎都有规律的‎，钢结构的详‎图结点相当‎的多，但这些变化‎真的在算的‎时候影响相‎当的小，重要是大的‎方向把握好‎，钢结构的结‎点图也是相‎当科学的，都和科学受‎力相对应。

有许多是重‎复或对称等‎。

认真的看都‎会看出来。

对于图纸的‎特点，我会在下面‎讲2。

算重量，因为钢结构‎的算量基本‎上全是按吨‎计（板按M2）。

钢材+钢材就是钢‎结构。

而钢材多指‎型钢，对于型钢的‎分类算量的‎方法，我也会一一‎列出。

并做出讲解‎。

3。

统计汇总，哈哈，此类应该是‎不难的，以清单为基‎本，分类汇总而‎以了。

识图问路1。

我对钢结构‎的认识，应该比大家‎深一些，因为我毕业‎的时候就进‎了一家钢结‎构公司，工作不到两‎个月，经常的工作‎就是画一个‎图纸的钢构‎件，把这个钢构‎件看明白了‎，画出来，他们叫钢结‎构深化设计‎（细化方案）做加工所用‎，说白了，一张钢板怎‎么加工这样‎的东东的。

我讲的图识‎别，其它就是0‎3G 102‎上面的东东‎，大家有机会‎可以去下载‎看一下。

闲言碎语不‎多讲，说说吧，钢结构图应‎该怎么看不‎头痛。

钢结构的计算方法文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]钢结构计算（我的计算方法，仅供参考）1、先算预埋件：以套计算以吨位计算：长度×该规格的理论重量2、钢柱：柱底板、节点板、牛腿并入钢柱，高强螺栓以套计算，理论重量×长度×榀数翼缘板＝（钢柱顶标高－柱底板板底标高）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量3、钢梁：节点并入钢梁，高强螺栓以套计算4、檩条：C型：理论重量×（单根总长度+两端各加0.4）×根数Z型：理论重量×（各轴线段搭接+搭接长度）×根数檩托板计算，并入钢梁，普通螺栓以套计算具体详见节点图5、隅撑：长度＝（钢梁的高度h+檩条的高度之和）×√2，理论重量×长度×个数包含节点板普通螺栓以套计算6、系杆：轴线间长度×理论重量，包含节点板普通螺栓以套计算7、拉条：直拉条=（檩条间距+两端各加50mm）×该规格的理论重量斜拉条=√（檩条间距的平方+水平距离的平方）×该规格的理论重量撑杆=檩条间距×该规格的理论重量普通螺母以套计算，一根拉条有两个螺母8、水平支撑：斜长＝（开间长度a2+进深长度b2）的算数平方根，重量=长度×该规格的理论重量包含节点板普通螺栓以套计算9、柱间支撑：（同水平支撑）10、圆钢理论重量＝0.00617*d2钢板理论重量＝7.85*t角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕圆管理论重量(kg/m)=0.02466*壁厚*(钢管直径-壁厚)槽钢理论重量(kg/m) ＝(h+2b- 2t)*t*0.00785〕。

钢结构的计算方法(总1页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除钢结构计算（我的计算方法，仅供参考）1、先算预埋件：以套计算以吨位计算：长度×该规格的理论重量2、钢柱：柱底板、节点板、牛腿并入钢柱，高强螺栓以套计算，理论重量×长度×榀数翼缘板＝（钢柱顶标高－柱底板板底标高）*翼缘板宽度*翼缘板的理论重量腹板＝（钢柱顶标高－柱底板板底标高）*（此腹板截面高度－两块翼缘板厚度）*腹板的理论重量3、钢梁：节点并入钢梁，高强螺栓以套计算4、檩条：C型：理论重量×（单根总长度+两端各加0.4）×根数Z型：理论重量×（各轴线段搭接+搭接长度）×根数檩托板计算，并入钢梁，普通螺栓以套计算具体详见节点图5、隅撑：长度＝（钢梁的高度h+檩条的高度之和）×√2，理论重量×长度×个数包含节点板普通螺栓以套计算6、系杆：轴线间长度×理论重量，包含节点板普通螺栓以套计算7、拉条：直拉条=（檩条间距+两端各加50mm）×该规格的理论重量斜拉条=√（檩条间距的平方+水平距离的平方）×该规格的理论重量撑杆=檩条间距×该规格的理论重量普通螺母以套计算，一根拉条有两个螺母8、水平支撑：斜长＝（开间长度a2+进深长度b2）的算数平方根，重量=长度×该规格的理论重量包含节点板普通螺栓以套计算9、柱间支撑：（同水平支撑）10、圆钢理论重量＝0.00617*d2钢板理论重量＝7.85*t角钢理论重量(kg/m)＝0.00795* t*（2 b－t）或者可以查五金手册〕圆管理论重量(kg/m)=0.02466*壁厚*(钢管直径-壁厚)槽钢理论重量(kg/m) ＝(h+2b- 2t)*t*0.00785〕3。
