各种接线方式时母线检修时的操作

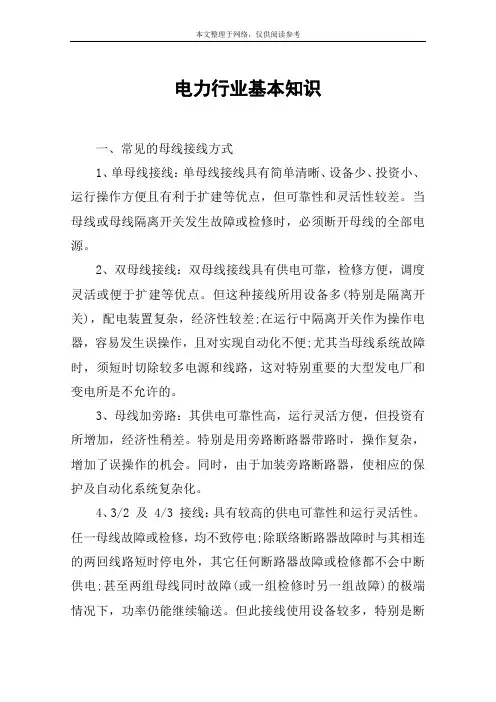

电力行业基本知识一、常见的母线接线方式1、单母线接线：单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点，但可靠性和灵活性较差。

当母线或母线隔离开关发生故障或检修时，必须断开母线的全部电源。

2、双母线接线：双母线接线具有供电可靠，检修方便，调度灵活或便于扩建等优点。

但这种接线所用设备多(特别是隔离开关)，配电装置复杂，经济性较差;在运行中隔离开关作为操作电器，容易发生误操作，且对实现自动化不便;尤其当母线系统故障时，须短时切除较多电源和线路，这对特别重要的大型发电厂和变电所是不允许的。

3、母线加旁路：其供电可靠性高，运行灵活方便，但投资有所增加，经济性稍差。

特别是用旁路断路器带路时，操作复杂，增加了误操作的机会。

同时，由于加装旁路断路器，使相应的保护及自动化系统复杂化。

4、3/2 及 4/3 接线：具有较高的供电可靠性和运行灵活性。

任一母线故障或检修，均不致停电;除联络断路器故障时与其相连的两回线路短时停电外，其它任何断路器故障或检修都不会中断供电;甚至两组母线同时故障(或一组检修时另一组故障)的极端情况下，功率仍能继续输送。

但此接线使用设备较多，特别是断路器和电流互感器，投资较大，二次控制接线和继电保护都比较复杂。

5、母线-变压器-发电机组单元接线：它具有接线简单，开关设备少，操作简便，宜于扩建，以及因为不设发电机出口电压母线，发电机和主变压器低压侧短路电流有所减小等特点。

二、稳定的具体含义1、电力系统的静态稳定是指电力系统受到小干扰后不发生非周期性失步，自动恢复到起始运行状态。

2、电力系统的暂态稳定是指系统在某种运行方式下突然受到大的扰动后，经过一个机电暂态过程达到新的稳定运行状态或回到原来的稳定状态。

3、电力系统的动态稳定是指电力系统受到干扰后不发生振幅不断增大的振荡而失步。

主要有：电力系统的低频振荡、机电耦合的次同步振荡、同步电机的自激等。

4、电力系统的电压稳定是指电力系统维持负荷电压于某一规定的运行极限之内的能力。

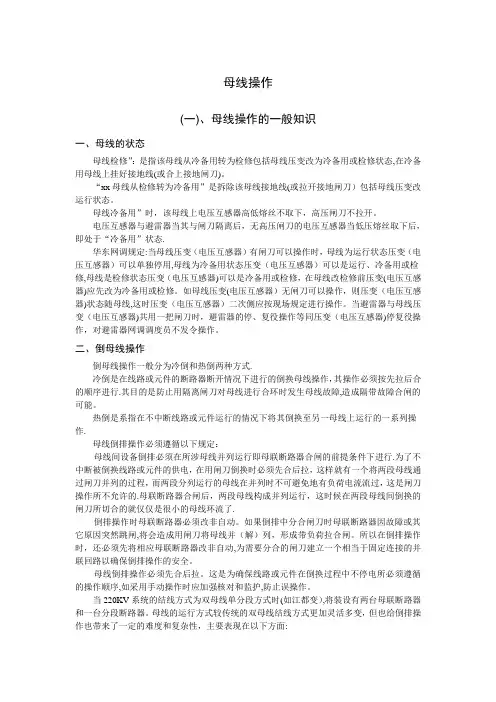

母线操作(一)、母线操作的一般知识一、母线的状态母线检修”：是指该母线从冷备用转为检修包括母线压变改为冷备用或检修状态,在冷备用母线上挂好接地线(或合上接地闸刀)。

“xx母线从检修转为冷备用”是拆除该母线接地线(或拉开接地闸刀）包括母线压变改运行状态。

母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。

电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态.华东网调规定:当母线压变（电压互感器）有闸刀可以操作时，母线为运行状态压变（电压互感器）可以单独停用,母线为冷备用状态压变（电压互感器）可以是运行、冷备用或检修,母线是检修状态压变（电压互感器)可以是冷备用或检修，在母线改检修前压变(电压互感器)应先改为冷备用或检修。

如母线压变(电压互感器）无闸刀可以操作，则压变（电压互感器)状态随母线,这时压变（电压互感器）二次侧应按现场规定进行操作。

当避雷器与母线压变（电压互感器)共用一把闸刀时，避雷器的停、复役操作等同压变（电压互感器)停复役操作，对避雷器网调调度员不发令操作。

二、倒母线操作倒母线操作一般分为冷倒和热倒两种方式.冷倒是在线路或元件的断路器断开情况下进行的倒换母线操作，其操作必须按先拉后合的顺序进行.其目的是防止用隔离闸刀对母线进行合环时发生母线故障,造成隔带故障合闸的可能。

热倒是系指在不中断线路或元件运行的情况下将其倒换至另一母线上运行的一系列操作.母线倒排操作必须遵循以下规定：母线间设备倒排必须在所涉母线并列运行即母联断路器合闸的前提条件下进行.为了不中断被倒换线路或元件的供电，在用闸刀倒换时必须先合后拉，这样就有一个将两段母线通过闸刀并列的过程，而两段分列运行的母线在并列时不可避免地有负荷电流流过，这是闸刀操作所不允许的.母联断路器合闸后，两段母线构成并列运行，这时候在两段母线间倒换的闸刀所切合的就仅仅是很小的母线环流了.倒排操作时母联断路器必须改非自动。

3/ 2接线特点:500KV变电所在高压系统中一般担负汇集电能、重新分配负荷、输送功率等多重任务。

因此它是高压输电系统中的重要地位非常关键。

目前我国500KV变电所电气主接线一般采用双母线四分段带旁路和3/2断路器的接线方式。

3/2断路器接线方式的运行优点日渐凸现，所以，现在用3/2接线方式的多。

1、主要运行方式:1）、正常运行方式。

两组母线同时运行，所有断路器和隔离开关均合上;2）、线路停电，断路器并串运行方式。

线路停电时，考虑到供电的可靠性，常常将检修线路的断路器合上，将检修线路的线路侧隔离开关拉开；3）、断路器检修时运行方式，任何一台断路器检修，可以仅将该断路器及两侧隔离开关拉开；4）、母线检修时的运行方式。

断开母线断路器及其两侧隔离开关。

这种方式相当于单母线允许，运行可靠性低，所以应尽量的缩短单母线运行时间。

2、3/2断路器主接线的优缺点:1）、优点:A 、供电可靠性高。

每一回路有两台断路器供电，发生母线故障或断路器故障时 不会导致出线停电；B 、运行调度灵活。

正常运行时两组母线和所有断路器都投入工作，从而形成多 环路供电方式；C 、倒闸操作方便，特别是对于母线停电的操作，不需要像双母线接线方式时进 行到负荷倒排操作，所以操作较简单。

但是检修断路器或检修母线或检修线 路，只要涉及断路器检修，就要注意二次回路的切换（主要是重合闸先投压 板和失灵启动母差、失灵启动其它线路、失灵启动远跳等压板的投退）。

2）、缺点：_二次接线复杂。

特别是 CT 配置比较多。

在重叠区故障，保护动作繁杂。

再者, 与双母线相比，运行经验还不够丰富。

____ 目前看来，最大的缺点是造成整个系统全部接死，无法分裂运行。

由于现在系统短路电流超标，经常需要母线分列运行。

对于双母线接线方式就容易实现，而2/3接线方式就无法实现。

随着电网规模越来越大，其弊端将越发明显。

_ 上所述，3/2断路器接线方式的利大于弊。

针对这种接线方式的弊端，我们可以在 继电保护选用上下功夫，在满足选择性、快速性、灵敏性、可靠性的基础上，提高继电保护 动作的精度，简化范围配置，实现单一保护，避免重复性。

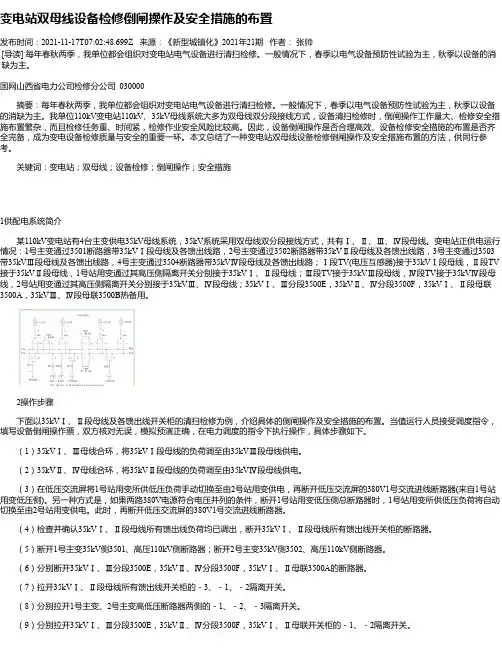

变电站双母线设备检修倒闸操作及安全措施的布置发布时间：2021-11-17T07:02:48.699Z 来源：《新型城镇化》2021年21期作者：张帅[导读] 每年春秋两季，我单位都会组织对变电站电气设备进行清扫检修。

一般情况下，春季以电气设备预防性试验为主，秋季以设备的消缺为主。

国网山西省电力公司检修分公司 030000摘要：每年春秋两季，我单位都会组织对变电站电气设备进行清扫检修。

一般情况下，春季以电气设备预防性试验为主，秋季以设备的消缺为主。

我单位110kV变电站110kV、35kV母线系统大多为双母线双分段接线方式，设备清扫检修时，倒闸操作工作量大、检修安全措施布置繁杂，而且检修任务重、时间紧，检修作业安全风险比较高。

因此，设备倒闸操作是否合理高效、设备检修安全措施的布置是否齐全完备，成为变电设备检修质量与安全的重要一环。

本文总结了一种变电站双母线设备检修倒闸操作及安全措施布置的方法，供同行参考。

关键词：变电站；双母线；设备检修；倒闸操作；安全措施1供配电系统简介某110kV变电站有4台主变供电35kV母线系统，35kV系统采用双母线双分段接线方式，共有Ⅰ、Ⅱ、Ⅲ、Ⅳ段母线。

变电站正供电运行情况：1号主变通过3501断路器带35kVⅠ段母线及各馈出线路，2号主变通过3502断路器带35kVⅡ段母线及各馈出线路，3号主变通过3503带35kVⅢ段母线及各馈出线路，4号主变通过3504断路器带35kVⅣ段母线及各馈出线路；Ⅰ段TV(电压互感器)接于35kVⅠ段母线，Ⅱ段TV 接于35kVⅡ段母线，1号站用变通过其高压侧隔离开关分别接于35kVⅠ、Ⅱ段母线；Ⅲ段TV接于35kVⅢ段母线，Ⅳ段TV接于35kVⅣ段母线，2号站用变通过其高压侧隔离开关分别接于35kVⅢ、Ⅳ段母线；35kVⅠ、Ⅲ分段3500E，35kVⅡ、Ⅳ分段3500F，35kVⅠ、Ⅱ段母联3500A，35kVⅢ、Ⅳ段母联3500B热备用。

220kV双母线接线倒母线操作要点浅析摘要：本文以220kV双母线接线方式、RCS-915AB母差保护为例对双母线倒母线操作技术进行分析。

关键词：倒母线；二次电压切换；投单母运行；母联断路器控制电源1 前言母线是发电厂、变电站电气元件汇流与分流的场所，担负着电力电量的送入与送出，是电网的重要组成部分之一。

母线的接线方式有多种，其中双母线接线方式具有供电可靠性高、检修方便、调度灵活、扩建改造方便等特点，但它的倒闸操作比较复杂、技术要求高，而母线操作安全与否，不仅影响该厂站，而且直接影响电网的安全运行，因此要求运行值班人员不仅正确掌握倒闸操作原则，还应根据母差保护运行规程适时作相应改变。

2 操作分析双母线接线倒母线操作技术要领母线操作前必须做好充分的准备以及危险点的分析（如母联开关在停电检修时，一般不允许倒母线操作），操作时必须严格遵守《电业安全工作规程》，以免发生误操作。

倒母线操作步骤如下：（1）投入母差保护互联（单母）连接片；（2）检查母联断路器在合位，断开母联断路器控制电源；（3）母线隔离开关按照“先合后拉”进行，并检查二次电压切换正常；（4）倒母线结束后，须先将母联断路器控制电源合上，再退出母差保护互联连接片。

倒闸操作要点分析如下：1）倒母线前先投入母差保护互联连接片投入母差互联压板时，对于RCS-915AB母线保护即手动投入“投单母运行”压板（若母线配两套母差保护，则两套母差的互联压板均应投入）。

此压板投入时需要与保护定值中控制字“投单母方式”（我们定值中设置为“1”投入）配合使用，投入互联压板的作用如下：（1）退出母差保护故障母线选择功能。

当母线发生故障时将母线上所有元件同时切除，不需进行故障母线的选择。

（2）防止在倒母线过程中，由于隔离开关分流的作用，在母线故障时，母差拒动，引起事故扩大。

对于RCS-915AB型母差保护，在双母主接线方式投入“投单母运行”压板时，装置液晶显示屏幕上面右侧会出现“单母”的汉字指示，同时，可以看到图形中的主接线图的两条母线成为一条母线；如图所示：需要注意的是：投入母差保护互联压板，断开母联断路器的控制电源操作原则上顺序不宜颠倒，反之，如先断开母联断路器的控制电源而母差保护没投互联压板，则任一条母线故障，都将是母联失灵启动延时（一般整定值0.25S）跳开另一条母线，延误了母线故障切除时间，有可能造成系统稳定破。

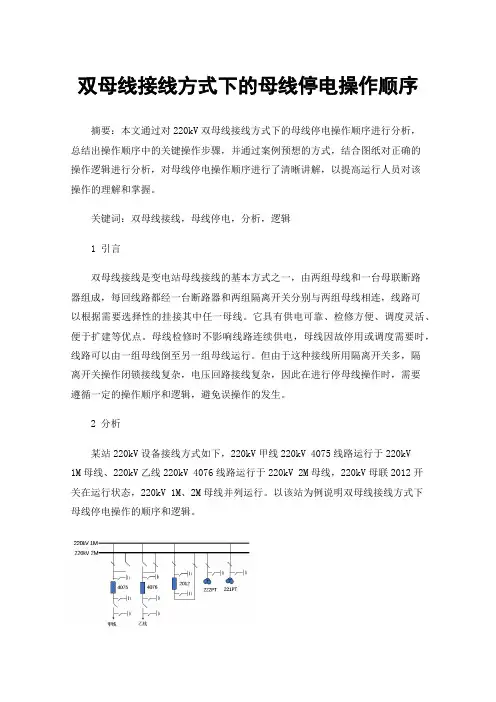

双母线接线方式下的母线停电操作顺序摘要：本文通过对220kV双母线接线方式下的母线停电操作顺序进行分析，总结出操作顺序中的关键操作步骤，并通过案例预想的方式，结合图纸对正确的操作逻辑进行分析，对母线停电操作顺序进行了清晰讲解，以提高运行人员对该操作的理解和掌握。

关键词：双母线接线，母线停电，分析，逻辑1 引言双母线接线是变电站母线接线的基本方式之一，由两组母线和一台母联断路器组成，每回线路都经一台断路器和两组隔离开关分别与两组母线相连，线路可以根据需要选择性的挂接其中任一母线。

它具有供电可靠、检修方便、调度灵活、便于扩建等优点。

母线检修时不影响线路连续供电，母线因故停用或调度需要时，线路可以由一组母线倒至另一组母线运行。

但由于这种接线所用隔离开关多，隔离开关操作闭锁接线复杂，电压回路接线复杂，因此在进行停母线操作时，需要遵循一定的操作顺序和逻辑，避免误操作的发生。

2 分析某站220kV设备接线方式如下，220kV甲线220kV 4075线路运行于220kV1M母线、220kV乙线220kV 4076线路运行于220kV 2M母线，220kV母联2012开关在运行状态，220kV 1M、2M母线并列运行。

以该站为例说明双母线接线方式下母线停电操作的顺序和逻辑。

图1.某站220kV设备接线一、将待停电母线上的线路倒至另一条母线上在进行热倒的过程中，由于线路还在运行状态，带电进行倒母线的操作有一定风险，因此我们先投入母线互联压板，断开母联开关操作电源。

通过母联将两组母线固定连接，使它们之间不存在电压差和电流差，像一条母线一样，达到在线路倒换过程中等电位的效果，同时，投入母线互联压板后，当母线上任一点有故障时，保护装置处于无选择方式,即母差保护动作后不进行故障母线的选择,直接切除故障双母线所有连接元件，快速有效隔离故障。

另一方面，若在线路倒母的过程中，母联开关因某种原因跳闸，则会在切断负荷电流的瞬间拉弧，电流值变大，远远超过隔离开关的负荷电流，同时会产生高温，造成设备损坏和操作人员人身风险的后果。

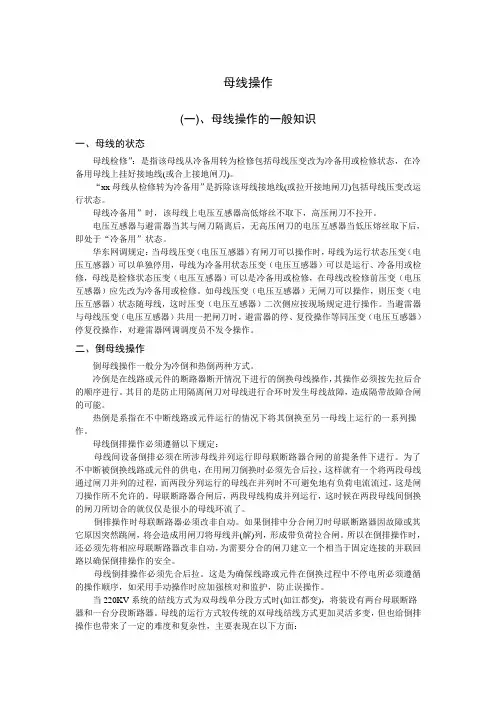

母线操作(一)、母线操作的一般知识一、母线的状态母线检修”：是指该母线从冷备用转为检修包括母线压变改为冷备用或检修状态，在冷备用母线上挂好接地线(或合上接地闸刀)。

“xx母线从检修转为冷备用”是拆除该母线接地线(或拉开接地闸刀)包括母线压变改运行状态。

母线冷备用”时，该母线上电压互感器高低熔丝不取下，高压闸刀不拉开。

电压互感器与避雷器当其与闸刀隔离后，无高压闸刀的电压互感器当低压熔丝取下后，即处于“冷备用”状态。

华东网调规定：当母线压变（电压互感器）有闸刀可以操作时，母线为运行状态压变（电压互感器）可以单独停用，母线为冷备用状态压变（电压互感器）可以是运行、冷备用或检修，母线是检修状态压变（电压互感器）可以是冷备用或检修，在母线改检修前压变（电压互感器）应先改为冷备用或检修。

如母线压变（电压互感器）无闸刀可以操作，则压变（电压互感器）状态随母线，这时压变（电压互感器）二次侧应按现场规定进行操作。

当避雷器与母线压变（电压互感器）共用一把闸刀时，避雷器的停、复役操作等同压变（电压互感器）停复役操作，对避雷器网调调度员不发令操作。

二、倒母线操作倒母线操作一般分为冷倒和热倒两种方式。

冷倒是在线路或元件的断路器断开情况下进行的倒换母线操作，其操作必须按先拉后合的顺序进行。

其目的是防止用隔离闸刀对母线进行合环时发生母线故障，造成隔带故障合闸的可能。

热倒是系指在不中断线路或元件运行的情况下将其倒换至另一母线上运行的一系列操作。

母线倒排操作必须遵循以下规定：母线间设备倒排必须在所涉母线并列运行即母联断路器合闸的前提条件下进行。

为了不中断被倒换线路或元件的供电，在用闸刀倒换时必须先合后拉，这样就有一个将两段母线通过闸刀并列的过程，而两段分列运行的母线在并列时不可避免地有负荷电流流过，这是闸刀操作所不允许的。

母联断路器合闸后，两段母线构成并列运行，这时候在两段母线间倒换的闸刀所切合的就仅仅是很小的母线环流了。

倒排操作时母联断路器必须改非自动。

母线检修及PT检修的操作规范一、母线相关知识：在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线及绞线，这统称为母线。

母线按结构分为硬母线和软母线。

硬母线有分为矩形母线和管型母线。

矩形母线一般使用于主变至配电室内（用于10KV、400V等35KV以下配电装置中），其优点是施工安装方便，运行中变化小，载流量大，但造价较高。

35KV以上变电所一般采用铝合金材料制成的管形母线，这种母线结构可以减小母线间距离，相对于软母线不会左右摇摆、相间距离可减少、抗震性差。

接线清晰，维护量小，但母线固定金具比较复杂，软母线用于室外，因空间大导线有所摆动也不至于造成线间距离不够。

软母线施工简便造价低廉。

母线的作用是汇集、分配和传送电能。

由于母线在运行过程中有巨大的电能通过，短路时，承受很大的发热和电动力效应，因此必须合理选用母线材料、截面形状和截面积以符合安全经济运行要求。

母线一般分为单母线和双母线，单母线：单母线、单母线分段、单母线分段带旁路等。

双母线：双母线、双母线分段、双母线带旁路等10KV单母线，一般电气设备出线回路数增多时，可用断路器将母线分段，根据电源的数目和功率大小，分为2-3段，段数越多故障时停电范围越小，但使用的断路器数量越多所需费用也越高，为保证可靠性可采用双回路供电，如总配连接方式，可通过母联使各设备互为备用。

缺点：当一段母线或母线隔离开关故障检修时必须断开接在该母线上的全部电源和出线，使该段单回路供电的用户停电；一般认为单母线、分段，应用在6-10KV系统中，出线在6KV及以上的每段所接容量不宜超过25MW。

400V母线，各电源和出线都接在同一条公共线上，优点：简单、清晰、设备少、投资少、适用于小容量和用户对供电可靠性要求不高的设备。

缺点：母线检修时连接母线上所有回路需停电。

110KV双母线：适用于可靠性要求较高的，出线回路数较多的6-220KV配电装置中，一组工作母线一组备用母线，每一电源和每一出线都经一台断路器和两组隔离开关分别与两组母线连接，两组母线间通过母线断路器连接。

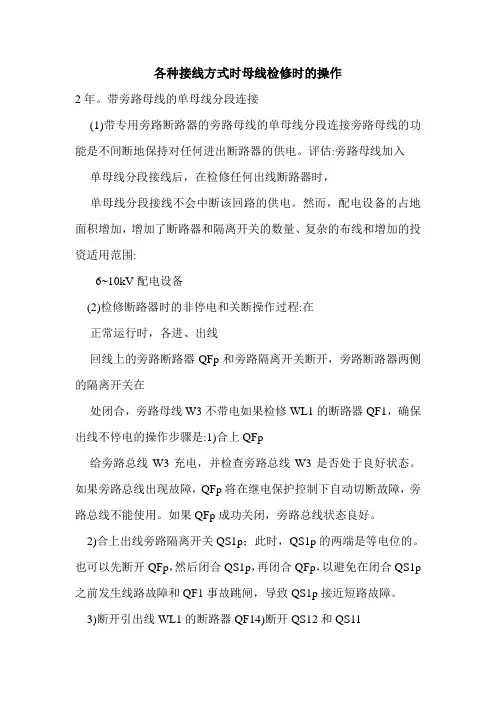

各种接线方式时母线检修时的操作2年。

带旁路母线的单母线分段连接(1)带专用旁路断路器的旁路母线的单母线分段连接旁路母线的功能是不间断地保持对任何进出断路器的供电。

评估:旁路母线加入单母线分段接线后，在检修任何出线断路器时，单母线分段接线不会中断该回路的供电。

然而，配电设备的占地面积增加，增加了断路器和隔离开关的数量、复杂的布线和增加的投资适用范围:6~10kV配电设备(2)检修断路器时的非停电和关断操作过程:在正常运行时，各进、出线回线上的旁路断路器QFp和旁路隔离开关断开，旁路断路器两侧的隔离开关在处闭合，旁路母线W3不带电如果检修WL1的断路器QF1，确保出线不停电的操作步骤是:1)合上QFp给旁路总线W3充电，并检查旁路总线W3是否处于良好状态。

如果旁路总线出现故障，QFp将在继电保护控制下自动切断故障，旁路总线不能使用。

如果QFp成功关闭，旁路总线状态良好。

2)合上出线旁路隔离开关QS1p；此时，QS1p的两端是等电位的。

也可以先断开QFp，然后闭合QS1p，再闭合QFp，以避免在闭合QS1p 之前发生线路故障和QF1事故跳闸，导致QS1p接近短路故障。

3)断开引出线WL1的断路器QF14)断开QS12和QS11此时，输出线WL1由旁路断路器QFp电路供电。

待检修断路器QF1两侧设置安全措施后，方可进行检修。

(2)具有简单旁路母线连接的单母线段它是基于单母线段连接，在每个输出电路中增加旁路母线W3、隔离开关QS3、QS4、分段隔离开关QSd和相应的旁路隔离开关，分段断路器QFd也用作旁路断路器与带旁路母线的单母线分段接线相比，少用一个断路器，节省投资。

旁路总线可以通过QS4、QFd和QS1连接到总线W2，或者通过QS3、QFd和QS2连接到总线W1分段隔离开关QSd的作用是当QFd用作旁路断路器时，保持两段工作母线并联运行。

b)检修断路器时不停电开、关的操作过程:初始条件:旁路母线通常不带电，QS1、QS2、QFd接通，QS3、QS4、QSd断开，以单母线分段方式运行？关闭QSd。

常见母线接线方式
1)、单母线接线:单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点,但可靠性和灵活性较差。

当母线或母线隔离开关发生故障或检修时,必须断开母线的全部电源。

2)双母线接线:双母线接线具有供电可靠,检修方便,调度灵活或便于扩建等优点。

但这种接线所用设备多(特别是隔离开关),配电装置复杂,经济性较差;在运行中隔离开关作为操作电器,容易发生误操作,且对实现自动化不便;尤其当母线系统故障时,须短时切除较多电源和线路,这对特别重要的大型发电厂和变电所是不允许的。

3)单、双母线或母线分段加旁路:其供电可靠性高,运行灵活方便,但投资有所增加,经济性稍差。

特别是用旁路断路器带路时,操作复杂,增加了误操作的机会。

同时,由于加装旁路断路器,使相应的保护及自动化系统复杂化。

4)3/2及4/3接线:具有较高的供电可靠性和运行灵活性。

任一母线故障或检修,均不致停电;除联络断路器故障时与其相连的两回线路短时停电外,其它任何断路器故障或检修都不会中断供电;甚至两组母线同时故障(或一组检修时另一组故障)的极端情况下,功率仍能继续输送。

但此接线使用设备
较多,特别是断路器和电流互感器,投资较大,二次控制接线和继电保护都比较复杂。

5)母线－变压器－发电机组单元接线:它具有接线简单,开关设备少,操作简便,宜于扩建,以及因为不设发电机出口电压母线,发电机和主变压器低压侧短路电流有所减小等特点。

二分之三断路器接线方式的分析摘要本文主要阐述了当母线发生故障时，母线电压消失，则线路保护将失去电压，保护可能会误动，降低了运行的可靠性。

所以二分之三断路器接线方式要求采用线路PT来提供保护、表计及同期电压量，提高线路运行的可靠性。

关键词二分之三接线；倒闸操作；运行分析二分之三断路器接线是两条出线回路由3台断路器控制的双母线结线，它是介于单断路器双母线和双断路器双母线之间的一种接线方式。

1主要运行方式1）正常运行方式。

两组母线同时运行，所有断路器和隔离断路器均合上。

2）断路器检修时运行方式。

任何一台断路器故障时，可将故障断路器两侧隔离断路器拉开，将故障断路器退出运行，进行检修。

3）线路停电断路器合环的运行方式。

线路因故停电，而断路器、隔离断路器无检修工作时，可将线路出口隔离断路器拉开，其余断路器、隔离断路器合上继续运行，以提高供电可靠性。

4）母线检修的运行方式。

母线检修时，断开母线断路器，及其两侧隔离断路器。

这种运行方式相当于单母线接线，其中几条出线经两台断路器与母线连接，运行可靠性降低，实际工作中应尽量缩短单母线运行时间。

2二分之三断路器接线的优缺点结合海会500 kV变电站对二分之三断路器接线方式的优缺点进行分析，大致归纳为以下几点。

1）供电可靠性高。

每一出线回路由两台断路器供电，发生母线故障或断路器故障时不会导致出线停电。

2）运行方式灵活。

正常运行时，两组母线和所有断路器都投入运行，从而形成多环路供电方式，而且停用任一断路器不会影响正常供电。

3）倒闸操作、检修方便。

操作量小，母差保护简单，PT二次回路不需要切换，电压回路简单。

检修断路器时，不需进行倒旁路的倒闸操作。

4）设备投资大。

一条出线回路故障跳开两台断路器，每串中间断路器连接两个回路，所以二次结线比较复杂。

3二分之三断路器接线的继电保护二次接线220 kV线路综合重合闸大多都是经过重合闸中选相元件实现选相跳闸的。

这种方式对双母线带旁路接线，一条接线只有一台断路器是没有问题的，但是二分之三断路器接线中一条出线带有两台断路器，如果只装设一套重合闸，必然使二次接线复杂。

浅谈单母分段接线方式母线停电的操作顺序发表时间：2020-08-14T07:29:49.337Z 来源：《中国科技人才》2020年第9期作者：李本惠[导读] 倒闸操作人员要对单母分段接线方式下母线停电的规范和制度牢记于心，对“十个规定动作”认真遵守，依法办事，按章操作。

云南电网公司玉溪供电局玉溪 653100摘要：本文介绍了单母分段接线方式下母线停电的操作顺序，以及母线停电顺序错误会出现的问题并提出了相应的措施，对单母线分段接线方式停电操作具有一定的借鉴意义。

关键词：单母线分段；停电顺序引言自“三统一、两强化”实施后，由于运行人员对不同设备运维和操作技能掌握不足，尤其是对单母分段接线方式母线停电与双母线接线方式母线停电顺序出现混淆，导致因操作顺序错误发生备自投动作、保护误动作等事故、事件发生，本文通过对单母线接线方式下母线停电的操作顺序及操作顺序错误带来的危害进行阐述，并针此情况提出了防1 单母线分段接线方式母线停电正确操作顺序图1 单母线分段接线图单母分段母线停电，当主变中（低）压侧断路器作为母线电源时，应按照先停母线后停PT的原则执行，断开主变中（低）压侧断路器→拉开母线侧隔离开关→拉开变压器侧隔离开关→拉开停电母线电压互感器二次空气开关→验明停电母线电压互感器二次空气开关上下端确无电压，最后拉开停电母线电压互感器一次隔离开关。

2 操作顺序错误的危害10kV、35kV单母线分段接线停母线操作时按先停母线再停PT的方式进行操作。

若采用先停母线PT再断母线电源进行断路器的方法操作时，此时因为母线上的负荷已全部停完，或者母线负荷较小时，可能满足备自投动作条件，造成备自投非正常动作。

2.1 停母线导致备自投非正常动作原因近期某变电站发生了一件单母线分段接线方式在未退出备自投的情况下母线停电顺序错误导致备自投动作的真实案例。

110kV某变电站操作前10kV部分的运行方式为110kV#1主变经001 断路器供10kVⅠ段母线运行，110kV#2主变经002断路器供10kVⅡ段母线运行，10kV分段012断路器处热备用。

220kV双母线单分段接线方式的倒母线操作分析摘要:兴泰变220kV母线最终将采用双母线单分段的接线方式，采用双母线单分段接线是由于在电力系统发展过程中装机容量不断扩大，系统的短路电流已超过断路器的额定短路电流，为了限制短路电流，系统采取的一种限制短路电流的措施。

关键词: 双母单分段；短路电流；限制措施1前言220KV兴泰变电站位于河南省西部洛阳市宜阳县境内,始建运行于2010年6月,该变电站的投运提升了县级电网的运行电压等级及供电可靠性,为洛阳市区及洛宁县、宜阳县110KV电网的安全供电提供了有力支撑。

我们知道，双母线单分段接线是在电力系统发展过程中，由于装机容量不断扩大，系统的短路电流已超过断路器的额定短路电流，我省短路电流水平最高的地区是洛阳、郑州地区，部分厂站220千伏母线三相或单相短路电流将超过50千安。

因而必须采取措施降低上述厂站的短路电流，为了限制短路电流，避免大量开关等设备的更换，在条件具备情况下，超限厂站采取分母或分段运行方式，对降低厂站本身短路电流效果明显。

系统规定220kV出线超12-16回出线采用双母单分段，超过17回出线采用双母双分段运行方式。

兴泰变220kV出线目前没有超出规定，设计最终采取双母单分段运行方式，是为今后的系统发展做准备。

2母线保护配置兴泰变220kV母线保护配置了南京南瑞RCS-915和深圳南瑞BP-2B双套母差保护，每套保护将分段断路器间隔当作一个出线单元处理，两套保护共用一组CT,交叉接入，RCS-915母线保护及失灵交流电流取自各支路CT 3LH，BP-2B型母线保护交流电流取自各支路开关CT 4LH。

其母联或分段死区由母联或分段失灵保护完成。

母线保护由保护元件、闭锁元件和管理元件三大系统构成，且各系统独立工作。

其中BP-2B失灵保护不投，母差保护中的母联充电保护、母联过流保护由母联断路器保护实现，母差保护不使用母联充电保护、母联过流保护功能。

3倒母线操作中的逻辑及注意⑴220kV母线倒换操作，应投入互联压板、停用母联断路器跳闸电源，母差及失灵保护方式作相应的改变。
