机械制图综合练习题(五)

《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。

2、标题栏位于图纸的________。

3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。

4、图纸的基本幅面有____；____；____；____；____五种。

5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。

6、________，________，________均符合国家标准的螺纹，称为标准螺纹。

7、导程S和螺距P的关系是________。

8、表面粗糙度符号顶角为________度。

9、符号表示该表面是用________________方法获得的。

10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。

二．是非题1、尺寸标注不应封闭。

（）2、非回转体类零件的主视图一般应选择工作位置。

（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。

（）4、铸造零件应当壁厚均匀。

（）5、上下偏差和公差都可以为正，为负和为0。

（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。

2、完成螺栓连接的图样。

3、补全W投影。

4、求作W投影。

5、求作相贯线V、W投影。

6、由轴测图补画视图。

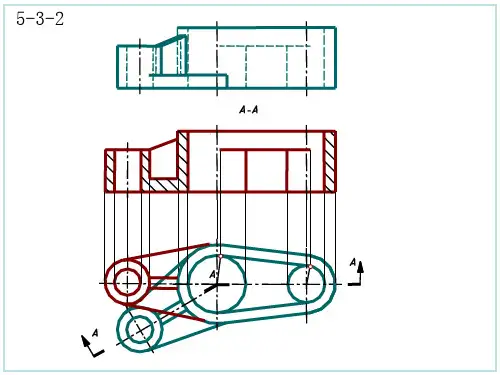

7、将物体的主视图改画成剖视图。

《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

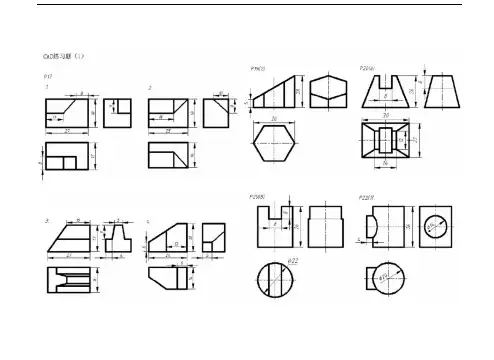

CAD练习也(2)P38⑴. 刀36「AD I J・（门（|训弧连技）P/WPS2 、20O2617no瞬柚c?—L niib20Ow0r^\S.9&X9A \R23IT1251Y€—L机械CAD/CAM卖习考证通用图册几何图形1-78 (P29)50佃50机械CAD/CAM实习考证通用图册几何图形1-36 (P33)0%0全国CAD应用培调考试<1>一.单选懸（何縣1分，共】5分〉1.以下哪个慢作用尹移动视區 E oA. ZOOM/W B・ PAN C・ ZOOM D. ZOOM/A2.乏鬼执行上一杀命令的快捷方式杲 A °A・按回车谟 B.按DEL笹C•按BSC禅 D.技F1禅3・要使图元的经色始终与图层的狈色一致丿应将该图元的亦色设道为 A °A. BYLAYBRB. BYBLOCKC. COLORD. RED4.打开/关闲軒助对话框的功能谨为 A •A. FlB.F8 C・卩6 D.F95.如果吏过滤来点的Y坐惊，则应输入C oA. Y B・ZY C. X D. 0X6.用FLINE^T令画出一矩形，该矩形中育 A S1元冥体.A.1个B.4个C.不一定D.5个7.AutoCAD中區形文伴酣护展名杲E •A. CFG B・ DWG C. SHX D. DWT8•在Select objectIA作中'飲选择最近生成的一个图元，应葆入 C •A. W B・P C. L D.ALL9.耍动态地改变一条线匪的檢度，以下探作中正确的是 D °A.抉行TRIM命令B.执行BREAK樹令C.执行EXTEND命令D.执行LENGTHEN/DY命令10.C是哪个曲令的热键名 B °A.COPYB. CIRCLEC. CHAMFER D・ COLOR11.冃TEXT命令标注自径应使冃；.•A・ Q B・ * C•土 D. %%U12.图埃中的气"层卖体描入羽当前图中，如当前层的項色为红色，则從入后的”0”层实体的颜色为 A •A.红色B.白色C.不确定D.黄色13.ARC子命令中的<S，C, A）指的是哪种匣圆弧方式_C—•A・起点.同心.终点B・起点.终点、半径C・起点、回心、厨心角 D.起点.终点、圆心角14.文本窗口与图龙细M或口的快速切换庠1. 功能也。

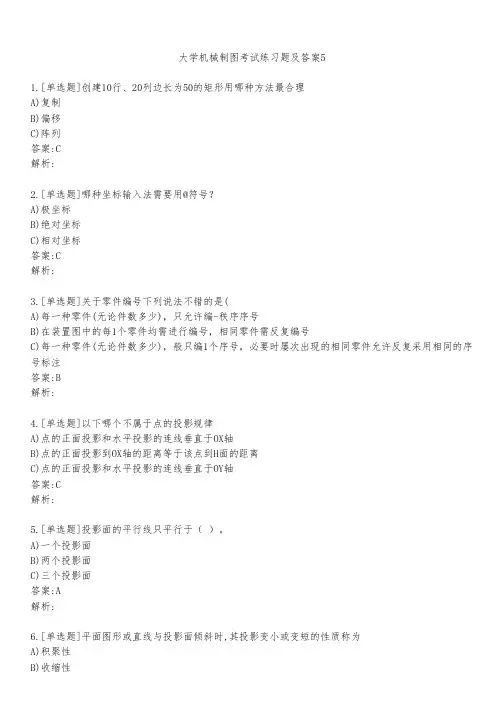

大学机械制图考试练习题及答案51.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:2.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:3.[单选题]关于零件编号下列说法不错的是(A)每一种零件(无论件数多少)，只允许编-秩序序号B)在装置图中的每1个零件均需进行编号，相同零件需反复编号C)每一种零件(无论件数多少)，般只编1个序号，必要时屡次出现的相同零件允许反复采用相同的序号标注答案:B解析:4.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:5.[单选题]投影面的平行线只平行于（ ）。

A)一个投影面B)两个投影面C)三个投影面答案:A解析:6.[单选题]平面图形或直线与投影面倾斜时,其投影变小或变短的性质称为7.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:8.[单选题]在标注尺寸时，尺寸线终端的表示形式是（）A)箭头B)斜线C)箭头和斜线答案:C解析:9.[单选题]不可见轮廓线采用（ ）来绘制。

A)粗实线B)虚线C)细实线答案:B解析:10.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:11.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:12.[单选题]两个基本体相交，称为（ ）。

解析:13.[单选题]相同方向的各尺寸线之间的间隔约（ ） mm 。

A)7B)2C)3D)5答案:A解析:14.[单选题]在十字光标处被调用的菜单，称为（ ）。

A)鼠标菜单B)十字交叉线菜单C)快捷菜单D)此处不出现菜单答案:C解析:15.[单选题]工程上常用的投影有多面( )、轴测投影、透视投影和标高投影。

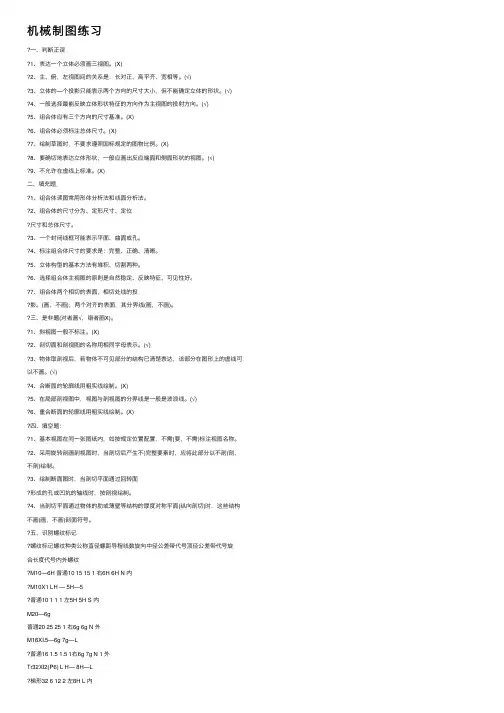

机械制图练习⼀、判断正误1、表达⼀个⽴体必须画三视图。

(Χ)2、主、俯，左视图间的关系是：长对正、⾼平齐、宽相等。

(√)3、⽴体的—个投影只能表⽰两个⽅向的尺⼨⼤⼩，但不能确定⽴体的形状。

(√)4、⼀般选择最能反映⽴体形状特征的⽅向作为主视图的投射⽅向。

(√)5、组合体应有三个⽅向的尺⼨基准。

(Χ)6、组合体必须标注总体尺⼨。

(Χ)7、绘制草图时，不要求遵照国标规定的图物⽐例。

(Χ)8、要确切地表达⽴体形状，⼀般应画出反应端⾯和侧⾯形状的视图。

(√)9、不允许在虚线上标准。

(Χ)⼆、填充题．1、组合体读图常⽤形体分析法和线⾯分析法。

2、组合体的尺⼨分为、定形尺⼨、定位尺⼨和总体尺⼨。

3、⼀个封闭线框可能表⽰平⾯、曲⾯或孔。

4、标注组合体尺⼨的要求是：完整、正确、清晰。

5、⽴体构型的基本⽅法有堆积、切割两种。

6、选择组合体主视图的原则是⾃然稳定、反映特征、可见性好。

7、组合体两个相切的表⾯，相切处线的投影。

(画，不画)；两个对齐的表⾯，其分界线(画，不画)。

三、是⾮题(对者画√，错者画Χ)。

1、斜视图⼀般不标注。

(Χ)2、剖切⾯和剖视图的名称⽤相同字母表⽰。

(√)3、物体取剖视后，若物体不可见部分的结构已清楚表达，该部分在图形上的虚线可以不画。

(√)4、合断⾯的轮廓线⽤粗实线绘制。

(Χ)5、在局部剖视图中，视图与剖视图的分界线是⼀般是波浪线。

(√)6、重合断⾯的轮廓线⽤粗实线绘制。

(Χ)四、填空题：1、基本视图在同⼀张图纸内，如按规定位置配置，不需(要，不需)标注视图名称。

2、采⽤旋转剖画剖视图时，当剖切后产⽣不)完整要素时，应将此部分以不剖(剖，不剖)绘制。

3、绘制断⾯图时，当剖切平⾯通过回转⾯形成的孔或凹坑的轴线时，按剖视绘制。

4、当剖切平⾯通过物体的肋或薄壁等结构的厚度对称平⾯(纵向剖切)时，这些结构不画(画，不画)剖⾯符号。

五、识别螺纹标记螺纹标记螺纹种类公称直径螺距导程线数旋向中径公差带代号顶径公差带代号旋合长度代号内外螺纹M10—6H 普通10 15 15 1 右6H 6H N 内M10X1 LH — 5H—5普通10 1 1 1 左5H 5H S 内M20—6g普通20 25 25 1 右6g 6g N 外M16XI.5—6g 7g—L普通16 1.5 1.5 1右6g 7g N 1 外Tr32XI2(P6) L H— 8H—L梯形32 6 12 2 左8H L 内螺纹标记螺纹种类尺⼨代号公差等级内外螺纹旋向管⼦孔径螺纹⼤径螺纹⼩径G1管螺纹 1 唯⼀⼀种内右1英⼨33.249 30.291G1 ／8A—LH 管螺纹1/8 A 外左1/8 英⼨9.728 8.566五、填空题：1、内外螺纹只有当⽛型、直径、线数、螺距、旋向等五要素完全相同时，才能旋合在⼀起。

CAD机械制图练习题大全是非题1．缩放命令(Zoom)只能改变图形在绘图区上的视觉大小和位置，而不改变图形的实际大小和在图纸上的相对位置。

（）2．镜像命令(MIRROR)可对汉字作镜像变换。

（）3．在AutoCAD中，一个层可用On/Off（开/关）、Lock/UnLock（加锁/解锁）、Freeze/Thaw（冻结/解冻）来表示其特征。

（）4．AutoCAD是只能用于机械设计和建筑的绘图软件。

（）5．AutoCAD的目标捕捉是用于选择图形关键点的几何过滤器，它辅助用户选取指定点。

（）6．在AutoCAD中，对圆弧只能进行半径尺寸标注。

（）7．在AutoCAD中可用三点画圆，所画的圆只由三点的坐标位置确定，与点的输入顺序无关。

（）8．AutoCAD修剪（Trim）命令不能够修剪圆。

（）9．在AutoCAD中，用户不能直接创建面域，只能使用REGION从已有的2D封闭对象，如封闭直线、多线段、远圆、样条曲线来创建面域。

（）10．在AutoCAD中针对圆实体使用比例(SCALE)命令时，基点只能选在圆心处。

（）11．AutoCAD中捕捉间距是看不见的。

（）12．用AutoCAD 的LINETYPE命令改变线型后，对绘制圆无效。

（）13．在AutoCAD中，单独的一个圆也可以直接用修剪命令进行修剪。

（）14． AutoCAD使用过程中必须用鼠标。

（）15．在AutoCAD中进行尺寸标注时，尺寸文本是不能修改的，因它是图形实际尺寸的测量值。

（）16．使用AutoCAD的COPY命令，一次能复制多个图形对象。

（）17．AutoCAD是美国微软公司推出的计算机辅助绘图工具软件包。

（）18．在AutoCAD中，执行一次COPY命令不能将同一图形复制多份。

（）19．AutoCAD的U命令的功能是恢复删除的图形对象。

（）20．在AutoCAD中，用户在屏幕上同时打开多个窗口时，若独立地放大、缩小或平移这些窗口，彼此之间会产生干涉。

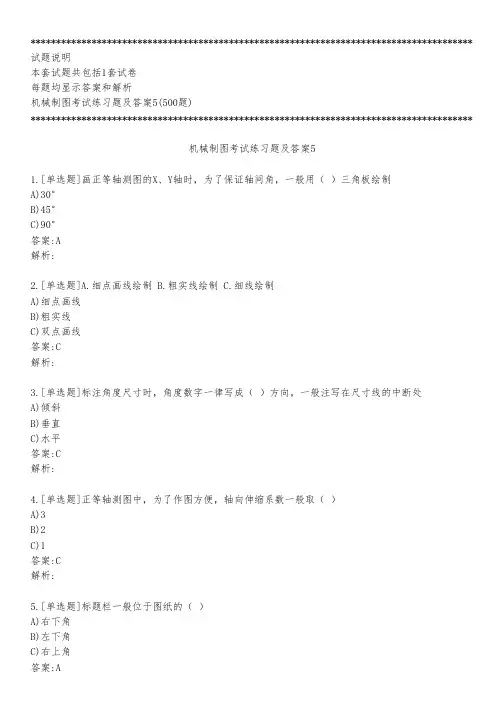

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案5(500题)***************************************************************************************机械制图考试练习题及答案51.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:2.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:3.[单选题]标注角度尺寸时，角度数字一律写成（ ）方向，一般注写在尺寸线的中断处A)倾斜B)垂直C)水平答案:C解析:4.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:5.[单选题]标题栏一般位于图纸的（ ）A)右下角B)左下角6.[单选题]在尺寸标注中，尺寸线为（ ）。

A)粗实线B)细实线C)细点画线答案:B解析:7.[单选题]在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ ）A)0.5B)1C)2答案:B解析:8.[单选题]旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：A)N代替B)S代替C)L代替答案:A解析:9.[单选题]一 对齿轮啮合时：（ ）。

A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:10.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:B)应视具体情况区别对待，例如间隙配合的孔轴表面,力图示其间隙，也应画两条线C)无论接触或不接触都应画两条线答案:A解析:11.[单选题]螺纹标记G1/2A中,其尺寸代号1/2的单位有三种解释，何种正确?A)以mm为单位B)以英寸为单位12.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:13.[单选题]下列比例当中表示缩小比例的是（ ）A)1：1B)2：1C)1：2答案:C解析:14.[单选题]以下哪个不属于点的投影规律A)点的正面投影和水平投影的连线垂直于OX轴B)点的正面投影到OX轴的距离等于该点到H面的距离C)点的正面投影和水平投影的连线垂直于OY轴答案:C解析:15.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:16.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:17.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线18.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:A解析:19.[单选题]立体分为平面和曲面两种，表面中包含有曲面的立体称为（ ）。

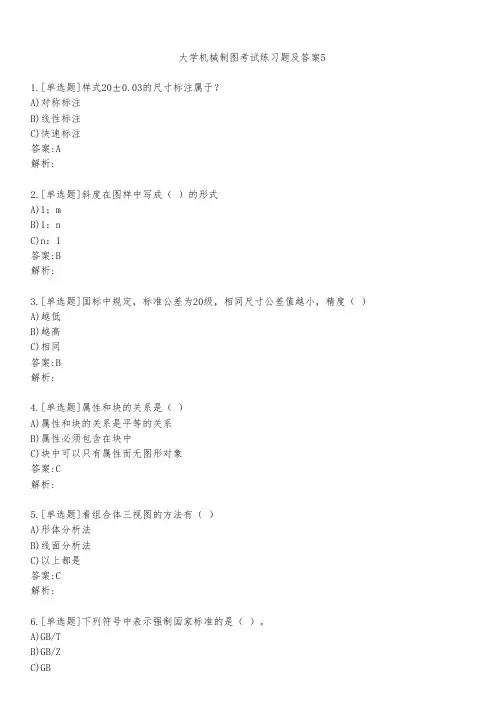

大学机械制图考试练习题及答案51.[单选题]样式20±0.03的尺寸标注属于？A)对称标注B)线性标注C)快速标注答案:A解析:2.[单选题]斜度在图样中写成（ ）的形式A)1：mB)1：nC)n：1答案:B解析:3.[单选题]国标中规定，标准公差为20级，相同尺寸公差值越小，精度（ ）A)越低B)越高C)相同答案:B解析:4.[单选题]属性和块的关系是（ ）A)属性和块的关系是平等的关系B)属性必须包含在块中C)块中可以只有属性而无图形对象答案:C解析:5.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:6.[单选题]下列符号中表示强制国家标准的是（ ）。

A)GB/T7.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:8.[单选题]在机械图样的绘制中，采用的投影法是A)中心投影法B)斜投影法C)正投影法答案:C解析:9.[单选题]在机械制图中，通常采用那种单位（ ）A)cmB)mmC)m答案:B解析:10.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:11.[单选题]如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（ ）A)一般位置平面B)投影面平行面C)投影面垂直面答案:A解析:12.[单选题]断面视图的断裂边界用（）画出。

A)波浪线13.[单选题]平行于W面的直线称为（）A)正平线B)侧平线C)水平线D)一般直线答案:B解析:14.[单选题]求作相贯线的基本思路为求作两相交回转体表面上一系列（ ）。

A)可见点B)不可见点C)共有点D)重影点答案:C解析:15.[单选题]六个基本视图中最常用的是（ ）视图A)主，右，仰B)主，俯，左C)后，右，仰D)主，左，仰答案:B解析:16.[单选题]齿轮在投影为圆的视图上分度圆用（）绘制。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

大学机械制图考试练习题及答案51.[单选题]为了将物体的外部形状表达清楚，一般采用（ ）个视图来表达。

A)三B)四C)五答案:A解析:2.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:3.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带C)中径、顶径公差带答案:B解析:4.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线C)双点画线答案:C解析:6.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性7.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:8.[单选题]标题栏一般位于图纸的（ ）A)右下角B)左下角C)右上角答案:A解析:9.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:10.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:11.[单选题]Autocad默认的绘图单位是：（ ）A)mmB)cmC)m答案:A解析:12.[单选题]在母线上的一点的运动轨迹称为（ ）。

A)直线13.[单选题]形位公差在标注时，基准标注代号首选是（ ）。

A)BB)CC)AD)Ⅰ答案:C解析:14.[单选题]两等直径的圆柱轴线正交相贯，其相贯线（ ）。

A)椭圆B)直线C)圆D)圆弧答案:A解析:15.[单选题]半径尺寸标注的标注文字的默认前缀是（ ）。

A)DB)RC)RadD)Radius答案:B解析:16.[单选题]在投影系中对三个投影面都倾斜的直线，称为（ ）。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

大学机械制图考试练习题及答案51.[单选题]物体上互相平行的线段，轴测投影（ ）A)平行B)垂直C)无法确定答案:A解析:2.[单选题]正等轴测图的轴间角为（ ）A)120°B)60°C)90°答案:A解析:3.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:4.[单选题]比例标注为2：1时，是 比例。

A)放大B)缩小C)原值答案:A解析:5.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:6.[单选题]在标注尺寸时，尺寸线终端的表示形式是（）A)箭头答案:C解析:7.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:8.[单选题]在图纸上必须用（ ）画出图框A)细实线B)细点画线C)粗实线答案:C解析:9.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:10.[单选题]物体左视图的投影方向是（ ）。

A)由前向后B)由上到下C)由左向右答案:C解析:11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:12.[单选题]（ ）是指图样与实物相应要素的线性尺寸之比。

A)斜度D)以上都不是答案:C解析:13.[单选题]截交线的形状由A)由截平面决定B)立体表面形状和截平面与立体的相对位置决定C)与相对立体的表面形状无关D)由其中一个立体表面形状决定答案:B解析:14.[单选题][缩放] (Z00M)命令在执行过程中改变了（ ）。

A)图形的界限范围大小B)图形的绝对坐标C)图形在视图中的位置D)图形在视图中显示的大小答案:D解析:15.[单选题]在画断面图时下面哪种情况可以省略剖切符号、箭头和字母（）。

A)按投影关系配置的移出断面图B)不按投影关系配置的对称的移出断面图C)在剖切线延长线上的对称的移出断面图D)不按投影关系配置的不在剖切符号延长线上的不对称的移出断面图答案:C解析:16.[单选题]正垂面在正投影面的投影特性为：（ ）。

大学机械制图考试练习题及答案51.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:2.[单选题]下列符号中表示强制国家标准的是（ ）。

A)GB/TB)GB/ZC)GB答案:C解析:3.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:4.[单选题]为了将物体的外部形状表达清楚，一般采用（ ）个视图来表达。

A)三B)四C)五答案:A解析:5.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:6.[单选题]当内螺纹为不可见时，螺纹的所有图线均用（）绘制。

A)粗实线7.[单选题]基本视图的个数（）。

A)6B)5C)4、 D 3答案:A解析:8.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:9.[单选题]螺纹标记G1/2A中,其尺寸代号1/2的单位有三种解释，何种正确?A)以mm为单位B)以英寸为单位C)无单位答案:B解析:10.[单选题]一 对齿轮啮合时( )A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:11.[单选题]图纸的基本幅面分为（ ）。

A)3种B)4种C)5种答案:C解析:12.[单选题]半径常用的表示符号是（ ）A)﹀13.[单选题]常见的曲面立体有（ ）A)圆柱B)圆锥C)球D)以上都是答案:D解析:14.[单选题]。

平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（ ）。

A)平行线B)垂直线C)一般位置直线D)倾斜线答案:A解析:15.[单选题]在图样尺寸标注中完整的尺寸由（ ）等要素组成。

A)尺寸数字、尺寸线和尺寸界线B)尺寸数字、尺寸线和和箭头C)尺寸、尺寸线和尺寸界线D)尺寸数字、尺寸和尺寸界线答案:A解析:16.[单选题]已知空间点A(0,0,20),该点在A)X轴上B)Y轴上C)Z轴上D)W而上答案:C解析:17.[单选题]一般细实线不用于()A)尺寸线B)尺寸界线C)轮廓线18.[单选题]重要的箱体孔、重要的中心距和重要的表面，不需要有（）要求。

机械制图练习题机械制图练习题机械制图是机械工程中重要的一环，通过绘制和解读图纸，工程师能够准确地理解和传达设计意图。

为了提高机械制图的技能和水平，练习题是必不可少的一部分。

在本文中，我们将探讨一些机械制图的练习题，帮助读者加深对这一领域的理解。

练习题一：绘制零件图纸首先，我们来看一个绘制零件图纸的练习题。

假设我们需要绘制一个简单的螺旋齿轮。

首先，我们需要测量齿轮的直径、齿数、齿高等重要参数。

然后，利用这些参数，我们可以开始绘制图纸。

在绘图过程中，我们需要注意比例尺的选择、标注的准确性以及尺寸的一致性。

最后，我们可以使用适当的投影方法（如正投影或斜投影）来呈现零件的形状和尺寸。

练习题二：解读装配图纸接下来，让我们来解读一个装配图纸的练习题。

装配图纸通常用于表示多个零件如何组装在一起，以及它们之间的关系。

通过解读装配图纸，我们可以了解到零件之间的配合方式、安装顺序以及相对位置。

在解读过程中，我们需要仔细观察图纸上的标注、尺寸和符号，并且理解它们的含义。

此外，我们还需要注意装配图纸中的特殊要求，如配合间隙、紧固力矩等。

练习题三：绘制工艺图除了零件图纸和装配图纸，工艺图也是机械制图的重要组成部分。

工艺图主要用于描述零件的加工工艺和工序。

在绘制工艺图时，我们需要了解加工过程中的各种工具、设备和操作步骤。

通过绘制工艺图，我们可以清楚地了解到如何加工和制造一个零件，从而为工程师提供了重要的指导和参考。

练习题四：解读图纸中的公差在机械制图中，公差是一个非常重要的概念。

公差用于描述零件尺寸的允许变化范围，以确保零件的互换性和可装配性。

解读图纸中的公差需要我们熟悉公差标注的符号和规则，以及公差的计算方法。

通过解读图纸中的公差，我们可以了解到零件的精度要求，从而选择适当的加工方法和工艺。

练习题五：设计简单的机械装置最后，我们来设计一个简单的机械装置的练习题。

通过设计机械装置，我们可以应用机械制图的知识和技巧，将理论知识转化为实际应用。
