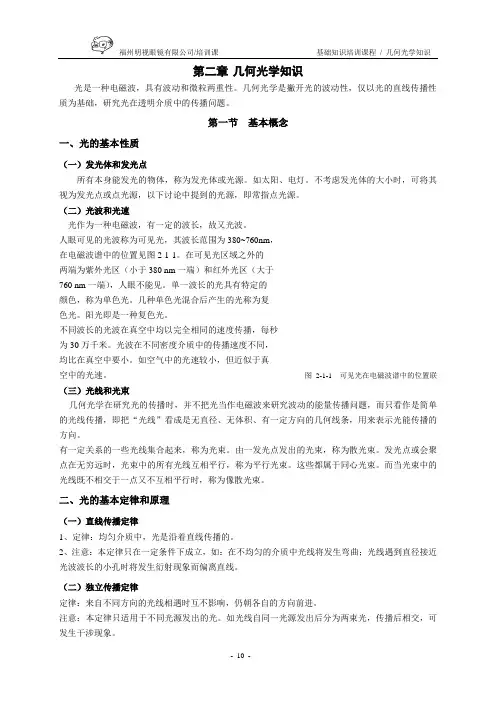

第二章几何光学知识光是一种电磁波，具有波动和微粒两重性。
几何光学是撇开光的波动性，仅以光的直线传播性质为基础，研究光在透明介质中的传播问题。
第一节基本概念一、光的基本性质（一）发光体和发光点所有本身能发光的物体，称为发光体或光源。
如太阳、电灯。
不考虑发光体的大小时，可将其视为发光点或点光源，以下讨论中提到的光源，即常指点光源。
（二）光波和光速光作为一种电磁波，有一定的波长，故又光波。
人眼可见的光波称为可见光，其波长范围为380~760nm，在电磁波谱中的位置见图2-1-1。
在可见光区域之外的两端为紫外光区（小于380 nm一端）和红外光区（大于760 nm一端），人眼不能见。
单一波长的光具有特定的颜色，称为单色光。
几种单色光混合后产生的光称为复色光。
阳光即是一种复色光。
不同波长的光波在真空中均以完全相同的速度传播，每秒为30万千米。
光波在不同密度介质中的传播速度不同，均比在真空中要小。
如空气中的光速较小，但近似于真空中的光速。
图2-1-1 可见光在电磁波谱中的位置联（三）光线和光束几何光学在研究光的传播时，并不把光当作电磁波来研究波动的能量传播问题，而只看作是简单的光线传播，即把“光线”看成是无直径、无体积、有一定方向的几何线条，用来表示光能传播的方向。
有一定关系的一些光线集合起来，称为光束。
由一发光点发出的光束，称为散光束。
发光点或会聚点在无穷远时，光束中的所有光线互相平行，称为平行光束。
这些都属于同心光束。
而当光束中的光线既不相交于一点又不互相平行时，称为像散光束。
二、光的基本定律和原理（一）直线传播定律1、定律：均匀介质中，光是沿着直线传播的。
2、注意：本定律只在一定条件下成立，如：在不均匀的介质中光线将发生弯曲；光线遇到直径接近光波波长的小孔时将发生衍射现象而偏离直线。
（二）独立传播定律定律：来自不同方向的光线相遇时互不影响，仍朝各自的方向前进。
注意：本定律只适用于不同光源发出的光。
如光线自同一光源发出后分为两束光，传播后相交，可发生干涉现象。

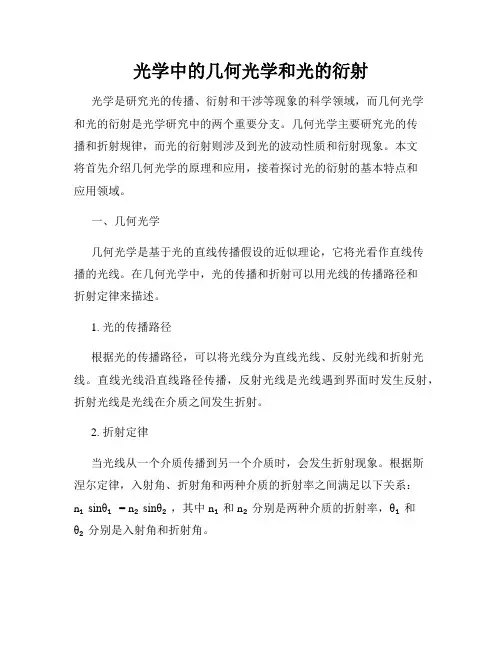

光学中的几何光学和光的衍射光学是研究光的传播、衍射和干涉等现象的科学领域，而几何光学和光的衍射是光学研究中的两个重要分支。
几何光学主要研究光的传播和折射规律，而光的衍射则涉及到光的波动性质和衍射现象。
本文将首先介绍几何光学的原理和应用，接着探讨光的衍射的基本特点和应用领域。
一、几何光学几何光学是基于光的直线传播假设的近似理论，它将光看作直线传播的光线。
在几何光学中，光的传播和折射可以用光线的传播路径和折射定律来描述。
1. 光的传播路径根据光的传播路径，可以将光线分为直线光线、反射光线和折射光线。
直线光线沿直线路径传播，反射光线是光线遇到界面时发生反射，折射光线是光线在介质之间发生折射。
2. 折射定律当光线从一个介质传播到另一个介质时，会发生折射现象。
根据斯涅尔定律，入射角、折射角和两种介质的折射率之间满足以下关系：n₁sinθ₁ = n₂sinθ₂，其中n₁和n₂分别是两种介质的折射率，θ₁和θ₂分别是入射角和折射角。
几何光学的应用非常广泛，其中最常见的是光学成像。
根据光线在透镜或者反射面上的传播特点，可以设计出各种光学仪器，如望远镜、显微镜和相机等。
二、光的衍射光的衍射是光的波动性质在绕过物体边缘或者通过孔径时产生的现象。
与几何光学不同，光的衍射需要考虑波动理论和波的干涉效应。
1. 衍射现象当光线通过孔径或者绕过物体边缘时，会发生弯曲、扩散和干涉等现象。
这些现象是波的干涉和衍射效应的结果。
2. 衍射的基本特点衍射现象有以下几个基本特点：一是衍射现象发生的条件是光波传播到物体边缘或孔径的尺度接近或小于光的波长；二是衍射现象在遮挡物、光源和观察者之间都会产生；三是衍射现象与波的波长和孔径大小有关。
光的衍射在科学研究和技术应用中有重要意义。
例如，衍射光栅可以用于光谱仪和激光光谱分析；衍射现象还被应用于干涉仪、激光干涉测量和光波导器件等领域。
总结：几何光学和光的衍射是光学研究中的两个重要分支。
几何光学主要研究光的传播和折射规律，应用广泛；光的衍射涉及到光的波动性质和衍射现象，在科学研究和应用中有重要作用。

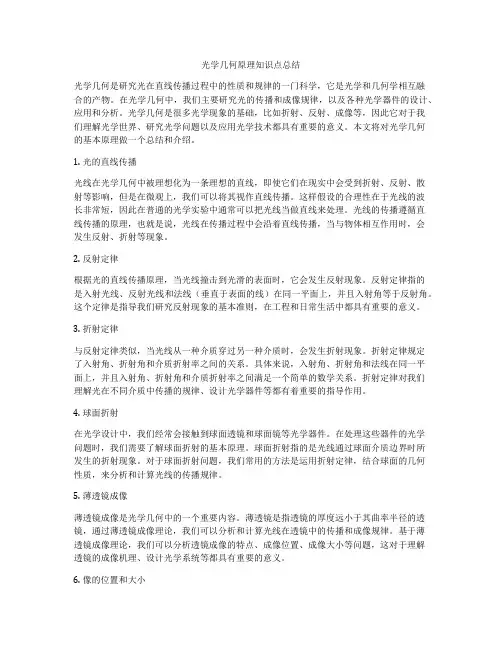

光学几何原理知识点总结光学几何是研究光在直线传播过程中的性质和规律的一门科学，它是光学和几何学相互融合的产物。
在光学几何中，我们主要研究光的传播和成像规律，以及各种光学器件的设计、应用和分析。
光学几何是很多光学现象的基础，比如折射、反射、成像等，因此它对于我们理解光学世界、研究光学问题以及应用光学技术都具有重要的意义。
本文将对光学几何的基本原理做一个总结和介绍。
1. 光的直线传播光线在光学几何中被理想化为一条理想的直线，即使它们在现实中会受到折射、反射、散射等影响，但是在微观上，我们可以将其视作直线传播。
这样假设的合理性在于光线的波长非常短，因此在普通的光学实验中通常可以把光线当做直线来处理。
光线的传播遵循直线传播的原理，也就是说，光线在传播过程中会沿着直线传播，当与物体相互作用时，会发生反射、折射等现象。
2. 反射定律根据光的直线传播原理，当光线撞击到光滑的表面时，它会发生反射现象。
反射定律指的是入射光线、反射光线和法线（垂直于表面的线）在同一平面上，并且入射角等于反射角。
这个定律是指导我们研究反射现象的基本准则，在工程和日常生活中都具有重要的意义。
3. 折射定律与反射定律类似，当光线从一种介质穿过另一种介质时，会发生折射现象。
折射定律规定了入射角、折射角和介质折射率之间的关系。
具体来说，入射角、折射角和法线在同一平面上，并且入射角、折射角和介质折射率之间满足一个简单的数学关系。
折射定律对我们理解光在不同介质中传播的规律、设计光学器件等都有着重要的指导作用。
4. 球面折射在光学设计中，我们经常会接触到球面透镜和球面镜等光学器件。
在处理这些器件的光学问题时，我们需要了解球面折射的基本原理。
球面折射指的是光线通过球面介质边界时所发生的折射现象。
对于球面折射问题，我们常用的方法是运用折射定律，结合球面的几何性质，来分析和计算光线的传播规律。
5. 薄透镜成像薄透镜成像是光学几何中的一个重要内容。
薄透镜是指透镜的厚度远小于其曲率半径的透镜，通过薄透镜成像理论，我们可以分析和计算光线在透镜中的传播和成像规律。

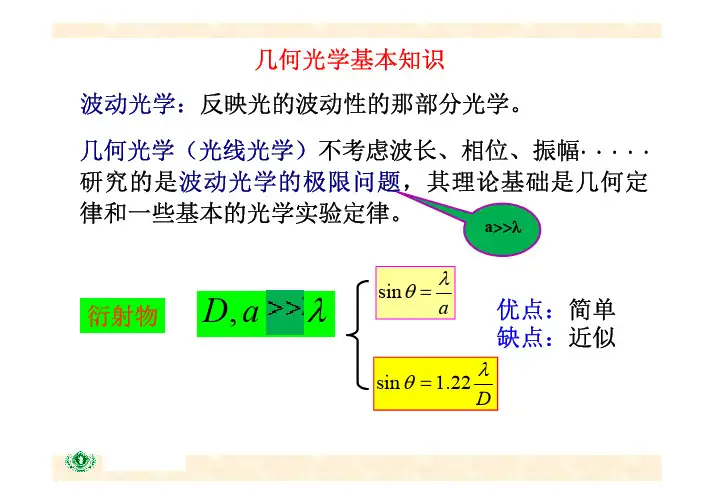

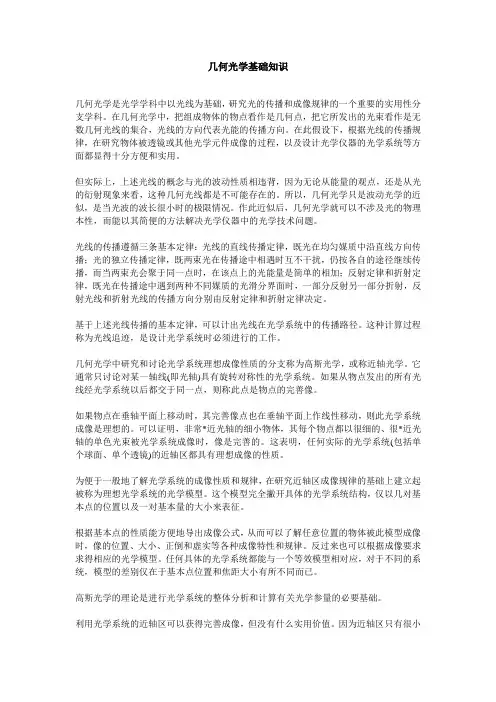

几何光学基础知识几何光学是光学学科中以光线为基础，研究光的传播和成像规律的一个重要的实用性分支学科。
在几何光学中，把组成物体的物点看作是几何点，把它所发出的光束看作是无数几何光线的集合，光线的方向代表光能的传播方向。
在此假设下，根据光线的传播规律，在研究物体被透镜或其他光学元件成像的过程，以及设计光学仪器的光学系统等方面都显得十分方便和实用。
但实际上，上述光线的概念与光的波动性质相违背，因为无论从能量的观点，还是从光的衍射现象来看，这种几何光线都是不可能存在的。
所以，几何光学只是波动光学的近似，是当光波的波长很小时的极限情况。
作此近似后，几何光学就可以不涉及光的物理本性，而能以其简便的方法解决光学仪器中的光学技术问题。
光线的传播遵循三条基本定律：光线的直线传播定律，既光在均匀媒质中沿直线方向传播；光的独立传播定律，既两束光在传播途中相遇时互不干扰，仍按各自的途径继续传播，而当两束光会聚于同一点时，在该点上的光能量是简单的相加；反射定律和折射定律，既光在传播途中遇到两种不同媒质的光滑分界面时，一部分反射另一部分折射，反射光线和折射光线的传播方向分别由反射定律和折射定律决定。
基于上述光线传播的基本定律，可以计出光线在光学系统中的传播路径。
这种计算过程称为光线追迹，是设计光学系统时必须进行的工作。
几何光学中研究和讨论光学系统理想成像性质的分支称为高斯光学，或称近轴光学。
它通常只讨论对某一轴线(即光轴)具有旋转对称性的光学系统。
如果从物点发出的所有光线经光学系统以后都交于同一点，则称此点是物点的完善像。
如果物点在垂轴平面上移动时，其完善像点也在垂轴平面上作线性移动，则此光学系统成像是理想的。
可以证明，非常*近光轴的细小物体，其每个物点都以很细的、很*近光轴的单色光束被光学系统成像时，像是完善的。
这表明，任何实际的光学系统(包括单个球面、单个透镜)的近轴区都具有理想成像的性质。
为便于一般地了解光学系统的成像性质和规律，在研究近轴区成像规律的基础上建立起被称为理想光学系统的光学模型。

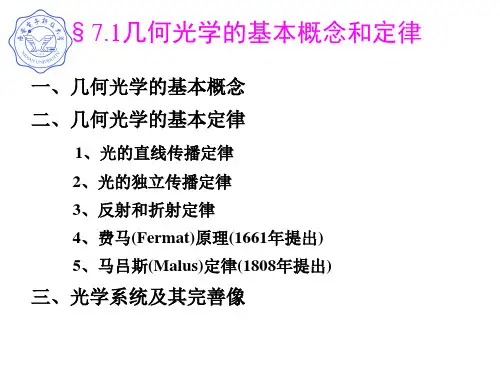

λ基本的光学实验定律包括：光在均匀介质中的直线传播定律；光通过两种介质界面时的反射定律和折射定律； 光的独立传播定律和光路可逆定律。
成立的条件：几何系统的尺度远大于光波波长；介质是各向同性的。
3.光线：光能量的传播方向的几何线表示光的传播方向2.光波面：光波相位相等各点构成的面。
一、光波面与光线1.光源：发光物体统称为光源点光源扩展光源线光源面光源光线1.理想模型：忽略衍射效应2.均匀各向同性介质：直线3.非均匀介质：曲线光线垂直于光波面平面波球面波(发散光)球面波(会聚光)二、费马原理（Fermat principle）费马原理：光在指定的两点间传播，实际的光程总是一极值。
极小值三、光学系统与成像概念1、光学系统：透镜、反射镜等成像元件2、单心（同心）光束物点为顶点的发散光束，其波面为球面物点为顶点的发散光束光点3、物像关系与物点相联系的同心光束，经光学系统仍是同心光束经过光学系统仍是单心光束4、物空间(物方)与像空间(像方)物空间入射光束所在的空间像空间出射光束所在的空间注意！不是用物、像位置所在的空间来定义物、像空间的！物空间与像空间的含义四、物、像的虚实实物：相对于光学系统，入射光束是发散的(a)虚像：相对于光学系统，出射光束是发散的(b)实像：相对于光学系统，出射光束是会聚的(c)虚物：相对于光学系统，入射光束是会聚的(d)a)实物成实像b)实物成虚像c)虚物成实像d)虚物成虚像五、完善成像条件1()k A A ′=常数★等光程性，物像间任意两点光路的光程相等。
★波面一致，球面波仍然为球面波★光束一致，同心光束仍然为同心光束。

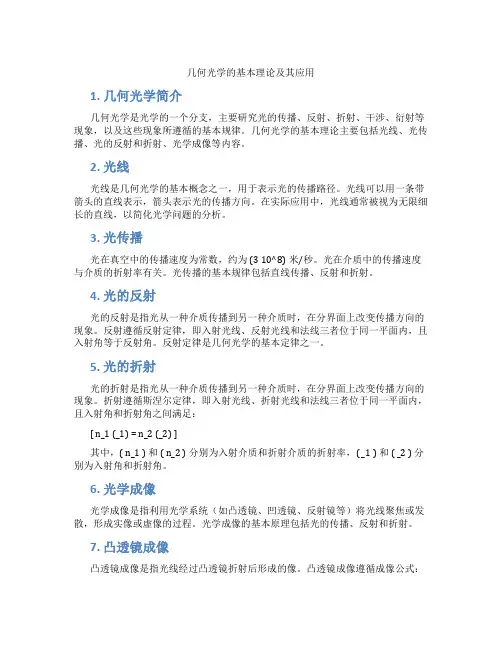

几何光学的基本理论及其应用1. 几何光学简介几何光学是光学的一个分支，主要研究光的传播、反射、折射、干涉、衍射等现象，以及这些现象所遵循的基本规律。
几何光学的基本理论主要包括光线、光传播、光的反射和折射、光学成像等内容。
2. 光线光线是几何光学的基本概念之一，用于表示光的传播路径。
光线可以用一条带箭头的直线表示，箭头表示光的传播方向。
在实际应用中，光线通常被视为无限细长的直线，以简化光学问题的分析。
3. 光传播光在真空中的传播速度为常数，约为 (3 10^8) 米/秒。
光在介质中的传播速度与介质的折射率有关。
光传播的基本规律包括直线传播、反射和折射。
4. 光的反射光的反射是指光从一种介质传播到另一种介质时，在分界面上改变传播方向的现象。
反射遵循反射定律，即入射光线、反射光线和法线三者位于同一平面内，且入射角等于反射角。
反射定律是几何光学的基本定律之一。
5. 光的折射光的折射是指光从一种介质传播到另一种介质时，在分界面上改变传播方向的现象。
折射遵循斯涅尔定律，即入射光线、折射光线和法线三者位于同一平面内，且入射角和折射角之间满足：[ n_1 (_1) = n_2 (_2) ]其中，( n_1 ) 和 ( n_2 ) 分别为入射介质和折射介质的折射率，( _1 ) 和 ( _2 ) 分别为入射角和折射角。
6. 光学成像光学成像是指利用光学系统（如凸透镜、凹透镜、反射镜等）将光线聚焦或发散，形成实像或虚像的过程。
光学成像的基本原理包括光的传播、反射和折射。
7. 凸透镜成像凸透镜成像是指光线经过凸透镜折射后形成的像。
凸透镜成像遵循成像公式：[ = - ]其中，( f ) 为凸透镜的焦距，( v ) 为像距，( u ) 为物距。
根据物距和像距的关系，凸透镜成像可分为以下几种情况：1.当 ( u > 2f ) 时，成倒立、缩小的实像，应用于照相机、摄像机等。
2.当 ( 2f > u > f ) 时，成倒立、放大的实像，应用于幻灯机、投影仪等。
总结几何光学与波动光学的总结与应用几何光学和波动光学是光学学科中的两个重要分支，它们通过不同的理论和方法来描述和解释光的传播和现象。
本文将对几何光学和波动光学的基本原理进行总结，并探讨它们在现实生活中的应用。
一、几何光学几何光学是研究光在几何上的传播和反射规律的学科。
它假设光是由大量无穷小的光线组成，并遵循光线的传播法则。
以下是几何光学的基本原理和应用。
1. 光的传播路径：几何光学认为光在均匀介质中沿直线传播，光线与光的传播路径相垂直。
这种理论解释了光线在直线传播的情况，例如光的直射、反射和折射现象。
2. 反射和折射规律：根据几何光学的理论，光线在平面镜上的反射遵循入射角等于反射角的规律。
而在两种介质交界面上的折射则遵循斯涅尔定律，即入射角的正弦与折射角的正弦之比等于两个介质的折射率之比。
3. 成像原理与应用：几何光学中的成像原理可以解释物体在光线作用下形成的像的特点。
例如，凸透镜和凹透镜能够通过折光将光线汇聚或发散，用于成像和矫正视力问题。
二、波动光学波动光学是研究光的传播和现象涉及波动性的学科。
它假设光是一种电磁波，光的传播和现象可以用波动的理论和方法来描述。
以下是波动光学的基本原理和应用。
1. 光的干涉与衍射现象：波动光学认为光在传播过程中会发生干涉和衍射现象。
干涉是指两个或多个光波相遇形成明暗条纹的现象，如杨氏双缝实验。
衍射是指光通过小孔或物体边缘时产生偏折和扩散现象，如菲涅尔衍射。
2. 光的波长与频率：波动光学提出了光的波粒二象性，把光看作是由高频率的电磁波组成的。
根据波动光学的原理，光的波长和频率与其颜色和能量有关。
3. 波导与光纤通信：波动光学的研究成果被广泛应用于光通信技术中。
光纤通信利用光的全反射和波导效应，实现了高速、大容量的信息传输。
波动光学的理论指导了光纤通信系统的设计和优化。
总结与应用几何光学和波动光学是光学学科中研究光传播和光现象的两个重要分支。
几何光学着重研究光线在几何上的传播规律和成像原理，适用于解释光的直线传播、反射和折射等现象。
几何光学复习大纲模块一几何光学基础一、几何光学的基本定律（考试分值：大约10分）（一）几何光学的基本定律(要求：掌握定律内容并能够用之解释光学现象)1、光的直线传播定律2、光的独立传播定律3、光的折射与反射定律反射定律表述：I’’=-I折射定律表述：n’sinI’=nsinI全反射产生的条件：光线从光密介质进入光疏介质，且入射角大于临界角arcsinn’/n（二）费马原理1、光程概念：s=nl2、原理表述：0=Sδ即光沿光程极值路径传播。
二、共轴球面光学系统（一）符号规则1、规定：以折射球面定点为参考原点，光线方向自左向右2、线量正负沿轴线量：和光线传播方向相同为正，反之为负。
垂轴线量：以光轴为基准，在光轴以上为正，反之为负。
3、角量正负：顺时针为正，逆时针为负，均以锐角来衡量。
光线与光轴的夹角（即孔径角）：始边为光轴 光线与法线的夹角：始边为法线 法线与光轴的夹角：始边为光轴 （二）单个折射球面的成像1、实际光线的光路计算（宽光束成像） 成像不完善，存在球差。
2、近轴光线光路的计算r nn l n l n -'=-''表明已知物体位置l ，即可求出像点位置l ’，反之亦然。
即物体在近轴区域能够完善成像。
定义：光焦度fnf n r n n -=''=-'=φ易知，当物象处于同一介质中时，f ’=-f 3、放大率垂轴放大率：l n l n y y ''='=β（三）反射球面的成像（令折射球面公式中n ’=-n ）1、 物象位置公式：r l l 211=+'且有： 2rf f =='2、成像放大率（三）平面系统1、单平面镜成像特点完善性、等大、虚实相反、镜像等；自准直法2、折射棱镜的色散色散的概念；最小偏向角测量折射率模块二理想光学系统（考试分值：大约30分）一、理想光学系统的基点和基面1、理想光学系统的基点三对特殊的共轭点：无限远轴上物点——像方焦点；物方焦点——无限远轴上像点；物方节点——像方节点（角放大率等于1的一对共轭点）注意：物方焦点与像方焦点不是一对共轭点！2、理想光学系统的基面三对特殊的共轭面：物方无限远垂直于光轴的平面——像方焦面；物方焦面——像方无限远垂直于光轴的平面；物方主面与像方主面（垂轴放大率等于1的一对共轭面）二、理想光学系统的物像关系1、作图法求像作图常用的典型光线或性质：典型实例：（1）轴外物点或垂轴线段AB作图求像（2）轴上点图解法求像两种方法：3、解析法求像（1）牛顿公式（2）高斯公式注意：计算时所有物理量的正负性！模块三光学系统的光束限制（考试分值：大约2～4分）一、光阑的定义和作用1、定义1）指光学系统中设置的一些带有内孔的金属薄片。
高三几何光学知识点高三学生在学习几何光学时，需要理解和掌握一系列的知识点。
几何光学是光学的基础，它研究光在通过透明介质边界时的传播和反射规律。
本文将介绍高三学生需要掌握的几何光学知识点，包括折射定律、薄透镜成像、凸透镜、凹透镜、光的干涉和光的衍射等内容。
一、折射定律折射定律是指光线从一种介质传播到另一种介质时，其入射角、折射角和介质折射率之间的关系。
高三学生需要了解光在不同介质中传播时的速度变化和光线的折射现象，掌握折射定律的表达式以及应用方法。
同时，还要理解光的反射和折射是如何影响光的传播方向和成像结果的。
二、薄透镜成像薄透镜成像是指通过薄透镜使光线经过折射后成像的过程。
高三学生需要了解薄透镜的定义、性质和成像规律。
掌握薄透镜成像的公式推导和应用，能够根据光线的入射方向、透镜的位置和焦距等参数，确定图像的位置、大小和性质。
三、凸透镜凸透镜是薄透镜中常见的一种，其形状像一个中间凸起的圆片。
高三学生需要了解凸透镜的焦距、物距与像距之间的关系，以及凸透镜成像的特点和规律。
掌握凸透镜成像的方法和技巧，能够应用凸透镜进行物体成像和测量。
四、凹透镜凹透镜是薄透镜中的另一种形式，其形状像一个中间凹陷的圆片。
高三学生需要了解凹透镜的焦距、物距与像距之间的关系，以及凹透镜成像的特点和规律。
掌握凹透镜成像的方法和技巧，能够应用凹透镜进行物体成像和测量。
五、光的干涉光的干涉是指两个或多个光波相遇或叠加时所产生的干涉条纹现象。
高三学生需要了解光的干涉的条件和成因，理解光波的叠加原理和干涉的分类。
掌握干涉条纹的形成规律和解析方法，能够分析和解释干涉实验中观察到的现象。
六、光的衍射光的衍射是指光通过一个障碍物或透过一个缝隙时发生弯曲和扩散的现象。
高三学生需要了解光的衍射的条件和规律，理解衍射的原理和特点。
掌握衍射现象的观察方法和解释，能够分析和解释衍射实验中观察到的现象。
以上是高三几何光学知识点的简单介绍，希望能对高三学生的学习有所帮助。
光学中的几何光学解析光学是物理学的重要分支之一，它研究光的产生、传播和与物质的相互作用等现象。
而几何光学作为光学的基础，其主要研究光在介质中的传播规律以及光的成像原理。
本文将对光学中的几何光学进行解析，并探讨其应用领域。
一、光线与光的传播在几何光学中，我们将光看作一束直线上的光线。
光线沿直线传播，具有直线传播的特性。
当光线在两个介质的交界面上发生折射和反射时，我们利用折射定律和反射定律来描述光线的传播方向和路径。
1. 折射定律当光线从一个介质传播到另一个介质时，会出现折射现象。
折射定律表明了入射光线、折射光线和法线之间的关系。
根据斯涅尔定律，光线在两个介质的交界面上的入射角和折射角满足如下关系：\[ n_1\sin\theta_1 = n_2\sin\theta_2 \]其中，\( n_1 \)和\( n_2 \)分别代表两个介质的折射率，\( \theta_1 \)和\( \theta_2 \)分别代表入射角和折射角。
2. 反射定律当光线从一个介质射到另一个介质上时，会发生反射现象。
反射定律表明了入射光线、反射光线和法线之间的关系。
根据反射定律，入射角和反射角相等，即入射角等于反射角。
二、成像原理与光学器件几何光学研究了光线穿过透镜等光学器件时的成像原理。
光学器件的设计依赖于成像原理，通过调整光学器件的参数，可以实现不同的成像效果。
1. 透镜成像透镜是一种常见的光学器件，它根据折射定律使光线发生折射，从而形成图像。
根据透镜形状的不同，透镜可以分为凸透镜和凹透镜。
通过调整透镜与物体和图像的距离，可以改变成像的大小和位置。
2. 球面反射镜成像球面反射镜是另一种常见的光学器件，它通过反射光线形成图像。
球面反射镜可以分为凸面反射镜和凹面反射镜。
凸面反射镜能够使光线发散，形成实像；而凹面反射镜能够使光线汇聚，形成虚像。
三、几何光学的应用几何光学在物体成像、光学仪器设计以及光学透镜组等领域具有重要应用价值。
几何光学知识点总结归纳在几何光学中，有很多重要的知识点和概念，本文将对几何光学的一些重要知识点进行总结和归纳。
1. 光线光线是指在光学中用来表示光传播方向和轨迹的一条直线，它是几何光学的基本概念之一。
在几何光学中，一般假设光线是直线，不考虑其波动性质。
光线的传播方向和速度与光的传播方向和速度一致，但不同于光的波动特性。
光线可以用来描述光的传播、折射和反射规律，是进行光学系统设计和分析的重要工具。
2. 折射定律折射定律是描述光线在两种介质界面上折射规律的定律。
在两种介质的界面上，入射角和折射角之间有着确定的关系，这一关系就是折射定律。
折射定律可以用来计算光线在折射介质中的传播方向和角度，同时也可以用来设计和分析光学系统中的折射元件。
折射定律的数学表达式为n1*sin(θ1) = n2*sin(θ2)，其中n1和n2分别是两种介质的折射率，θ1和θ2分别是入射角和折射角。
3. 反射定律反射定律是描述光线在介质表面上反射规律的定律。
根据反射定律，入射角和反射角相等，且入射光线、反射光线和法线在同一平面内。
反射定律是光学中非常重要的定律，它可以用来计算光线在反射介质中的反射方向和角度，同时也可以用来设计和分析光学系统中的反射元件。
反射定律的数学表达式为θ1=θ2，其中θ1和θ2分别是入射角和反射角。
4. 球面折射球面折射是几何光学中的一个重要现象，它描述了光线通过球面介质界面的折射规律。
当光线通过球面介质界面时，由于介质的曲率，光线会发生折射，并且折射后的光线会经过焦点。
球面折射主要应用在光学系统的球面透镜设计和分析中，通过球面折射定律可以计算光线通过球面透镜后的折射方向和焦点位置，从而进行成像和焦距的计算。
5. 薄透镜成像薄透镜成像是几何光学中的一个重要知识点，它描述了光线通过薄透镜后的成像规律。
薄透镜成像主要应用在光学系统的透镜设计和分析中，通过薄透镜成像规律可以计算光线通过透镜后的成像位置和放大率，从而进行成像质量的评估和优化。
