项目 绝缘油介电强度测改

绝缘油介电强度测试仪维修操作方法绝缘油介电强度测试仪(也称为绝缘油耐压测试仪)主要用于绝缘油的耐压测试。

可以执行一个测试，也可以执行多个测试，并且可以自动计算平均值以打印出结果，整个过程由单片机自动控制，操作简单，性能稳定。

绝缘油广泛用于高压电气设备，例如变压器，机油断路器，充油电缆，功率电容器和机油套管。

在操作中，由于氧气，高温，高湿，阳光，强电场和杂质的作用，绝缘油逐渐变质，从而不能充分发挥绝缘作用。

因此，必须定期测试绝缘油。

以确定其性能是否下降。

油介电强度测试仪可以自动测试，但是维护是必不可少的。

具体的维护方法如下：1.电极连续使用一个月后，应检查一次，以检查电极间隙是否有变化。

用放大镜观察电极表面是否发暗。

如果出现这种现象，请用丝布擦拭电极表面，然后重新调整。

电极间隙要满足要求。

2.该测试仪可在室内和室外使用，但应避免雨淋，腐蚀性气体，过多的灰尘，高温或阳光直射。

3.油杯应保持清洁。

在退役期间，它应包含干燥且合格的绝缘油，以防止油杯受潮。

4.油介电强度测试仪的使用、维护、保养和调整应由专业人员进行。

5.更换打印机色带：色带盒然后在出厂前已经安装好打印机，但是使用一段时间后，需要更换色带盒，步骤如下：1)打开打印机的前盖；2)轻轻地从打印机头上取下旧的色带盒；3)放上新的色带盒。

首先，将色带盒的右端轻轻放在机器头右端的齿轮上。

稍微提起左端，不要放下它。

用手指按住色带盒上的旋钮，然后稍微按箭头方向。

转动它，然后放下色带盒的左端；4)装上打印机的前盖。

6.更换打印机卷纸：打印机在出厂时已经安装了卷纸，使用后需要安装新的卷纸。

大致过程如下：1)拆下打印机的前盖。

2)从打印机中取出纸卷。

3)将新的纸卷放在纸卷上，然后将纸卷压入打印机的导槽中。

4)将纸张的前端切成V 形，让打印机进入打印状态。

此时，用手将纸头送入打印头下方的纸口中，并且纸张会进入机头，直到从机头的正面露出一定长度为止。

7.油介电强度测试仪油杯的清洁方法：1)用干净的丝布反复擦拭电极表面和电极棒。

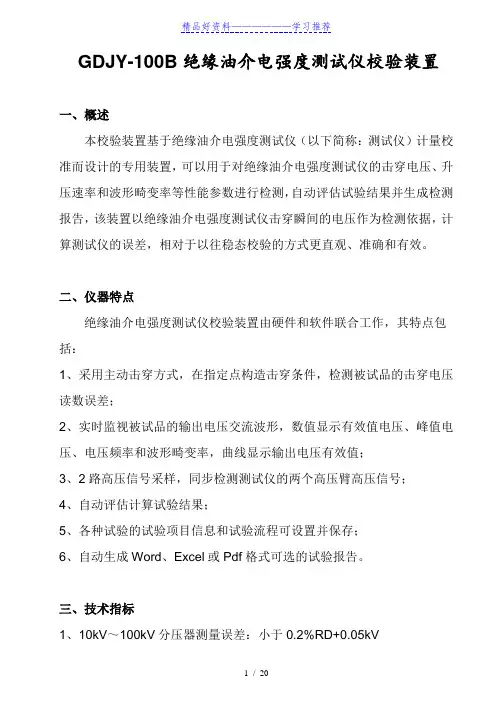

GDJY-100B绝缘油介电强度测试仪校验装置一、概述本校验装置基于绝缘油介电强度测试仪（以下简称：测试仪）计量校准而设计的专用装置，可以用于对绝缘油介电强度测试仪的击穿电压、升压速率和波形畸变率等性能参数进行检测，自动评估试验结果并生成检测报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算测试仪的误差，相对于以往稳态校验的方式更直观、准确和有效。

二、仪器特点绝缘油介电强度测试仪校验装置由硬件和软件联合工作，其特点包括：1、采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差；2、实时监视被试品的输出电压交流波形，数值显示有效值电压、峰值电压、电压频率和波形畸变率，曲线显示输出电压有效值；3、2路高压信号采样，同步检测测试仪的两个高压臂高压信号；4、自动评估计算试验结果；5、各种试验的试验项目信息和试验流程可设置并保存；6、自动生成Word、Excel或Pdf格式可选的试验报告。

三、技术指标1、10kV～100kV分压器测量误差：小于0.2%RD+0.05kV2、升压速率测量误差：小于0.5%3、时间读数分辨率：40.96us4、最高测量电压：100kV RMS（-50 kV到50kV，未接高压分合单元）5、最高击穿电压：80kV6、分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:17、高压分合单元允许最大输入电压：80kV8、辅助控制软件系统的计算机必须符合以下最小配置：a. CPU主频> 1.5GHzb. 系统的内存> 1GBc. 计算机的操作系统为Windows 7(32Bit)d. 计算机的硬盘> 40Ge. 具有USB2.0接口四、使用条件1、环境温度：0～40℃2、相对湿度：≤85%3、工作电源：AC 220V ± 20%4、电源频率：50Hz± 5Hz5、功率消耗：小于40VA五、应用领域1、绝缘油介电强度测试仪稳态误差校验2 、绝缘油介电强度测试仪击穿误差校验3 、绝缘油介电强度测试仪升压速率校验4 、绝缘油介电强度测试仪波形畸变率校验六、安全规程和注意环节1、对被试验的绝缘油介电强度测试仪进行检测前，首先在未连接校验装置和任何负载的情况下对其进行空升至最大电压试验，确定空升至最大输出电压过程中无放电现象发生以后，降压为零伏后关机再连接校验装置。

绝缘油介电强度测试仪怎么使用绝缘油介电强度测试仪主要用来进行变压器内绝缘油的绝缘耐压属性的，是判断绝缘油绝缘性能好坏非常直接的方式，但是此设备试验的过程中，有一定的复杂程度，因此很多电力工作者在初次使用过程中，很难掌握要领。

1 将仪器可靠接地2 断电状态下，将磁振子置于验油杯中3 试油必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4 断电状态下，将测试样油装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油。

试油盛满后必须静置10-15分钟，方可开始升压试验。

5 断电状态下，罩上电极罩，盖好高压仓6 合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7 通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC通信等操作项目。

击穿试验：进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1 进行试验参数设置，设置的项目包括，油标号，初始静置时间，试验次数，静置时间和搅拌时间，初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-59秒。

2 选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3 击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值和试验参数设置4 操作人员还可以根据需要将试验结果保存和打印。

试验过程中，如果高压仓被打开，仪器会自动报警，提示用户高压仓已被打开，同时在试验的过程中，严禁打开高压仓，因为此设备是高压电器设备，使用过程中有一定的危险，因此需要格外注意人身安全。

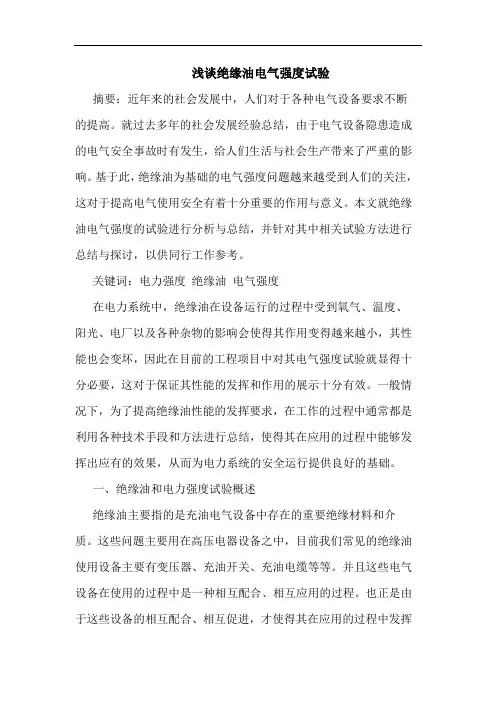

浅谈绝缘油电气强度试验摘要：近年来的社会发展中，人们对于各种电气设备要求不断的提高。

就过去多年的社会发展经验总结，由于电气设备隐患造成的电气安全事故时有发生，给人们生活与社会生产带来了严重的影响。

基于此，绝缘油为基础的电气强度问题越来越受到人们的关注，这对于提高电气使用安全有着十分重要的作用与意义。

本文就绝缘油电气强度的试验进行分析与总结，并针对其中相关试验方法进行总结与探讨，以供同行工作参考。

关键词：电力强度绝缘油电气强度在电力系统中，绝缘油在设备运行的过程中受到氧气、温度、阳光、电厂以及各种杂物的影响会使得其作用变得越来越小，其性能也会变坏，因此在目前的工程项目中对其电气强度试验就显得十分必要，这对于保证其性能的发挥和作用的展示十分有效。

一般情况下，为了提高绝缘油性能的发挥要求，在工作的过程中通常都是利用各种技术手段和方法进行总结，使得其在应用的过程中能够发挥出应有的效果，从而为电力系统的安全运行提供良好的基础。

一、绝缘油和电力强度试验概述绝缘油主要指的是充油电气设备中存在的重要绝缘材料和介质。

这些问题主要用在高压电器设备之中，目前我们常见的绝缘油使用设备主要有变压器、充油开关、充油电缆等等。

并且这些电气设备在使用的过程中是一种相互配合、相互应用的过程。

也正是由于这些设备的相互配合、相互促进，才使得其在应用的过程中发挥出重要的效益与作用，从而保证电力设备的正常良好运行。

但是绝缘油在运行的过程中极容易受到自然界种种因素的影响而出现变质、变坏的影响。

因此在目前的工程项目中，为了能够更好的使用绝缘油的应有性能，使得其功能得以发挥，在工作中就必须要定期的对绝缘油进行监测实验，从而确保其功能和作用的发挥。

电力强度试验也称击穿电压试验，实际上是测量绝缘油的瞬时击穿电压值的试验。

纯净的绝缘油中总会有一些自由电子在外界的高能射线作用下游离出来，或在局部强电场作用下从阴极冷射出来。

这些电子在电场作用下，产生撞击游离，最终会导致绝缘油击穿。

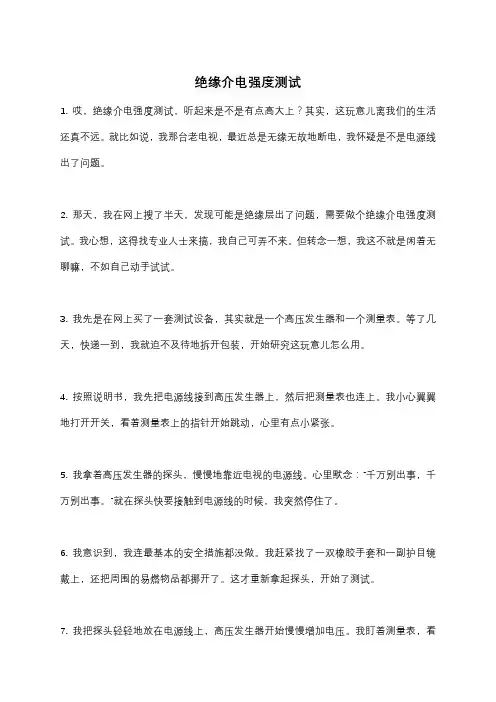

绝缘介电强度测试1. 哎，绝缘介电强度测试，听起来是不是有点高大上？其实，这玩意儿离我们的生活还真不远。

就比如说，我那台老电视，最近总是无缘无故地断电，我怀疑是不是电源线出了问题。

2. 那天，我在网上搜了半天，发现可能是绝缘层出了问题，需要做个绝缘介电强度测试。

我心想，这得找专业人士来搞，我自己可弄不来。

但转念一想，我这不就是闲着无聊嘛，不如自己动手试试。

3. 我先是在网上买了一套测试设备，其实就是一个高压发生器和一个测量表。

等了几天，快递一到，我就迫不及待地拆开包装，开始研究这玩意儿怎么用。

4. 按照说明书，我先把电源线接到高压发生器上，然后把测量表也连上。

我小心翼翼地打开开关，看着测量表上的指针开始跳动，心里有点小紧张。

5. 我拿着高压发生器的探头，慢慢地靠近电视的电源线。

心里默念：“千万别出事，千万别出事。

”就在探头快要接触到电源线的时候，我突然停住了。

6. 我意识到，我连最基本的安全措施都没做。

我赶紧找了一双橡胶手套和一副护目镜戴上，还把周围的易燃物品都挪开了。

这才重新拿起探头，开始了测试。

7. 我把探头轻轻地放在电源线上，高压发生器开始慢慢增加电压。

我盯着测量表，看着指针一点点往上爬。

心里那个紧张啊，感觉比考试还紧张。

8. 突然，测量表上的指针猛地跳了一下，然后又迅速回落。

我一看，显示的数值是5000伏。

我赶紧关掉高压发生器，心里暗自庆幸，还好没出事。

9. 我查了查资料，发现正常的绝缘介电强度应该在10000伏以上。

我这5000伏明显不够啊，看来电源线确实有问题。

10. 我叹了口气，看来还得找专业人士来修。

不过，这次自己动手测试的经历，倒是让我对绝缘介电强度测试有了更深的理解。

11. 我意识到，这些看似复杂的测试，其实原理并不难。

只要我们敢于尝试，自己动手，很多问题都是可以解决的。

12. 而且，这次经历也让我对家里的电器有了更多的关注。

我开始定期检查电线，确保家里的电器都能安全使用。

13. 所以，如果你家里的电器也出现了类似的问题，不妨先自己动手试试绝缘介电强度测试。

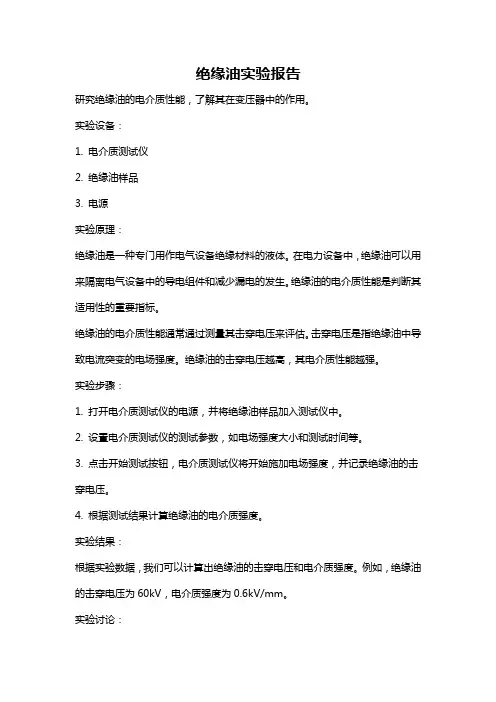

绝缘油实验报告研究绝缘油的电介质性能，了解其在变压器中的作用。

实验设备：1. 电介质测试仪2. 绝缘油样品3. 电源实验原理：绝缘油是一种专门用作电气设备绝缘材料的液体。

在电力设备中，绝缘油可以用来隔离电气设备中的导电组件和减少漏电的发生。

绝缘油的电介质性能是判断其适用性的重要指标。

绝缘油的电介质性能通常通过测量其击穿电压来评估。

击穿电压是指绝缘油中导致电流突变的电场强度。

绝缘油的击穿电压越高，其电介质性能越强。

实验步骤：1. 打开电介质测试仪的电源，并将绝缘油样品加入测试仪中。

2. 设置电介质测试仪的测试参数，如电场强度大小和测试时间等。

3. 点击开始测试按钮，电介质测试仪将开始施加电场强度，并记录绝缘油的击穿电压。

4. 根据测试结果计算绝缘油的电介质强度。

实验结果：根据实验数据，我们可以计算出绝缘油的击穿电压和电介质强度。

例如，绝缘油的击穿电压为60kV，电介质强度为0.6kV/mm。

实验讨论：绝缘油的电介质性能决定了它在电力设备中的使用情况。

较高的击穿电压意味着绝缘油可以承受更大的电场强度，从而延长电气设备的使用寿命。

通过实验，我们可以评估不同绝缘油的电介质性能，并选择最适合的绝缘油来使用。

实验结论：绝缘油的电介质性能是评估其适用性的关键指标。

通过测量绝缘油的击穿电压和电介质强度，可以评估绝缘油在电力设备中的使用情况。

实验结果可以帮助我们选择适合的绝缘油，并延长电气设备的使用寿命。

附加实验：可以进一步研究不同因素对绝缘油电介质性能的影响。

例如，可以研究绝缘油的含水量、温度等因素对其电介质性能的影响。

此外，还可以通过比较不同品牌或类型的绝缘油来评估其电介质性能，并确定最适合的绝缘油。

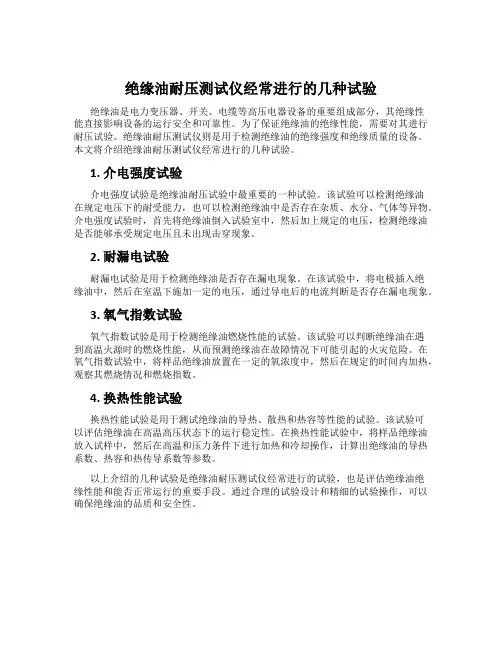

绝缘油耐压测试仪经常进行的几种试验绝缘油是电力变压器、开关、电缆等高压电器设备的重要组成部分，其绝缘性能直接影响设备的运行安全和可靠性。

为了保证绝缘油的绝缘性能，需要对其进行耐压试验。

绝缘油耐压测试仪则是用于检测绝缘油的绝缘强度和绝缘质量的设备。

本文将介绍绝缘油耐压测试仪经常进行的几种试验。

1. 介电强度试验介电强度试验是绝缘油耐压试验中最重要的一种试验。

该试验可以检测绝缘油在规定电压下的耐受能力，也可以检测绝缘油中是否存在杂质、水分、气体等异物。

介电强度试验时，首先将绝缘油倒入试验室中，然后加上规定的电压，检测绝缘油是否能够承受规定电压且未出现击穿现象。

2. 耐漏电试验耐漏电试验是用于检测绝缘油是否存在漏电现象。

在该试验中，将电极插入绝缘油中，然后在室温下施加一定的电压，通过导电后的电流判断是否存在漏电现象。

3. 氧气指数试验氧气指数试验是用于检测绝缘油燃烧性能的试验。

该试验可以判断绝缘油在遇到高温火源时的燃烧性能，从而预测绝缘油在故障情况下可能引起的火灾危险。

在氧气指数试验中，将样品绝缘油放置在一定的氧浓度中，然后在规定的时间内加热，观察其燃烧情况和燃烧指数。

4. 换热性能试验换热性能试验是用于测试绝缘油的导热、散热和热容等性能的试验。

该试验可以评估绝缘油在高温高压状态下的运行稳定性。

在换热性能试验中，将样品绝缘油放入试样中，然后在高温和压力条件下进行加热和冷却操作，计算出绝缘油的导热系数、热容和热传导系数等参数。

以上介绍的几种试验是绝缘油耐压测试仪经常进行的试验，也是评估绝缘油绝缘性能和能否正常运行的重要手段。

通过合理的试验设计和精细的试验操作，可以确保绝缘油的品质和安全性。

绝缘油测试内容一、绝缘油的概述绝缘油是指用于电力设备中绝缘和冷却的油，通常是由矿物油或合成油加入一定量的添加剂组成。

绝缘油在电力设备中起着至关重要的作用，它能够保持设备的正常运行，延长设备寿命。

二、为什么需要测试绝缘油？由于电力设备长期运行后，其内部产生的热量会导致绝缘材料老化和损坏，从而影响设备的性能。

而绝缘油则可以在一定程度上防止这种情况发生。

因此，测试绝缘油可以及时发现其中的问题并采取相应措施，以保证电力设备正常运行。

三、绝缘油测试内容1.介电强度测试介电强度是指在规定条件下，在两个导体之间施加给定电压时，在两个导体之间形成气隙放电所需的最小电场强度。

介电强度测试可以检测绝缘材料是否存在裂纹、孔洞等问题。

2.水分含量测试水分是影响绝缘油性能的主要因素之一。

水分含量测试可以检测绝缘油中水分的含量，以便及时采取措施。

3.酸值测试绝缘油中的酸值是指其中的酸性物质含量。

过高的酸值会导致绝缘材料老化和损坏，从而影响设备的性能。

因此，酸值测试可以检测绝缘油中酸性物质的含量。

4.氧化安定性测试氧化安定性是指绝缘油在长期运行后是否会发生氧化反应。

氧化反应会导致绝缘材料老化和损坏，从而影响设备的性能。

因此，氧化安定性测试可以检测绝缘油是否具有良好的抗氧化能力。

5.色度测试色度是指绝缘油颜色深浅的程度。

颜色过深可能意味着存在污染物或其他问题。

6.粘度测试粘度是指流体阻力大小。

粘度过高可能表明存在污染物或其他问题。

7.密度测试密度是指单位体积内所包含物质质量大小。

密度过低可能表明存在污染物或其他问题。

四、总结通过对绝缘油的测试，可以及时发现其中存在的问题并采取相应的措施，以保证电力设备的正常运行。

因此，对绝缘油进行定期测试是非常重要的。

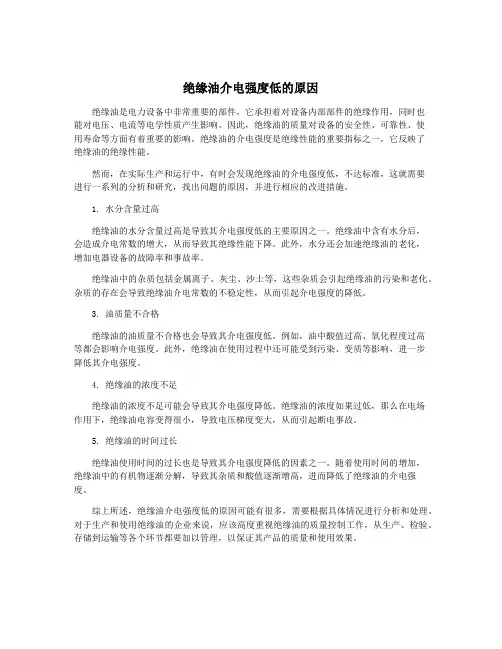

绝缘油介电强度低的原因绝缘油是电力设备中非常重要的部件，它承担着对设备内部部件的绝缘作用，同时也能对电压、电流等电学性质产生影响。

因此，绝缘油的质量对设备的安全性、可靠性、使用寿命等方面有着重要的影响。

绝缘油的介电强度是绝缘性能的重要指标之一，它反映了绝缘油的绝缘性能。

然而，在实际生产和运行中，有时会发现绝缘油的介电强度低，不达标准，这就需要进行一系列的分析和研究，找出问题的原因，并进行相应的改进措施。

1. 水分含量过高绝缘油的水分含量过高是导致其介电强度低的主要原因之一。

绝缘油中含有水分后，会造成介电常数的增大，从而导致其绝缘性能下降。

此外，水分还会加速绝缘油的老化，增加电器设备的故障率和事故率。

绝缘油中的杂质包括金属离子、灰尘、沙土等，这些杂质会引起绝缘油的污染和老化。

杂质的存在会导致绝缘油介电常数的不稳定性，从而引起介电强度的降低。

3. 油质量不合格绝缘油的油质量不合格也会导致其介电强度低。

例如，油中酸值过高、氧化程度过高等都会影响介电强度。

此外，绝缘油在使用过程中还可能受到污染、变质等影响，进一步降低其介电强度。

4. 绝缘油的浓度不足绝缘油的浓度不足可能会导致其介电强度降低。

绝缘油的浓度如果过低，那么在电场作用下，绝缘油电容变得很小，导致电压梯度变大，从而引起断电事故。

5. 绝缘油的时间过长绝缘油使用时间的过长也是导致其介电强度降低的因素之一。

随着使用时间的增加，绝缘油中的有机物逐渐分解，导致其杂质和酸值逐渐增高，进而降低了绝缘油的介电强度。

综上所述，绝缘油介电强度低的原因可能有很多，需要根据具体情况进行分析和处理。

对于生产和使用绝缘油的企业来说，应该高度重视绝缘油的质量控制工作，从生产、检验、存储到运输等各个环节都要加以管理，以保证其产品的质量和使用效果。

全自动绝缘油介电强度测试仪操作方法全自动绝缘油介电强度测试仪操作方法1．试验操作流程使用测试仪进行试验时，需要按照如下流程进行操作：1）将仪器可靠接地。

2）断电状态下，将磁振子置于验油杯中。

3）“被试油样”必须在不破坏原有贮装密封的状态下，于试验室内放置一段时间，待油温和室温相近后方可揭盖试验。

在揭盖前，将试油轻轻摇荡，使内部杂质均匀，但不得产生气泡，在试验前，用试油将油杯洗涤2-3次。

4）断电状态下，将被试油样装入油杯试油注入油杯时，应徐徐沿油杯内壁流下，以减少气泡，在操作中，不允许用手触及电极、油杯内部和试油，试油盛满后必须静置10-15分钟，方可开始升压试验。

5）断电状态下，罩上电极罩，盖好高压仓。

6）合上电源开关，仪器出现欢迎界面后，自动转入主界面如图2.1所示。

7）通过旋转鼠标可以选择进行击穿试验，耐压试验，查看历史数据，时间设定和PC 通信等操作项目。

图2.1 仪器主界面2．击穿试验进入击穿试验后，仪器显示如图2.2所示界面，击穿试验的操作方法为：1）进行试验参数设置，设置的项目包括，初始静置时间，试验次数，静置时间和搅拌时间，油杯选择。

初始静置时间的范围是0秒-9分59秒，静置时间的设置范围是0秒-9分59秒，搅拌时间的设置范围是0秒-99秒，三个油杯状态可以“已选”或“未选”。

2）选择开始试验，进入图2.3所示画面，点击运行后仪器按照先升压至击穿，搅拌，静置，再升压至击穿的顺序循环进行，直至达到设定的试验次数为止，蜂鸣器鸣叫，试验停止。

3）击穿试验完成后，仪器的显示画面如图2.4所示，显示的试验结果包括的击穿电压，击穿电压平均值。

4）操作人员还可以根据需要将试验结果保存和打印。

注意：a) 试验过程中，如果高压仓被打开，仪器将切断高压回路，终止此次试验。

b) 仪器通电后有高压输出，严禁打开高压仓。

图2.2 击穿试验主界面图2.3 击穿试验操作界面图2.4 击穿试验结果显示界面3．耐压试验进入耐压试验后，仪器显示如图2.5所示界面，耐压试验的操作方法为：1）进行试验参数设置，设置的项目包括：设置电压，耐压时间和油杯选择。

油浸式变压器绝缘油试验项目油浸式变压器是电力系统中常见的重要设备，其正常运行对电网稳定运行至关重要。

而变压器的绝缘油则是保障其正常运行的重要组成部分。

为了确保变压器绝缘油的质量和性能符合要求，进行绝缘油试验就显得尤为重要。

绝缘油试验项目主要包括介质损耗因数测试、介质电阻率测试、含水量测试、气体溶解度测试、抗氧化稳定性测试等。

这些试验项目可以全面评估绝缘油的绝缘性能、含水量、气体溶解度以及抗氧化能力，从而判断绝缘油是否需要更换或调整运行参数。

介质损耗因数测试是评估绝缘油绝缘性能的重要指标之一。

通过测试绝缘油在一定频率下的损耗因数，可以判断绝缘油中是否存在杂质、水分或其他导致绝缘性能下降的因素。

一般来说，损耗因数越低，绝缘油的绝缘性能就越好。

介质电阻率测试则是评估绝缘油的绝缘强度的重要指标。

绝缘油的电阻率是指在一定温度下，单位长度和单位截面积的绝缘油的电阻值。

电阻率越高，说明绝缘油的绝缘强度越大，其绝缘性能也就越好。

含水量测试是评估绝缘油中水分含量的重要指标。

水分是导致绝缘油绝缘性能下降的主要因素之一，过高的含水量会导致绝缘油的绝缘强度下降，甚至引发击穿故障。

因此，定期测试绝缘油中的含水量，并根据测试结果采取相应的措施十分必要。

气体溶解度测试是评估绝缘油中气体含量的重要指标。

绝缘油中溶解的气体会影响绝缘油的介电性能，过高的气体含量会导致绝缘油的介电强度下降，甚至引发击穿故障。

因此，测试绝缘油中气体溶解度是保障变压器正常运行的重要手段之一。

抗氧化稳定性测试则是评估绝缘油的抗氧化能力的重要指标。

绝缘油在长期运行过程中，会受到氧化作用的影响，导致其性能下降。

通过测试绝缘油的抗氧化稳定性，可以评估绝缘油在长期运行中的稳定性，及时采取措施保护绝缘油的性能。

总的来说，油浸式变压器绝缘油试验项目是确保变压器正常运行的重要环节。

通过定期进行绝缘油试验，可以及时发现绝缘油中存在的问题，并采取相应的措施，保障变压器的安全稳定运行。

如何用绝缘油介电强度测试仪做耐压实验
电力变压器在长时间使用之后，内部的绝缘油的绝缘性能会大幅度降低，造成变压器性能的下降，因此需要定期将变压器内的绝缘油抽出，用绝缘油油介电强度测试仪来测量变压器油的耐压水平，那么该试验应当怎么做呢？本文就来给大家简单介绍如何用绝缘油介电强度测试仪做耐压实验。

进入耐压试验后，仪器显示下图所示界面，耐压试验的操作方法为：
1 进行试验参数设置，设置的项目包括，设置电压和耐压时间
2 选择开始试验，进入下图所示画面，点击运行后仪器按照先升压至耐压值，如果升压过程中，发生击穿现象则试验直接结束，如果升压至耐压值过程中没有发生击穿，则在耐压值电压停留“耐压时间”所设定的时间长度。

3 耐压试验完成后，仪器的显示画面如图2.6所示，显示的试验结果包括耐压值，耐压时间和试验结果（合格/不合格）
4 操作人员还可以根据需要将试验结果保存和打印。

注意：
1 试验过程中，如果高压仓被打开，仪器会自动报警，提示用户高压仓已被打开
2 试验过程中如果意外关机，再开机时仪器会接着上次没有完成的试验继续进行。

3 仪器通电后有高压输出，严禁打开高压仓
使用绝缘油介电强度测试仪做耐压实验，除了以上的方法外，还需要注意的问题有很多，需要电力工作者熟练掌握其试验方法，这样才能达到仪器的测试效果。

绝缘介电强度
1 什么是绝缘介电强度
绝缘介电强度是指在特定条件下，绝缘材料中能够承受的电场强度。

简单来说，绝缘介电强度就是绝缘材料能够承受的最高电压。

2 绝缘介电强度的重要性
在电气工程领域，绝缘材料是非常重要的。

我们都知道，电线、
电缆等都必须有绝缘层来保护导体，避免电流短路或漏电。

而绝缘介
电强度就是绝缘层是否能够承受工作电压的保证。

如果绝缘层的介电
强度不够，那么就会导致电流外泄，电器设备失效，甚至引起火灾等
严重后果。

3 绝缘介电强度的测试方法
绝缘介电强度测试是一种非常重要的评估绝缘层电气性能的方法。

测试过程中通常需要使用高压测试仪器，将绝缘材料置于高强度电场
中进行测试。

如果绝缘材料能够正常工作，并且没有电击、电闪等异
常反应，那么就表明该材料能够承受指定的电场强度，符合相关标准。

4 绝缘介电强度的影响因素
绝缘介电强度受多个因素影响，例如：温度、湿度、尺寸等。

一
般来说，绝缘层的介电强度随着温度升高而下降，因为在高温下绝缘
材料易熔化或发生变形，失去保护导体的能力。

湿度也对绝缘层的介
电强度有影响，过高的湿度容易导致电流外泄。

此外，尺寸也是重要
因素之一。

因为同样的电压作用下，大尺寸的绝缘层往往需要更高的介电强度才能可靠工作。

5 结语
绝缘介电强度作为绝缘层质量的最基本、最重要的指标之一，对于保证电器设备的工作稳定、电气安全至关重要。

因此，对绝缘材料的介电强度进行测试和评估是非常必要的，同时也需要注意影响绝缘强度的因素，以确保电气设备的正常工作。

绝缘油介电强度检测仪的使用方法绝缘油介电强度检测仪是一种测试绝缘油介电强度的专用仪器设备。

通过测量绝缘油中的介电常数和介电损耗因数，对绝缘油中的杂质、水分、气体等指标进行评价和测试，以确保设备的安全运行，保护电力设备的绝缘性能，维护电网的稳定运行。

一、使用前准备绝缘油介电强度检测仪的使用需要充分以下条件：1.已经备好绝缘油介电强度检测仪的设备，同时设备需要进行维护保养，确保仪器处于正常使用状态；2.准备要测试的绝缘油，确保绝缘油中没有杂质、水分、气体等污染物；3.确保测试环境干燥、干净，并可供应电源和接地条件；4.使用前应认真阅读使用说明书，了解使用方法和安全注意事项。

二、操作步骤1.连接电源和接地。

将绝缘油介电强度检测仪的电源接入220V电源插座，同时将接地端与接地线连接，确保仪器与测试环境的接地电势相同。

2.启动仪器，进行预热。

按下仪器面板的“开机”按钮，待仪器准备就绪后进行预热。

预热时间一般需要30分钟左右，依据不同型号的绝缘油介电强度检测仪，时间可能会有所不同。

3.准备样品并设置测试参数。

将准备好的绝缘油样品加注到仪器中，并依据测试要求设置好测试参数，包括介电强度标准、测量频率、测量电压等参数。

参数设置应依据实在测试要求进行调整。

4.开始测试。

按下仪器面板上对应的测试按钮开始测试。

测试过程中，应依据仪器提示渐渐进行下一步操作，确保测试结果精准且牢靠。

5.测试结束及数据处理。

测试完成后，依据测试结果进行数据处理，并依据实际需要取得测试结果报告。

同时，对仪器进行清洁和维护保养，以确保设备的正常使用寿命和性能。

三、使用注意事项1.使用前需要进行充分的保养和维护，确保仪器处于正常工作状态；2.进行测试时需要注意安全，避开触电和其他不安全事故的发生；3.在使用过程中，应保证测试环境的干燥、干净，避开外部电磁干扰和污染物对测试结果的影响；4.对测试结果进行分析和处理时应依据实际情况进行调整和修正，以确保结果的精准性和牢靠性；5.使用过程中，应注意仪器的维护保养和日常清洁，适时更换损坏的部件和配件，以保证仪器的长期稳定运行。

全自动绝缘油介电强度测试仪简介全自动绝缘油介电强度测试仪是一种测试绝缘油介电强度的设备。

绝缘油是电力设备中一种重要的绝缘材料，在变压器、电缆等设备中广泛使用。

为了确保这些设备的正常运行，绝缘油的介电强度必须达到一定的标准。

因此，需要使用全自动绝缘油介电强度测试仪对绝缘油进行测试。

原理全自动绝缘油介电强度测试仪的原理主要包括绝缘油介电强度测试和自动控制两部分。

绝缘油介电强度测试绝缘油介电强度测试主要利用电压作用下的电场和绝缘油的介电特性，测量绝缘油的介电强度。

具体来说，测试时将电极插入绝缘油中，施加一定的电压，使电场强度达到预定值后，观察绝缘油中是否发生击穿，从而测量绝缘油的介电强度。

自动控制自动控制主要是指仪器的自动控制和数据处理功能。

在测试过程中，仪器会自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试并记录测试结果。

此外，仪器还可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

功能全自动绝缘油介电强度测试仪具有以下主要功能：测试绝缘油介电强度全自动绝缘油介电强度测试仪可以测量绝缘油的介电强度，通过测试结果，判断绝缘油的质量是否符合标准，以确保设备的正常运行。

自动控制在测试过程中，仪器可以自动控制电压的升高，并监测绝缘油的状态，当绝缘油发生击穿时，仪器会自动停止测试，并记录测试结果。

具有数据处理功能仪器可以自动计算出测试结果，并提供数据处理功能，使测试结果更加准确和可靠。

同时，仪器还可以保存和输出测试数据，方便用户进行数据分析和处理。

操作方便、使用安全全自动绝缘油介电强度测试仪采用先进的控制技术和设计理念，操作简便，使用安全可靠。

应用全自动绝缘油介电强度测试仪广泛应用于变压器、电缆等设备的生产、维护和检测中。

测试结果可以用于判断绝缘油的质量是否符合标准，进一步保证了设备的安全运行。

同时，仪器还可以用于科研、教学等领域，对绝缘油介电强度的研究和教学有重要意义。
