pcb板的生产工艺流程PCB（Printed Circuit Board）是电子元器件的载体，是电子电路的重要组成部分。
现在的PCB生产工艺已经非常成熟，经过多年的发展，已形成了一整套完整的生产流程。
下面介绍一下PCB板的生产工艺流程。
一、原材料准备PCB制造所需要的主要原材料包括基板、覆铜箔、感光涂料、覆盖层、钻孔涂层、电解铜涂层、化学镀铜涂层、表面处理等。
这些原材料要根据设计要求购买，并切割成适当大小。
二、钻孔首先，利用CAD软件制定出基板的全局布线方案，然后再于全局布线图上标注各个元器件的引脚编号，钻孔时按照这些编号进行操作。
钻孔方式有机械钻孔和激光钻孔两种，通常采用激光钻孔，因为它的钻孔准确度高且不会产生尘埃。
三、电镀电镀是PCB的重要工艺，主要分为铜化和镀金两种。
铜化是利用化学反应，将基板表面的铜箔只保留所需的部分，其余部分用化学溶液腐蚀去除。
镀金是在铜箔表面镀上一层金属，增加PCB的抗氧化性和防腐蚀性。
四、感光涂覆感光涂层是一种用于制作印刷电路板的薄膜材料，利用它可以制作出精细的线路图案。
首先将感光涂料均匀涂布在基板上，然后将感光胶膜压在感光涂层上，再通过紫外线曝光，带有线路图案的感光胶膜就可以显现出来。
五、图案显影图案显影是将感光胶膜上的无用涂层去除，仅保留有用的线路图案。
将显影剂涂在感光胶膜上，经过一段时间后，将显影剂溶液沖洗干净，即可将无用的感光胶去除，留下线路图案。
六、钻孔再次进行钻孔操作，钻孔精度要高于第一次钻孔，因为这次的钻孔要在已经涂覆有线路图的感光膜上进行。
七、覆铜覆铜是将铜箔覆盖在基板上来制作线路的工艺。
通过铜箔完全覆盖基板，利用制品的玻璃纤维表面的多孔性和黏附力，而与基板互相黏在一起，并使铜箔与基板形成良好的订单。
此后，将多余的铜箔磨掉，将所需要的铜箔保留下来。
八、化学电镀/防焊/喷钴通过化学反应给被铜箔覆盖的基板表面涂上一层化学镀铜涂层，以增加线路板的厚度。
接着进行防焊加工，使有焊盘的地方成型；最后，采用喷钴工艺将PCB板的表面喷上一层亮光亮度舒适的钴，增强其表面硬度和表面喜好度，达到镀钴效果。
PCB板的工艺制作流程PCB板（Printed Circuit Board）的工艺制作流程如下：1. 设计：根据电路原理图和参数要求，采用电子设计自动化（EDA）软件进行电路设计，并生成PCB板图。
2. 制版：根据PCB板图进行制版，常用的制版方式包括光刻法、激光成像法、电子束曝光法等。
3. 蚀刻：将制版后的铜层覆盖在玻璃纤维（或其他材料）上，然后使用化学药品将不需要的部分腐蚀掉，形成电路图案。
4. 镀金：将铜层表面镀上一层金属，以增强其导电性能。
5. 打孔：按照电路图中需要插入元件的位置，在板上打孔。
6. 涂印：将文字、符号等印刷在PCB板上，并进行编号、分类等标记。
7. 焊接：将元器件焊接到PCB板上，通常采用波峰焊接、手工焊接等方法。
8. 测试：对PCB板进行功能测试以验证其电性能和可靠性。
9. 包装：将已经测试合格的PCB板进行包装和标记。
10. 发货：最后，已经制造完成的PCB板会根据客户的要求进行发货，这个过程中需要确保货物的准确性和及时性。
以上步骤是PCB板制作的基本流程，实际生产中可能会根据企业的具体情况和需要进行一些调整。
同时，每个步骤中都有具体的质量标准和操作规范，需要严格把控，以确保产品的质量。
每个步骤的详细描述如下：1. 设计：这是PCB制作的首要步骤。
在这个阶段，设计师需要理解电路的工作原理，并使用电子设计自动化（EDA）软件绘制电路图。
然后，他们将这个电路图转化为一个可以用于生产的光绘文件。
2. 制版：制版的过程涉及到将电路图从EDA软件转移到实际的PCB上。
这个过程通常使用光刻法或激光成像法。
3. 蚀刻：在这个阶段，未被抗蚀剂保护的铜将被化学药品溶解，留下所需的电路图案。
4. 镀金：这个步骤主要是为了提高电路的导电性能和耐氧化性能。
5. 打孔：在这个阶段，工人需要根据电路图在PCB板上打孔，这些孔将用于将元件安装在PCB板上。
6. 涂印：这个步骤包括将文字、符号等印在PCB板上。
PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。
（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板，它包括单元图形、工艺边等等。
（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。
2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说，有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。
这种膜遇光会固化，在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。
然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。
再经过退膜处理，这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜，膜无法褪尽造成短路。
线宽太小，膜的附着力不足，造成线路开路。
所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。
（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。
PCB板生产工艺和制作流程PCB（Printed Circuit Board）（印刷电路板）作为电子设备中的关键部件之一，在电子产品中起到至关重要的作用。
它连接着所有电子元器件，并提供了电子信号的传输、电源供应和机械支撑等功能。
下面将详细介绍PCB板的生产工艺和制作流程。
一、PCB板的生产工艺PCB板的生产工艺主要包括工艺设计、原材料准备、图纸制作、印刷电路板制作、元器件安装与焊接、电路板测试等几个环节。
1.工艺设计：根据电子产品的功能需求和外形设计进行工艺流程的设计，确定PCB板的层数、尺寸、外形、布线等参数。
2.原材料准备：准备PCB板制作所需的原材料包括有线路板基材、覆铜膜、酸碱水溶液、感光胶膜、印刷油墨、化学药剂等。
3.图纸制作：根据电子产品的电路原理图和布局图，将电子器件连接方式进行绘制，形成PCB板的制图。
4. 印刷电路板制作：将制图文件输入到PCB板制作设备中进行CAD图纸转化为Gerber文件，然后通过曝光机将Gerber文件转化为感光胶膜，再将感光胶膜覆盖在铜箔上，经过曝光、镀铜、蚀刻、去膜等工序，形成PCB板的电路部分。
5.元器件安装与焊接：根据PCB板的设计图纸和元器件清单，将电子元件按照设计要求精确地贴在PCB板的预留位置上，并进行焊接，实现元器件与PCB板的可靠连接。
6.电路板测试：对已经安装元器件的PCB板进行功能性测试和可靠性检测，确保PCB板的各项电性指标和性能指标符合设计要求。
二、PCB板的制作流程PCB板的制作流程主要包括以下几个步骤：工艺设计、原材料准备、图纸制作、感光及曝光、化学镀铜、蚀刻、电解镀金、钻孔、外层线路图制作、切割成型、表面处理、组装检测等。
1.工艺设计：确定PCB板的层数、尺寸、外形、布线等参数，选择对应的制作工艺。
2.原材料准备：选择适应产品要求的线路板基材、覆铜膜、酸碱水溶液等原材料。
3.图纸制作：根据电子产品的电路原理图和布局图，将电子器件连接方式进行绘制，形成PCB板的制图。
pcb板生产流程
PCB板生产流程是指将电路图设计完成后，通过一系列的加工工艺，将电路图转化为实际的电路板。
一般而言，PCB板生产流程包含以下几个步骤：
1. 设计电路图：根据电子元器件的尺寸、引脚位置、电气连接关系等，利用电路设计软件绘制出电路图。
2. 制作印刷版：将电路图输出成印刷版，即铜箔板，这个板子是制造PCB的原材料。
3. 板上光绘：将印刷版放置在光刻机上，通过光刻制作出电路图形。
4. 蚀刻：在蚀刻机中将铜箔板上不需要的部分化学蚀去，只留下需要导电的铜箔部分。
5. 钻孔：将需要连接的部分进行钻孔处理。
6. 小孔放电：利用小孔放电机去除电路板上孔洞积聚的金属。
7. 外部加工：将电路板切割成需要的尺寸，并进行表面处理等。
8. 焊接：将电子元器件与电路板焊接在一起。
9. 测试：通过测试仪器对PCB板进行测试，检查制造是否正确。
10. 完成：经过一系列的工艺处理，PCB板最终被制造出来。
- 1 -。
PCB板制造工艺流程PCB板（Printed Circuit Board），即印刷电路板，是电子元器件的载体，也是电子产品的基础。
PCB板的制造工艺流程主要包括设计、布图、曝光、腐蚀、镀金、钻孔、插件等环节。
下面将详细介绍PCB板制造工艺流程。
一、设计PCB板的设计是制造工艺流程的第一步。
通过设计软件，根据产品的要求和电路原理图进行布置和路径设计，确定元件的位置和走线路径。
二、布图布图是将设计好的电路板的元件进行排列、摆放和连线，制作成实物的原型。
通常使用布图软件进行布图，将电路元件印制到膜材料上，得到电路板的样子。
三、曝光曝光是将布图得到的样子通过曝光机进行曝光，将光线照射到覆盖在样图上的感光材料上，生成一个暗纹路的半导体薄膜。
四、腐蚀腐蚀是将曝光得到的暗纹路加入化学液中，使得暗纹路能够迅速地腐蚀，形成导电的金属线路。
五、镀金镀金是在腐蚀后的PCB板上进行镀金处理，以提高电路板的导电性和防止金属氧化。
常用的镀金方式有电镀、喷涂、热沉积等，其中电镀是最常见的一种。
六、钻孔钻孔是将电路板上需要安装元件的位置钻孔，以便安装插件。
通常使用高速钻孔机进行钻孔处理。
七、插件插件是将元器件插入到钻孔好的电路板上，以完成电路的连接。
插件通常是通过自动插装机进行插入，以提高插件效率和精度。
八、焊接焊接是将插件好的元器件通过焊接方式，将插件与电路板上的金属线路连接在一起。
常用的焊接方式有手工焊接和自动焊接两种。
自动焊接通常使用波峰焊接机进行焊接，手工焊接通常使用电烙铁进行焊接。
上述就是PCB板制造工艺流程的基本步骤。
当然，实际制造过程还会包括蒸汽冲天、除残胶、涂膜、曲线固化、检查、涂脂、切割、温控、检测试验等环节，以确保电路板的质量和可靠性。
每个环节的具体步骤和要求可能会因不同的产品和制造商而有所不同，但整体流程大致如上所述。
PCB板制造工艺是电子产品制造过程中非常重要的环节，它直接影响了电子产品的性能和可靠性。

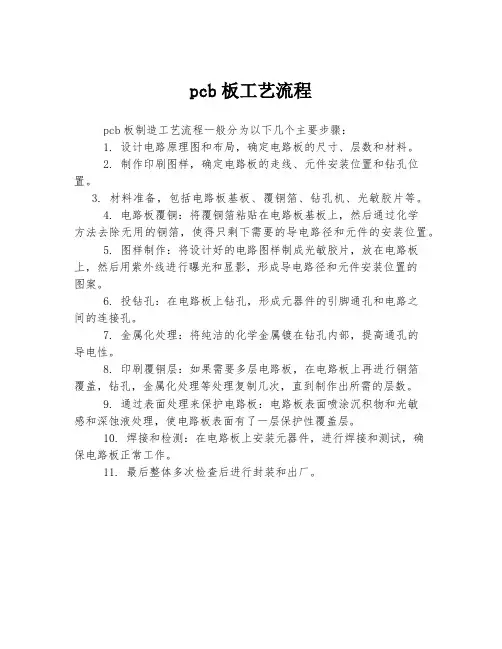

pcb板工艺流程
pcb板制造工艺流程一般分为以下几个主要步骤：
1. 设计电路原理图和布局，确定电路板的尺寸、层数和材料。
2. 制作印刷图样，确定电路板的走线、元件安装位置和钻孔位置。
3. 材料准备，包括电路板基板、覆铜箔、钻孔机、光敏胶片等。
4. 电路板覆铜：将覆铜箔粘贴在电路板基板上，然后通过化学
方法去除无用的铜箔，使得只剩下需要的导电路径和元件的安装位置。
5. 图样制作：将设计好的电路图样制成光敏胶片，放在电路板上，然后用紫外线进行曝光和显影，形成导电路径和元件安装位置的
图案。
6. 投钻孔：在电路板上钻孔，形成元器件的引脚通孔和电路之
间的连接孔。
7. 金属化处理：将纯洁的化学金属镀在钻孔内部，提高通孔的
导电性。
8. 印刷覆铜层：如果需要多层电路板，在电路板上再进行铜箔
覆盖，钻孔，金属化处理等处理复制几次，直到制作出所需的层数。
9. 通过表面处理来保护电路板：电路板表面喷涂沉积物和光敏
感和深蚀液处理，使电路板表面有了一层保护性覆盖层。
10. 焊接和检测：在电路板上安装元器件，进行焊接和测试，确
保电路板正常工作。
11. 最后整体多次检查后进行封装和出厂。

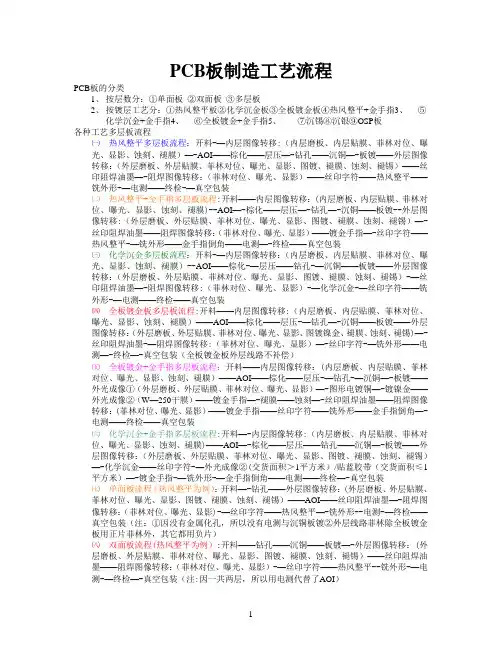

PCB板制造工艺流程PCB板的分类1、按层数分：①单面板②双面板③多层板2、按镀层工艺分：①热风整平板②化学沉金板③全板镀金板④热风整平+金手指3、⑤化学沉金+金手指4、⑥全板镀金+金手指5、⑦沉锡⑧沉银⑨OSP板各种工艺多层板流程㈠热风整平多层板流程：开料-—内层图像转移:（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）—-AOI——棕化——层压—-钻孔——沉铜—-板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨—-阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形-—电测——终检-—真空包装㈡热风整平+金手指多层板流程:开料——内层图像转移：(内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜)--AOI—-棕化——层压—-钻孔—-沉铜——板镀--外层图像转移:（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）—-丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——镀金手指—-丝印字符——热风整平-—铣外形——金手指倒角——电测—-终检——真空包装㈢化学沉金多层板流程：开料-—内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）--AOI——棕化-—层压——钻孔-—沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）-—丝印阻焊油墨—-阻焊图像转移:（菲林对位、曝光、显影）-—化学沉金-—丝印字符——铣外形-—电测——终检——真空包装㈣全板镀金板多层板流程:开料——内层图像转移:（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压-—钻孔—-沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀镍金、褪膜、蚀刻、褪锡)—-丝印阻焊油墨-—阻焊图像转移:（菲林对位、曝光、显影）—-丝印字符-—铣外形——电测—-终检—-真空包装（全板镀金板外层线路不补偿）㈤全板镀金+金手指多层板流程：开料——内层图像转移：(内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压-—钻孔-—沉铜—-板镀——外光成像①（外层磨板、外层贴膜、菲林对位、曝光、显影）—-图形电镀铜—-镀镍金——外光成像②（W—250干膜）——镀金手指—-褪膜——蚀刻—-丝印阻焊油墨——阻焊图像转移：(菲林对位、曝光、显影）——镀金手指——丝印字符——铣外形——金手指倒角—-电测——终检——真空包装㈥化学沉金+金手指多层板流程:开料—-内层图像转移:（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜)——AOI—-棕化——层压——钻孔——沉铜—-板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）—-化学沉金——丝印字符-—外光成像②(交货面积＞1平方米）/贴蓝胶带（交货面积≤1平方米）—-镀金手指-—铣外形-—金手指倒角——电测——终检—-真空包装㈦单面板流程（热风整平为例）：开料—-钻孔——外层图像转移：(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI——丝印阻焊油墨—-阻焊图像转移：（菲林对位、曝光、显影)-—丝印字符——热风整平—-铣外形--电测-—终检——真空包装（注：①因没有金属化孔，所以没有电测与沉铜板镀②外层线路菲林除全板镀金板用正片菲林外，其它都用负片）㈧双面板流程(热风整平为例）:开料——钻孔——沉铜——板镀—-外层图像转移：(外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）-—丝印字符——热风整平--铣外形-—电测-—终检—-真空包装（注:因一共两层，所以用电测代替了AOI）㈨OSP多层板流程：开料——内层图像转移:（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜)——AOI——棕化--层压——钻孔——沉铜—-板镀--外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——（二钻）—-铣外形——OSP——终检——真空包装多层板流程的步骤、意义、作用、及注意事项，现以热风整平板+金手指为例。
简述pcb板的工艺制作流程
PCB（Printed Circuit Board）板，即印制电路板，是电子产品的重要组成部分。
以下是PCB 板的工艺制作流程简述：
1. 设计：使用电路板设计软件设计PCB 板的电路图和布局。
2. 制作光绘文件：将设计好的电路图和布局转换为光绘文件，用于制作电路板的底片。
3. 制作底片：使用光绘文件制作电路板的底片，底片上包含了电路板的电路图案。
4. 蚀刻：将底片覆盖在铜板上，通过蚀刻工艺将电路图案转移到铜板上。
5. 钻孔：在电路板上钻出需要连接元件的孔。
6. 电镀：通过电镀工艺在电路板的孔和表面镀上一层铜，以增强电路板的导电性。
7. 阻焊：在电路板的表面涂上一层阻焊剂，以防止电路板上的电路短路。
8. 丝印：在电路板上印刷元件的标识、型号等信息。
9. 切割：将电路板切割成需要的大小和形状。
10. 测试：对电路板进行电气测试，确保电路板的电路正常。
11. 组装：将元件安装到电路板上，完成电子产品的组装。
以上是PCB 板的基本工艺制作流程，不同类型的电路板可能会有一些差异，但总体流程相似。
PCB 板的制作需要高度的精度和技术，每一个环节都需要严格控制，以确保电路板的质量和可靠性。
PCB工艺流程及建厂要求PCB（Printed Circuit Board）是一种用于连接和支持电子元件的载体。
它在电子设备中起到了极其重要的作用，因此PCB的制造工艺流程和建厂要求非常重要。
下面将详细介绍PCB工艺流程和建厂要求。
一、PCB工艺流程1.设计：PCB的制造首先需要进行设计，包括电路图设计和PCB布局设计。
电路图设计是指根据电子设备的功能要求，绘制电路图，并进行电路分析和模拟。
PCB布局设计是指根据电路图设计的结果，将各个元件的位置进行布局，确定元件之间的连接关系和走线规划。
2.印制：印制是将设计好的电路图通过特殊的印刷设备，将电路图上的导线和元件图案印制到PCB基板上。
印制过程中需要使用特殊的蚀刻液将不需要的部分蚀刻掉，形成导线和元件图案。
3.钻孔：钻孔是指在PCB基板上钻孔，为元件的安装和焊接提供孔位。
钻孔的精度和孔位的准确性对于PCB的质量和稳定性非常重要。
4.电镀：电镀是将PCB基板表面涂上一层金属，通常是铜。
电镀的目的是增加PCB基板的导电性能，并保护导线和元件图案。
5.掩膜：掩膜是指在PCB基板上涂覆一层保护层，通常是绿色的光敏胶。
掩膜的作用是保护PCB基板上的导线和元件，防止受到外界环境的影响。
6.制版：制版是将PCB基板切割成所需的尺寸和形状。
制版的精度和切割的准确性对于PCB的最终性能和可靠性非常重要。
7.清洗和检测：最后，PCB制造完成后需要进行清洗和检测。
清洗是为了去除制造过程中产生的污垢和残留物，确保PCB的整洁。
检测是为了确保PCB的质量和可靠性，包括导线和元件的连接性能、PCB基板的绝缘性能等。
二、建厂要求1.地理位置：建立PCB制造厂需要选择适宜的地理位置，考虑到交通便利、供电和供水条件、环境污染等因素。
同时，还需要考虑到与供应商和客户的距离，以便于物流和交流。
2.设备和设施：建立PCB制造厂需要购买适当的设备和设施，包括印刷设备、蚀刻设备、钻孔设备、电镀设备、掩膜设备、制版设备等。
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
pcb板的工艺流程
《PCB板工艺流程》
PCB板（Printed Circuit Board）是电子元器件的重要组成部分，其制作工艺流程非常复杂。
下面将介绍一般的 PCB板工艺流程：
1. 设计布局：PCB板制作的第一步是进行设计布局。
设计工
程师根据客户的需求和电路原理图，使用专业的设计软件进行布线和布局设计。
2. 制作底膜：在设计完成后，需要将设计图转化成底膜。
底膜是用来进行光刻的的照相底片，是PCB 制作的重要组成部分。
3. 材料准备：在制作 PCB 板之前，需要准备好各种原材料，
如玻璃纤维布、铜箔、环氧树脂等。
4. 制作内层板：首先进行内层板的制作，将玻璃纤维布和铜箔压合，然后通过化学腐蚀去除多余的铜箔，留下设计好的导线形状。
5. 图形化：通过光刻技术，将设计好的底膜与内层板进行光刻，形成导电图形。
6. 复合加压：将制作好的内层板与填充料进行复合加压，形成完整的 PCB 板。
7. 外层制作：将制作好的外层板和内层板进行预镀铜、光刻、蚀刻等工艺，形成电路结构和引线结构。
8. 涂覆保护层：在 PCB 板表面喷涂覆盖保护涂料，以保护板
上的导线不受外界环境腐蚀。
9. 完成检验：制作完成后，对 PCB板进行外观检验、电气性
能测试等多项检验，确保其质量合格。
总的来说，PCB板的制作工艺流程包括了设计布局、材料准备、内层板制作、图形化、复合加压、外层制作、涂覆保护层和完成检验等步骤。
这些步骤的精密和严谨，保证了 PCB板
的质量和稳定性，使其成为电子元器件中不可或缺的重要部分。
PCB制造工艺流程PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，主要用于支持电子组件之间的连线与固定。
制造PCB的工艺流程包括原料准备、印刷制作、电镀处理、化学蚀刻、清洗处理、钻孔加工、镀金等步骤。
下面将详细介绍PCB的制造工艺流程。
第一步：原料准备PCB板的主要原料包括玻璃纤维布、铜箔、表面处理剂、热固性环氧树脂等。
在制造开始前，需要准备好这些原料以供后续工艺使用。
第二步：印刷制作在玻璃纤维布上涂覆一层胶漆，然后将铜箔铺在胶漆上，并将其压合成复合板。
接下来，使用特定的光刻胶涂覆表面，并通过掩膜显影技术将所需电路图案留在PCB上。
最后，在设备的控制下，经过高温烘烤，使PCB与铜箔层牢固粘合。
第三步：电镀处理在电荷的作用下，将铜离子沉积在PCB插入设备中的铜箔上，使其增厚。
这个电镀层起到连接电路的作用，并提供电子元件接触的基础。
第四步：化学蚀刻使用化学蚀刻液来清除多余的铜箔，使纸浆板上只剩下需要的电路线。
而覆盖了光刻胶的部分则不受影响，形成所需的电路图案。
第五步：清洗处理将蚀刻后的PCB板放入清洗槽中进行清洁处理，以去除残留的光刻胶及化学蚀刻液。
清洗完成后，将板材经过烘烤处理以去除水分。
第六步：钻孔加工在PCB板上使用数控钻床进行钻孔加工，以形成电子元件插入的孔位。
同时，需要根据电路图纸上的规格进行定位，确保孔位的准确性。
第七步：镀金在钻孔后，需要给PCB板的插孔和焊盘镀金。
这是为了提高插头与插座的接触性能，避免氧化等问题。
镀金可以采用化学镀金或电镀金等不同技术。
以上就是PCB制造的主要工艺流程。
在实际制造过程中，还需要进行多次的检测与质量控制，以确保PCB产品的质量稳定可靠。
尽管PCB制造工艺流程较为复杂，但借助先进的设备与技术，可以高效地完成PCB的制造。
PCB作为电子产品的核心组件之一，其质量和稳定性对整个产品的正常运行具有重要影响。
因此，在PCB制造过程中，各个步骤都需要严格把控，确保产品能够完美地满足设计要求。
pcb板制作工艺流程PCB板制作工艺流程是指PCB板从设计到最终成品的制作过程，包括设计、制版、印刷、装配等多个环节。
下面将介绍一下主要的制作工艺流程。
首先是设计阶段。
在这个阶段，工程师根据产品的需求和功能来设计PCB的布局和电路连接。
使用专业的设计软件完成PCB设计，包括电路布线、布局优化、引脚分配等。
在设计过程中，需要考虑到电路的稳定性、布线的合理性以及产品的可维护性。
接下来是制版阶段。
在这个阶段，根据设计好的PCB图纸，制作PCB的印刷版。
首先需要将PCB图纸转化为原图，并进行校对和校验。
然后，将原图送到制版车间进行制版。
制版的过程主要包括将原图复制到感光胶薄膜上，并通过光照曝光和显影来形成所需的电路图案。
接下来是印刷阶段。
在这个阶段，通过印刷机将电路图案印刷到PCB基板上。
印刷的过程主要包括涂布胺水、热风加热、印刷、烘干等环节。
其中，涂布胺水是将胺水均匀涂布在基板上，形成铜箔表面的胶层；热风加热是通过加热使胶层变干，从而提高印刷效果；印刷是将电路图案印刷到基板上；烘干是将印刷过程中剩余的溶剂挥发掉。
然后是化学镀铜阶段。
在这个阶段，通过化学方法将铜层镀在印刷好的PCB板上，以提高导电性能。
镀铜的过程主要包括脱脂、粗化、镀铜、清洗等环节。
其中，脱脂是将PCB表面的胶层去除，以便于铜层的粘附；粗化是将PCB表面的氧化物去除，使得铜层更加牢固；镀铜是将铜层均匀地镀在PCB 板上，提高导电性能；清洗是将板子上的杂质洗去，以便于后续加工和装配。
最后是装配阶段。
在这个阶段，将电子元器件通过焊接的方式固定在PCB板上，并进行测试和调试。
装配的过程主要包括焊接、测试和调试等环节。
其中，焊接是将电子元器件连接到PCB板上的电路焊点上；测试是对PCB板进行电性能测试，以确保PCB板的质量和性能；调试是对PCB板上的电子元器件进行功能测试和校准，以确保产品的正常运行。
综上所述，PCB板制作工艺流程包括设计、制版、印刷、镀铜和装配等多个环节。
PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。
在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。
（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。
（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。
（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。
3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。
（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。
（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。
（3）显影：用显影剂去除未固化的光刻图案。
4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。
5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。
7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。
9.修边：通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。
PCB板⽣产⼯艺和制作流程（详解）开料⼀．⽬的：将⼤⽚板料切割成各种要求规格的⼩块板料。
⼆．⼯艺流程：三、设备及作⽤：1．⾃动开料机：将⼤料切割开成各种细料。
2．磨圆⾓机：将板⾓尘端都磨圆。
3．洗板机：将板机上的粉尘杂质洗⼲净并风⼲。
4．焗炉：炉板，提⾼板料稳定性。
5．字唛机；在板边打字唛作标记。
四、操作规范：1．⾃动开料机开机前检查设定尺⼨，防⽌开错料。
2．内层板开料后要注意加标记分别横直料，切勿混乱。
3．搬运板需戴⼿套，⼩⼼轻放，防⽌擦花板⾯。
4．洗板后须留意板⾯有⽆⽔渍，禁⽌带⽔渍焗板，防⽌氧化。
5．焗炉开机前检查温度设定值。
五、安全与环保注意事项：1．1．开料机开机时，⼿勿伸进机内。
2．2．纸⽪等易燃品勿放在焗炉旁，防⽌⽕灾。
3．3．焗炉温度设定严禁超规定值。
4．4．从焗炉内取板须戴⽯棉⼿套，并须等板冷却后才可取板。
5．5．⽤废的物料严格按MEI001规定的⽅法处理，防⽌污染环境。
内层⼲菲林⼀、⼀、原理在板⾯铜箔上贴上⼀层感光材料（感光油或⼲膜），然后通过⿊菲林进⾏对位曝光，显影后形成线路图形。
⼆、⼆、⼯艺流程图：三、化学清洗1. 1.设备：化学清洗机2. 2.作⽤：a. 除去Cu表⾯的氧化物、垃圾等；b. 粗化Cu表⾯，增强Cu表⾯与感光油或⼲膜之间的结合⼒。
3. 3.流程图：4. 4. 检测洗板效果的⽅法：a. a. ⽔膜试验，要求≥30s5. 5. 影响洗板效板的因素：除油速度、除油剂浓度、微蚀温度、总酸度、Cu2+浓度、压⼒、速度6. 6. 易产⽣的缺陷：开路（清洗效果不好导致甩菲林），短路（清洁不净产⽣垃圾）。
四、辘⼲膜1. 1. 设备：⼿动辘膜机2. 2. 作⽤：在铜板表⾯上贴上⼀层感光材料（⼲膜）；3. 3. 影响贴膜效果的主要因素：温度、压⼒、速度；4. 4. 贴膜易产⽣的缺陷：内短（菲林碎导致Cu 点）、内开（甩菲林导致少Cu）；五、辘感光油1. 1. 设备：辘感光油机、⾃动粘尘机；2. 2. 作⽤：在已清洗好的铜⾯上辘上⼀层感光材料（感光油）；3. 3. 流程：4. 4. 影响因素：感光油粘度、速度；焗板温度、速度。
精心整理PCB 板制造工艺流程PCB 板的分类1、 按层数分：①单面板②双面板③多层板2、 按镀层工艺分：①热风整平板②化学沉金板③全板镀金板④热风整平+金手指3、 ⑤化学沉金+金手指4、 ⑥全板镀金+金手指5、 ⑦沉锡⑧沉银⑨OSP 板各种工艺多层板流程㈠热风整平多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨————丝印阻——（外————（外墨——（W ——曝光、显影、蚀刻、褪膜）——AOI ——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——化学沉金——丝印字符——外光成像②（交货面积＞1平方米）/贴蓝胶带（交货面积≤1平方米）——镀金手指——铣外形——金手指倒角——电测——终检——真空包装㈦单面板流程（热风整平为例）：开料——钻孔——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——AOI ——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：①因没有金属化孔，所以没有电测与沉铜板镀②外层线路菲林除全板镀金板用正片菲林外，其它都用负片）㈧双面板流程（热风整平为例）：开料——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——热风整平——铣外形——电测——终检——真空包装（注：因一共两层，所以用电测代替了AOI）㈨OSP多层板流程：开料——内层图像转移：（内层磨板、内层贴膜、菲林对位、曝光、显影、蚀刻、褪膜）——AOI——棕化——层压——钻孔——沉铜——板镀——外层图像转移：（外层磨板、外层贴膜、菲林对位、曝光、显影、图镀、褪膜、蚀刻、褪锡）——丝印阻焊油墨——阻焊图像转移：（菲林对位、曝光、显影）——丝印字符——（二钻）——铣外形——OSP——终检——真空包装多层板流程的步骤、意义、作用、及注意事项，现以热风整平板+金手指为例。
1、开料：对覆铜板开料。
覆铜板：就是两面覆盖铜皮的芯板。
1_ 覆铜板构成：基材+基铜A：基材构成：环氧树脂+玻璃纤维基材厚度≥0。
05MM2、干膜⑥蚀刻：把没有用的铜熔解掉。
蚀刻分为蚀刻补偿与补偿蚀刻。
A：蚀刻补偿：在正片或负片线路菲林上补偿，即加宽线宽。
补偿标准为：T是以厚的基铜为准。
则有：18/35补偿：1.2/0.435/70补偿：2.4/1.0B：补偿蚀刻：是由于同板厚的板的两面蚀刻药水浓度不一样，要在时间上进行补偿，需要多进行一个△T的时间补偿。
C：单位换算：1英尺=12英寸英尺：foot英寸：inch1foot=12inch1inch=1000mil1 mm=39.37mil≈40mil1inch=25.4 mm≈25 mm1mil=0.025 mm=25μm⑦褪膜：把被曝光的干膜熔解掉，用强碱（NAOH）3、 AOI检测：1 AOI=AutomaticOpticalInstrument.：自动光学检测[用电45ABG：内层芯板应与半固化片的材料保持一致H：当板厚达不到客户要求时，可以加入光板。
6、钻孔①钻孔的步骤：A：钻定位孔（孔径为3.2mm）B：排刀（由小到大排刀）C：钻首板D：点图对照（特殊：点图对照用点图菲林，为正片，且有边框）E：批量生产F：去批锋②钻孔要用刀，刀分为钻刀、槽刀、铣刀三种。
A钻刀范围：0.1mm-----6.3mm，公差：0。
05mm当钻刀为0。
1mm时，要求：板厚≤0。
6mm，层数≤6层当钻刀为0。
15MM时，要求：板厚≤1。
2mm，层数≤8层B槽刀范围：0。
6mm-------1。
1mm当一个槽孔孔径超过这个范围可以用钻刀来代替槽刀，但槽刀钢性比钻刀好，不易断刀。
C铣刀范围：0.6 mm0.8 mm1.0 mm1.2 mm1.6 mm2.4mm③A钻孔按性质分：金属化孔PTH和非金属化孔NPTH。
金属化孔分为：过孔、元件孔、压接孔。
B过孔孔径范围：0。
1mm----0。
65mm过孔特点：1没有字符标识2有电性能连接3排列比较零乱4孔径相对比较小5可以缩孔6不插元器件过孔有四种工艺：a过孔喷锡b过孔盖油c过孔塞孔d过孔开小窗★过孔喷锡与过孔开小窗在阻焊菲林上有图形，而过孔盖油与过孔塞孔在阻焊菲林上没有图形。
★过孔塞孔中，塞孔的范围为：0。
1mm-----0。
65mm则在过孔塞孔过程中，盖板的对应孔径范围为0。
2 mm---0。
75 mm★塞孔的方法，用开孔的铝片作为辅助板，铝片上孔的大小应比生产用板上对应孔的大大0。
1 mm，即在铝片上孔径范围为：0。
2-----0。
75mm元件孔特点：1有字符标识2有电性能连接3排列比较整齐4不可缩孔5插元器件6要焊接压接孔特点：1有字符标识2有电性能连接3排列比较整齐4不可缩孔5要插元器件6不能焊接非金属化孔特点：1没有电性能连接2孔径相对比较大钻孔可能出现的情况：多孔、少孔、近孔、连孔、重孔、破孔、还有破盘。
重孔：一孔多钻，后果：1孔不圆2易断刀孔间距：孔壁到孔壁的距离。
钻孔时要注意板，板分为盖板、生产用板、垫板盖板时用铝片作为盖板作用：A导钻B散热C防滑垫板作用：保护钻刀。
⑥金属化孔、金属化槽孔、都要进行补偿。
过孔元件孔压接孔非金属化孔金属化槽孔非金属化槽孔6mil 6mil 4mil 2mil 6mil 2mil的涨缩。
金属化铣槽补偿6mil,非金属化铣槽不用补偿。
⑦二钻孔的条件：A孔径＞4。
5 mm的NPTH要放二钻B孔壁到线的距离＜10mil的NPTH要放二钻C槽孔尺寸＞3 mm×5mm的非金属化槽孔要放二钻D槽孔到线的距离＜15mil的要放二钻E板厚≥2。
5mm的喷锡工艺板，当孔径≤0。
7mm时的NPTH要放二钻F所有的邮票孔要放二钻G沉金板所有的NPTH要放二钻7沉铜：即在金属化孔、金属化槽孔上沉上一层薄薄的铜，一般为3μm。
同时整个板面上的铜也加厚了。
沉铜前要去毛刺，用药水去孔壁上的胶膜，达到凹蚀的效果。
作用：使顶面、侧面、底面达到三面结合的效果，使各层8BCDEF线宽9AB10AB11AB②挡油菲林比钻孔孔径单边大3.5mil，以钻孔孔壁为距离，而非以焊盘边为距离。
A：做挡油菲林的条件：一、交货面积＞5平方米二、交货面积＞2平方米，且基铜厚≥2OZ三、交货面积＞2平方米，且外层为网格四、阻焊油墨的颜色为黑色③什么样的孔做挡油：两面都开窗的孔做挡油。
什么样的孔不做挡油：两面盖油或一面开窗、一面盖油的孔或二钻孔12镀金手指一、镀金手指时注意要用蓝胶带保护焊盘二、镀金手指时的注意事项：A金手指倒角角度：20度，30度，45度，默认值45+\-5度B余厚：默认为0.5mmFP：FastPrintUL：包括：E204460（认证编号）、94V——0（防火阻燃等级）六、A：什么情况下加公司标记1客户要求加，2客户没有要求，且有空余位置则加，不够时，若缩小到原来标记的70%后能加上，则加。
B：什么情况下不加公司标记1客户不允许加2丝印阻焊油墨的厚度为10um，3客户要求加，但缩小到原来的70%后，仍不能加，则不加。
14铣外形a)交货方式：1单拼交货2V—CUT交货3桥连交货4桥连加油票孔交货5铣开交货二、V—CUT的注意事项23当，后b)c)d)７包边板铣包边时，是在一钻后，铣包边。
包边板要单边缩３mil ，它分为全包边和部分包边１５金手指倒角：３０度、45度、20度，默认为45度+/-5度16测：测不同层之间的联系17终检：最终检查。
需要贴蓝胶的要贴上蓝胶，蓝胶的作用：保护锡面不被滑伤18真空包装：焊接元器件时，一般为贴装。
贴装的好处：不占空间，而且牢固。
四、其它工艺知识注意事项1、沉铜时，所有的孔上都沉上了铜2、外层线路一般用负片菲林，内层用正片菲林。
原因：可以减少工序。
3、线路补偿是由于过蚀的存在。
4、我公司翘曲度控制能力最小值为0.1%5、防止翘曲的方法：A烘板B叠层对称C入库前压板。
6、烘板的时机：A开料后B层压后７、什么情况下烘板：Ａ翘曲度不大于0.5%Ｂ叠层不对称８、翘曲度不大于0.3%要确认！９、烘板的概念：150度的高温下烘四个小时。
、１０、阴阳板的注意事项：Ａ开料标注基铜厚度Ｂ薄的补偿多，厚的补偿少。
１１、拼板方式：Ａ顺拼Ｂ阴阳拼Ｃ旋转拼Ｄ镜向拼１２、外层线路走正片注意事项：Ａ全板镀金板不能走负片Ｂ有负焊盘要求的板不能走负片Ｃ金属化孔焊盘单边不小于４mil可以走负片Ｄ金属化孔不大于4.5mm可以走负片Ｅ金属化槽孔焊盘单边不小于15milＦ金属化槽孔不大于3.0*12mm１３、字符加在字符层的叫丝印字（阳字），字符加在阻焊层的叫绿油字（阴字）。
字符加在线路层什么是（导线（PCBSide）如果的固定杆，可以在您插进零件后将其固定。
ZIF插座如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。
金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。
通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。
在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。
边接头（俗称金手指AGP扩充槽PCB上的绿色或是棕色，是阻焊漆（soldermask）的颜色。
这层是绝缘的防护层，可以保护铜线，也可以防止零件被焊到不正确的地方。
在阻焊层上另外会印刷上一层丝网印刷面（silkscreen）。
通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。
丝网印刷面也被称作图标面（legend）。
有白色图标面的绿色PCB没有图标面的棕色PCBPCB的种类单面板（Single-SidedBoards）我们刚刚提到过，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。
因为导线只出现在其中一面，所以我们就称这种PCB叫作单面板（Single-sided）。
因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。
双面板（Double-SidedBoards）来的。
层（件需要不同的电源供应，通常这类PCB会有两层以上的电源与电线层。
零件封装技术插入式封装技术（ThroughHoleTechnology）将零件安置在板子的一面，并将接脚焊在另一面上，这种技术称为「插入式（ThroughHoleTechnology，THT）」封装。
