无机结合料稳定土的间接抗拉强度试验方法

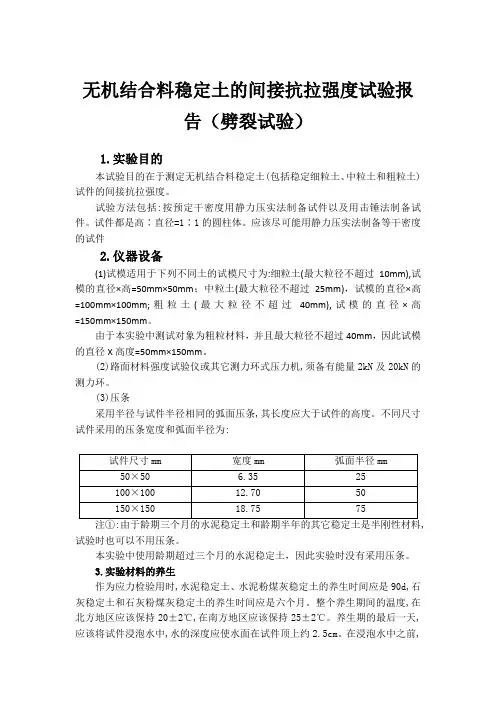

无机结合料稳定土的间接抗拉强度试验报告（劈裂试验）1.实验目的本试验目的在于测定无机结合料稳定土(包括稳定细粒土、中粒土和粗粒土)试件的间接抗拉强度。

试验方法包括:按预定干密度用静力压实法制备试件以及用击锤法制备试件。

试件都是高∶直径=1∶1的圆柱体。

应该尽可能用静力压实法制备等干密度的试件2.仪器设备(1)试模适用于下列不同土的试模尺寸为:细粒土(最大粒径不超过10mm),试模的直径×高=50mm×50mm；中粒土(最大粒径不超过25mm)，试模的直径×高=100mm×100mm;粗粒土(最大粒径不超过40mm),试模的直径×高=150mm×150mm。

由于本实验中测试对象为粗粒材料，并且最大粒径不超过40mm，因此试模的直径X高度=50mm×150mm。

(2)路面材料强度试验仪或其它测力环式压力机,须备有能量2kN及20kN的测力环。

(3)压条采用半径与试件半径相同的弧面压条,其长度应大于试件的高度。

不同尺寸试件采用的压条宽度和弧面半径为:,试验时也可以不用压条。

本实验中使用龄期超过三个月的水泥稳定土，因此实验时没有采用压条。

3.实验材料的养生作为应力检验用时,水泥稳定土、水泥粉煤灰稳定土的养生时间应是90d,石灰稳定土和石灰粉煤灰稳定土的养生时间应是六个月。

整个养生期间的温度,在北方地区应该保持20±2℃,在南方地区应该保持25±2℃。

养生期的最后一天,应该将试件浸泡水中,水的深度应使水面在试件顶上约2.5cm。

在浸泡水中之前,应再次称试件的质量。

在养生期间,试件的质量损失应该符合下列规定:小试件不超过1g;中试件不超过4g;大试件不超过10g 。

质量损失超过此规定的试件,应该作废。

4.试验步骤4.1将已浸水一昼夜的试件从水中取出,用软的旧布吸去试件表面的可见自由水,并称试件的质量。

4.2用游标卡尺量试件的高度H,准确到0.1mm 。

T 0805—1994 无机结合料稳定土的无侧限抗压强度试验方法1适用范围本方法适用于测定无机结合料稳定材料（包括稳定细粒土、中粒土和粗粒土）试件的无侧限抗压强度。

2仪器设备2.1标准养护室。

2.2 水槽：深度应大于试件高度50mm。

2.3压力机或文能试验机（页可用路面强度试验仪和测力计）：压力机应符合现行《液压式压力试验机》（GB/T 3722）及《试验机通用技术要求》（GB/T 2611）中的要求，其测量精度为±1%，同时应具有加载速率指示装置或加载速率控制装置。

上下压板平整并有足够刚度，可以均匀地连续加载卸载，可以保持固定荷载。

开机停机均灵活自如，能够满足试件吨位要求，且压力机加载速率可以有效控制在1mm/min。

2.4电子天平：量程15kg，感量0.1g：量程4000g,感量0.01g。

2.5量筒、拌和工具、大小铝盒、烘箱等。

2.6球形支座。

2.7 机油：若干。

3试件制备和养护3.1细粒土，试模的直径×高=φ50mm×50mm：中粒土，试模的直径×高=φ100mm×100mm；粗粒土，试模的直径×高=φ150mm×150mm。

3.2按照本规程T 0843—2009方法成型径高比为1:1的圆柱形试件。

3.3按照本规程T 0845—2009的标准养生方法进行7d的标准养生。

3.4将试件两顶面用刮刀刮平，必要时可用快凝水泥砂浆抹平试件顶面。

3.5为保证试验结果的可靠性和准确性，每组试件的数目要求为：小试件不少于6个；中试件不少于9个；大试件不少于13个。

4试验步骤4.1根据试验材料的类型和一般的工程经验，选择合适量程的测力计和压力机，试件破坏荷载应大于测力量程的20%且小于测力量程的80%。

球形支座和上下顶板涂上机油，使球形支座能够灵活转动。

4.2将已浸水一昼夜的试件从水中取出，用软布吸去试件表面的水分，并称试件的质量m4。

4无机结合料稳定土的无侧限抗压强度试验方法无机结合料稳定土的无侧限抗压强度试验方法是用于评估无机结合料对土体加固效果的试验方法。

以下是一种常用的试验方法：试验目的：评估无机结合料对土体加固效果，确定无机结合料稳定土的无侧限抗压强度。

试验设备和材料：1.无侧限抗压试验机2.试验模具及压实装置3.水分平衡器或烘箱4.取样器、密度块、容器等常规试验设备和材料5.试验土样和无机结合料样品试验步骤：1.根据需求，选择合适的试验土样和无机结合料样品进行试验。

2. 准备试验土样：根据需要的试验土样数量和尺寸，取样并将土样筛过20mm筛网。

3.将试验土样拌和无机结合料：将试验土样与预先确定的无机结合料按照一定比例（通常为10%-20%）拌和均匀。

4.将拌合好的试验土样进行压实：将拌合土样放入试验模具中，并使用压实装置对其进行压实，控制压实度为充实度的95%。

5.进行试验前的湿度调整：将压实土样放置在水分平衡器或烘箱中，经过一定时间使其达到稳定的水分含量（通常为试验土样的准确含水量）。

6.进行无侧限抗压强度试验：将试验土样取出，去除模具，然后在试验机上进行无侧限抗压试验。

先进行预应力加载，在规定速率下进行加荷，直到土样破坏，记录下土样的破坏荷载。

7.数据处理和分析：根据实验得到的破坏荷载和土样的几何尺寸计算得到无侧限抗压强度，并进行数据的统计与分析。

注意事项：1.试验前需准确选择试验土样和无机结合料样品，并确保其符合试验要求。

2.在拌和土样和压实过程中，应控制土样的含水量和压实度，以确保试验结果的准确性。

3.试验过程中要注意安全操作，严禁超过试验装置的标定荷载范围，避免引起设备破坏和人员伤亡。

4.试验结果应进行数据处理和分析，得出结论，并与其他试验结果进行对比和验证。

通过以上试验方法，可以评估无机结合料在稳定土中的加固效果，并计算得出无侧限抗压强度。

实验结果能够为无机结合料稳定土的工程应用提供有效的参考和依据。

JTJ 中华人民共和国行业标准 JTJ 057 一 94 公路工程无机结合料稳定材料试验规程Test Methods of Materials Stabilized with Inorganic Bin de rs f o r H i gh wayEngineering 1994-07-05 发布 1994-12-01 实施中华人民共和国交通部发布中华人民共和国行业标准公路工程无机结合料稳定材料试验规程Te s t M et hods of M aterials Stabilized with Inorganic Binders for Highway Engineering JTJ 057 一 94 主编单位 :交通部公路科学研究所批准单位 :交通部施行日期 :1994 年 12 月 1 日关于发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》的通知交公路发「1994 习631 (不另行文) 现批准发布交通行业标准《公路工程无机结合料稳定材料试验规程》、《公路工程集料试验规程》，编号分别为 JTJ 057-94 及 JTJ 058-94，自 1994 年 12月 1 日起实行。

1985年我部发布的《公路路面基层材料试验规程》同时废止。

以上规程由交通部公路科学研究所负责解释。

请各单位在使用过程中注意总结经验，及时将发现的问题和修改意见函告部公路科学研究所，以便修订时参考。

中华人民共和国交通部一九九四年七月五日目次1总则 (1)2无机结合料稳定土的含水量试验方法・................ ，•，••••一 32.1 洪干法(TO801-94) ........... 。

，， ......................... 一，.32.2 砂浴法(T0802-94) ......... 。

..................................?? 62.3 酒精法〔T0803--94)。

4、无机结合料稳定土的无侧限抗压强度试验方法(T0805—94)4.0.1 目的和适用范围本试验方法适用于测定无机结合料稳定土(包括稳定细粒土、中粒土和粗粒土)试件的无侧限抗压强度。

本试验方法包括:按照预定干密度用静力压实法制备试件以及用锤击法制备试件。

试件都是高∶直径=1∶1的圆柱体。

应该尽可能用静力压实法制备等干密度的试件①。

其它稳定材料或综合稳定土的抗压强度试验应参照本法。

注①:用击锤制备最大干密度的试件往往会遇到困难。

4.0.2 仪器设备(1)圆孔筛:孔径40mm、25mm(或20mm)及5mm的筛各一个。

(2)试模:适用于下列不同土的试模尺寸为:细粒土(最大粒径不超过10mm):试模的直径×高=50mm×50mm;中粒土(最大粒径不超过25mm):试模的直径×高=100mm×100mm;粗粒土(最大粒径不超过40mm):试模的直径×高=150mm×150mm。

(3)脱模器。

(4)反力框架:规格为400kN以上。

(5)液压千斤顶(200kN～1000kN)。

(6)夯锤和导管(同本规程3.0.2第(2)项)。

(7)密封湿气箱或湿气池放在能保持恒温的小房间内①。

(8)水槽:深度应大于试件高度50mm。

(9)路面材料强度试验仪或其它合适的压力机,但后者的规格应不大于200kN。

(10)天平:感量0.01g。

(11)台秤:称量10kg,感量5g。

(12)量筒、拌和工具、漏斗、大小铝盒、烘箱等。

注①:约6～8m2,高2m。

热天用空调保持恒温,冷天用温度控制器和电炉保持恒温。

4.0.3 试料准备将具有代表性的风干试料(必要时,也可以在50℃烘箱内烘干),用木锤和木碾捣碎,但应避免破碎粒料的原粒径。

将土过筛并进行分类。

如试料为粗粒土,则除去大于40mm的颗粒备用;如试料为中粒土,则除去大于25mm或20mm的颗粒备用;如试料为细粒土,则除去大于10mm的颗粒备用。

无机结合料稳定土的击实试验方法(T0804- 94)01 目的和适用范围00(1) 本试验法适用于在规定的试筒内，对水泥稳定土(在水泥00水化前)、石灰稳定土及石灰(或水泥)粉煤灰稳定土进行击实试00验，以绘制稳定土的含水量一干密度关系曲线，从而确定其最佳含0水量和最大干密度。

00(2 )试验集料的最大粒径宜控制在25mm以内，最大不得超00过40mm(圆孔筛)。

00(3 )试验方法类别。

本试验方法分三类，各类击实方法的主要00参数列于表3.0-1.0试验方法类别表 3. 0. 1002 仪器设备00(1 )击实筒:小型，内径l00mm、高127mm的金属圆筒，套环00高50mm，底座;中型，内径152mm,高170mm的金属圆筒，套环00高50mm，直径151mm和高50mm的筒内垫块，底座。

00(2) 击锤和导管:击锤的底面直径50mm，总质量4.5k g。

击锤在导管内的总行程为450mm 。

00(3) 天平:感量0.01 g,0(4 )台秤:称量15kg，感量5g,0(5 )圆孔筛:孔径40mm,2 5mm或20mm 以及5mm的筛各1个。

00(6 )量筒:50MI-l 00mI一和500mL的量筒各1个。

0(7 )直刮刀:长200-250mm 宽30mm和厚3mm，一侧开口的直刮刀，用以刮平和修饰粒料大试件的表面。

00(8) 刮土刀:长150^2 00mm、宽约20mm的刮刀。

用以刮平和修饰小试件的表面00(9 )工字型刮平尺:30mmX 50mm X3 10mm，上下两面和侧面均刨平。

00(1 0) 拌和工具:约400mm X 600mm X7 0mm 的长方形金属盘，拌和用平头小铲等。

0(1 1) 脱模器。

00(1 2) 测定含水量用的铝盒、烘箱等其它用具。

003试料准备00将具有代表性的风干试料(必要时，也可以在50'C烘箱内烘干)用木锤或木碾捣碎。

土均应捣碎到能通过5mm的筛孔。

土基检测标准流程作业指导书文件编号：HNHL--2019版本：第一版编制：审核：批准：2019年3月24日发布2019年4月1日实施湖南华隆检测有限公司检测项目1、砂的相对密实度试验2、粗粒土和巨粒土最大干密度试验(表面振动压实仪法)3、无机结合料稳定土的含水量试验(烘干法)4、无机结合料稳定土的含水量试验（酒精法）5、水泥或石灰稳定土中水泥或石灰剂量的测定（EDTA法）6、灌砂法测定压实度试验7、土基现场CBR值测试8、承载板测定土基回弹模量试验9、无机结合料稳定土的击实试验10、无机结合料稳定土的无侧限抗压强度试验11、无机结合料稳定土的间接抗拉强度试验（劈裂试验）砂的相对密实度试验一、执行标准：交通部《公路土工试验规程》JTJ051-93。

二、适用范围：适用于颗粒直径小于5mm的土，且粒径2mm~5mm的试样质量不大于试样总质量的15%。

三、仪器设备：电动相对密度仪，量筒，长颈漏斗，锥形塞,砂面拂平器,修土刀,电子天平。

四、试验步骤1．最大孔隙比的测定（1）取代表性试样约1.5kg，充分风干（或烘干），用手搓揉或用圆木棍在橡皮板上碾散，并拌和均匀。

（2）将锥形塞杆自漏斗下口穿入，并向上提起，使锥体堵住漏斗管口，一并放入体积为1000cm3的量筒中，使其下端与量筒底相接。

（3）称取试样700g，准确至1g，均匀倒入漏斗中，将漏斗与塞杆同时提高，移动塞杆使锥体略离开管口，管口应经常保持高出砂面约1~2cm，使试样缓缓且均匀分布地落入量筒中。

（4）试样全部落入量筒后取出漏斗与锥形塞，用砂面拂平器将砂面拂平，勿使量筒振动，然后测读砂样体积，估读至5cm3。

（5）以手掌或橡皮塞堵住量筒口，将量筒倒转，缓慢地转动量筒内的试样，并回到原来位置，如此重复几次，记下体积的最大值，估读至5cm3。

（6）取上述两种方法测得的较大体积值，计算最大孔隙比。

2．最小孔隙比的测定（1）取代表性试样约4kg，按操作步骤1-（1）处理。

无机结合料规程(JTJ057-94)第1章总则1.0.1 为给公路路面基层设计和施工所用种类无机结合料稳定土的质量指标和参数统一试验方法，特制定本规程。

1.0.2 本规程适用于水泥稳定土、石灰稳定土、水泥石灰综合稳定土、石灰粉煤灰稳定土、水泥粉煤灰稳定土和水泥石灰粉煤灰稳定土等无机结合料稳定材料以及石灰的化学分析。

1.0.3 应根据试验目的采用下列不同和取样方法。

可用下列方法之一将整个样品缩小到每个试验所需要的合适质量。

(1)四分法需要时应加清水使主样品变湿。

充分拌和主样品：在一块清洁、平整、坚硬的面上将料堆成一个圆锥体，用铲翻动此锥体并形成一个新锥体，这样重复进行三次，在形成每一个锥体堆时，铲中的料要放在锥顶，使滑动边部的那部分料尽可能分布均匀，使锥体的中心不移动。

将平头铲反复交错垂直插入最后一个锥体的顶部，使锥体顶变平，每次插入后提起铲时不要带有材料。

沿两个垂直的直径，将已变成平顶的锥体料堆分成四部分，尽可能使这四部分料的质量相同。

将对角的一对料(如一、三象限为一对，二、四象限为另一对)铲到一边，将剩余的一对料铲到一块。

重复上述拌和以及缩小的过程，直至达到要求的样品质量。

(2)用分料器法如果储料中含有粒径5mm以下的细料，材料应该是表面干燥的。

将材料充分拌和后通过分料器，保留一部分，将另一部分再次通过分料器。

这样重复进行，直至将原样品缩小到需要的质量。

1.0.4 本试验规程所涉及各类无机结合料稳定土的名称、定义应符合《公路路面基层施工技术规范》(JTJ034-93)的规定。

关闭此窗口第2章无机结合料稳定土的含水量试验方法2.1 烘干法(T0801-94)2.1.1 目的和适用范围本法是测定无机结合料稳定土含水量的标准方法。

在105~110摄氏度的条件下烘干到恒重的稳定土称为干稳定土，湿稳定土和干稳定土的质量之差与干稳定土的质量之比的百分率稳称为稳定土的含水量。

2.1.2 仪器设备2.1.2.1 对于稳定细粒土。
