三、钳压的操作方法 1、选择压模和连接管； 2、检查压接钳是否完整，并在活动部分涂润滑油，然后安装压模； 3、将导线用钢锯锯齐； 4、清洗导线和压接管内壁，除污垢及氧化物。首先用汽油将导线和连接管的接触面清洗干净，导线的清洗长度应为连接部分的1.25倍。
在导线表面和连接管的内壁涂一层凡士林油，再用钢丝刷刷净，除净氧化物，擦刷后应保留表面的油。 5、将两根导线分别从连接管的两端插入， 15~20㎜，然后将其端部用绑线扎紧。 6、将压接管放入压钳的压模中，并使两侧导线平直，按图所示压接。钢线和铝线从一端开始压接，依次向另一端交错压接。
液压
一、液压施工流程
大家学习辛苦了，还是要坚持
继续保持安静
6.背扣:传递较小的物体时使用。
二、压接施工前的检查
必须对各种液压管进行外观检查，不得弯曲、裂痕、锈蚀等缺陷。应对压接管的内、外径及长度进行测量并记好记录。导地线压接管的内、外径应许偏差见下表。
检查导地线的型号、规格及结构，应与设计图纸相符，且应符合国家标准。检查压接设备是否完好。
七、各种液压管的液压操作顺 1、钢绞线的液压部位及操作顺序如图：
2、钢绞线耐张管的液压部位及操作顺序如图：
3、钢芯铝绞线对接式钢管及铝管液压部位及操作顺序的下图。其操作程序：其顺序钢绞线直接管相同。
4、钢芯铝绞线耐张管压接操作顺序
八、液压操作
1、使用的钢模必须与被压管相匹配，钢模外型尺寸与液压机相配套；
钢芯铝绞线从中间开始，压完一端以后向另一端压接。压接时按表中规定的深度和压口数进行压接。 7、压接时，每个压坑应一次压完，并应注意压口达到规定的深度。即压到上、下相接触为止。
静压一分钟后，既可松开压钳，进行下一个压口。

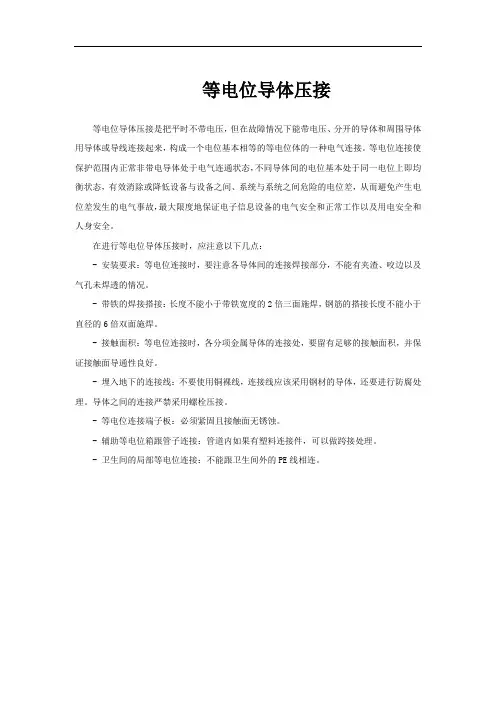

等电位导体压接

等电位导体压接
等电位导体压接是把平时不带电压，但在故障情况下能带电压、分开的导体和周围导体用导体或导线连接起来，构成一个电位基本相等的等电位体的一种电气连接。

等电位连接使保护范围内正常非带电导体处于电气连通状态，不同导体间的电位基本处于同一电位上即均衡状态，有效消除或降低设备与设备之间、系统与系统之间危险的电位差，从而避免产生电位差发生的电气事故，最大限度地保证电子信息设备的电气安全和正常工作以及用电安全和人身安全。

在进行等电位导体压接时，应注意以下几点：
- 安装要求：等电位连接时，要注意各导体间的连接焊接部分，不能有夹渣、咬边以及气孔未焊透的情况。

- 带铁的焊接搭接：长度不能小于带铁宽度的2倍三面施焊，钢筋的搭接长度不能小于直径的6倍双面施焊。

- 接触面积：等电位连接时，各分项金属导体的连接处，要留有足够的接触面积，并保证接触面导通性良好。

- 埋入地下的连接线：不要使用铜裸线，连接线应该采用钢材的导体，还要进行防腐处理。

导体之间的连接严禁采用螺栓压接。

- 等电位连接端子板：必须紧固且接触面无锈蚀。

- 辅助等电位箱跟管子连接：管道内如果有塑料连接件，可以做跨接处理。

- 卫生间的局部等电位连接：不能跟卫生间外的PE线相连。

导线的连接和绝缘的恢复ppt课件
