凿岩爆破与井巷掘进
一、凿岩 （二）凿岩设备 1. 冲击式凿岩机：
按动力不同可分为 风动 电动 内燃 液压 按重量不同有 轻型 中型 重型
按工作方式不同则可分 手持式 气腿式 伸缩式 柱架式
• 当钎头在冲击力作用下凿到岩石上时，钎刃便切入其中。 此时，钎刃下方和旁侧的岩石被破坏，形成一条凿沟Ⅰ －Ⅰ • 随后将钎头转动一个角度，再进行下一次冲击，形成凿 沟Ⅱ－ Ⅱ 。如果钎头的冲击力足够大，凿沟之间的扇 形岩体，在凿Ⅱ － Ⅱ凿沟的同时，就会被剪切或震碎。 • 当上述过程不断被重复，钎头便不断凿碎岩石；破碎后 的岩粉不断被压气或压力水排出孔外，即可形成圆形炮 眼。
导爆索起爆法 电雷管起爆法
导 火 索 起 爆 法
三、起爆器材和起爆方法
加工起爆药包

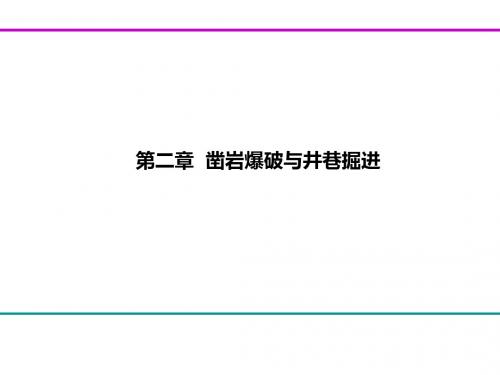

第二章 凿岩爆破与井巷掘进
第一节 凿岩爆破 一、凿岩 二、矿用炸药 三、起爆器材和起爆方法 第二节 矿山井巷工程 第三节 井巷掘进 一、井巷掘进施工特点 二、井巷掘进工序 3
第二节 矿山井巷工程

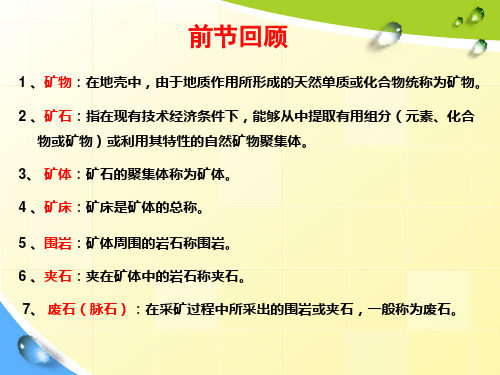

金属矿床多数都是埋藏在地下。 出露地表或埋藏较浅 露天开采 埋藏较深 地下开采 为了将埋藏较深的金属矿床开采出来，必须从地面到矿床掘进 一系列井巷，使矿段与地面联通起来，这些井巷统称为矿山井 巷。
二、矿用炸药
炸药是一种化合物或混合物。在一定的外能作用下，能够发生高 速的放热反应，物态参数急剧变化，产生大量气体，释放出大量 热能，因而对周围介质产生强烈的机械作用，即所谓爆炸。 有限空间里大量高温气体急剧膨胀对岩石产生破坏。
二、矿用炸药
二、矿用炸药
目前我国矿用炸药主要是硝铵类炸药、硝化甘油炸药和乳
• 钎杆带动钎头做旋转运动、往复运动。达到破岩的目的。
• 2.凿岩台车 • 一种提高凿岩效率，减轻工人劳动强度，实现凿岩操作机械化的 专用设备。在台车上一般都安装有两台或两台以上的凿岩机，分 别叫双机，三机或多机台车
井巷工程：凿岩机钎子
第四章 钻眼机具
第四章 钻眼机具
钎杆：承受活塞冲击力和回转力矩，传递到钎头上去的细 长杆体。
两种：中空六角形和中空圆形。 材料：钎钢。中空8铬、中空55硅锰钢、中空40硅钼钒。 钎尾：承受和传递能量的部位，钎尾规格和淬火硬度对凿 岩速度有很大的影响。 钎肩：六角形钎杆用环行钎肩，圆形钎杆用耳形钎肩。
第四章 钻眼机具
②钎头结构参数指标
刃角：钎头两个刃面夹角，一般90°～120°，多为110°； 隙角：钎头体两侧面夹角，3°，球齿钎头7°； 钎刃：端面为一字型做成曲率为18㎜的弧型，球齿钎头周边 齿向外倾斜30°～35°； 钎头直径：38～43㎜，保证药卷装入炮眼； 排粉沟：布置在钎头顶端和侧面的排出底部岩浆的沟槽。 钎头材料：除硬质合金片外的钎头部分称为钎头体，合金 钢。镶嵌在钎头上的硬质合金为钨钴类合金。炭化钨高硬 度、高耐磨性、高抗压强度，钴韧性好。
第四章 钻眼机具
三、凿岩机钎子 钻眼工具是安装在钻眼机械上用以破碎岩石的工具，
在凿岩机上使用的叫钎子。 两种：组合钎子和整体钎子
(a)组合钎子 1-钎头；2-钎梢；3-钎身；4-钎肩；5-钎尾；6-中心水孔
(b)整体钎子 1-钎头；2-Байду номын сангаас杆；3-钎肩；4-钎尾
第四章 钻眼机具
①钎头：钎头形状,一字型、十字型和球齿钎头。
项目二 凿岩爆破技术
D
一字形
十字形
球齿形
(一)钎头
• ②性能参数 • 刃角一般为900-1100之间 ；刃弧高度为45mm ；隙角一般为 3 0 左右，隙角的作用 是减小钎头与眼壁之间的摩擦；起始刃 宽0.5mm-1mm之间。 • ③钎头的规格 • 地质勘探中常用钎头的直径为 36-42mm 。
(一)钎头
• 3、钎头的材质
• 修磨的砂轮最好采用绿色碳化硅，粒度为36—46目，线速度为
12--15m/s，修磨应采用湿磨。
(二)钎杆
• 它包括钎杆、钎肩、钎尾、钎销。 • 钎杆的材质为钎钢。
• 钎杆破损：在凿岩过程中，钎杆的损坏形式较多，如钎尾的堆
项与炸顶、钎肩磨损以及折断。钎杆折断是钎杆的主要破坏形 式。 • 钎杆折断的类型：钎杆折断按其性状可分为疲劳折断和脆性折 断两种。
• 专用的有点火筒、铁皮三通、电点火头
3、评价
• 火雷管起爆法最简单，成本最低
• 用于简单起爆，起爆要求不高的爆破，如民采小矿山、
工程施工工地、二次爆破等
• 缺点：
– 必须在现场点火起爆，安全性差
– 可控性差，不能实现微差起爆
– 导火索燃烧时烟气量大，污染环境
• 现在正规爆破少用
电雷管起爆法
1、瞬发电雷管
评价
• 秒延期电雷管用得不多，相邻炮孔间不能 用秒延期电雷管，只有互无干扰的爆区或 排孔间可以用 • 段别少，不同段的雷管颜色不同，长短也 不同，容易区别
二、什么是爆破
• 爆破是利用炸药在爆炸瞬间释放出的巨大能 量，加快工程进度的一种技术。 • 爆破也是一门比较复杂的边缘学科。随着科 学技术的进步、国民经济的发展的需求，爆
破技术有了很大发展。
三、爆破技术的主要应用
井巷工程施工机械有哪些
井巷工程施工机械有哪些1.挖掘机挖掘机是井巷工程中最常见的机械设备之一，主要用于挖土、平整地面和移动材料。
根据工程需要，挖掘机可以分为轮式挖掘机和履带挖掘机两种类型。
轮式挖掘机适用于较平坦的场地，而履带挖掘机具有更好的通过能力，适用于复杂地形。
挖掘机的斗容量和功率大小不同，可以满足各种工程需求。
2.钻机钻机也是井巷工程中常用的设备之一，主要用于钻孔和挖掘深井。
钻机根据钻孔深度和岩石硬度的不同，可分为手持钻机、坚硬岩石钻机和深孔钻机等不同类型。
钻机通常配备有各种钻头，可以满足不同工程的需求。
3.打桩机打桩机是井巷工程中用于打桩和固定地基的机械设备，主要包括静压桩机、动压桩机和旋挖钻机等。
静压桩机适用于普通土层和软土层，动压桩机适用于大桩径和深孔打桩，旋挖钻机适用于现浇桩和钢筋混凝土桩。
打桩机可根据需要选择不同类型和规格的打桩头，提高施工效率和质量。
4.混凝土搅拌机混凝土搅拌机是井巷工程中用于搅拌混凝土的机械设备，主要包括强制混凝土搅拌机和自倾式混凝土搅拌机两种类型。
强制混凝土搅拌机适用于生产预拌混凝土，自倾式混凝土搅拌机适用于现场搅拌混凝土。
混凝土搅拌机可以根据工程需要调整搅拌时间和转速，保证混凝土质量。
5.运输设备井巷工程中常用的运输设备包括吊车、卡车、叉车和输送带等。
吊车用于吊装各种重型设备和材料，卡车用于运输各种材料和设备，叉车用于搬运重物和装卸货物，输送带用于自动输送各种物料。
运输设备可以提高工程的运输效率和安全性。
总的来说，井巷工程施工机械设备种类繁多，每种设备都有其特定的用途和优势。
在施工过程中，施工单位可以根据工程需求和场地条件选择合适的机械设备，提高施工效率和质量，保证工程顺利进行。
同时，在使用机械设备时，施工单位需要根据相关规定进行维护和保养，确保设备的正常运转和安全性。
井巷工程-2-1-第2章钻眼爆破
2
（2）机械掘进法
3
钻爆法施工：冲击式（硬岩），旋转式（煤、软岩）
掘进工序：钻眼——装药联线——放炮通风——装岩运输 ——支护 工具设备：凿岩机——炸药——局部扇风机—— 装岩机 ——锚、喷、网、架
煤电钻——雷管、放炮器——风筒—— 矿车电机车、 矿车
浅 孔：深度小于2.5m，直径小于42mm；
教材第58页思考题第2、3、4题
55
电压127v，功率1.2~2.0kW（多为1.2kW），转速2700转/分。 外壳为铝合金铸造，密封防爆。
⑶ 轴推力：人力推顶 。
36
ZM系列矿用隔爆型手持式煤电钻
[适用范围] 本系列煤电钻适用于煤矿井下及其周围介质中有甲 烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压为 127V的供电网络中，在回采及掘进工作面对中硬和硬煤层钻眼之用。 [产品特点] 1、结构紧凑，型式多样，有普通型、强力型、湿式型 等。 2、扭矩大，适合中硬和硬煤层钻眼。
冲击式凿岩是由冲击式凿岩机冲击机构产生的冲击能撞击活塞， 进而撞击钎杆，并以应力波的形式将能量传递给岩石，达到破岩 的目的。
9
（1）首次冲击，在孔底形成凿痕I，钎头转到II位置；
（2）二次冲击，在形成BB凿痕的同时，剪 碎了两个IOII范围内的岩石，这是根据岩石 抗剪强度比抗压强度小（1/8~1/12）得多的原 理；
41
42
二、压缩空气的基本生产过程
43
二、空气压缩选型
44
45
四 钻眼工具
一、凿岩机的钎子
1. 整体钎子：
46
2. 组合钎子
一字形：速度快、制造和修磨简单、磨损快、易夹钎。 十字形：速度慢、孔圆，制造和修磨复杂，用料多。 ⑴ 钎头 球齿形：硬岩钻眼 材料 钎头体：合金钢，55SiMnMo、40MnMoV。 钎 刃： 钨钴类合金 。
（2）机械掘进法
3
钻爆法施工：冲击式（硬岩），旋转式（煤、软岩）
掘进工序：钻眼——装药联线——放炮通风——装岩运输 ——支护 工具设备：凿岩机——炸药——局部扇风机—— 装岩机 ——锚、喷、网、架
煤电钻——雷管、放炮器——风筒—— 矿车电机车、 矿车
浅 孔：深度小于2.5m，直径小于42mm；
教材第58页思考题第2、3、4题
55
电压127v，功率1.2~2.0kW（多为1.2kW），转速2700转/分。 外壳为铝合金铸造，密封防爆。
⑶ 轴推力：人力推顶 。
36
ZM系列矿用隔爆型手持式煤电钻
[适用范围] 本系列煤电钻适用于煤矿井下及其周围介质中有甲 烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压为 127V的供电网络中，在回采及掘进工作面对中硬和硬煤层钻眼之用。 [产品特点] 1、结构紧凑，型式多样，有普通型、强力型、湿式型 等。 2、扭矩大，适合中硬和硬煤层钻眼。
冲击式凿岩是由冲击式凿岩机冲击机构产生的冲击能撞击活塞， 进而撞击钎杆，并以应力波的形式将能量传递给岩石，达到破岩 的目的。
9
（1）首次冲击，在孔底形成凿痕I，钎头转到II位置；
（2）二次冲击，在形成BB凿痕的同时，剪 碎了两个IOII范围内的岩石，这是根据岩石 抗剪强度比抗压强度小（1/8~1/12）得多的原 理；
41
42
二、压缩空气的基本生产过程
43
二、空气压缩选型
44
45
四 钻眼工具
一、凿岩机的钎子
1. 整体钎子：
46
2. 组合钎子
一字形：速度快、制造和修磨简单、磨损快、易夹钎。 十字形：速度慢、孔圆，制造和修磨复杂，用料多。 ⑴ 钎头 球齿形：硬岩钻眼 材料 钎头体：合金钢，55SiMnMo、40MnMoV。 钎 刃： 钨钴类合金 。
井巷凿岩技术与设备
井巷断面形状和尺寸
不同的井巷断面形状和尺寸对凿岩方法的选择有影响。
施工队伍的技术水平
施工队伍的技术水平决定了能够采用的凿岩方法和设备。
常见凿岩方法比较与优缺点
使用钻机钻孔，然后装药爆破，具有施工速度快、成本低等优点，但噪音大、粉尘多，对围岩扰动大。 钻爆法 使用挖掘机、装载机等机械直接挖掘破碎岩石，适用于软岩和破碎带，但挖掘速度慢，对设备磨损严重。 机械破岩法 利用高压水射流冲击破碎岩石，无粉尘、噪音小，但设备成本高，破岩效率相对较低。 水射流破岩法
操作规程及安全要求
操作人员需经过专业培训，熟悉设备结构、性能及操作规程。 在操作前，应对设备进行检查，确保各部件完好、紧固件无松动。 严格按照操作规程启动、运行和停止设备，避免违规操作引发事故。 在设备运行过程中，应密切关注设备状况，发现异常及时停机检查。
设备维护保养周期和内容
日常维护
每日对设备进行清洁、润滑、紧固等常规维护，保持设备良好状态。
辅助设备及其作用
泥浆泵 空压机 发电机组 钻塔和井架 向钻孔内注入泥浆，起到冷却钻头、携带岩屑和护壁的作用。 为气动钻机提供压缩空气动力。 为液压钻机和电动钻机提供电力。 用于支撑和固定钻机、钻具等设备的钢结构架。
井巷凿岩技术原理与方法
单击此处添加文本具体内容，简明扼要地阐述你的观点
岩石破碎机理分析
实例一：某矿山开采项目应用情况
该矿山位于山区，地质条件复杂，需要开采多种矿石。
项目背景
采用先进的凿岩设备和技术，如液压凿岩机、深孔钻机等，进行高效、精准的钻孔作业。
凿岩技术应用
提高了开采效率，降低了工人劳动强度，减少了安全隐患，取得了显著的经济效益和社会效益。
应用效果
实例二：某隧道工程应用情况
井巷掘进的主要施工方法模版
井巷掘进的主要施工方法模版井巷掘进是地下工程中常见的一种施工方法，用于开挖井巷和隧道。
本文将介绍井巷掘进的主要施工方法。
一、传统井巷掘进方法1. 钻孔法：通过钻孔设备在地下进行钻孔，然后利用爆破等方式将岩层破坏，再进行挖掘和支护。
这种方法适用于硬岩层。
2. 挖掘法：通过挖掘机等设备进行井巷的挖掘工作。
这种方法适用于软岩层和土层。
3. 隧道掘进机法：利用隧道掘进机进行井巷的开挖工作。
隧道掘进机是一种专门用于隧道掘进的机械设备，具有高效、自动化等优点。
二、新型井巷掘进方法1. 盾构掘进法：盾构机是一种专门用于隧道掘进的设备，通过控制盾构机的推进和开挖部分，实现井巷的开挖工作。
盾构机具有高效、安全等优点，广泛应用于地铁、隧道等项目。
2. 全断面井巷掘进法：全断面井巷掘进法是一种结合了钻孔法和挖掘法的方法。
通过使用全断面开挖机进行井巷的开挖工作，可以实现连续掘进，提高施工效率。
3. 冲击井巷掘进法：冲击井巷掘进法是一种利用冲击波破坏岩层的方法。
通过在井巷前方放置炸药，并引爆炸药，产生冲击波，将岩层破坏，实现井巷的开挖工作。
这种方法适用于硬岩层。
三、井巷掘进的施工步骤1. 前期准备工作：包括确定井巷的位置和线路，制定施工方案，进行地质勘查和水文勘查，准备施工设备和材料等。
2. 施工准备工作：包括搭建施工场地，安装施工设备，进行安全防护等。
3. 井巷开挖工作：根据选定的井巷掘进方法，进行井巷的开挖工作。
具体方法包括钻孔破碎法、挖掘法、盾构法等。
4. 支护工作：根据施工过程中遇到的地质条件，对井巷进行支护工作，保证井巷的稳定和安全。
5. 清理工作：清理井巷内的碎石、泥浆等杂物，保持井巷的通畅。
6. 后期修复工作：根据需要进行井巷的修复和恢复工作。
四、井巷掘进的施工安全措施1. 安全教育：对施工人员进行安全教育和培训，使其具备必要的安全知识和技能。
2. 安全防护：根据施工环境和风险，采取必要的安全防护设施，包括安全帽、安全绳、呼吸器等。
井巷掘进新技术新装备及工艺
第七页，共110页。
2.2 连续采煤机快速掘进技术
（1） 双巷及多巷快速掘进与支护
采用双巷或多巷掘进，掘进与支护平行作业，掘进效率高，掘进速
度快，月进尺1000m以上。
目前主要有两种配套作业线：
作业线1：连续采煤机+锚杆钻车+梭车+ 给料破碎机+带式输送机；
作业线2：连续采煤机+锚杆钻车+ 连续运输系统+带式输送机；
技术特点
（1）实现掘进与支护平行作业； （2）支护工作中增加临时支护工序；
（3）应用较为破碎的巷道顶板条件。
第六页，共110页。
2.2 连续采煤机快速掘进技术
连续采煤机快速掘进技术是近年来我国引进发展 可用于煤巷快速掘进的一种先进工艺技术，是一种 新型的巷道掘进设备，具有巷道掘进速度快、成型
好、掘进工艺简单等优点。 巷道掘进方式主要以双巷和多巷掘进为主。
第八页，共110页。
2.2 连续采煤机快速掘进技术
作业线1：
a、设备
给料破碎机
梭车
铲车
连续采煤机
锚杆钻车
第九页，共110页。
2.2 连续采煤机快速掘进技术 b、工艺与设备布置
技术特点：
①适用于煤层赋存稳定的近水平中厚煤层；
②要求顶板为一般稳定顶板； ③底板要求稳固、平整、无积水； ④每隔60～80m需掘联巷，巷道宽度大于。
（四）工程实践
➢ 巷道进尺： 1月10日～3月12日，700m巷道完工并准确实现贯通，耗 时52天。 平均单进，最高日进尺（ 3月4日）。 综合单进404m/月。
第四十二页，共110页。
三、岩巷快速掘进技术
第二条试验巷道施工情况
➢ 巷道名称：张集矿1415A高抽巷。
2.2 连续采煤机快速掘进技术
（1） 双巷及多巷快速掘进与支护
采用双巷或多巷掘进，掘进与支护平行作业，掘进效率高，掘进速
度快，月进尺1000m以上。
目前主要有两种配套作业线：
作业线1：连续采煤机+锚杆钻车+梭车+ 给料破碎机+带式输送机；
作业线2：连续采煤机+锚杆钻车+ 连续运输系统+带式输送机；
技术特点
（1）实现掘进与支护平行作业； （2）支护工作中增加临时支护工序；
（3）应用较为破碎的巷道顶板条件。
第六页，共110页。
2.2 连续采煤机快速掘进技术
连续采煤机快速掘进技术是近年来我国引进发展 可用于煤巷快速掘进的一种先进工艺技术，是一种 新型的巷道掘进设备，具有巷道掘进速度快、成型
好、掘进工艺简单等优点。 巷道掘进方式主要以双巷和多巷掘进为主。
第八页，共110页。
2.2 连续采煤机快速掘进技术
作业线1：
a、设备
给料破碎机
梭车
铲车
连续采煤机
锚杆钻车
第九页，共110页。
2.2 连续采煤机快速掘进技术 b、工艺与设备布置
技术特点：
①适用于煤层赋存稳定的近水平中厚煤层；
②要求顶板为一般稳定顶板； ③底板要求稳固、平整、无积水； ④每隔60～80m需掘联巷，巷道宽度大于。
（四）工程实践
➢ 巷道进尺： 1月10日～3月12日，700m巷道完工并准确实现贯通，耗 时52天。 平均单进，最高日进尺（ 3月4日）。 综合单进404m/月。
第四十二页，共110页。
三、岩巷快速掘进技术
第二条试验巷道施工情况
➢ 巷道名称：张集矿1415A高抽巷。
第X章 凿岩机械及工具
第X章凿岩机械及工具第一节凿岩机械的类型凿岩机是用来施工钻眼的工具。
它在岩层上钻凿出炮眼，以便放入炸药去炸开岩石，从而完成开采石料或其它工程。
在井巷掘进中采用的凿岩机主要有3种：风动凿岩机、电动凿岩机和液压凿岩机。
目前我矿所用凿岩机主要为风动凿岩机。
风动凿岩机可分为手持式、气腿式、向上式和导轨式4种类型；电动凿岩机可分为手持式、气腿式和向上式3种类型；液压凿岩机可分为支腿式、轻（重）型导轨式3种类型。
风动凿岩机1、风动凿岩机由柄体、气缸、机头、气腿、水管、注油器等部分组成，它们共同构成凿岩机的冲击、转钎、排粉、推进、润滑和操纵机构，这种凿岩机结构简单、维修方便、操作灵活，在岩巷掘进中应用广泛。
风动凿岩机在操作时有用人手扶持的，称为手持式凿岩机；有利于气动支腿的，称为气腿式凿岩机（如图所示）；有利用气动柱架导轨的，称为柱架导轨式凿岩机；也有在一台车架上装有一至数只凿岩机的，称为凿岩台车。
气腿式凿岩机实图内燃式凿岩机实图电动式凿岩机实图手持式凿岩机要有很大的力气扶持，剧烈的振动直接传于人身，使人很容易疲劳，影响健康，目前属于淘汰产品。
气腿式凿岩机是由一气腿代替人力顶着凿岩机工作，从而大大减轻工人的劳动强度。
内燃凿岩机的主要优点是携带方便。
柱架导轨式凿岩机在导轨上行走，钻凿范围有一定限制。
凿岩台车有履带式、轮胎式和轨道式，它们都有专门设计的专用地盘，上面安装一至数只凿岩机，从不同的方向和角度同时进行钻凿工作，大多用在采矿的坑道内和隧道内。
液压凿岩机是近几年来出现的一种新型凿岩机，基本可以分为二种类型：一种是小型手持式，其冲击能量较小，主要是用来代替传统的风镐，大多数与小型挖掘——装载机、液压工程车等配套使用；另一种是大型机载式，这类液压凿岩机大多是以液压挖掘机的反铲作业装置为基础，将反铲斗换装成凿岩机进行工作，由挖掘机驾驶员在驾驶室内进行操作。
此类凿岩机的能量较大，一般在1~6kN·m 范围内。
井巷掘进新技术新装备及工艺
新汶矿业 神东煤炭集团
三、岩巷快速掘进技术 3.3 岩巷盾构机掘进（TBM）
盾构机在国内隧道掘进中，取得了月最高进尺1034m的好成绩。
三、岩巷快速掘进技术
（一）工作原理
利用旋转刀盘上的滚刀挤压剪切破岩，由悬臂掘进机的“ 刨削” 优化为“磨削” 。 通过旋转刀盘上的铲斗齿卷起石渣，落入主机皮带机上向
履带式行走，作为可弯曲胶带机的牵引头车。
2.3 掘锚一体机快速掘进技术
定点弯曲，跟随连续采煤机、掘锚机的转 弯、开掘硐室要求。 变频电动滚筒多点驱动。 特制可弯曲胶带。 前进、退机采用联动控制，不需人工干预。 可弯曲胶带转载机
2.3 掘锚一体机快速掘进技术 自移动力站
变频器用于驱动胶带。 在自移机尾的刚性架上移动，采用销齿驱动，牵引可弯曲胶带机后退。
板支护机械化，劳动强度低；
作业线2：
② 需要设计调机硐室（可兼作 探放水硐室）； ③ 巷道月进尺500～600m。
2.3 掘锚一体机快速掘进技术
掘锚一体机是指将掘装 功能与锚杆钻机的钻锚支护 功能有机的结合在一起，构 成整体的掘锚装备，实现切 割、装运、行走、锚杆支护 于一体，达到掘、支平行作 业，快速掘进。 同连续采煤机和锚杆钻车 交叉换位施工相比，掘锚一 体化技术适用范围更广；同 悬臂式掘进机作业线相比， 掘锚联合机组的掘进工效是 前者的2倍以上。
三、岩巷快速掘进技术
（四）工程实践
（2）配套运输系统 连续化排矸系统： 采区配套专用排矸皮带运 输系统，混合立井中布置一 套9t矸石箕斗，专用于提矸 ，实现排矸连续化。 多元化辅助运输： 平巷运输采用防爆蓄电池 机车，采区内部采用单轨吊 运输。
刀盘安装图
撑靴安装图
主驱动电机安装图
三、岩巷快速掘进技术 3.3 岩巷盾构机掘进（TBM）
盾构机在国内隧道掘进中，取得了月最高进尺1034m的好成绩。
三、岩巷快速掘进技术
（一）工作原理
利用旋转刀盘上的滚刀挤压剪切破岩，由悬臂掘进机的“ 刨削” 优化为“磨削” 。 通过旋转刀盘上的铲斗齿卷起石渣，落入主机皮带机上向
履带式行走，作为可弯曲胶带机的牵引头车。
2.3 掘锚一体机快速掘进技术
定点弯曲，跟随连续采煤机、掘锚机的转 弯、开掘硐室要求。 变频电动滚筒多点驱动。 特制可弯曲胶带。 前进、退机采用联动控制，不需人工干预。 可弯曲胶带转载机
2.3 掘锚一体机快速掘进技术 自移动力站
变频器用于驱动胶带。 在自移机尾的刚性架上移动，采用销齿驱动，牵引可弯曲胶带机后退。
板支护机械化，劳动强度低；
作业线2：
② 需要设计调机硐室（可兼作 探放水硐室）； ③ 巷道月进尺500～600m。
2.3 掘锚一体机快速掘进技术
掘锚一体机是指将掘装 功能与锚杆钻机的钻锚支护 功能有机的结合在一起，构 成整体的掘锚装备，实现切 割、装运、行走、锚杆支护 于一体，达到掘、支平行作 业，快速掘进。 同连续采煤机和锚杆钻车 交叉换位施工相比，掘锚一 体化技术适用范围更广；同 悬臂式掘进机作业线相比， 掘锚联合机组的掘进工效是 前者的2倍以上。
三、岩巷快速掘进技术
（四）工程实践
（2）配套运输系统 连续化排矸系统： 采区配套专用排矸皮带运 输系统，混合立井中布置一 套9t矸石箕斗，专用于提矸 ，实现排矸连续化。 多元化辅助运输： 平巷运输采用防爆蓄电池 机车，采区内部采用单轨吊 运输。
刀盘安装图
撑靴安装图
主驱动电机安装图
