《欧姆定律》试题选讲

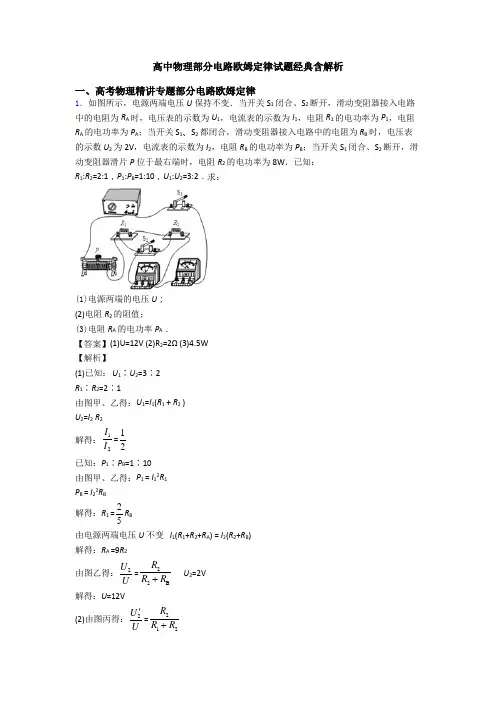

高中物理部分电路欧姆定律试题经典含解析一、高考物理精讲专题部分电路欧姆定律1．如图所示，电源两端电压U 保持不变．当开关S 1闭合、S 2断开，滑动变阻器接入电路中的电阻为R A 时，电压表的示数为U 1，电流表的示数为I 1，电阻R 1的电功率为P 1，电阻R A 的电功率为P A ；当开关S 1、S 2都闭合，滑动变阻器接入电路中的电阻为R B 时，电压表的示数U 2为2V ，电流表的示数为I 2，电阻R B 的电功率为P B ；当开关S 1闭合、S 2断开，滑动变阻器滑片P 位于最右端时，电阻R 2的电功率为8W ．已知：R 1:R 2=2:1，P 1:P B =1:10，U 1:U 2=3:2．求：(1)电源两端的电压U ；(2)电阻R 2的阻值；(3)电阻R A 的电功率P A ．【答案】(1)U=12V (2)R 2=2Ω (3)4.5W【解析】(1)已知： U 1∶U 2=3∶2R 1∶R 2=2∶1由图甲、乙得：U 1=I 1(R 1 + R 2 )U 2=I 2 R 2 解得：12I I =12已知：P 1∶P B =1∶10由图甲、乙得：P 1 = I 12R 1P B = I 22R B解得：R 1 =25R B 由电源两端电压U 不变 I 1(R 1+R 2+R A ) = I 2(R 2+R B )解得：R A =9R 2 由图乙得：2U U =22BR R R + U 2=2V 解得：U =12V(2)由图丙得：2U U '=212R R R +解得：U 2' = 4VP 2=8WR 2 =222U P '=2(4V)8W= 2Ω (3)由U 1∶U 2=3∶2解得：U 1=3VU A =U －U 1=9VR A =9R 2=18ΩP A =2A AU R =4.5W 【点睛】本题是有关欧姆定律、电功率的综合计算题目．在解题过程中，注意电路的分析，根据已知条件分析出各种情况下的等效电路图，同时要注意在串联电路中各物理量之间的关系，结合题目中给出的已知条件进行解决．2．在如图所示的电路中，电源内阻r =0.5Ω，当开关S 闭合后电路正常工作，电压表的读数U =2.8V ，电流表的读数I =0.4A 。

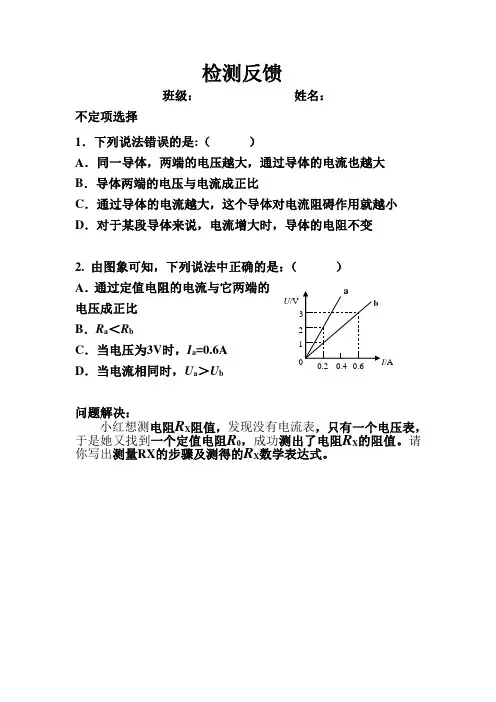

I /A U /V 检测反馈
班级： 姓名：
不定项选择
1．下列说法错误的是:（ ）
A ．同一导体，两端的电压越大，通过导体的电流也越大
B ．导体两端的电压与电流成正比
C ．通过导体的电流越大，这个导体对电流阻碍作用就越小
D ．对于某段导体来说，电流增大时，导体的电阻不变
2. 由图象可知，下列说法中正确的是：（ ）
A ．通过定值电阻的电流与它两端的
电压成正比
B ．R a ＜R b
C ．当电压为3V 时，I a =0.6A
D ．当电流相同时，U a ＞U b
问题解决：
小红想测电阻R X 阻值，发现没有电流表，只有一个电压表，于是她又找到一个定值电阻R 0，成功测出了电阻R X 的阻值。

请你写出测量RX 的步骤及测得的R X 数学表达式。

作业：
1. 有一个电阻为10Ω的电铃，正常工作时的电压为6V，若手边只有一个15V的电源，要使电铃正常工作，需要给电铃串联一个多大的电阻？
写出解题思路：
解：
2．如图所示，R1=12Ω，R3=8Ω，电源电压保
持不变。

当开关S2、S3断开，S1闭合时，电
流表示数为0.6A；当开关S1、S2、S3都闭合
时，电流表示数为2.5A。

求：（1）电源电压；（2）R2的阻值。

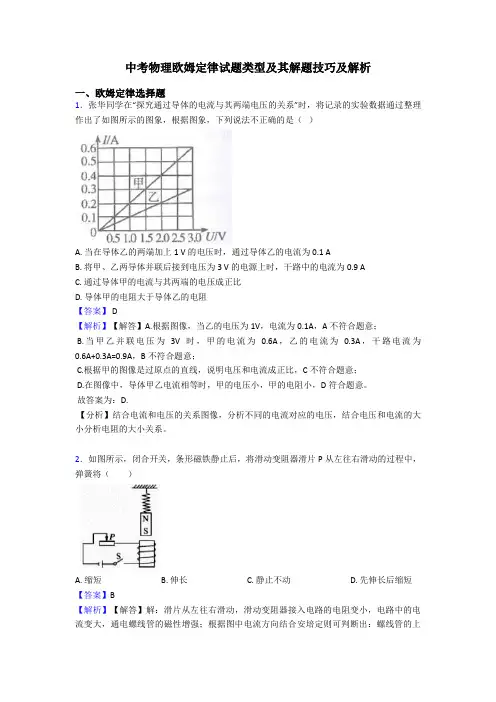

中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。

故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。

2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

故答案为：B。

【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。

AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。

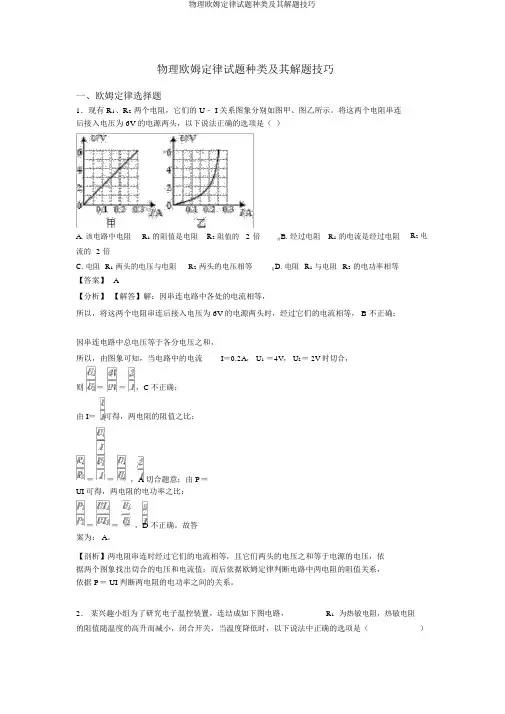

物理欧姆定律试题种类及其解题技巧一、欧姆定律选择题1．现有 R1、R2两个电阻，它们的 U﹣ I 关系图象分别如图甲、图乙所示。

将这两个电阻串连后接入电压为 6V 的电源两头，以下说法正确的选项是（）A. 该电路中电阻R1的阻值是电阻R2阻值的 2 倍B. 经过电阻R1的电流是经过电阻R2电流的 2 倍C. 电阻R1两头的电压与电阻R2两头的电压相等D. 电阻R1与电阻R2的电功率相等【答案】A【分析】【解答】解：因串连电路中各处的电流相等，所以，将这两个电阻串连后接入电压为 6V 的电源两头时，经过它们的电流相等， B 不正确；因串连电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A， U1＝4V， U2＝ 2V 时切合，则＝＝，C不正确；由 I＝可得，两电阻的阻值之比：＝＝＝，A 切合题意；由 P＝UI 可得，两电阻的电功率之比：＝＝＝，D 不正确。

故答案为： A。

【剖析】两电阻串连时经过它们的电流相等，且它们两头的电压之和等于电源的电压，依据两个图象找出切合的电压和电流值；而后依据欧姆定律判断电路中两电阻的阻值关系，依据 P＝ UI 判断两电阻的电功率之间的关系。

2．某兴趣小组为了研究电子温控装置，连结成如下图电路，R1为热敏电阻，热敏电阻的阻值随温度的高升而减小，闭合开关，当温度降低时，以下说法中正确的选项是（）A. 电压表 V 和电流表 A 示数均变大B 电.压表V 和电流表 A 示数之比不变21C. 电压表 V 和电流表 A 的乘积不变D 电.压表V 变化量和电流表A 变化量之22比不变 【答案】 D【分析】 【解答】解：由电路图可知， R 1 与 R 2 并联后再与 R 0 串连，电压表 V 1 测并联部分的电压，电压表 V 2 测 R 0 两头的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的高升而减小，所以，当温度降低时，热敏电阻R 1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由 I= 可知，干路中的电流变小，即电流表 A 的示数变小，由 U=IR 可知， R 0 两头的电压变小，即电压表V 2 的示数变小，故 A 错误；由电压表 V 2 示数变小、电流表 A 示数变小可知，电压表 V 2 和电流表 A 的乘积变小，故 C错误；因串连电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V 1的示数变大，由电压表 V 1 的示数变大、电流表 A 示数变小可知，电压表 V 1 和电流表 A 示数之比变大， 故 B 错误；（ 2）设温度变化前后，干路中的电流分别为 I 1、 I 2 ，则电压表 V 2 示数的变化量：△U 2 =I 2R 0 ﹣I 1 R 0 =（ I 2﹣ I 1 ）R 0=△ IR 0 ， 即 =R 0 ， 且 R 0 的阻值不变，所以，电压表 V 2 变化量和电流表 A 变化量之比不变，故 D 正确．应选 D ．【剖析】由电路图可知， R 1 与 R 2 并联后再与 R 0 串连，电压表 V 1 测并联部分的电压，电压 表 V 2 测 01）依据热敏电阻阻值与温度的关系得R 两头的电压，电流表测电路中的电流．（ 出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，依据欧姆定律可知电路中电流的变化和 R 0 两头的电压变化，而后得出电压表 V 2 和电流表 A的乘积变化；依据串连电路的电压特色和并联电路的电压特色可知电压表V 1 的示数变化，而后得出电压表 V 1 和电流表 A 示数之比变化；（ 2）设出温度变化前后电路中的电流，根 据欧姆定律得出电压表示数和电流表示数与 R 0 的阻值关系，而后得出电压表 2V 变化量和 电流表 A 变化量之比的变化．3．如下图电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端挪动时，以下说法正确的选项是（）A. 电压表示数不变，电流表示数变大B.电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻R1的电功率变大【答案】D【分析】【解答】由图可知，滑动变阻器与定值电阻串连，当滑动变阻器的滑片向右挪动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压必定，由知，电路中的电流变大，即电流表的示数变大；依据，电阻 R1的电流增大，两头的电压也增大，依据知，电阻 R1的电功率变大，可见ABC 不切合题意、 D 切合题意。

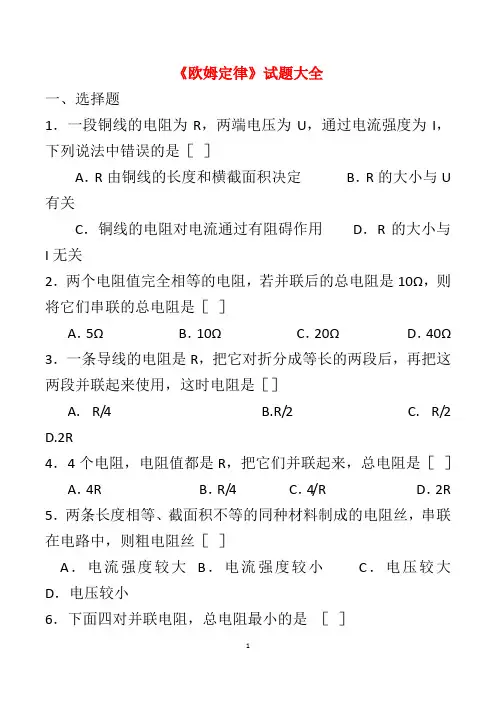

《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U 有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5ΩB．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R 5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c 8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5ΩB．5ΩC．0.05ΩD．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中［］A．A表和V表的示数都变小B．A表和V表的示数都变大C．A表的示数变大，V表的示数变小D．A表的示数变小，V表的示数变大20．如图48所示电路，滑动变阻器R1的电阻是500Ω，R2的电阻是300Ω，变阻器滑片P与V表一端相连，当滑动片P由a 向b滑动时，V表的读数变化范围是［］A．0~6V B．3.75~6VC．2.25~6V D．0~3.75V23．将A表先后串联在图51中的A处、B处、和C处，当电键K闭合时，A表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的A 表的示数将比原来增大［］25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，A表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R1的阻值是200Ω，电阻R2是300Ω，电源电压是6V且保持不变，当滑动变阻器的滑片P由a端滑到b端，V表示数的变化是［］A．6V~0V B．3.6V~6V C．6V~3.6V D．6V~2.4V27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于A表和V表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以V表示数不变，A表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以V表示数不变，A表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，V表示数变小，R3也变小，所以A表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以V表示数变小，那么，通过R2的电流变小，A表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以V表示数变大，干路中电流变小，通过R2的电流变大，A 表示数变小28．图56所示的电路中，电压U保持恒定，当K断开时，A 表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．A表示数变小，V表示数变大B．A表示数变小，V表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V 表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。

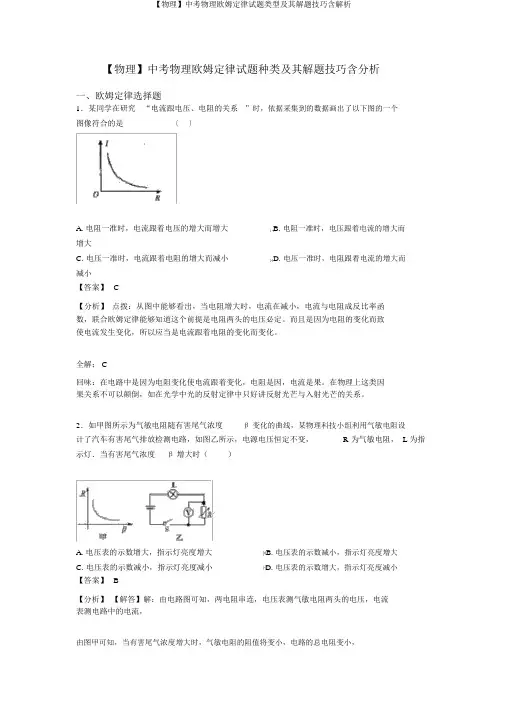

【物理】中考物理欧姆定律试题种类及其解题技巧含分析一、欧姆定律选择题1．某同学在研究“电流跟电压、电阻的关系”时，依据采集到的数据画出了以下图的一个图像符合的是〔〕A. 电阻一准时，电流跟着电压的增大而增大B. 电阻一准时，电压跟着电流的增大而增大C. 电压一准时，电流跟着电阻的增大而减小D. 电压一准时，电阻跟着电流的增大而减小【答案】C【分析】点拨：从图中能够看出，当电阻增大时，电流在减小，电流与电阻成反比率函数，联合欧姆定律能够知道这个前提是电阻两头的电压必定。

而且是因为电阻的变化而致使电流发生变化，所以应当是电流跟着电阻的变化而变化。

全解； C回味：在电路中是因为电阻变化使电流跟着变化，电阻是因，电流是果。

在物理上这类因果关系不可以颠倒，如在光学中光的反射定律中只好讲反射光芒与入射光芒的关系。

2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R 为气敏电阻， L 为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】B【分析】【解答】解：由电路图可知，两电阻串连，电压表测气敏电阻两头的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由 I= 可知，电路中的电流变大，由 U=IR 可知，灯泡 L 两头的电压变大，故指示灯亮度增大；故 CD 错误；因串连电路中总电压等于各分电压之和，所以，气敏电阻R 两头的电压变小，即电压表的示数变小；故 A 错误， B 正确．应选 B．【剖析】由电路图可知，气敏电阻与指示灯串连，电压表测气敏电阻两头的电压，电流表测电路中的电流，依据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，依据欧姆定律可知电路中电流的变化和灯泡两头的电压变化，依据串连电路的电压特色可知电压表示数的变化；3．以下图，闭合开关，条形磁铁静止后，将滑动变阻器滑片P 从左往右滑动的过程中，弹簧将（）A. 缩短B伸.长C静.止不动D先.伸长后缩短【答案】 B【分析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性加强；依据图中电流方向联合安培定章可判断出：螺线管的上端为 N 极，下端为S 极，此时依据磁极捡到互相作用：异名磁极互相吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。

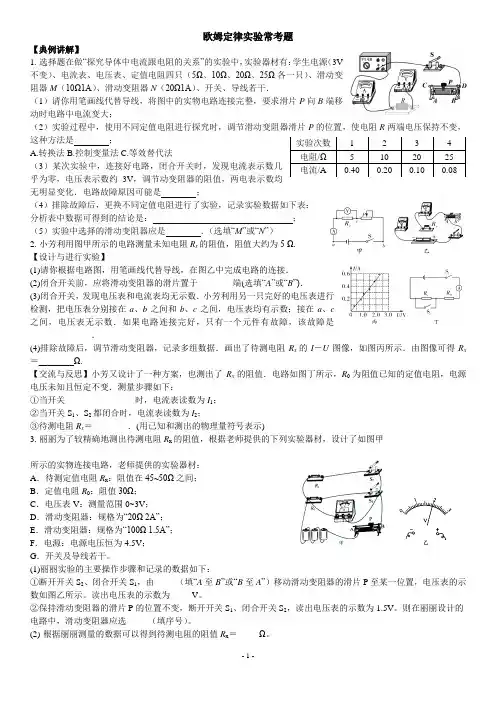

欧姆定律实验常考题【典例讲解】1. 选择题在做“探究导体中电流跟电阻的关系”的实验中，实验器材有：学生电源（3V不变）、电流表、电压表、定值电阻四只（5Ω、10Ω、20Ω、25Ω各一只）、滑动变阻器M （10Ω1A ）、滑动变阻器N （20Ω1A ）、开关、导线若干．（1）请你用笔画线代替导线，将图中的实物电路连接完整，要求滑片P 向B 端移动时电路中电流变大；（2）实验过程中，使用不同定值电阻进行探究时，调节滑动变阻器滑片P 的位置，使电阻R 两端电压保持不变，这种方法是 ； A.转换法B.控制变量法C.等效替代法 （3）某次实验中，连接好电路，闭合开关时，发现电流表示数几乎为零，电压表示数约3V ，调节动变阻器的阻值，两电表示数均无明显变化．电路故障原因可能是 ；（4）排除故障后，更换不同定值电阻进行了实验，记录实验数据如下表：分析表中数据可得到的结论是： ；（5）实验中选择的滑动变阻器应是 ．（选填“M ”或“N ”）2. 小芳利用图甲所示的电路测量未知电阻R x 的阻值，阻值大约为5 Ω.【设计与进行实验】(1)请你根据电路图，用笔画线代替导线，在图乙中完成电路的连接．(2)闭合开关前，应将滑动变阻器的滑片置于________端(选填“A ”或“B ”)．(3)闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a 、b 之间和b 、c 之间，电压表均有示数；接在a 、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是______________．(4)排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻R x 的I －U 图像，如图丙所示．由图像可得R x ＝________Ω.【交流与反思】小芳又设计了一种方案，也测出了R x 的阻值．电路如图丁所示，R 0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：①当开关________________时，电流表读数为I 1；②当开关S 1、S 2都闭合时，电流表读数为I 2；③待测电阻R x ＝________．(用已知和测出的物理量符号表示)3. 丽丽为了较精确地测出待测电阻R x 的阻值，根据老师提供的下列实验器材，设计了如图甲所示的实物连接电路，老师提供的实验器材：A ．待测定值电阻R x ：阻值在45~50Ω之间；B ．定值电阻R 0：阻值30Ω；C ．电压表V ：测量范围0~3V ；D ．滑动变阻器：规格为“20Ω 2A”；E ．滑动变阻器：规格为“100Ω 1.5A”；F ．电源：电源电压恒为4.5V ；G ．开关及导线若干。

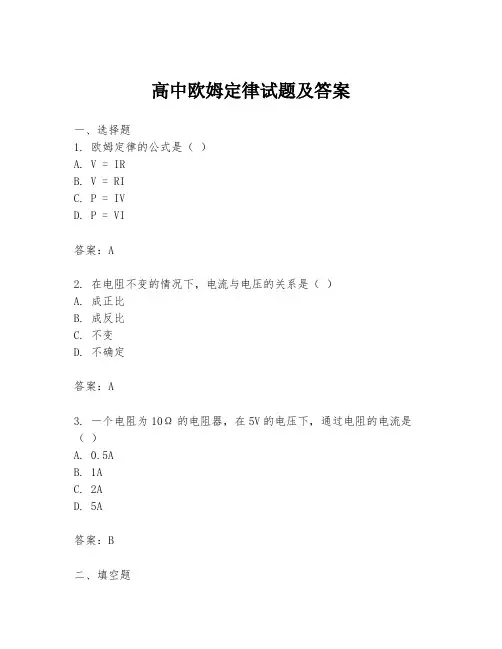

高中欧姆定律试题及答案
一、选择题
1. 欧姆定律的公式是（）
A. V = IR
B. V = RI
C. P = IV
D. P = VI
答案：A
2. 在电阻不变的情况下，电流与电压的关系是（）
A. 成正比
B. 成反比
C. 不变
D. 不确定
答案：A
3. 一个电阻为10Ω的电阻器，在5V的电压下，通过电阻的电流是（）
A. 0.5A
B. 1A
C. 2A
D. 5A
答案：B
二、填空题
4. 当电阻为定值时，电压与电流的比值是一个常数，这个常数就是电阻的______。

答案：阻值
5. 欧姆定律表明，通过电阻的电流与电阻两端的电压成______，与电阻的阻值成______。

答案：正比，反比
三、计算题
6. 一个电阻为20Ω的电阻器，接在12V的电源上，求通过电阻的电流。

答案：通过电阻的电流为0.6A。

四、实验题
7. 在实验室中，给你一个未知电阻，一个电源，一个电流表，一个电压表，如何测量电阻的阻值？
答案：将未知电阻接入电路，使用电流表测量通过电阻的电流，使用电压表测量电阻两端的电压。

根据欧姆定律公式V = IR，计算出电阻的阻值R = V/I。

五、简答题
8. 欧姆定律在实际应用中有哪些重要性？
答案：欧姆定律是电学中的基本定律，它揭示了电压、电流和电阻之间的关系。

在实际应用中，欧姆定律可以帮助我们计算电路中的电流和电压，设计和分析电路，以及进行电路故障诊断等。

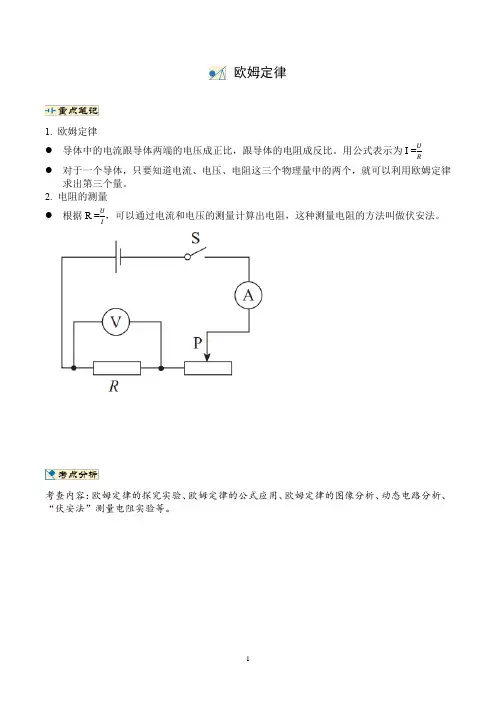

欧姆定律1. 欧姆定律●导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

用公式表示为I =UR●对于一个导体，只要知道电流、电压、电阻这三个物理量中的两个，就可以利用欧姆定律求出第三个量。

2. 电阻的测量●根据R =U，可以通过电流和电压的测量计算出电阻，这种测量电阻的方法叫做伏安法。

I考查内容：欧姆定律的探究实验、欧姆定律的公式应用、欧姆定律的图像分析、动态电路分析、“伏安法”测量电阻实验等。

探究电流与电压和电阻关系的实验 1．在“探究电阻上的电流跟两端电压的关系”实验中，定值电阻R ＝50Ω，电源电压保持不变． （1）小明根据电路图连接了如图甲所示的实验电路，检查时发现有一根导线连接有误．请在这根导线上打“×”，并用笔画线代替导线，画出正确的连线（导线不得交叉）（2）电路改正后，开始进行实验，小明根据测出的数据，画出了电阻的U-I 关系图像，如图乙所示，由图象可以得出结论： ；为了使结论更具有普遍性，小明还应该___ ．2．为探究电流与电压、电阻的关系，小星将实物连接成如下图甲所示． （1）请你指出下图甲中连接的错误之处：① ；② ． （2）请你将正确的电路图画在答题卡虚线框内．（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节__________________，使定值电阻两端的电压____________．（4）图乙是实验中电流表的某次示数，则电流是_______A ．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．甲乙3．在探究“通过电阻的电流与电压的关系”时，同学们进行了下列实验．（1）闭合开关前，滑动变阻器的滑片P应处于____________________．（2）当滑片P移到某一位置时，电压表和电流表的示数分别如下图所示，则电压表的读数为__________V，电流表的读数为__________A．（3）移动滑片P，读取了多组电压值和电流值，分析实验数据得出，通过定值电阻的电流与其两端的电压成正比．实验中滑动变阻器的作用是______________________________。

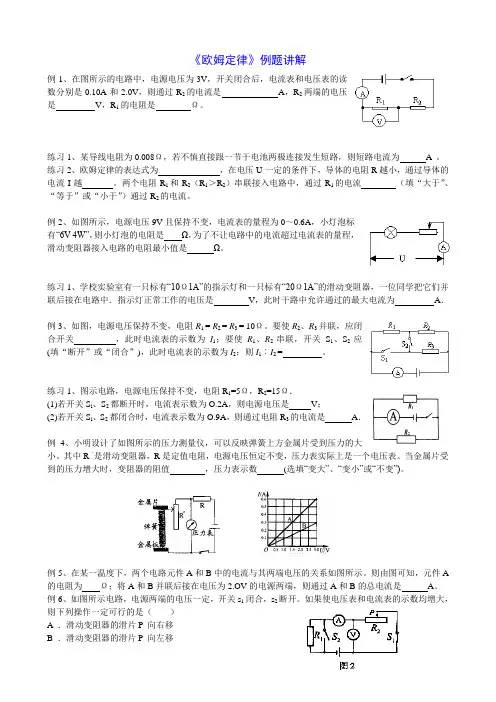

《欧姆定律》例题讲解例1、在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0.10A和2.0V，则通过R2的电流是A，R2两端的电压是V，R1的电阻是Ω。

练习1、某导线电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生短路，则短路电流为 A 。

练习2、欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。

两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。

例2、如图所示，电源电压9V且保持不变，电流表的量程为0～0.6A，小灯泡标有“6V 4W”，则小灯泡的电阻是Ω，为了不让电路中的电流超过电流表的量程，滑动变阻器接入电路的电阻最小值是Ω。

练习1、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器，一位同学把它们并联后接在电路中．指示灯正常工作的电压是V，此时干路中允许通过的最大电流为A．例3、如图，电源电压保持不变，电阻R1 = R2 = R3 = 10Ω。

要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 = 。

练习1、图示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω．(1)若开关S l、S2都断开时，电流表示数为O.2A，则电源电压是V；(2)若开关S l、S2都闭合时，电流表示数为O.9A，则通过电阻R3的电流是A．例4、小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。

其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。

当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)。

例5、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。

则由图可知，元件A 的电阻为Ω；将A和B并联后接在电压为2.OV的电源两端，则通过A和B的总电流是A。

欧姆定律（名题精讲）参考答案与试题解析一．选择题（共5小题）1．在研究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V，滑动变阻器上标有“10Ω 1.5A”字样．在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．当20Ω的电阻接入a、b问时，电压表示数始终无法达到2.5V，其原因可能是（）A．20Ω的电阻阻值太大B．电源电压4.5V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5V太高【解答】解：由题意知，电源电压为4.5V，电阻两端的电压为2.5V，则滑动变阻器两端的电压应为4.5V﹣2.5V=2V；根据串分压的知识：===，滑动变阻器的最大阻值为10Ω，电阻的阻值为滑动变阻器阻值的2倍，所以其两端的电压也为滑动变阻器两端电压的2倍，其电阻太大或滑动变阻器的最大阻值太小，而造成了电压表示数始终大于2.5V，而无法达到2.5V，A正确，CD错误；若增大电源电压，则电阻两端的电压会更大，B错误；故选A．2．图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（）A．2：1 B．3：1 C．2：3 D．1：3【解答】解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，∵U：U2=3：2，∴U1：U2=（3﹣2）：2=1：2又∵串联电路各部分电压之比等于电阻之比，∴R1：R2=1：2．当甲、乙均为电流表时，断开开关S，R1和R2并联，∵并联电路中各支路电流之比等于各电阻的反比，∴I1：I2=R2：R1=2：1∴I2：I=1：（2+1）=1：3．故选D．3．（2015•资阳自主招生）在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（）A．0.45安B．0.50安C．0.55安D．0.60安【解答】解：画出等效电路图，如图所示，R1、R2、R3并联，电流表A1测量通过R2、R3的电流之和，电流表A2测量通过R1、R2的电流之和；①若互换R1、R2的位置，两电流表的示数不变，则R1=R2，因为电流表A2的示数为0.4A，所以I1=I2=0.2A；因为电流表A1的示数为0.3A，则I2+I3=0.3A；所以I3=0.1A；所以干路上的电流：I=I1+I2+I3=0.2A+0.2A+0.1A=0.5A；②若互换R2、R3的位置，两电流表的示数不变，则R2=R3，因为电流表A1的示数为0.3A，所以I2=I3=0.15A；因为电流表A2的示数为0.4A，则I1+I2=0.4A；所以I1=0.4A ﹣0.15A=0.25A；所以干路的电流：I=I1+I2+I3=0.25A+0.15A+0.15A=0.55A；③若互换R1、R3的位置，两电流表的示数不变，则R1=R3；而若R1=R3则两电流表的示数就应相同，所以不可能是互换R1、R3的位置．由上分析，可知电流表A的示数可能为0.5A或0.55A．故选B、C．4．（2015•长沙自主招生）如图所示，三个定值电阻R 1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I，现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【解答】解：两种情况下的电路连接如右：甲：乙：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω在甲图中R甲并===1.5Ω===U甲并=U=×6V=2V电流表的示数为I===A甲在乙图中R乙并===1.2Ω===U乙并=U=×6V=1V电流表的示数为I===A．乙故选C．5．阻值相等的三个电阻R和R 1，R2，R3组成如图所示的电路，且R1=R2=R3，若电阻R1两端的电压为20伏，电阻R3两端的电压为4伏，则电阻R2两端的电压为（）A．6伏B．8伏C．10伏D．12伏【解答】解：如下图所示：设R2两端的电压为U2，R1=R2=R3=x，由图1可知：BCD中R与R3串联，通过R3的电流，∵最右边R3与R串联后在与R2并联，∴通过R的电流，∴=﹣﹣﹣﹣﹣﹣①如图2可知：BE与BCD并联，通过中间电阻R的电流I=+，中间R两端的电压为U R中=IR=（+）R，由图3可得：ABE与AF并联，∵电阻R1两端的电压为20伏，∴（+）R+U2=20V﹣﹣﹣﹣﹣﹣﹣﹣﹣②由①②两式可得：U22+4U2﹣96=0，解得：U2=8V，U2=﹣12V（舍掉）故选B．二．填空题（共3小题）6．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示．由图可知，元件甲的电阻是5Ω，若将元件甲、乙并联后接在电压为2V的电源两端，则流过元件甲的电流是0.4A；干路的电流是0.6A；若将甲乙两电阻串联在电路中．电路中电流为0.2A，则电路的总功率是0.6W．【解答】解：（1）根据图象可知，在电压为2V时，甲电路元件的电流为I甲=0.4A，乙电路元件的电流为I乙=0.2A，元件甲、乙并联后总电流I=I甲+I乙=0.4A+0.2A=0.6A；∵I=∴元件甲的电阻R甲===5Ω；（2）将甲乙两电阻串联在电路中，电路中电流为0.2A，根据图象可知，甲电路元件两端的电压U甲=1V，乙电路元件两端的电压U乙=2V，电路的总功率P=P甲+P乙=U甲I+U乙I=1V×0.2A+2V×0.2A=0.6W．故答案为：5；0.4；0.6；0.6．7．（2011•益阳自主招生）如图甲所示电路，当变阻器的滑片从一端滑动到另一端的过程中，两只电压表的示数U l、U2跟电流表示数I的变化情况如图乙所示．电源电压不变，不考虑电表电阻对电路的影响，则图线A表示V2的变化情况；当变阻器的滑片向左滑动时，两端电压与电流的变化量之比即=R0．【解答】解：（1）由电路图知：电阻R0、R串联，电压表V1测电阻R0两端电压，电压表V2测电阻R两端的电压，电流表测电路电流；（2）电阻R0阻值不变，随电路电流I的增大，电阻R0两端的电压U0=IR0逐渐增大，电压表V1示数增大；由图象知：B是电压表V1变化曲线，A是电压表V2变化曲线；（3）当变阻器的滑片向左滑动时，滑动变阻器接入电路的电阻减小，则，电压表V1的示数增加，电压表V2的示数减小，并且电压表V1增加的示数等于电压表V2减小的示数，由于=R0，故=R0．故答案为：V2；R0．8．如图1所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图2所示．则电源的电压为12V，电压表V1示数的变化范围是0～8V．【解答】解：（1）由电路图可知，当滑片位于a端时，电路为R的简单电路，电压表V测电源的电压，电路中的电流最大，由图2可知，电源的电压U=12V；（2）当滑片位于b端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图2可知，R两端的电压U R=4V，因串联电路中总电压等于各分电压之和，所以，电压表V1示数：U滑=U﹣U R=12V﹣4V=8V，则电压表V1示数的变化范围为0～8V．故答案为：12；0～8V．二．实验题8．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择，并且要求滑动变阻器向右移动时，电路中的电流变大）．（2）实验前，开关必须断开，滑动变阻器必须移到E处（此空选填：“E 或者F”）．（3）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向左（选填“左”或“右”）端移动，小李移动变阻器滑片P的目的是：使定值电阻两端的电压保持不变．（4）电路连接无误后，闭合开关，电流表指针不发生偏转，电压表指针有偏转，请帮她找出故障的原因（填下列故障原因的代号）CA．电阻R短路B．滑动变阻器短路C．电阻R断路D滑动变阻器断路（5）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是“50Ω1A”．（6）若要探究电流与电压的关系，应控制电阻的阻值不变，这种科学探究方法叫做控制变量法．【解答】解：（1）电路中的最大电流I===0.9A；则电流表的量程为0～3A；故将电流表“0～3A”的接线柱与开关的右接线柱相连，“﹣”接线柱与电阻丝的b 接线柱相连；滑动变阻器向右移动时，电路中的电流变大，电阻变小，可知滑动变阻器的E接线柱与电源负极相连，如图所示：（2）为避免接错线路，电流过大烧坏用电器，在连接电路时开关应处于断开状态，滑动变阻器的滑片应处于最大值E处．（3）将5Ω的电阻换成了10Ω的电阻时，串联电路的总电阻变大，根据欧姆定律可知电路中电流变小，滑动变阻器分得的电压变小，电阻分得的电压变大；要探究电流和电阻之间关系，必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变，所以应调节滑片向F移动，增大滑动变阻器接入电路的电阻，使电压表的示数达到1.5V时，读取电流表示数．因此小李移动变阻器滑片P的目的保持定值电阻两端电压为1.5V不变．（4）电路连接无误后，闭合开关，发现电流表指针不发生偏转，电压表指针有明显偏转，则电路发生的故障可能是电阻R断路；（5）当20Ω的电阻接入a、b间时，要控制电压表的示数为1.5V不变，则滑动变阻器两端的电压为4.5V﹣1.5V=3V，电路中的电流为I===0.075A，滑动变阻器接入电路中的阻值为R===40Ω，滑若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数始终无法达到1.5V；因此需要选择“50Ω 1A”的滑动变阻器．（6）在本实验中，因影响电流的因素可能有：导体两端的电压和阻值，若探究电流与电压的关系，应控制电阻的阻值不变，在研究电流跟电阻的关系时，应保持电阻两端的电压不变，这种研究问题的方法叫做控制变量法．故答案为：（1）见解答图；（2）断开；E；（3）左；使定值电阻两端的电压保持不变；（4）C；（5）“50Ω 1A”；（6）电阻的阻值；控制变量法．9．为防止酒驾事故的出现，酒精测试仪被广泛应用．有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示．当酒精气体的浓度为0时，R1的电阻为60Ω．在图乙所示的工作电路中，电源电压恒为12V，定值电阻R2=30Ω．求：（1）当被检测者的酒精气体的浓度为0时，电压的示数是多少；（2）现在国际公认的酒驾标准是0.2mg/ml≤酒精气体浓度≤0.8mg/ml，当电流表的示数为0.3A时，试通过计算判断被检测者是否酒驾．（3）请计算说明，如果你是交警怎样快速判断司机没有酒驾？【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．（1）当被检测者的酒精气体的浓度为0时，R1的电阻为60Ω，因串联电路中总电压等于各分电压之和，所以，电路中的电流：I===A，电压的示数：U1=IR1=A×60Ω=8V；（2）当电流表的示数为0.3A时，电路中的总电阻：R===40Ω，则酒精气体传感器的电阻：R1′=R﹣R2=40Ω﹣30Ω=10Ω，由甲图可知，被检测者的酒精气体浓度为0.8mg/ml，0.2mg/ml＜0.8mg/ml≤0.8mg/ml，所以被检测者属于酒驾；（3）由图象可知，酒精浓度为0.2mg/ml时，R1″=30Ω，此时电路中的电流：I″===0.2A，电压表的示数：U1″=I″R1=0.2A×30Ω=6V，当电流表的示数大于或等于0.2A，电压表的示数小于或等于6V，即可判断司机酒驾．答：（1）当被检测者的酒精气体的浓度为0时，电压的示数是8V；（2）当电流表的示数为0.3A时，被检测者是酒驾；（3）当电流表的示数大于或等于0.2A，电压表的示数小于或等于6V，即可判断司机酒驾．10．如图所示的电路，电源电压为3V保持不变，R 2=3Ω，小灯泡L上标有“3V 1.5W”的字样．（1）当开关S1、S2都断开时，电表示数为0.3A，求R1的阻值和小灯泡消耗的实际功率．（2）当开关S1、S2都闭合时，求干路中的电流．（不考虑灯丝电阻随温度的变化）【解答】解：（1）；当开关S1、S2都断开时，灯L与R1串联；则I1=I L=I=0.3A；；P L′=I L2R L=（0.3A）2×6Ω=0.54W；答：R1的电阻为4Ω；灯泡消耗的电功率为0.54W．（2）当开关S1、S2都闭合时，R1短路，灯L与R2并联；U L=U2=U=3V；．答：电路中的总电流为1.5A．。

（物理）中考物理欧姆定律试题种类及其解题技巧含分析一、欧姆定律选择题1．如下图，电源电压保持不变，开关S 闭合后，灯L1、 L2都能正常发光，甲、乙两个电表的示数之比是2： 3．此时灯 L12的电阻之比是（）、LA. 2：1B. 3：2C. 2：3D. 1：2【答案】D【分析】【解答】假如甲乙任何一个为电流表，将会形成短路，所以甲乙都为电压表，此时灯 L12串连连结，电压表甲丈量2两头电压，电压表乙丈量电源电压；、 L L因为串连电路两头电压等于各部分电压之和，而且甲、乙两个电表的示数之比是2：3，所以灯 L1、 L2两头电压之比：U1： U2=（ 3﹣ 2）： 2=1： 2；又因为串连电路电流相等，即I1=I2；由 I= 可得， R1： R2= ： =U1： U2 =1：2．应选 D．【剖析】依据电压表并联在电路中，电流表串连在电路中确立甲乙仪表的种类，而后依据串连电路的特色和欧姆定律求出两灯泡的电阻之比．2．如下图是电阻甲和乙的U﹣ I 图象，以下说法正确的选项是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串连在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【分析】【解答】解：AB、由图象可知，乙元件中电流与两头电压图象不是过原点直线，说明乙元件的电流与电压不行正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为2V，由图象可知，I 甲=0.1A， I 乙=0.2A，故干路电流I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串连在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．应选 C．【剖析】（ 1）依据欧姆定律可知，电阻一准时，经过电阻的电流与两头的电压成正比，据此剖析图象甲乙电阻的变化；（2）依据并联电路的电压特色联合图象读出对应的电流，再依据并联电路的电流特色得出干路电流；（3）依据串连电路的电流特色读出图象中对应的电压，依据P=UI 计算甲的功率．3．如图甲，R1为定值电阻，R p为滑动变阻器，闭合开关，R p的滑片从一端挪动到另一端，获得电压与电流图像如图乙，以下说法正确的选项是（）A. 电源电压为3V， R1阻值为 18ΩB. 电路耗费的最小功率为0.2WC. 当 R p总阻值的D. 当电流为0.4A接入电路时，它与定值电阻耗费的功率之比为时， R1与 R p连入电路的阻值之比为1:26： 5【答案】C【分析】【解答】 A.据乙图可知，当滑片滑到最左端时，此时电流最大为0.6A，电阻R 1两端的电压是 3V，所以电源电压 U总=3V；电阻 R 1的阻值为：，故A 错误；B.据乙图可知，电路的最小电流为0.2A，那么电路耗费的最小功率为：P总=U总I总=3V× 0.2=0.6W，故 B 错误；C.当滑片滑到最右端时，变阻器所有使用，此时电流最小为0.2A ，这时的总电阻为：；那么滑动变阻器的最大阻值为：R =R-R =15 Ω-5Ω =10 Ω；P总1当R p总阻值的接入电路时，它与定值电阻消耗的功率之比：，故 C正确；D.当电流为0.4A 时，总电阻；滑动变阻器接入的电阻为：R P=R 总-R1 =7.5 Ω-5Ω =2.5 ；ΩR1与 R p连入电路的阻值之比：，故D错误。

《欧姆定律》练习题及答案一、选择题1、以下哪个选项正确地描述了欧姆定律？（）A.电流与电压成正比，与电阻成反比。

B.电压与电阻成正比，与电流成反比。

C.电阻与电压成正比，与电流成反比。

D.以上说法均不正确。

答案：A.电流与电压成正比，与电阻成反比。

2、在一段导体的两端加上的电压是2V时，导体中的电流为1A，如果导体两端的电压增大到4V时，导体中的电流变为多少？（）A. 0.5A B. 1A C. 2A D. 3A答案：C. 2A根据欧姆定律公式 I=U/R可知，当导体的电阻不变时，导体中的电流与导体两端的电压成正比。

因此，当导体两端的电压增大到4V时，导体中的电流将增大到原来的两倍，即2A。

3、下列哪个选项正确地描述了欧姆定律的应用？（）A.应用欧姆定律可以求出任意导体的电阻。

B.应用欧姆定律可以求出任意导体两端的电压。

C.应用欧姆定律可以求出任意导体中的电流。

D.以上说法均不正确。

答案：D.以上说法均不正确。

欧姆定律只能用于计算在已知电阻、电压和电阻率的情况下导体中的电流，不能用于计算任意导体的电阻、电压和电流。

二、填空题4.如果一段导体的电阻为R，将其两端的电压改变ΔU，则导体中的电流将改变______ΔI。

答案：ΔI=ΔU/R根据欧姆定律公式 I=U/R可知，当电阻R不变时，导体中的电流与导体两端的电压成正比。

因此，当电压改变ΔU时，导体中的电流将改变ΔI=ΔU/R。

5.如果一段导体的长度为L，截面积为S，电阻率为ρ，则该导体的电阻R=______。

答案：R=ρL/S根据电阻公式 R=ρL/S可知，一段导体的电阻与导体的长度、截面积和电阻率有关。

当导体的截面积和电阻率不变时，导体的长度越长，电阻越大；当导体的长度和电阻率不变时，导体的截面积越小，电阻越大；当导体的长度和截面积不变时，导体的电阻率越大，电阻越大。
