包装容器结构设计与制造课程设计指导书课程设计指导书包装容器结构设计与制造一、目的《包装容器结构设计与制造》是研究包装制品结构设计与成型加工技术的一门系统应用科学。
通过本课程的学习，旨在培养学生最差不多的设计理论知识与实际设计技能。
因此，在教学过程中，除了系统地讲授必要的包装容器成型工艺和制品结构设计的理论外，还应使学生作一定的设计技能锤炼，旨在培养学生综合应用所学知识、分析和解决具体产品包装设计问题的能力。
1) 具体应用和巩固本课程及有关选修课的理论知识，了解包装容器的一样设计方法和步骤，培养学生的设计能力，为以后进行设计工作打下基础；2) 通过对包装容器的结构设计，加深对包装容器结构设计的认识，培养学生独立分析问题和解决问题的能力；3) 设计采取分组方式进行，第一组设计金属制品包装容器，第二组设计纸制品包装容器，第三组设计塑料制品包装容器。
二要求在课程设计中要求学生注意培养认真负责，踏实细致的工作作风和保质、保量、按时完成任务的适应。
在设计过程中必须做到：1) 随时复习教科书和听课笔记；2) 及时了解有关资料，做好预备工作，充分发挥自己的主观能动性和制造性；3) 认真绘图和运算，保证图纸质量和运算正确；4) 按预定打算循序完成设计任务。
金属容器设计部分1、设计任务要求设计者对所给的设计课题通过认真构思，通过查询相关的规格尺寸和辅导教材，并听取意见作进一步的修改。
2、设计内容a)三片罐设计i.选择合适的金属材料ii.罐型及罐容规格的选择③罐身的设计及罐身坯料厚度运算④罐盖和罐底的设计⑤二重卷边b)二片罐设计i.选择合适的金属材料ii.罐型及罐容规格的选择iii.罐壁厚度iv.制造工艺方法v.封口方式vi.开封形式vii.坯料尺寸运算3、设计步骤三片罐的结构设计(1)罐形及规格三片罐中最常用的罐形是圆形罐(竖圆罐、平圆罐)，此外还有方形罐、椭圆形罐、梯形罐等异形罐。
在罐形的选择上应综合考虑包装要求和成本等因素。
第二章纸类包装材料及其包装容器第一节纸类包装材料的特性及其质量指标纸是一种古老而传统的包装材料自从公元105年中国发明了造纸术以后, 纸不仅带来了文化的普及, 而且促进了科学技术的发展。
现代包装丁业体系中, 纸和纸包装容器占有非常重要的地位。
某些发达国家纸包装材料占包装材料总量的40％-50％, 我国占40％左右。
从发展趋势来看, 纸包装材料的用量会越来越大。
纸包装材料之所以在包装领域独占籍头, 是因为有其一系列独特的优点: 加工性能好、印刷性能优良, 具有一定机械力学性能、便于复合加工、成型性好, 卫生安全性好, 且原料来源广泛、品种多样、成本低廉、容易形成大批量生产, 纸质包装容器重量较轻、缓冲性好、应用广泛, 废弃物可回收利用, 无白色污染。
最初的纸常用作裹包物品, 现今纸类包装制品大量可见于纸箱、纸盒、纸袋、纸质容器等特别是瓦楞纸板与其纸箱占据纸类包装材料和制品的主导地位；目前, 经表面处理的复合纸和纸板、特种加工纸已形成一定规模的而被广泛应用。
随着塑料白色污染所造成的环境保护问题日益严重, 纸类包装制品将有更广泛的应用, 并将部分取代塑料包装材料在食品包装上的应用。
一、纸类包装材料的性能用作食品包装的纸类包装材料的性能主要体现在以下几方面（一）机械力学性能纸和纸板具有一定的强度、挺度和机械适应性, 它的强度大小主要决定于纸的厚度、质量、加工工艺、表面状况及一定的温湿度条件等, 另外, 纸还具有折叠性、弹性及撕裂性等, 很适合制作成型包装容器或用于裹包。
纸和纸板的强度受环境温湿度的影响明显, 空气温湿度的变化会引起纸和纸板平衡水分的变化, 最终使其机械力学性能发生不同程度的变化。
图2-l所示为纸的机械力学性能随湿度变化的规律, 由于纸质纤维具有吸水性, 当湿度增大时, 纸的抗拉强度和撕裂强度便会下降而影响纸和纸板的实用性。
因此, 在测定纸和纸板的强度等性能指标时必须保持一个相对温、湿度条件。
****大学课程设计资料袋学院（系、部）包装与材料工程学院2010-2011学年第2学期课程名称包装容器结构设计与制造指导教师职称学生姓名专业班级学号题目“大宝洗面奶”的包装结构设计成绩起止日期2011年6月6日～2011年6月10日目录清单包装容器结构设计与制造课程设计设计说明书大宝洗面奶的包装设计起止日期：2011 年06 月06 日至2011 年06 月10日学生姓名班级学号成绩指导教师(签字)包装与材料工程学院2011年6月10日摘要洗面奶已经成为当代大众最亲睐最不可或缺的化妆品。
然而目前国内的洗面奶市场大部分被兰蔻、法国娇兰、迪奥等国外的品牌所占领，国产的洗面奶品牌往往依靠降低价格“贱卖“产品，而在包装设计的要么没有新意要么干脆过于朴素，与国外的奢华、高雅的包装风格完全不在一个档次。
在这个包装的销售功能比重越来越重要的国际化市场，国产的洗面奶品牌如何在激烈的竞争中生存壮大，很大程度上在于如何把产品设计成既具有高性价比的内容物、又有不掉身价、符合国人心理的包装。
本次课程设计就是从以上两方面出发，以大宝洗面奶为例，设计了一款200g洗面奶包装，内包装采用和普通无异的塑料软管，中包装用的是白卡纸，为增强其销售性，在容器造型上采用不同于普通的异型，配合以精致淡雅的装潢。
这样既利用其量大价优的优势，也通过合理的包装增加了其附加价值，从而促进其销售。
关键词：化妆品，国产洗面奶，包装结构设计ABSTRACTFacial cleanser has become the public’s most favourable and indispensible cosmetic in today’s society. However，most of the domestic market share is occupied by foreign brands like Lancome、Guerlain 、dior . And the domestic brands tend to depend on price cut ,selling their products at a very low price, but have little innovation in packaging design or simply too austere,not comparable to the rich and refined style of the foreign packaging.As commodity ’s vendibility is playing more and more important roles in the international market, if the domestic brands want to survive the fierece competition, it in great extends rely on how to make products not only with high price versus performance ratio,but also witn novel and unique package design that meets the public’s mental needs. And this curriculum design is from the above two aspects, take “dabao” as Example ,I designed a 200g cleanser. The inner package I use the usual plastic hose.And for medium package I use ivory board.In order to strengthen its marketing, in container design I worked out a new box in different shape from ordinary, coordinating with a delicate and elegant decor. Thus it can take advantage of its superiority of price, the adoption of reasonable package to increase products’ added value and promote the sales.,Keywords: facial cleanser,domestic facial cleanser brands,container structure design目录1 内装产品特性分析 (5)1.1 产品包装的现状调查与分析 (5)1.2 产品的性能及包装要求分析 (5)2内包装容器设计 (6)2.1容器包装材料的选择 (6)2.2包装容器设计方案 (7)2.3包装容器结构设计 (8)2.4制造工艺选择与分析 (9)3中包装纸盒设计 (10)3.1纸盒包装材料的选择 (10)3.2纸盒包装设计方案 (11)3.3 纸盒包装结构设计 (12)3.4 纸盒制造工艺 (14)4市场预测及设计总结 (15)5.1市场预测 (15)5.2设计总结 (15)参考文献 (16)1 内装产品特性分析1.1 产品包装的现状调查与分析随着我国经济的发展，人民生活水平的提高，物质生活的追求已经不能满足大众需求。

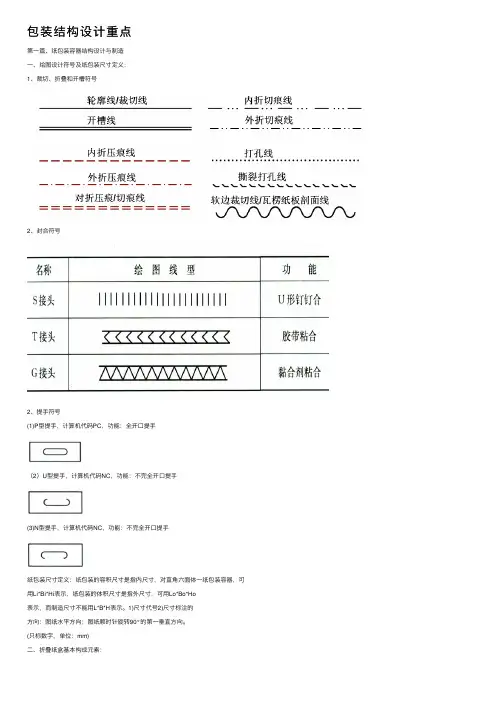

包装结构设计重点第⼀篇、纸包装容器结构设计与制造⼀、绘图设计符号及纸包装尺⼨定义：1、裁切、折叠和开槽符号2、封合符号2、提⼿符号(1)P型提⼿，计算机代码PC，功能：全开⼝提⼿（2）U型提⼿，计算机代码NC，功能：不完全开⼝提⼿(3)N型提⼿，计算机代码NC，功能：不完全开⼝提⼿纸包装尺⼨定义：纸包装的容积尺⼨是指内尺⼨，对直⾓六⾯体⼀纸包装容器，可⽤Li*Bi*Hi表⽰，纸包装的体积尺⼨是指外尺⼨，可⽤Lo*Bo*Ho表⽰，⽽制造尺⼨不能⽤L*B*H表⽰。
1)尺⼨代号2)尺⼨标注的⽅向：图纸⽔平⽅向；图纸顺时针旋转90°的第⼀垂直⽅向。
(只标数字，单位：mm)⼆、折叠纸盒基本构成元素：主体结构——构成折叠纸盒盒型主体的结构形式；（成型⽅式）局部结构——构成纸盒局部如盒盖等的结构形式；特征结构——最能表现纸盒特点的结构形式。
三、管式折叠纸盒的造型定义和结构定义：1、从造型上：盒盖所位于的盒⾯在诸个盒⾯中⾯积最⼩，即H > L > B的折叠纸盒2、从结构上：在纸盒成型过程中，由⼀页纸板折叠构成，其边缝接头通过粘合或钉合，⽽盒盖和盒底是通过摇翼组装来固定和封⼝的纸盒。
四、管式折叠纸盒的旋转成型特性：1、旋转性：即围绕各体板交线连续旋转成型的特性。
2、A成型⾓α：成型后，相邻两体板的底边（顶边）所构成的⾓度。
3、B成型⾓γ：成型后，各体板底边（顶边）与旋转轴所形成的⾓度。
4、旋转⾓β：成型过程中，每两两体板的底边（顶边）以其交点为旋转点所旋转的⾓度。
5、旋转⾓求解公式：五、插⼊式盒盖的类型：反插式（标准/法向）；直插式（标准/飞机式）六、连续摇翼折插式(花形锁)盒盖的设计要点和设计⽅法：a、设计关键：重合点的位置＋摇翼相互折插且锁住b、正n边形盒盖盖⽚上的重合点设计盖⽚中⼼点重合盖⽚任意点重合c、任意n边形盒盖盖⽚上的重合点设计d、摇翼形状的设计七、锁底式（1－2－3）盒底的设计⽅法：锁底式（1－2－3底）盒底结构设计a、四棱柱锁底式盒底结构：b、四棱台锁底式盒底结构：c、L/B>2.5时四棱柱锁底式盒底结构：⼋、⾃动锁底式盒底的结构特点和成型过程：结构特点：⾃锁式盒底的关键结构是⼀条与纸盒底边呈δ′的折叠线，δ′以外部分将与相邻底⽚粘合形成锁底。
《包装容器结构设计与制造》实验指导书包装与材料工程学院包装工程系编制2010.5《包装容器结构设计》实验指导书目录实验一钢提桶气密液压性能的测定（选修）实验二金属罐罐体耐压强度的测定（必修）实验三金属罐罐盖耐压强度的测定（选修）实验四喷雾罐耐压强度的测定（选修）实验五喷雾阀泄漏试验的测试（选修）实验六金属容器表面漆膜附着力的测定（必修）实验七纸包装容器结构设计实验（必修）实验八饮料瓶瓶体垂直度的测定（选修）实验九饮料瓶盖扭矩的测定（选修）金属包装容器主要包括饮料罐、食品罐、喷雾罐、金属软管、方便桶、钢桶等。
如按结构分则可分为二片罐和三片罐。
金属容器的检测包括两个方面：（一）、常规检验：即对全部产品进行外观质量和不渗漏检验。
1、外观质量检验又包括缺陷检验、损坏检验、漆膜附着力检验等。
2、不渗漏检验一般在封口工序后，外喷涂工序前进行。
（二）、鉴定性检验：即对选用材料或制造工艺的可靠性和适用性进行鉴定。
1、液压试验2、灌装试验3、跌落试验4、耐气候试验实验要求•在申请实验之前，应做好预习，对实验目的与内容应了如指掌，并做好实验预习报告。
•自由组合申请并完成实验，组合人数最多2人。
申请实验时应上交实验预习报告。
•预约实验时间后，不得更改，没有按时来做实验的做旷课论处。
•实验过程中应注意安全，不浪费实验材料，人为损坏仪器需照价赔偿。
•实验结束后，必须在检查仪器完好，清理干净实验室后方可离开。
•及时上交实验报告。
以上步骤全部完成后才能得到实验成绩。
实验预习报告应包括以下内容：•实验内容与目的•实验原理与仪器结构•实验各仪器组装过程与样品准备过程•实验步骤与应纪录的实验原始数据•实验数据处理的方法•可能出现的实验误差分析实验报告应包括以下内容：•实验名称与目的•实验人姓名与实验时间•实验设备名称、型号与实验条件•实验原始数据纪录•实验数据处理与结果•实验误差分析•实验思考题附录•实验预约申请表•实验预习报告格式•实验报告格式实验一钢提桶气密液压性能的测定一、实验内容：学习钢提桶进行气密、液压两项实验的基本方法二、实验目的：1．熟悉仪器的原理及使用方法；2. 学习掌握气密、液压试验时所使用的主要设备及测量装置；3. 理解这些实验对确保金属容器质量的实际意义三、实验原理作实验步骤：1. 实验原理及仪器结构：气密试验是用于测试试验样品的密封性能的；液压试验是用于测试试验样品的承压能力的。
书山有路勤为径；学海无涯苦作舟
包装容器结构设计与制造纸容器篇(二)
第三节纸包装结构设计通则
纸包装在原料与成型方法上与其他刚性包装容器有明显差异，所以在
结构上有许多与众不同的特点。
因此，纸包装结构设计的表示方法就不同于其他刚性包装容器。
纸包装结构设计通则适用于折叠纸盒、粘贴纸盒和瓦楞纸箱。
一、绘图设计符号
1、裁切、折叠和开槽符号
①单实线：轮廓裁切线。
②双实线：开槽线。
③单虚线：内折叠压痕线。
④点划线：外折叠压痕线。
⑤三点点划线：切痕线。
⑥双虚线：双压痕线，即180°折叠线。
⑦点虚线：打孔线。
⑧波纹线：软边切割线。
①、②为裁切线，③、④、⑥为压痕线，⑤为间歇切断压痕线。
在折叠压痕线中，内折、外折和对折。
纸盒（箱）折叠成型后，纸板底
层为盒（箱）内
专注下一代成长，为了孩子。
《包装容器结构设计与制造》习题《包装容器结构设计与一.填空题制造》习题(纸质部分)1．在纸包装结构设计图中，单实线的功能( )，双实线的功能( )，单虚线的功能( )，点划线的功能( )三点点划线的功能( )，双虚线的功能( ) 2．波纹裁切线用于( )插入襟片边像处时，其主要作用防止消费者开启纸盒时( )3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为( )纸板面层为，纸板底层为盒内角的两个边，则纸板为( )4．切痕线,在厚度较大的纸板仅采用压痕时,( )处采用,根据工艺要求标注为( )5．打孔线的作用是( ),成盒后原盖封死,于打孔线形成( ). 6．纸板纹向应垂直于折叠纸盒的( ) 。
7．对于管式折叠纸盒，纸板纹向应垂直于纸盒( )对于盘式折叠纸盒，则纸板纹向应垂直于纸盒( )8.纸包装的容积尺寸是指( )，对直角六面体一纸包装容器，可用Li*Bi*Hi表示，纸包装的体积尺寸是指( )，可用Lo*Bo*Ho表示，而制造尺寸不能用L*B*H表示。
9．直角六面体纸包装的主要尺寸为( )，( )，( )。
10．折叠纸盒的原材料使用( )，具有足够二长纤维，可产生必要的( )和( )。
11．耐折底板的品种有( )，( )( )( )( )( )等。
12．．一般情况下盒板面积等于LB、LH或BH的称其为( )，小于上述数值的称其为襟片。
13．管式折叠纸盒从造型上定义是指( )所在的盒面在各个盒面中( )。
从结构意义是指在( )，( )多需要有( )通过( )组装固定或封口的纸盒14．插入式盒盖结构是由( )组成,通过纸板之间的摩擦力进行封合。
15．连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为( )16．正掀封口式盒盖结构是利用纸板( )，在纸盒盒体上进行折线或弧线的压痕，掀下盖板来实现封口。
17．纸盒盒底主要承受内装物的重量,也受压力,震动,跌落的影响,同时在自动生产线上,为不影响生产速度,一般的设计原则是( ).18对于锁底实质和结构而言,如∠a+∠b=α 则当α=90°时, L/B1.5 (∠a =30°∠b=45°) 1.5≤L/B≤2.5 ( ∠a =45°∠b=45°)L/B2.5 ( )19.自动锁底式结构主要结构特点是( ).20. -理论上自锁底盒底的粘盒角δ与粘合余角δ′之和应等于( )21.盘式纸盒从造型上定义是( )位于最大盒面上的折叠纸盒从结构上定义是( )有时在角与处进行锁合或粘合．22．对于盘式自动折叠纸盒而言，分为( )与( )盒两种。
《包装容器结构设计与制造》授课教案第二篇纸包装容器结构设计与制造一、基本要求：1、研究对象：本篇研究的是纸包装制品，是以纸板、瓦楞纸板为主要材料的包装制品，如折叠纸盒、瓦楞纸箱、纸袋、纸杯、纸罐以及其他纸包装制品等。
2、研究内容：包括纸包装制品的结构设计与计算、制造工艺原理等。
重点内容是折叠纸盒和瓦楞纸箱的设计和制造。
3、学习目的：掌握典型纸包装制品的结构特点、用途、加工工艺、成型原理及主要生产设备的基础知识。
二、教学内容：共分六大部分：1、纸包装设计原理与设计通则2、折叠纸盒的结构设计3、固定纸盒的结构设计4、瓦楞纸箱的结构设计5、其他纸包装容器的结构设计6、纸包装容器的制造工艺三、学时分配：24学时第一章纸盒包装容器概述课时安排：2学时教学目的要求：1、初步了解纸包装在包装领域内的地位，了解纸包装的分类与原材料2、熟悉纸盒设计依据与设计要求3、掌握纸包装结构设计惯例、设计尺寸标注教学重点：纸包装结构设计依据与要求、设计惯例教学难点：纸包装设计尺寸惯例与标注第一节纸盒分类纸盒的分类方法很多，主要有如下一些分类方法：1、按纸盒用纸材料分类。
常见的有瓦楞纸盒、白板纸盒、卡板纸盒、茶板纸盒等。
瓦楞纸盒是用瓦楞原纸板制成的纸盒，它比一般的纸盒强度大，坚固且抗挤压能力较强，在一些场合可代替木盒包装。
2、按板纸厚度的不同分类。
一般分为薄板纸盒和厚板纸盒两种。
薄板纸盒是所用板纸较薄的一种纸盒，包括卡板纸（盒）、白板纸（盒）、茶板纸（盒）等，同时在纸盒面上直接印刷图案加以装饰。
厚板纸盒是纸板较厚的一种纸盒，主要包括箱板纸盒、黄板纸盒和瓦楞纸盒。
3、按纸盒形状分类。
常见的有方型盒、三角型盒、棱型盒、屋顶（脊）型盒、梯型盒及各种异型盒。
4、按纸盒结构分类。
有折叠盒、组合盒、固定盒（或粘贴盒）、屋脊盒（或人字屋顶盒）等。
5、按纸盒包装结构形式分类。
主要有直边纸盒（套盒、端部密封盒、锁底盒等）、浅盘式纸盒（即用盒、组装盒等）、粘贴纸盒、系列化纸盒（插装盒、锁口盒等）、特种纸盒（兼用纸塑材料）、特殊结构纸盒（有易开、内隔等结构）。
6、其它分类法。
还有按加工方式分为手工纸盒与机制纸盒。
第二节纸盒的选材一、纸盒的选材要点纸盒包装主要是作销售包装，所以很多内层直接与内装物品相接触，同时在商品销售过程中，还起到传递信息保护商品的作用，其表面色彩不应随时间变化过大，另外一旦表面尘灰沾污后可方便除去而不影响其表面质量。
纸容器的基材纸板有相应的国际标准，主要纸板材料多为符合国际长网规格的长纤维纸板，该类纸板为硫酸漂白纸板，横向延伸率高于3%，含碳量应小于1%,纸质本身应有高强度的结合力。
作为设计选材应考虑如下几点：1、强度是否满足运输与陈列的要求。
2、是否有利于提咼商品的附价值。
3、材料价格是否与商品价格相适应。
4、是否便于包装废弃物的处理与回收及再生加工。
5、机械加工的适应性是否良好。
6、入厂进货加工前的检验7、加工后（纸盒半成品或部分成品）检验在纸盒生产及设计部门，是根据具体情况的不同，在众多的相关因素中，考虑其关键的因素。
作为纸盒供应商来讲，他考虑的问题可能是价格为重点；而纸盒制造厂可能考虑的是制造成本和易于制造作为重点。
而设计部门则要考虑的因素会多一些，包括功能问题、成本与加工工艺问题。
值得注意的是，在选材中，有时可能所选的材料各方面性能和要求都能满足，而仅有某一方面指标难以实现，这时不能局限在一种材料上，可用材料进组合。
故实际选材应考虑如下几点：1、根据加工要求和加工设备条件合理选择材料。
2、根据消费心理及市场需求特点合理选择材料。
3、根据环保要求合理选择材料。
4、根据价格与满足保护功能相适宜合理选择材料。
5、根据新的技术新的市场动态合理选择材料。
6、根据经营者和用户特殊要求合理选择材料。
二、纸盒选材要求纸盒包装所用纸板材料，应满足的要求包括基础特性，如定量、厚度、水份、强度、表面色度、外观、表面加工性（印刷、涂层等）等。
纸盒加工特性，如印刷作业性能、印刷适应性冲裁作业工艺性、制盒工艺性等。
另外还有使用性能，如易于充填物料，易于成型、流通及回收管理等。
第三节纸盒的设计纸盒结构因纸板的易加工和柔软（半刚性）等特性，而使得其结构形式千变万化，现国内外纸盒结构形式已达数百种。
特别是对礼品包装盒、工艺品包装盒、食品包装盒、玩具包装盒、其结构形式千姿百态。
一、纸盒结构设计依据1、内装产品特性（性质）内装产品也就是我们通常所说的商品。
它们的特性包括：（1）化学性质（2）物理性质（3）机械性质（4）生物学特性在纸盒结构设计时首先就应考虑上述特性。
根据所包装的产品所具有的特性，抓住其不同性质选择最佳盒型结构。
2、内装产品形态它指产品在一般环境条件下表现岀来的外形结构，常见的有固体、液体和气体。
而固体又分为成型的、颗粒的和粉状的等。
3、内装产品的性能和造型结构内装产品的性能指内装产品功能性特征，而内装产品造型结构指其本身所具有的或内包装所具有的结构形状。
根据产品性能和产品结构形状设计纸盒时，同时还应注意包装空间利用率和稳定性，所以一般纸盒横断面多为方形或圆形，同时立柱盒下部均大于上部，而且底部均为平面。
4、内装产品的用途5、产品的运输条件产品的运输条件主要指运输距离与运输工具，如长途、短途、水运、陆运、空运等。
6、其它依据除上述依据外，还可根据具体条件来确定纸盒结构与造型。
如运输方便为依据，就应尽可能有折叠纸盒；以防伪与保护功能为依据，就应尽可能选用固定式纸盒及粘接方式结构。
二、纸盒结构设计要求1、方便性2、保护性3、可变性4、科学性与合理性三、纸盒的尺寸设计设计纸盒通常根据所装产品的结构尺寸确定纸盒的内径尺寸，同时了解和分析所装产品的特性，考虑盒内所要求内衬与否，然后定岀纸盒尺寸。
四、纸盒的结构设计纸盒结构包括主体结构与局部结构两大部分和辅助结构（功能性结构）。
1、主体结构2、局部结构3、辅助结构（功能性结构）以上结构设计都必须考虑制造的方便和可能性。
尽可能使其加工、使用和包装操作方式简单，使其成本（材料成本与加工成本）尽可能的低。
五、纸盒结构一般设计程序（步骤）1、核实产品。
型体尺寸、形态、空间局限、流通范围、包装方式、总体方案定位等。
2、测绘。
确定包络空间。
3、制图（草图与施工固、包括内外立体效果图、整体造型图、各种展开图等。
）4、制作模型。
5、试制改进。
6、定型施工。
第四节纸包装尺寸定义惯例与绘图惯例一、尺寸量度惯例纸盒的尺寸量度应该按照长度、宽度和深度（L x W x D ）的顺序进行表述。
长度、宽度和高度应按下列方式测量：1、长度和宽度2、深度所有尺寸应从刻痕中央到刻痕中央或纸盒坯边缘进行测量。
二、绘图惯例一般纸盒坯展开图为印刷面向上，注明长度、宽度、深度和纹理方向等特定的基本面板或尺寸关系。
例如, 在褶翼插合纸盒中，防尘翼的长度默认为封闭面板和褶翼的组合宽度的一半。
当然，这只是一般的惯例，并不作为唯一或优先的方法。
第二章折叠纸盒结构设计教学目的要求：1、了解纸包装的设计与开发过程2、熟悉纸盒设计基本原理3、掌握4大类纸盒典型结构与设计方法4、掌握功能性结构设计教学重点：纸盒设计中的管型与盘型结构；纸盒的功能性结构设计教学难点：管型与盘型结构中的异型纸盒设计课时安排：10学时第一节折叠纸包装的设计与开发一、设计与开发过程的主要影响因素包装设计师和工程师在开发包装方案时需要对三个同等重要的关键领域的需求进行考虑：加工问题、客户问题、消费者问题。
设计中的主要因素可以从以下几个方面考虑：1、加工因素在整个加工过程中，首先应能开发完全无误的几何结构与构图设计；第二，实施高效率的规划，使浪费和损坏达到最小化，并有助于实现从设计到制造之间的快速周转。
第三，还应保证成品纸盒在内部搬运、仓库储存和配送过程中保持完好，并使其在到达客户操作时保持完美状态。
第二节折叠纸盒结构设计基本原理一、折叠纸盒的基本设计类别1、管型折叠纸盒2、盘型折叠纸盒3、集合纸包装4、特殊类别的纸包装二、折叠纸盒的基本构成元素1、面板。
2、翼。
3、舌。
4、脚副翼。
5、边缘副翼。
三、折叠纸盒的结构设计要素包装容器的结构体是点、线、面、体的组合，而对于由平面纸板而成型的折叠纸盒、粘贴纸盒与瓦楞纸箱这类纸包装，重要的结构要素如下：1、点。
2、线。
3、面。
4、体。
5、角。
6、旋转角第三节管型折叠纸盒、管型纸盒的组成管型折叠纸盒是折叠纸盒中庞大而种类繁多的组成部分。
其范围既包括形状独特、以手工方式进行撑盒、装盒与封盒的结构，也包括简单的矩形形状的折叠纸盒。
1、相关的术语和定义工作刻痕（WS）、伪工作刻痕（FWS）、预折刻痕（非工作刻痕）2、盒体各主要结构二、管型纸盒的局部结构设计1、封口插舌翼（褶翼）设计2、插舌翼（褶翼）闭合的封口副翼（防尘翼）设计3、盒底密封的封口副翼设计4、制造接头（胶粘翼）设计5、套筒结构三、插舌翼（褶翼）封口的管型折叠纸盒（一）插合结构（二）锁合结构四、密封封闭的管型折叠纸盒1、完全交叠封闭2、部分交叠封闭3、经济型交叠封闭五、锁定封闭的管型折叠纸盒1、边沿锁2、拉链锁六、综合封闭盒底结构的管型折叠纸盒1、1-2-3盒底（也称为Houghland锁底或弹簧锁底）2、四重锁定盒底（也称为双层锁底或耳钩底）3、自动锁合盒底（也称为快速锁底、经济或爆米花底）4、内折自锁底5、平分角结构摇翼的盒盖、自锁盒底的管型纸盒6、平分角结构摇翼的盒盖、自锁盒底的便携式纸盒7、便携式人字形顶盖、自锁盒底管型纸盒七、异型管型折叠纸盒设计变化形式1、横截面形状变化（1）三角形管型纸盒（2）钻石形管型纸盒（3）不对称四边形形管型纸盒（4）正五边形管型纸盒（5）不对称五边形管型纸盒（6）六块面板的五边形管型纸盒（7）六边形管型纸盒（8）不对称七边形管型纸盒（9）八边形管型纸盒2、盒体形状雕塑造型设计（1）常规工作刻痕的单角增加面管型纸盒（2）双伪工作刻痕的四面/角增加面的管型纸盒（3 ）常规的工作刻痕的四面/角增加面管型纸盒（4）常规的工作刻痕的侧板内折结构管型纸盒（5 ）锥形四面体结构一一带角度的工作刻痕（6）梯形的多边形结构（7）螺旋状管型纸盒（8）带内凹增加面的四面弓形结构管型纸盒3、异型管型纸盒封闭端设计变化（1）曲线刻痕摇盖（2）梯形台状摇盖（3）拱形封口结构（4）下凹形态的1-2-3封口结构（5）“花”形封口结构（6）内折三角形山状封口结构（7）整体缓冲平台（8）内折三角形封口结构（9）内折三角形金字塔封口结构4、异型管型纸盒的隔板及陈列平台设计（1）隔板设计（2）分隔平台结构设计第四节盘型折叠纸盒一、盘型纸盒的组成与设计盘型折叠纸盒与管型折叠纸盒一样，是折叠纸盒的各部类中最大的种类之一。
包括各种风格在内的各种结构的盘型纸盒与管型纸盒一样影响深远。
