看懂汽车电路图

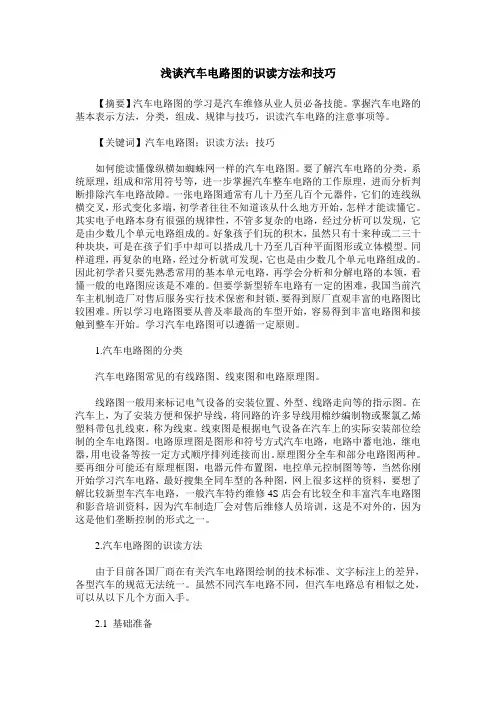

浅谈汽车电路图的识读方法和技巧【摘要】汽车电路图的学习是汽车维修从业人员必备技能。

掌握汽车电路的基本表示方法，分类，组成、规律与技巧，识读汽车电路的注意事项等。

【关键词】汽车电路图；识读方法；技巧如何能读懂像纵横如蜘蛛网一样的汽车电路图。

要了解汽车电路的分类，系统原理，组成和常用符号等，进一步掌握汽车整车电路的工作原理，进而分析判断排除汽车电路故障。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

但要学新型轿车电路有一定的困难，我国当前汽车主机制造厂对售后服务实行技术保密和封锁，要得到原厂直观丰富的电路图比较困难。

所以学习电路图要从普及率最高的车型开始，容易得到丰富电路图和接触到整车开始。

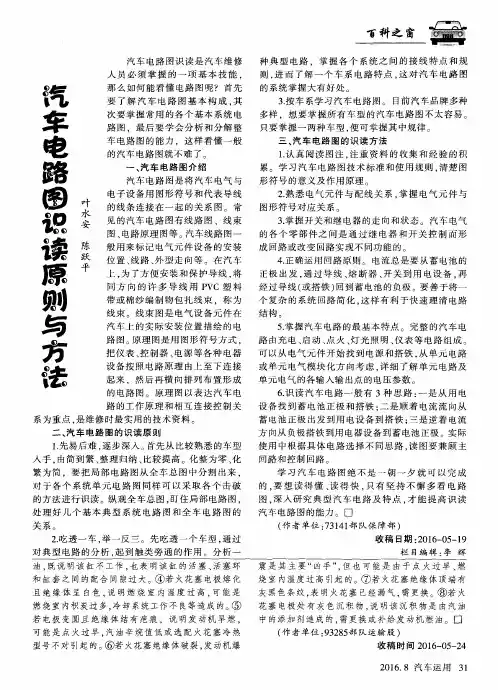

学习汽车电路图可以遵循一定原则。

1.汽车电路图的分类汽车电路图常见的有线路图、线束图和电路原理图。

线路图一般用来标记电气设备的安装位置、外型、线路走向等的指示图。

在汽车上，为了安装方便和保护导线，将同路的许多导线用棉纱编制物或聚氯乙烯塑料带包扎线束，称为线束。

线束图是根据电气设备在汽车上的实际安装部位绘制的全车电路图。

电路原理图是图形和符号方式汽车电路，电路中蓄电池，继电器，用电设备等按一定方式顺序排列连接而出。

原理图分全车和部分电路图两种。

要再细分可能还有原理框图，电器元件布置图，电控单元控制图等等，当然你刚开始学习汽车电路，最好搜集全同车型的各种图，网上很多这样的资料，要想了解比较新型车汽车电路，一般汽车特约维修4S店会有比较全和丰富汽车电路图和影音培训资料，因为汽车制造厂会对售后维修人员培训，这是不对外的，因为这是他们垄断控制的形式之一。

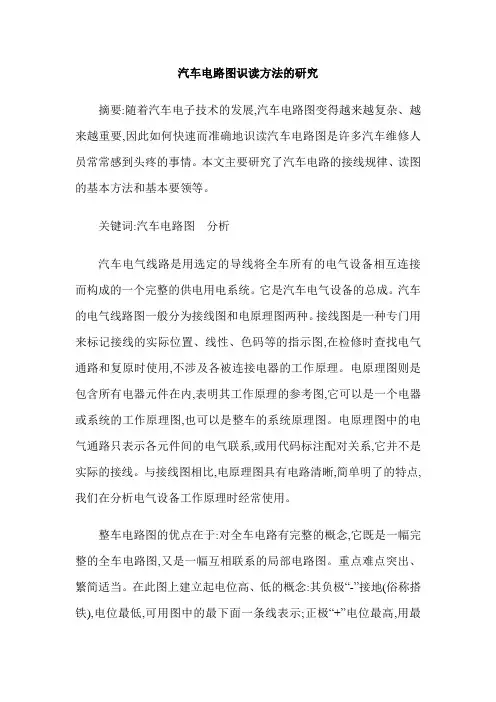

汽车电路图识读方法的研究摘要:随着汽车电子技术的发展,汽车电路图变得越来越复杂、越来越重要,因此如何快速而准确地识读汽车电路图是许多汽车维修人员常常感到头疼的事情。

本文主要研究了汽车电路的接线规律、读图的基本方法和基本要领等。

关键词:汽车电路图分析汽车电气线路是用选定的导线将全车所有的电气设备相互连接而构成的一个完整的供电用电系统。

它是汽车电气设备的总成。

汽车的电气线路图一般分为接线图和电原理图两种。

接线图是一种专门用来标记接线的实际位置、线性、色码等的指示图,在检修时查找电气通路和复原时使用,不涉及各被连接电器的工作原理。

电原理图则是包含所有电器元件在内,表明其工作原理的参考图,它可以是一个电器或系统的工作原理图,也可以是整车的系统原理图。

电原理图中的电气通路只表示各元件间的电气联系,或用代码标注配对关系,它并不是实际的接线。

与接线图相比,电原理图具有电路清晰,简单明了的特点,我们在分析电气设备工作原理时经常使用。

整车电路图的优点在于:对全车电路有完整的概念,它既是一幅完整的全车电路图,又是一幅互相联系的局部电路图。

重点难点突出、繁简适当。

在此图上建立起电位高、低的概念:其负极“-”接地(俗称搭铁),电位最低,可用图中的最下面一条线表示;正极“+”电位最高,用最上面的那条线表示。

电流的方向基本都是由上而下,路径是:电源正极“+”→开关→用电器→搭铁→电源负极“-”。

大可能减少电线的曲折与交叉,布局合理,图面简洁、清晰,图形符号考虑到元件的外形与内部结构,便于读者联想、分析,易读、易画。

各局部电路(或称子系统)相互并联且关系清楚,发电机与蓄电池间、各个子系统之间的连接点尽量保持原位,熔断器、开关及仪表等的接法基本上与原图吻合。

1 一般汽车电路的接线规律汽车线路一般采用单线制、用电设备并联、负极搭铁、线路有颜色和编号加以区分,并以点火开关为中心将全车电路分成几条主干线,即:蓄电池火线(30号线)、附件火线(Acc线)、钥匙开关线(15号线)。

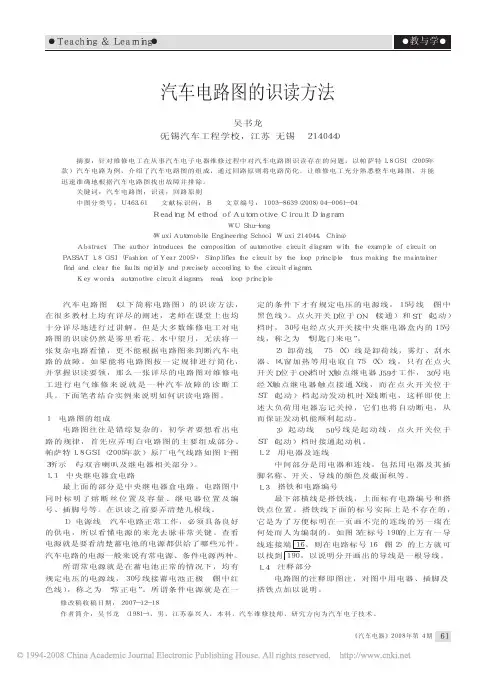

汽车电路图的种类以及基本的识读方法汽车电路图是一种将汽车电器和电子设备用图形符号和代表导线的线条连接在一起的关系图，是对汽车电器的组成、工作原理、工作过程及安装要求所作的图解说明。

电路图中表示的是不同电路相互之间的关系及彼此之间的连接，通过对电路图的识读，可以认识并确定电路图上所画电气元件的名称、型号和规格，清楚地掌握汽车电气系统的组成、相互关系、工作原理和安装位置，便于对汽车电路进行检查、维修、安装、配线等工作。

根据汽车电路图的不同用途，可绘制成不同形式的电路图，常见的电路图有原理框图、电路原理图、接线图、线束图与电气设备定位图。

一、原理框图原理框图是用框图的形式来表达其原理，它的作用在于能够清晰地表达比较复杂的原理。

由于汽车的电气系统较为复杂，为概略地表示各个汽车电气系统或分系统的基本组成、相互关系及其主要特征，常采用原理框图。

原理框图所描述的对象是系统或分系统的主要特征，不必画出元器件和它们之间的具体连接情况，它对内容的描述是概略的，但对于汽车电路的分析和维修有很大的帮助。

原理框图通常采用方框符号或者带注释的框绘制，带注释的框应用比较广泛，其框内的注释可以是文字，可以是符号，也可以同时采用文字和符号。

下图所示为日产天籁点火系统原理框图。

原理框图识读方法：熟悉各车系常用电器的图形符号及方框符号；仔细阅读图中的注释，了解原理框图的绘制方法和特点；理解各功能单元电路的基本作用。

二、电路原理图电路原理图是利用电气符号将每一个系统合理地连接起来，能简明清晰地反映汽车电路构成、连接关系和工作原理，而不考虑其实际安装位置的一种简图。

其优点是图面清晰、简单明了、通俗易懂，便于分析、查找电路故障。

电路原理图分为整车电路原理图和局部电路原理图。

汽车的整车电路原理图是由若干个局部电路原理图组成的。

整车电路原理图是一幅完整的全车电路图，能反映全车电路各系统之间的相互关系。

在此图上能建立起电位高、低的概念。

其负极搭铁电位最低，可用图中的最下面一条线表示；正极电位最高，用最上面的那条线表示。
