1-1下图表示一个水位自动控制系统

自编自控教材习题解答第一章1-2 图1-17 是液位自动控制系统原理示意图。

图中SM为执行电动机。

试分析系统的工作原理，指出该系统参考输入、干扰量、被控对象、被控量、控制器，并画出系统的方框图。

图1-17 习题1-2 液位自动控制系统【解】系统参考输入：预期液位；被控对象：水箱；被控量：水箱液位；控制器：电动机减速器和控制阀门；干扰量：用水流量Q2。

系统的方块图如下1-3在过去，控制系统常常以人作为闭环控制系统的一部分，图1-18是人在回路中的水位控制示意图，试画出该控制系统的方框图。

图1-18 习题1-3 阀门控制系统【解】略1-4图1-19是仓库大门自动控制系统原理图。

试说明系统自动控制大门开闭的工作原理，并画出系统的方块图。

图1-19 习题1-4 仓库大门自动系统【解】1-5 图1-20为水温控制系统示意图。

冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。

冷水流量变化用流量计测量。

试绘制系统方块图，并说明为了保持热水温度为期望值，系统是如何工作的？指出该系统的参考输入、干扰量、被控对象和控制装置各是什么？图1-20 习题1-5 水温控制系统示意图【解】该系统的参考输入：给定温度；干扰量：冷水流量的变化；被控对象：热交换器；被控量：交换器的水温；控制装置：温度控制器，此时控制器的输出不仅与实际水温有关而且和冷水的流量有关，所以该系统不仅是反馈控制而是反馈+前馈的复合控制方式。

它的主要目的是一旦冷水流量增大或减少时，及时调整蒸汽流量，不用等到水温降低会升高后再调节，所以可提高系统对扰动的能力。

实际给定第二章2-2 若某系统在阶跃输入r(t)=1(t)时，零初始条件下的输出响应c(t)=1-e -2t +e -t ，试求系统的传递函数和脉冲响应。

【解】根据传递函数的定义，其传递函数为零初始条件下，输出信号的拉氏变换与输入信号拉氏变换之比，即()1111()()/()21C s G s R s s s s s ==-+++ 242(1)(2)s s s s ++=++ 2-3 设系统传递函数为342)(2++=s s s G初始条件0/)0(,1)0(=-=dt dc c 。

第一章习题1-1日常生活中有许多开环和闭环控制系统，试举几个具体例子，并说明它们的工作原理。

1-2说明负反馈的工作原理及其在自动控制系统中的应用。

自动驾驶器用控制系统将汽车的速度限制在允许范围内。

画出方块图说明此反馈系统。

1-3双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。

目标是同时控制水温和流量，画出此闭环系统的方块图，你愿意让别人给你开环控制的沐浴器吗？1-4开环控制系统和闭环控制系统各有什么优缺点？1-5反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性是什么？1-6对自动控制系统基本的性能要求是什么？最主要的要求是什么？1-7下图表示一个水位自动控制系统,试说明其作用原理.1-8下图是恒温箱的温度自动控制系统.要求:(1) 画出系统的原理方框图;(2) 当恒温箱的温度发生变化时,试述系统的调解过程;(3) 指出系统属于哪一类型?1-9 下图为位置随动系统,输入量为转角r θ,输出量为转角c θ,p R 为圆盘式滑动电位器,s K 为功率放大器SM 为伺服电动机.要求: (1)说明系统由哪几部分组成,各起什么作用？ (2)画出系统原理方框图;(3)说明当r θ 变化时, c θ的跟随过程.1-10 位置随动系统如下图所示,回答以下问题 1.说明该系统的以下(1)-(10)各是什么:(1)被控制对象 (2)被控制量 (3)给定元件 (4)给定量 (5)主反馈元件 (6)主反馈量 (7)误差量 (8)负载 (9)积分元件 (10)执行元件. 2.画出系统作用方框图,表出个环节的输入输出量。

3.判断(在括号内对的上面打"对号")(1)该系统是(按偏差;按扰动)原则的控制系统; (2)该系统是(有差;无差)系统; (3)该系统是(0型,1型,2型)系统; (4)该系统的输入量是(rr U Q 、);(5)该系统的输出量是(c c U Q 、)。

1－11下图为温度自动控制系统,改变a 点位置可以改变恒温温度.试说明该系统的工作原理和性能,并指出它属何种类型?1-12如题图（a ）、（b ）所示两水位控制系统，要求∙ 画出方块图（包括给定输入量和扰动输入量）； ∙ 分析工作原理，讨论误差和扰动的关系。

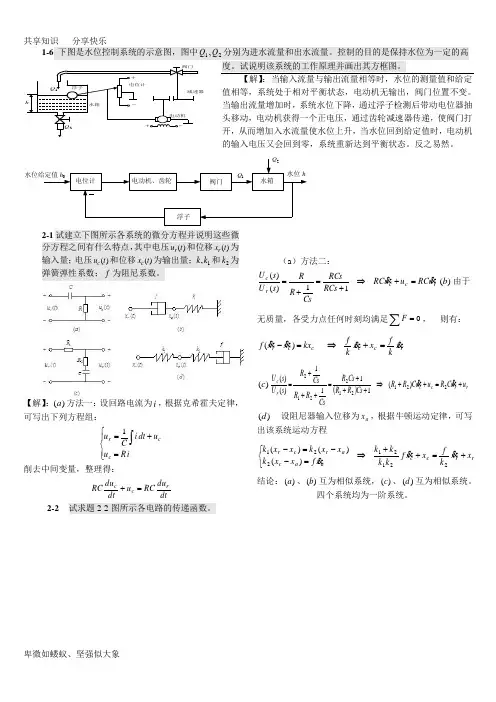

1-6 下图是水位控制系统的示意图，图中1Q ,2Q 分别为进水流量和出水流量。

控制的目的是保持水位为一定的高度。

试说明该系统的工作原理并画出其方框图。

【解】：当输入流量与输出流量相等时，水位的测量值和给定值相等，系统处于相对平衡状态，电动机无输出，阀门位置不变。

当输出流量增加时，系统水位下降，通过浮子检测后带动电位器抽头移动，电动机获得一个正电压，通过齿轮减速器传递，使阀门打开，从而增加入水流量使水位上升，当水位回到给定值时，电动机的输入电压又会回到零，系统重新达到平衡状态。

反之易然。

水位给定值电位计电动机、齿轮阀门水箱浮子2Q 1Q 水位hh2-1试建立下图所示各系统的微分方程并说明这些微分方程之间有什么特点，其中电压)(t u r 和位移)(t x r 为输入量；电压)(t u c 和位移)(t x c 为输出量；1,k k 和2k 为弹簧弹性系数；f 为阻尼系数。

【解】：)(a 方法一：设回路电流为i ，根据克希霍夫定律，可写出下列方程组：⎪⎩⎪⎨⎧=+=⎰i R u u dt i C u c c r 1 削去中间变量，整理得：dtduRC u dt du RCr c c =+（a ）方法二：r c c r c u RC u u RC RCs RCsCsR R s U s U &&=+⇒+=+=11)()()(b 由于无质量，各受力点任何时刻均满足∑=0F ， 则有：cc r kx x x f =-)(&&r c c x kf x x k f &&=+⇒)(c ()rr c c r c u u C R u u C R R Cs R R Cs R CsR R Cs R s U s U +=++⇒+++=+++=&&221212212)(1111)()()(d 设阻尼器输入位移为a x ，根据牛顿运动定律，可写出该系统运动方程rr c c a a ca r c r x x k fx x f k k k k x f x x k x x k x x k +=++⇒⎩⎨⎧=--=-&&&22121221)()()(结论：)(a 、)(b 互为相似系统，)(c 、)(d 互为相似系统。

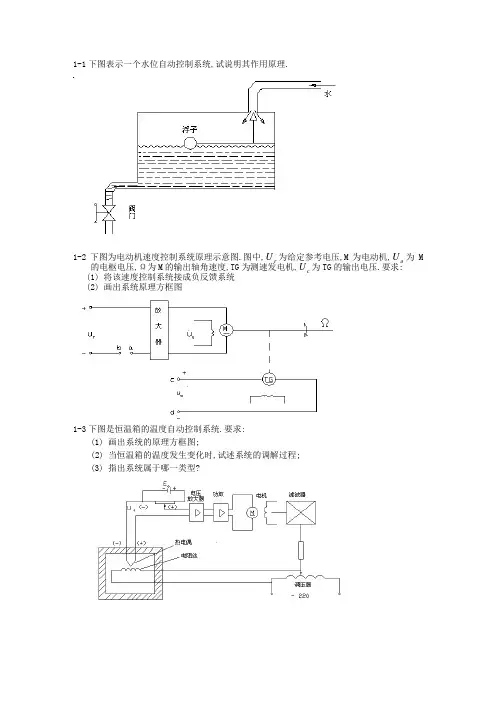

1-1下图表示一个水位自动控制系统,试说明其作用原理.1-2下图为电动机速度控制系统原理示意图.图中,r U 为给定参考电压,M 为电动机,a U 为M的电枢电压,Ω为M 的输出轴角速度,TG 为测速发电机,c U 为TG 的输出电压.要求:(1) 将该速度控制系统接成负反馈系统(2) 画出系统原理方框图1-3下图是恒温箱的温度自动控制系统.要求:(1) 画出系统的原理方框图;(2) 当恒温箱的温度发生变化时,试述系统的调解过程;(3) 指出系统属于哪一类型?1-4下图为电动机电压自动控制系统.图中,1为电动机,2为减速器,3为电动机,4为电压放大器,5为可调电位器.试问:(1)该系统由哪几部分组成,各起作用?(2)系统中有哪些可能的扰动量?(3)当输出电压降低时,系统的调节过程如何?(4)该系统属于哪种类型?1-5 下图为位置随动系统,输入量为转角r θ,输出量为转角c θ,p R 为圆盘式滑动电位器,s K 为功率放大器SM 为伺服电动机.要求:(1)说明系统由哪几部分组成,各起什么作用？(2)画出系统原理方框图;(3)说明当r θ 变化时, c θ的跟随过程.1-6下图为转速控制系统,g U 为输入量,f E 为发电机电势,转速n 为输出量.试画出系统原理方框图.1-7设描述系统的微分方程如下,其中c(t)为输出量,r(t)为输入量,试判断它们属于何种类型? (1) λλd r dt t dr t r t c t )(5)(6)(3)(⎰∞-++= (2) 222)()(2)(dt t r d t t r t c +=(3) )()(2t r t c =(4) t t r t c ωcos )(5)(+=(5) ⎩⎨⎧≥<=6,)(6,0)(t t r t t c (6) )()(8)(6)(3)(2233t r t c dtt dc dt t c d dt t c d =+++ (7) dtt dr t r t c dt t dc t )(3)()()(+=+ 1-8下图为温度自动控制系统,改变a 点位置可以改变恒温温度.试说明该系统的工作原理和性能,并指出它属何种类型?1-9下图为直流恒速控制系统.系统中除速度反馈外, 还设置了电流反馈以补偿负载变化的影响.试画出系统原理方框图.1-10下图是烘烤面包的速度调节装置.待烘烤的面包用传送带按一定速度和一定时间通过烘箱.传送带由无级变速机驱动,根据安装在烘箱内的温度检测测量的烘箱实际温度,通过控制器可以调节传送带的速度.若烘箱温度过高,传送带速度应加快,反之,则应减慢,以保证烘烤面包的质量.试说明传送带速度自动控制系统的工作原理,并绘制相应的原理方框图.1-11下图是一种用电流控制的气动调节阀,用来控制液体的流量.图中,与杆固连的线圈内有一块永久磁铁,当电流通过线圈时,便产生使杆绕支点转动的力矩, 从而带动档板关闭或打开喷嘴时,进入膜片腔的空气压力将增大,从而将膜片下压, 并带动弹簧,阀杆一起下移;反之,当喷嘴被打开时,由于空气从喷嘴中跑出,进入,膜片上腔的空气压力将减小,膜片连同弹簧,阀杆便一起上升.此外,阀杆位移反馈回去, 并由与杆连接的弹簧产生一个平衡力矩.这样,通过电流控制阀杆位移, 从而改变阀门开度,达到控制液体流量的目的.要求:(1) 确定该系统装置的输入量,输出量,控制对象和扰动量;(2) 绘出其原理方框图;(3) 指出该系统属于哪种类型的装置?1-12 图1-31(A)和(B)均为自动调压系统,假设空载时,(A)于(B)的发电机端电压相同,均为110V试问带上负载后,(A)和(B)哪种系统能保持110V端电压不变? 哪种系统的端电压会低于110V?为什么?1-13试绘制图1-31(A)于(B)所示的原理方框图,分别说明各系统的测量元件, 放大元件及执行元件是时么,并指出各系统的输入量,输出量和控制对象.1-14 图1-32为水温控制系统,冷水在热交换器中由通入的蒸气加热,,从而得到一定温度的热水.冷水流量的变化可用流量计测得.要求:(1) 说明为了保持热水温度给定值为定值,系统是如何工作的?(2) 指出系统的控制对象及控制器;(3) 绘制系统的原理方框图;(4) 指出系统属于哪种类型1-15 图1-33为调速系统.图中G 为发电机,M 为电动机,TG 为测速发电机,SM 为伺服电动机.要求:(1)说明系统的工作原理;(2)绘制系统原理方框图.1-16图1-34为工作台位置液压控制系统.图中,1为控制电位器,2为反馈电位器,3为工作台.该系统可使工作台按照控制电位器给定的信号运动.要求:(1)指明系统的输入量,输出量和控制对象;(2) 绘制系统原理方框图(3) 说明系统属于何种类型1-17 图1-35为自动记录仪系统.电位器1和2组成测量电桥,当电位器1和2 的两个话臂不在同一位置时,测量电桥不平衡,线圈3中便有电流产生.由于线圈处于两个磁极中间,故会发生转动.线圈转动时,记录笔4和电位器2的滑壁跟着一起转动,直到2 的滑臂与1的滑臂位置一致为止.同时,记录笔相应记下两个滑臂间的位置偏差.试绘制该系统原理方框图1-18 图1-36为水位自动控制系统.要求绘制系统的原理方框图1-19下图所示为热水电加热器。

《计算机控制技术》期末模拟试题（一）一、填空题（每空2分.共20分）1．闭环负反馈控制的基本特征是。

2．闭环控制系统里.不同输出与输入之间的传递函数分母。

3．惯性环节的主要特点是.当其输入量发生突然变化时.其输出量不能突变.而是按变化。

4．静态误差系数是系统在典型外作用下精度的指标.静态误差系数越大.精度。

5．系统的相稳定裕度γM .定义为开环频率特性在截止频率ωc处。

6．离散系统稳定性与连续系统不同.它不仅与系统结构和参数有关.还与系统的有关。

7．零阶保持器是一个相位滞后环节.它的相频特性φ(ω)= 。

8．若已知闭环系统自然频率为ωn .经验上.采样频率ωs应取。

9．通常把叠加在被测信号上的干扰信号称为。

10．为使传感器特性与A/D变换器特性相匹配.通常应在传感器与A/D之间加入。

二、选择题(每题2分.共10分)1．在计算机控制系统里.通常当采样周期T减少时.由于字长有限所引起的量化误差将。

A 增大；B 减小；C 不变。

2．控制算法直接编排实现与串联编排实现相比.有限字长所引起的量化误差。

A 较大；B 较小；C 相当。

3．某系统的Z传递函数为G(z) = 0.5(z+0.5) / (z+1.2)(z-0.5) .可知该系统是。

A稳定的；B不稳定的；C 临界稳定的。

4．若以电机轴的转角为输入量.电机轴的转速为输出量.则它的传递函数为环节。

A 积分；B 微分；C 惯性。

5．在确定A/D变换器精度时.通常要求它的精度应传感器的精度。

A 大于；B 小于；C 等于。

三、简答题（每小题5分.共20分）1．图1为水箱水位自动控制系统.试说明基本工作原理。

图12．已知单位负反馈闭环控制系统的单位阶跃响应的稳态误差为0.1.试问该系统为几型系统.系统的开环放大系数为多少?3．试简单说明系统稳定性与稳态误差相互矛盾的关系。

4．试表述采样定理.并说明若一高频信号采样时不满足采样定理.采样后将会变成何种信号。

四、（10分）已知单位负反馈系统开环传递函数为 G(s)=ωn 2/s(s+2ζωn )实测求得单位阶跃响应的σ%=4.3%.t s =2.5秒.试写出闭环传递函数并求ωn .ζ为多少。

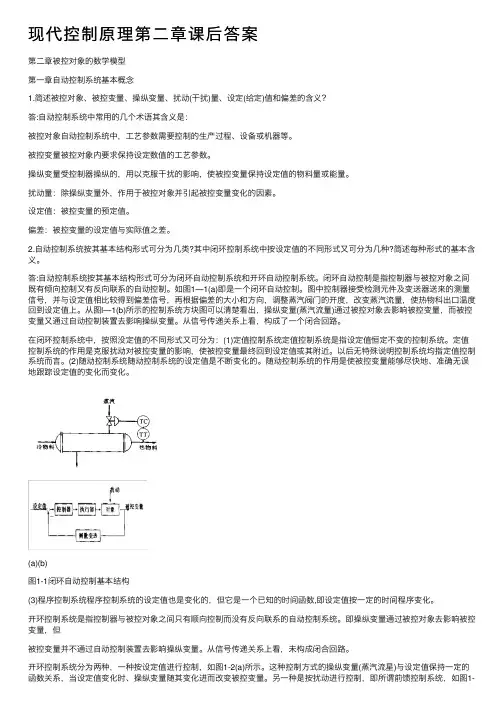

现代控制原理第⼆章课后答案第⼆章被控对象的数学模型第⼀章⾃动控制系统基本概念1.简述被控对象、被控变量、操纵变量、扰动(⼲扰)量、设定(给定)值和偏差的含义？答:⾃动控制系统中常⽤的⼏个术语其含义是：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服⼲扰的影响，使被控变量保持设定值的物料量或能量。

扰动量：除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值：被控变量的预定值。

偏差：被控变量的设定值与实际值之差。

2.⾃动控制系统按其基本结构形式可分为⼏类?其中闭环控制系统中按设定值的不同形式⼜可分为⼏种?简述每种形式的基本含义。

答:⾃动控制系统按其基本结构形式可分为闭环⾃动控制系统和开环⾃动控制系统。

闭环⾃动控制是指控制器与被控对象之间既有倾向控制⼜有反向联系的⾃动控制。

如图1—1(a)即是⼀个闭环⾃动控制。

图中控制器接受检测元件及变送器送来的测量信号，并与设定值相⽐较得到偏差信号，再根据偏差的⼤⼩和⽅向，调整蒸汽阀门的开度，改变蒸汽流量，使热物科出⼝温度回到设定值上。

从图l—1(b)所⽰的控制系统⽅块图可以清楚看出，操纵变量(蒸汽流量)通过被控对象去影响被控变量，⽽被控变量⼜通过⾃动控制装置去影响操纵变量。

从信号传递关系上看，构成了⼀个闭合回路。

在闭环控制系统中，按照没定值的不同形式⼜可分为：(1)定值控制系统定值控制系统是指设定值恒定不变的控制系统。

定值控制系统的作⽤是克服扰动对被控变量的影响，使被控变量最终回到设定值或其附近。

以后⽆特殊说明控制系统均指定值控制系统⽽⾔。

(2)随动控制系统随动控制系统的设定值是不断变化的。

随动控制系统的作⽤是使被控变量能够尽快地、准确⽆误地跟踪设定值的变化⽽变化。

(a)(b)图1-1闭环⾃动控制基本结构(3)程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数,即设定值按⼀定的时间程序变化。

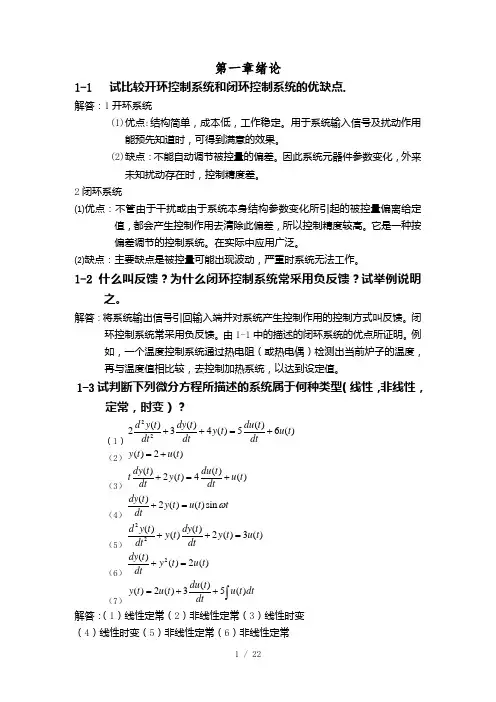

第一章绪论1-1试比较开环控制系统和闭环控制系统的优缺点.解答：1开环系统(1)优点:结构简单，成本低，工作稳定。

用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。

(2)缺点：不能自动调节被控量的偏差。

因此系统元器件参数变化，外来未知扰动存在时，控制精度差。

2闭环系统⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。

它是一种按偏差调节的控制系统。

在实际中应用广泛。

⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。

1-2什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说明之。

解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。

闭环控制系统常采用负反馈。

由1-1中的描述的闭环系统的优点所证明。

例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。

1-3试判断下列微分方程所描述的系统属于何种类型（线性，非线性，定常，时变）？（1）22()()()234()56() d y t dy t du ty t u t dt dt dt++=+（2）()2() y t u t=+（3）()()2()4() dy t du tt y t u t dt dt+=+（4）()2()()sin dy ty t u t t dtω+=（5）22()()()2()3() d y t dy ty t y t u t dt dt++=（6）2()()2() dy ty t u t dt+=（7）()()2()35()du ty t u t u t dtdt=++⎰解答：（1）线性定常（2）非线性定常（3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4如图1-4是水位自动控制系统的示意图，图中Q1，Q2分别为进水流量和出水流量。

控制的目的是保持水位为一定的高度。

自动控制原理作业题第一章 基本概念一、简答题1 简述自动控制的基本概念简述自动控制的基本概念2 简述自动控制系统的基本组成简述自动控制系统的基本组成3 简述控制系统的基本控制过程简述控制系统的基本控制过程4 简述自动控制系统的基本分类简述自动控制系统的基本分类5 试比较开环控制和闭环控制的特点试比较开环控制和闭环控制的特点6 简述自动控制系统的性能评价指标简述自动控制系统的性能评价指标二、分析计算题1 液位自动控制系统如图所示。

试分析该系统工作原理，画出系统原理框图，指出被控对象、被控参量和控制量被控参量和控制量2 发动机电压调节系统如图所示，试分析其工作原理，画出系统原理框图，指出其特点。

3液面控制系统如图所示。

试分析该系统的工作原理，指出系统中的干扰量、被控制量及被控制对象，并画出系统的方框图。

控制对象，并画出系统的方框图。

4控制系统如图所示。

简述该系统的工作原理，说明该系统的给定值、被控制量和干扰量，并画出该系统的方块图。

并画出该系统的方块图。

图1-7发电机-电动机调速系统操纵电位计发电机伺服电机减速器负载Θr给定值Ur 前置放大器功放执行元件被控量Wm这是一个开环控制的例子+E-EΘrUr操纵电位计R1R2R3R4放大器直流发电机伺服电机Wd Wm发电机-电动机调速系统减速器负载5火炮随动控制系统如图所示。

简述该系统的工作原理，并画出该系统的原理框图。

第二章 线性控制系统的数学模型一、简答题1 简述建立控制系统数学模型的方法及其数学表示形式简述建立控制系统数学模型的方法及其数学表示形式2 简述建立微分方程的步骤简述建立微分方程的步骤3 简述传递函数的基本概念及其特点简述传递函数的基本概念及其特点4 给出组成控制系统典型基本环节给出组成控制系统典型基本环节二、分析计算题1 有源电网络如图所示，输入量为)(1t u ，输出量为)(2t u ，试确定该电网络的传递函数，试确定该电网络的传递函数2 电枢控制式直流电动机原理图如图所示，电枢控制式直流电动机原理图如图所示，输入量为输入量为)(1t e ，输出量为)(t o q ，试确定其微分方程。

习题参考答案第1章1-1 工作原理 当水位达到规定值时，浮子使电位器活动端处于零电位，放大器输出电压和电机电枢电压是零，电机停转，进水阀门开度不变。

水位高于规定值时，浮子使电位器活动端电位为正，放大器输出电压和电机电枢电压是正，电机正转，阀门开度减小，进水量减小，水位下降。

而水位低于规定值时，浮子使电位器活动端电位为负，电机反转，阀门开度变大，水位上升。

参考输入是电位器中的零电位，扰动量包括出水量和进水管压力的变化等，被控变量是水位，控制器是放大器，控制对象是水箱。

1-2 当水位处于规定值时，阀门开度正好使进水量和出水量相等，水位不 变。

当水位高于规定值，浮子通过杠杆使阀门开度减小，进水减小，水位下降。

当水位低于规定值，浮子通过杠杆使阀门开度变大，进水增加，水位上升。

1-3 系统的目的是使发射架转到希望的角度。

电压1u 代表希望的角度，电位器输出电压2u 表示发射架的实际转角。

它们的差值称为偏差电压，放大后加到电机电枢绕组上成为电压a u 。

当发射架没有转到希望的角度时，偏差电压和电机电枢电压不是零，它们使电机转动，转动方向是使偏差角减小至零。

该系统是伺服系统。

参考输入信号是电压1u ，被控变量是发射架转角θ。

反馈信号是电位器活动端电压2u ，控制变量是放大和补偿环节的输出电压3u 。

测量元件是电位器，执行元件是直流电动机。

1-4 程序控制系统，控制器是计算机，执行元件是步进电动机，被控变量是刀具位移x 。

1-5 （1）线性定常系统；（2）线性时变系统；（3）非线性系统；（4）线性时变系统；（5）线性定常系统；（6）线性时变系统。

第2章2-1 a)k ms s F s X t F t kx t t x m +==+2221)()( )()(d )(db)取m 的平衡点为位移零点，列微分方程。

k fs ms l l s F s X t F l l t kx t t x f t t x m ++==++2212122/)()( )()(d )(d d )(d 2-2 设A 、B 点及位移x 见图中(b),(d)。

第一章1. 根据水位控制系统的示意图画出系统的框图。

图1-1 水位控制系统示意图2．图1-2所示，为一直流发电机电压自动控制系统。

图中，1为发电机；2为减速器；3为执行机构；4为比例放大器；5为可调电位器。

（1）该系统由哪些环节组成，各起什么作用？（2）绘出系统的框图，说明当负载电流变化时，系统如何保持发电机的电压恒定。

（3）系统中有哪些可能的扰动？图1-2 电压自动控制系统3．图1-3为仓库大门自动控制系统。

试说明自动控制大门开启和关闭的工作原理。

如果大门不能全开或全关，则怎样进行调整？图1-3 仓库大门控制系统4．题图1-4是一晶体管稳压电源。

试将其画成方块图并说明在该电源里哪些起着测量、放大、执行的作用以及系统里的干扰量和给定量是什么？图1-4 晶体管稳压电源5. 电冰箱制冷原理图如图1-5所示，简述系统工作原理，指出被控对象，被控量和给定量，并画出系统方框图。

图1-5 电冰箱制冷系统原理图6．简述随动系统的自动调节过程？第二章1. 试求出图2-1中各电路的传递函数图2-12. 试求出图2-2中各有源网络的传递函数。

图2-23. 图2-3所示为一磁场控制的直流电动机。

设工作时电枢电流不变，控制电压加在励磁绕组上，输出为电机角位移，求传递函数()()()s u s s W r θ=。

图2-34．试证明图2-4（a ）所示电气网络与图2-4(b)所示的机械系统具有相同的传递函数。

5. 试分别写出图2-5中各有源网络的传递函数U c (s)/U r (s)。

6.已知一系统由如下方程组组成，试绘制系统方框图，并求出闭环传递函数。

（a ）图2-4（b ）(a) (c)(b) 图2-5()()()()()()[]()s X s W s W s W s W s X s X c r 87111--=()()()()()[]s X s W s X s W s X 36122-=()()()()[]()s W s W s X s X s X c 3523-=()()()s X s W s X c 34=7. 图2-6是一个转速控制系统，输入量是电压U ，输出量是负载的转速ω,画出系统结构图，并写出输入输出间的数学表达式。

《自动控制原理》习题习题11有一水位控制装置如图所示。

试分析它的控制原理，指出它是开环控制系统闭环控制系统？说出它的被控量，输入量及扰动量是什么？绘制出其系统图。

2某生产机械的恒速控制系统原理如图所示。

系统中除速度反馈外，还设置了电流正反馈以补偿负载变化的影响。

试标出各点信号的正负号并画出框图。

Ifi I id斷一实#事忡%—岭甲康fi3图示为温度控制系统的原理图。

指出系统的输入量和被控量，并画出系统框图。

4•自动驾驶器用控制系统将汽车的速度限制在允许范围内。

画出方块图说明此反馈系统。

5•双输入控制系统的一个常见例子是由冷热两个阀门的家用沐浴器。

目标是同时控制水温和流量，画出此闭环系统的方块图，你愿意让别人给你开环控制的沐浴器吗？6•开环控制系统和闭环控制系统各有什么优缺点？7•反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性是什么?习题21试分别写出图示各无源网络的传递函数'o习题3图+ ------- I I -----+习题1图2求图示各机械运动系统的传递函数。

(1)求图a 的(2)求图b 的=? (3)求图c 的=?习题2图3试分别写出图中各有源网络的传递函数U(s )/ U i (s )。

(b )4交流伺服电动机的原理线路和转矩-转速特性曲线如图所示。

为电动机的输出转矩。

N 为电动机的转矩。

由图可 T 与n 、u 呈非线性。

设在某平衡状态附 近用增量化表示的转矩与转速、控制电压关系方程为k n、k c为与平衡状态有关的值，可由转矩一转速特性曲线求得。

设折合到电动机的总转动惯 量为J ,粘滞摩擦系数为f ,略去其他负载力矩，试写出交流伺服电动机的方程式 并求输入为U c ，输出为转角B 和转速为n 时交流伺服电动机的传递函数习题4图习题5图6已知一系统由如下方程组组成，试绘制系统框图，求出闭环传递函数。

⑶=x r ⑻6⑶- 4何［恥）- 4何厮何 卫何二厲何［禺何-耳⑻卫⑻］7系统的微分方程组如下:图中，u 为控制电压.T強）啟）5图示一个转速控制系统， 输入量是电压 图，并写出其输入输出间的数学表达式。

考点60——三极管的电路设计1. 如图所示是小明设计的高温报警器电路原理图，当温度达到或超过设定值时，蜂鸣器发出报警声。

555集成电路的输入输出特性：2脚的电位低于Vcc的三分之一时，3脚输出高电平；2脚电位高于Vcc的三分之一，且6脚电位高于Vcc 的三分之二时，3脚输出低电平。

请根据描述和电路图完成以下任务：在测试过程中，小明将555集成电路损坏，准备用三极管来代替。

请你帮助小明选择一个合适的三极管（NPN型或PNP型），采用共发射极接法在下图的虚线框中画出三极管，并选择合适的接线端子完成电路的连线，要求保持电路原有的功能。

2.小明设计如图1所示的土壤湿度控制与报警电路，当检测到土壤的湿度值低于设定下限时，V1亮，水泵M启动进行灌水；当检测到土壤的湿度值高于设定的上限时，V1灭，水泵 M停止灌水。

根据电路图与功能要求完成下列任务：小明想改变电路的功能，如图2所示，实现当探头检测到的湿度值接近设定的下限时，V1亮，当检测值低于设定下限值时继电器开始工作，如果检测到的湿度值继续降低（即没有顺利进行灌水）则蜂鸣器HA发出报警声。

现提供NE555集成电路一个、与非门集成块一个、PNP型三极管一个、可变电阻若干，请选择合适的电子元器件在图2的虚线框内补全电路以实现上述功能。

（若选择与非门，连线时只需画出逻辑电路符号）3.小明设计了如图所示的温控实验电路。

要求当温度低于设定的下限值时，加热装置加热；当温度高于设定的上限值时，加热装置停止加热。

其中Rt是热敏电阻，请根据电路图及其描述完成以下任务。

请在图a虚线框内补画一个合适的三极管并选择合适的接线端子连线将电路设计完整；4. 如图a、图b所示的两个电路中，三极管为硅管，两个LED灯参数均相同。

完成以下各小题。

请完成图a的实物图连线（虚框处），其中三极管为普通三极管，平面朝自己，三个引脚朝下，从左至右依次是e、b、c三个极，上端线为电源正极，下端线为电源负极。
