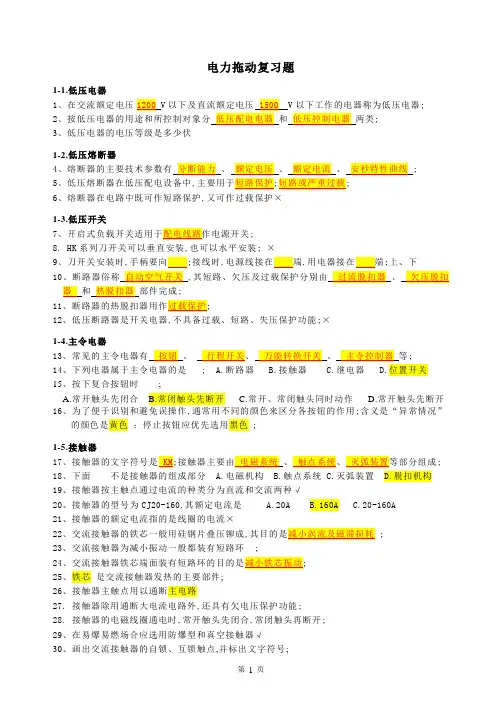

电力拖动复习题1-1.低压电器1、在交流额定电压以下工作的电器称为低压电器;2;3、低压电器的电压等级是多少伏1-2.低压熔断器45、低压熔断器在低压配电设备中,6、熔断器在电路中既可作短路保护,又可作过载保护×1-3.低压开关7;8. HK系列刀开关可以垂直安装,也可以水平安装; ×9、刀开关安装时,接线时,,;上、下10;1112、低压断路器是开关电器,不具备过载、短路、失压保护功能;×1-4.主令电器13;14、下列电器属于主令电器的是 ; A.断路器 B.接触器 C.继电器 D.位置开关15、按下复合按钮时;A.常开触头先闭合B.常闭触头先断开C.常开、常闭触头同时动作D.常开触头先断开16、为了便于识别和避免误操作,通常用不同的颜色来区分各按钮的作用;含义是“异常情况”的颜色是黄色；停止按钮应优先选用黑色;1-5.接触器17;18、下面不是接触器的组成部分 A.电磁机构 B.触点系统 C.灭弧装置 D.脱扣机构19、接触器按主触点通过电流的种类分为直流和交流两种√20、接触器的型号为CJ20-160,其额定电流是 A.20A B.160A C.20-160A21、接触器的额定电流指的是线圈的电流×22、交流接触器的铁芯一般用硅钢片叠压铆成,23、交流接触器为减小振动一般都装有短路环 ;2425、铁芯是交流接触器发热的主要部件;26、接触器主触点用以通断主电路27. 接触器除用通断大电流电路外,还具有欠电压保护功能;28. 接触器的电磁线圈通电时,常开触头先闭合,常闭触头再断开;29、在易爆易燃场合应选用防爆型和真空接触器√30、画出交流接触器的自锁、互锁触点,并标出文字符号;1-6.电磁式继电器31、电流继电器线圈的特点是线圈匝数少,导线粗 ;32、电压继电器的线圈在电路的接法是并联于被测电路中;33、中间继电器的基本构造 ;A、由电磁机构、触点系统、灭弧装置、辅助部件组成B、与接触器结构相同C、与热继电器结构相同D、与接触器基本相同,所不同的是没有主辅触点之分且触点对数多,没有灭弧装置34、继电器在任何电路中均可代替接触器使用×35、时间继电器的作用是 A.过电流保护 B.延时通断主电路 C.延时通断控制电路36、时间继电器之所以能够延时是因为线圈可以通电晚一些×37、断电延时继电器,它的延时触点动作情况是A.线圈通电时延时动作,断电时瞬时动作B.线圈通电时瞬时动作,断电时延时动作C.线圈通电时不动作,断电时瞬时动作D.线圈通电时不动作,断电时延时动作38、热继电器中双金属片的弯曲是由于两种金属材料的A、温度效应不同B、强度不同C、膨胀系数不同D、压力不同39、热继电器主要用于电动机的过载保护;40、热继电器在电路中既可作短路保护,又可作过载保护×41．只要电动机过载,其保护电器热继电器会瞬间动作并切断电动机电源; ×42、由于热继电器的热惯性大,所以在电动机控制线路中,只适合用作过载保护,不宜作短路保护;√43.由于热继电器在电动机控制线路中兼有短路和过载保护,故不需要再接入熔断器作短路保护;×44、热继电器和过电流继电器在起过载保护时可相互替代;×45、速度继电器的作用是反接制动 ;46、速度继电器 A.定子与电机同轴连接 B.转子与电机同轴连接 C触点放置于主电路47、画出热继电器的热元件和常闭触点的图形符号,并标出文字符;48、画出欠电流继电器的线圈图形符号,并标出文字符号;49、画出延时闭合的动合触点的图形,并标出文字符号;50、画出速度继电器的常开、常闭触点的图形符号,并标出其文字符号;2-1.电气识图1;2 ; 电路图3. 画出电路图时,同一电器的各元件都需要按其实际位置画在一起; ×4、电气图中为什么要规定统一的文字符号和图形符号5. 通过主电路和辅助电路中的电流相等; ×2-2.自锁与互锁的控制6.所谓点动控制是指点一下按扭就可以使电动机启动并连续运转的控制方式;7、接触器的自锁触点是一对A 常开辅助触点B 常闭辅助触点C 主触点D 任意辅助触点8、为什么说接触器自锁控制电路具有欠压和失压保护作用9、在控制电路中额定电压相同的线圈允许串联使用×10、欲使接触器KM1动作后接触器KM2才能动作,需要A．在KM1的线圈电路中串入KM2的常开触点 B.在KM1的线圈电路中串入KM2的常闭触点C．在KM2的线圈电路中串入KM1的常开触点 B.在KM2的线圈电路中串入KM1的常闭触点2-3.电机正反转控制线路11、要使三相异步电动机反转,可改变电动机定子绕组的三相电源相序 ,即只要把接入电动机三相电源进线中的任意两根对调接线即可;12、为了避免正、反转接触器同时得电动作线路采取了联锁控制;13、电动机正反转控制电路为了保证启动和运行的安全性,要采取电气上的互锁控制√14、接触器、按钮双重联锁正反转控制线路使电动机从正转变为反转时,正确操作方法是;A、可直接按下反转启动按钮B、必须先按下停止按钮,再按下反转启动按钮15、在图示控制电路中,正常操作时能够实现正反转的是图________;A B C D16、在接触器联锁的正反转控制线路中,实现过载保护的是热继电器;2-4.电机减压启动控制线路17．由于直接启动所用设备少,线路简单,维修量较小,故电动机一般都采用直接启动;×18、三相异步电动机的启动电流很大,为降低启动电流常采用的降压方式有哪几种19、三相笼型电机都可以采用Ｙ－△降压启动×20．正常运行时定子绕组为星形接法的三相鼠笼式异步电动机,不能采用Ｙ－△降压启动方法;√21. 采用Y—△降压启动的电动机需要6个出线端,而采用延边△形降压启动的电动机则需要9个出线端;√22. 频敏变阻器的启动方式可以使启动平稳,克服不必要的机械冲击力; √2-5.电机制动控制线路23、电动机采用制动措施的目的是为了停车平稳×24. 电动机电气制动方式有能耗制动、反接制动、电磁抱闸制动等;×25、三相异步电动机反接制动的优点是A、制动平稳B、能耗较小C、制动迅速D、定位准确2-6.电机顺序控制与多地控制线路26. 双速异步电动机的定子绕组有两套线圈;×27、在机床电气控制电路中采用两地分别控制,其控制按钮的连接规律是A、全为串联B、启动按钮并联,停止按钮串联C、全为并联D、启动按钮串联,停止按钮并联28. 能在两地或多地控制同一台电动机的控制方式叫做电动机的顺序控制;×29、画出两地控制的具有过载保护接触器自锁正转控制线路的电路图；并写出各元件的作用;30、识图题1熔断器FU起什么作用2热继电器FR起什么作用3交流接触器KM1起什么作用4KM2通电时电机作星形接还是三角形接5时间继电器是通电延时还是断电延时型。
