毛石混凝土基础施工技术交底1. 引言毛石混凝土基础施工技术是建筑工程中常用的一种基础施工方法,通过将毛石和混凝土结合起来,形成坚固的基础。
本文将详细介绍毛石混凝土基础施工技术的步骤、常用材料、注意事项等内容,以便施工人员能够正确理解和掌握该技术,保证工程的质量和安全。
2. 施工步骤2.1 基坑开挖首先,根据设计要求,进行基坑的开挖工作。
基坑的尺寸、形状要符合设计要求,且要保证边坡的稳定和坑底的平整。
2.2 基坑处理在基坑开挖完成后,进行基坑处理工作。
这包括清除基坑中的杂物、泥土等,确保基坑内表面干净、坚实。
2.3 基础级配在进行毛石混凝土基础施工之前,需要对毛石进行级配。
根据设计要求的级配曲线,合理选择合适的毛石尺寸,并进行筛分、洗净等工作,以保证毛石质量的稳定。
2.4 毛石铺设将经过级配处理的毛石均匀铺设于基坑底部,并用锤子轻敲毛石,确保其紧密贴合并均匀分布。
2.5 混凝土浇筑在正确铺设毛石后,进行混凝土浇筑工作。
混凝土的配比要符合设计要求,浇筑时要注意控制浇注速度和浇注高度,以避免产生空隙或坍塌现象。
2.6 表面养护混凝土浇筑完成后,及时进行表面养护工作。
涂抹养护剂或覆盖保护层,防止混凝土过早干缩和开裂,保持基础的湿润和稳定性。
3. 常用材料和设备3.1 毛石毛石是毛石混凝土基础施工中的主要材料之一。
常见的毛石有石料、圆石等,选材时要注意尺寸和质量的稳定性。
3.2 混凝土混凝土是毛石混凝土基础施工中的另一个重要材料。
混凝土的配比要根据设计要求进行调整,保证其强度和稳定性。
3.3 基坑挖掘机基坑挖掘机是基坑开挖过程中常用的设备之一。
其优点是作业效率高、工作范围广,能够快速完成基坑的开挖工作。
3.4 推土机毛石铺设和混凝土浇筑过程中,推土机是常用的辅助设备之一。
它能够将毛石和混凝土均匀铺设或浇注,提高施工的效率和质量。
4. 注意事项4.1 施工质量控制在施工过程中,要严格按照设计要求进行施工,确保基坑规范开挖、毛石均匀铺设、混凝土配比准确等,以保证施工质量。
毛石混凝土基础施工技术交底一、引言毛石混凝土基础是一种常见的基础施工技术,其特点是坚固耐用、经济实用。
本文将对毛石混凝土基础施工技术进行详细交底,包括施工步骤、要点和注意事项等内容,以帮助施工人员正确、高效地完成施工任务。
二、施工步骤1. 地基准备在施工前,首先需要对地基进行准备。
清理地表上的杂物、石块等,确保地基平整、清洁。
同时,对于有坡度或不平整的地面,需要进行修整和矫正,以保证基础施工的稳定性。
2. 毛石摆放在地基准备完毕后,开始进行毛石的摆放工作。
根据施工设计要求和基础尺寸,在地基上摆放一层均匀分散的毛石。
毛石的高度应保持一致,以确保基础的均匀承载能力和稳定性。
3. 混凝土浇筑当毛石摆放完毕后,进行混凝土的浇筑工作。
准备好预先配制好的混凝土,将其均匀地倒入基础区域,保证混凝土充分填满毛石空隙,并与毛石紧密结合。
在浇筑过程中,要注意控制浇注速度和压实程度,以确保混凝土的密实度和质量。
4. 表面处理混凝土浇筑完成后,需要对其表面进行处理。
使用木批或金属批等工具,进行表面的光洁和整平。
确保混凝土表面平坦、光滑,以便后续的使用。
5. 养护在混凝土基础施工完成后,需要进行养护工作。
养护是保证混凝土强度和耐久性的重要环节。
施工人员需要及时对基础进行浇水湿润,保持其湿润状态,并严禁在养护期间进行使用、施工负荷等活动。
三、注意事项1. 施工现场安全在进行毛石混凝土基础施工时,施工人员要严格遵守安全操作规程,穿戴好安全装备,确保施工现场的安全与顺利进行。
2. 毛石选择在选择毛石时,应注意使用没有破损、无凹凸不平密度均匀的石头。
避免使用有裂缝和明显破损的石块,以免影响基础的稳固性和均匀承载能力。
3. 混凝土配制混凝土的配制应按照设计要求和标准进行,控制好水灰比,避免使用过多的水分。
同时,在施工现场对混凝土进行搅拌、搅拌时间控制在合理范围内,以保证混凝土的质量。
4. 施工时间选择在施工过程中,应选择天气晴朗、气温适宜的时间进行施工。

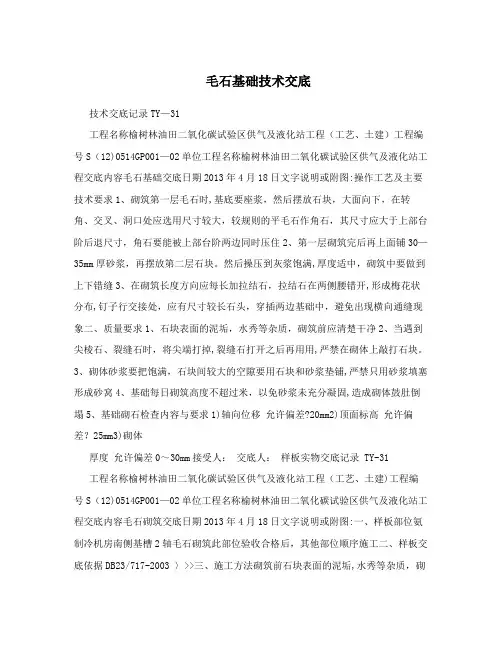

毛石基础技术交底技术交底记录TY—31工程名称榆树林油田二氧化碳试验区供气及液化站工程(工艺、土建)工程编号S(12)0514GP001—02单位工程名称榆树林油田二氧化碳试验区供气及液化站工程交底内容毛石基础交底日期2013年4月18日文字说明或附图:操作工艺及主要技术要求1、砌筑第一层毛石时,基底要座浆,然后摆放石块,大面向下,在转角、交叉、洞口处应选用尺寸较大,较规则的平毛石作角石,其尺寸应大于上部台阶后退尺寸,角石要能被上部台阶两边同时压住2、第一层砌筑完后再上面铺30—35mm厚砂浆,再摆放第二层石块。
然后操压到灰浆饱满,厚度适中,砌筑中要做到上下错缝3、在砌筑长度方向应每长加拉结石,拉结石在两侧腰错开,形成梅花状分布,钉子行交接处,应有尺寸较长石头,穿插两边基础中,避免出现横向通缝现象二、质量要求1、石块表面的泥垢,水秀等杂质,砌筑前应清楚干净2、当遇到尖棱石、裂缝石时,将尖端打掉,裂缝石打开之后再用用,严禁在砌体上敲打石块。
3、砌体砂浆要把饱满,石块间较大的空隙要用石块和砂浆垫铺,严禁只用砂浆填塞形成砂窝4、基础每日砌筑高度不超过米,以免砂浆未充分凝固,造成砌体鼓肚倒塌5、基础砌石检查内容与要求1)轴向位移允许偏差?20mm2)顶面标高允许偏差?25mm3)砌体厚度允许偏差0~30mm接受人:交底人:样板实物交底记录 TY-31工程名称榆树林油田二氧化碳试验区供气及液化站工程(工艺、土建)工程编号S(12)0514GP001—02单位工程名称榆树林油田二氧化碳试验区供气及液化站工程交底内容毛石砌筑交底日期2013年4月18日文字说明或附图:一、样板部位氨制冷机房南侧基槽2轴毛石砌筑此部位验收合格后,其他部位顺序施工二、样板交底依据DB23/717-2003 〉>>三、施工方法砌筑前石块表面的泥垢,水秀等杂质,砌筑前应清楚干净尖棱石、裂缝石时,将尖端打掉,裂缝石打开之后再用,严禁在砌体上敲打石块。

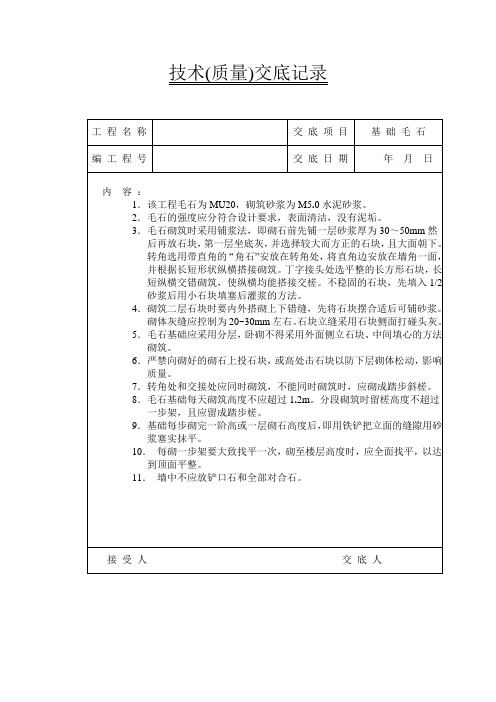

技术(质量)交底记录
工程名称交底项目基础毛石
编工程号交底日期年月日
内容:
1.该工程毛石为MU20,砌筑砂浆为M5.0水泥砂浆。
2.毛石的强度应分符合设计要求,表面清洁,没有泥垢。
3.毛石砌筑时采用铺浆法,即砌石前先铺一层砂浆厚为30~50mm然后再放石块,第一层坐底灰,并选择较大而方正的石块,且大面朝下。
转角选用带直角的“角石”安放在转角处,将直角边安放在墙角一面,
并根据长短形状纵横搭接砌筑。
丁字接头处选平整的长方形石块,长
短纵横交错砌筑,使纵横均能搭接交槎。
不稳固的石块,先填入1/2
砂浆后用小石块填塞后灌浆的方法。
4.砌筑二层石块时要内外搭砌上下错缝,先将石块摆合适后可铺砂浆。
砌体灰缝应控制为20~30mm左右。
石块立缝采用石块侧面打碰头灰。
5.毛石基础应采用分层,卧砌不得采用外面侧立石块、中间填心的方法砌筑。
6.严禁向砌好的砌石上投石块,或高处击石块以防下层砌体松动,影响质量。
7.转角处和交接处应同时砌筑,不能同时砌筑时,应砌成踏步斜槎。
8.毛石基础每天砌筑高度不应超过1.2m。
分段砌筑时留槎高度不超过一步架,且应留成踏步槎。
9.基础每步砌完一阶高或一层砌石高度后,即用铁铲把立面的缝隙用砂浆塞实抹平。
10.每砌一步架要大致找平一次,砌至楼层高度时,应全面找平,以达到顶面平整。
11.墙中不应放铲口石和全部对合石。
接受人交底人。

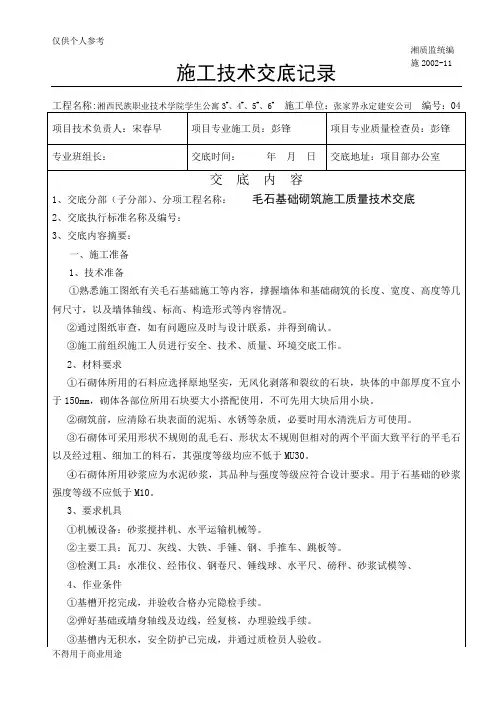

施工技术交底记录
####湘质监统编 施2002-11
注:1.执行标准名称及编号系指施工单位自行定的企业标准(如施工操作工艺标准、工法等)的名称、编号;
2.企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号;
3.企业标准的质量水平不得低于国家施工质量验收规范的规定要求;
4.施工单位当前如无企业标准,可暂选用国家有关部委、省市及其他企业公开发布的标准,但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求;5交底内容摘要,只填写已交待执行标准中的章、节标题和补充内容概要。
仅供个人参考
仅供个人用于学习、研究;不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文。
毛石挡墙砌筑安全技术交底范文毛石挡墙砌筑是一项常见的建筑工程,对于保证工程质量和安全非常重要。
在进行毛石挡墙砌筑时,必须严格遵守相关安全技术规范和操作规程,以确保施工过程安全可靠、效果优良。
下面,我将针对毛石挡墙砌筑的安全技术进行交底:1. 施工前的准备工作施工前,首先需对工程场地进行勘测评估,确定毛石挡墙的形式和布局,评估毛石挡墙承受力和稳定性。
在准备材料方面,需要检查毛石的质量和规格是否满足设计要求,以及沙土等其他材料的来源和质量。
同时,还需确定施工方法、施工工艺和所需施工工具、设备等。
2. 施工人员培训和安全防护在施工前,必须对施工人员进行相关培训,使其掌握毛石挡墙砌筑的操作规范和安全技术要求。
施工人员必须佩戴符合工程安全要求的安全帽、防护鞋、手套等防护装备,以确保人身安全。
3. 施工现场规划与布置施工现场的规划和布置是确保施工安全的重要环节,必须设置明显的施工区域标志牌,禁止无关人员进入施工区域。
同时,需要确保施工现场通风良好,采取防止尘土飞扬的措施,如湿洒路面等。
4. 毛石挡墙砌筑的施工工艺(1)基坑开挖:根据设计要求进行基坑开挖,确保基坑的稳定性和坚实度。
(2)基础施工:进行基础混凝土浇筑,根据设计要求设置钢筋骨架,并及时进行验收。
(3)砌墙施工:根据设计图纸和线报进行石块的选择和摆放,保证墙体的美观与稳定。
在砌墙过程中,要注意石块之间的间距和平整度,避免出现空隙或不平整现象。
(4)填缝施工:砌墙完成后,要进行填缝处理,使用适量的胶泥将石缝填满,并用工具进行压实,以提高墙体的牢固度。
5. 施工过程中的安全注意事项(1)操作规范:施工人员必须按照操作规范进行作业,不得擅自更改施工工艺或操作方式。
(2)安全防护:施工人员在砌筑墙体时,必须注意自身安全,严禁走在已砌筑的墙体上,同时要确保墙体上没有杂物或砂石。
(3)材料堆放:材料在施工现场的堆放位置必须符合规范,远离墙体边缘,并做好固定,防止发生滚落事故。

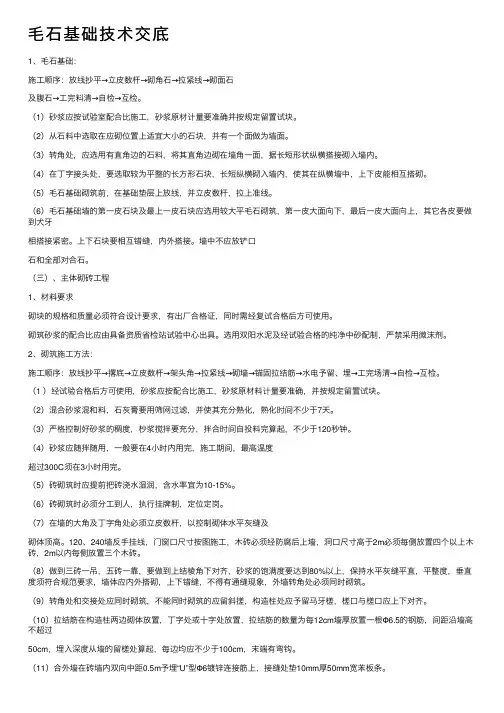

⽑⽯基础技术交底1、⽑⽯基础:施⼯顺序:放线抄平→⽴⽪数杆→砌⾓⽯→拉紧线→砌⾯⽯及腹⽯→⼯完料清→⾃检→互检。
(1)砂浆应按试验室配合⽐施⼯,砂浆原材计量要准确并按规定留置试块。
(2)从⽯料中选取在应砌位置上适宜⼤⼩的⽯块,并有⼀个⾯做为墙⾯。
(3)转⾓处,应选⽤有直⾓边的⽯料,将其直⾓边砌在墙⾓⼀⾯,据长短形状纵横搭接砌⼊墙内。
(4)在丁字接头处,要选取较为平整的长⽅形⽯块,长短纵横砌⼊墙内,使其在纵横墙中,上下⽪能相互搭砌。
(5)⽑⽯基础砌筑前,在基础垫层上放线,并⽴⽪数杆,拉上准线。
(6)⽑⽯基础墙的第⼀⽪⽯块及最上⼀⽪⽯块应选⽤较⼤平⽑⽯砌筑,第⼀⽪⼤⾯向下,最后⼀⽪⼤⾯向上,其它各⽪要做到⽝⽛相搭接紧密。
上下⽯块要相互错缝,内外搭接。
墙中不应放铲⼝⽯和全部对合⽯。
(三)、主体砌砖⼯程1、材料要求砌块的规格和质量必须符合设计要求,有出⼚合格证,同时需经复试合格后⽅可使⽤。
砌筑砂浆的配合⽐应由具备资质省检站试验中⼼出具。
选⽤双阳⽔泥及经试验合格的纯净中砂配制,严禁采⽤微沫剂。
2、砌筑施⼯⽅法:施⼯顺序:放线抄平→撂底→⽴⽪数杆→架头⾓→拉紧线→砌墙→锚固拉结筋→⽔电予留、埋→⼯完场清→⾃检→互检。
(1 )经试验合格后⽅可使⽤,砂浆应按配合⽐施⼯,砂浆原材料计量要准确,并按规定留置试块。
(2)混合砂浆混和料,⽯灰膏要⽤筛⽹过滤,并使其充分熟化,熟化时间不少于7天。
(3)严格控制好砂浆的稠度,杪浆搅拌要充分,拌合时间⾃投料完算起,不少于120秒钟。
(4)砂浆应随拌随⽤,⼀般要在4⼩时内⽤完,施⼯期间,最⾼温度超过300C须在3⼩时⽤完。
(5)砖砌筑时应提前把砖浇⽔湿润,含⽔率宜为10-15%。
(6)砖砌筑时必须分⼯到⼈,执⾏挂牌制,定位定岗。
(7)在墙的⼤⾓及丁字⾓处必须⽴⽪数杆,以控制砌体⽔平灰缝及砌体顶⾼。
120、240墙反⼿挂线,门窗⼝尺⼨按图施⼯,⽊砖必须经防腐后上墙,洞⼝尺⼨⾼于2m必须每侧放置四个以上⽊砖,2m以内每侧放置三个⽊砖。

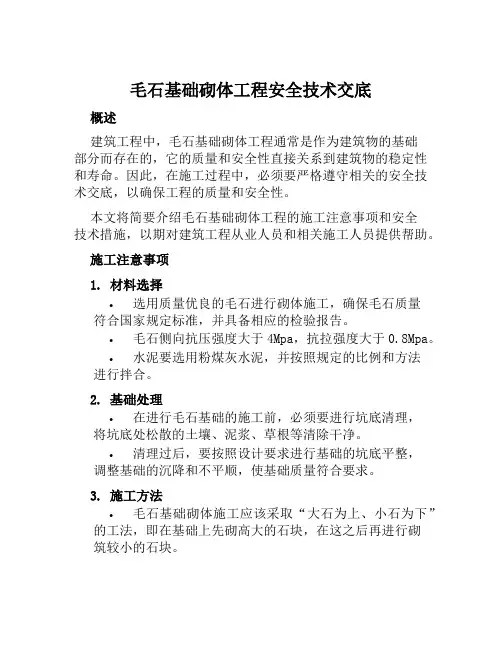

毛石基础砌体工程安全技术交底概述建筑工程中,毛石基础砌体工程通常是作为建筑物的基础部分而存在的,它的质量和安全性直接关系到建筑物的稳定性和寿命。
因此,在施工过程中,必须要严格遵守相关的安全技术交底,以确保工程的质量和安全性。
本文将简要介绍毛石基础砌体工程的施工注意事项和安全技术措施,以期对建筑工程从业人员和相关施工人员提供帮助。
施工注意事项1. 材料选择•选用质量优良的毛石进行砌体施工,确保毛石质量符合国家规定标准,并具备相应的检验报告。
•毛石侧向抗压强度大于4Mpa,抗拉强度大于0.8Mpa。
•水泥要选用粉煤灰水泥,并按照规定的比例和方法进行拌合。
2. 基础处理•在进行毛石基础的施工前,必须要进行坑底清理,将坑底处松散的土壤、泥浆、草根等清除干净。
•清理过后,要按照设计要求进行基础的坑底平整,调整基础的沉降和不平顺,使基础质量符合要求。
3. 施工方法•毛石基础砌体施工应该采取“大石为上、小石为下”的工法,即在基础上先砌高大的石块,在这之后再进行砌筑较小的石块。
•砌体高度应按照设计要求逐步进行,灌浆应及时到位,砌体应按照水平方向进行修整,确保墙体的垂直度和平整度符合要求。
•同时,在施工过程中要关注墙体与基础之间及墙体内部的连接。
在搭建挡板满足安全的情况下,建议采取上下分别砌筑的方法,使墙体对基础的压力均匀,从而确保墙体的稳定性。
安全技术措施1. 安全防护毛石基础砌体是一个高难度的作业,在施工过程中,必须要注意安全防护。
•在进行施工前,必须要对施工人员进行专业的安全知识教育和技能培训,使其掌握必要的操作技能和安全防护意识。
•进行毛石基础施工时,必须佩戴合格的安全帽、手套、安全绳索和防滑鞋等个人防护装备,并确保防护装备的使用符合国家相关标准。
•在施工现场设立安全防护区域,设置安全挡板,确保施工人员不会因为操作不当而造成人身安全事故。
2. 环境保护在毛石基础砌体工程中,为了保障生态环境的稳定和可持续发展,施工人员必须要注意环境保护。
毛石基础技术交底什么是毛石?毛石是指在建筑、景观、园林等方面使用的一种石材,它具有天然、质朴、自然的优良品质,是砂、石、水在自然界中形成的珍贵石材资源。
毛石是一种黑灰色调的天然花岗岩,由于其灰色调的性质,毛石具有很好的装饰效果,适用于各种建筑、景观、园林的环境中,毛石的表面具有颗粒状纹理,非常美观。
毛石的优点毛石是一种很受欢迎的石材,因为它不仅具有浓郁的中国风格,而且具有其他优点:1.耐磨性毛石本身就是天然花岗岩,它的表面纹理坚硬,因此具有很好的耐磨性,经过长时间使用后,硬度不会大大降低。
2.抗风化毛石经过自然风化后其表面出现石磨痕,这增强了毛石的抗风化特性,变得更加耐用。
3.质朴自然毛石的表面具有丰富的石纹,每一块毛石都有独特的质感和纹路,让人感觉非常自然、质朴。
毛石的使用毛石广泛用于建筑、景观、园艺、石头雕刻等方面,例如:1.建筑毛石在建筑方面的应用非常广泛。
它可以用来制作门、窗、墙、屋面等,主要是因为毛石的表面具有丰富的纹理和色彩,通过毛石的运用,可使整个建筑看起来更加自然、质朴。
2.景观在园林、公园、花园、广场等环境中,毛石经常被用作铺地材料、雕塑材料、墙面材料等,可以大大增加景观的美观。
毛石能够适应不同的环境,能够长时间地保持良好的状态。
3.石头雕刻毛石的颜色、纹理和质感使得它成为理想的石材雕刻材料。
在毛石刻雕中,雕刻者可以根据毛石的纹理和色彩进行创造,从而营造出各种神秘的肌理。
毛石的加工在使用毛石的时候,需要进行石材加工,以使其适应不同的使用需求。
毛石加工的常见方式包括:1.切割在加工过程中,需采用专业的切割设备,切割毛石。
一般来说,毛石并不太容易破裂,但在切割的时候面临更多的技术挑战。
2.研磨毛石加工过程中,还需要进行研磨,研磨操作最好在橡木板或者抛光机上进行。
在研磨毛石前,先进行清洗,并进行质量检查确保其表面平整度和厚度的一致性。
3.打磨毛石经过研磨后,需要进行打磨,以减少表面的凸凹不平程度。
毛石挡土墙施工技术交底之公保含烟创作一、施工用料要求:1、毛石选用不宜风化的石料,强度品级为Mu30,毛石概略附着的砂浆和泥土必需清除,并用水冲洁净.2、砌筑砂浆采用M7.5水泥砂浆,施工时严格按配比要求,用砂浆搅拌机拌和平均.其坍落度控制在30~50mm.3、勾缝砂浆采用M10水泥砂浆.4、砌筑或勾缝用砂浆必需在搅拌后120min内使用完毕.二、毛石根底施工要点:1、根底砌筑前,应先反省基槽的尺寸和标高,接着停止根底放线,放出根底轴线及边线,立好根底皮数杆,皮数杆之间要拉上准线.2、砌第一层石块时,基底要坐浆.石块年夜面向下,先砌两边的石块,然后砌填中间局部,称为填腹石.砌填腹石时,应依据石块自然形状交织位置,尽量使石块间缝隙最小,然后再将砂浆填在空隙中,再依据各缝隙形状和年夜小选择适宜的小石块放入,用小锤轻击,使石块全部挤入缝隙中.制止先放小石块后灌浆的办法.3、砌第二层及以上石块时,每砌一块石块,应先铺好砂浆,砂浆不需要铺满,铺到边,砂浆应离外边约4~5cm,要铺的稍厚一些,当石块往上砌时,恰好压到要求厚度,并刚好铺满整个灰缝.4、灰缝厚度宜为20mm,砂浆应饱满.5、根底的最上一层石块,宜选用较年夜的毛石砌筑.三、毛石墙施工:1、毛石墙一般采用交织组砌,灰缝不规则,外观要求墙面整齐,其外皮石材可适当加工.2、从石料中选取在应砌位置上适宜年夜小的石块,并有一个面做为墙面,如石料有凸部应用铁锤打掉.3、毛石墙砌筑前,应依据墙的位置及厚度,在根底顶面上放线,并立皮数杆,标上准线.4、毛石墙的第一皮石块及最上一皮石块应选用较年夜平毛石砌筑,第一皮年夜面向下,最后一皮年夜面向上.其它各皮要做到犬牙相错搭接严密,上下石块要相互错缝,内外搭接,墙中不应放铲口石和全部对合石.5、毛石墙砌筑办法与毛石根底相同.6、毛石墙每天的砌筑高度不宜超越1.2m.7、毛石墙每皮高度应控制在300~400mm,灰缝应控制在20~30mm,每砌3~4皮为一个分层高度,每个分层高度应找平一次,找平的办法是:当接近找平高度时,注意选石和砌石,到找平面应年夜致水平,也就是年夜平小不服,而不成用砂浆和小石块铺平.8、外出面的灰缝厚度不得年夜于40mm,两个分层高度间分层处的错缝不得小于80mm.9、挡土墙的泄水孔应平均设置,在每米高度上距离2m左右设置一个泄水孔.泄水孔为100×100洞,泄水孔与土体间铺设长宽各为300mm,厚200mm的卵石或碎石作疏水层.10、挡土墙内侧回填土必需分层夯填,分层松土厚度应为300mm,墙顶土面应有适当坡度,使流水流向挡土墙外正面.11、毛石墙必需设置拉结石,拉结石应平均散布、相互错开,中心距一般不年夜于2m.墙厚可用两块或三块拉结石内外搭接,搭接长度不小于15cm.12、毛石墙勾缝按自然缝勾凸缝.四、石墙砌体的一般尺寸允许偏差:五、平安注意事项:1、基槽开挖超越1m深后,设专人沿槽边反省土质变卦情况,如有裂痕现象,及时设挡土板双面支撑,以防滑塌伤人.雨天尤其注意.2、小平车倒运毛石时,两小平车前后间距不得小于5m.小平车运至坑边倒毛石时,应专人指挥,避免砸伤基坑下施工人员.3、水平倒运毛石前,应先修平、压实暂时路途,以防运输途中小平车发作倾翻.4、双手搬运毛石时,不能随意抛掷,以免伤人或碰掉已砌好的毛石.5、摆放毛石时,双手抱起毛石,离已砌好的毛石约5—8cm高,疾速松手,以防手被夹伤.6、脚手架上摆放毛石不宜过多,避免脚手架被压坏,而且年夜面朝下放稳,以防毛石掉下伤人.7、砌石用的手锤,锤头要楔紧,以防使用时,锤头掉落伤人.8、砂浆搅拌机应专人把持、维护、调养.下班时,应关掉电源开关.9、施工中间,禁绝喜戏打闹.10、进入施工现场必需戴好平安帽,禁绝穿拖鞋.11、酒后不得进入施工现场.。
地基处理方案编制单位:编制人:编制日期:目录一、编制依据1二、编制说明1三、工程概况2四、毛石混凝土施工工艺 3五、施工方案 4六、应注意的质量问题 9七、安全施工要求 10一、编制依据1、《地质勘查报告》2、施工图纸3、施工组织设计4、《建筑地基基础设计规范》 GB500075、《混凝土强度检验评定标准》(GBJ50107—2010)二、编制说明按照图纸设计,土方挖至基底标高,鉴于现场实际,基底土质达不到设计要求,从地基整体均匀受力考虑,由设计院、建设单位、监理单位相关人员进行现场地基查看后,根据基底土质情况,要求局部进行地基处理,继续下挖至到设计要求的持力层,对超挖范围采用C20毛石砼浇筑至原设计梁底垫层标高顶,地基处理深度为0.4米--1.5米不等。
换填主要位置在B塔南侧区域,B塔3-7轴交A-E轴区域(如图示部分)。
换填方量为600方。
三、工程概况四、毛石混凝土施工工艺毛石混凝土就是在混凝土中加入大量的毛石,毛石一般用20x15x15公分到10x10x10公分的,石块最大面不能大于构件宽度的1/2,在地下超挖部分或基础底部商品混凝土浇筑过程中人工抛入。
毛石砼一般应用于大体积结构,可以降低造价减少因砼水化热引起的温度裂缝。
砼中掺用的毛石应选用坚实、未风化、无裂缝洁净的石料,强度等级不低于MU30,饱和抗压强度大于300kg/cm²,清洗干净;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于300mm,表面如有污泥、水锈,应用水冲洗干净。
毛石投放时,不得有泥土带入,不得随意乱抛,毛石的强度必须大于设计砼的强度,不得有风化石等不合格的毛石。
对于阶梯形基础,每一阶高内应整分浇筑层,并有二排毛石,每阶表面要基本抹平;对于锥形基础,应注意保持斜面坡度的正确与平整,毛石不露于砼表面。
混凝土的强度为C20。
五、施工方案1、施工准备基础轴线尺寸、基底标高和地质情况均经过检查,并应办完隐检手续。
毛石混凝土施工方法三、施工准备:(一)、材料要求:1、毛石:规格20~40CM左右、无风化、表面干净。
2、混凝土:C15混凝土,逐盘检验,质量需符合要求。
(二)、主要机具:混凝土搅拌机、振捣棒四、施工工艺(一)、工艺流程:清理基槽→支设模板、架设马道→浇筑3个集水坑砼→填毛石→浇筑砼至▽-6.855m→浇筑砼→填毛石→浇筑砼→填毛石→浇筑砼找平(▽-4.00m)→养护。
(二)、施工方法和技术要求:1、施工工艺:毛石砼的施工工艺,是在将普通砼搅拌完毕后,在需要浇注砼的模板内先浇注一层约15cm左右厚的普通砼,然后在普通砼上投放一层毛石,然后接着在铺好的毛石上继续浇注砼(该层砼必须将毛石履盖密实,并留有余地),这样交替浇注,最后一层用砼将毛石盖住并振捣密实。
毛石与毛石之间应留有一定的间隙,不能直接接触形成堆砌,必须要用砼填充,(以毛石之间能让砼充盈密实为准),毛石表面不得有泥污等杂物,毛石与模板应留有一定的间距(以振捣时不损坏模板并不得有毛石外露为原则),毛石投放时,必须用木板和溜槽向下滑落并不得有泥土带入,不得随意乱抛,在抛石较密的地方,应有专人进行二次投放以确保毛石间被混凝土填充。
砼中掺用的毛石应选用坚实、未风化、无裂缝洁净的石料,强度等级不低于MU20;毛石尺寸不应大于所浇部位最小宽度的1/3,且不得大于30cm,表面如有污泥、水锈,应用水冲洗干净。
2、浇筑时,应先铺一层10-15cm厚砼打底,再铺上毛石,不得先摆石,再灌砼。
毛石插入砼约一半后,再灌砼,填满所有空隙,再逐层铺抛毛石和浇筑砼,直至基础顶面,保持每层毛石顶部有不少于10cm厚的砼覆盖层,所掺加毛石数量应控制不超过基础体积的25%。
3、毛石铺抛点应力求均匀,毛石间距一般不小于10cm,离开模板或槽壁距离不小于15cm,以保证能在其间插入振动棒进行捣固和毛石能被砼包裹。
振捣时应避免振动棒碰撞毛石、模板和基槽壁。
4、每层浇筑砼厚度不大于30cm,块石上下之间不得叠置,应有10cm以上的间距。
毛石挡土墙施工方案挡土墙施工方案一、基础施工二、1,对土质基槽应保持干燥.雨天基槽内积水应随时排除,对受水浸泡的基底土(特别是松淤泥)应全部予以清除,并换以好土回填[或以碎石(砾)石夯填]至设计标高。
三、2,挖基时如发现与设计不符的软弱地基,承载力不足时应通过变更设计程序,采取措施后方可施工.3,对山坡挡土墙,基趾部埋入深度和襟边距离应同时符合设计要求.4,采用倾斜地基时,应按设计倾斜挖槽,不行用填补法筑成斜面.5,在岩体破碎或土质松软,有水地段,宜择分段集中施工.二、墙体砌筑与分段设置伸缩缝1,砌筑基础前,应将基底松软,风化表面清除干净,然后铺满砂浆,石质基坑内,基础紧靠坑壁砌筑,并插浆塞满间隙,使之结成整体;对土质基坑或风化软石基坑,在雨季施工时,应于基槽挖至设计高程,立即回填级配沙石. 2,重力式挡土墙分段砌筑,必须按设计要求10m-20m间距,留出2cm宽伸缩缝,外墙面1:0.12,内墙面1:0.5的坡度砌筑平整,缝成直线,为此可设立临时标准样架作准绳,使墙面正直整齐.三、回填用料与泄水孔设置1,砌体出地面后,砌缝强度容许(胶结强度达到处70%),即可及时回填.内摩擦角大于30度,重度=18KN/m3时,分层夯实,密实度大于94%,墙后填料中的树皮,草根等杂物应清除干净. 2,挡土墙在砌筑过程中,必须随时掌握砌到一定高度后按设计要求尺寸位置设置泄水孔,并在进水孔墙背做好反滤防渗隔水设施,从第一排泄水孔至顶上一排泄水孔回填50cm厚砂卵石,第一排泄水孔进水口以下应铺设一层20cm厚的不透水夯实土层;反滤层第一排泄水孔应高于沟底0.3m设置.四、砌石工程材料的质量1,石砌体用的水泥,片石,砂,及水等要求质地均匀,水泥不失效,砂石洁净,水中不先得含有对水泥有害的物质.2,石料强度不得低于30Mpa,无裂缝,不易风化.3,块石最不边长及中间厚度不小于25cm,宽度不超过厚度的二倍.用于镶面时,应凿去棱凸角,表面凹陷部分不得超过2cm.4,砂浆强度不低于M10,拌和均匀,色泽一致,稠度适当,和易性适中.五、砌石要求1,砌体石块应互相咬接,砌缝砂浆饱满,砌缝宽度一般不大于3cm,上下层错缝距离不小于8cm,并应尽量使每层石料顶面自身形成一个较平整的水平层,或通过适当的调整,每隔70cm-120cm找平一次,作为一个较平整的水平层.2,砌石时,一般应按平面上先砌角石,最后砌填腹石英钟的顺序进行.其空隙必须用砂浆挤填密实;严禁通缝,叠砌,贴砌和浮塞.3,砌体勾缝应牢固美观,色缝时,其宽度,厚度要求基本相称.六、.进度计划保证措施1。
目录第一章工程概况第二章编制依据第三章施工准备第四章主要施工技术方案第五章质量保证措施第六章安全施工保证措施第七章文明施工措施第八章工期保证措施第九章冬雨季施工措施第十章降低工程成本措施附件:1、选用拟投入的施工机械设备2、劳动力计划表3、挡土墙工程施工进度安排4、挡土墙工程施工总平面图第一章工程概况阳逻开发区供水厂挡土墙工程位于武汉阳逻经济开发区平江西路西侧,由武汉市给排水工程规划设计院设计。
净水厂由武汉市水务集团有限公司投资,它的建设将极大地改善开发区的投资环境,促进阳逻开发区的经济发展。
挡土墙结构为:下部为3.85米高的阶梯状毛石挡土墙,挡土墙底部宽2米,顶部宽0.5米,上部为2.1米高清水围墙,用M5混合砂浆砌MU10蒸压灰砂砖。
挡土墙间距18米设沉降伸缩缝一条,填塞沥青麻筋;另设Φ100PVC管泄水孔。
第二章编制依据一、二00三年十二月武汉市水务集团有限公司提供的净水厂布置总图及地形图。
二、二00三年十一月武汉市给排水工程规划设计院设计的施工图。
三、二00三年十二月进行的现场踏勘。
四、国家颁布的有关施工标准和规范规程。
第三章施工准备一、建设方应作的准备工作为了使工程能够顺利开工,建设方应提供施工所需要的水源电源及坐标引点,水准引点,选派贵公司的现场全权代表协商处理建施双方在施工中可能出现的各种问题和事项,委托社会工程质量监督部门对本工程实行工程质量监理,负责组织图纸会审和技术交底,组织决算及竣工验收。
二、施工方应作的准备1、劳动力准备:积极办妥本工程所需的一切许可批件手续,组织劳动力进场,选拔配备项目施工精干班子,优选各专业工程的施工力量,为本工程全面施工作施工力量的准备。
2、劳动力计划:为加快施工进度,本工程加大施工劳动力投入,确保按预定工期完工。
3、机械准备:我公司机械设备充足,为保证工程质量和工程进度,我公司将配备先进的施工机械,在进场前对机械操作人员进行分组,确立责、权、利,定编、定岗、定任务,加强安全教育,组织维修人员进场。
