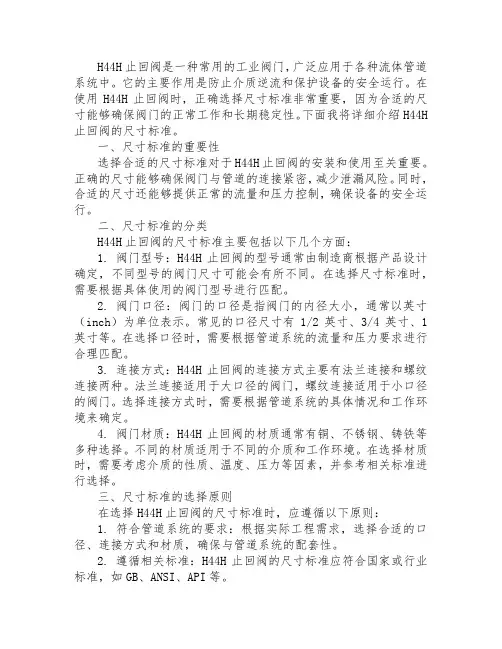

H44W-16T止回阀尺寸

H44H止回阀是一种常用的工业阀门，广泛应用于各种流体管道系统中。

它的主要作用是防止介质逆流和保护设备的安全运行。

在使用H44H止回阀时，正确选择尺寸标准非常重要，因为合适的尺寸能够确保阀门的正常工作和长期稳定性。

下面我将详细介绍H44H 止回阀的尺寸标准。

一、尺寸标准的重要性选择合适的尺寸标准对于H44H止回阀的安装和使用至关重要。

正确的尺寸能够确保阀门与管道的连接紧密，减少泄漏风险。

同时，合适的尺寸还能够提供正常的流量和压力控制，确保设备的安全运行。

二、尺寸标准的分类H44H止回阀的尺寸标准主要包括以下几个方面：1. 阀门型号：H44H止回阀的型号通常由制造商根据产品设计确定，不同型号的阀门尺寸可能会有所不同。

在选择尺寸标准时，需要根据具体使用的阀门型号进行匹配。

2. 阀门口径：阀门的口径是指阀门的内径大小，通常以英寸（inch）为单位表示。

常见的口径尺寸有1/2英寸、3/4英寸、1英寸等。

在选择口径时，需要根据管道系统的流量和压力要求进行合理匹配。

3. 连接方式：H44H止回阀的连接方式主要有法兰连接和螺纹连接两种。

法兰连接适用于大口径的阀门，螺纹连接适用于小口径的阀门。

选择连接方式时，需要根据管道系统的具体情况和工作环境来确定。

4. 阀门材质：H44H止回阀的材质通常有铜、不锈钢、铸铁等多种选择。

不同的材质适用于不同的介质和工作环境。

在选择材质时，需要考虑介质的性质、温度、压力等因素，并参考相关标准进行选择。

三、尺寸标准的选择原则在选择H44H止回阀的尺寸标准时，应遵循以下原则：1. 符合管道系统的要求：根据实际工程需求，选择合适的口径、连接方式和材质，确保与管道系统的配套性。

2. 遵循相关标准：H44H止回阀的尺寸标准应符合国家或行业标准，如GB、ANSI、API等。

3. 考虑工作条件：根据介质的温度、压力和流量等参数，选择合适的阀门尺寸，确保安全可靠的运行。

4. 参考厂家提供的资料：在选择尺寸标准时，可以参考制造商提供的产品资料和技术参数，了解各种尺寸标准的特点和适用范围。

给水、热水、采暖铜阀门技术要求给水、热水和采暖铜阀门技术要求阀门选用要求：1.给水、热水系统：1) DN50（含DN50）以内的阀门应采用铜阀门。

2) 管径小于或等于25mm时，应采用铜球阀，型号为Q11F-16T。

3) 管径大于25mm但小于50mm时，应采用内螺纹铜截止阀，型号为J11W-16T。

4) 管径等于50mm时，应采用法兰铜闸阀，型号为Z45W-16T。

5) 对于图纸要求的铜止回阀规格小于50mm时，应采用内螺纹铜止回阀，型号为H14W-16T，规格等于50mm时，应采用法兰铜止回阀，型号为H44W-16T。

6) 减压阀DN50（含DN50）以内的型号为Y12X-16T，每个减压阀前设置同规格铜过滤器1个。

7) 铜自动放气阀型号为705 B725X-16T。

2.采暖系统：1) DN50（含DN50）以内的阀门应采用铜阀门。

2) 管径小于或等于25mm时，应采用铜球阀，型号为Q11F-16T。

其中散热器供水阀门除卫生间采用角式温控阀，回水阀门采用角式截止阀外，其它位置供水阀门采用直型温控阀，回水阀门采用直型截止阀。

3) 每户管道井内采暖计量装置沿水流方向为：供水：铜球锁闭阀、过滤器、热量表；回水：铜球锁闭阀、过滤器、平衡调节阀。

4) 除图纸要求的平衡调节阀以外，管径大于25mm但小于50mm时，应采用内螺纹铜截止阀，型号为J11W-16T。

5) 除图纸要求的平衡调节阀以外，管径等于50mm时，应采用法兰铜截止阀，型号为J41H-16C。

6) 图纸要求的铜自动放气阀型号为705 B725X-16T。

铜阀门型号、材质要求：1.铜球阀：1) 型号：Q11F-20T。

2) 材质：除手柄为不锈钢或合金钢外，其它组件均为黄铜。

3) 填料和密封垫采用聚四氟乙烯。

2.截止阀：1) 型号：内螺纹截止阀J11W-16T；法兰截止阀J41H-16C。

2) 材质：除手轮为不锈钢或合金钢外，其它组件均为黄铜。

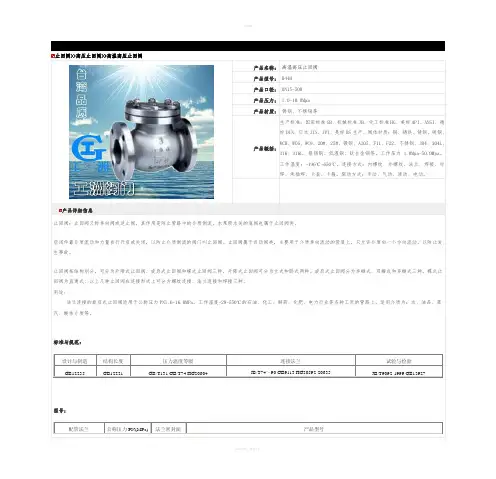

止回阀>>高压止回阀>>高温高压止回阀产品名称：高温高压止回阀产品型号：H44H产品口径：DN15-500产品压力： 1.0-10.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力 1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

用途:法兰连接的旋启式止回阀适用于公称压力PN1.6-16.0MPa，工作温度-29-550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上。

适用介质为：水、油品、蒸汽、酸性介质等。

标准与规范：设计与制造结构长度压力温度等级连接法兰试验与检验GB12235 GB12221 GB/T131 GB/T74 HG20604 JB/T74～90 GB9113 HG20592-20635 JB/T9092-1999 GB13927型号：配管法兰公称压力PN(MPa) 法兰密封面产品型号<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。

给水、热水、采暖铜阀门技术要求一、阀门选用要求：1、给水、热水系统：（1）、DN50（含DN50）以内的阀门均采用铜阀门；（2）、管径小于或等于25mm时，采用铜球阀，型号Q11F-16T；（3）、管径大于25mm时并且小于50mm时，采用内螺纹铜截止阀，型号J11W-16T；（4）、管径等于50mm时，采用法兰铜闸阀，型号Z45W-16T；（5）、图纸要求的铜止回阀规格小于50mm时，采用内螺纹铜止回阀，型号为H14W-16T，规格等于50mm时，采用法兰铜止回阀，型号为H44W-16T；（6）、减压阀DN50（含DN50）以内的型号为Y12X-16T，每个减压阀前设同规格铜过滤器1个；（7）、铜自动放气阀型号为705 B725X-16T。

2、采暖系统：（1）、DN50（含DN50）以内的阀门均采用铜阀门；（2）、管径小于或等于25mm时，采用铜球阀，型号Q11F-16T；其中散热器供水阀门除卫生间采用角式温控阀，回水阀门采用角式截止阀外，其它位置供水阀门采用直型温控阀，回水阀门采用直型截止阀；（3）每户管道井内采暖计量装置沿水流方向为：供水：铜球锁闭阀、过滤器、热量表；回水：铜球锁闭阀、过滤器、平衡调节阀。

（4）、除图纸要求的平衡调节阀以外，管径大于25mm时并且小于50mm时，采用内螺纹铜截止阀，型号J11W-16T；（5）、除图纸要求的平衡调节阀以外，管径等于50mm时，采用法兰铜截止阀，型号J41H-16C；（6）、图纸要求的铜自动放气阀型号为705 B725X-16T。

二、铜阀门型号、材质要求：1、铜球阀：（1）、型号：Q11F-20T；(2)、材质：除手柄为不锈钢或合金钢外，其它组件均为黄铜；（3）、填料、密封垫采用聚四氟乙烯。

2、截止阀：（1）、型号：内螺纹截止阀J11W-16T；法兰截止阀J41H-16C；(2)、材质：除手轮为不锈钢或合金钢外，其它组件均为黄铜；（3）、本体密封，密封垫采用聚四氟乙烯。

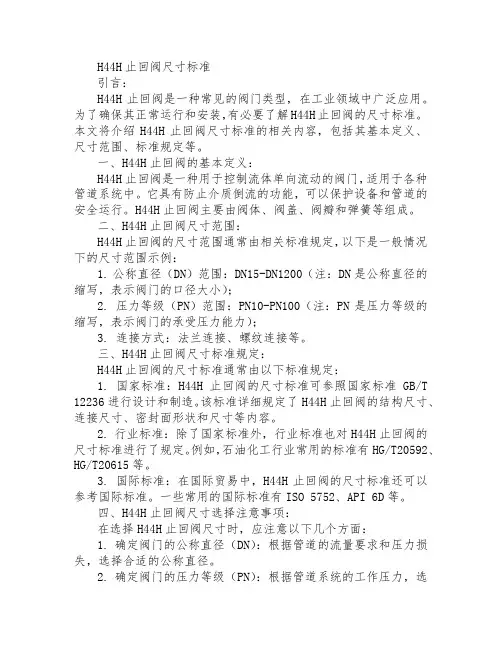

H44H止回阀尺寸标准引言：H44H止回阀是一种常见的阀门类型，在工业领域中广泛应用。

为了确保其正常运行和安装，有必要了解H44H止回阀的尺寸标准。

本文将介绍H44H止回阀尺寸标准的相关内容，包括其基本定义、尺寸范围、标准规定等。

一、H44H止回阀的基本定义：H44H止回阀是一种用于控制流体单向流动的阀门，适用于各种管道系统中。

它具有防止介质倒流的功能，可以保护设备和管道的安全运行。

H44H止回阀主要由阀体、阀盖、阀瓣和弹簧等组成。

二、H44H止回阀尺寸范围：H44H止回阀的尺寸范围通常由相关标准规定，以下是一般情况下的尺寸范围示例：1. 公称直径（DN）范围：DN15-DN1200（注：DN是公称直径的缩写，表示阀门的口径大小）；2. 压力等级（PN）范围：PN10-PN100（注：PN是压力等级的缩写，表示阀门的承受压力能力）；3. 连接方式：法兰连接、螺纹连接等。

三、H44H止回阀尺寸标准规定：H44H止回阀的尺寸标准通常由以下标准规定：1. 国家标准：H44H止回阀的尺寸标准可参照国家标准GB/T 12236进行设计和制造。

该标准详细规定了H44H止回阀的结构尺寸、连接尺寸、密封面形状和尺寸等内容。

2. 行业标准：除了国家标准外，行业标准也对H44H止回阀的尺寸标准进行了规定。

例如，石油化工行业常用的标准有HG/T20592、HG/T20615等。

3. 国际标准：在国际贸易中，H44H止回阀的尺寸标准还可以参考国际标准。

一些常用的国际标准有ISO 5752、API 6D等。

四、H44H止回阀尺寸选择注意事项：在选择H44H止回阀尺寸时，应注意以下几个方面：1. 确定阀门的公称直径（DN）：根据管道的流量要求和压力损失，选择合适的公称直径。

2. 确定阀门的压力等级（PN）：根据管道系统的工作压力，选择符合要求的阀门压力等级。

3. 考虑介质特性：根据介质的温度、粘度、腐蚀性等特性，选择合适的材质和密封形式。

法兰连接旋启式止回阀-H44H法兰连接旋启式止回阀止回阀>>旋启式止回阀>>法兰连接旋启式止回阀产品名称：法兰连接旋启式止回阀产品型号： H44H 产品口径： DN50～DN350 产品压力： 0.6～16.0MPa 产品材质：铸钢、不锈钢、合金钢等生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、产品概括： F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息产品介绍：旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。

止回阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。

应用范围：法兰式旋启式止回阀适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，旋启止回阀适用介质为水、油品、蒸汽、酸性介质等。

结构特点：旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。

旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360C范围内有一定的自由度，有适当的微量位置补偿。

标准规范：设计制造标准：GB/T 12236-2021 结构长度标准：GB/T 12221-2021 连接法兰标准：GB/T 9113 压力温度等级：GB/T 12224-2021 试验检验标准：GB/T 13927-2021 旋启式止回阀主要性能规范试验压力型号公称压力 PN/MPa PS(MPa) 壳体密封≤550 ≤450 ≤120 4.0 6.0 4.0 -20～150 -20～150 苯菲尔溶液硝酸类醋酸类≤550 5.1 9.6 6.4 蒸气、空气、油品 3.7 - - - - - - - 4.0 4.0 - - - - - - - - - - - - - - - - - - 2.2 2.2 水、蒸汽、油品二甲乙苯工作温度（℃）适用介质工作温度（℃） 120 200 350 425 450 350 最高工作压力 P/MPa H44Y-4DIH44M－4O H44Y－40P H44W-40P H44W-40R H44Y－40P1 H44W-40P1 H44Y-64P1 - - 4.0 - 4.0 - 3.4 - - 1.8 1.0 -H44Y-64I 水、蒸气、油品 - - 6.4 - - 5.3 - 4.6 - - 3.6 1.6 零件材料与工况：型号工作压力（MPa）适用温度（℃）适用介质阀体、阀盖、阀瓣材料密封面零件名称 H44Y-4DI H44Y-64I H44M-4O H44Y/W-40P H44W-40R H44Y/W-40P1 H44Y-64P1 阀体、阀盖、摇杆铬钼铸钢碳素铸钢铬镍钛铸钢铬镍钛铸钢铬镍钛耐热钢阀瓣铬钼钛铸钢销轴铬不锈钢优质碳钢铬镍钢 - - 不锈钢聚四氟乙烯螺栓铬钼钒钢螺母铬钼钢不锈钢带与石棉板聚四氟乙烯垫片碳钢堆焊铁基合金本体密封≤425 水、蒸汽、油品碳素钢 H44H-16C～250 1.6～25 ≤150 弱腐蚀性介质铬镍钛不锈钢 H44W-16P～250 主要尺寸及重量：公称通径 DN/mm 50 65 80 100 125 150 200 250 350PN40 尺寸 /mm L 230 290 310 350 400 480 550 650 850 D 160 180 195 230 270 300 375 445 570 D1 125 145 160 190 220 250 320 385 510 D2 100 120 135 160 188 218 282 345 465 D6 88 110 121 150 176 204 260 313 422 b 20 22 22 24 28 30 38 42 52 Z-фd 4-ф18 8-ф18 8-ф18 8-ф23 8-ф25 8-ф25 12-ф30 12-ф34 16-ф34 D3 185 210 210 260 295 330 390 445 615 H 172 182 192 217 250 270 320 356 518 重量/�K 20 30 35 50 75 105 160 240 352止回阀系列价格供用户或设计院工程项目做预算口径 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN180 DN100 DN125 DN150 DN200DN250 DN300 止回阀H41W-16P 4Ni 8Ni 316 187.5 225 315 202.5 262.5 352.5 225 292.5 412.5 292.5 375 502.5 367.5 465 637.5 442.5 585 825 622.5 757.5 1125 780 975 1432.5 960 1207.5 1762.5 1597.5 1935 2857.5 2100 2775 4035 3945 5377.5 6772.5 7425 9600 10800 14400 普料 142.5 157.5 217.5 262.5 322.5 435 540 705 1260 1642.5 3105止回阀H42W-16P 口径 4Ni 8Ni 316 普料 4Ni 255 255 270 337.5 390 457.5 630 787.5 960 1507.5 2355 止回阀H44W-16P 8Ni 285 300 322.5 382.5 465 585 757.5 975 316 367.5 367.5 420 525 652.5 825 1095 1425 普料 187.5 187.5 202.5 240 277.5 345 457.5 555 705 1260 1650 DN15 157.5 307.5 127.5 DN20 187.5 248 337.5 142.5 DN25 DN32 DN40 195 225 270 278 367.5 157.5 323 457.5 202.5 405 540 240 DN50 367.5 473 637.5 277.5 DN65 495 623 892.5 360 DN180 607.5 758 1072.5 457.5 DN100 757.5 975 1312.5 570 DN125 1312.5 1598 2152.5 975 DN150 1597.5 2100 2820 1207.5 1207.5 1845 2100 2857.5 2775 3997.5DN200 294 3698 4702.5 2355 3952.5 4702.5 6720 6450 7800 8100 10650 2940 DN250 5850 7425 9600 DN300 6750 9150 11775H41H 型号 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 16C 120 127.5 0 202.5 255 285 375 480 600 855 1080 1800 3150 4800 7200 9450 H44H 25C H41H 1BC H41H 25C 120 127.5 202.5 255 285 420 502.5 682.5 975 1245 2025 H41H H41H H41H H41H 16C 25C 40C 64C H41H 100C 195 240 405 570 675 825 1200 1500 2175 2925 4950 7500 普通（沙铸）中型（精铸）重型材质(15-200口径均为精铸） 127.5 127.5 127.5 195 135 135 135 240 120 120 127.5 127.5 135 135 202.5 202.5 255 255 285 285 375 420 480 502.5 645 645 930 900 1155 1170 1950 1920 3375 5100 7800 9900 142.5 142.5 142.5 142.5 247.5 247.5 210 217.5 217.5 405 285 315 465 600 780 285 315 465 600 825 285 315 465 600 825 570 645 765 1125 1425 1125 1200 1200 2025 1620 1695 1725 2775 24752625 2775 4725 3525 3720 4200 6975 5250 5550 6450 11250 12000 7950 8250 8700 14250 18000 0 10200 12000 12750 19500 20250型号 15 20 25 H44H- H44H- H44H-25C 16C 40C 普通型（沙铸） 157.5 157.5 157.5 165 165 165 172.5 172.5 172.5 H44H- H44H- 16C 25C 中型（精铸） 157.5 157.5 165 165 172.5 172.5感谢您的阅读，祝您生活愉快。
