太阳能热水器提供资料清单

技术支撑点1、采用全球首创极地超寒管，酷寒天气照样出热水2、皇明太阳能热水器首创专利“防脱模块”，确保热水畅通无阻，彻底解决了长期使用过程中保温管与水箱脱落的传统难题，避免冻堵，确保热水畅通。

3、加厚保温层，超强保温4、管路专业防冻，严冬不冻堵5、睿屏Ⅰ温控仪，智能化、人性化双操控皇明太阳能热水器正是因为这些领先的技术，成为世界级太阳能航母，赢得了新老顾客的亲睐。

核心技术一天中，太阳能8个小时在集热，16个小时在保温，保温不过关，照样没热水。

太阳能热水器有三大保温，真空管保温就占太阳能面积的2/3，水箱保温再好，真空管保温差，就象人们在冬天里穿衣服，上身穿着优质的半大羽绒，而下身只穿一条裤子的感觉是一样的，还是没热水。

真空管是太阳能热水器的核心，它的散热问题一直是行业中很难解决的问题。

皇明太阳能热水器冬冠热佳系列采用真空管，保温层，防冻墙三大保温领先技术，保温效果好，且持久。

牌子无所谓，多比较比较简单的太阳能热水器选择判断方法1、看外观（做工的精细程度：水箱、支架、螺丝，保温材料的处理）2、看支架【牢固性（支架厚度）、耐腐蚀性（材质）、稳定性】也可以掂掂重量3、水箱内胆厚度（掂掂水箱的重量吧，一般人掂着稍微有点沉）4、真空管的颜色（单根、全部）是否没有色差，是一致的。

也可简单的比较下各太阳能的真空管的重量，重点的好点。

5、价格：直径58管*1.8米的100-120元（含安装材料：上下管道、保温材料、溢流管、电加热线、上下接头、室内上水系统、总阀门一个等，不含附加功能：电加热、微电脑、伴热带等）6、容量：按每人20-40kg计算，除掉约5公分的保温材料（看侧段出水口的位置，它的下端到水箱底部就是保温层的厚度）算水箱内胆的容积，就是圆柱型的体积，那基本上是用户可用水量。

太阳能科普知识一、太阳能热水器的优点：太阳能热水器的工作原理是：太阳光照射到集热器上，集热器把太阳光转化为热能，加热集热器里的水，应用冷水下沉，热水上浮的原理，将真空管里的热水顶出，从而使整个水箱里的水温升高。

购买太阳能热水器要考虑价格,成本、安全性。

实用性，售后服务等买太阳能不是比名牌而是比能效一样的太阳不一样的水温这就是能效比。

价格不高，水温不低1、皇明太阳能中国驰名商标（国家工商总局认定）、中国500最具价值品牌、国际太阳能学会会员、中国名牌。

2、力诺瑞特太阳能中国名牌、中国驰名商标（司法认定）、全国用户满意产品、最大玻璃真空管厂家、有力诺集团做强大后盾，太阳能国际化品牌。

3、桑乐太阳能中国驰名商标（国家工商总局认定）、中国太阳能理事长单位、太阳能联盟副理事长、水箱内胆一次成型开创者，世界最大太阳能生产基地。

4、四季沐歌太阳能中国驰名商标（国家工商总局认定）、中国500最具价值品牌、国际太阳能学会会员、中国航天事业合作伙伴。

5、太阳雨太阳能中国名牌、中国驰名商标（司法认定）、和四季牧歌同一厂家、保热墙开创者、出口量第一。

6、华扬太阳能中国驰名商标（国家工商总局认定）、中国名牌。

7、亿家能太阳能中国名牌。

8、清华阳光太阳能中国名牌。

9、辉煌太阳能中国名牌、中国驰名商标（司法认定）。

10、天普太阳能中国驰名商标（司法认定）。

结构：保温桶下方有四个洞，分别是：下排气孔、进出水孔、电加热孔、工程连接孔；安装真孔管时，先用洗洁精把真空管上口润滑一下以便安装；工作原理：太阳能热水器是由全玻璃真空太阳集热管、保温水箱、支承架三大部件组成。

其核心集热元件是全玻璃真空集热管，它由两根为同心圆的高硼硅特硬玻璃管组成。

经过全自动全电脑镀膜设备并以国际上先进的“磁控溅射独膜技术”，在真空中将内管外壁镀上多层渐变铝－氮铝涂层或不锈钢氮化铝，可经受400℃的高温，该涂层对太阳光有选择性吸收，其吸收比≥0.92，发射比≤0.09(80℃)。

真空集热管选择性吸收太阳光将光能转化为热能使真空管中的水不断加热。

由于“热虹吸”作用，即冷水的比重较大，热水的比重较小。

因而真空管中的热水自然不断地往上浮，进入水箱。

水箱中的冷水自然不断地往下沉，进入真空管。

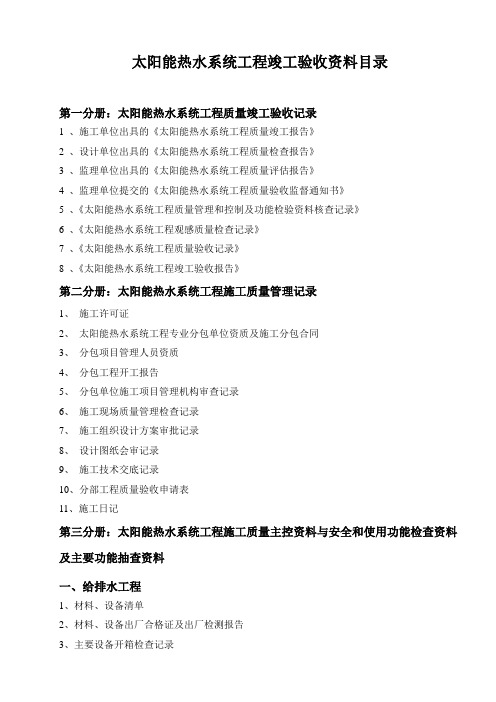

太阳能热水系统工程竣工验收资料目录第一分册：太阳能热水系统工程质量竣工验收记录1 、施工单位出具的《太阳能热水系统工程质量竣工报告》2 、设计单位出具的《太阳能热水系统工程质量检查报告》3 、监理单位出具的《太阳能热水系统工程质量评估报告》4 、监理单位提交的《太阳能热水系统工程质量验收监督通知书》5 、《太阳能热水系统工程质量管理和控制及功能检验资料核查记录》6 、《太阳能热水系统工程观感质量检查记录》7 、《太阳能热水系统工程质量验收记录》8 、《太阳能热水系统工程竣工验收报告》第二分册：太阳能热水系统工程施工质量管理记录1、施工许可证2、太阳能热水系统工程专业分包单位资质及施工分包合同3、分包项目管理人员资质4、分包工程开工报告5、分包单位施工项目管理机构审查记录6、施工现场质量管理检查记录7、施工组织设计方案审批记录8、设计图纸会审记录9、施工技术交底记录10、分部工程质量验收申请表11、施工日记第三分册：太阳能热水系统工程施工质量主控资料与安全和使用功能检查资料及主要功能抽查资料一、给排水工程1、材料、设备清单2、材料、设备出厂合格证及出厂检测报告3、主要设备开箱检查记录4、塑料管道熔接质量检查记录5、阀门强度、严密性实验记录6、各类管道，阀门和设备隐蔽前强度和严密性试验记录7、隐蔽工程验收记录8、电线电缆隐蔽工程验收记录9、管道系统吹（冲）洗（脱脂）实验记录10、淌口水箱（罐）水压试验记录11、给水管道通水实验记录12、屋面淋水或蓄水试验记录13、系统集热性能检验记录14、太阳能热水系统调试和运行记录15、太阳能热水系统工程使用维护说明书16、交接检查记录17、分项工程质量验收记录18、施工记录二、电气工程19、接地电阻测试记录20、绝缘电阻测试记录21、漏电开关模拟试验记录22、成套配电柜、控制柜安装检验批质量验收记录23、电线、电缆管和线槽敷线检验批质量验收记录表三、智能建筑工程24、系统功能测定记录25、设备调试记录26、智能建筑分部工程观感质量检查评价验收记录27、材料、构配件进场检验记录28、智能建筑系统试运行记录第一分册：太阳能热水系统工程质量竣工验收记录1 、《太阳能热水系统工程质量竣工报告》2 、《太阳能热水系统工程质量检查报告》3 、《太阳能热水系统工程质量验收监督通知书》4 、《太阳能热水系统工程质量管理和控制及功能检验资料核查记录》5 、《太阳能热水系统工程观感质量检查记录》6 、《太阳能热水系统工程质量验收记录》7 、《太阳能热水系统工程竣工验收报告》表1 TYN 1-1 工程名称工程地址总包单位分包单位建筑面积（㎡）太阳能集热面积（㎡）工程造价（万元）太阳能热水系统工程质量检查内容完成工程设计与施工合同约定情况已完成工程设计与施工合同约定的全部内容。

简易太阳能热水器设计方案太阳能热水器是一种能够利用太阳能将水加热的设备，它不仅可以在环保的同时降低能源消耗，还可以为我们提供热水。

本文将为大家介绍一种简易的太阳能热水器设计方案。

一、原理介绍太阳能热水器的工作原理主要是利用太阳能将水加热。

一般来说，太阳能热水器由太阳能集热器、储热水箱和管路系统等组成。

太阳能集热器通过吸收太阳能将水加热，然后将加热后的热水储存在储热水箱中，最后通过管路系统将热水输送到我们需要的地方。

二、材料准备1. 太阳能集热器：可以使用黑色的铝板或黑色的太阳能吸热器作为集热器，它们能够更好地吸收太阳辐射。

2. 储热水箱：选择一个适当大小的容器作为储热水箱，可以使用塑料桶或不锈钢容器等。

3. 管路系统：选用耐高温的管道材料，如聚丙烯管或铜管，并配备相应的接头和阀门。

三、制作步骤1. 太阳能集热器制作：a. 在铝板或太阳能吸热器上涂刷黑色涂料，增加吸热效果。

b. 将太阳能集热器固定在支架上，确保它能够与太阳保持最佳角度。

c. 将集热器连接到管路系统的进水口。

2. 储热水箱制作：a. 选择一个适当大小的容器，确保能够储存足够的热水。

b. 在容器上开启进水口和出水口，并确保它们与管路系统相连接。

3. 管路系统搭建：a. 将管道与太阳能集热器和储热水箱连接起来，确保管道畅通无阻。

b. 根据需要，可以在管道上安装调节阀和水泵等设备来控制水流量和水温。

四、使用与维护1. 使用前，需要确保太阳能集热器的方位与太阳保持一致，以便最大程度地吸收太阳能。

2. 水箱和管路系统中的水需要定期更换，以保持水质清洁。

3. 涂刷在集热器表面的黑色涂料可能会因长时间使用而磨损，需要定期检查并修复。

五、效果展示这种简易太阳能热水器设计方案可以充分利用太阳能将水加热。

在晴朗的天气条件下，它可以为我们提供足够的热水供应，减少我们对传统能源的依赖。

而且，这种方案的制作和使用成本相对较低，非常适合个人使用。

六、结论通过本文的介绍，我们了解到了一种简易的太阳能热水器设计方案。

太阳能热水系统设计设计者：4141 学号：4141 班级：新能源1101前言：太阳能热水器系统主要由太阳能集热系统和热水供应系统构成；包括太阳能集热器、贮水箱、循环管道、支架、控制系统、热交换器和水泵等设备和附件。

本设计将为一个地理位置为福建福州的两层小型别墅设计一个合适的太阳能热水器系统。

一、用户基本情况调查1、环境情况ha htH t.a 为当地纬度倾角平面年平均日照量，MJ/(m2·d)；HLr为当地纬度倾角平面年总辐照量，MJ/(m2·a)；Ta 为年平均环境温度，℃；Sy为年平均每日的日照小时数，h; f为年太阳能保证率推荐范围；为回收年限允许值，年。

2、用水情况2.1日均用热水量日均用热水量计算公式：q rd=q r m式中：q r——热水用水定额，L/（b·d），查《民用建筑太阳能热水系统工程技术手册》表1-11，最高日用水定额为为80L/（b·d），日均用水量按最高日用水定额的50%考虑，取40L/（b·d）；m——用水计算单位数，定为4人。

计算可得日均用热水量q rd=40*4=160L/d2.2日均耗热量日均耗热量计算公式：Q d=q r cρ（t r-t l）m/86400式中：Q d——日耗热量，W；q r——热水用水定额，L/（b·d）；c——水的比热容，c=4187J/（kg·℃）；ρ——热水密度，kg/L；60℃水密度为0.983kg/L；t r——热水温度，t r=60℃；t l——冷水温度，查《民用建筑太阳能热水系统工程技术手册》表1-16，定为20℃；m——用水计算单位数，定为4人。

计算可得日均耗热量Q d=1219.50W2.3小时耗热量小时耗热量计算公式：Q h=K h mq r cρ（t r-t l）/86400式中:Q h——设计小时耗热量，W；q r——热水用水定额，L/（b·d）；c——水的比热容，c=4187J/（kg·℃）；ρ——热水密度，kg/L；60℃水密度为0.983kg/L；t r——热水温度，t r=60℃；t l——冷水温度；m——用水计算单位数，定为4人；K h——小时变化系数，查《民用建筑太阳能热水系统工程技术手册》表4-3，取5.12。

太阳热水器为什么要把反射板（反射板与集热管平行）倾角大小分为45°和30°两种?在安装固定太阳热水器的集热部分时，为了得到最大的年日射量，在正午时必须尽可能使集热部分的采光面垂直于阳光。

由于我国地域宽广，幅员辽阔，南北地区纬度差别较大，因此为满足上述要求，经过计算归纳将太阳热水器集热部分倾角分为45°和30°两种。

由于北方地区纬度较高，冬季阳光与地平面夹角较小，宜使用倾角大的热水器，所以北方地区多选用45°倾角的热水器，而南方地区多选用30°倾角的热水器。

为什么要使用热水器控制、加热装置?非承压热水器由于系统不承受压力，所以水箱内胆并不封闭。

水温升高引起的压力增大以及水位降低引起的压力减小，会通过溢流管的溢流、放气或补气而瞬间消失。

承压热水器因其水箱内胆需要承受压力，所以遇到上述情况，自身无法解决，必须依靠相关的控制装置。

什么叫太阳集热器,请具体介绍一下使用方法?太阳集热器顾名思义是一种集热装置，其不能单独使用，但可根据需要拼装组合成不同采光面积的集热系统。

它的主要用途是用来收集热量，然后再与其它装置进行热交换。

公司生产的集热器主要有三种：干法热管式太阳集热器、U型管式太阳集热器、连集管式太阳集热器。

1、干法式太阳集热器干法式太阳集热器的集热管采用的是相变热导式集热管，其与相变热导式太阳热水器的主要区别是：后者的热管将吸收的热量直接传递给水箱内的水；而前者是利用一种导热率极高的换热块将热管吸收的热量传递给传热工质，传热工质再与其它物质进行换热。

传热工质可以是需要加热的水，也可以是仅起传热作用的冷却液。

干法式太阳集热器将循环回流管路埋在保温层内，降低热损，便于连接；且各自循环独立、封闭，不易泄漏，安装方便。

但由于热量逐级传递，因此在一定程度上降低了集热效率。

2、U型管式太阳集热器 U型管式太阳集热器的集热管由真空集热管、传热铝翼、U型铜管组成。

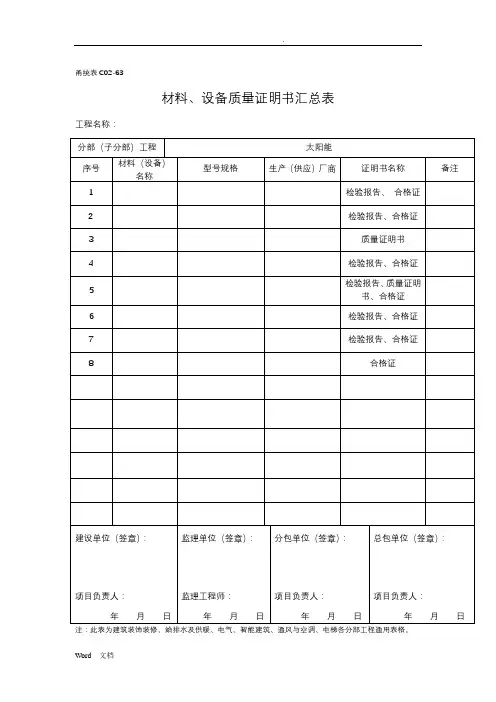

甬统表C02-63
材料、设备质量证明书汇总表
工程名称：
注：此表为建筑装饰装修、给排水及供暖、电气、智能建筑、通风与空调、电梯各分部工程通用表格。

太阳能热水系统资料汇总表
工程名称：XXXXXX住宅标段1#楼
甬统表C02-125
太阳能热水系统子分部工程验收记录
注除地基基础分部外，勘察单位可不参加。

甬统表C02-124
辅助设备安装分项工程质量验收记录
辅助设备安装检验批质量验收记录
管道及配件安装分项工程质量验收记录
管道及配件安装检验批质量验收记录
管道(设备)强度(严密性)试验记录
甬统表C03-5
管道系统冲洗记录
本表由施工单位填写并保存。

系统试运转调试记录
系统热性能检验记录。

太阳能热水器培训资料太阳能热水器是目前应用广泛的一种热水供应设备，它利用太阳辐射能将太阳能转化为热能，为人们提供热水，同时还具有环保、节能的特点。

为了增加太阳能热水器的使用效果和安全性，提高用户对太阳能热水器的了解和认同，很多热水器生产商和销售商都会进行太阳能热水器的培训。

一、太阳能热水器的原理及组成太阳能热水器的工作原理主要是利用太阳能将光能转化为热能。

太阳能热水器由太阳能集热器、储水箱、输水管路、控制系统等部分组成。

太阳能集热器是将太阳辐射能转化为热能的装置，它通常由黑色吸热板和一定的隔热层构成。

太阳能集热器的吸热板会吸收太阳辐射能，并将其转化为热能，进而加热输送至储水箱中的水。

输水管路是将热水从太阳能集热器输送至储水箱中的管道系统。

控制系统则根据储水箱中的水温情况，控制太阳能热水器的运行状态。

二、太阳能热水器的安装要点安装太阳能热水器需要考虑多个因素，包括阳光照射、安装角度、储水箱的选用等。

首先，在安装太阳能热水器时，需要选择合适的位置，确保太阳能集热器能够充分接受阳光照射。

其次，安装角度也是一个关键因素，通常太阳能集热器的安装角度与所处地区的纬度有关，一般来说，其安装角度为所在地区纬度+10度左右。

此外，储水箱的选用也需要根据用户的用水量和需要来选择适当的规格。

三、太阳能热水器的使用与保养太阳能热水器的使用与保养对于延长其寿命和提高使用效果非常重要。

在使用太阳能热水器时，需要根据天气情况和自身的用水需求来合理安排热水使用时间，以充分利用太阳能热水器的热水供应。

同时，需要定期清洗太阳能集热器的吸热板，确保其表面清洁，以保证光能的有效转化。

此外，在寒冷冬季，需要采取保温措施，防止太阳能热水器受到低温影响而减少热水供应。

四、太阳能多功能热水器的应用前景随着科技的进步和人们对环境保护的重视，太阳能多功能热水器作为一种新型的热水供应设备，具有广阔的应用前景。

太阳能多功能热水器不仅可以提供热水，还可以用于供暖、空调等多种功能。

太阳能竣工验收资料目录第一册太阳能热水系统工程质量竣工验收资料1、施工单位出具的《太阳能热水系统工程质量竣工报告》(表1)2、设计单位出具的《太阳能热水系统工程质量检查报告》(表2)3、监理单位出具的《太阳能热水系统工程质量评估报告》(表3)4、监理单位（或建设单位）提交的《太阳能热水系统工程质量验收监督通知书》(表4)5、《太阳能热水系统工程质量管理和控制及功能检验资料核查记录》(表5)6、《太阳能热水系统工程观感质量检查记录》(表6)7、《太阳能热水系统工程质量验收记录》(表7)8、《太阳能热水系统工程竣工验收报告》(表8)第二册太阳能热水系统工程施工质量管理资料1、施工图设计文件审查意见2、施工许可证3、太阳能热水系统工程专业分包单位资质及施工分包合同4、天面荷载变更设计单位验算证明材料5、开工报告(表9)6、施工现场质量管理检查记录(表10)7、图纸会审记录(表11)8、设计变更、洽商记录9、太阳能热水系统工程施工组织设计(施工方案)及审批记录10、施工技术交底记录(表12)11、太阳能热水系统工程质量事故调查处理记录(表13、表14、表15)12、施工日记(表16)13、太阳能热水系统工程竣工图第三册太阳能热水系统工程质量控制资料与安全和使用功能检验资料及主要功能抽查资料第一分册给排水工程一、施工质量保证资料1、材料、配件、设备出厂合格证及进场检（试）验报告（1）材料、设备清单(表17)（2）材料、设备出厂合格证及进场检（试）验报告（3）主要设备开箱检验记录(表18)2、管道、设备强度试验和严密性试验记录（1）阀门安装前强度和严密性试验记录(表19)（2）热水管道系统安装完毕后,管道水压试验及太阳能集热器玻璃安装前，集热排管和上下集管水压试验记录(表20)3、压力容器及设备试运转记录4、示范项目能效测评报告(含《形式检查报告》、《性能检测报告》、《能效评估报告》5、隐蔽工程验收记录和中间验收记录(表21)6、系统冲洗、灌（满）水试验记录（1）热水管道系统冲洗试验记录(表22)（2）水池灌（满）水试验记录(表23)（3）通水试验记录(表24)7、系统水质化验报告8、屋面防水检漏记录(表25)9、系统集热性能检验记录(表26)10、太阳能热水系统调试和试运行记录(表27)11、太阳能热水系统工程使用维护说明书12、交接检查记录(表28)13、施工记录(表29)二、施工质量验收记录1、检验批质量验收记录2、分项工程质量验收记录三、安全和功能检验资料及主要功能抽查记录1、给水管道通水试验记录2、排水干管通球试验记录第二分册电气工程一、施工质量保证资料1、材料、配件、设备出厂合格证及进场检（试）验报告（1）材料、设备清单（2）材料、设备出厂合格证及进场检（试）验报告（3）主要设备开箱检验记录2、隐蔽工程验收记录3、电气工程试验记录（1）接地电阻测试记录(表30)（2）绝缘电阻测试记录(表31)（3）漏电开关模拟试验记录(表32)（4）抽测：由法定检测部门出具抽测报告4、交接检查记录5、施工记录二、施工质量验收记录1、检验批质量验收记录2、分项工程质量验收记录第三分册监测与控制工程一、施工质量控制资料1、材料、设备出厂合格证及进场检（试）验报告（1）材料、设备清单（2）材料、设备出厂合格证及进场检（试）验报告（3）主要材料、设备开箱检验记录2、隐蔽工程验收记录3、设备调试记录（表33）4、系统功能测定记录（表34）5、系统技术、操作和维护手册二、施工质量验收记录1、检验批质量验收记录2、分项工程质量验收记录三、安全和功能检验资料及主要功能抽查记录1、系统试运行记录（表35）2、系统电源及接地检测报告注：土建工程质量控制资料与安全和使用功能检验资料及主要功能抽查资料、其它安装工程用表参照《建筑工程竣工资料目录及统一用表》整理。
