两轴手动变速器换挡原理与动力传递

第二节手动变速器的变速传动机构结合挂图、教具演示变速传动机构主要由一系列相互啮合的齿轮副及其支承轴以及壳体组成，其主要作用是改变发动机曲轴输出的转速、转矩和转动方向。

下面分别介绍三轴式和二轴式变速器的结构和工作原理。

一、三轴式变速器三轴式变速器广泛用于发动机前置、后轮驱动的汽车上，其特点是传动比的范围大；具有直接档，使传动效率提高。

其变速传动机构包括壳体、第一轴(输入轴)、第二轴(输出轴)、中间轴、倒档轴、各档齿轮和轴承等。

1、基本结构图4-4所示为解放CAl092型汽车六档变速器的结构图，它有三根轴：第一轴1、中间轴20和第二轴26，其传动机构示意图如图4-5所示。

①第一轴1为输入轴，前端用向心球轴承支承在曲轴后端的中心孔内，后端则利用圆柱滚子轴承在变速器壳体上，并进行轴向定位。

第一轴前面花键部分安装离合器的从动盘，以接受发动机的动力。

后端的齿轮2与轴制成一体，与中间轴上的齿轮38构成一对常啮合齿轮，将动力传递给中间轴，作为变速器各档(除直接档)的第一级齿轮传动。

②中间轴30的两端均由圆柱滚子轴承支承在壳体上、轴上的所有齿轮都与之固定。

除齿轮38外，中间轴上的其他齿轮都为主动齿轮，与第二轴上相应的齿轮啮合，构成变速器各档的二级齿轮传动。

③第二轴26为变速器的输出轴，其后端通过凸缘43与万向传动装置相连，将动力输出，其前端轴颈用滚针轴承支承在第一轴后端的轴承孑L内，后端轴颈则由圆柱滚子轴承支承在壳体后壁的轴承孑L内。

后端轴承外圈也装有弹性挡圈，对第二轴进行轴向定位。

第二轴上的各档齿轮都通过衬套或滚针轴承空套在轴上，与中间轴上的各档齿轮均为常啮合。

为了使这些空套的齿轮与第二轴联接起来传递动力，在各齿轮的一侧均制有接合齿圈，并在第二轴相应的位置装有花键毂和接合套(或同步器)等到换档机构，为了防止各档齿轮的轴向移动，在第二轴与齿轮端面之间装有卡环对齿轮进行轴向定位。

另外，第二轴后轴承盖内还装有车速里程表驱动蜗杆42及蜗轮。

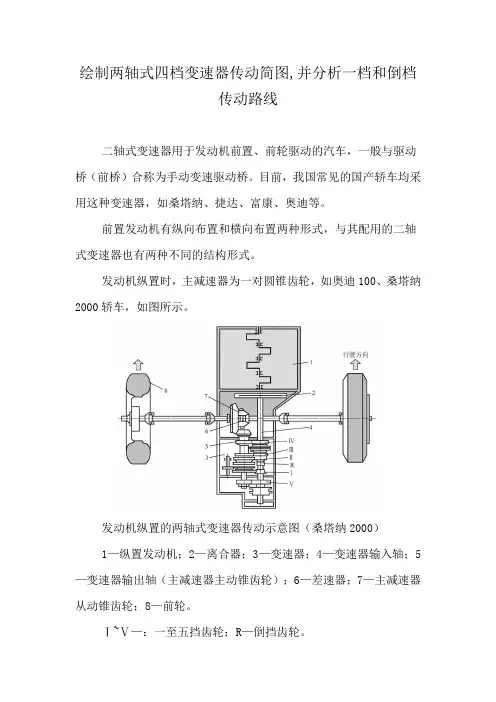

绘制两轴式四档变速器传动简图,并分析一档和倒档传动路线二轴式变速器用于发动机前置、前轮驱动的汽车，一般与驱动桥（前桥）合称为手动变速驱动桥。

目前，我国常见的国产轿车均采用这种变速器，如桑塔纳、捷达、富康、奥迪等。

前置发动机有纵向布置和横向布置两种形式，与其配用的二轴式变速器也有两种不同的结构形式。

发动机纵置时，主减速器为一对圆锥齿轮，如奥迪100、桑塔纳2000轿车，如图所示。

发动机纵置的两轴式变速器传动示意图（桑塔纳2000）1—纵置发动机；2—离合器；3—变速器；4—变速器输入轴；5—变速器输出轴（主减速器主动锥齿轮）；6—差速器；7—主减速器从动锥齿轮；8—前轮。

Ⅰ~Ⅴ—：一至五挡齿轮；R—倒挡齿轮。

发动机横置时，主减速器采用一对圆柱齿轮，如下图所示。

发动机横置的两轴式变速器传动示意（捷达）：一、发动机纵向布置二轴式手动变速器下面分别为桑塔纳2000型汽车二轴式五挡手动变速器传动机构的结构及示意图。

桑塔纳2000型汽车二轴式五挡手动变速器传动机构的结构：桑塔纳2000车型二轴式五挡手动变速器变速传动机构的示意图：该变速器的变速传动机构有输入轴和输出轴，二轴平行布置，输入轴是离合器的从动轴，输出轴是主减速器的主动锥齿轮轴。

该变速器具有五个前进挡（一至三挡为降速挡，四挡为直接挡，五挡为超速挡）和一个倒挡，全部采用锁环式惯性同步器换挡。

输入轴上有一至五挡主动齿轮，其中一挡、二挡主动齿轮与轴制成一体，三挡、四挡、五挡主动齿轮通过滚针轴承空套在轴上。

输入轴上还有倒挡主动齿轮，它与轴制成一体。

三挡、四挡同步器和五挡同步器也装在输入轴上。

输出轴上有一至五挡从动齿轮，其中一挡、二挡从动齿轮通过滚针轴承空套在轴上，三挡、四挡、五挡齿轮通过花键套装在轴上。

一挡、二挡同步器也装在输出轴上。

在变速器壳体的右端还装有倒挡轴，上面通过滚针轴承套装有倒挡中间齿轮。

桑塔纳2000车型变速器动力传动路线如下：一挡：变速器操纵杆从空挡向左、向前移动，实现动力→输入轴→输入轴→挡齿轮→输出轴→挡齿轮→输出轴上一挡、二挡同步器→输出轴→动力输出二挡：变速器操纵杆从空挡向左、向前移动，实现动力→输入轴→输入轴二挡齿轮→输出轴二挡齿轮→输出轴上一挡、二挡同步器→输出轴→动力输出三挡：变速器操纵杆从空挡向前移动，实现动力→输入轴→输入轴三挡、四挡同步器→输入轴三挡齿轮→输出轴三挡齿轮→输出轴→动力输出四挡：变速器操纵杆从空挡向后移动，实现动力→输入轴→输入轴三挡、四挡同步器→输入轴四挡齿轮→输出轴四挡齿轮→输出轴→动力输出五挡：变速器操纵杆从空挡向右、向前移动，实现动力→输入轴→输入轴五挡同步器→输入轴五挡齿轮→输出轴五挡齿轮→输出轴→动力输出倒挡：变速器操纵杆从空挡向右、向后移动，实现动力→输入轴→输出轴倒挡齿轮→倒挡轴倒挡齿轮→输出轴倒挡齿轮→输出轴→动力反向输出二、发动机横向布置二轴式手动变速器别克凯越汽车二轴式五挡变速器的结构：手动变速器（倒挡主动齿轮）动力传递示意：别克凯越汽车各挡动力传动路线如下：一挡：变速器操纵杆从空挡向左、向前移动，实现动力→主动轴→主动轴一挡齿轮→从动轴一挡齿轮→从动轴一挡、二挡同步器→从动轴→动力输出二挡：变速器操纵杆从空挡向左、向后移动，实现动力→主动轴→主动轴二挡齿轮→从动轴二挡齿轮→从动轴一挡、二挡同步器→从动轴→动力输出三挡：变速器操纵杆从空挡向前移动，实现动力→主动轴→主动轴三挡齿轮→从动轴三挡齿轮→从动轴三挡、四挡同步器→从动轴→动力输出四挡：变速器操纵杆从空挡向后移动，实现动力→主动轴→主动轴四挡齿轮→从动轴四挡齿轮→从动轴三挡、四挡同步器→从动轴→动力输出五挡：变速器操纵杆从空挡向右、向前移动，实现动力→主动轴→主动轴五挡齿轮→从动轴五挡齿轮→从动轴五挡同步器→从动轴→动力输出倒挡：变速器操纵杆从空挡向左、向前移动，实现动力→主动轴→主动轴倒挡齿轮→倒挡惰轮→倒挡从动齿轮（一挡、二挡同步器）→从动轴→动力反向输出。

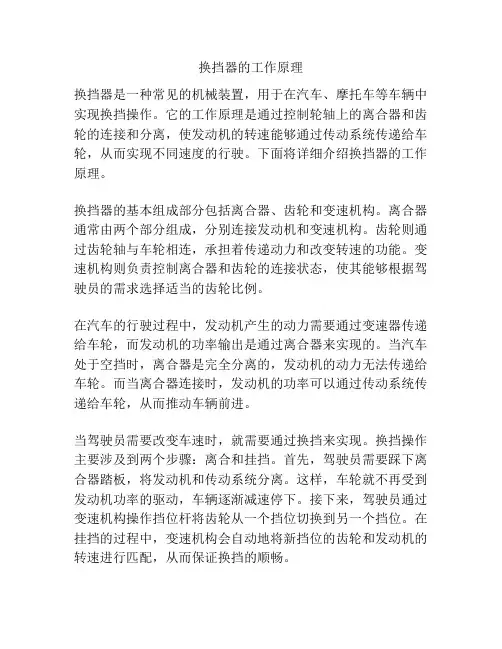

换挡器的工作原理换挡器是一种常见的机械装置，用于在汽车、摩托车等车辆中实现换挡操作。

它的工作原理是通过控制轮轴上的离合器和齿轮的连接和分离，使发动机的转速能够通过传动系统传递给车轮，从而实现不同速度的行驶。

下面将详细介绍换挡器的工作原理。

换挡器的基本组成部分包括离合器、齿轮和变速机构。

离合器通常由两个部分组成，分别连接发动机和变速机构。

齿轮则通过齿轮轴与车轮相连，承担着传递动力和改变转速的功能。

变速机构则负责控制离合器和齿轮的连接状态，使其能够根据驾驶员的需求选择适当的齿轮比例。

在汽车的行驶过程中，发动机产生的动力需要通过变速器传递给车轮，而发动机的功率输出是通过离合器来实现的。

当汽车处于空挡时，离合器是完全分离的，发动机的动力无法传递给车轮。

而当离合器连接时，发动机的功率可以通过传动系统传递给车轮，从而推动车辆前进。

当驾驶员需要改变车速时，就需要通过换挡来实现。

换挡操作主要涉及到两个步骤：离合和挂挡。

首先，驾驶员需要踩下离合器踏板，将发动机和传动系统分离。

这样，车轮就不再受到发动机功率的驱动，车辆逐渐减速停下。

接下来，驾驶员通过变速机构操作挡位杆将齿轮从一个挡位切换到另一个挡位。

在挂挡的过程中，变速机构会自动地将新挡位的齿轮和发动机的转速进行匹配，从而保证换挡的顺畅。

换挡器的工作原理是基于齿轮原理和离合器原理，通过合理地组织离合器和齿轮的连接状态来实现传递动力和改变车速的功能。

传动系统中的齿轮通常有不同的齿数，这样可以实现不同的齿轮比例。

驾驶员可以根据车速和行驶条件的变化，选择适当的齿轮比，从而实现高速行驶、爬坡、降低油耗等不同的驾驶需求。

除了以上介绍的基本工作原理之外，现代车辆的换挡器还配备了许多辅助装置以提高驾驶的安全性和舒适性。

例如，大多数汽车换挡器都配备了换挡电脑控制系统，它能够根据车速、转速和驾驶员的需求自动选择最佳挡位，从而提供更顺畅的换挡体验。

此外，一些高档的车辆还配备了挡位拨片和挡位拨钮等操作辅助装置，使换挡操作更加简便。

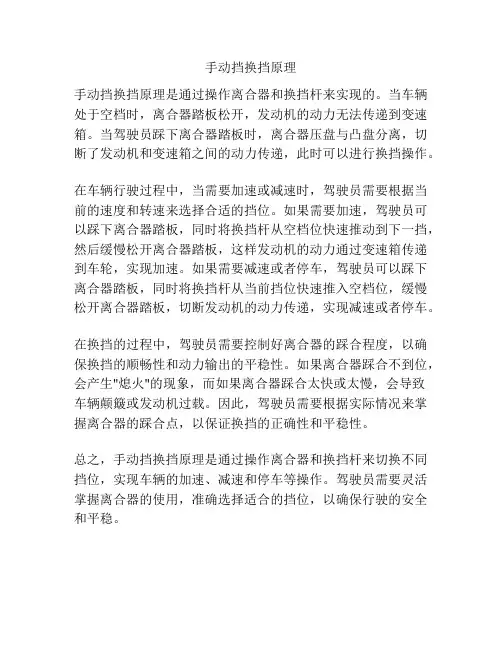

手动挡换挡原理
手动挡换挡原理是通过操作离合器和换挡杆来实现的。

当车辆处于空档时，离合器踏板松开，发动机的动力无法传递到变速箱。

当驾驶员踩下离合器踏板时，离合器压盘与凸盘分离，切断了发动机和变速箱之间的动力传递，此时可以进行换挡操作。

在车辆行驶过程中，当需要加速或减速时，驾驶员需要根据当前的速度和转速来选择合适的挡位。

如果需要加速，驾驶员可以踩下离合器踏板，同时将换挡杆从空档位快速推动到下一挡，然后缓慢松开离合器踏板，这样发动机的动力通过变速箱传递到车轮，实现加速。

如果需要减速或者停车，驾驶员可以踩下离合器踏板，同时将换挡杆从当前挡位快速推入空档位，缓慢松开离合器踏板，切断发动机的动力传递，实现减速或者停车。

在换挡的过程中，驾驶员需要控制好离合器的踩合程度，以确保换挡的顺畅性和动力输出的平稳性。

如果离合器踩合不到位，会产生"熄火"的现象，而如果离合器踩合太快或太慢，会导致
车辆颠簸或发动机过载。

因此，驾驶员需要根据实际情况来掌握离合器的踩合点，以保证换挡的正确性和平稳性。

总之，手动挡换挡原理是通过操作离合器和换挡杆来切换不同挡位，实现车辆的加速、减速和停车等操作。

驾驶员需要灵活掌握离合器的使用，准确选择适合的挡位，以确保行驶的安全和平稳。

两轴手动变速器换挡原理与动力传递手动变速器是一种机械传动装置，用于调整发动机输出转速与车辆驱动轮转速之间的比例关系。

它主要由变速机构、离合器和变速操作机构等部件组成。

手动变速器的换挡原理与动力传递包括以下几个方面：1.变速机构：手动变速器的核心是变速机构，它由一系列齿轮、轴承和同步器组成。

通过不同组合方式的齿轮转动，可以实现不同的传动比。

换挡时，变速机构将驱动轴与输出轴的连接方式改变，从而实现不同档位的转速调节。

2.离合器：离合器是手动变速器换挡的关键部件之一、它位于发动机和变速器之间，用于在换挡时分离发动机与传动系统的连接。

当离合器踏板脚下时，离合器的压盘和导向轴通过压力使离合器片与发动机的飞轮分离，从而切断发动机对变速机构的动力传递。

3.变速操作机构：手动变速器的变速操作机构由档把、拉线或杆件等组成，通过操控这些操作部件来实现换挡操作。

一般而言，通过操纵档把来选择不同的档位，然后通过操纵离合器踏板来控制离合器的连接或分离，实现换档。

在换挡过程中，首先需要踩下离合器踏板，断开发动机与传动系统之间的连接。

然后，通过操作变速机构，将所需的齿轮组合挂入变速箱中。

最后，松开离合器踏板，使离合器片与发动机飞轮接合，从而将动力从发动机传递给变速器，驱动车辆。

换挡过程中需要注意的是，换挡时速度要合适，过快或过慢都可能导致换挡不顺畅或产生异响。

此外，在换挡过程中要保持流畅的操作，避免急刹车或急加速，以免对车辆和变速器造成损坏。

总的来说，手动变速器的换挡原理与动力传递是通过控制离合器和操作变速器，将发动机的动力传递给车辆驱动轮，从而实现换挡和调节转速的过程。

在实际驾驶中，换挡需要掌握合适的时机和正确的操作方法，以确保驾驶安全和车辆正常行驶。

两轴式变速器各档位传动原理一、输入轴与输出轴结构两轴式变速器的输入轴和输出轴是相互平行的，并且呈纵向排列。

输入轴直接与发动机连接，负责接收发动机的转动动力。

输出轴则与车辆的驱动轮连接，负责将变速器的动力传递到车轮。

二、档位传动路线两轴式变速器的档位传动路线主要依赖于不同长度的传动轴以及在不同传动比的齿轮组合。

各档位的传动比是通过选择不同大小的齿轮和传动轴长度来实现的。

三、档位切换方式档位切换主要通过操纵变速器操纵杆来实现。

变速器操纵杆通过机械机构连接到滑动齿轮，当操纵杆移动时，滑动齿轮会选择与操纵杆位置对应的齿轮组合，从而切换到不同的档位。

四、倒档机构倒档是通过一个特殊的倒档齿轮实现的。

倒档齿轮与输入轴连接，但与输出轴反向连接。

当需要倒档时，操纵杆使滑动齿轮选择倒档齿轮，实现车辆的倒退。

五、同步器同步器是两轴式变速器中的一个重要组成部分，它可以帮助实现档位的快速切换。

同步器主要通过摩擦力矩的作用，使齿轮在切换过程中与输入轴或输出轴同步，从而避免换挡过程中可能出现的打齿现象。

六、润滑与冷却两轴式变速器的润滑主要通过飞溅润滑实现。

润滑油从输入轴或输出轴上的油孔进入，飞溅到各个齿轮和轴承上，起到润滑作用。

同时，为了防止变速器过热，通常会配有冷却系统，将变速器的热量导出。

七、控制系统两轴式变速器的控制系统主要负责档位的自动切换以及倒档的切换。

控制系统通常由液压或电动系统驱动，根据车辆的运行状态和驾驶者的意图，自动控制变速器的档位切换。

八、故障诊断与排除对于两轴式变速器的故障诊断与排除，首先需要了解各个部件的工作原理和连接关系。

常见的故障包括档位切换不顺畅、变速器过热、噪音过大等。

对于这些故障，首先需要检查润滑系统是否正常，同时检查各个部件是否有磨损或损坏。

如果需要进一步的诊断，可能需要使用专门的检测设备和工具进行更深入的检查。

手动变速箱工作原理
手动变速箱是一种机械式变速装置，用于控制汽车发动机的转速和车辆的速度。

它由一个带有多个齿轮的齿轮组成，并通过离合器来连接或断开引擎与齿轮之间的传动。

手动变速箱的工作原理如下：
1. 空挡：当驾驶员踩下离合器踏板时，传动系统处于空挡状态，发动机的转速不会传递到车轮上，车辆停止运动。

2. 一挡：当驾驶员将换挡杆从空挡位置移动到一挡位置时，离合器踏板慢慢松开，使离合器片压在离合器盘上，从而连接引擎和变速箱。

当驾驶员加速时，发动机的转速通过一对齿轮传递到车轮，从而推动车辆前进。

3. 二挡、三挡、四挡等：当将换挡杆从一挡移动到其他挡位时，离合器踏板必须再次踩下，并改变齿轮的位置。

不同挡位的齿轮比例不同，可以使车辆在不同速度范围内运行。

4. 倒挡：在某些车型中，当将换挡杆移动到倒挡位置时，离合器片与离合器盘分离，反转齿轮将发动机转速逆向传递到车轮上，车辆向后运动。

总之，手动变速箱通过离合器与发动机连接，在不同的挡位下，通过齿轮传递不同比例的转动力矩，实现车辆的加速、减速和倒退等操作。

驾驶员根据车速和道路条件，通过手动操作换挡杆来选择合适的挡位。
