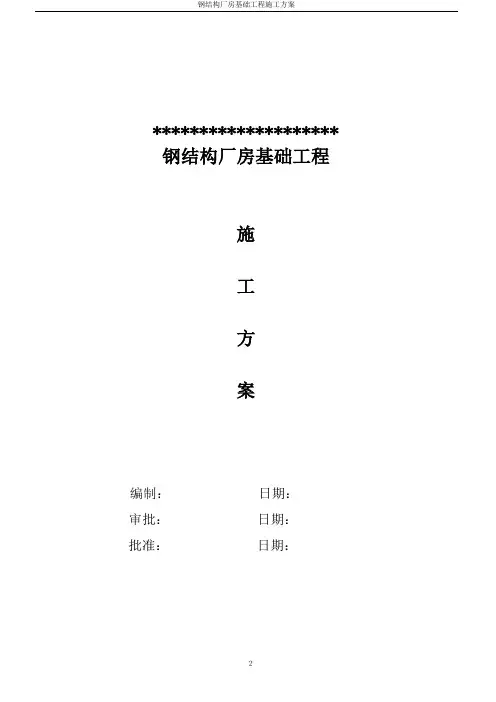

选矿车间铁精矿池处钢结构围挡工程钢结构厂房基础施工方案编制人：审核人：编制单位:编制日期:目录1. 编制依据22. 工程概况22.1 总体概况22.2 工程结构概况33. 施工布置33.1 施工准备33.2 施工安排33.3 施工顺序43.4施工管理目标43.5 施工管理组织体系43.6施工工期44. 主要施工方法44.1土方开挖44.2钢筋工程64.3模板工程64.4 砼工程84.5 土方回填95. 资源配备95.1 劳动力配备95.2 施工周转材料配备95.3 施工机具设备配备96. 质量控制措施107. 安全管理与文明施工147.1安全施工措施和要求14钢结构厂房基础施工方案1. 编制依据1.1 《**公司选矿车间铁精矿池处钢结构围挡工程建筑图》。
1.2《**公司选矿车间铁精矿池处钢结构围挡工程结构图》。
1.3 《**公司选矿车间铁精矿池处钢结构围挡工程施工组织设计》。
1.3 现行国家建筑施工及验收规范、规程。
1.4 本公司类似工程施工经验。
2. 工程概况2.1 总体概况2.1.1 工程名称：**公司选矿车间铁精矿池处钢结构围挡工程2.1.2 建设单位：***2.1.3 监理单位：***2.1.4 设计单位：***2.1.5 勘察单位：2.1.6 施工单位：***2.2 工程结构概况2.2.1本工程主厂房柱基础为桩承台基础，基础承台标高为▽–1.450m，标高最深为▽–2.050m，基础采用C30砼，垫层采用C15砼，二次灌浆采用C40无收缩细石混凝土。
钢筋采用HPB300（Ø）、HRB400（Φ）。
其中J-1计8个（尺寸为：2000mm*1850mm）;J-2计4个（尺寸为：2050mm*1850mm）；J-3计4个(尺寸为：2200mm*1900mm)；J-4计8个（尺寸为：2300mm*1900mm）共24个独立基础；基础之间采用600*300地梁连接，地梁底标高为▽–1.100m。
2.2.2 承台基础与钢柱、预制混凝土柱连接为杯口直插连接。
2.2.3本工程±0.000相当于绝对标高经由业主方现场确定。
3. 施工布置3.1 施工准备施工前作业处及项目部各职能部门和人员应做好相应的各项准备工作，包括：做好图纸的自审与会审工作，编制施工材料预算，为施工提供相关的数据，落实施工材料及周转材料进场。
3.2 施工安排本单位工程将根据现场条件安排一个建筑作业处负责施工，并综合考虑厂房柱吊装顺序因素，遵循先深后浅的原则，根据现场情况以及施工总平面布置图，为保障生产与钢结构施工同时进行，我单位将进行施工围挡，采取分段分片方法开挖施工。
围挡方式拟采用直径38的钢管脚手架，高1.5m做刚性围栏式，围挡带有标识。
敬请贵单位协调施工区域的铁精矿清理，以便保证施工开展为感！3.3 施工顺序破除原地坪混凝土后进行土方开挖→垫层砼→基础钢筋、模板、砼施工→模板拆除→混凝土保养→回填土→厂房钢柱吊装3.4施工管理目标3.4.1 安全目标无工亡事故。
3.4.2 文明施工目标保证现场整洁、畅通，材料堆放整齐，排水通畅，争创文明工地。
3.4.3 质量目标确保分部、分项工程的合格率为100%。
3.5 施工管理组织体系为有效管理好本项目，云南恒际建筑工程有限公司抽调有钢结构工程施工经验的管理人员，组建了拉拉公司选厂铁精矿车间钢结构厂房工程项目经理部。
3.6施工工期厂房柱基础、昆明钢构厂钢结构预制、现场吊装，围护墙等其余均在1月10日前全部施工完毕。
4. 主要施工方法4.1土方开挖4.1.1测量放线：4.1.1.1加密控制网：为保证厂房柱基础施工需要，将项目经理提供二级测量控制网在厂房柱基础区域进行加密。
4.1.1.2控制桩保护：在控制桩四周lm范围用φ38×3.5钢管进行围护，护栏高度 1.2m，并涂刷红白相间油漆，以保护控制桩不被破坏。
每个基础设置四个控制桩，具体做法详见下图。
4.1.1.3标高控制：从控制桩上高程点引测，以控制基础各部位标高。
4.1.1.4中心线控制：采用经纬仪、钢卷尺，从加密控制网引测以控制基础。
4.1.2 土方开挖采用1~2台1m3反铲挖土机挖土，自卸汽车运土，挖出的土方运至业主指定的位置堆土场（2km以内）。
土方堆场由业主提供。
4.1.3基坑开挖后，基坑周围应及时用钢管围护，刷黄黑油漆，晚上用红色警戒灯挂于保护钢管上。
（具体做法详见下图）4.1.4 基坑开挖方式为：基础标高为▽—2.000，土方边坡系数为1：1，一级放坡。
基坑操作面宽度为3000，基坑四周设置排水沟，坑角留设600X600X800集水井，配备潜水泵及时抽排基坑内集水。
4.1.5 验槽土方挖至挖设计标高后，及时通知业主、设计、勘察、监理单位到现场进行验槽。
验槽内容为：基坑土质情况、平面位置和基底标高，认可合格后，方可封垫层砼。
4.2钢筋工程4.3.1 钢筋制作：钢筋进场后应约监理现场见证取样复检，合格后方可使用，因钢筋量较少，我单位拟采取场外加工厂制作运输。
施工作业前，按照设计图纸以及现行的国家施工验收规范由技术人员绘制钢筋下料单，场外加工厂制作人员依据下料单进行制作，并按规格、品种、型号分类挂牌堆放。
4.3.2 钢筋绑扎：a）钢筋保护层：采用50×50×40mm（40mm为设计厚度）的预制砼垫块或砂浆垫块来控制。
b）钢筋绑扎应符合GB50204-2002《混凝土结构工程施工及验收规范》的规定，钢筋绑扎前，必须将垫层底板冲洗干净。
钢筋的根数、间距均严格按照图纸要求划线绑扎。
4.3模板工程a) 柱基础模板选用木模板施工。
施工作业前，根据图纸尺寸标高确定选用模板的规格、数量并进行配模。
b) 基础模板一次支设完成，第一次是在垫层封好后，弹出基础边线，开始支第一次模板，支模高度至承台第一步台阶处。
在第一步台阶模板支设完毕后，支设第二步台阶模板。
由于二次支模为吊模，应要提前在垫层上下吊模固定架的预埋小铁件，用角钢支架固定上部台阶模板。
（详见下图）c) 模板加固采用钢管100*50*50方木作为背楞，背楞与模板垂直，水平方向用两根Ф48×3.5mm钢管通长布置，用Ф12对拉螺栓加固模板。
（详见下图）对拉螺杆§¶12双向间距600mm§¶48×3.5钢管架对拉螺杆§¶12双向间距600mm基础模板加固示意图d) 杯口芯模采用木模板制作，四周用挤塑板包好，用方木或钢管固定在芯模上口固定架上。
（详见下图）e) 预制柱侧模外模、内模模板均采用钢板、型钢制作定型模板。
底模采用硬化地坪，为保证预制柱的外观质量，地坪的平整度相当关键。
我单位在施工现场选取了一块100m×25m的场地，挖去表层浮土后，用振动碾压机压实后，铺500后毛石，再用振动碾压机压实，上铺200厚细碎石压实，浇筑150厚C20混凝土，随打随抹光以确保场地的平整度。
（具体做法详见下图）4.4 砼工程a)本工程基础采用C30砼，垫层采用C15砼，砼浇筑采用人工自拌输送。
b)混凝土浇筑时，应注意砼供应必须保证砼能连续浇注，尽可能避免因混凝土浇注中途停歇造成施工缝。
c)砼振捣：采用插入式振动器，严格按照快插慢拔的原则，振点均匀，间隔为30~40cm，严禁出现漏振、过振现象。
上层砼振捣时，振动棒插入下层砼深度50mm左右。
振捣时不得碰模板、钢筋、埋件等。
d)砼养护：采用湿草袋覆盖养护，根据气温情况决定浇水保湿的频率，养护时间不少于7天。
e)砼检验：砼浇时按规范要求进行塌落度检查，并留设标养试块和自然养护试块进行砼强度检验。
f)砼拆模：基础砼强度应达到设计强度30%以上后方可拆模。
拆模时，注意保护好基础砼梭角不被破坏。
拆模后，应将对拉螺栓割除，并对割除位置进行防护处理。
4.5 土方回填模板拆除、基坑清理完毕，并排除基坑积水杂物后，隐蔽验收合格后方可进行土方回填，回填土的土质、压实系数应满足设计要求，填土顺序由低到高，沿基础四周水平分层夯实，每层铺土厚度不大于300mm，选用蛙式打夯机或振动夯压实，压实时要按照一定方向进行，一夯压半夯，夯二相接，行二相连，每遍纵横交叉，分层夯打，夯实路线由四周开始，然后移至中间。
按规范要求取样试验，测定回填土的最佳含水率及密实度。
5. 资源配备5.1 劳动力配备5.2 施工周转材料配备5.3 施工机具设备配备6. 质量控制措施6.1 工程项目质量控制是为达到工程项目质量要求，所采取的作业技术活动，本单位工程施工阶段质量要求。
6.1.1 质量评定标准：建筑工程施工质量验收统一标准（GB50300-2001）6.1.2 质量目标：分项工程合格率100%6.2 质量控制原则6.2.1 坚持质量第一的原则。
建筑工程质量直接关系到人民生命财产的安全及工程投资效益的发挥，因此所有施工人员应自始至终地把“质量第一”作为对工程项目质量控制的基本原则。
6.2.2 坚持以人为控制的核心。
发挥人的重要性、积极性、创造性，正确处理好施工承包单位与业主及监理单位等各方面的关系。
6.2.3 坚持以预防为主。
重点做好质量的事前、事中控制，同时严格对工作质量、工序质量和中间产品质量进行检查。
6.2.4 坚持质量标准。
质量标准是评价产品质量的尺度，数据是质量控制的基础，标准是质量评定的依据。
6.3 质量控制的具体措施6.3.1 影响工程质量的主要因素有：施工操作人员及管理人员；施工材料、构配件；施工机械设备及计量器具；施工方法；施工环境因素。
质量控制将紧紧围绕上述5个方面进行。
6.3.2 施工人员的控制a)建立健全质量管理组织体系，使质量工作贯穿于工程建设施工合同范围内的全过程，各环节、各工序。
b) 加强对全体员工的质量意识教育，把“质量第一”的意识灌输到每一位员工头脑中，使人人重视质量，人人抓质量。
c) 加强对工人的技术培训工作，做到上岗前有培训，操作前有交底，并不断提高其业务水平及技术水平。
d) 加强对特殊作业人员及特殊管理人员的继续教育与培训工作，做到特殊岗位人员均持证上岗。
e) 加强对外来劳务人员的管理：●根据本特点对外来劳务队伍进行资质能力和队伍素质审查及评价，审查合格后，签订劳务合同。
●外来劳务人员需进行上岗前培训，并进行安全教育和质量教育，培训合格后，方可上岗。
6.3.3施工材料、构配件的控制a)施工周转材料的控制●钢模板在使用前，必须经维修、刷隔离剂，不合格的模板不许使用。
●安全网在采购时，必须是经检验鉴定合格的产品。
●钢管及扣件在使用前，必须进行外观、尺寸和性能进行检验。
●对已严重受损、开裂的跳板，不得用于工程上。
b)原材料采购的控制●原材料使用前，对钢材、商品砼、防水防腐材料均需进行分供方考察、评审，经评审合格的分供方应建立《合格分供方名录》并根据工程情况与合格分供方签订材料采购合同，明确质量要求。
