开关类动态电路

初中物理之“动态电路问题”动态电路问题主要包括三种类型：一、滑动变阻器引起的动态电路问题1.滑动变阻器引起的串联电路的动态分析：解决方案：此类题首先要解决的问题是：电压表和电流表的测量对象。

利用“方框法”可知上面这幅图中电压表测量的是R2两端的电压，电流表测量的是干路电流。

其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？比如，上图中滑片向右移动时，滑动变阻器的阻值变小，导致电路总电阻变小，故电流表示数变大！又由于“串联电路中小电阻消耗小电压，大电阻消耗大电压”，故滑动变阻器消耗的电压变小，因为电源电压不变，所以定值电阻R2消耗的电压变大！2.滑动变阻器引起的并联电路的动态分析：解决方案：此类题首先要解决的问题也是：电压表和电流表的测量对象。

由于本题两电阻并联，根据方框法，电压表测量对象为电源电压！所以当滑片移动时，电压表示数不变！其次，当滑动变阻器的滑片移动时，电路中的各种元件涉及的相关物理量如何变化？上图中，当滑动变阻器的滑片向右移动时，其阻值变大，导致整个电路的总阻值变大，而电源电压不变，所以干路电流变小，即电流表A2示数变小；电流表A1测量的是流经R1的电流，该支路电流不变！注意此时的一类易错题：如电压表的示数与电流表A1示数的比值，根据欧姆定律，本题中该比值就是R1的阻值，由于滑片右移时，R1为定值电阻，故此比值不变！二、开关的闭合、断开引起的动态电路问题解决方案：此类题的关键第一步：确定开关闭合前后电路的连接情况并画出等效电路图，如下图：开关闭合前后其等效电路图如下：此类题的关键第二步：判断开关通断前后的各个物理量变化情况:对于电压表：甲图中电压表测量的是电源电压，乙图中电压表测量的是R2两端的电压！从电源电压变成了部分电压，故其电压表示数变小！对于电流表：甲图中电流表测量的是流经R2的电流，乙图中电流表测量的是流经R1和R2两个总阻值的电流。

故电流表示数变小。

考点扫描☆名师点拨一、考点解析动态电路分析是初中物理电学中的重点内容。

动态电路分析只涉及到串并联电路（电源电压保持不变）。

所谓动态电路是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

中考物理中，动态电路分析主要以选择题和计算题形式出现。

主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。

具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

解答此类问题需要注意一下问题：1.电流表的电阻非常小，在电路中相当于导线，可看作短路。

2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。

3.基本思想：明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4.解题思路：总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开头的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路和串、并联规律分析各支路的电压、电流的变化（局部）。

开关通（闭合）、断（断开）动态电路分析电路中开关闭合或断开，电路中物理量发生变化。

开关通断变化的是电路中元件的接入和退出，元件的变化会引起电路物理量的变化。

分析此类动态电路，要看清开关通断后元件是如何发生变化的，然后再进一步分析物理量的变化。

二、考点复习1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

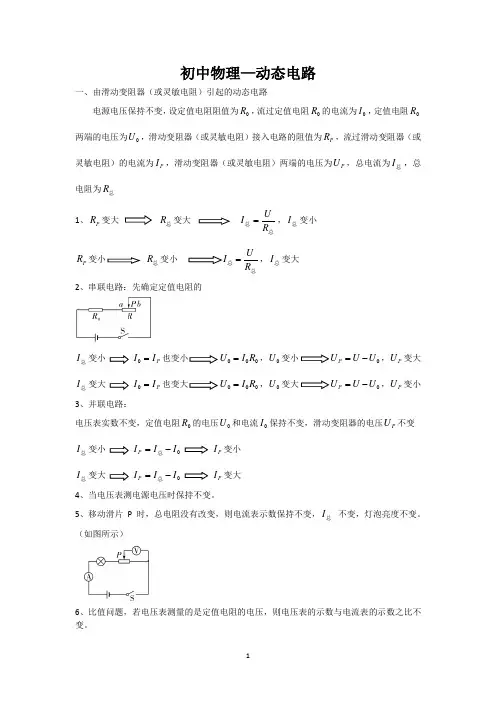

初中物理—动态电路一、由滑动变阻器（或灵敏电阻）引起的动态电路电源电压保持不变，设定值电阻阻值为0R ，流过定值电阻0R 的电流为0I ，定值电阻0R 两端的电压为0U ，滑动变阻器（或灵敏电阻）接入电路的阻值为P R ，流过滑动变阻器（或灵敏电阻）的电流为P I ，滑动变阻器（或灵敏电阻）两端的电压为P U ，总电流为总I ，总电阻为总R1、P R 变大 总R 变大 总总R U I =，总I 变小 P R 变小 总R 变小 总总R U =，总I 变大 2、串联电路：先确定定值电阻的总I 变小 P I I =0 000R I U =，0U 变小 0U U P -=，P U 变大 总I 变大 P I I =0 000R I U =，0U 变大 0U U P -=，P U 变小3、并联电路：电压表实数不变，定值电阻0R 的电压0U 和电流0I 保持不变，滑动变阻器的电压P U 不变 总I 变小 0I I I P -=总 P I 变小总I 变大 0I I I P -=总 P I 变大4、当电压表测电源电压时保持不变。

5、移动滑片P 时，总电阻没有改变，则电流表示数保持不变，总I 不变，灯泡亮度不变。

（如图所示）6、比值问题，若电压表测量的是定值电阻的电压，则电压表的示数与电流表的示数之比不变。

7、电功率的变化问题，总功率：总I 变大总P 变大，总I 变大总变大。

定值电阻的电功率：由R I P 2=推出，并联电路中定值电阻的电功率不变，串联电路中总I 变大0P 变大，总I 变小 0P 变小。

8、IU ∆∆的问题，举例判断，一般情况比值不变。

二、由开关的通断引起的动态电路1、弄清开关在不同的通断情况下电路的连接方式和电表的测量（必要时画出有效电路图）2、由串联变到一个电阻接入电路，总R 变小 总I 变大由一个电阻接入电路变到串联，总R 变大 总I 变小3、由并联变到一个电阻接入电路，总R 变大 总I 变小由一个电阻接入电路变到并联，总R 变小 总I 变大4、电压表的变化情况根据电压表是测量电源电压还是测量某电阻电压或局部电压来判断5、总功率：总I 变大 总P 变大，总I 变小 总P 变小。

开关引起的动态电路分析与计算一、单选题1.如图所示，电源两端电压保持不变，R0为定值电阻。

将滑片P置于中点，只闭合S1时，电压表的示数为U，电流表的示数为I。

下列情况中电压表和电流表示数变化正确的是（）A. 滑片P不动，断开S1，闭合S2、S3时，电压表示数不变，电流表示数变小B. 滑片P不动，断开S1，闭合S2、S3时，电压表示数变大，电流表示数变大C. 只闭合S1，滑片P从中点向右移动时，电压表示数变大，电流表示数变小D. 只闭合S1，滑片P从中点向右移动时，电压表示数不变，电流表示数变大2.如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小3.如图所示，，当闭合、断开时，电流表的示数为，当、均闭合时，电流表的示数变为，则和的关系是（电源电压恒定不变）（）A. B. C.D.4.如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（）A. 电压表、电流表示数均变小B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大D. 电压表与电流表示数的比值变大5.如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。

在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A6.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时( )A. 电流表示数变小，灯L仍然正常发光B. 电流表示数变大，灯L 变亮C. 电压表示数变大，灯L的实际功率变小D. 电压表示数不变，电路的总功率变大7.如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A．只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光．保证电路安全的情况下，下列说法错误的是（）A. 灯泡的额定功率是0.75WB. 只闭合S、S1时，电路的最大功率为2.7WC. 只闭合S、S1时，灯泡2s内最小消耗0.3J电能D. 只闭合S、S2，R1的滑片在a点，R2允许接入电路的阻值范围是1.5Ω～12Ω8.如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则（）A. 电流表A示数变大，电压表V1示数变大B. 电流表A示数变小，电压表V2示数变小C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大二、多选题9.如图所示电路，电源电压不变，定值电阻R1＞R2，下列说法正确的是（）A. 闭合开关S，断开开关S1、S2，滑片P向左移，电压表V1与电流表示数的比值变大，电压表V2与电流表示数的比值变小B. 闭合开关S，断开开关S1、S2，滑片P向左移，电压表V1示数变化量大于电压表V2示数变化量C. 闭合开关S、S1，断开开关S2，滑片P向左移，电压表V1示数变大，电压表V2示数不变，电流表示数变小D. 先闭合开关S、S1，再闭合开关S2，电压表V1示数变小，电压表V2示数不变，电流表示数变大10.如图所示，定值电阻R0=10Ω，滑动变阻器R的最大阻值为20Ω，灯泡L上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。

专题（七） 动态电路的计算类型1 开关型动态电路的计算1．如图１所示，电源电压为U ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，A 表示数为I ，则下列说法正确的是( )A ．只闭合S 1、S 2时，A 表示数为I 2B ．只闭合S 2、S 3时，A 表示数为IC ．只闭合S 2、S 3时，V 表示数为UD ．只闭合S 1、S 2时，V 表示数为U/22．如图２所示电路中，R 1的阻值为4 Ω，当开关S 1和S 2都闭合时，电流表示数为3 A ；当只闭合S 2时，电流表示数为2 A ，下列说法正确的是( )A ．电源电压为6 VB ．R 2的阻值为1 ΩC ．S 1和S 2都闭合时，R 2消耗的功率为18 WD ．只闭合S 2时，电路消耗的总功率为24 W 3．在如图所示的电路中，电源两端的电压为6V 保持不变，R 1=R 2=10Ω，开关S 1闭合后，下列说法中正确的是（ ）A ．开关S 2断开时，R 1两端的电压为0VB ．开关S 2断开时，R 2两端的电压为6VC ．开关S 2闭合时，R 2消耗的功率为0.9WD ．开关S 2闭合时，R 1消耗的功率为3.6W4．如图３所示是某种电热保暖鞋的工作原理示意图．供电电压为6 V ，R 1、R 2的阻值分别为3 Ω、6 Ω，通过旋转扇形开关S ，接触不同触点，实现高、中、低三个挡位的转换．保暖鞋在低温挡工作时的电功率是________W ，它的高温挡工作1 min 产生的热量是________J.5．如图４所示电路，电源电压为6 V ，R 1＝10 Ω，R 2＝20 Ω，当S 1、S 2、S 3均闭合时，电路消耗的总功率为________W ；当闭合S 1，断开S 2、S 3时，电压表示数为3 V ，则10 s 内R 3产生的热量为________J ，此时R 1的功率与S 1、S 2、S 3均闭合时R 1的功率的比值为________．6．如图５所示，电源电压12 V 保持不变，小灯泡L 的规格为“6 V 3W”，滑动变阻器的最大阻值为12 Ω，电流表的量程为0～3 A ．当开关S 1、S 2都断开时，小灯泡L 恰能正常发光，R 1的阻值为________Ω，当开关S 1、S 2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________．7．如图６所示，电源电压恒为3 V ，R 1＝10 Ω，R 2＝10 Ω，R 3＝20 Ω.只闭合S 3，电流表的示数为________A ，电压表的示数为________V ；只闭合S 1、S 2、S 3，电流表的示数为________A ；要使电路消耗的电功率最小，应只闭合开关________．图３图１图２图４图５ 图６8．如图７所示，电源电压为9 V 且保持不变，滑动变阻器的最大阻值为20 Ω，小灯泡上标有“6 V 3 W”字样．求：(1)灯泡的电阻和正常工作时的电流是多少？(2)当S 闭合，S 1、S 2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？(3)保持滑动变阻器的位置不变，闭合S 、S 1、S 2，此时电流表示数为2A ，求R 0的阻值是多少？9. 电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

2019-2020学年度九年级物理考题精练——专题二十二：开关对动态电路的影响【解题指导】初中电学中，开关型动态电路电路的分析是极其重要的考点。

在做此类题目时，要学会简化电路。

1.当开关断开时，开关所在支路中无电流通过，可将该支路去掉；2.开关闭合时，相当于导线，同时与开关并联的支路被短路而无电流通过，该支路也可去掉。

因此，在考虑动态电路问题时，把不起作用的元件去掉，可使电路简化，再画出简化后的电路图，往往能够起到一目了然、事半功倍的效果。

【真题演练】类型一：常规控制型1.(2019邵阳，20)如图所示的电路中，电源电压恒定不变，已知R1＝3R2，当S和S1闭合、S2断开时，电压表和电流表的示数分别为U1和I1；当S1断开、S和S2闭合时，电压表和电流表的示数分别为U2和I2，则U1：U2、I1：I2分别是（）A．1：1、4：3 B．1：2、1：3 C．1：1、1：4 D．1：4、1：12.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）6.（2019黔西南，21）如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。

小专题(五) 动态电路的定性分析类型1开关型动态电路1．(2018·恩施)如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两电表示数均变小D．两电表示数均变大2．(2018·福建)如图电路中，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则(A)A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．(2016·长沙)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是(B)A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．(2018·赤峰)如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是(C)A．I1＞I2U1＞U2 B．I1＜I2U1＞U2C．I1＜I2U1＜U2 D．I1＞I2U1＜U2类型2滑动变阻器型动态电路5．(2018·广安)如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是(D)A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．整个电路消耗的总功率变小6．(2018·临沂)如图所示的电路中，电源电压恒为3 V，灯泡L的电阻为10 Ω且保持不变．闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是(D)A．灯泡L亮度变暗B．电压表示数变大，电流表示数变小C．电压表与电流表示数的比值变小D．灯泡L的最大功率为0.9 W7．(2018·.泰州)如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是(D)A．滑片向右移动，甲表示数变小，乙表示数变大B．滑片向左移动，甲表示数变大，乙表示数变大C．滑片向左移动，甲表示数变大，乙表示数变小D．滑片向右移动，甲表示数变小，乙表示数不变8．(2018·咸宁)如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是(C)A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大9．(2018·东营)如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向左移动时，下列判断正确的是(B)A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大10．(2018·孝感)为了练习使用滑动变阻器，同时探究串联电路中电压、电流的规律，某实验小组设计了如图所示的电路．此电路中灯泡的电阻始终保持不变，闭合开关S，滑动变阻器的滑片P 向左滑动时(电表均在安全范围内)，则(C)A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮类型3应用型动态电路11．(2018·聊城)如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻．闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是(D)A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．(2018·昆明五华区一模)小明在医院看到一种输液警报器，当管内药液流完时，电铃发声，报警器内部电路如图所示，其中R是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是(D)A．开始输液时，电流表示数最大B．输完药液时，电压表示数最小C．开始输液时，电铃不响的原因是电铃没有电流通过D．输完药液时，电铃响的原因是其两端电压最大13．(2018·北京)小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定点O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是(A)A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小。

2023年中考物理分类复习：动态电路类型一变阻器型动态电路1.如图所示，当变阻器滑片从a向b滑动过程中，灯泡变暗且电压表示数变大的是（）A. B. C. D.2.如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A. 电压表V1的示数增大，电压表V2的示数减小B. 电阻R1和R2消耗的功率的变化量一定相等C. 电压表V1减小的示数等于V2增大的示数D. 电压表V1减小的示数小于V2增大的示数3.如图所示的电路中、电源电压为20V、定值电限R为20Ω，滑动变限器标有“30ΩlA”字样、电压表选用的量程是0~15V、在该电路正常使用的情况下，则（）A. 电路消耗最大功率为20WB. 电路消耗的最小功率为8WC. 电压表的最小示数为8VD. 滑动变阻器接入电路的最小阻值为10Ω4.如图甲所示，电源电压U恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，调节滑动变阻器的滑片P，两电压表V1、V2的示数随电流表示数变化的图象如图乙所示，则（）A．图乙中“ac”段表示电压表V2的示数随电流表示数变化的图象B．电源电压U＝3.0VC．定值电阻R0＝24ΩD．调节滑片P的过程中，滑动变阻器R的最大电功率为0.375W5.如图所示电路，电源电压保持不变，R为定值电阻．闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.3A，电压表示数改变了4V．由此可判断在这一过程中滑动变阻器连入电路的阻值__（选填“变大”或“变小”），定值电阻R的电功率变化了__W．6.如图所示，电源电压4.5V，电压表量程“0～3V”，电流表量程“0～0.6A”，滑动变阻器规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”（灯丝电阻不变）。

在保证小灯泡电流不超出额定电流的情况下，移动滑动变阻器的滑片，求：（1）小灯泡的额定电流；（2）滑动变阻器连入电路的阻值变化范围多少；（3）整个电路消耗的功率范围。

电路动态变化类型一、开关型动态电路1、图1，闭合电键S ，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)2、如图2,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。

(均选填“变大”、“不变”或“变小”)图1 图2 图33、如图3，闭合电键S ，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)4、图4，R 1，R 2均为定值电阻，电源电压不变．闭合开关S 1、S 2．两电表均有示数；再断开开关S 2，则电流表示数_______．电压表示数_______．电压表与电流表示数之比_______．（变大/不变/变小）5、如图6所示电路，电源电压恒定不变。

当S1闭合、S2断开时，电压表的示数为3V ；当S1断开、S2闭合时，电压表的示数为9V ，则R1∶R2为（ ）A 、1∶3B 、3∶1C 、1∶2D 、2∶1 图4图7图8类型二、变阻器型动态电路1、如图7是自动测定油箱内油量的原理图．R 是规格为“20Ω 1A”的滑动变阻器． R ˋ的阻值为10Ω，电源电压为3V ．油量表是用 表改装的，当油面上升时，电路中的电阻将________，电流将________（均选填“增大”或“减小”）；当R 的滑片处于最上端时，电路中的电流是________A ．2、某电子体重计的电路如图8，其中弹簧上端和滑动变阻器滑片固定在一起，AB 间有可收缩的导线，R 是保护电阻，当称量的体重增加时，变阻器的电阻值______；电压表示数______；电路消耗的总功率______．（变大/不变/变小）3、如图9，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。

（变大/不变/变小）4、如图10，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变（例5（例6化:电流表的示数；电压表的示数。

《电功率》专题——动态电路一、开关引起的动态问题1、如图所示，电源电压保持不变，R1、R2为阻值未知的定值电阻。

在闭合开关S的情况下，断开S1时，电压表的读数U1=4V，电流表读数I1=0.1A；闭合S1时，电压表的读数U1′=6V．求：（1）电源电压U；（2）定值电阻R1、R2的阻值；（3）闭合开关S的情况下，S1断开与闭合时电路中的电功率之比．2、如图所示，电源电压保持不变，灯泡L2标有“24V 12W”。

开关S1闭合、S2断开时，电流表的示数为1A，电压表的示数为12V，灯泡L1正常发光。

不考虑温度对灯泡灯丝电阻的影响。

（1）灯泡L1的额定功率．（2）在10s内，灯泡L1正常发光时消耗的电能．（3）灯泡L2的电阻．（4）当开关S1、S2都闭合时，求电流表的示数和灯泡L2的实际功率．3、如图所示，电源电压保持不变，电灯L上标有“6V12W”字样，当开关S1闭合，S2断开时，电灯恰好正常发光，电压表读数为4V，求：（1）电源电压和电阻R0的阻值。

（2）当开关S1、S2都闭合时，电阻R0消耗的功率是多少？二、滑变引起的动态问题4、如图（甲）所示，是某同学探究电流与电压关系的电路图，开关S闭合后，将滑片P从a端移至b端，电流表和电压表的示数变化关系如图（乙），由图象可知（）A．将滑片P从a端移至b端时，电流表和电压表的示数都变小B．该电路的电源电压为6VC．该电路的最小功率0.3WD．R0的电功率变化范围为0﹣1.8W5、如图所示，滑动变阻器的最大阻值是20Ω，当滑片P移到到最右端B时，闭合开关，电压表示数为2V，电流表示数为0.2A，电源电压保持不变，求：（1）R的阻值；（2）电源的电压；（3）滑片P移动过程中，R消耗的最大功率．6、如图所示，电源电压为12V，且保持不变，已知滑动变阻器的最大值为18Ω，定值电阻RO为24Ω，小灯泡上标有“6V 3W”字样。

求（1）灯泡的电阻和正常工作时的电流各是多少？（2）S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？7、如图所示，电源电压保持不变，小灯泡L标有“3 V 1.5 W”的字样，滑动变阻器R1的阻值变化范围为0~70 Ω，定值电阻R2的阻值为30 Ω。

2021年中考物理考点分类复习——开关型动态电路1．（2021抚松模拟）如图所示电路中，电源电压不变。

闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，各元件变化情况描述正确的是（）A．灯L1变暗 B．灯L2变亮C．电压表示数变小 D．电流表示数变大2．（2021郓城模拟）小莉按如图所示的电路做实验，其中R为定值电阻。

当S1闭合、S2断开时，电压表的示数为2.4V，电流表的示数为0.24A；闭合S2后，电压表的示数为1.9V，电流表的示数为0.44A。

则下列说法中正确的是（）A．S2闭合后，流过R的电流变小B．S2闭合后，流过L的电流为0.2AC．S2闭合后，灯泡L两端电压为0.5VD．S2闭合前后，R两端的电压都为2.4V3．（2021兰州模拟）如图甲所示电路，电源电压不变，将小灯泡L和电阻R接入电路中，只闭合开关S1时，小灯泡L的实际功率为1.8W；图乙是小灯泡L和电阻R的I﹣U图像。

下列说法中正确的是（）A．只闭合开关S1时，小灯泡L的电阻为20ΩB．再闭合开关S2后，电路总功率为2.7WC．再闭合开关S2后，电阻R的电功率为0.4WD．再闭合开关S2后，在1min内电阻R消耗的电能是24J4．（2021贵阳模拟）如图所示，电源电压和灯泡电阻不变，当闭合开关S2和S3，断开S1，灯泡L正常发光；当闭合开关S1和S3，断开S2，电压表示数为6V，电流表示数为1.6A；当只闭合开关S2时，灯泡L消耗的实际功率为其额定功率的，R1与R2消耗的功率之比为3：1．则下列说法正确的是（）A．电源电压为10VB．灯泡L的额定功率为3.6WC．R2的阻值15ΩD．当只闭合S2时，R1的电功率为1.2W5．（2021天津模拟）如图所示的电路中，电源电压保持不变，当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.6A。

则当开关S1闭合、S2断开时，电阻R1与R2的功率之比为（）A．1：1 B．1：2 C．1：3 D．1：4 6．（2021呼和浩特模拟）如图所示电路中，R2＝15Ω。

初中动态电路一、开关动作型动态电路1.如图所示，电源电压保持不变。
