钢结构防雷接地

钢结构防雷接地方案钢结构在现代建筑中具有广泛应用，而防雷接地则是确保钢结构安全的重要因素之一。

本文将介绍钢结构防雷接地的基本原则和方案，以确保钢结构在雷电活动中能够有效地防护，并提供可行的解决方案。

一、钢结构防雷接地的重要性钢结构作为建筑体系的重要组成部分，面临着雷电袭击的风险。

雷电活动造成的电流可能引发火灾、爆炸、感应电压过高等危险。

因此，钢结构必须采取适当的防雷接地措施，以确保人员安全和设备正常运行。

二、钢结构防雷接地的基本原则1. 低阻抗原则：防雷接地系统的阻抗应尽量低，以确保电流能够安全地通过接地装置流入地下。

2. 均匀分布原则：接地装置应均匀分布在钢结构各个部位，以实现全面的防护效果。

3. 合理布局原则：接地装置布置应考虑到钢结构的形状和特点，并与结构的主体部分相连接，以确保有效的接地效果。

4. 电气连续性原则：接地系统中的各个部分应保持良好的电气连续性，以降低接地系统的整体阻抗。

三、钢结构防雷接地方案1. 地网接地法地网接地法是常用的防雷接地方案之一。

在钢结构的周围埋设接地网，通过接地网与钢结构相连接，将雷电电流引入地下，从而保护钢结构和周边设备的安全。

接地网的埋设深度应根据土壤电阻率和结构要求来确定，以保证接地效果。

2. 桩基接地法桩基接地法适用于较高的钢结构，如高层建筑、电力塔等。

通过在钢结构下方打桩，将桩与钢结构相连接，形成桩基接地系统。

桩的深度和数量根据结构的高度和负荷来确定，以确保具有足够的接地效果。

3. 附加接地杆法附加接地杆法适用于已经建立的钢结构。

通过在钢结构的周围设置附加接地杆，并与钢结构相连接，形成接地杆接地系统。

通过增加接地杆的数量和分布来提高接地效果，以确保钢结构的安全性。

四、钢结构防雷接地的工程实施1. 设计阶段：在钢结构的设计阶段，应根据具体情况确定防雷接地方案，并合理布置接地装置的数量和位置。

2. 施工阶段：在进行钢结构的施工过程中，应按照设计方案进行接地装置的埋设和连结工作。

钢结构防雷接地方案钢结构作为一种常用的建筑结构材料，在建筑领域中有着广泛的应用。

然而，钢结构在雷电活动频繁的地区常受雷击的威胁，为了保护建筑结构和人员的安全，采取一套有效的钢结构防雷接地方案是至关重要的。

1. 钢结构的基本原理：钢结构是由钢材构成的，具有优异的导电性能。

在雷电活动中，如果钢结构没有良好的接地装置，它会成为雷电放电的路径，带来严重的电磁影响和安全风险。

因此，在钢结构设计中，必须考虑到防雷接地的重要性。

2. 钢结构的接地设计：（1）接地棒设置：在钢结构周围埋设多根铜接地棒，接地棒长度一般为2米-3米，直径为16mm-20mm，深度约为1.5米。

这样可以确保接地系统与地面充分接触，实现良好的接地效果。

（2）接地网建立：在建筑物的地基中建立一片均匀分布的接地网，由接地棒连接组成。

接地网的面积应根据建筑物的规模和周围环境的雷电密度来确定，以确保所有的钢结构都能有效地与地面接触。

（3）接地装置选型：根据具体的钢结构设计需求，选择合适的接地装置。

常见的接地装置包括接地棒、接地带、接地螺栓等。

接地装置的选型应考虑到土壤电阻、接地效果和与其他设备的配合等因素。

3. 防雷设备的配置：在钢结构建筑中，合理配置防雷设备是防止雷击的重要措施。

可采取以下措施：（1）安装避雷针：在建筑物顶部和高耸部位，安装避雷针以引导雷电电流，减少对钢结构的影响。

避雷针应安装在建筑物外部，并与接地装置连接，确保引导雷电给予地下安全的通道。

（2）安装避雷带：在建筑物周围设置避雷带，通过导体连接，将雷电电流引导到接地系统中，减少钢结构所受到的电磁干扰。

避雷带一般安装在建筑物的中部与底部，并与接地网相连。

4. 检测和维护：一旦防雷接地系统建立完成，就需要进行定期的检测和维护，以确保其正常运行。

主要包括以下几个方面：（1）接地电阻测试：对接地系统进行定期的接地电阻测试，检查接地棒和接地网的接地效果，并记录测试结果。

（2）接地装置的防腐保护：对接地装置进行防腐保护工作，以避免腐蚀影响其导电性能和接地效果。

钢结构防雷接地方案钢结构建筑在现代建筑中得到广泛应用，其优势在于强度高、稳定性好以及施工便利。

然而，在雷电活动频繁的区域，我们需要考虑如何保护钢结构免受雷击的损害。

因此，钢结构的防雷接地方案就显得尤为重要。

本文将探讨一些可行的钢结构防雷接地方案。

1. 基本原理钢结构防雷接地方案的基本原理是将雷电能量引流至地面，确保人身安全和设备正常运行。

雷电从大气中产生，通过接闪器、避雷针等导体引到高处，然后通过导体传导至地面，最终达到引流的目的。

在钢结构中，我们需要考虑如何合理布置导体以及有效引流。

2. 导体的选择在钢结构防雷接地方案中，导体的选择至关重要。

常见的导体材料包括铜、铝等金属。

导体的直径和长度需要根据具体情况进行计算和选择，以确保导体具备足够的引流能力。

此外，导体的连接方式也需要注意，连接不严密可能导致电流无法畅通，从而影响防雷效果。

3. 接地网布置接地网的布置是钢结构防雷接地方案中的重要环节。

接地网通常由水平接地网和垂直接地网组成。

水平接地网是铺设在地面下的导体网，其作用是扩大接地面积，增强接地效果。

垂直接地网是由垂直埋入地下的导体组成，用于导通雷电电流，确保其能够迅速引流至地下。

4. 防雷装置的配置除了导体和接地网的布置，防雷装置的配置也是钢结构防雷接地方案中的重要环节。

常见的防雷装置包括避雷针、接闪器等。

这些装置的作用是在钢结构上形成犄角，将雷电引向地面，避免雷击对钢结构和周边环境造成损害。

5. 防雷接地方案的维护一旦防雷接地方案建设完毕，定期维护和检查是必不可少的。

维护人员需要定期检查导体的连接情况、接地网的完整性以及防雷装置的使用情况。

同时，在雷雨季节，还需要加强巡查和维护工作，确保防雷接地方案的有效性。

总结：钢结构防雷接地方案在钢结构建筑防雷中起着重要的作用。

通过合理选择导体材料、布置接地网，并配置适当的防雷装置，我们可以有效地保护钢结构免受雷击的损害。

同时，定期维护和检查也是确保防雷接地方案有效性的关键。

钢结构基础防雷接地做法
钢结构基础的防雷接地做法是为了保护钢结构不受到雷电击及其可能引发的事故。

以下是钢结构基础防雷接地的一般做法：
1. 雷电接地网：在钢结构基础周围埋设一定规模的雷电接地网，通过将导体与大地连接，将雷电电荷有效地引导到地下释放，以减少雷电击发生的可能性。

2. 钢结构重要部位的接地处理：对于钢结构重要的构件或部位，可以采用专门的接地装置，将其与地下的接地系统连接，以缓解或消除雷电对该部位的影响。

3. 接闪装置：钢结构基础上安装适当数量的接闪装置，通过释放掉雷电电荷，以减少雷电击发生的可能性和减轻产生的损害。

4. 防雷导体：在钢结构基础上安装适当的防雷导体，以便将雷电电流引导到地下，减少雷电对结构的影响。

5. 地面铺设：在钢结构基础周围的地面上，采用合适的材料进行覆盖，以提供额外的保护层，减少雷电对地面的影响。

需要注意的是，以上做法应根据具体的设计要求、结构类型和当地的雷电活动情况进行合理选择和施工。

同时，定期对防雷接地装置进行检查和维护，确保其正常运行和有效地保护钢结构基础。

钢结构防雷接地方案钢结构建筑物在防雷接地方案上有着独特的要求和挑战。

为了保护人员和设备的安全，有效地将雷电击中的能量引导到地面，需要设计合适的防雷接地方案。

本文将讨论钢结构防雷接地方案，并为您提供一些有用的建议。

1. 钢结构防雷接地的重要性在雷电活动频繁的地区或高度建筑物上，很容易成为雷击的目标。

钢结构建筑物作为潜在的高耸目标，需要考虑如何有效地防止雷击对结构和人员的潜在危害。

合理的防雷接地方案可以将雷电击中的能量迅速引导到地下，减少雷击损害的风险。

2. 钢结构防雷接地方案的设计原则（1）地网设计：合理的地网设计是防雷接地方案的核心。

地网应当覆盖整个钢结构建筑物，与建筑物的金属结构紧密连接，并与周围的土壤形成良好的接地。

地网的敷设应当考虑到结构的复杂性和电流分配的均匀性。

（2）接地电阻：接地电阻是评估接地效果的重要指标。

通常，接地电阻应该控制在一定的范围内，以确保接地系统的有效性。

减少接地电阻可以通过增加地网的大小、增加接地极的数量和改进接地材料等方式来实现。

（3）避雷器的选择：钢结构建筑物一般需要配备避雷器来吸收雷电能量，以减轻雷击对结构的损害。

在选择避雷器时，应根据建筑物的高度、周围环境和雷暴频率等因素进行评估，并选择合适的避雷器类型和位置。

3. 钢结构防雷接地方案的实施步骤（1）方案设计：根据钢结构建筑物的特点和需求，制定防雷接地方案的设计方案。

方案设计应包括地网设计、接地材料选择、避雷器配置等内容。

（2）施工实施：根据设计方案进行施工实施。

包括地网敷设、接地极安装、避雷器安装等步骤。

施工过程中应注意施工质量和安全。

（3）测试验证：防雷接地方案完成后，需要进行测试验证。

通过测试电阻和接地电阻来评估接地系统的有效性，并对需要改进的地方进行修正。

（4）维护管理：完成防雷接地方案后，应进行定期的维护和管理。

包括巡视检查、维修更换损坏的接地材料和避雷器，并及时处理各种接地故障。

4. 钢结构防雷接地方案的案例研究以下是一个钢结构防雷接地方案的案例研究，以展示一个典型的设计和实施过程。

钢结构防雷接地钢结构防雷接地1. 引言钢结构防雷接地是为了保护钢结构建筑物和设备免受雷击的损坏。

正确的防雷接地系统可以有效地将雷电流引入地下，分散雷电能量，并保护钢结构和内部设备。

2. 接地原理2.1 雷电的形成和特点雷电是大气中正负电荷之间的放电现象，具有瞬时、高电流、高电压和高能量的特点。

2.2 接地的作用接地系统通过提供低阻抗路径将雷电引入地下，达到以下几个目的：- 分散雷电能量- 保护钢结构和设备- 防止引发火灾和爆炸- 保护人身安全3. 设计原则3.1 地点选择接地系统应选择地势最低，土壤湿度最好的地点，并保持良好的接地电阻。

3.2 接地材料常用的接地材料包括镀锌钢材、铜材等。

根据实际需求选择合适的材料进行接地。

3.3 地下电阻接地系统的地下电阻应达到规定的标准。

可以采用增大接地体尺寸、增加地下电极数量等措施来降低地下电阻。

4. 设计步骤4.1 界定接地系统范围根据钢结构建筑物和设备需要保护的范围，确定接地系统的边界。

4.2 计算雷电冲击电流根据钢结构建筑物的特点、地理位置等因素，计算雷电冲击电流。

4.3 设计接地体根据计算得到的雷电冲击电流和地下电阻要求，设计接地体的尺寸和材料。

4.4 接地系统布置根据接地体的位置和数量，进行合理的布置，确保接地系统的有效性。

4.5 连接和防腐处理接地体与钢结构建筑物及设备之间应采用可靠的连接方式，并对接地体进行防腐处理，以延长使用寿命。

5. 检测和维护5.1 定期检测接地系统应定期检测接地系统的电阻值和连接状态，确保其正常工作。

5.2 维护定期清理接地体周围的土壤，排除污水、杂草等影响接地效果的因素。

6. 附件本所涉及的附件如下：- 图1：钢结构防雷接地系统示意图- 表1：雷电冲击电流计算表格7. 法律名词及注释本所涉及的法律名词及注释如下：- 接地：将电气设备的金属部分与地面相连接，以实现电气安全和防雷的目的。

钢结构防雷接地方案随着现代建筑技术的不断发展，钢结构的应用范围越来越广泛。

然而，在雷电活跃的地区，钢结构建筑往往面临着雷电侵害的风险。

为了保护钢结构免受雷击损害，有效的防雷接地方案是必不可少的。

本文将介绍钢结构防雷接地方案的重要性，并提出一种适用于钢结构建筑的实施方案。

一、钢结构防雷接地方案的重要性1. 维护人身安全：雷电对人体的危害不可小觑，通过合理的防雷接地方案，可以减少雷击事故对人员的伤害风险。

2. 保护设备设施：钢结构建筑内部常常布置有大量的电气设备，如计算机、通信设备等。

合理的防雷接地方案可以降低雷电对这些设备的损害程度。

3. 延长建筑寿命：雷电损害往往导致钢结构建筑的寿命缩短，采用有效的防雷接地方案可以延长建筑的使用寿命。

二、钢结构防雷接地方案的实施方案为了保证防雷接地方案的有效性，需要在设计和施工阶段充分考虑以下几个因素：1. 地质条件：针对不同地质条件，采用不同的防雷接地方案。

例如，对于多岩层地质条件，可以选择嵌入式雷电接地体方案。

2. 接地电阻要求：根据相关规范对接地电阻的要求，采用合适的接地网设计方案。

可以采用网状接地体，加大接地极间距，以降低接地电阻。

3. 钢结构与接地系统的连接：确保钢结构与接地系统之间的良好连接。

可采用焊接、螺栓连接等方式，保证接地系统与钢结构之间的导电性能。

4. 防雷材料的选择：选择合适的防雷材料，如钢结构用的避雷器和避雷钢管。

避雷器可以将雷电导向到接地系统，避免对主体结构造成损害。

5. 检测与维护：定期对防雷接地方案进行检测与维护，确保其正常运行。

包括接地电阻的测量、防雷材料的更换等。

三、案例分析以某高层钢结构建筑为例，该建筑位于雷电活跃地区，为了保护建筑结构和内部电气设备的安全，实施了以下防雷接地方案：1. 选择适当的地点进行接地，避开地下管线及高压电线等影响因素。

2. 利用钢筋混凝土桩作为钢结构建筑的接地体，并且设置足够数量的接地体以降低接地电阻。

钢结构装配式建筑施工中的防雷与接地近年来，装配式建筑在各行各业得到了广泛应用，并取得了显著的发展。

作为一种新型的建筑方式，钢结构装配式建筑具有施工高效、节能环保等优势。

然而，在施工过程中，如何有效地进行防雷与接地措施是一个重要的问题。

本文将就钢结构装配式建筑施工中的防雷与接地进行分析和讨论。

1. 钢结构装配式建筑存在的问题随着钢结构装配式建筑技术的不断发展，人们对其性能提出了更高的要求。

然而，在实际应用过程中，一些问题也逐渐显现出来。

其中，防雷与接地问题是一个需要重视且解决的难题。

2. 防雷措施2.1 导电路径设计在钢结构装配式建筑中，导电路径设计是防雷措施中的核心内容之一。

合理设计导电路径可以提高整体防雷性能，并确保正常导向雷电流。

首先，需要明确组成钢结构物体及其周围环境之间相互连通关系，并按照防雷规范的要求确定导电路径。

其次，在设计过程中，应充分考虑金属结构件连接方式、焊缝等因素对导电性能的影响，尽量减小电阻和接触面积。

2.2 避雷针与避雷线在钢结构装配式建筑中，避雷针和避雷线是常用的防雷措施。

通过安装避雷针和避雷线，可以有效吸引并分散由于雷击产生的大量电荷，保护主体结构不受到损坏。

在具体实施时，应根据周围环境和建筑物高度等因素合理选择避雷针及避雷线的数量和位置，并确保与主体结构良好接地。

3. 接地措施3.1 接地网设计接地是保证低阻抗导通路径的重要手段之一。

在钢结构装配式建筑施工中，设计合理的接地网能够有效分散或降低由于静电、开关操作及意外内部短路等事件产生的高电位，以减小人身伤害及设备损坏风险。

接地网设计需根据不同区域、楼层及设备类型进行分类，并根据相关标准规定确定接地电阻值。

3.2 地下金属结构及设备接地地下金属结构及设备的接地是钢结构装配式建筑施工中的重要环节之一。

在具体操作过程中，应根据相关规范要求进行合理设计，确保金属结构及设备具有良好的接地效果。

为了降低接地电阻，可以采用提高接触面积或增加导体长度等方法，并注意维护和检查电气连接点的密封完整性。

钢结构防雷接地方案随着现代建筑技术的不断发展，越来越多的建筑物采用了钢结构。

钢结构具有重量轻、强度高、施工周期短等特点，被广泛应用于大跨度建筑、高层建筑等领域。

然而，由于其导电性能良好，钢结构容易成为雷击的“靶子”，给人员和设备带来不安全因素。

为此，在建筑设计和施工中，应加强钢结构的防雷接地工作，确保建筑物的稳定和安全。

一、钢结构防雷的基本原理在了解钢结构的防雷接地方案之前，我们需要先了解防雷的基本原理。

首先，建筑物的防雷接地工作，主要是通过导体将建筑物与大地相连，形成天然的导电通路，使雷电能够顺畅地流入地下，消除雷电产生的危险。

因此，导体的材质、形状和连接方式等都会影响导电效果。

其次，建筑电气设备的安全运行，也要依靠良好的接地。

若建筑物的接地电阻过高，电气设备将无法正常工作，甚至因电压过高而发生事故。

因此，在接地时，需要考虑建筑物的土壤电阻率、地下水位、建筑物周围的电磁环境等因素，以保证接地良好。

在钢结构防雷接地方案中，我们需要综合考虑这些因素，选择合适的接地方式，确保钢结构的导电通路通畅，保障建筑物的安全。

二、钢结构防雷接地方案1.钢结构防雷的导体首先，我们需要选择良好的导体材质。

目前，常用的导体材质有紫铜、铜包铝、镀锌钢管等。

紫铜导体导电性能良好，但成本较高；铜包铝导体成本适中，但导电性能稍逊于紫铜；镀锌钢管导体成本较低，但对于耐腐蚀性要求较高的场所不太适用。

因此，在选择导体材质时需要根据具体情况做出适当选择。

2.钢结构防雷的导体形状其次，导体的形状也会影响钢结构的防雷效果。

通常，导体的形状有圆形、扁平形等。

圆形导体具有导电面积较大的优势，能够更好地分散雷电的冲击；扁平形导体能够更好地与建筑物表面贴合，减少风力对其的影响力，有助于增强防雷效果。

因此，在选择导体形状时，需要根据建筑物的结构特点和雷电环境做出判断。

3.钢结构防雷的接地方式在钢结构防雷接地方案中，接地方式的选择非常重要。

通常，接地方式有沿表面接地和深层接地两种形式。

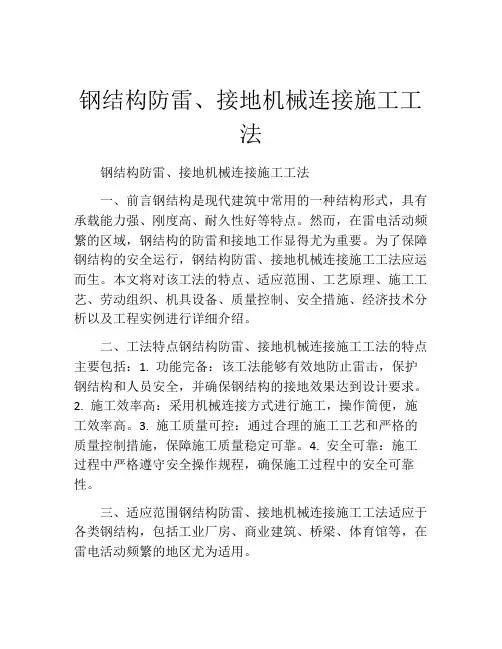

钢结构防雷、接地机械连接施工工法钢结构防雷、接地机械连接施工工法一、前言钢结构是现代建筑中常用的一种结构形式，具有承载能力强、刚度高、耐久性好等特点。

然而，在雷电活动频繁的区域，钢结构的防雷和接地工作显得尤为重要。

为了保障钢结构的安全运行，钢结构防雷、接地机械连接施工工法应运而生。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点钢结构防雷、接地机械连接施工工法的特点主要包括：1. 功能完备：该工法能够有效地防止雷击，保护钢结构和人员安全，并确保钢结构的接地效果达到设计要求。

2. 施工效率高：采用机械连接方式进行施工，操作简便，施工效率高。

3. 施工质量可控：通过合理的施工工艺和严格的质量控制措施，保障施工质量稳定可靠。

4. 安全可靠：施工过程中严格遵守安全操作规程，确保施工过程中的安全可靠性。

三、适应范围钢结构防雷、接地机械连接施工工法适应于各类钢结构，包括工业厂房、商业建筑、桥梁、体育馆等，在雷电活动频繁的地区尤为适用。

四、工艺原理钢结构防雷、接地机械连接施工工法的工艺原理基于以下几点：1. 选择合适的防雷材料：根据钢结构的特点和外部环境条件，选用能够有效吸收和分散雷电能量的防雷材料，如避雷针、导线等。

2. 实施机械连接：通过机械连接的方式将防雷材料与钢结构进行连接，确保导电性能良好，接地效果达到设计要求。

3. 合理布置防雷材料：根据钢结构的特点和布局，合理布置防雷材料，保证对整个钢结构起到全面防护的作用。

4. 严格执行施工规范：根据相关施工规范，对施工过程进行严格管理和监控，确保施工质量稳定可靠。

五、施工工艺钢结构防雷、接地机械连接施工工法的施工工艺分为以下几个阶段：1. 施工前准备：针对具体工程的特点和要求，制定详细的施工计划和方案，包括材料准备、施工人员培训等。

2. 钢结构防雷材料安装：根据设计要求，选择合适的位置安装避雷针、导线等防雷材料。

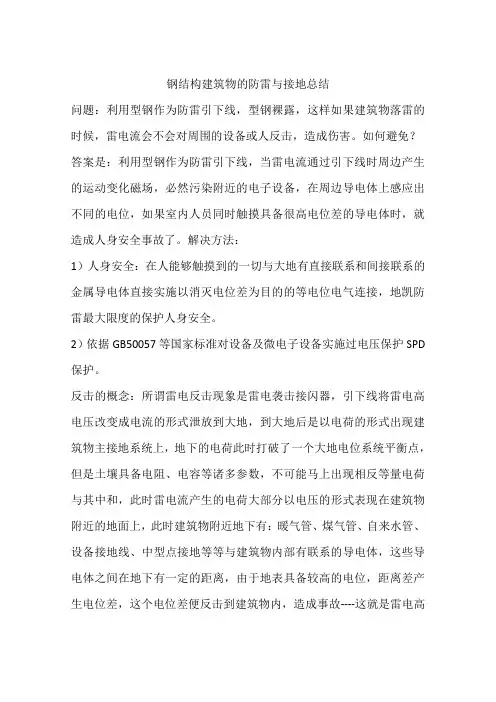

钢结构建筑物的防雷与接地总结问题：利用型钢作为防雷引下线，型钢裸露，这样如果建筑物落雷的时候，雷电流会不会对周围的设备或人反击，造成伤害。

如何避免？答案是：利用型钢作为防雷引下线，当雷电流通过引下线时周边产生的运动变化磁场，必然污染附近的电子设备，在周边导电体上感应出不同的电位，如果室内人员同时触摸具备很高电位差的导电体时，就造成人身安全事故了。

解决方法：1）人身安全：在人能够触摸到的一切与大地有直接联系和间接联系的金属导电体直接实施以消灭电位差为目的的等电位电气连接，地凯防雷最大限度的保护人身安全。

2）依据GB50057等国家标准对设备及微电子设备实施过电压保护SPD 保护。

反击的概念：所谓雷电反击现象是雷电袭击接闪器，引下线将雷电高电压改变成电流的形式泄放到大地，到大地后是以电荷的形式出现建筑物主接地系统上，地下的电荷此时打破了一个大地电位系统平衡点，但是土壤具备电阻、电容等诸多参数，不可能马上出现相反等量电荷与其中和，此时雷电流产生的电荷大部分以电压的形式表现在建筑物附近的地面上，此时建筑物附近地下有：暖气管、煤气管、自来水管、设备接地线、中型点接地等等与建筑物内部有联系的导电体，这些导电体之间在地下有一定的距离，由于地表具备较高的电位，距离差产生电位差，这个电位差便反击到建筑物内，造成事故----这就是雷电高压反击现象。

假设1：反击时如果某人左手触摸自来水管道，右手触摸电子设备外壳，则电位差超过一定安全限度，就出现人身安全事故。

假设2：如果电子设备外壳独立接地，电子设备中线接地与外壳接地之间这个反击电位差将与火线220/380产生电位差，如果电位差较大将烧毁设备。

问题：钢结构建筑，利用裸露的型钢作为引下线，就算做了全面的等电位，但是落雷的时候，强大的雷电流，难道不会把周围的空气击穿？对引下线附近或接触引下线的人造成伤害？答：落雷的时候，强大的雷电流可以沿着引下线向大地传送电位，但是一定要知道引下线是有电感的，这个电感的大小在一定的时候可以阻拦雷电流的正常下泄，从而寄存电位，这个电位在一定大时将与某个小电位之间产生足够击穿一定距离空气或其它介质而发生放电现象。

钢结构防雷、接地施工方案钢结构防雷、接地施工方案3.1 对联合接地体(接地装置)分两步施工第一步随钢筋混凝土底板钢筋绑扎进度焊接基础钢筋。

在土建破桩清桩后用接地电阻测试仪(经检验合格)分别测试桩基内钢筋接地电阻值，选择其中阻值最小的钢筋作为与底板接地网焊接钢筋。

在底板钢筋上、下层钢筋绑扎到位后，选择40 ×4 mm 或40 ×6 mm 镀锌扁钢将水平地网与桩基内钢筋焊接，双面焊长不小于6dmm（d 为钢筋直径）。

第二步随地下室混凝土主体施工至±0.00 层，根据现场电阻测试数据及设计要求在防雷测试点位置外引镀锌扁钢(挖土预埋)。

3.2 对低压电气设备系统接地施工首先随土建混凝土结构施工进度，按设计图示位置分别在高压、低压变配电室、发电机房、电气控制室、水泵房、空调机房及各种设备房内离地300mm 位置焊接100×100×8mm 镀锌钢板，作为系统、设备接地接驳点。

连接钢板与联合地网连接导体采用40 ×4 mm 镀锌扁钢，三面焊接，焊接长度不小于最小截面的2 倍。

在高低压等配电室内，离完工地面300mm 位置明设环地网(40 ×4 mm 镀锌扁钢)，连接于预留钢板上，变压器中性点、变压器外壳、高压柜、低压柜外壳、发电机组中性点、外壳等均使用40 ×4 mm 镀锌扁钢独立与本环地网独立焊接。

另外随弱电井竖向供电干线、水平干线、(电缆、母线槽桥架)施工，按设计要求明设一接地干线(40×4mm 镀锌扁钢或铜带)。

3.3 对防雷引下线施工本工程引下线采用钢柱或混凝土结构柱内二根主筋。

第一步，在底板基础钢筋网焊接时，根据设计要求确定引下线钢柱或混凝土结构柱主筋，并做好明显标记，若工程选用钢柱作为引下线，施工时只需随钢结构施工一路上引做好标记直至屋顶，遇钢柱伸缩节处，则需采用相当截面铜编织带做软跨接；若工程选用混凝土柱内主筋作为引下线，施工时在钢筋接头处既要用不小于φ12 mm 钢筋作电气跨焊(焊接长度≥6d，双面焊接)，同时又要认真做好引下线标志，直至引出屋面，施工时每隔5～8 层用电阻仪测试一次。

钢结构的防雷措施钢结构是一种广泛应用于建筑和桥梁等领域的重要结构形式。

然而，由于钢结构具有导电性，对于防雷措施的需求也相应增加。

在本文中，将探讨钢结构的防雷措施，以提供一些有效的解决方案。

一、接地系统接地系统是钢结构防雷的首要措施之一。

接地系统能够将钢结构的电流引入地下，使其得到有效的分散和释放。

一个有效的接地系统应包括如下几个方面：1. 接地导体：接地导体应使用低电阻的材料，如铜或镀铜的钢材，以确保电流能够顺利流过。

接地导体的截面积应根据钢结构的大小和导电要求进行合理选择。

2. 接地电极：接地电极是将接地导体连接到地下的关键部分。

常见的接地电极包括隧道电极、钢桩电极和化学接地电极等。

选择适当的接地电极类型取决于施工条件和具体要求。

3. 接地电阻：为了降低接地系统的电阻，可以采取降阻措施，如增大接地电极数量、增加接地电极的长度或使用土壤改良材料等。

二、避雷器除了接地系统，避雷器也是钢结构防雷的关键设备之一。

避雷器能够将雷击电流引导到安全地方，以保护钢结构免受雷电的侵害。

以下是常用的钢结构避雷器：1. 避雷带：避雷带是一种多条接地导体相互连接的装置，通常安装在钢结构的周围。

它能够吸收和分散雷击电流，减少雷电对钢结构的影响。

2. 避雷球：避雷球是一种安装在钢结构上的球形避雷器，通过其特殊的结构和导电性能，能够将雷电引向地下，以减少对钢结构的损害。

3. 避雷网：避雷网是一种用导电材料制成的网状结构，用于覆盖整个钢结构，形成一个完整的保护层，以分散和释放雷击电流。

三、绝缘保护除了接地系统和避雷器，绝缘保护也是钢结构防雷的重要一环。

绝缘保护能够减少雷电对钢结构的直接影响，提高其抗雷电能力。

以下是一些常见的绝缘保护措施：1. 绝缘涂层：在钢结构表面涂覆绝缘涂料，能够有效阻断雷电的传导，降低雷电对钢结构的侵害。

2. 绝缘支撑：在接触到钢结构的雷电部件上，使用绝缘支撑件来隔离电气连接，减少直接接触。

3. 绝缘保持：对于一些容易积聚静电的部件，如通风管道和水管等，应采取绝缘保持措施，以避免雷电击穿和损坏。

钢结构防雷接地方案钢结构建筑在现代建筑中占据了重要的位置，它们拥有优异的抗力和可持续性。

然而，在面对雷击等自然灾害时，钢结构也需要采取一系列措施以确保安全。

钢结构的防雷接地方案是其中一项非常重要的措施。

本文将详细探讨钢结构防雷接地方案，并分析其原理和实施细节。

1. 概述钢结构建筑在雷击事件中容易成为主要的闪电击中目标。

因此，良好的防雷接地方案至关重要。

接地系统的主要目标是在雷击事件中将电流迅速而安全地引导到地面，保护建筑物及其内部设备免受电压过高的损害。

2. 接地网接地网是钢结构防雷接地方案的核心。

它是由导体组成的网状结构，通过埋入地下与建筑物的金属结构相连。

接地网能有效地分散和释放雷电冲击产生的电流。

为了确保接地网的良好性能，需要注意以下几点：- 接地网的面积应足够大，以确保能够吸收和分散雷击事件中的大量电流；- 接地网的导体选择应优质，例如铜或镀银材料，以提高电导性能；- 接地网的安装应注意导体的连接质量，确保接触良好，减少接地电阻。

3. 导线系统钢结构防雷接地方案还需要配备导线系统，以确保全面的接地效果。

导线系统主要包括下列几个方面：- 主导体：主导体是将接地网与建筑物内部电气设备连接的关键部分。

它必须具备足够的电导率和耐腐蚀性能，以保证电流的快速传导和长期稳定的工作。

- 分支导体：为了保持接地网的一致性，需要设置分支导体连接到接地网上不同位置的下方。

这些分支导体可以采用与主导体相同的材料。

- 冲击导线：冲击导线是将导电性能弱的结构件连接到接地网的关键部位。

它们能够吸收和分散雷电冲击中的电流，保护结构件免受损坏。

4. 接地电阻测量为了确保钢结构的防雷接地方案正常工作，需要定期进行接地电阻测量。

通过测量接地电阻，可以评估接地系统的性能，并及时采取措施修复和加固。

接地电阻测量应该按照相关标准和规范进行，并记录和保存测量结果。

5. 额外措施除了上述的主要防雷措施外，还有一些额外的措施可以进一步提高钢结构的防雷能力：- 避雷针：安装避雷针可以吸引并导入雷电，减少钢结构建筑本身被雷击的可能性，减轻对接地系统的要求。

咸阳市市民文化中心文化场馆工程规划展览馆钢结构防雷接地方案1、钢结构的防雷及接地1.1 接闪器防雷装置由接闪器、引下线和接地装置组成。

接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。

除避雷针、避雷线、避雷网、避雷带可作为接闪器。

规划馆屋面上方为钢结构屋面。

采用钢结构屋面作为接闪器。

1.2 引下线从钢结构施工中可以看出，只要主钢架、次钢梁、构件等在施工中已经作了可靠的连接，形成了持久的电气通路，就可以在与引下线搭接后相互导通。

规划馆屋面的钢结构利用土建主体施工时预留的Φ10圆钢作为引下线。

1.3 接地装置本工程中，以基础钢筋作为自然接地体，用不小于Φ8的圆钢将其连通，并施行总等电位联结。

这样进行处理，接地电阻很小，一般容易达到设计要求。

当接地电阻值达不到要求时，可以连接人工接地体和测试接地电阻值。

钢结构在基础施工时需预埋地脚螺栓，加垫片后才能和钢柱相连。

因为预埋的接地螺栓本身和基础钢筋是没有电气连接的，所以，我方施工时用25mm×5mm的镀锌扁钢与预留的Φ10圆钢和接地螺栓在屋面进行不少于两处的可靠焊接，具体做法参见国家标准图集《利用建筑物金属体做防雷及接地装置安装》(03D501—3) 这样，从接闪器到引下线，再到接地装置，雷电流才具备完整的泄放通道。

并用短钢筋和基础钢筋可靠焊接，并引出基础外，供联结接地环网，有利于降低自然接地体的接地电阻值和实施有效的等电位联结。

2总结2.1 钢结构防雷措施的总结钢结构屋面为钢架可以作为接闪器，利用预留钢筋做引下线，利用基础钢筋做自然接地体并通过镀锌扁钢连接成可靠的等电位接地环网。

本工程采用联合接地方式，保护接地、防雷、接地、弱电设备工作接地等共用统一的接地极，要求接地电阻不大于 1欧姆，若实测不满足要求时，可在室外地面下1 m处引出一根40mm×4mm 热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1.5m。

钢结构防雷接地方案防雷接地是钢结构设计中非常重要的一环，它能够有效地保护建筑物及其内部设备免受雷击的危害。

本文将介绍钢结构防雷接地的方案及其实施细节。

一、方案选择根据建筑物的类型、周围环境以及雷击可能性等因素，选择合适的防雷接地方案。

常用的钢结构防雷接地方案包括：1. 落地接地：将钢结构的金属部分直接接地，通常适用于建筑物较低、周围环境无雷击风险的情况。

2. 避雷针接地：在钢结构的高处安装避雷针，通过引导雷电放电至地面，保护建筑物的安全。

3. 结构防雷接地：在钢结构内部加设导体，将雷电击中的能量引导至地下，保护建筑物防雷安全。

二、实施细节1. 地质勘探：在施工前进行地质勘探，了解地下土壤的导电性能，为选择合适的接地方案提供依据。

2. 材料选择：选择导电性良好的材料，如铜、铝等金属，以确保接地系统的导电性能良好。

3. 接地电阻测量：在施工前和施工后进行接地电阻测量，以确认接地系统的有效性。

4. 接地设备安装：根据选择的接地方案，按照相关标准和要求安装接地设备，确保其可靠性和稳定性。

5. 连接细节处理：保证接地设备与钢结构之间的连接良好，采用可靠的连接方式，如焊接或螺栓连接。

6. 接地线布置：合理布置接地线，避免交叉干扰，减小电阻，提高接地效果。

7. 维护检查：定期对接地系统进行维护检查，发现问题及时修复，确保接地系统的正常工作。

三、案例分析以某大型钢结构体育馆为例，其防雷接地方案如下：1. 地质勘探：在施工前进行地质勘探，了解土壤导电性良好，适合采用结构防雷接地方案。

2. 材料选择：选择高导电性的铜作为接地材料，确保导电性能良好。

3. 接地电阻测量：在施工前和施工后进行接地电阻测量，确认接地系统的有效性，电阻控制在合理范围内。

4. 接地设备安装：根据结构防雷接地方案，安装钢结构内部的导体，将雷电击中的能量引导至地下。

5. 连接细节处理：采用焊接方式将接地设备与钢结构牢固连接，确保电流能够有效地通过。

钢结构防雷接地方案一、设计原则及目标1.1设计原则-安全性原则：确保建筑物及其用户的安全。

-可行性原则：需要考虑设计方案的可行性，确保其在实际施工中能够有效落实。

-经济性原则：在确保安全的前提下，力争实现成本最优化。

1.2设计目标根据设计原则，钢结构防雷接地方案的设计目标应包括：-提供良好的接地系统，以将雷电引入地下。

-保护建筑物及其用户不受雷击的影响。

-降低雷电对建筑物及其产品设备的损害。

-确保施工过程中安全可行。

二、设计方案2.1导体设计2.1.1主要导体主要导体应采用高导电性材料制作，例如优质铜或镀锌钢带。

根据建筑物的规模和高度，主要导体的尺寸和形状应合理确定。

2.1.2水平导体水平导体应布置在建筑物的屋面、檐口或天沟等处，以便将雷电引入排雷系统。

水平导体应确保良好的接地，避免出现闭合环路。

2.1.3垂直导体垂直导体应由可靠的金属材料制作，例如铜管或镀锌钢管。

垂直导体应固定在建筑物的墙体或支撑结构上，并与水平导体连接，形成有效的雷电排放路径。

2.2接地电阻设计2.2.1接地体接地体的设计应考虑到土壤的电阻率、湿度以及建筑物的接地要求。

为了降低接地电阻，可以采用多级接地体的布置，并确保良好的接触面积和质量。

2.2.2接地网格接地网格应布置在建筑物周围的地下，以形成一个较大的接地区域。

网格间距和导体尺寸应合理选择，以降低接地电阻。

2.3其他设施2.3.1避雷带建筑物外墙可设置避雷带，避雷带应通过导体与接地系统相连，并确保导体的接触良好。

2.3.2避雷针建筑物的高处可安装避雷针，以引导雷电排放。

避雷针应布置在建筑物的顶端，并与接地系统相连接。

2.3.3避雷网对于建筑物的屋面和外墙，可以设置避雷网，以提供额外的保护。

避雷网应与接地系统连接，并确保其良好接触。

三、施工与维护3.1施工过程中的安全要求在安装接地系统时，施工人员应按照相关的安全规范操作，并佩戴必要的安全设备。

禁止在风雨天气或雷电天气下进行有关工作。

钢结构行业的建筑防雷与接地技术钢结构建筑在现代城市建设中扮演着重要的角色，然而，由于其导电性及不可避免的颇高的制造成本，钢结构建筑也更加容易受到雷击的影响。

因此，针对钢结构建筑的建筑防雷与接地技术显得尤为重要。

本文将探讨钢结构行业中的建筑防雷与接地技术，并提出一些有效的解决方案。

一、建筑防雷技术的重要性钢结构建筑由于其高度以及构造特点，往往成为雷电的主要吸引点。

建筑遭受雷击不仅对建筑本身有直接的危害，更重要的是会危及人员安全。

因此，针对钢结构建筑的防雷技术的重要性不言而喻。

为了保护钢结构建筑免受雷击影响，我们可以采取以下措施：1. 防雷装置的安装：钢结构建筑应当安装专业的防雷装置。

这种装置通常由避雷针、接闪器、导线等部件组成，可以将雷电的能量释放到大地，保护建筑和内部设备。

2. 导线的布置：合理布置导线能够更好地帮助钢结构建筑承受雷电击穿的破坏。

导线的走向应当考虑到建筑的特点，确保导线能够将雷电能量有效地引流到地下。

3. 接地系统的建立：建立良好的接地系统可以降低建筑遭受雷击带来的损坏风险。

接地系统应当由专业人员设计，并采用优质的导体材料，确保电流能顺利流入地下。

二、接地技术在建筑防雷中的应用在钢结构建筑中，接地技术起到非常重要的作用。

接地系统可以将雷击产生的超大电流引导到地下，减少对建筑本身和人员的威胁。

下面是一些常见的接地技术：1. 零电阻接地技术：零电阻接地将接地电阻降到最低，使电流能够快速地通过接地系统流入地下。

这种技术可以提高接地系统的效率，减少雷击带来的损害。

2. 群体接地技术：钢结构建筑群体接地通过将多个建筑物共用一个接地系统来提高系统的综合阻抗。

这种技术可以减少接地系统的阻抗，使得接地效果更好。

3. 混合接地技术：混合接地技术是指将不同类型的接地材料和方法结合使用，形成多层次的接地系统，以提高系统的可靠性。

这种技术可以在不同的地质条件下获得更好的接地效果。

三、建筑防雷与接地技术的实施在建筑防雷与接地技术的实施过程中，应当遵循以下步骤：1. 需求分析：根据具体的钢结构建筑特点和要求，进行防雷与接地方案的需求分析，明确具体的目标和要求。

钢结构防雷接地方案钢结构防雷接地方案在建筑和工业领域中扮演着至关重要的角色。

它不仅能提供安全的工作环境，还能有效地保护建筑物和设备免受雷击的影响。

为了确保防雷接地方案的有效性，以下将详细介绍几种常见的钢结构防雷接地方案，以及其实施步骤和应用要点。

1. 雷电的威胁首先，我们需要了解雷电对建筑物和设备的威胁。

雷电是一种巨大的自然电流，当其击中建筑物或设备时，通常会造成灾难性的损失。

为了降低这种风险，防雷接地方案应该成为每个建筑和设备设计的必要一环。

2. 钢结构防雷接地的原理钢结构防雷接地方案通过合理布置接地系统来引导雷电电流。

它的原理是利用导体将雷电电流引入地下，并以最短的路径将其分散到地面。

这样一来，建筑物和设备就能够避免直接受到雷击的影响。

3. 钢结构防雷接地方案的实施步骤接下来，我们将阐述钢结构防雷接地方案的实施步骤：第一步：了解建筑物或设备的结构在制定防雷接地方案之前，我们需要了解建筑物或设备的结构。

这包括了解钢结构的位置、类型、大小和形状等因素。

通过这些信息，我们可以确定最佳的接地系统布置方式。

第二步：设计接地系统根据建筑物或设备的结构和相关要求，设计符合标准和规范的接地系统。

这可以通过使用接地材料、接地装置和接地装置之间的导体来实现。

第三步：施工和安装按照设计方案进行施工和安装。

确保导体的连贯性和接地装置的稳固性。

遵守相关安全标准和规范，例如确定良好的接地电阻、防护措施和接地连接的质量。

第四步：维护和检测定期进行维护和检测，以确保接地系统的有效性。

这包括检查导体的完整性、接地装置的可靠性和接地电阻的测量。

如果发现任何问题，应及时修复和更换。

4. 钢结构防雷接地的应用要点在设计和实施防雷接地方案时，需要注意以下几个要点：首先，根据当地的环境条件和建筑物或设备的特点选择合适的接地材料和装置。

例如，湿度高的地区可以选择耐腐蚀性能好的材料。

其次，确保接地系统与建筑物或设备的其他部分正常连接。

这包括与所有金属结构、设备和导体的良好接触。

浅谈钢结构防雷社会飞速发展，轻型钢结构(以下简称“轻钢结构”)由于空间利用率高，建设周期短，工程造价低，建筑物造型美观大方，色彩多样，耐大气腐蚀，隔热隔声阻燃，因而得到广泛的应用，如各类体育馆、超市、工业厂房、仓库、展览馆、飞机库、机场等。

由于轻钢结构独特的建筑特点，使得此类建筑和普通砖混结构、框架结构建筑物的防雷工程设计和施工有较大的差异。

作者通过工程设计、现场验收的实际经验总结，对轻钢结构建筑物防雷设计的相关问题作一些粗浅的探讨。

轻钢结构建筑物的防雷及接地1 接闪装置根据轻钢结构建筑物的特点，轻钢结构建筑物的屋顶显然不适合安装高大沉重的避雷针在此类建筑物上，而《建筑物防雷设计规范(2000年版)》(GB 50057—94)第4.1.4条给出了金属屋面作为建筑物(第一类防雷建筑物除外)防雷接闪器的四个要求。

轻钢结构建筑物的围护系统为非燃体，当利用金属板做接闪器时，厚度不应小于0.5mm即可。

规范针对金属板下面有无易燃品的不同情况，对金属板的厚度做了不同的要求，明确规定“金属板下面无易燃品时，其厚度不应小于0.5mm”。

让我们看看四种保温芯材的物理特性。

硬质聚氨脂属B1级建筑材料，导热系数为0.016~0.025，为难燃体；聚苯乙烯属阻燃型材料，氧指数不小于30，导热系数为0.029，为阻燃自熄型；岩棉属于不燃烧材料，导热系数为0.044；玻璃丝棉属A级建筑材料，导热系数为0.038~0.042，为非燃烧体。

另外，保温芯材所用粘胶剂也是阻燃型。

规范中四个要求的第三条不再考虑。

电气设计人员引用标准做法时应注意。

避雷带网格大小应该按规范的要求和各类建筑物的防雷类别严格对应，施工图纸应当按规范划分的标准难确标注。

从结构专业角度出发，屋面板的厚度选择一般考虑三个因素：第一是风荷载；第二是雪荷载；第三是擦距。

所以，不同地域可能所选的屋面板厚度就不一样，电气设计人员需要和结构专业及时沟通，厚度满足规范要求时，再考核其他条件。
