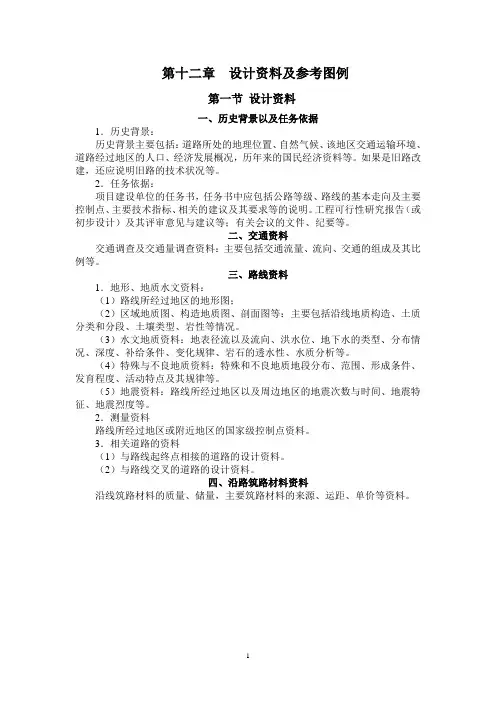

第十二章设计资料及参考图例第一节设计资料一、历史背景以及任务依据1．历史背景：历史背景主要包括：道路所处的地理位置、自然气候、该地区交通运输环境、道路经过地区的人口、经济发展概况，历年来的国民经济资料等。
如果是旧路改建，还应说明旧路的技术状况等。
2．任务依据：项目建设单位的任务书，任务书中应包括公路等级、路线的基本走向及主要控制点、主要技术指标、相关的建议及其要求等的说明。
工程可行性研究报告（或初步设计）及其评审意见与建议等；有关会议的文件、纪要等。
二、交通资料交通调查及交通量调查资料：主要包括交通流量、流向、交通的组成及其比例等。
三、路线资料1．地形、地质水文资料：（1）路线所经过地区的地形图；（2）区域地质图、构造地质图、剖面图等：主要包括沿线地质构造、土质分类和分段、土壤类型、岩性等情况。
（3）水文地质资料：地表径流以及流向、洪水位、地下水的类型、分布情况、深度、补给条件、变化规律、岩石的透水性、水质分析等。
（4）特殊与不良地质资料：特殊和不良地质地段分布、范围、形成条件、发育程度、活动特点及其规律等。
（5）地震资料：路线所经过地区以及周边地区的地震次数与时间、地震特征、地震烈度等。
2．测量资料路线所经过地区或附近地区的国家级控制点资料。
3．相关道路的资料（1）与路线起终点相接的道路的设计资料。
（2）与路线交叉的道路的设计资料。
四、沿路筑路材料资料沿线筑路材料的质量、储量，主要筑路材料的来源、运距、单价等资料。
第二节参考图例一、道路计图纸格式和规定（一）、图纸的规格及相关规定1．图幅与图框道路设计图纸图幅和图框均采用表12－1规定的尺寸。
为了装订方便，一般要求采用同一种尺寸与规格的图幅，如公路设计图一般采用A3的图幅，城市道路设计图以A2或A3加长为主。
通常图幅短边不可加长，但长边可加长，长边加长的长度应为：A0、A2、A4应是150mm的整倍数；A1、A3应是210mm 的整倍数。
平面图尺寸可根据图纸需要选大号，再折叠进图集。
