2.性能指标2.1外观2.1.1传感器及接口表面应平整光滑，色彩柔和色泽均匀，不允许有气泡、剥落、开裂。
2.1.2电缆表面应平整光滑，色彩柔和色泽均匀，不允许有气泡、剥落、开裂，不得有明显的划痕与碰伤。
电缆与探头及接口的连接处应牢固，不得有明显裂缝和脱落。
2.1.3传感器与皮肤接触的部分以及与皮肤接触的一次性可粘贴传感器应柔软有弹性，不得僵硬或有划痕以及明显的开裂。
2.2血氧饱和度2.2.1测量范围应为35%～100%。
2.2.2准确度a)血氧饱和度在70%～100% 范围内，误差应不大于±3%；b)70%以下，无准确度要求。
2.3脉率2.3.1测量范围应为25bpm～250bpm。
2.3.2准确度脉率测量误差应为±3bpm。
2.4抗拉强度传感器的各连接部位应牢固。
当沿电缆抽线方向施加50N的拉力，传感器的各个连接部位不得有脱落和开裂现象；并且导线内部导体不得断裂。
2.5电缆柔软性连接传感器的电缆应柔软耐弯折。
弯曲成90°应无死褶，导线内部导体不得有折断现象。
2.6环境试验要求环境试验应符合GB/T14710-2009中气候环境试验Ⅱ组、机械环境试验Ⅱ组及表2的规定。
2.7安全要求安全要求应符合GB 9706.1-2007《医用电气设备第1部分：安全通用要求》和YY 0784-2010《医用电气设备-医用脉搏血氧仪设备基本安全和主要性能专用要求》的要求。
2.8电磁兼容要求电磁兼容要求应符合YY 0505-2012《医用电气设备第1-2部分：安全通用要求并列标准：电磁兼容要求和试验》、YY 0784-2010《医用电气设备-医用脉搏血氧仪设备基本安全和主要性能专用要求》第36条标准和GB 4824-2013《工业、科学和医疗(ISM)射频设备骚扰特性限值和测量方法》中1组B类的要求。
（以下内容无）。
测量血氧饱和度的注意事项
1.首先，使用者应当严格遵守测量血氧饱和度（Spo₂）的操作程序规定，仔细阅读说
明书内容，确保对仪器的特性、操作程序、健康护理、保养及维修等有全面、正确的认知，以保证测量结果的准确性。
2.检查仪器的连接完整，包括探头、电缆的连接无误；胶贴的应是清洁的，完好的；
确保探头的位置正确，如果探头脱落，应立即停止检测，不要尝试自行操作，应该更换新
的探头。
3.检查电池电量是否充足，更换电池时不可使用混合电池。
4.检查脉搏传感器的安装位置，如果脉搏传感器脱落，可由医护人员给予协助，以保
证传感器的准确位置，以及测量结果的准确性。
5.检测前必须让被检测者进行安静休息15-20分钟，保持安静，不要朝着脉搏传感器
呼吸，检测的过程中也应尽量保持安静，以保持测量结果的准确性。
6.不可在高湿度或有油，灰尘等外部因素影响时进行测量，以免影响测量结果。
7.血氧饱和度值对比易受各种因素影响，因此，在测量后，应勤加检查和观察被检测
者的恶化情况，以鉴别是否有不良的生理反应。
8.出现紧急情况时，测量血氧饱和度应立即暂停，以确保被检测者的生命安全。
9.按说明书规定定期进行仪器维护和保养，了解并定期对探头、电池、胶贴和电池等
各种配件状况进行检查。
10.出现质量问题时应立即停止仪器使用，勿使用任何损坏或有质量问题的仪器，应
当及时停止使用，收回有问题仪器维修及更换新的仪器。
血氧探头的工作原理
血氧探头是一种医疗设备，用于测量人体的血氧饱和度。
它通过一种非侵入性的方式，将红外光和红光传感器放置在皮肤上，以测量血液中氧气和二氧化碳的浓度。
其工作原理如下：
1. 发射红外光和红光：血氧探头会通过内部发光二极管（LED）分别发出红外光和红光两种光线。
这两种光线的波长分别为近红外和红光。
2. 光线穿透皮肤：发出的光线会穿过皮肤并被血液吸收。
红血球中的血红蛋白对红外光和红光的吸收率是不同的，因此可以利用这一特性来测量血液中的氧气饱和度。
3. 接收光线反射：探头上也设置了接收器，用于接收透过皮肤反射回来的光线。
通过接收到的光线，探头可以测量光的吸收量。
4. 利用比例法计算血氧饱和度：根据红外光和红光的吸收比例，血氧探头可以计算出血液中氧气的饱和度。
这是因为氧气和二氧化碳对红外光和红光的吸收比例是不同的。
5. 显示测量结果：血氧探头会将测量得到的血氧饱和度数据传输给显示屏或监护设备，供医护人员进行观察和分析。
通过这种工作原理，血氧探头可以快速、准确地测量血氧饱和度，为临床诊断和监测提供有价值的数据。
心电监护仪的使用及保养心电监护仪是一种自动化、智能型、实用的精密医学仪器，它主要是用于监护患者的心电图形、脉率、呼吸、血压、血氧饱和度等生理参数，在保障危重患者的生命安全上起着重要的作用。
心电监护仪是对心电异常变化进行实时动态监测预警的辅助性诊断设备，具有精准监测、简单便捷等特点。
（一）适用范围病情危重需要进行持续不间断的监测心搏的频率、节律，呼吸，血压，脉搏及经皮血氧饱和度的患者。
（二）实施要点1．护士仪表端庄、衣帽整洁、洗手戴口罩。
2．严格遵守三查八对制度，转抄核对医嘱。
3．评估患者意识状态及皮肤情况，向患者或家属解释使用心电监护仪的目的，以取得配合。
4．用物准备：心电监护仪、电极片、电源线、心电导联线、血压袖带、血氧饱和度探头、纱布2块。
5．将用物推至患者床旁，核对床号、姓名；接通电源，仪器指示灯亮，检查监护仪性能。
6．根据病情协助患者取平卧或半卧位，解开衣服，暴露患者胸部，用纱布清洁胸部皮肤，将心电导联线扣在电极片上后正确贴放于患者胸部。
将血压袖带绑于患者肘窝上两横指，扪及肱动脉搏动处。
血氧饱和度探头夹于患者手指或脚趾上。
7．按下开机键，待仪器屏幕上显示监护画面后，根据病情选择适当的导联、振幅，调节报警上下线值。
按下“血压周期设置键，通过旋转“选择键”来设置血压测量的时间周期，再按下“血压启动键”，血压测量完毕，显示屏上出现相应心率、血氧饱和度、呼吸、血压数值，记录于护理记录单上，整理床单位。
8．监护仪使用完毕后，按下“关机键”，断开电源，把电极片、袖带、血氧饱和度探头取下，用纱布清洁患者胸部皮肤，协助患者穿衣，整理床单位。
9．整理用物，清洁仪器表面及各输出导联线，用物分类处理。
（三）注意事项1．仪器须放在平台上，保持干燥，避免潮湿和阳光直射。
2．使用前需检查仪器及各输出导联线是否有断裂、破损，如仪器表面潮湿有污渍，先用干布擦干后再用。
各导联线留出适当长度，确保患者翻身时不受牵拉。
3．心电电极片贴放部位要准确。

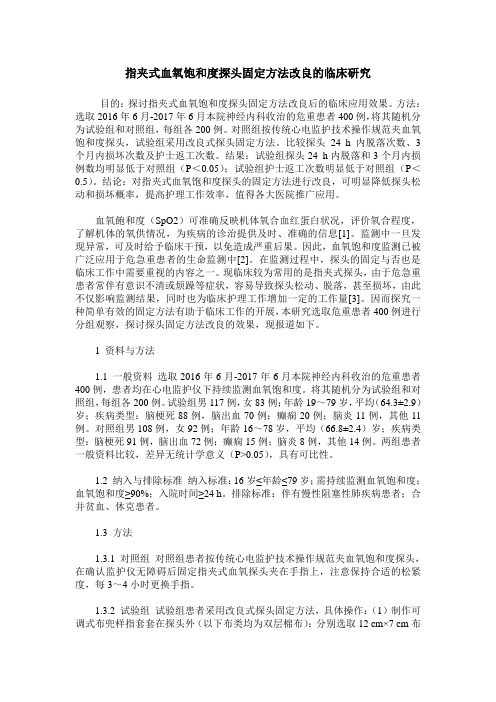

指夹式血氧饱和度探头固定方法改良的临床研究目的：探讨指夹式血氧饱和度探头固定方法改良后的临床应用效果。
方法：选取2016年6月-2017年6月本院神经内科收治的危重患者400例，将其随机分为试验组和对照组，每组各200例。
对照组按传统心电监护技术操作规范夹血氧饱和度探头，试验组采用改良式探头固定方法。
比较探头24 h内脱落次数、3个月内损坏次数及护士返工次数。
结果：试验组探头24 h内脱落和3个月内损例数均明显低于对照组（P＜0.05）；试验组护士返工次数明显低于对照组（P＜0.5）。
结论：对指夹式血氧饱和度探头的固定方法进行改良，可明显降低探头松动和损坏概率，提高护理工作效率，值得各大医院推广应用。
血氧飽和度（SpO2）可准确反映机体氧合血红蛋白状况，评价氧合程度，了解机体的氧供情况，为疾病的诊治提供及时、准确的信息[1]。
监测中一旦发现异常，可及时给予临床干预，以免造成严重后果。
因此，血氧饱和度监测已被广泛应用于危急重患者的生命监测中[2]。
在监测过程中，探头的固定与否也是临床工作中需要重视的内容之一。
现临床较为常用的是指夹式探头，由于危急重患者常伴有意识不清或烦躁等症状，容易导致探头松动、脱落，甚至损坏，由此不仅影响监测结果，同时也为临床护理工作增加一定的工作量[3]。
因而探究一种简单有效的固定方法有助于临床工作的开展，本研究选取危重患者400例进行分组观察，探讨探头固定方法改良的效果，现报道如下。
1 资料与方法1.1 一般资料选取2016年6月-2017年6月本院神经内科收治的危重患者400例，患者均在心电监护仪下持续监测血氧饱和度。
将其随机分为试验组和对照组，每组各200例。
试验组男117例，女83例；年龄19～79岁，平均（64.3±2.9）岁；疾病类型：脑梗死88例，脑出血70例；癫痫20例；脑炎11例，其他11例。
对照组男108例，女92例；年龄16～78岁，平均（66.8±2.4）岁；疾病类型：脑梗死91例，脑出血72例；癫痫15例；脑炎8例，其他14例。
血氧饱和度探头检修故障分析三步骤作者：陈海生来源：《科技创新导报》 2013年第28期陈海生(广州市南沙区第一人民医院设备科广东广州 511462)摘要：本文介绍了血氧探头传感器与其接头插针焊接面的电气连接原理，并提供了如何运用万用表对其故障检修的实例。
关键词：发光二极管光电池接头插针焊脚中图分类号：TH776 文献标识码：A文章编号：1674-098X(2013)10(a)-0000-001 血氧探头传感器的电气连接结构血氧饱和度探头传感器由双发射管（红光和红外光）和光电池组成，见图（一）。
使用时探头夹在手指上，上壁固定双发射管，下壁固定一个光电池，其能将双发射管发出的光谱转换成电信号，供机器检测。
以某一经典的血氧探头传感器构造为例，用手术刀剖开探头的内部可见，发光二极管由红色与黄色两条连线焊接，分别为二极管的正极和负极；光电池由黑色与白色两条连线焊接，分别为其负极与正极。
2 接头插针的焊接面结构用手扭开与其典型监护仪相连的接头盖帽，拆开观察到插针各脚的焊接情况。
如下图（二）所示：1脚是屏蔽连线，外接地外来的干扰信号可被该层导入大地，避免干扰信号进入内层导体干扰同时降低传输信号的耗损。
2脚和3脚分别是光电池连线的正极与负极；4脚与5脚分别是发光二级管的正极与负极。
3 检修3.1 故障现象多参数监护仪屏幕血氧饱和度无波形曲线显示3.2 分析与维修从检修实践来看，多参数监护仪内部主板电路只要按操作要求正常使用，没有受到过高压，高电流冲击或机器内部受潮或意外跌落，一般情况下很少出现损坏现象，多数出于探头自身原因。
发现此种故障现象，首先第一步骤是用最直接简便的方法寻找缘由，可徒手扭开接头盖帽，拆开观察5个插针脚的连线是否因老化或被碰撞而脱落。
如出现上述情况，可用电烙铁焊接回去便可。
焊接过程中，请注意两点：一个是至少给相邻的两个针脚套上一个热缩管，以防止间隙过小而导致连线短路；第二个是五个针脚焊完整后，在其中间填充满硅胶，再拧紧盖帽，这样可以缓冲外力对针脚的碰撞。
血氧饱和度仪的使用与保养
一、结构与原理
血氧饱和度监护仪根据血红蛋白和氧合血红蛋白对光的吸收特
性不同的特点，将红外线探头放置于患者指（趾）端，用可以穿透血液的红光（波长660nm）和红外光（波长940nm）分别照射组织（指或趾），并以光敏二极管接受照射后的光信号，为了排除动脉血以外其他组织的影响，只取搏动的信号，经计算机采样分析处理氧合血红蛋白占总血红蛋白的百分数。
同时还可测出脉率。
二、应用范围及影响因素
（1）应用范围适用于需要测定血氧饱和度的患者，如新生儿、婴幼儿、高危患者、麻醉患者、气管内插管患者及手术中需监测血氧饱和度的患者。
（2）影响因素
①使用时应固定好探头，尽量使患者安静，以免报警及不显示结果。
②传感器的位置应安放正确、固定良好，如寒颤、躁动和传感器移位等均会影响结果。
③指（趾）脉搏波幅显示良好，若波幅低说明传感器的位置不好，应予调整。
④低温（＜35℃）、低血压（＜50mmHg）、心排血量减少和贫血，
以及使用血管收缩剂等均可影响结果。
⑤肠源性发绀、高铁血红蛋白等情况不能正确地反映SaO2。
⑥长期吸烟、皮肤变厚变黄者的监测结果低于实际水平。
⑦需定时（6～8小时）更换探测部位。
三、保养
保持仪器清洁、干燥，定期检查、更换电池、探头等零备件。
测血氧的注意事项指套测血氧饱和度是一种常见的医学检查方法，通过测量血液中的氧气含量来了解人体氧气供应情况。
在进行血氧测量时，需要使用血氧指夹，也称为血氧传感器或血氧探头。
使用血氧指夹时，需要注意以下几点：1. 选择适合的血氧指夹：根据测量对象的不同，可以选择不同种类的血氧指夹。
常见的有成人型、小儿型和新生儿型。
确保选择与测量对象的身体部位匹配的合适型号的血氧指夹，以提高测量的准确性。
2. 检查血氧指夹的外观：在使用血氧指夹之前，需要检查其外观是否完好无损。
确保指夹的外壳没有破损或裂缝，连接线没有断裂。
同时也要检查指夹的传感器是否清洁。
3. 清洁测量区域：在进行血氧测量之前，需要清洁测量部位，尤其是手指。
可以使用温水和肥皂清洗手指，然后彻底冲洗干净并擦干。
4. 保持手指温暖：在进行血氧测量时，需要保持被测手指温暖。
因为手指受寒冷影响血管收缩，血流减少会影响测量结果的准确性。
如果手指感觉凉或有血液循环问题，可以使用暖手宝等方法来保持手指温暖。
5. 插入手指正确位置：将选择好的血氧指夹插入手指的正确位置。
一般来说，血氧指夹应该插在手指的背侧，远离指甲的位置。
在插入指夹时，需要确保指夹与手指紧密接触，以避免光线泄漏导致测量值不准确。
6. 静止测量：在进行血氧测量时，需要保持静止。
因为活动会导致血流速度的变化，可能会影响到测量结果的准确性。
因此，在进行测量时，尽量保持坐姿或躺姿，不要大幅度运动。
7. 稳定测量时间：在插入血氧指夹后，需要等待一段时间，使测量结果稳定。
常见的等待时间为10至15秒。
在等待时间内，应尽量不要晃动手指或移动手部。
8. 注意异常测量结果：当使用血氧指夹测量血氧时，有时候会出现异常的测量结果。
如果测量值明显偏低或偏高，可以尝试重新插入血氧指夹并等待稳定测量值。
如果多次测量结果仍然异常，应该及时咨询医生，可能需要进一步检查或调整设备。
9. 定期维护和校准：对于常用的血氧指夹，需要进行定期的维护和校准工作。
巧用头皮针贴固定心电监护仪血氧饱和度探头
作者：吕新芝，彭芬芬，杨婉玲
来源：《护理实践与研究》 2015年第4期
吕新芝彭芬芬杨婉玲
doi：10.3969/j.issn.1672-9676.2015.04.088
心电监护仪是危重症患者常用的精密监测仪器，血氧饱和度探头常规夹于患者指、趾末端，因患者活动或者盖被原因常导致探头脱落、破损。
通常我们采用普通绷带固定血氧饱和度探头，此法固定若松紧不适易导致血流不畅、出现勒痕，且欠美观。
自2013年3月至今我科采用头皮针贴固定血氧饱和度探头，取得良好效果，现将方法介绍如下。
1方法
将血氧饱和度探头正确夹于指、趾末端，光源对准甲床后，根据患者手腕或脚踝粗细剪下
长短适宜的头皮针贴，头皮针贴一端将血氧饱和度探头导线固定，另一端绕患者手腕或脚踝1
周半粘合即可。
2优点
此方法有效地将心电监护仪血氧饱和度探头固定于患者手腕或脚踝上，避免因肢体活动或
盖被等原因导致脱落或破损，节省了维修费用，提高了血氧饱和度探头的使用寿命。
且头皮针
贴具有良好的弹性，材质柔软，患者舒适；取材方便，成本低廉，为一次性使用，避免了交叉
感染。
（收稿日期：2014-05-29）
（本文编辑陈景景）。
报。
(2)防止并发症。
支架安置术后可有肺栓塞、肺动脉破裂、支架移位等合并症,因此,要着重观察患儿心率是否过快,有无胸痛,气急,剧烈咳嗽等情况,如有上述症状应立即与医生联系。
术后2h 复查心脏彩超可及时全面地了解手术效果,最大程度地避免术后心腔穿孔致心包积血等。
(3)疼痛的护理。
该患儿术后2d 内数次主诉左胸部疼痛,尤其在上臂上举后特别明显。
我们告知此疼痛原因为支架在体内牵张血管所致,大多疼痛呈一过性,属正常反应。
在嘱其四肢放松,置半卧位后缓解。
因此备用镇痛剂曲马多未被使用,但临床上疼痛剧烈时“让患儿尽量忍痛”这个误区[6],宜及早给予纠正。
根据脸谱疼痛评估法[7]评估患儿的疼痛程度,通常术后疼痛剧烈时应立即给予镇痛药或镇静剂使用,以帮助患儿更好地恢复。
(4)伤口护理。
术后需由家长按压伤口1.0～1.5h ,按压方法于术前及术日反复指导家长,直至掌握。
每15min 观察伤口有无渗血、双足足背动脉搏动情况及双下肢肤色及皮温
[8]
,加强对下肢的肢体按摩,观察
有无淤点、淤斑,防止静脉栓塞。
(5)鼓励活动。
术后患儿心电监护共36h ,平卧6h 后可鼓励其在病床上进行下肢运动,并经常更换体位,可促进各项功能更快恢复。
5.健康指导及随访。
分别于术后1,3,6个月来我院心
内科门诊随访,复查EKG 、CXR 、2DE 等,术后1个月内避免剧烈活动,避免去人多嘈杂的公共场所,预防感染。
按时服药,巴米尔250mg ,1次/d ,饭后服用。
同时告知家属和患儿注意观察有无胸痛等症状,以便及时发现栓塞症状并得到及时治疗。
参 考 文 献
1 Rosales AM ,Lock J E ,Perry SB ,et al.Interventional catheterization
management of perioperative peripheral pulmonary stenosis :balloon angioplasty or endovascular stenting.Catheter Cardiovasc Inter ,2002,56(2):2722277.
2 Kreutzer J ,Perry SB ,Jonas RA ,et al.Tetralogy of fallout with
diminutive pulmonary arteries :preoperative pulmonary dilation and transcatheter rehibilitation of pulmonary arteries.J Am Coll Cardiol ,1996,27(7):174121747.
3 Ovaert C ,Caldarone CA ,McCrindle BW ,et al.Endovascular stent
implantation for the management of postoperative right ventricular out flow tract obstruction :clinical efficacy.J Thorac Cardiovasc Surg ,1999,118(5):8862893.
4 Trivedi KR ,Benson LN.Interventional strategies in the management of peripheral pulmonary artery stenosis.J Interv Cardiol ,2003,16(2):1712188.
5 李莉,范丽凤,张小群.1例糖尿病合并神经病变患者的个体化教
育.中国实用护理杂志,2005,21(7B ):57258.
6 肖仁梅,赵洪英.小儿术后疼痛控制及护理进展.中国实用护理杂
志,2005,21(1B ):49250.
7 Wong DL ,Hockenberry -Eaton M ,Wilson D ,et al Wong ’s essen 2tials of pediatric nursing.Copyright Mosby ,2001.130121303.8 于艳青,杨捷,柏颖.1例冠状动脉介入治疗术后并发动静脉瘘的
救治与护理.中国实用护理杂志,2005,21(9B ):61.
(收稿日期:2005212224)
(本文编辑:李惠敏)
・实用方法・
血氧饱和度探头保护法
田东延 郑润菊 谢艳红
血氧饱和度探头是多功能监护仪上的重要传感器,也是临床使用过程中较易出现故障的部件之一[1]。
临床多使用可重复使用的探头,其内部工艺制造复杂,外壳由聚乙烯材料制作,质地较脆,抗震性差,常因各种原因掉在地上而造成开裂松动、感应不良,甚至损坏。
临床工作中我们用下面方法对其进行保护,效果良好,现报道如下。
材料与方法 (1)材料。
细绳子1条,咬合力强的小夹子1个(我们采用窗帘夹)。
(2)方法。
方法一:绳子长约15
cm
,上穿小夹子,绳子缠系在血氧饱和度电缆上,距探头约40cm 。
为患者测血氧饱和度时,先将夹子夹在患者身旁的
大单上,再将血氧饱和度探头套在患者指(趾)端。
方法二:
作者单位:467000河南省平顶山市第二人民医院
取长约30cm 的绳子,中点缠系在血氧饱和度电缆上,距探头约15cm 。
为患者测血氧饱和度时,先将绳子两头对接,系成圈套在患者手腕或脚踝处,再将血氧饱和度探头套在患者指(趾)端。
优点 (1)材料简单,制作容易,使用快捷方便,可有效防止探头掉在地上,易于推广。
(2)此2种方法适用于任何患者,尤其是小儿、昏迷或烦躁不安的患者。
(3)绳子、夹子可以和探头一起擦拭消毒,预防交叉感染。
参 考 文 献
1 岳新芝,黎惠芬,程广斌.一次性血氧饱和度探头的改进.实用护
理杂志,2000,16(12):41.
(收稿日期:2005210210)
(本文编辑:贾燕)
・
46・中国实用护理杂志2006年6月11日第22卷第6期中旬版 Chin J Prac Nurs ,J une 11th 2006,Vol.22,No.6B
