当前位置：文档之家 › 典型外窗(玻璃)K@Sc@可见光透射比参数列表-参考090112

典型外窗(玻璃)K@Sc@可见光透射比参数列表-参考090112

  • 格式：xls
  • 大小：25.00 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

附录D--常用外窗及幕墙热工性能参数(2)1

附录D--常用外窗及幕墙热工性能参数(2)1

附录D 常用外窗及幕墙热工性能参数D.0.1常用外窗的传热系数和遮阳系数见表D.0.1。

表D.0.1 常用外窗的传热系数和遮阳系数2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定；3 贴Low-E膜的玻璃等效Low-E玻璃；5表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。

D.0.2典型玻璃的光学、热工性能参数见表D.0.2。

表D.0.2 典型玻璃的光学、热工性能参数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。

D.0.3采用典型玻璃、配合不同窗框，在典型窗框面积比的情况下，整窗传热系数见表D.0.3-1和D.0.3-2。

表D.0.3-1 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。

表D.0.3-2 典型玻璃配合不同窗框的整窗传热系数注：本表引自《全国民用建筑工程设计技术措施—节能专篇/建筑》，建设部工程质量安全监督与行业发展司、中国建筑标准设计研究院编，中国计划，2007年。

D.0.4常用玻璃贴膜性能指标见表E.0.4。

表E.0.4 常用玻璃贴膜性能指标（参考）D.0.5典型幕墙的光学、热工性能参数见表D.0.5-1和D.0.5-2。

表D.0.5-1 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。

表D.0.5-2 典型幕墙的光学、热工性能参数注：镀膜面在中空玻璃的第2面。

常用外窗热工性能参数

常用外窗热工性能参数

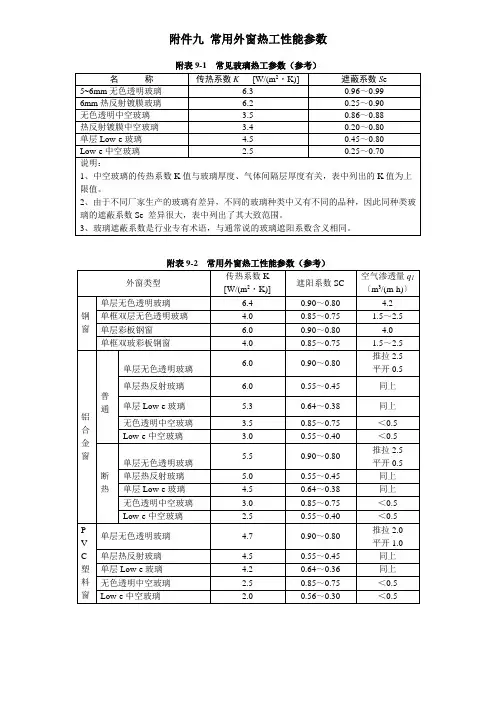

附件九常用外窗热工性能参数附表9-1 常见玻璃热工参数（参考）
附表9-2 常用外窗热工性能参数（参考）
续表
附件十常用建筑材料的热工计算参数
2 本表中的导热系数和蓄热系数仅为参考值，具体数值应以法定检测机构的检测值为准。

附件十一围护结构外表面太阳辐射吸收系数ρ值
附件十二 屋顶和外墙隔热性能的简化验算方法
当屋顶和外墙的传热系数K 值满足节能标准的要求，但热惰性指标D 值不能满足节能标准的要求时，可按如下公式进行隔热验算。

1. 外墙 1
3.80.46
n L K D ρ
ρ≤≥-；
2. 屋顶：实铺屋顶 0.67
4.070.44
n L K D ρ
ρ
≤
≥-
； 架空屋顶 0.070.67
4.070.44
n L K D ρρ
-≤
≥-
（）；
式中，ρ——屋顶和外墙外表面的太阳辐射吸收系数，查附录A 。

㏑——自然对数，取绝对值.
当验算结果符合上式要求，则可认为屋顶和外墙的热工性能达标。

附件十三遮阳系数计算表。

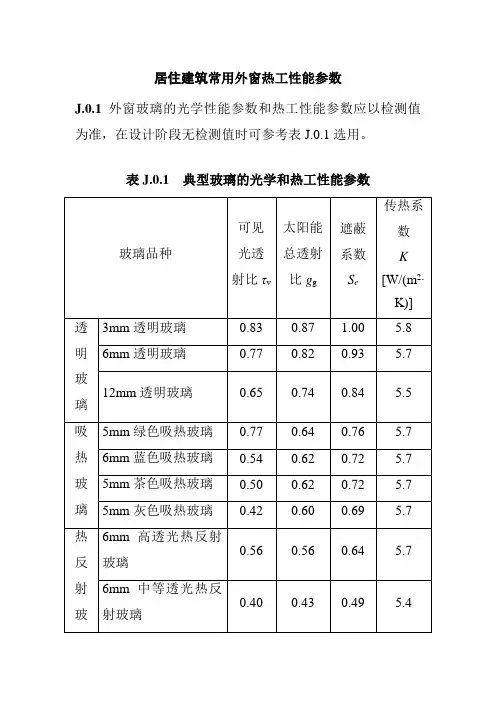

居住建筑常用外窗热工性能参数

居住建筑常用外窗热工性能参数

J.0.1外窗玻璃的光学性能参数和热工性能参数应以检测值为准，在设计阶段无检测值时可参考表J.0.1选用。

表J.0.1典型玻璃的光学和热工性能参数
表J.0.2 常用外窗热工性能参数
注：1以上仅是部分玻璃与不同型材的组合数据
2表中热工参数为各种窗型中较有代表性的数值，不同厂家、玻璃种类以及型材系列品种都可能有较大浮动，具体数值应以法定检测机构的实际检测值为准。

3窗本体的遮阳系数SC可近似地取为窗玻璃的遮蔽系数乘以窗玻璃面积除以整窗面积，即SC S e A g/A。

典型外窗(玻璃)K@Sc@可见光透射比参数列表-参考090112

典型外窗(玻璃)K@Sc@可见光透射比参数列表-参考090112

6中透光Low-E+12氩气+6透明
0.5
1.4
0.5
Ag SC f A f Ag A f
中部传热系数K
2.8 2.8 2.8 2.4 2.3 1.9 1.8 1.8 1.8 1.5
1.4Leabharlann SCg Ag SC f A f Ag A f
玻璃K值和遮阳系数
玻璃品种及规格（mm） 3透明玻璃 透明玻璃 6透明玻璃 12透明玻璃 5绿色吸热玻璃 吸热玻璃 6蓝色吸热玻璃 5茶色吸热玻璃 5灰色吸热玻璃 6高透光热反射玻璃 热反射玻璃 6中等透光热反射玻璃 6低透光热反射玻璃 6特低透光热反射玻璃 单片Low-E 6高透光Low-E玻璃 6中等透光型Low-E玻璃 6透明+12空气+6透明 6绿色吸热+12空气+6透明 6灰色吸热+12空气+6透明 6中等透光热反射+12空气+6透明 6低透光热反射+12空气+6透明 中空玻璃 6高透光Low-E+12空气+6透明 6中透光Low-E+12空气+6透明 6较低透光Low-E+12空气+6透明 6低透光Low-E+12空气+6透明 6高透光Low-E+12氩气+6透明 遮阳系数SC 1 0.93 0.84 0.76 0.72 0.72 0.69 0.64 0.49 0.3 0.29 0.58 0.51 0.86 0.54 0.51 0.34 0.18 0.62 0.5 0.38 0.3 0.62 中部传热系数K 遮阳系数SC 5.8 5.7 5.5 5.7 5.7 5.7 5.7 5.7 5.4 4.6 4.6 3.6 3.5 2.8 2.8 2.8 2.4 2.3 1.9 1.8 1.8 1.8 1.5 0.86 0.54 0.51 0.34 0.18 0.62 0.5 0.38 0.3 0.62

居住建筑常用外窗热工性能参数

居住建筑常用外窗热工性能参数

居住建筑常用外窗热工性能参数
J.0.1 外窗玻璃的光学性能参数和热工性能参数应以检测值为准，在设计阶段无检测值时可参考表J.0.1选用。

表J.0.1 典型玻璃的光学和热工性能参数
J.0.2 常用外窗的热工性能参数可参考表J.0.2选用。

表J.0.2 常用外窗热工性能参数
注：1 以上仅是部分玻璃与不同型材的组合数据。

2 表中热工参数为各种窗型中较有代表性的数值，不同厂家、玻璃种类以及型材系列品种都可能有较大浮动，具体数值应以法定检测机构的实际检测值为准。

3 窗本体的遮阳系数SC 可近似地取为窗玻璃的遮蔽系数乘以窗玻璃面积除以整窗面积，即A A S SC g e / 。

常用外窗热工性能参数

常用外窗热工性能参数

附件九常用外窗热工性能参数注：1以上仅是部分玻璃与不同型材的组合数据。

种都可能有较大浮动，具体数值应以法定检测机构的实际检测值为准。

3窗本身的遮阳系数 SC 可近似地取为窗玻璃的遮蔽系数乘以窗玻璃面积除以整窗面积,即 SC= Se* A 玻 /A 窗。

续表木窗 2表中热工参数为各种窗型中较有代表性的数值,不同厂家、玻璃种类以及型材系列品附件十常用建筑材料的热工计算参数注：本表中材料的导热系数和蓄热系数考虑了修正系数。

2本表中的导热系数和蓄热系数仅为参考值，具体数值应以法定检测机构的检测值为准。

附件十一围护结构外表面太阳辐射吸收系数P值墙面屋面附件十二 屋顶和外墙隔热性能的简化验算方法当屋顶和外墙的传热系数 K 值满足节能标准的要求，但热惰性指标 D 值不 能满足节能标准的要求时，可按如下公式进行隔热验算。

In —— 自然对数，取绝对值.当验算结果符合上式要求，则可认为屋顶和外墙的热工性能达标。

1.外墙K -2.屋顶：实铺屋顶架空屋顶式中，P3.80.46K 0-67; .0.67.L D KD 4.07L n D 4.070.44 L n （0.07） 0.44 ，查附录即IT AO Ml 了-,1 iV' l；斤I附件十三遮阳系数计算表甘诈卿=•求m手蛉w琥瞰1喘訣 1 ---------- • •-I n' ■■建13!塩Fl出1EJ1A flwi)小阳恆IRA 別P诃旳环jR N血扣•〔n r计》些敲b-(h.)J*陀戦"rtt 瞬抽PF FT ■- urrssi?更闭》8年肾豪阳幣ft 金対5iv tI'll)K平amffi nryi?7r>l仆444fl -R灯0. B m 4 r獻年«闭帳12”74110n M)沖7%0 IfXi fl 7?S1水iisw板l)llpl：7l*i(f :门w1沁"tlHfJ11 s:L 阿：！6騒1 IT11*就糾协MllO m ■耐-*. ;s iHih itWiA1TUs氷T連阳極l.fMM)'重直jl^gJ播'MH!21M)O m.斗0u沽rjytZ O.M?1Cl. fl0..1.U 2 42时！雅直sine2h>n O 4CI'—-- - - ■ -■ —i'.*29t呃IS1<f. A ST £茁.1中】由1〔阳*: ：■：'N L Jr)IS1 lu+<l^rniw r 4川'?汕|jia41 J丨III in0H“l，1u H:* I d% T 1w ,?-.；|M k in11 h M H W O ?ll\1? J ■:1 TH ITAFUI*..L C-■;;l>>i| *IJ(1 <iiH44ii> M210丸'1冋.1 nj1 1 -ftA遑丽桃'::-IM:■■.IH■加11叫■". Hi)h tK；'l21狛1n耳□ frirs1111;Vp X1.13HI'fl 'fl. K.IJ f.J?J 71M T审S追阳嚥nil::3H )il■fl hn> ini.n.9Ji11.儿冋曲吟匚;•H艸a R> 】*•<(•屮T連阳供1U. H r； H.Ijll/- 1w.Pfiamw1讦：t T aitiMc」1鬲|厂;[K -0 t)n Jt-i4e,進朗輕El H严*1 n；.I>1HI11 6 Mt①||\1由祎汁0.汕17 £1泸-HTiiras.1n g> WIT j書J隹丽1A*遽闭换IJ讪fl 7■1 H 1 n如24蛋眉込阳帳27甄1OJ Ofe[JIOO0.7ni>n価T胸T!l 4/；祁JIM和PCIK=i .iiir--；fJ i,I'j fl«fir? 9Tl' I[》MH•-y.f.W』：岀|；：】，JiT 一 G ?n jfK-n 5(1n -'J■■:nA'll??8凹槽由昭台迟阳羌外诞阳aft遮阳无卄廷阳凹槽歳阳s» 0 ir- n rr；ft I。

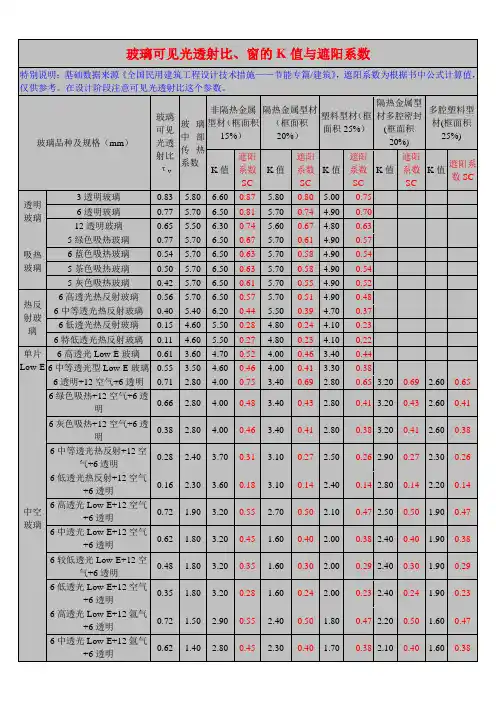

各种玻璃可见光透射比窗的K值与遮阳系数

各种玻璃可见光透射比窗的K值与遮阳系数
塑料型材（框面积25%）
隔热金属型材多腔密封(框面积20%)
多腔塑料型材(框面积25%)
K值
遮阳系数SC
K值
遮阳系数SC
K值
遮阳系数SC
K值
遮阳系数SC
K值
遮阳系数SC
透明玻璃
3透明玻璃
0.83
5.80
6.60
0.87
5.80
0.80
5.00
0.75
6透明玻璃
0.77
5.70
6.50
0.81
5.70
0.38
2.80
4.00
0.46
3.40
0.41
2.80
0.38
3.20
0.41
2.60
0.38
6中等透光热反射+12空气+6透明
0.28
2.40
3.70
0.31
3.10
0.27
2.50
0.26
2.90
0.27
2.30
0.26
6低透光热反射+12空气+6透明
0.16
2.30
3.60
0.18
3.10
0.14
0.15
4.60
5.50
0.28
4.80
0.24
4.10
0.23
6特低透光热反射玻璃
0.11
4.60
5.50
0.27
4.80
0.23
4.10
0.22
单片Low-E
6高透光Low-E玻璃
0.61
3.60
4.70
0.52
4.00
0.46
3.40

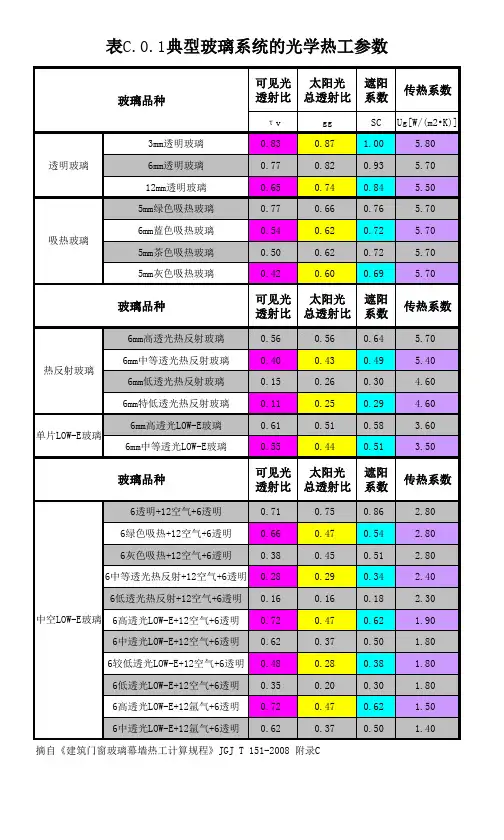

表C.0.1典型玻璃系统的光学热工参数(方便看表)

表C.0.1典型玻璃系统的光学热工参数(方便看表)

gg 0.87 0.82 0.74 0.66 0.62 0.62 0.60
SC Ug[W/(m2•K)]
1.00
5.80
0.93
5.70
0.84
5.50
0.76
5.70
0.72
5.70
0.72
5.70
0.69
5.70
玻璃品种
可见光 太阳光 透射比 总透射比
遮阳 系数
ቤተ መጻሕፍቲ ባይዱ
传热系数
热反射玻璃 单片LOW-E玻璃
6mm高透光热反射玻璃 6mm中等透光热反射玻璃
6mm低透光热反射玻璃 6mm特低透光热反射玻璃
6mm高透光LOW-E玻璃 6mm中等透光LOW-E玻璃
0.56 0.40 0.15 0.11 0.61 0.55
0.56 0.43 0.26 0.25 0.51 0.44
0.64 0.49 0.30 0.29 0.58 0.51
5.70 5.40 4.60 4.60 3.60 3.50
玻璃品种
可见光 太阳光 透射比 总透射比
遮阳 系数
传热系数
6透明+12空气+6透明
0.71
0.75
6绿色吸热+12空气+6透明
0.66
0.47
6灰色吸热+12空气+6透明
0.38
0.45
6中等透光热反射+12空气+6透明 0.28
0.29
6低透光热反射+12空气+6透明 0.16
0.16
中空LOW-E玻璃 6高透光LOW-E+12空气+6透明 0.72
0.47
6中透光LOW-E+12空气+6透明 0.62

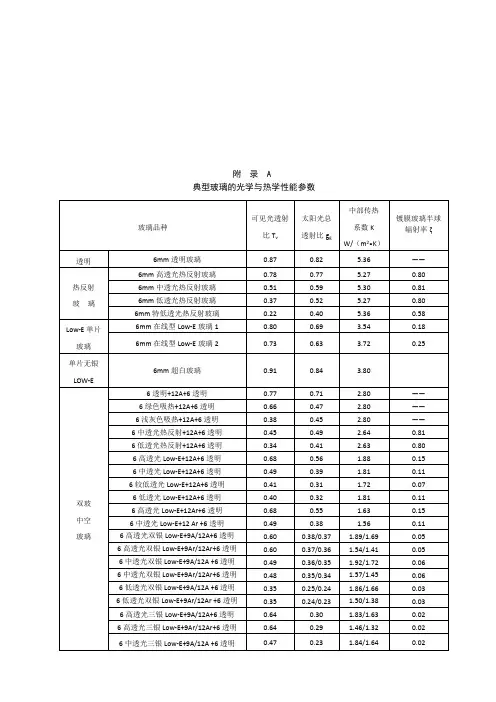

典型玻璃的光学与热学性能参数、集热保温隔声一体窗性能参数表、典型玻璃声学性能参数表

典型玻璃的光学与热学性能参数、集热保温隔声一体窗性能参数表、典型玻璃声学性能参数表
多腔断热铝合金型材Kf=2.3 W/（㎡·K）
玻纤增强聚氨酯型材Kf=1.1W/（㎡·K）
窗框面积20%
窗框面积25%
窗框面积30%
窗框面积20%
窗框面积25%
窗框面积30%
双玻中空玻璃
外(6透明)+30~60A+内(6透明)
2.8
2.7
2.7
2.7
2.5
2.4
2.3
外(6透明)+30~60A+内(6灰色吸热)
2.1
2.2
2.2
1.9
1.9
1.8
外(6透明)+30~60A+内（6透明+9A+6透明）
1.9
2.0
2.0
2.0
1.7
1.7
1.7
外(6透明)+30~60A+内（6透明+12A+6透明）
1.8
1.9
1.9
2.0
1.7
1.6
1.6
外(6透明)+30~60A+内（6中透光Low-E+6A+6透明）
1.8
1.2
1.4
1.5
1.5
1.2
1.2
1.2
外(6透明)+30~60A+内（6高透光双银Low-E+12Ar +6透明）
1.1
1.3
1.4
1.5
1.1
1.1
1.1
外(6透明)+30~60A+内（6高透光三银Low-E+12 Ar +6透明
1.0
1.3
1.3
1.4
1.0

玻璃可将光透射比,窗的K值与遮阳系数

玻璃可将光透射比,窗的K值与遮阳系数
玻璃可见光透射比、窗的K值与遮阳系数
非隔热金属 型材（框面 积20%） K值 6.60 6.50 6.30 6.50 6.50 6.50 6.50 6.50 6.20 5.50 5.50 4.70 4.60 4.00 4.00 4.00 3.70 3.60 3.20 3.20 3.20 3.20 2.90 2.80 遮阳 系数 SC 0.87 0.81 0.74 0.67 0.63 0.63 0.61 0.57 0.44 0.28 0.27 0.52 0.46 0.75 0.48 0.46 0.31 0.18 0.55 0.45 0.35 0.28 0.55 0.45 隔热金属型 材（框面积 20%） K值 5.80 5.70 5.60 5.70 5.70 5.70 5.70 5.70 5.50 4.80 4.80 4.00 4.00 3.40 3.40 3.40 3.10 3.10 2.70 1.60 1.60 1.60 2.40 2.30 遮阳 系数 SC 0.80 0.74 0.67 0.61 0.58 0.58 0.55 0.51 0.39 0.24 0.23 0.46 0.41 0.69 0.43 0.41 0.27 0.14 0.50 0.40 0.30 0.24 0.50 0.40 塑料型材 （框面积 25%） K值 5.00 4.90 4.80 4.90 4.90 4.90 4.90 4.90 4.70 4.10 4.10 3.40 3.30 2.80 2.80 2.80 2.50 2.40 2.10 2.00 2.00 2.00 1.80 1.70 遮阳 系数 SC 0.75 0.70 0.63 0.57 0.54 0.54 0.52 0.48 0.37 0.23 0.22 0.44 0.38 0.65 0.41 0.38 0.26 0.14 0.47 0.38 0.29 0.23 0.47 0.38 3.20 3.20 3.20 2.90 2.80 2.50 2.40 2.40 2.40 2.20 2.10 0.69 0.43 0.41 0.27 0.14 0.50 0.40 0.30 0.24 0.50 0.40 2.60 2.60 2.60 2.30 2.20 1.90 1.90 1.90 1.90 1.60 1.60

常用外窗及幕墙热工性能参数

常用外窗及幕墙热工性能参数

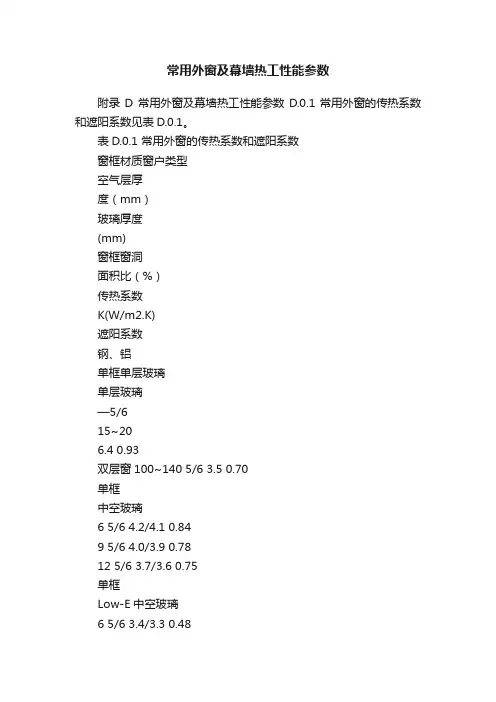

常用外窗及幕墙热工性能参数附录D 常用外窗及幕墙热工性能参数D.0.1常用外窗的传热系数和遮阳系数见表D.0.1。

表D.0.1 常用外窗的传热系数和遮阳系数窗框材质窗户类型空气层厚度（mm）玻璃厚度(mm)窗框窗洞面积比（%）传热系数K(W/m2.K)遮阳系数钢、铝单框单层玻璃单层玻璃—5/615~206.4 0.93双层窗100~140 5/6 3.5 0.70单框中空玻璃6 5/6 4.2/4.1 0.849 5/6 4.0/3.9 0.7812 5/6 3.7/3.6 0.75单框Low-E中空玻璃6 5/6 3.4/3.3 0.489 5/6 3.0/3.1 0.4512 5/6 2.8/2.7 0.43隔热型材单框中空玻璃6 5/6 3.6/3.55 0.849 5/6 3.5/3.45 0.7812 5/6 3.4/3.3 0.75隔热型材单框Low-E中空玻璃6 5/6 3.0/2.8 0.489 5/6 2.7/2.5 0.4512 5/6 2.4/2.3 0.43塑料、木单框单层玻璃单层玻璃—5/625~304.7 0.93双层窗100~140 5/6 2.5 0.60单框中空玻璃6 5/6 3.1/3.0 0.849 5/6 2.85/2.8 0.7812 5/6 2.75/2.7 0.75单框Low-E中空玻璃6 5/6 2.7/2.6 0.489 5/6 2.5/2.4 0.4512 5/6 2.3/2.2 0.43注：1 本表中的窗户包括一般窗户、天窗和门上部带玻璃部分；2 阳台门下部门肚板部位的传热系数，当下部不作保温处理时，应按表中值采用，当作保温处理时，应按计算确定；3 贴Low-E膜的玻璃等效Low-E玻璃；5表中热工参数为各种窗型中较有代表性的数据，不同厂家、玻璃种类以及型材系列品种都有可能有较大浮动，具体数值应以法定检测机构的检测值或模拟计算报告为准。

D.0.2典型玻璃的光学、热工性能参数见表D.0.2。

建筑玻璃可见光透射比

建筑玻璃可见光透射比

建筑玻璃可见光透射比、遮蔽系数检测作业指导书1检测依据1.1《建筑玻璃可见光透射比太阳光直接透射比太阳能总透射比紫外线透射比及有关窗玻璃参数的测定》（GB/T2680-1994）1.2《建筑门窗玻璃幕墙热工计算规程》（JGJ/T151-2008）1.3《建筑节能工程施工验收规范》（GB50411-2007）1.4《建筑外立面遮阳设施应用技术规程》（DBJ50/T165-2013）2适用范围2.1 用于测定建筑玻璃可见光透射比、遮阳系数（遮蔽系数）。

3主要仪器设备3.1 SK-SL500型建筑玻璃可见光透射比遮阳系数检定系统。

4检测前的准备4.1 在使用建筑玻璃可见光透射比、遮阳系数检定系统主机前，主机已经在室温环境下放置1小时以上。

4.2首先连接好主机与计算机的通信电缆，打开计算机，并启动检测软件。

再打开主机电源，进行系统的初始化。

4.3 样品尺寸为50mm*50mm样片，最大可为100mm*100mm样片5. 试验步骤5.1先打开电脑，然后打开软件。

再打开仪器电源，观察软件测试状态栏，复位状况5.2仪器复位就绪。

点击“系统设置/参数设置”，根据样品要求设置实验参数。

5.3将准备好的尺寸为50mm*50mm的样片放入样品仓中，点击“就绪/开始”进行光谱扫描。

实验分3个步骤，即透射，正反射，反反射。

5.4做透射时，打开试件仓门，先将需要测试的试件分别放在试件仓内“透射”位置，对于普通玻璃，放置的方向可以不加区分，对于镀膜玻璃检测透射曲线时,未镀膜的一面应对着光束方向。

另一端采用与试样同厚度的空气层做参比标准，放置完毕后点击页面中的“确定”，关毕试件仓门。

系统将分别对试件在波长范围为280~2500mm内的透射率测试。

透射测试完成后，系统将自动弹出检测项目选址框，然后选择反射试验。

5.5做反射时，先将仓门打开将需要测试的试件分别放在试件仓内“反射”位置，检测正反射时，未镀膜的一面应对着光束方向，检测反反射时，镀膜的一面应对着光束方向。

玻璃可见光透射比、遮阳系数

玻璃可见光透射比、遮阳系数
.
检测依据
• 1、《建筑玻璃 可见光透射比、太 阳光直接透射比、太阳能总透射比、 紫外线透射比及有关窗玻璃参数的 测定》 GB/T 2680-94
.
检测设备
• 1、建筑玻璃可见光透射比、遮阳 系数检定系统
.
原理：
.
• 太阳能总透射比
• 已知： • 对于单玻： 是实测的太阳光光谱透射比。 • 对于双玻：
.
• 6、设置好试验参数后，点击“就绪”、“开始”， 在弹出的对话框中选择相应选项，点击“确定”开 始试验。如下图：
.
• 7、依次做完各组试件，试验结束后， 先关闭设备，从电脑软件中打印原始 记录，关闭软件。
.
谢谢观看！
.
检测依据1建筑玻璃可见光透射比太阳光直接透射比太阳能总透射比紫外线透射比及有关窗玻璃参数的测定gbt268094检测设备1建筑玻璃可见光透射比遮阳系数检定系统原理
玻璃可见光透射比、 遮阳系数
.
概念
• 1、透过窗玻璃的太阳辐射得热与 透过标准3mm透明窗玻璃的太阳 辐射得热的比值。
• 2、计算公式：
.
•
——第一片（室外侧）光谱透射比，%
•
——第一片玻璃，光由室内射向室外时，所测的太阳光光谱反射比，%
•
——第二片玻璃，光由室外射入室内时，所测的太阳光光谱反射比，%
——第一块玻璃的反反射。
——第二块玻璃的正反射。
（1）对于单玻：
（2）对于双玻：
.
试验步骤
• 1、核对样品是否与委托单一致 （规格：50mm×50mm×原厚）
• 2、先启动软件，再开启设备。 • 3、等复位完成后，开始做实验。 • 4、在试件框上放置试件（透射的参比为空气层，反

典型玻璃的光学与热学性能参数、集热保温隔声一体窗性能参数表、典型玻璃声学性能参数表

典型玻璃的光学与热学性能参数、集热保温隔声一体窗性能参数表、典型玻璃声学性能参数表
传热系数[W/（㎡·K）]
多腔断热铝合金型材Kf=2.3 W/（㎡·K）
玻纤增强聚氨酯型材Kf=1.1W/（㎡·K）
窗框面积20%
窗框面积25%
窗框面积30%
窗框面积20%
窗框面积25%
窗框面积30%
双玻中空玻璃
外(6透明)+30~60A+内(6透明)
2.8
2.7
2.7
2.7
2.5
2.4
2.3
外(6透明)+30~60A+内(6灰色吸热)
0.61
0.50
1.37
0.15
6中透光Low-E+12A+6透明+12A+6透明
0.44
0.34
1.33
0.11
6低透光Low-E+12A+6透明+12A+6透明
0.36
0.28
1.33
0.11
6高透光Low-E+12Ar+6透明+12A+6透明
0.61
0.50
1.23
0.15
6中透光Low-E+12Ar+6透明+12A+6透明
2.1
2.2
2.2
1.9
1.9
1.8
外(6透明)+30~60A+内（6透明+9A+6透明）
1.9
2.0
2.0
2.0
1.7
1.7
1.7
外(6透明)+30~60A+内（6透明+12A+6透明）
1.8
1.9
1.9
2.0
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。


ห้องสมุดไป่ตู้
SCg Ag SC f A f Ag A f
玻璃K值和遮阳系数
玻璃品种及规格（mm） 3透明玻璃 透明玻璃 6透明玻璃 12透明玻璃 5绿色吸热玻璃 吸热玻璃 6蓝色吸热玻璃 5茶色吸热玻璃 5灰色吸热玻璃 6高透光热反射玻璃 热反射玻璃 6中等透光热反射玻璃 6低透光热反射玻璃 6特低透光热反射玻璃 单片Low-E 6高透光Low-E玻璃 6中等透光型Low-E玻璃 6透明+12空气+6透明 6绿色吸热+12空气+6透明 6灰色吸热+12空气+6透明 6中等透光热反射+12空气+6透明 6低透光热反射+12空气+6透明 中空玻璃 6高透光Low-E+12空气+6透明 6中透光Low-E+12空气+6透明 6较低透光Low-E+12空气+6透明 6低透光Low-E+12空气+6透明 6高透光Low-E+12氩气+6透明 遮阳系数SC 1 0.93 0.84 0.76 0.72 0.72 0.69 0.64 0.49 0.3 0.29 0.58 0.51 0.86 0.54 0.51 0.34 0.18 0.62 0.5 0.38 0.3 0.62 中部传热系数K 遮阳系数SC 5.8 5.7 5.5 5.7 5.7 5.7 5.7 5.7 5.4 4.6 4.6 3.6 3.5 2.8 2.8 2.8 2.4 2.3 1.9 1.8 1.8 1.8 1.5 0.86 0.54 0.51 0.34 0.18 0.62 0.5 0.38 0.3 0.62
典型外窗遮阳系数计算公式
典型外窗、玻璃幕墙的遮阳系数可根据表6.3.1，采用下式计算： 式中 SCw——窗的遮阳系数； SCw SCg——玻璃或玻璃系统的遮阳系数； SCf——框的遮阳系数，不隔热的金属型材可近似取0.15，其他可取0； Ag——窗玻璃面积（m2）； Af——窗框的投射面积(m2)；
6中透光Low-E+12氩气+6透明
0.5
1.4
0.5
Ag SC f A f Ag A f
中部传热系数K
2.8 2.8 2.8 2.4 2.3 1.9 1.8 1.8 1.8 1.5
1.4
