PROTEUS仿真平台介绍

Proteus仿真软件简介02目录01Proteus仿真软件的特点Proteus的操作方法03Proteus的仿真步骤电路设计制版仿真不仅能够对电工、电力电子技术学科涉及的电路进行设计与分析，还能够对微处理器进行设计和仿真。

并且功能齐全，界面多彩，是近年来备受电子设计爱好者青睐的一款新型电子线路设计与仿真软件。

智能原理图输入系统，系统设计与仿真的基本平台。

主要用于高级PCB布线编辑。

该软件实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD 系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

提供软件调试功能。

在硬件仿真系统中具有全速、单步、设置断点等调试功能。

同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如Keil C51 uVision4等软件。

proteus具有强大的原理图绘制功能。

首先，分析电路，设计电路。

数控直流稳压电源的系统设计，可以大致地将其分为三部分：数字控制部分模拟/数字转换部分（D/A变换器）可调稳压电源数字控制部分由“＋”，“－”控制可逆计数器，由二进制计数器输出，再输入到D/A 变换器，转换成相应的电压。

此电压经过放大到合适的电压值后，去控制稳压电源的输出，使稳压电源的输出电压从1到15V以固定步进值增减。

数控部分为AT89C51单片机，显示电路由74HC595和液晶数码管组成，按键与滑动变阻器连接作为输入部分。

数模转换电路，可以采用DAC0832集成块。

DAC0832是一个8位数/模转换电路，其价格低廉，接口简单，转换控制容易等优点。

proteus 简介概述Proteus软件是英国Labcenter electronics公司出版的EDA工具软件（该软件中国总代理为广州风标电子技术有限公司）。

它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。

它是目前最好的仿真单片机及外围器件的工具。

虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。

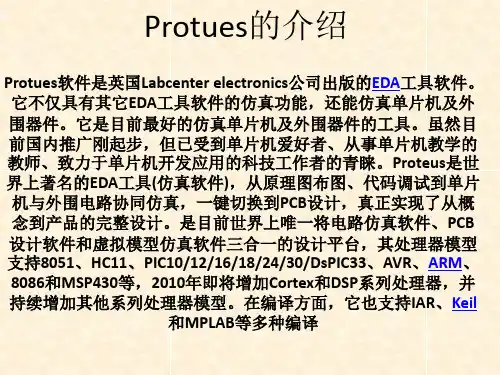

Proteus是世界上著名的EDA工具(仿真软件)，从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、AVR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。

其功能特点Proteus软件具有其它EDA工具软件（例：multisim）的功能。

这些功能是：（1）原理布图（2）PCB自动或人工布线（3）SPICE电路仿真革命性的特点（1）互动的电路仿真用户甚至可以实时采用诸如RAM，ROM，键盘，马达，LED，LCD，AD/DA，部分SPI器件，部分IIC器件。

（2）仿真处理器及其外围电路可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。

还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。

配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。

具有4大功能模块（1）智能原理图设计（ISIS）丰富的器件库：超过27000种元器件，可方便地创建新元件；智能的器件搜索：通过模糊搜索可以快速定位所需要的器件；智能化的连线功能：自动连线功能使连接导线简单快捷，大大缩短绘图时间；支持总线结构：使用总线器件和总线布线使电路设计简明清晰；可输出高质量图纸：通过个性化设置，可以生成印刷质量的BMP图纸，可以方便地供WORD、POWERPOINT等多种文档使用。

proteus使用简介任务二 Proteus的使用简介技能目标：1、初步认识Proteus2、掌握元器件的查找，放置与连线知识储备：下面对Proteus软件作一简单介绍。

Proteus是英国Labcenter公司开发的EDA工具软件，它集合了原理图设计、电路分析与仿真、单片机代码级调试与仿真、系统测试与功能验证以及PCB设计完整的电子设计过程。

Proteus ISIS是智能原理图输入系统，利用该系统既可以进行智能原理图设计、绘制和编辑，又可以进行电路分析与实物仿真。

尤为突出的是，它是到目前为止最适合单片机系统开发使用的设计与仿真平台。

Proteus ISIS运行于Windows操作系统上，其主要特点如下：1、具有强大的原理图绘制功能。

2、实现了单片机仿真和SPICE电路仿真相结合。

Proteus ISIS具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS-232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真等功能，有示波器、信号发生器等多种虚拟仪器。

3、提供软件调试功能。

Proteus ISIS具有全速、单步、设置断点等调试功能，可以观察各个变量、寄存器等的当前值，支持第三方的软件编译和调试环境，如Keil C51 μVision2、MPLAB IDE等软件。

4、支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

总之，该软件是一款集单片机和SPICE分析于一身的仿真软件，功能极其强大。

一、启动Proteus ISIS在计算机上安装好PROTEUS(7.5版本)后，双击桌面上的ISIS 7 Professional图标或者通过选择屏幕左下方的“开始”\“程序”\“Proteus 7 Professional”\“ISIS 7 Professional”，启动Proteus软件，出现如图1所示的画面，表明进入Proteus ISIS集成环境。

Proteus仿真软件简介Proteus软件是英国Labcenter electronics公司出版的EDA工具软件，可完成从原理图布图、PCB设计、代码调试到单片机与外围电路的协同仿真，真正实现了从概念到产品的完整设计，是目前世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC、A VR、ARM、8086和MSP430等，2010年又增加了Cortex和DSP系列处理器，并持续增加其他系列处理器模型。

Proteus软件主要具有以下特点：①具有强大的原理图绘制功能。

②实现了单片机仿真和SPICE电路仿真相结合。

具有模拟电路仿真、数字电路仿真、单片机及其外围电路的系统仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。

③支持主流单片机系统的仿真。

目前支持的单片机类型有：68000系列、8051系列、A VR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。

④提供软件调试功能。

具有全速、单步、设置断点等调试功能，同时可以观察各变量以及寄存器等的当前状态，并支持第三方编译和调试环境，如wave6000、Keil等软件。

1. 新建设计文件运行ISIS，它会自动打开一个空白文件，或者选择工具栏中的新建文件按钮，也可以执行菜单命令：“File”→“New Design”，单击“OK”按钮，创建一个空白文件。

不管哪种方式新建的设计文件，其默认文件名都是UNTITLED.DSN，其图纸样式都是基于系统的默认设置，如果图纸样式有特殊要求，用户可以从System菜单进行相应的设置。

单击保存按钮，弹出“Save ISIS Design File”对话框，选择好设计文件的保存地址后，在文件名框中输入设计文件名，再单击“保存”按钮，则完成新建设计文件操作，其扩展名自动为.DSN。

PROTEUS介绍PROTEUS软件简介PROTEUS软件是英国Labcenter electronics公司研发的EDA⼯具软件。

它是⼀个集模拟电路、数字电路、模/数混合电路以及多种微控制器系统为⼀体的系统设计和仿真平台。

是⽬前同类软件中最先进、最完整的电⼦类仿真平台之⼀。

它真正实现了在计算机上完成从原理图、电路分析与仿真、单⽚机代码调试与仿真、系统测试与功能验证到PCB板⽣成的完整的电⼦产品研发过程。

已经安装了Proteus ISIS7软件的桌⾯上就会有图标。

双击该图标，出现⼯作界⾯如图1所⽰。

界⾯中包括：标题栏、下拉主菜单、快捷按钮栏、标准⼯具栏、绘图⼯具箱、状态栏、选择元器件按钮、预览对象⽅位控制按钮、仿真操作按钮、预览窗⼝、电路原理图编辑窗⼝等。

1、电路图的绘制运⾏的程序后, 进⼊该仿真软件的主界⾯。

作图步骤：（1）绘图前, 为了便于作图, 可作⼀些设置。

如设置栅格、栅格捕捉精度、图形界⾯颜⾊、⼤⼩等。

（2）通过对象选择按钮P, 利⽤其搜索引擎, 将所需元器件加⼊到对象选择器窗⼝。

列元件清单，如元件名称型号数量Proteus中的名称单⽚机芯⽚AT89C51 1 AT89C51晶振12MHz 1 CRYSTAL电容22pF 2 CAP电解电容22uF 1 CAP-ELEC发光⼆极管 1 LED-RED电阻220Ω8 RES电阻1KΩ 1 RES（3）放置元器件⾄图形编辑窗⼝, 并调整到合适位置。

（4）修改属性，如电阻, 设置电阻值（5）放置总线⾄图形编辑窗⼝。

（6）完成元器件之间以及元器件与总线的连线。

（7）给与总线连接的导线贴标签, 以便于系统识别。

图1 proteus⼯作界⾯2、在源⽂件菜单下选择添加删除源代码，选择⽬标处理器和代码⽣成⼯具，如图2所⽰。

并新建或选择源⽂件并编辑（注意：⽤汇编语⾔加后缀名为ASM）。

然后在同⼀菜单下选择“全部编译”。

若编译通过会⾃动⽣成后缀名为HEX格式的⽂件。

PROTEUS 电子设计软件本章在介绍电子设计软件PROTEUS 结构和资源基础上，详细说明了软件的使用和参数的设置。

以典型示例讲述了基于PROTEUS ISIS 的电路设计方法、调试方法和基于PROTEUS ARS 的PCB 板设计方法，以及原理图模型创建和元器件封装的制作方法。

1.1 PROTEUS 电子设计软件1.1.1 PROTEUS 简介Proteus 是英国Labcenter 公司开发的电路分析与仿真软件。

该软件的特点是：①集原理图设计、仿真和PCB 设计于一体，真正实现从概念到产品的完整电子设计工具，②具有模拟电路、数字电路、单片机应用系统、嵌入式系统（不高于ARM7）设计与仿真功能，③具有全速、单步、设置断点等多种形式的调试功能，④具有各种信号源和电路分析所需的虚拟仪表，⑤支持Keil C51 uVision2、MPLAB 等第三方的软件编译和调试环境，⑥具有强大的原理图到PCB 板设计功能，可以输出多种格式的电路设计报表。

拥有PROTEUS 电子设计工具，就相当于拥有了一个电子设计和分析平台。

1.1.2 PROTEUS 组成Proteus 软件自 1989 年问世至今，经历了近20年的发展历史，功能得到了不断的完善，性能越来越好，全球的用户也越来越多。

PROTEUS 之所以在全球得到应用，原因是它具有自身的特点和结构。

PROTEUS 电子设计软件由原理图输入模块（简称ISIS ）、混合模型仿真器、动态器件库、高级图形分析模块、处理器仿真模型及PCB 板设计编辑（简称ARES ）六部分组成，如图1-1所示。

图1.1 PROTEUS 基本组成1.1.3产品传统设计方法与PROTEUS 设计比较1. 传统产品设计流程传统电子产品开发流程如图1.2所示。

图1.2 传统电子产品开发流程原理图输入ISIS混合模型仿真器动态器件库高级图形分析模块高级图形分析模块处理器仿真模型布线/编辑ARESPROTEUS传统电子产品开发的缺点：●没有物理原型就无法对系统进行测试。
