单片机仿真软件PROTEUS入门教程

单片机仿真软件PROTEUS入门教程

单片机仿真软件PROTEUS入门教程PROTEUS是一款广泛使用的电子电路仿真软件，它具有友好的用户界面和强大的仿真功能。

本篇文章将向大家介绍PROTEUS的基本操作和仿真流程。

第二步是绘制电路图。

在PROTEUS中，可以使用元件库中的元件来绘制电路图。

首先，点击左侧的“Pick from Libraries”按钮来打开元件库，然后选择合适的元件库。

接下来，点击元件库中的元件，并将其拖放到绘图区。

绘制完电路图后，可以使用线连接元件，建立电路连接。

第三步是设置元件的参数。

在PROTEUS中，可以通过双击元件来打开参数设置对话框。

在对话框中，可以设置元件的名称、型号、参数等信息。

第四步是设置仿真器。

在PROTEUS中，可以使用不同的仿真器来进行仿真。

可以选择Digital Simulation来进行数字电路仿真，或选择Mixed mode simulation来进行混合信号仿真。

第五步是运行仿真。

在PROTEUS中，可以点击“Run”按钮来运行仿真。

在仿真过程中，可以观察电路中各个元件的状态以及输出结果。

第六步是分析仿真结果。

在仿真完成后，可以点击“Debug”按钮来查看仿真结果。

在仿真结果窗口中，可以查看电路中各个元件的输入和输出波形，并进行波形分析。

第七步是进行调试。

在PROTEUS中，可以使用调试工具来排查电路中的错误。

可以使用断点功能来暂停仿真过程，并查看电路的当前状态。

同时，可以使用单步运行功能来逐步执行仿真过程。

第八步是保存仿真结果。

在PROTEUS中，可以将仿真结果保存为图像文件或数据文件。

可以将波形数据保存为.csv或.txt格式的文件，以便进行后续分析。

最后，建议在使用PROTEUS进行仿真时，可以参考相关的教程和文档，学习更多高级操作和功能。

通过不断练习和实践，掌握PROTEUS的使用方法，提高电路设计和仿真的能力。

总之，PROTEUS是一款功能强大的电子电路仿真软件，通过本文介绍的基本操作和仿真流程，读者可以快速上手PROTEUS，进行电路设计和仿真。

PROTEUS仿真教程

PROTEUS仿真教程

PROTEUS仿真教程第一步：安装PROTEUS软件第二步：创建新项目在PROTEUS软件中，您可以创建新项目来开始您的电路仿真工作。

点击菜单栏中的“File”选项，选择“New Project”来创建一个新项目。

然后输入项目的名称并选择保存路径。

第三步：添加元件在PROTEUS软件中，您可以通过“Library”选项来选择各种电子元件，包括电阻、电容、电压源等。

点击“Library”选项，选择您需要的元件并将其拖动到工作区中。

连接元件之间的引脚以搭建电路。

第四步：设置仿真参数在搭建完电路后，您需要设置仿真参数。

点击菜单栏中的“Graph”选项，选择“Set Simulator Parameters”来设置仿真参数，包括仿真时间、步长等。

您还可以设置输出波形的显示格式和范围。

第五步：运行仿真设置好仿真参数后，点击菜单栏中的“Simulate”选项，选择“Run”来运行仿真。

PROTEUS将模拟您搭建的电路，并显示仿真结果。

您可以查看电压、电流等参数，并分析电路的工作情况。

第六步：调试电路在仿真过程中，您可能会发现电路存在问题，比如输出波形不符合预期，电流过大等。

您可以通过调试电路来解决这些问题。

尝试更改元件参数、连接方式等，并重新运行仿真来检查效果。

第七步：保存和导出仿真结果在完成仿真后，您可以保存仿真结果并导出到其他格式。

点击菜单栏中的“File”选项，选择“Save As”来保存仿真文件。

您还可以导出波形图、数据表等结果，以便后续分析和报告。

总结：本教程介绍了PROTEUS的基本功能和使用方法，帮助您快速上手该软件进行电路仿真工作。

通过创建新项目、添加元件、设置仿真参数、运行仿真、调试电路和保存结果，您可以轻松完成电路仿真工作。

希望本教程对您有所帮助，祝您在PROTEUS软件中取得成功！。

PROTEUS仿真教程

PROTEUS仿真教程

PROTEUS仿真教程本教程将介绍如何使用PROTEUS进行电子电路仿真。

2.打开PROTEUS并创建新项目运行PROTEUS软件后，单击“New Project”按钮创建一个新项目。

选择一个适当的文件夹路径，并为新项目命名。

3.添加电路原理图4.绘制电路原理图5.设置元件参数对于一些元件，您需要设置其参数，例如电源电压、电阻值等。

单击元件并在属性框中输入所需的参数。

6.添加信号发生器为了模拟电路中的信号输入，您可以添加信号发生器。

单击工具栏上的“Virtual Instrument”按钮，并选择“Signal Generator”。

将信号发生器拖放到原理图中，并通过连接线将其连至所需元件。

7.运行仿真绘制完电路原理图后，点击PROTEUS菜单中的“Run”选项卡，然后选择“Start Simulation”来运行仿真。

PROTEUS将模拟电路运行，并生成仿真结果。

8.查看仿真结果在仿真运行完成后，可以查看电路的性能参数和波形图。

单击工具栏上的“Digital Oscilloscope”按钮，并将其拖放到原理图中。

在仿真运行期间，您可以选择不同的信号波形进行查看。

9.保存和导出仿真结果在查看和分析仿真结果后，您可以将其保存到计算机中。

单击“File”菜单中的“Save As”选项，并选择所需的文件格式。

10.布局和打印电路原理图总结：PROTEUS是一款功能强大的电子电路仿真软件，可以帮助工程师快速设计和验证电路原理图。

以上简要介绍了使用PROTEUS进行电子电路仿真的基本步骤，包括创建新项目、绘制电路原理图、设置元件参数、添加信号发生器、运行仿真、查看仿真结果、保存和导出仿真结果以及布局和打印电路原理图。

希望这个教程对您有所帮助。

proteus仿真教程

proteus仿真教程
proteus仿真教程
参考资料：微机原理与接口技术实验教程——基于Proteus仿真
《微机原理与接口技术实验教程——基于Proteus仿真》是2019年西南交通大学出版社出版的图 书，作者是李崇维。
内容介绍
proteus仿真比较适合入门新手支持单片机仿真操作简单中文界面
方法/步骤ຫໍສະໝຸດ 组建好你的电路部分方法/步骤
sbit q = P1^0; //定义数码管阳级控制脚（千位） sbit b = P1^1; //定义数码管阳级控制脚（百位） sbit s = P1^2; //定义数码管阳级控制脚（十位） sbit g = P1^3; //定义数码管阳级控制脚（个位） uchar miaog; uchar miaos; uchar feg; uchar fes;
谢谢观看
参考资料：单片机应用技术项目式教程：Proteus仿真+实训电路
《单片机应用技术项目式教程：Proteus仿真+实训电路》是2019年8月1日北京理工大学出版社 出版的图书，作者是迟忠君、赵明。
参考资料：Proteus教程——电子线路设计、制版与仿真
《Proteus教程——电子线路设计、制版与仿真》是2008年9月清华大学出版社出版的图书，作 者是朱清慧、张凤蕊、翟天嵩等。
feg++; miaos=0; } if(feg==10)
方法/步骤
{ fes++; feg=0;
} }
方法/步骤
上述为 4段数码管计时程序需要有 所修改。
点击开始仿真就能看到单片机运行了
注意事项
单片机程序需要更更改
参考资料：零起点学Proteus单片机仿真技术
《零起点学Proteus单片机仿真技术》是2012年机械工业出版社出版的图书，作者是范海绍 。

Proteus基础仿真分析与电路控制描述

Proteus基础仿真分析与电路控制描述

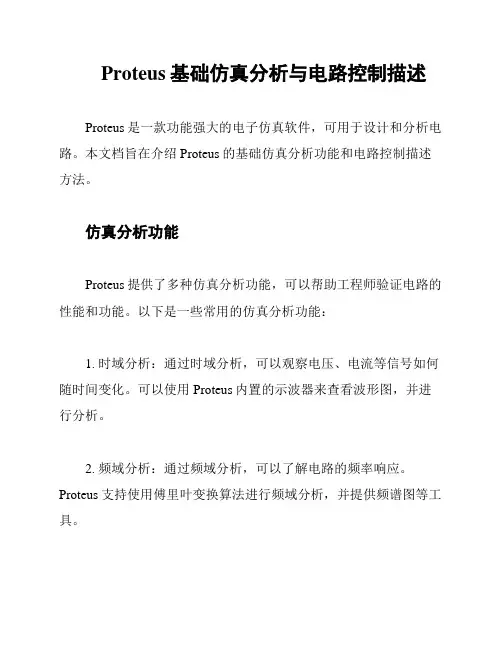

Proteus基础仿真分析与电路控制描述Proteus是一款功能强大的电子仿真软件，可用于设计和分析电路。

本文档旨在介绍Proteus的基础仿真分析功能和电路控制描述方法。

仿真分析功能Proteus提供了多种仿真分析功能，可以帮助工程师验证电路的性能和功能。

以下是一些常用的仿真分析功能：1. 时域分析：通过时域分析，可以观察电压、电流等信号如何随时间变化。

可以使用Proteus内置的示波器来查看波形图，并进行分析。

2. 频域分析：通过频域分析，可以了解电路的频率响应。

Proteus支持使用傅里叶变换算法进行频域分析，并提供频谱图等工具。

3. 参数扫描：参数扫描功能可以帮助工程师研究电路的参数对输出结果的影响。

可以通过变化参数的值，观察输出结果的变化情况。

4. 误差分析：Proteus还提供了误差分析功能，可以帮助工程师评估电路的误差范围。

通过指定元件参数的偏差，可以模拟电路中的误差并进行分析。

电路控制描述为了对电路进行仿真分析，需要对电路进行控制描述。

Proteus 使用一种称为Hardware Description Language (HDL) 的语言来描述电路。

常用的HDL语言有Verilog和VHDL。

工程师可以使用这些语言来描述电路中的元件、信号和连接关系。

通过编写HDL代码，可以将电路的逻辑行为描述出来，以便进行仿真分析。

Proteus提供了一个集成的开发环境，可以用于编写和调试HDL代码。

通过这个环境，工程师可以对电路进行建模和仿真，并对仿真结果进行验证和分析。

小结Proteus是一款方便而强大的电子仿真软件，提供了丰富的仿真分析功能和支持多种HDL语言的电路控制描述方法。

它可以帮助工程师快速验证电路设计并进行性能分析。

希望本文档对您了解Proteus的基础仿真分析和电路控制描述有所帮助。

如果有任何问题，请随时联系我。

Protues入门教程

Protues入门教程
（详细介绍请点击 /view/1639293.htm）
二、 Protues 实例体验
在 Window 操作系统“开始”菜单的“程序”中找到名为“Protues 7 Professional”
的文件夹，单击文件夹中的“
如图 2-1 所示的界面。
图标命令
”即可启动 Protues，出现
菜单栏
电路绘制区
仿真控制按钮
图 2-1 Protues 软件界面
单击菜单栏的“File”→“Open Design„”命令（或单击图标命令 ），在 Protues 的安装目录下打开“SAMPLES”文件夹，如图 2-2 所示。在“SAMPLES”文件夹中打开“VSM for 8051”→“8051 LCD Driver”文件夹，其中有单片机控制液晶屏的演示实例，如图 2-3 所 示。这个实例文件夹中只有一个文件“LCDDEMO”，如图 2-4 所示。双击该文件就会在 Protues 中打开这个演示实例，如图 2-5 所示。
B、参考文献
一、Protues 简介
Protues 软件是英国 Labcenter electronics 公司出版的 EDA 工具软件。它不仅具有 其它 EDA 工具软件的仿真功能，还能仿真单片机及外围器件。它是目前最好的仿真单 片 机 及 外 围 器 件 的 工 具 。虽 然 目 前 国 内 推 广 刚 起 步 ，但 已 受 到 单 片 机 爱 好 者 、从 事 单
图 2-7 打开器件编辑对话框
三、 用 Protues 搭建单片机系统 体验过 Protues 的魅力后，我们开始亲手来实践一个单片机系统的仿真，以使一个发光
二极管闪烁为例”→“New Design…”命令（或单击图标命令 ），在
Protues 中打开了一个空白的新电路图纸。 第二步，添加所需器件。单击“Library”→“Pick Device/Symbol…”命令（或单击图标

proteus仿真经典教程

proteus仿真经典教程

符号、参数来判断是否找到了所需要的元 件。双击找到的元件名，该元件便拾取到 编辑界面中了。
拾取元件对话框共分四部分，左侧从上 到下分别为直接查找时的名称输入、分类 查找时的大类列表、子类列表和生产厂家 列表。中间为查到的元件。
列表。右侧自上而下分别为元件图形和元件封
装，图1-16中的元件没有显示封装。
ISIS 7 Professional在程序中的位置如图1-12所示。
图1-12 ISIS 7 Professional 在程序中的位置
图1-13为ISIS 7 Professional 运行时的界面。
图1-13 ISIS 7 Professional 运行时的界面
1.2.2 一阶动态电路的设计与仿真
学会合理控制编辑区的视野是元件编辑和电路连 接进行前的首要工作。
Proteus 软件的ISIS原理图设计界面同时还支 持电路仿真模式VSM(虚拟仿真模式)。当电 路元件在调用时，我们选用具有动画演示功 能的器件或具有仿真模型的器件，当电路连 接完成无误后，直接运行仿真按钮，即可实 现声、光、动等逼真的效果，以检验电路硬 件及软件设计的对错，非常直观。
Proteus VSM有两种不同的仿真方式：交互 式仿真和基于图表的仿真。
实时显示系统输出结果
实时显示元器件 引脚电平
图1-8 微处理器交互仿真实例
原理图中的P1为虚拟串口，通过适当设置和引 用，可以直接实现模拟与实际电路一样的串行通信 效果，避免了涉及外围及与PC之间的通信无法实现 的情况。
在Proteus中，虚拟元件及虚拟仪器的种类很多， 我们不必担心单片机与上位机之间的通信如何来仿 真的问题。
图1-16 分类拾取元件示意图
(2) 直接查找和拾取元件

仿真软件proteus基础教程-----Proteus+常见操作方法

仿真软件proteus基础教程-----Proteus+常见操作方法

仿真软件proteus基础教程-----Proteus+常见操作方法1.proteus中怎样使用模板file--〉new design：在弹出的对话框就可以选择模板了file--〉save design as template…就可以保存你的模版了打开或制作一个自己常用的电路另存为模板，即：save as template 替换默认文件夹里的Templates\Default.DTF。

以后这就是你的模板啦3.第三方软件是如何用?把你的第三方库安装好，然后启动proteus,选择菜单system-->set path,分别增加model和library.4. 电源和地的运用总结1.在proteus防真画图过程中有正电源（VDD/VCC）负电源（VEE）地（VSS）引脚的元器件（好象这些元器件的这些脚没有在图中显示）软件会自动把其电源底脚定义为相应的电压所以在这些元器件上的电源地脚上不接电源地也是正确的（单片机也不用接晶振在设置选项中输入晶振的频率即可。

2.如果要用到确定的直流电压就可以用工具栏（默认是第八个）中的POWER和GROUND 象放置元器件一样来放置电源和地电源的默认值是+5V 地默认为0V 如果需要10V的电压则可在电源的设置选项卡的string里输入 +10V 就可以了不过要注意前面的“+”号一定要加上否则不能防真。

电压默认的单位为V 就是说输入+10 电压也是+10V,我试了一下输入+10mV和输入+10MV 其电压是一样的都是10的7次方, 虽然地的默认值是0V 但如果象设置POWER一样在其string选项里写入电压值其电压就是你设置的大小而不是0V了也就是说地也可以做电源用, 对于负电源负号大家都会加上的就不说了.5.电流探针（probe）电压探针（probe）表运用总结首先，在实际生活中中测电压电流，电压电流表都有两个端子，而在探针中，只有一个端子, 电压表是并入的电压探针一端接入要测的那点（可以引出线。

protues 仿真简单步骤

protues 仿真简单步骤

Protues 仿真简单步骤一：编程仿真的首先要有自己的程序，根据你的程序以及你要达到的目的才可以选择硬件，进行protues仿真，每个人的课题不一样，程序就自己搞定（你懂得）。

老师要求是汇编语言，如果你的程序是c语言的，请致电魏钦玉，他会教你如何用keil 软件生成所需源文件，电话自己找。

二：软件安装你的电脑里一定有protues软件吧，如果没有的话在我们班级群里说一下，我们班很多人都会给你的，软件安装自己百度就可以了，有一定的步骤，一步一步来就可以了。

软件安装好之后是英文版的，如果你想汉化也可以，百度安装步骤里有说明，找我们班同学也可以，建议使用英语版的，与国际接轨。

三：线路图A:打开ISIS 7 Professional，找到自己需要的所有原件在软件左侧有一个工具栏，第一个黑色的箭头是selection mode，是选泽模式，第二个箭头是component mode,是组件模式，就是我们选择元器件的工具，点击之后，你会看见两个字母P 和L，单机字母P 会弹出一个窗口，keyword是搜索用找到自己的元器件后，单机可以在右侧看见元器件的具体信息，点击ok或者双击元器件即可添加，找出自己的所有元器件即可做下一步（温馨提示：里面的有些元器件比较难区分，选择的时候谨慎一些，比如选择显示器，共阴极和共阳极比较容易混淆）另外：power和ground是在左侧的工具栏里选择的，左侧工具栏里有一个terminals mode 工具，点击之后会出现如图所示页面，同选择元器件一样选择power或者ground即可B：元器件的布置元器件如何布置就要看个人喜好了，这里讲一下相关的一些工具应用首先是你选择元器件的字母P 左侧有几个旋转按钮，点击元器件后课看见元器件是如何放置的，竖直或者水平，按旋转按钮可改变状态，点击元器件之后，在软件主页面上单击左键可以预览，再次点击左键可以确定位置，左键单击软件主页面上的元器件，再双击右键可以删除，或者单击右键再选择delete 。

Proteus入门图解教程

Proteus入门图解教程

Proteus入门图解教程Proteus入门教程Proteus单片机仿真软件是英国Labcenter公司开发的电路分析与实物仿真软件。

它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，是目前最好的仿真单片机及外围器件的工具。

下面开始简单介绍一下Proteus 的使用，以点单片亮一个发光二极管为例。

（本教程使用的Proteus 版本是Proteus7.5 sp3 Professional汉化版）1.运行ISIS 7 Professional，出现以下窗口界面：2．选择元件，把元件添加到元件列表中：单击元件选择按钮“P”（pick）, 弹出元件选择窗口：在左上角的对话框“关键字”中输入我们需要的元件名称，在这个实验中我们需要的元件有：单片机AT89C52（Microprocessor AT89C52）,晶振(CRYSTAL)，电容(CAPACITOR)，电阻(Resistors)，发光二极管 (LED －BLBY)。

输入的名称是元件的英文名称。

但不一定输入完整的名称，输入相应关键字能找到对应的元件就行，例如，在对话框中输入“89C52”，得到以下结果：在出现的搜索结果中双击需要的元件，该元件便会添加到主窗口左侧的元件列表区：元件预览图搜索结果 双击也可以通过元件的相关参数来搜索，例如在这个实验需要30pF 的电容，我们可以在“关键字”对话框中输入“30p ”；文档最后附有一个“Proteus 常用元件库”,可以在里面找到相关元件的英文名称。

找到所需要的元件并把它们添加到元件区3.绘制电路图（1）选择元件在元件列表区单击选中AT89C52，把鼠标移到右侧编辑窗口中，鼠标变成铅笔形状，单击左键，框中出现一个AT89C52 原理图的轮廓图，可以移动。

鼠标移到合适的位置后，按下鼠标左键，原理图放好了。

AT89C52晶振 电容 电阻 发光二极管依次将各个元件放置到绘图编辑窗口的合适位置：绘制电路图时常用的操作：放置元件到绘图区单击列表中的元件，然后在右侧的绘图区单击，即可将元件放置到绘图区。

Proteus入门

Proteus入门

分支线：将鼠标靠近一个对象的引脚末端，该处自动出现 连线标示，单击左键。拖动鼠标，在靠近总线的合适位 置双击鼠标左键，会出一条直线。将鼠标靠近该直线的 末端，该处自动出现连线标示，单击左键。拖动鼠标， 同时按下ctrl健，在总线出先连线标示时单击左键，分 支线画好。
5)在工具箱单击图标 ，再在总线或各分支线上单击鼠 标左键，弹出如图所示对话框，在label页的string栏中 键入相应的线路标号，如总线为AD[0..7]（表示由 AD0~AD7共8跟数据线），分支线为AD0、AD1等。
（9）.电气检测 Tools>>electrical rule check,进行电气检测，或单击按 钮 ，弹出电气检测窗口，此窗口中，前面是一些文 本信息，接着是电气检测结果，若有错，会有详细的说 明，从窗口内容中可看出，网络表已产生，并无电气错 误。
10.存盘及输出报表 设计完成后保存，并执行tools>>bill of materials,或单击按钮 。
2.1.4proteus ISIS元件制作
AD574A是高速12位A/D模数转换芯片。下面以 AD574A为例，讲述元件制作过程。 1.单击工具箱中的按钮 或在原理图编辑窗口中的空白 处右击鼠标，在弹出菜单中选择“Plcae”,在其子菜单中 选择“box”，在对象选择器中单击“COMPONENT”， 然后在原理图编辑窗口中拖出一个矩形框。
2.1.2 proteusISIS编辑环境参数设置 Proteus7.1安装后，单击 ‘开始’>>‘程序’>>‘proteus 7professional’>>‘ISIS 7 professional’
启动界面
1.Proteus ISIS编辑环境

Proteus 入门教程Ⅱ

Proteus 入门教程Ⅱ

PROTEUS VSM 教程A.A.-- 介绍介绍...设计和仿真软件Proteus VSM 是一个很有用的工具，它可以帮助学生和专业人士提高他们的模拟和数字电路的设计能力。

.它允许对电路设计采用图形环境，在这种环境中，你可以使用一个特定符号来代替元器件，并完成不会对真实电路造成任何损害的电路仿真操作。

.它可以仿真仪表以及可描述在仿真过程中所获得的信号的图表。

.更让人兴奋的是，它可以仿真目前流行的单片机，如PICS, ATMEL-AVR, MOTOROLA, 8051 等。

.在设计综合性方案中,你可以利用ARES 开发印制电路板。

启动程序：1、- 开始菜单 -> 所有程序 -> Proteus 6 Professional -> ISIS 6 Professional2、在桌面双击下面图标B.B.-- 基本电路基本电路 # # 例例1 交流电供电交流电供电交流电供电 1.- 点击 Pick Devices Pick Devices 按钮，（该按钮位于工作区左边的面板中，就是那个P 按钮），这是会打开标题为Pick Devices 的对话框。

2.- 在Category 列表框中 (位于左边) 找到Simulator PrimitivesSimulator Primitives,这是会在Results 中列出该类的所有元件（如果该类有太多元件，你利用Sub Sub-Category Category 列表框过滤），ALTERNATOR ALTERNATOR 就是我们要找的交流电电源。

3.- 在Results 中双击 ALTERNATOR ALTERNATOR ALTERNATOR 会在The Object SelectorThe Object Selector（元件列表框）列出ALTERNATORALTERNATOR。

4.- 同样的方法添加LAMP LAMP，在Category Category－>Optoelectronics Optoelectronics Optoelectronics--> LAMP LAMPLAMP。

Proteus教程—电子线路设计制版与仿真第1章Proteus快速入门

Proteus教程—电子线路设计制版与仿真第1章Proteus快速入门

Proteus教程—电子线路设计制版与仿真第1章Proteus快速入门在Proteus中，首先要了解的是软件的主要界面。

Proteus的主界面可以分为三个区域：顶部菜单栏、左侧工具栏和主工作区。

左侧工具栏是Proteus的主要操作界面，包含了各种组件和工具。

其中，最重要的是元件库选项，可以展开查看各种电子元件，选择需要的元件进行拖拽放置到主工作区。

另外还有布线工具、信号发生器、示波器等等，它们在不同的设计和仿真阶段都有各自的用途。

主工作区是我们进行设计和仿真的主要区域。

在这个区域中，我们可以放置元件、连接元件、绘制线路、进行仿真等等。

通过拖拽和连接元件，我们可以构建各种电路原理图，通过仿真功能，我们可以验证设计的正确性和可行性。

在使用Proteus进行电路设计时，首先要了解的是元件库的使用。

元件库中包含了各种电子元件，如电阻、电容、二极管、晶体管等等。

我们可以通过拖拽元件到主工作区来进行元件的放置。

放置元件后，可以通过双击元件来设置元件的参数，如电阻值、电容值等。

接下来是连线的操作。

在Proteus中，我们可以使用线或者导线来连接各个元件。

通过拖拽线或者导线来绘制连接，通过拖拽末端来连接不同的元件。

在连线的过程中，可以使用布线工具来进行线的整理和优化，以减少电路的复杂性和提高可读性。

在完成电路设计后，我们可以进行仿真。

Proteus提供了丰富的仿真工具，包括数字仿真和模拟仿真等。

通过仿真，我们可以验证电路的工作情况，分析电路的性能，找出潜在的问题和改进方案。

最后，当电路设计和仿真完成后，我们可以进行制版。

Proteus提供了生成制板文件的功能，通过这个功能，我们可以将设计好的原理图转化为制板文件，以便进行后续的电路制造。

总之，Proteus是一款功能强大的电子设计自动化软件，可以帮助我们进行电路设计、仿真和制版等各个方面的工作。

通过本章的介绍，希望能够帮助初学者快速入门Proteus，并且能够正常使用该软件进行电子设计工作。

Proteus基础教程快速入门

Proteus基础教程快速入门


图1-12 ISIS 7 Professional 在程序中的位置
图1-13为ISIS 7 Professional 运行时的界面。
图1-13 ISIS 7 Professional 运行时的界面
1.2.2 一阶动态电路的设计与仿真
我们都知道，学习软件的最大困惑是， 想一下子能够上手，但看到层层叠叠的英文 菜单和详而又细的教程却望而生畏，最后会 因没有足够的耐心而失去兴趣，半途而废。 其实，对于初学者，我们不必了解软件的全 部功能，只要能够把握它的核心和宗旨的东 西，拿来就能用，能快速玩转，是最开心不 过的了。至于内部的详细功能，在有了兴趣 和信心之后，再具体学习即可。
第1章 Proteus快速入门
第1章 Proteus快速入门
1.1 Proteus整体功能预览
1.1.1 集成化的电路虚拟仿真软件—— Proteus 1.1.2 Proteus VSM仿真与分析 1.1.3 Proteus ARES的应用预览功能
1.2 Proteus跟我做
1.2.1 1.2.2 1.2.3 1.2.4 Proteus软件的安装与运行 一阶动态电路的设计与仿真 异步四位二进制计数器的设计及仿真 89C51与8255接口电路的调试及仿真
图1-3 Proteus 激励源的可编辑格式示例
2. 仿真工具—— 虚拟仪器
虚拟示波器(OSCILLOSCOPE)。 逻辑分析仪(LOGIC ANALYSER)。 计数器、定时器(COUNTER TIMER)。 虚拟终端(VIRUAL TERMINAL)。 信号发生器(SIGNAL GENERATOR)。 模式发生器(PATTERN GENERATOR)。
图1-3 Proteus 激励源的可编辑格式示例

Proteus 入门教程(完整版)

Proteus 入门教程(完整版)

Proteus 入门教程本文将简单介绍一下Proteus 的使用。

在这里，我用的Proteus 版本是Proteus 6.7 sp3 Professional。

一、Proteus 6 Professional 界面简介安装完Proteus 后，运行ISIS 6 Professional，会出现以下窗口界面：为了方便介绍，我分别对窗口内各部分进行中文说明（见上图）。

下面简单介绍各部分的功能：1．原理图编辑窗口（The Editing Window）：顾名思义，它是用来绘制原理图的。

蓝色方框内为可编辑区，元件要放到它里面。

注意，这个窗口是没有滚动条的，你可用预览窗口来改变原理图的可视范围。

2．预览窗口（The Overview Window）：它可显示两个内容，一个是：当你在元件列表中选择一个元件时，它会显示该元件的预览图；另一个是，当你的鼠标焦点落在原理图编辑窗口时（即放置元件到原理图编辑窗口后或在原理图编辑窗口中点击鼠标后），它会显示整张原理图的缩略图，并会显示一个绿色的方框，绿色的方框里面的内容就是当前原理图窗口中显示的内容，因此，你可用鼠标在它上面点击来改变绿色的方框的位置，从而改变原理图的可视范围。

3．模型选择工具栏（Mode Selector Toolbar）：主要模型（Main Modes）：1* 选择元件（components）（默认选择的）2* 放置连接点3* 放置标签（用总线时会用到）4* 放置文本5* 用于绘制总线6* 用于放置子电路7* 用于即时编辑元件参数（先单击该图标再单击要修改的元件）配件（Gadgets）：1* 终端接口（terminals）：有VCC、地、输出、输入等接口2* 器件引脚：用于绘制各种引脚3* 仿真图表（graph）：用于各种分析，如Noise Analysis4* 录音机5* 信号发生器（generators）6* 电压探针：使用仿真图表时要用到7* 电流探针：使用仿真图表时要用到8* 虚拟仪表：有示波器等2D 图形（2D Graphics）：1* 画各种直线2* 画各种方框3* 画各种圆4* 画各种圆弧5* 画各种多边形6* 画各种文本7* 画符号8* 画原点等4．元件列表（The Object Selector）：用于挑选元件（components）、终端接口（terminals）、信号发生器（generators ）、仿真图表（graph ）等。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.3 Proteus ARES的应用预览功能

Proteus的ARES软件具有PCB(印刷电路板)设计的 强大功能。新的Proteus 7支持PCB板的三维预览， 便于观察器件布局和展示设计结果，如图1-11所示。

图1-11 Proteus的PCB三维预览
2 . Proteus跟我做
2.1 Proteus软件的安装与运行
1.1 集成化的电路虚拟仿真软件—— Proteus

Proteus是一个基于ProSPICE混合模型仿真器的、 完整的嵌入式系统软硬件设计仿真平台。它包含 ISIS和ARES应用软件，具体功能分布如图1-1所示。

图1-1 Proteus 的功能分布图
ISIS——智能原理图输入系统，系统设计与仿真的 基本平台。 ARES ——高级PCB布线编辑软件。 在Proteus中，从原理图设计、单片机编程、系统仿 真到PCB设计一气呵成，真正实现了从概念到产品 的完整设计。Proteus 从原理图设计到PCB设计， 再到电路板完成的流程如图1-2所示。
图1-9 虚拟仿真电路与外部实际电路的双向通信
5. Proteus与Keil联调 Proteus与汇编程序调试软件Keil可实现联调，在微 处理器运行中，如果发现程序有问题，可直接在 Proteus 的菜单中打开Keil对程序进行修改，如图110所示。

Keil处于运行状态

图1-10 Proteus与Keil的联调

图1-6 741放大电路的噪声分析
图1-7 741放大电路的失真分析
4. Proteus微处理器系统仿真
单片机系统的仿真是Proteus VSM的主要特色。用 户可在Proteus中直接编辑、编译、调试代码，并直 观地看到仿真结果。 CPU模型有ARM7(LPC21xx)、PIC、Atmel AVR、 Motorola HCXX以及8051/8052系列。同时模型库 中包含了LED/LCD显示、键盘、按钮、开关、常用 电机等通用外围设备。VSM甚至能仿真多个CPU， 它能便利处理含两个或两个以上微控制器的系统设 计。 下面看一个微处理器系统仿真与分析实例—— 交互 式仿真显示系统输出结果，如图1-8所示。

Proteus VSM中的整个电路分析是在ISIS原理图设 计模块下延续下来的，原理图中可以包含以下仿真 工具： 探针—— 直接布置在线路上，用于采集和测量电压 /电流信号； 电路激励—— 系统的多种激励信号源； 虚拟仪器—— 用于观测电路的运行状况； 曲线图表—— 用于分析电路的参数指标。 1. 仿真工具—— 激励源 DC：直流电压源。 Sine：正弦波发生器。 Pulse：脉冲发生器。
1.2 Proteus VSM仿真与分析
Proteus 软件的ISIS原理图设计界面同时还支持电 路仿真模式VSM(虚拟仿真模式)。当电路元件在调 用时，我们选用具有动画演示功能的器件或具有仿 真模型的器件，当电路连接完成无误后，直接运行 仿真按钮，即可实现声、光、动等逼真的效果，以 检验电路硬件及软件设计的对错，非常直观。 Proteus VSM有两种不同的仿真方式：交互式仿真 和基于图表的仿真。 交互式仿真—— 实时直观地反映电路设计的仿真结 果； 基于图表的仿真(ASF)—— 用来精确分析电路的各 种性能，如频率特性、噪声特性等。

图1-3 Proteus 激励源的可编辑格式示例
2. 仿真工具—— 虚拟仪器 虚拟示波器(OSCILLOSCOPE)。 逻辑分析仪(LOGIC ANALYSER)。 计数器、定时器(COUNTER TIMER)。 虚拟终端(VIRUAL TERMINAL)。 信号发生器(SIGNAL GENERATOR)。 模式发生器(PATTERN GENERATOR)。 交直流电压表和电流表(AC/DC voltmeters/ammeters)。 SPI调试器(SPI DEBUGGER)。 I2C调试器(I2C DEBUGGER)。 Proteus 的部分虚拟仪器(虚拟终端显示器、四通道 示波器和SPI、I2C调试器)

按照表1-1中的顺序来依次拾取元件。首先是充电电 容CAPACITOR，在图1-15中打开的元件对话框中， 在“Category”类中选中“Capacitors”电容类，在下 方的“Sub-category”(子类)中选中“Animated”(可 动画演示)，查询结果元件列表中只有一个元件，即 我们要找的CAPACITOR，如图1-15所示。双击元 件名，元件即被选入编辑界面的元件区中了，如图 1-16所示。如图单击一个元件后单击右下角的 “OK”，元件拾取后对话框关闭。连续取元件时不 要单击“OK”按钮，直接双击元件名可继续。 拾取元件对话框共分四部分，左侧从上到下分别为 直接查找时的名称输入、分类查找时的大类列表、 子类列表和生产厂家列表。中间为查到的元件
在弹出的对话框中选择“No”，选中“以后不再显 示此对话框”，关闭弹出提示。 本例所用到的元件清单如表1-1所示。

表1-1 例1的元件清单

用鼠标左键单击界面左侧预览窗口下面的“P”按钮， 如图1-14所示，弹出“Pick Devices”(元件拾取)对 话框，如图1-15所示。
图1-15 元件拾取对话框

Proteus 激励源的可编辑格式示例如图1-3所示。
图1-3 Proteus 激励源的可编辑格式示例
交互式仿真实例(741放大电路) 高级仿真(ASF)实例(741放大电路分析)如图 1-5所示。
3.
激励源 电压探针
虚拟仪器
图1-5
741放大电路分析
噪声分析：显示随频率变化的输出噪声和等效输入 噪声电压，并列出电路各部分所产生的噪声电压清 单。741放大电路的噪声分析如图1-6所示。 失真分析：用于确定由测试电路所引起的电平失真 的程度，失真分析图表用于显示随频率变化的二次 和三次谐波失真电平。741放大电路的失真分析如 图1-7所示。

实时显示系统输出结果
实时显示元器件 引脚电平
图1-8 微处理器交互仿真实例
单片机8051通过锁存器驱动液晶显示屏。单片机的 程序可通过Keil(支持汇编和C格式)编辑、编译成 “*.hex”后，直接用鼠标双击画面上的8051芯片， 把“*.hex”文件加入即可。如果程序无误，而且硬 件电路也连接正确，则单击原理图设计界面左下方 的仿真运行按钮，出现图1-8的仿真结果。其中，每 个芯片引脚还会通过红蓝两色的方点来表示此时的 引脚电平高低。红色表示高电平，蓝色表示低电平。 通过COMPIM串口仿真模型，可以实现虚拟仿真电 路与外部实际电路的双向通信，如图1-9所示。

1. 元件的拾取 在桌面上选择【开始】→【程序】→“Proteus 7 Professional”，单击蓝色图标“ISIS 7 Professional” 打开应用程序。ISIS Professional的编辑界面如图 1-14所示。
Hale Waihona Puke 图1-14 ISIS Professional的编辑界面
ISIS 7 Professional的元件拾取就是把元件从元件拾 取对话框中拾取到图形编辑界面的对象选择器中。 元件拾取共有两种办法。 (1) 按类别查找和拾取元件 元件通常以其英文名称或器件代号在库中存放。我 们在取一个元件时，首先要清楚它属于哪一大类， 然后还要知道它归属哪一子类，这样就缩小了查找 范围，然后在子类所列出的元件中逐个查找，根据 显示的元件符号、参数来判断是否找到了所需要的 元件。双击找到的元件名，该元件便拾取到编辑界 面中了。

原理图中的P1为虚拟串口，通过适当设置和引用， 可以直接实现模拟与实际电路一样的串行通信效果， 避免了涉及外围及与PC之间的通信无法实现的情况。 在Proteus中，虚拟元件及虚拟仪器的种类很多，我 们不必担心单片机与上位机之间的通信如何来仿真 的问题。

实际温度测量板
PC串行口 串行电缆

Exp：指数脉冲发生器。 SFFM：单频率调频波信号发生器。 Pwlin：任意分段线性脉冲信号发生器。 File：File信号发生器，数据来源于ASCII文件。 Audio：音频信号发生器，数据来源于wav文件。 DState：单稳态逻辑电平发生器。 DEdge：单边沿信号发生器。 DPulse：单周期数字脉冲发生器。 DClock：数字时钟信号发生器。 DPattern：模式信号发生器。 Proteus 激励源的可编辑格式示例如图1-3所示。
1. Proteus整体功能预览
Proteus软件和我们手头的其他电路设计仿真 软件最大的不同即它的功能不是单一的。它的强大 的元件库可以和任何电路设计软件相媲美；它的电 路仿真功能可以和Multisim相媲美，且独特的单片 机仿真功能是Multisim及其他任何仿真软件都不具 备的；它的PCB电路制版功能可以和Protel相媲美。 它的功能不但强大，而且每种功能都毫不逊于 Protel，是广大电子设计爱好者难得的一个工具软 件。

Proteus软件目前的最新版本为7.2，先按要求把软 件安装到计算机上，安装结束后，在桌面的“开始” 程序菜单中，单击运行原理图(ISIS 7 Professional) 或PCB (ARE 7 Professional)设计界面。ISIS 7 Professional在程序中的位置如图1-12所示。

图1-2 Proteus 设计流程

在图1-2中，最上面是一个基于单片机的应用电路原 理图，显示的画面正处于仿真运行状态。设计者可 以从Proteus原理图库中调用所需库元件，然后通过 合适连线即可。单片机内可通过单击单片机芯片加 入已编译好的十六进制程序文件，然后运行仿真即 可。中间图片是运用Proteus的PCB制版功能设计出 的电路板，可通过原理图生成网络表后设计布局而 成。最下面的图为根据设计的PCB加工而成的电路 板和安装焊接完成后的实际电路。可见，整个电路 从设计到实际电路制作完成，通过Proteus一个软件 即可完美实现。并且，它的仿真结果与实际误差很 小，非常适合电子设计爱好者和高校学生自学使用， 缩短了设计周期，降低了生产成本，提高了设计成 功率。
