热电偶分度表

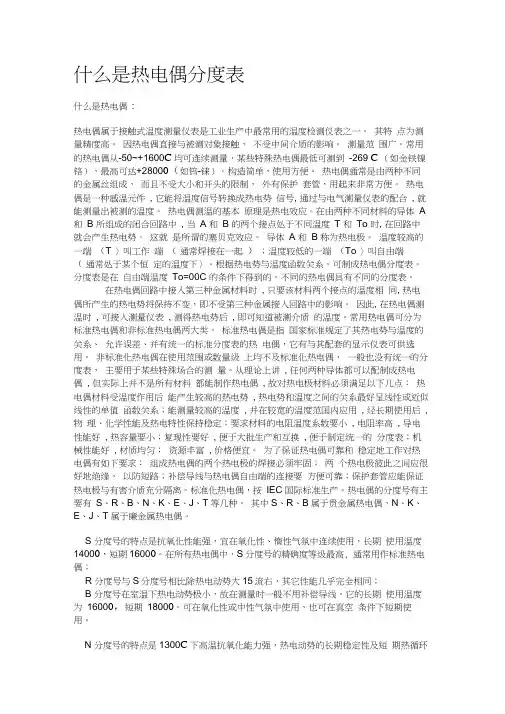

什么是热电偶分度表什么是热电偶:热电偶属于接触式温度测量仪表是工业生产中最常用的温度检测仪表之一。
其特点为测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
测量范围广。
常用的热电偶从-50~+1600C均可连续测量，某些特殊热电偶最低可测到-269 C （如金铁镍铬），最高可达+28000（如钨-铼）。
构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
热电偶是一种感温元件, 它能将温度信号转换成热电势信号, 通过与电气测量仪表的配合, 就能测量出被测的温度。
热电偶测温的基本原理是热电效应。
在由两种不同材料的导体A 和B 所组成的闭合回路中, 当A 和B 的两个接点处于不同温度T 和To 时, 在回路中就会产生热电势。
这就是所谓的塞贝克效应。
导体A 和B 称为热电极。
温度较高的一端（T 〉叫工作端（通常焊接在一起）；温度较低的一端（To 〉叫自由端（通常处于某个恒定的温度下〉。
根据热电势与温度函数关系。
可制成热电偶分度表。
分度表是在自由端温度To=00C 的条件下得到的。
不同的热电偶具有不同的分度表。
在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同, 热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。
因此, 在热电偶测温时, 可接入测量仪表, 测得热电势后, 即可知道被测介质的温度。
常用热电偶可分为标准热电偶和非标准热电偶两大类。
标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
从理论上讲, 任何两种导体都可以配制成热电偶, 但实际上并不是所有材料都能制作热电偶, 故对热电极材料必须满足以下几点：热电偶材料受温度作用后能产生较高的热电势, 热电势和温度之间的关系最好呈线性或近似线性的单值函数关系；能测量较高的温度, 并在较宽的温度范国内应用, 经长期使用后, 物理、化学性能及热电特性保持稳定；要求材料的电阻温度系数要小, 电阻率高, 导电性能好, 热容量要小；复现性要好, 便于大批生产和互换, 便于制定统一的分度表；机械性能好, 材质均匀；资源丰富, 价格便宜。
热电阻校验记录
热电偶、热电阻校验记录ZK-01
工程名称
吉牙凝析油管线收发球装置更换工程
工程编号
单位工程名称
仪表名称
热电阻
仪表型号
WZPB-54S
仪表位号
TT-3311
制造厂
安徽天康股份有限公司
准确度
±0.2％FS
出厂编号
1203023
测量范围
0-100℃
允许偏差
±(0.15+0.002|t|
分度号
Pt100
室温（℃）
100
100
100
100.00
99.99
0.01
0.01
0.02
138.51
138.51
138.51
138.50
0.01
0.01
0.02
校验记录
测试人：
年 月 日
班（组）长：
年 月 日
技术负责人：
年 月 日
说明：由施工单位填写。表内测试数据格中虚线上方填写摄氏温度值，虚线下方填写“mV”值或“Ω”值。
107.81
107.78
0.02
0.01
0.03
50
50
50
50.02
49.98
0.02
0.02
0.04
119.40
119.40
119.42
119.39
0.02
0.01
0.03
70
70
70
70.02
70.01
0.02
0.01
0.03
119.40
127.08
127.10
127.09
0.02
0.01
0.03
工程名称
吉牙凝析油管线收发球装置更换工程
工程编号
单位工程名称
仪表名称
热电阻
仪表型号
WZPB-54S
仪表位号
TT-3311
制造厂
安徽天康股份有限公司
准确度
±0.2％FS
出厂编号
1203023
测量范围
0-100℃
允许偏差
±(0.15+0.002|t|
分度号
Pt100
室温（℃）
100
100
100
100.00
99.99
0.01
0.01
0.02
138.51
138.51
138.51
138.50
0.01
0.01
0.02
校验记录
测试人：
年 月 日
班（组）长：
年 月 日
技术负责人：
年 月 日
说明：由施工单位填写。表内测试数据格中虚线上方填写摄氏温度值，虚线下方填写“mV”值或“Ω”值。
107.81
107.78
0.02
0.01
0.03
50
50
50
50.02
49.98
0.02
0.02
0.04
119.40
119.40
119.42
119.39
0.02
0.01
0.03
70
70
70
70.02
70.01
0.02
0.01
0.03
119.40
127.08
127.10
127.09
0.02
0.01
0.03

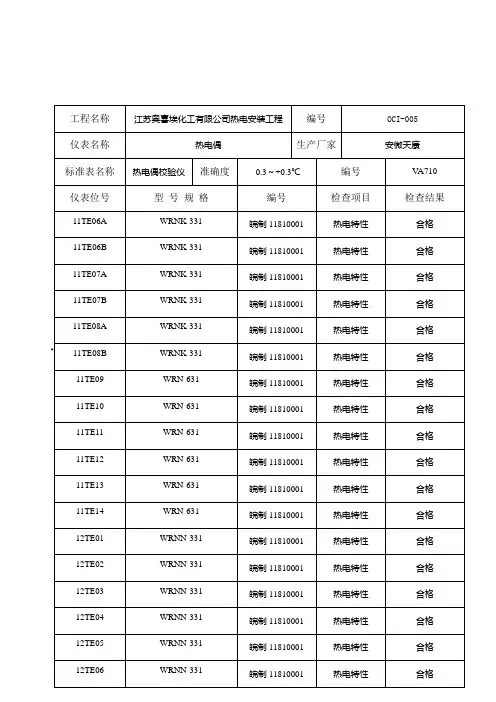

热电偶热电阻检验记录
检查项目
检查结果
12TE31
WRNN-430
皖制11810001
热电特性
合格
12TE32
WRNN-430
皖制11810001
热电特性
合格
12TE33
WRNN-430
皖制11810001
热电特性
合格
12TE34
WRNN-430
皖制11810001
热电特性
合格
12TE44
WRN-231
皖制11810001
热电特性
合格
11TE10
WRN-631
皖制11810001
热电特性
合格
11TE11
WRN-631
皖制11810001
热电特性
合格
11TE12
WRN-631
皖制11810001
热电特性
合格
11TE13
WRN-631
皖制11810001
热电特性
合格
11TE14
WRN-631
皖制11810001
热电特性
合格
皖制11810001
温度/电阻特性
合格
11TI02
WSS-511
皖制11810001
温度/电阻特性
合格
11TI03
WSS-511
皖制11810001
温度/电阻特性
合格
11TI04
WSS-511
皖制11810001
温度/电阻特性
合格
11TI05
WSS-511
皖制11810001
温度/电阻特性
合格
12TE27
编号
OCI-005-06
仪表名称
检查结果
12TE31
WRNN-430
皖制11810001
热电特性
合格
12TE32
WRNN-430
皖制11810001
热电特性
合格
12TE33
WRNN-430
皖制11810001
热电特性
合格
12TE34
WRNN-430
皖制11810001
热电特性
合格
12TE44
WRN-231
皖制11810001
热电特性
合格
11TE10
WRN-631
皖制11810001
热电特性
合格
11TE11
WRN-631
皖制11810001
热电特性
合格
11TE12
WRN-631
皖制11810001
热电特性
合格
11TE13
WRN-631
皖制11810001
热电特性
合格
11TE14
WRN-631
皖制11810001
热电特性
合格
皖制11810001
温度/电阻特性
合格
11TI02
WSS-511
皖制11810001
温度/电阻特性
合格
11TI03
WSS-511
皖制11810001
温度/电阻特性
合格
11TI04
WSS-511
皖制11810001
温度/电阻特性
合格
11TI05
WSS-511
皖制11810001
温度/电阻特性
合格
12TE27
编号
OCI-005-06
仪表名称
如何用万用表测量热电偶或者热电偶好坏

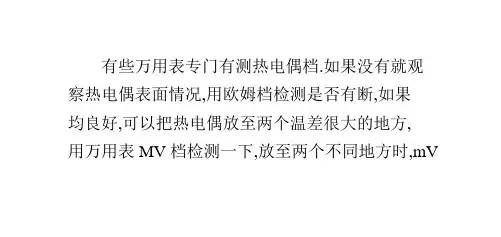

有些万用表专门有测热电偶档.如果没有就观 察热电偶表面情况,用欧姆档检测是否有断,如果 均良好,可以把热电偶放至两个温差很大的方, 用万用表 MV 档检测一下,放至两个不同地方时,mV
有明显不同(一般都难于测准),可以认为热电偶是 没问题的.热电阻只要放到两个温差明显的地方, 测量它的电阻值,对对分度表就知道好坏了.如果 要高精度确认,则要专门设备或送质监局等部门检
测了. 我们常用作温度检测的元件主要有 热电阻,热
0c68f5e 一体化温度变送器
电偶.它们共同的特点是用万用表测量两输出 端(有时是多端)是通的(虽然有一定的阻值),如果 开路必坏无疑,这是实际判断好坏时的第一步骤。 热电阻阻值是一定的,如 PT100 常温在 110 欧左
所以同时也可以从护套中抽出来做外观检查。真正 要检查，就要用标准热电偶，来比较、测量它输出 的毫伏值了。这就要请搞计量的人员来做了。
0c68f5e 一体化温度变送器
右,CU50 常温在 55 欧上下。热电偶输出的是电压 值,在一定温度下会输出一般为几至几十毫伏的电 压信号,可用万用表的电压档来测量。热电偶输出 电压只有几 mV,看万用表精度。数字万用表可粗测，
0c68f5e 一体化温度变送器
判断好坏。热电偶的输出是毫伏级的，用万用表检 测他的输出不太可能，但是可以测量它的通断。在 大多数情况下，只要电偶部分（在两根线的交点熔 接处）是通的，没氧化，没坏，一般是没问题的。
有明显不同(一般都难于测准),可以认为热电偶是 没问题的.热电阻只要放到两个温差明显的地方, 测量它的电阻值,对对分度表就知道好坏了.如果 要高精度确认,则要专门设备或送质监局等部门检
测了. 我们常用作温度检测的元件主要有 热电阻,热
0c68f5e 一体化温度变送器
电偶.它们共同的特点是用万用表测量两输出 端(有时是多端)是通的(虽然有一定的阻值),如果 开路必坏无疑,这是实际判断好坏时的第一步骤。 热电阻阻值是一定的,如 PT100 常温在 110 欧左
所以同时也可以从护套中抽出来做外观检查。真正 要检查，就要用标准热电偶，来比较、测量它输出 的毫伏值了。这就要请搞计量的人员来做了。
0c68f5e 一体化温度变送器
右,CU50 常温在 55 欧上下。热电偶输出的是电压 值,在一定温度下会输出一般为几至几十毫伏的电 压信号,可用万用表的电压档来测量。热电偶输出 电压只有几 mV,看万用表精度。数字万用表可粗测，
0c68f5e 一体化温度变送器
判断好坏。热电偶的输出是毫伏级的，用万用表检 测他的输出不太可能，但是可以测量它的通断。在 大多数情况下，只要电偶部分（在两根线的交点熔 接处）是通的，没氧化，没坏，一般是没问题的。
热电偶、热电阻调校记录
调校结论
符合A级要求，该热电阻合格
备注：
调试人员调试人员

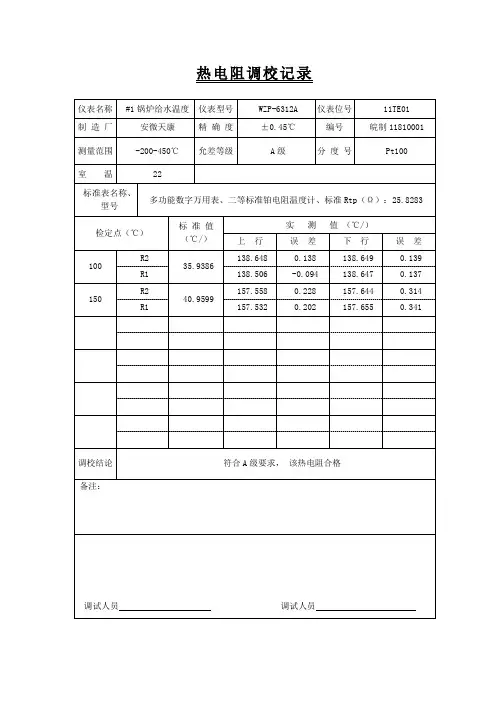

热电阻调校记录
仪表名称
#1锅炉引风机进口烟气温度
仪表型号
WZP-230
仪表位号
12TE35
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级
分度号
Pt100
室温
22
标准表名称、
型号
多功能数字万用表、二等标准铂电阻温度计、标准Rtp（Ω）：25.8283
调校结论
符合A级要求，该热电阻合格
备注：
调试人员调试人员
热电阻调校记录
仪表名称
#1锅炉一次风机出口风温（右侧）
仪表型号
WZP-230
仪表位号
12TE37
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级
分度号
Pt100
室温
22
标准表名称、
型号
多功能数字万用表、二等标准铂电阻温度计、标准Rtp（Ω）：25.8283
调校结论
符合A级要求，该热电阻合格
备注：
调试人员调试人员
热电阻调校记录
仪表名称
#1锅炉吊挂管出口集箱左侧温度
仪表型号
WZP-6312A
仪表位号
11TE04
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级
符合A级要求，该热电阻合格
备注：
调试人员调试人员
热电阻调校记录
仪表名称
#1锅炉引风机进口烟气温度
仪表型号
WZP-230
仪表位号
12TE35
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级
分度号
Pt100
室温
22
标准表名称、
型号
多功能数字万用表、二等标准铂电阻温度计、标准Rtp（Ω）：25.8283
调校结论
符合A级要求，该热电阻合格
备注：
调试人员调试人员
热电阻调校记录
仪表名称
#1锅炉一次风机出口风温（右侧）
仪表型号
WZP-230
仪表位号
12TE37
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级
分度号
Pt100
室温
22
标准表名称、
型号
多功能数字万用表、二等标准铂电阻温度计、标准Rtp（Ω）：25.8283
调校结论
符合A级要求，该热电阻合格
备注：
调试人员调试人员
热电阻调校记录
仪表名称
#1锅炉吊挂管出口集箱左侧温度
仪表型号
WZP-6312A
仪表位号
11TE04
制造厂
安微天康
精确度
±0.45℃
编号
皖制11810001
测量范围
-200-450℃
允差等级
A级

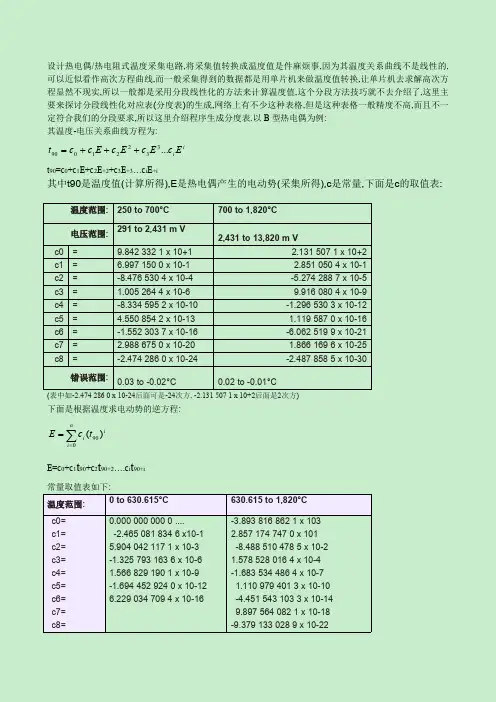

热电偶与热电阻的分度表计算
(表中如-2.474 286 0 x 10-24后面可是-24次方, -2.131 507 1 x 10+2后面是2次方)
下面是根据温度求电动势的逆方程:
E ci (t 90 ) i
i 0
n
E=c0+c1t90+c2t90+2….cit90+i 常量取值表如下: 温度范围: c0= c1= c2= c3= c4= c5= c6= c7= c8= 0 to 630.615°C 0.000 000 000 0 .... -2.465 081 834 6 x10-1 5.904 042 117 1 x 10-3 -1.325 793 163 6 x 10-6 1.566 829 190 1 x 10-9 -1.694 452 924 0 x 10-12 6.229 034 709 4 x 10-16 630.615 to 1,820°C -3.893 816 862 1 x 103 2.857 174 747 0 x 101 -8.488 510 478 5 x 10-2 1.578 528 016 4 x 10-4 -1.683 534 486 4 x 10-7 1.110 979 401 3 x 10-10 -4.451 543 103 3 x 10-14 9.897 564 082 1 x 10-18 -9.379 133 028 9 x 10-22
-12 -3
. B = -5.775 x 10
-7,那个-3是-3次方)
程序实现就略了,通过该公式开可以计算分段误差. 上面的程序在 Linux 下编译运行通过.其他类型的那些个公式可以在网上找到,曾经想做个小软件,用 Qt 写个 界面,计算 8 种热电偶和几种热电阻的分度表,可以设置精度自动分段,可惜没时间.
热敏电阻和热电偶的温度特性测量
热敏电阻和热电偶的温度特性研究(FB203型多档恒流智能控温实验仪)热敏电阻是阻值对温度变化非常敏感的一种半导体电阻，它有负温度系数和正温度系数两种，负温度系数它的电阻率随着温度的升高而急剧下降（一般是按指数规律），而正温度系数电阻率随着温度的升高而急剧升高（一般是按指数规律），金属的电阻率则是随温度的升高而缓慢地上升。
热敏电阻对于温度的反应要比金属电阻灵敏得多，热敏电阻的体积也可以做得很小，用它来制成的半导体温度计，已广泛地使用在自动控制和科学仪器中，并在物理、化学和生物学研究等方面得到了广泛的应用。
【实验目的】1．研究热敏电阻、铜电阻；铂电阻、热电偶的温度特性。
2．掌握利用直流单臂电桥与控温实验仪测量热敏元件在不同温度下电阻值的方法。
【实验原理】温度传感器是利用一些金属、半导体等材料与温度相关的特性制成的。
常用的温度传感器的类型、测温范围和特点各不相同，本实验将通过测量几种常用的温度传感器的特征物理量随温度的变化，来了解这些温度传感器的工作原理。
1．热敏电阻温度特性原理：在一定的温度范围内，半导体的电阻率ρ和温度T 之间有如下关系：/1B TAe ρ= （1） 式中1A 和B 是与材料物理性质有关的常数，T 为绝对温度。
对于截面均匀的热敏电阻，其阻值T R 可用下式表示：T lR Sρ= （2） 式中T R 的单位为Ω，ρ的单位为cm Ω，l 为两电极间的距离，单位为cm ，S 为电阻的横截面积，单位为2cm 。
将（1）式代入（2）式，令1l A A S=，于是可得：/B TT R Ae = （3）对一定的电阻而言，A 和B 均为常数。
对（3）式两边取对数，则有：1l n l n T R B A T=+ （4）T R ln 与T1成线性关系，在实验中测得各个温度T 的T R 值后，即可通过作图求出B 和A 值，代入（3）式，即可得到T R 的表达式。
式中T R 为在温度)K (T 时的电阻值)(Ω，A 为在某温度时的电阻值)(Ω，B 为常数)K (，其值与半导体材料的成分和制造方法有关。

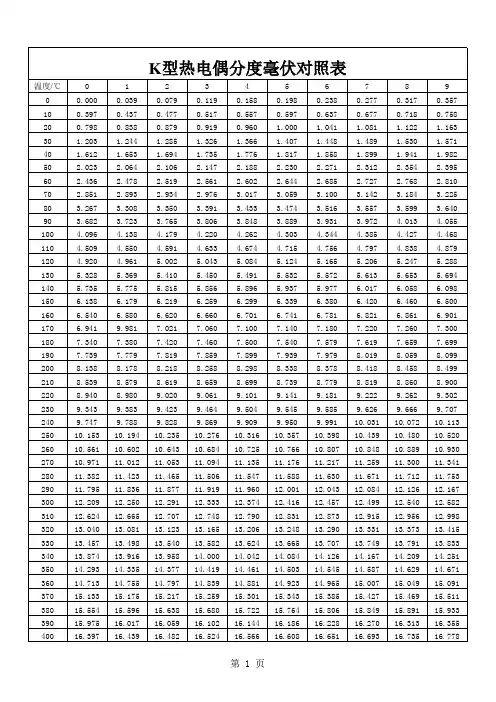

热电偶毫伏热电阻阻值对照表
7 0.277 0.677 1.081 1.489 1.899 2.312 2.727 3.142 3.557 3.972 4.385 4.797 5.206 5.613 6.017 6.420 6.821 7.220 7.619 8.019 8.418 8.819 9.222 9.626 10.031 10.439 10.848 11.259 11.671 12.084 12.499 12.915 13.331 13.749 14.167 14.587 15.007 15.427 15.849 16.270 16.693
5 0.198 0.597 1.000 1.407 1.817 2.230 2.644 3.059 3.474 3.889 4.303 4.715 5.124 5.532 5.937 6.339 6.741 7.140 7.540 7.939 8.338 8.739 9.141 9.545 9.950 10.357 10.766 11.176 11.588 12.001 12.416 12.831 13.248 13.665 14.084 14.503 14.923 15.343 15.764 16.186 16.608
2 0.079 0.477 0.879 1.285 1.694 2.106 2.519 2.934 3.350 3.765 4.179 4.591 5.002 5.410 5.815 6.219 6.620 7.021 7.420 7.819 8.218 8.619 9.020 9.423 9.828 10.235 10.643 11.053 11.465 11.877 12.291 12.707 13.123 13.540 13.958 14.377 14.797 15.217 15.638 16.059 16.482
热电偶热电阻检查记录样表
调校人：
日期：年月日
专业工程师：
日期：年月日
质量检查员：
日期：年月
日
SH/T3543-G605
热电偶/热电阻检查记录
工程名称：
单元名称：
标准表表名称/编号/精度
名称
位号
型号
出厂编号
精确度
（级）
测量范围
（℃）
分度号
插入深度
（mm）
绝缘
通断
检查
结果
隔爆热电阻
TE-2251/1~3
N-WRKK-041-Z
B
0-429
K
600
合格
合格
合格
隔爆热电阻
TE-2231/1
N-WRKK-331
B
0-424
K
1350
合格
合格
合格
隔爆热电阻
TE-2233/1
N-WRKK-331
B
0-425
K
1350
合格
合格
合格
隔爆热电阻
TE-2236/1
N-WRKK-331
B
0-426
K
1350
合格
合格
合格
隔爆热电阻
TE-2238/1
TE-2171/2
M-WRKK-730-J
B
0-70
K
300
合格
合格
合格
隔爆热电阻
TE-2171/3
M-WRKK-730-J
B
0-70
K
300
合格
合格
合格
隔爆热电阻
TE-2229
M-WRKK-730-J
B
0-423
K
日期：年月日
专业工程师：
日期：年月日
质量检查员：
日期：年月
日
SH/T3543-G605
热电偶/热电阻检查记录
工程名称：
单元名称：
标准表表名称/编号/精度
名称
位号
型号
出厂编号
精确度
（级）
测量范围
（℃）
分度号
插入深度
（mm）
绝缘
通断
检查
结果
隔爆热电阻
TE-2251/1~3
N-WRKK-041-Z
B
0-429
K
600
合格
合格
合格
隔爆热电阻
TE-2231/1
N-WRKK-331
B
0-424
K
1350
合格
合格
合格
隔爆热电阻
TE-2233/1
N-WRKK-331
B
0-425
K
1350
合格
合格
合格
隔爆热电阻
TE-2236/1
N-WRKK-331
B
0-426
K
1350
合格
合格
合格
隔爆热电阻
TE-2238/1
TE-2171/2
M-WRKK-730-J
B
0-70
K
300
合格
合格
合格
隔爆热电阻
TE-2171/3
M-WRKK-730-J
B
0-70
K
300
合格
合格
合格
隔爆热电阻
TE-2229
M-WRKK-730-J
B
0-423
K
热电偶与热电阻

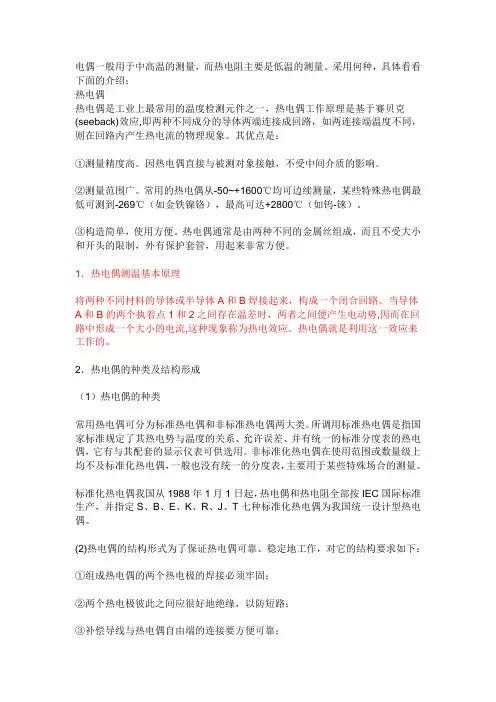

电偶一般用于中高温的测量，而热电阻主要是低温的测量。
采用何种，具体看看下面的介绍：热电偶热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。
其优点是：①测量精度高。
因热电偶直接与被测对象接触，不受中间介质的影响。
②测量范围广。
常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
③构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
1．热电偶测温基本原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。
当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流,这种现象称为热电效应。
热电偶就是利用这一效应来工作的。
2．热电偶的种类及结构形成（1）热电偶的种类常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
(2)热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：①组成热电偶的两个热电极的焊接必须牢固；②两个热电极彼此之间应很好地绝缘，以防短路；③补偿导线与热电偶自由端的连接要方便可靠；④保护套管应能保证热电极与有害介质充分隔离。
3．热电偶冷端的温度补偿由于热电偶的材料一般都比较贵重（特别是采用贵金属时），而测温点到仪表的距离都很远，为了节省热电偶材料，降低成本，通常采用补偿导线把热电偶的冷端（自由端）延伸到温度比较稳定的控制室内，连接到仪表端子上。

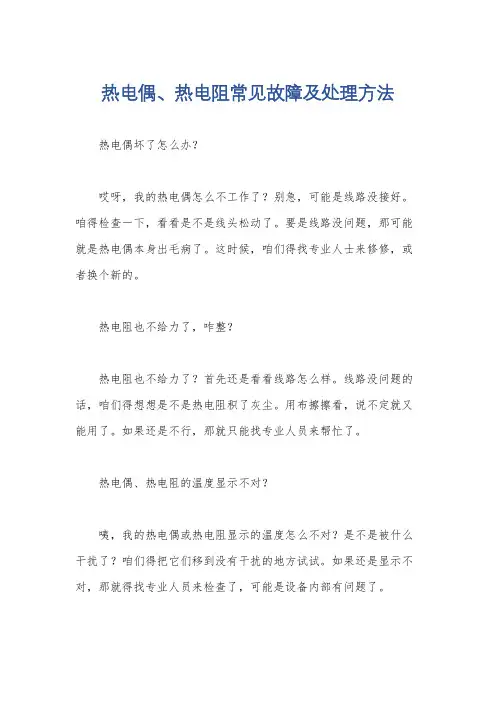

热电偶、热电阻常见故障及处理方法
热电偶、热电阻常见故障及处理方法
热电偶坏了怎么办？
哎呀，我的热电偶怎么不工作了？别急，可能是线路没接好。
咱得检查一下，看看是不是线头松动了。
要是线路没问题，那可能就是热电偶本身出毛病了。
这时候，咱们得找专业人士来修修，或者换个新的。
热电阻也不给力了，咋整？
热电阻也不给力了？首先还是看看线路怎么样。
线路没问题的话，咱们得想想是不是热电阻积了灰尘。
用布擦擦看，说不定就又能用了。
如果还是不行，那就只能找专业人员来帮忙了。
热电偶、热电阻的温度显示不对？
咦，我的热电偶或热电阻显示的温度怎么不对？是不是被什么干扰了？咱们得把它们移到没有干扰的地方试试。
如果还是显示不对，那就得找专业人员来检查了，可能是设备内部有问题了。
用热电偶、热电阻要注意安全！
使用热电偶、热电阻可得注意安全哦！千万别随便拆卸它们，
也别把它们放在水里或潮湿的地方，不然可能会坏掉或者发生危险。
如果遇到自己解决不了的问题，一定要记得找专业人员帮忙！
总之，热电偶、热电阻虽然有时会出点小问题，但只要我们处
理得当，它们就能继续为我们服务啦！记得定期检查一下，保持它
们的好状态哦！。
仪表校验单填写
仪表安装工程施工用表
SH/T 3543－2007
序号
名
称
F.1 变送器/转换器调校记录 F.2 调节器调校记录（一） F.3 调节器调校记录（二） F.4 调节阀/执行器/开关阀调校记录 F.5 指示/记录仪调校记录 F.6 热电偶/热电阻检查记录
F.7 物位仪表调校记录 F.8 计算器调校记录
F.9 积算器调校记录 F.10 安全栅/分配器/选择器调校记录 F.11 就地指示仪调校记录（直读式压力计/温度计） F.12 工艺开关调校记录 F.13 分析仪调校记录 F.14 节流装置安装检查记录
专业工程师： 年 月 日 日期：
质量检查员： 年 月 日 日期：
年月日
141
SH/T 3543－2007
SH/T3543－G602－2
调节器调校记录 （二）
工程名称： 单元名称：
仪表名称
仪表型号
制 造厂
精确度
刻度范围
允许误差
输入
输出
标准表名称/编号/精度
P= 给定
控制点调校
T1=
TD=
测量
输出
偏差
标准表名称/编号/精度
名
称
位号
就地指示仪调校记录
（直读式压力计、温度计）
工程名称： 单元名称：
型号
编号
测量范围 精确度 允许误差
（
） (级) （ ）
最大误差 （）
最大回差 （）
调校结果
备注： 调校人： 日期：
专业工程师： 年 月 日 日期：
质量检查员： 年 月 日 日期：
年月日
SH/T3543－G611
动作值 (
)
走纸打印机构检查
SH/T 3543－2007
序号
名
称
F.1 变送器/转换器调校记录 F.2 调节器调校记录（一） F.3 调节器调校记录（二） F.4 调节阀/执行器/开关阀调校记录 F.5 指示/记录仪调校记录 F.6 热电偶/热电阻检查记录
F.7 物位仪表调校记录 F.8 计算器调校记录
F.9 积算器调校记录 F.10 安全栅/分配器/选择器调校记录 F.11 就地指示仪调校记录（直读式压力计/温度计） F.12 工艺开关调校记录 F.13 分析仪调校记录 F.14 节流装置安装检查记录
专业工程师： 年 月 日 日期：
质量检查员： 年 月 日 日期：
年月日
141
SH/T 3543－2007
SH/T3543－G602－2
调节器调校记录 （二）
工程名称： 单元名称：
仪表名称
仪表型号
制 造厂
精确度
刻度范围
允许误差
输入
输出
标准表名称/编号/精度
P= 给定
控制点调校
T1=
TD=
测量
输出
偏差
标准表名称/编号/精度
名
称
位号
就地指示仪调校记录
（直读式压力计、温度计）
工程名称： 单元名称：
型号
编号
测量范围 精确度 允许误差
（
） (级) （ ）
最大误差 （）
最大回差 （）
调校结果
备注： 调校人： 日期：
专业工程师： 年 月 日 日期：
质量检查员： 年 月 日 日期：
年月日
SH/T3543－G611
动作值 (
)
走纸打印机构检查
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-429 0-424 0-425 0-426 0-426 0-427 0-428 0-428 0-428 0-424 0-425 0-426 0-426
分度号
K K K K K K K K K K K K K
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
插入深度 （ mm）
400 600 600 600 600 600 600 600 600 600 600 600 600
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
TE-2241/2 TE-2243/2 TE-2245/2 TE-2248/2 TE-2231/3 TE-2233/3 TE-2236/3 TE-2238/3 TE-2241/3 TE-2243/3
N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-374 0-402 0-412 0-425 0-425 0-426 0-426 0-426 0-427 0-425 0-428 0-425 0-429
分度号
K K K K K K K K K K K K K
隔爆热电阻 TE-2281
WRKK-4G40
隔爆热电阻 TE-2282
WRKK-4G40
隔爆热电阻 TE-2283
WWRRKKKK--44GG4400
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-45 0-45 0-70 0-70 0-423 0-429 400-1000 400-1000 400-1000 500-1000 0-94 0-134 0-135
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
200 200 170 300 220 300 250 250 300 200 200 170 300
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
年 月 日 日期：ຫໍສະໝຸດ 年 月 日 日期：通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
隔爆热电阻 隔爆热电阻
TE-2245/3 TE-2248/3
N-WRKK-331 N-WRKK-331
隔爆热电阻
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-427 0-428 0-428 0-428 0-424 0-425 0-426 0-426 0-427 0-428 0-428 0-428
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 TE-2284
WRKK-4G40
隔爆热电阻 TE-2230 N-WRKK-041-Z
隔爆热电阻 TE-2232/1~3 N-WRKK-041-Z
隔爆热电阻 TE-2234 N-WRKK-041-Z
隔爆热电阻 TE-2235 N-WRKK-041-Z
隔爆热电阻 TE-2237/1~3 N-WRKK-041-Z
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 TE-2251/1~3 N-WRKK-041-Z 隔爆热电阻 TE-2231/1 N-WRKK-331 隔爆热电阻 TE-2233/1 N-WRKK-331 隔爆热电阻 TE-2236/1 N-WRKK-331 隔爆热电阻 TE-2238/1 N-WRKK-331 隔爆热电阻 TE-2241/1 N-WRKK-331 隔爆热电阻 TE-2243/1 N-WRKK-331 隔爆热电阻 TE-2245/1 N-WRKK-331 隔爆热电阻 TE-2248/1 N-WRKK-331 隔爆热电阻 TE-2231/2 N-WRKK-331 隔爆热电阻 TE-2233/2 N-WRKK-331 隔爆热电阻 TE-2236/2 N-WRKK-331 隔爆热电阻 TE-2238/2 N-WRKK-331
插入深度 （ mm）
600 1350 1350 1350 1350 1350 1350 1350 1350 1050 1050 1050 1050
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
TE-2170/2 M-WRKK-730-J TE-2170/3 M-WRKK-730-J TE-2171/2 M-WRKK-730-J TE-2171/3 M-WRKK-730-J TE-2229 M-WRKK-730-J TE-2252 M-WRKK-730-J TE-2273/1 H-WRKK-4H40 TE-2273/2 H-WRKK-4H40 TE-2275 H-WRKK-4H40 TE-2276 H-WRKK-4H40
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
300 300 300 300 250 300 800 800 600 400 400 400 400
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
隔爆热电阻 TE-2239 N-WRKK-041-Z
隔爆热电阻 TE-2240 N-WRKK-041-Z
隔爆热电阻 TE-2242/1~3 N-WRKK-041-Z
隔爆热电阻 TE-2244 N-WRKK-041-Z
隔爆热电阻 TE-2246/1~3 N-WRKK-041-Z 隔爆热电阻 TE-2249 N-WRKK-041-Z 隔爆热电阻 TE-2250/1~3 N-WRKK-041-Z
WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240
隔爆热电阻
TE-2289
WRKK-240
隔爆热电阻 TE-2287/2287A H-WRKK2-240
隔爆热电阻
TE-2166
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
TE-2112 TE-2113 TE-2207 TE-2216 TE-2225 TE-2272 TE-2285/1 TE-2285/1 TE-2286 TE-2288
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-429 0-424 0-425 0-426 0-426 0-427 0-428 0-428 0-428 0-424 0-425 0-426 0-426
分度号
K K K K K K K K K K K K K
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
插入深度 （ mm）
400 600 600 600 600 600 600 600 600 600 600 600 600
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
TE-2241/2 TE-2243/2 TE-2245/2 TE-2248/2 TE-2231/3 TE-2233/3 TE-2236/3 TE-2238/3 TE-2241/3 TE-2243/3
N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331 N-WRKK-331
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-374 0-402 0-412 0-425 0-425 0-426 0-426 0-426 0-427 0-425 0-428 0-425 0-429
分度号
K K K K K K K K K K K K K
隔爆热电阻 TE-2281
WRKK-4G40
隔爆热电阻 TE-2282
WRKK-4G40
隔爆热电阻 TE-2283
WWRRKKKK--44GG4400
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-45 0-45 0-70 0-70 0-423 0-429 400-1000 400-1000 400-1000 500-1000 0-94 0-134 0-135
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
200 200 170 300 220 300 250 250 300 200 200 170 300
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
年 月 日 日期：ຫໍສະໝຸດ 年 月 日 日期：通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
隔爆热电阻 隔爆热电阻
TE-2245/3 TE-2248/3
N-WRKK-331 N-WRKK-331
隔爆热电阻
注：接壳型热偶不做绝缘检查。
调校人：
出厂编号
精确度 （级）
B B B B B B B B B B B B B
测量范围 （℃） 0-427 0-428 0-428 0-428 0-424 0-425 0-426 0-426 0-427 0-428 0-428 0-428
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 TE-2284
WRKK-4G40
隔爆热电阻 TE-2230 N-WRKK-041-Z
隔爆热电阻 TE-2232/1~3 N-WRKK-041-Z
隔爆热电阻 TE-2234 N-WRKK-041-Z
隔爆热电阻 TE-2235 N-WRKK-041-Z
隔爆热电阻 TE-2237/1~3 N-WRKK-041-Z
检查 结果 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
年月日
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 TE-2251/1~3 N-WRKK-041-Z 隔爆热电阻 TE-2231/1 N-WRKK-331 隔爆热电阻 TE-2233/1 N-WRKK-331 隔爆热电阻 TE-2236/1 N-WRKK-331 隔爆热电阻 TE-2238/1 N-WRKK-331 隔爆热电阻 TE-2241/1 N-WRKK-331 隔爆热电阻 TE-2243/1 N-WRKK-331 隔爆热电阻 TE-2245/1 N-WRKK-331 隔爆热电阻 TE-2248/1 N-WRKK-331 隔爆热电阻 TE-2231/2 N-WRKK-331 隔爆热电阻 TE-2233/2 N-WRKK-331 隔爆热电阻 TE-2236/2 N-WRKK-331 隔爆热电阻 TE-2238/2 N-WRKK-331
插入深度 （ mm）
600 1350 1350 1350 1350 1350 1350 1350 1350 1050 1050 1050 1050
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
年 月 日 日期：
通断
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
TE-2170/2 M-WRKK-730-J TE-2170/3 M-WRKK-730-J TE-2171/2 M-WRKK-730-J TE-2171/3 M-WRKK-730-J TE-2229 M-WRKK-730-J TE-2252 M-WRKK-730-J TE-2273/1 H-WRKK-4H40 TE-2273/2 H-WRKK-4H40 TE-2275 H-WRKK-4H40 TE-2276 H-WRKK-4H40
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
300 300 300 300 250 300 800 800 600 400 400 400 400
绝缘
合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格 合格
专业工程师：
质量检查员：
日期：
年 月 日 日期：
隔爆热电阻 TE-2239 N-WRKK-041-Z
隔爆热电阻 TE-2240 N-WRKK-041-Z
隔爆热电阻 TE-2242/1~3 N-WRKK-041-Z
隔爆热电阻 TE-2244 N-WRKK-041-Z
隔爆热电阻 TE-2246/1~3 N-WRKK-041-Z 隔爆热电阻 TE-2249 N-WRKK-041-Z 隔爆热电阻 TE-2250/1~3 N-WRKK-041-Z
WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240 WRKK-240
隔爆热电阻
TE-2289
WRKK-240
隔爆热电阻 TE-2287/2287A H-WRKK2-240
隔爆热电阻
TE-2166
SH/T 3543-G605
热电偶/ 热电阻检查记录
工程名称： 单元名称：
标准表表名称 / 编号 / 精度
名称
位号
型号
隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻 隔爆热电阻
TE-2112 TE-2113 TE-2207 TE-2216 TE-2225 TE-2272 TE-2285/1 TE-2285/1 TE-2286 TE-2288
分度号
K K K K K K K K K K K K K
插入深度 （ mm）
1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050 1050
