物理天线知识点总结一、天线的分类天线可以根据它的结构、工作频率、工作方式等不同特征进行分类。
根据天线的结构，天线可以分为线性天线、面状天线、体状天线等。
根据天线的工作频率，天线可以分为超高频天线、甚高频天线、高频天线等。
根据天线的工作方式，天线可以分为接收天线、发射天线、双工天线等。
此外，根据天线的工作原理，天线还可以分为定向天线、全向天线等。
二、天线的工作原理天线是通过改变电流和电压的分布来产生电磁波。
当电流通过天线时，会在天线上产生一个电磁场。
这个电磁场会向周围空间辐射出去，形成电磁波。
同时，当有外界的电磁波作用在天线上时，天线也会感应出电流和电压。
这样，天线在电磁波的发射和接收中发挥作用。
三、天线的设计方法天线的设计是一个复杂的过程，需要考虑多种因素，包括天线的工作频率、方向性、增益、波束宽度、阻抗匹配等。
在天线的设计中，通常需要用到一些工具，如天线模拟软件、电磁场仿真软件等。
天线的设计方法包括复合结构天线的设计、微带天线的设计、阵列天线的设计等。
这些设计方法大大提高了天线的工作性能和可靠性。
四、天线的性能分析天线的性能分析是对天线的工作性能进行评估和优化的过程。
通过对天线的参数和特性进行测试和分析，可以了解天线的工作状况和性能指标，为天线的改进和优化提供依据。
常用的天线性能分析方法包括天线参数测量、天线阻抗匹配、波束宽度测量等。
五、天线的应用天线在无线通信、雷达、卫星通信、电视广播等领域中有着广泛的应用。
在无线通信系统中，天线是信息传输的关键设备，它的工作性能直接影响到通信系统的稳定性和可靠性。
在雷达系统中，天线是用来发射和接收雷达信号，它的性能直接影响到雷达的探测性能和分辨率。
在卫星通信系统中，天线是用来与卫星间进行通信，它的性能直接影响到卫星通信的质量和覆盖范围。
在电视广播系统中，天线是用来接收广播信号的，它的性能直接影响到电视节目的清晰度和稳定性。
总结：物理天线是无线通信和雷达系统中不可或缺的重要组成部分。
天线基本知识（快速⼊门）天线基本知识6.1 天线6.1.1 天线的作⽤与地位⽆线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。
电磁波到达接收地点后，由天线接下来（仅仅接收很⼩很⼩⼀部分功率），并通过馈线送到⽆线电接收机。
可见，天线是发射和接收电磁波的⼀个重要的⽆线电设备，没有天线也就没有⽆线电通信。
天线品种繁多，以供不同频率、不同⽤途、不同场合、不同要求等不同情况下使⽤。
对于众多品种的天线，进⾏适当的分类是必要的：按⽤途分类，可分为通信天线、电视天线、雷达天线等；按⼯作频段分类，可分为短波天线、超短波天线、微波天线等；按⽅向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、⾯状天线等；等等分类。
6.1.2 对称振⼦对称振⼦是⼀种经典的、迄今为⽌使⽤最⼴泛的天线，单个半波对称振⼦可简单地单独⽴地使⽤或⽤作为抛物⾯天线的馈源，也可采⽤多个半波对称振⼦组成天线阵。
两臂长度相等的振⼦叫做对称振⼦。
每臂长度为四分之⼀波长、全长为⼆分之⼀波长的振⼦，称半波对称振⼦, 见图1.2 a 。
另外，还有⼀种异型半波对称振⼦，可看成是将全波对称振⼦折合成⼀个窄长的矩形框，并把全波对称振⼦的两个端点相叠，这个窄长的矩形框称为折合振⼦，注意，折合振⼦的长度也是为⼆分之⼀波长，故称为半波折合振⼦, 见图1.2 b 。
6.1.3 天线⽅向性的讨论1 天线⽅向性发射天线的基本功能之⼀是把从馈线取得的能量向周围空间辐射出去，基本功能之⼆是把⼤部分能量朝所需的⽅向辐射。
垂直放置的半波对称振⼦具有平放的“⾯包圈” 形的⽴体⽅向图（图1.3.1 a）。
⽴体⽅向图虽然⽴体感强，但绘制困难，图1.3.1 b 与图1.3.1 c 给出了它的两个主平⾯⽅向图，平⾯⽅向图描述天线在某指定平⾯上的⽅向性。
从图1.3.1 b 可以看出，在振⼦的轴线⽅向上辐射为零，最⼤辐射⽅向在⽔平⾯上；⽽从图1.3.1 c 可以看出，在⽔平⾯上各个⽅向上的辐射⼀样⼤。
天线的基础知识(2009-05-17 22:14:38)1 天线工作原理及作用是什么？天线作为无线通信不可缺少的一部分，其基本功能是辐射和接收无线电波。
发射时，把高频电流转换为电磁波；接收时，把电滋波转换为高频电流。
2 天线有多少种类？天线品种繁多，主要有下列几种分类方式：按用途可分为基地台天线（base station antenna）和移动台天线（mobile portable antennas），还有就是手持对讲机用的天线（handhold transceiver antennas)。
基地电台俗称棒子天线；车载天线俗称苗子；手台天线由于绝大部分是橡胶外皮的因此俗称橡胶天线或橡胶棒儿。
按工作频段可划分为超长波、长波、中波、短波、超短波和微波。
按其方向可划分为全向和定向天线。
3 如何选择天线？天线作为通信系统的重要组成部分，其性能的好坏直接影响通信系统的指标，用户在选择天线时必须首先注重其性能。
具体说有两个方面，第一选择天线类型；第二选择天线的电气性能。
选择天线类型的意义是：所选天线的方向图是否符合系统设计中电波覆盖的要求；选择天线电气性能的要求是：选择天线的频率带宽、增益、额定功率等电气指标是否符合系统设计要求。
因此，用户在选择天线时最好向厂家联系咨询或在往上对比分析其技术指标。
4 什么是天线的增益？增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。
增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远，一般基地台天线采用高增益天线，移动台天线采用低增益天线。
5 什么是电压驻波比？天线输入阻抗和馈线的特性阻抗不一致时，产生的反射波和入射波在馈线上叠加形成的磁波，其相邻电压的最大值和最小值之比是电压驻波比，它是检验馈线传输效率的依据，电压驻波比小于1.5，在工作频点的电压驻波比小于1.2，电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

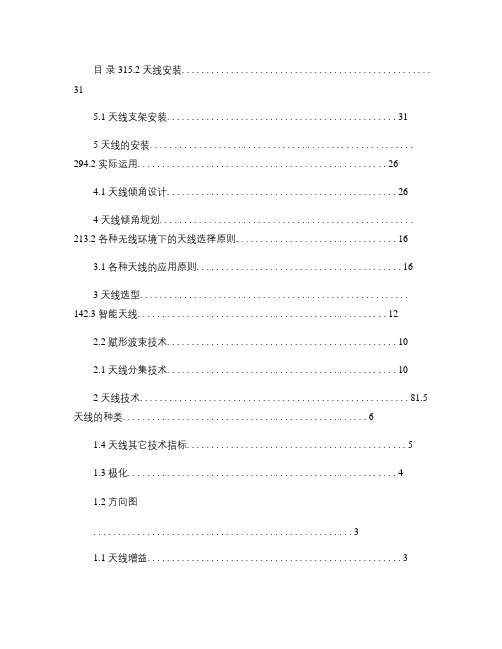

目录315.2 天线安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .315.1 天线支架安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 315 天线的安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 294.2 实际运用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264.1 天线倾角设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264 天线倾角规划. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 213.2 各种无线环境下的天线选择原则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163.1 各种天线的应用原则. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163 天线选型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142.3 智能天线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122.2 赋形波束技术. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102.1 天线分集技术. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102 天线技术. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81.5 天线的种类. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61.4 天线其它技术指标. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51.3 极化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 方向图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 天线增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 天线基础知识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2天线知识. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目录天线知识天线知识概要说明在无线通信系统中，与外界传播媒介接口是天线系统。
天线知识点总结天线是电子设备中最基本的元件之一，它能够将电磁波转换为电信号或者将电信号转换为电磁波，是广泛应用在通讯、雷达、导航、电视等领域的不可或缺的元器件。
本文将简要介绍一些天线的相关知识点。
1. 天线的基础理论 - 反射、辐射以及电磁波的特性天线的工作原理基于电磁波的传播特性及其与天线之间的相互作用。
天线通过反射、辐射等方式将电磁波与电信号进行转换，因此温度、介质、空气湿度等环境因素都会对天线的性能产生影响。
2. 天线的类型 - 主动、被动及扫描式天线天线可以根据其在电路中的位置和作用方式分为主动和被动两种类型。
主动天线通常带有放大器来增加信号强度，而被动天线则不带放大器。
此外，扫描式天线可以通过旋转、摆动等方式改变辐射方向，以实现扫描覆盖目标区域的效果。
3. 天线的指标 - 增益、方向性、VSWR、带宽等天线的性能可由其各种指标来描述，其中增益、方向性、VSWR、带宽等是较为重要的指标。
增益是天线的辐射能力，方向性是天线辐射能力随方向变化的能力，VSWR是天线对来自外部信号反射时的反射率指标，带宽则是天线能够工作的频率范围。
4. 天线的尺寸 - λ/2、λ/4、全波长天线等天线的尺寸与工作频率密切相关，常见的天线长度有λ/2、λ/4、全波长天线等。
λ/2天线通常用于VHF和UHF频段，λ/4天线适用于较低频段，全波长天线则通常用于HF 等较低频段。
5. 天线的应用 - 通讯、雷达、导航、电视等天线在通讯、雷达、导航、电视等领域都有广泛的应用。
不同应用场景对天线的要求不同，例如通讯领域需要天线具有良好的增益和方向性，而雷达和导航领域则需要具有较高的扫描速度和快速响应能力。
6. 天线的制作和测试 - PCB天线、红外按摩仪等天线的制作和测试涉及到复杂的技术和设备，常用的制作方法包括PCB天线、红外按摩仪等。
测试方法则通常包括VSWR测试、增益测试、方向性测试等。
7. 天线的未来发展趋势 - 新材料、智能化、多功能化等随着技术的不断进步，未来天线的发展趋势将会趋向于新材料、智能化、多功能化等方向。
天线知识培训一、天线基本原理天线是无线通信系统中的重要组成部分，负责将电磁波传输和接收。
天线能够将电流元转换为电磁波，或者将电磁波转换为电流元。
其基本原理基于电磁波的传播和辐射。
二、天线类型与用途1. 按照工作频段：可分为超长波、长波、中波、短波、超短波以及微波等类型。
2. 按照方向性：可分为全向和定向天线。
3. 按照增益：可分为无源和有源天线。
4. 按照结构：可分为线天线和面天线。
不同类型的天线有不同的用途，例如长波天线用于通信和导航，短波天线用于电报通信和广播，超短波天线用于电视、雷达和移动通信等。
三、天线参数与性能1. 阻抗：天线的输入阻抗应与信号源的输出阻抗相匹配，以实现最佳传输效果。
2. 方向图：表示天线接收和辐射电磁波的方向和强度。
3. 增益：表示天线辐射或接收电磁波的能力，与天线的尺寸、形状和材料有关。
4. 带宽：表示天线的工作频率范围。
5. 极化：表示电场矢量的方向，影响着天线的性能。
四、天线辐射与传播天线的辐射原理是将电磁能转化为向空间发散的电磁波，或者将空间中的电磁波转化为电流元。
电磁波在传播过程中受到各种因素的影响，如空气阻力、地面反射等，形成不同的传播模式。
五、天线材料与工艺天线的材料和工艺对其性能有着重要影响。
常用的天线材料包括铜、铝、铁等金属材料，以及塑料、陶瓷等非金属材料。
工艺方面，需要考虑天线的精度、防腐、防水等因素。
六、天线设计与优化天线的设计过程需要考虑诸多因素，如阻抗匹配、增益、方向图、极化等。
现代计算机辅助设计软件的应用使得天线的优化设计成为可能，通过对天线结构、尺寸和材料等因素的调整，可以得到最佳的性能表现。
七、天线测量与调试天线的性能需要通过实际测量来评估。
测量内容包括阻抗、方向图、增益、极化等。
一旦发现性能不佳，需要进行调试，调整天线的结构、尺寸或工作参数等，以实现最佳性能。
八、天线干扰与防护天线在使用过程中可能会受到各种干扰，如其他电磁波的干扰、雷电的袭击等。
目录天线 (1)一、天线理论知识 (1)二、天线的选择原则 (18)三、常用天线的分类 (23)天线一、天线理论知识天线是将射频信号转化为无线信号的关键器件，其质量的优良和是否合理使用对无线通信工程的成败起到重要作用。
所以我们必须全面了解天线。
1、天线的方位图：天线辐射电磁波是有方向性的，它表示天线向一定方面辐射电磁波的能力。
反之，作为接收天线的方向性表示了它接收不同方向来的电磁波的能力。
天线方向图的定义：天线辐射的电磁场在一定距离上随空间角坐标分布的图形。
由于电磁场的矢量特征包含了幅度、相位、极化方向等信息，因此，对应有：幅度方向图、相位方向图。
而电磁场的幅度可用场强和功率密度表示，所以，幅度方向图又分为场强方向图和功率方向图。
除非特殊说明，在一般情况下，通常天线方向图指的是功率方向图，幅度以dB为单位。
根据定义，天线的方向图是三维立体图，但实际获得完整的三维方向图是非常困难的。
通常根据天线的结构特点，选择两个或多个特征面测得该平面内的二维方向图如：E面方向图：通过最大辐射方向并与电场矢量平行的平面；水平面方向图（Horizontal）：是指与地面平行的平面内的方向图；垂直面方向图（Vertical）：是指与地面垂直的平面内的方向图。
当天线为垂直极化时，H面近似为水平面，E面近似为垂直面，如果天线为水平极化则情况正好相反。
E面图和H面图只是描述了天线的功率密度的分布情况，但不能定量的反映天线的主要特征。
为了更好的描述天线的方向图，常使用半功率波束宽度、副瓣电平、前后比、第一上副瓣抑制、第一下零点填充等都是描述方向图特征的指标。
2、波瓣：零功率点波瓣宽度：主瓣最大值两边两个零辐射方向之间的夹角。
半功率点波瓣宽度：在E面或H面的等距线上，主瓣最大值两边场强等于最大场强的0.707倍（或一半功率密度）的两辐射方向之间的夹角。
副瓣电平：在E面或H面的等距线上，副瓣最大值与主瓣最大值之比，通常用dB表示。
带你了解天线的特性今天给大家介绍一下天线方面的基本知识，使大家对天线有初步的了解。
下面先来了解几个概念。
共振：任何天线都谐振在一定的频率上，我们要接收哪个频率的信号，就希望天线谐振在那个频率上。
天线谐振是对天线最基本的要求，要不然，就没那么多讲究了，随便扔根线出去不也是天线嘛。
天线的谐振问题涉及到的主要数据是波长及其四分之一。
计算波长的公式很简单，300/f。
其中f的单位是MHz，而得到的结果的单位是米。
1/4波长是称作基本振子，如偶极天线是一对基本振子，垂直天线是一根基本振子。
不过天线中的振子的长度并不正好是1/4波长，因为电波在导线中行进的速度与在真空中的不同，一般都要短一些，所以有一个缩短因子。
这个因子取决于材料。
带宽：这也是一个重要但容易被忽略的问题。
天线是有一定带宽的，这意味着虽然谐振频率是一个频率点，但是在这个频率点附近一定范围内，这付天线的性能都是差不多好的。
这个范围就是带宽。
我们当然希望一付天线的带宽能覆盖一定的范围，最好是我们所收听的整个FM广播波段。
要不然换个台还要换天线或者调天线也太麻烦了。
天线的带宽和天线的型式、结构、材料都有关系。
一般来说，振子所用管、线越粗，带宽越宽；天线增益越高，带宽越窄。
阻抗：天线可以看做是一个谐振回路。
一个谐振回路当然有其阻抗。
我们对阻抗的要求就是匹配：和天线相连的电路必须有与天线一样的阻抗。
和天线相连的是馈线，馈线的阻抗是确定的，所以我们希望天线的阻抗和馈线一样。
一般生产的馈线，主要是300欧姆、75欧姆和50欧姆三种阻抗，国外过去还有450欧姆和600欧姆阻抗的馈线。
基本偶极天线的阻抗是75欧姆左右，V型偶极天线是50欧姆左右，基本垂直天线阻抗 50欧姆。
其他天线一般阻抗都不是50或75欧姆，那么在把它们与馈线连接之前，需要有一定的手段来做阻抗变换。
平衡：对称的天线是平衡的，如偶极天线、八木天线，而同轴电缆是不平衡的，把这两者连接起来，就需要解决平衡不平衡转换的问题。
增益：天线是无源器件，但是天线是可以有增益的。
这个增益当然是相对增益，是相对于基本偶极天线而言的。
FM DX所用的天线，当然希望增益越高越好。
不过别忘了，增益高往往伴随着带宽窄。
方向性：不是所有的天线都有方向性的。
便携式收音机上的拉杆天线就没有方向性。
偶极天线有弱的方向性，八木等定向天线可以得到较好的方向性。
好的方向性意外着能够集中收集所需方向的电波，还有一个重要的能力就是能部分地减弱本地电台信号的影响。
但是定向天线并不是什么情况下都好。
当没有目标而等待的时候，定向天线就有可能使你错过天线背面的信号。
所以比较合理的方式，是用一个垂直天线和一付定向天线配合使用，用垂直天线等待，听到信号后，再用定向天线转过去对准了听。
仰角：天线的仰角是指电波的仰角，而并不是天线振子本身机械上的仰角。
仰角反映了天线接收哪个高度角来的电波最强。
对于F层传播，我们希望仰角低，可以传播地远，对于 Es层，电波主要是从高处来，我们希望仰角高。
仰角的高低取决于天线型式和架设高度。
一般来说，垂直天线具有低仰角，其他天线的仰角随架设高度变化。
架设高度：天线有一个架设高度。
这个高度实际上是两个高度，一个高度我们考虑它的水平面高度，这个高度对于本地信号有些用，对于DX其实用处不大。
第二个常常被忽略的高度是地面高度，是指天线到电气地面的高度。
比如架设在钢筋水泥房顶的天线，虽然房子高有20米，但是天线距房顶只有1米，那么这付天线的高度只是1米。
天线的高度对不同的天线有不同的影响，一般会影响天线的阻抗和仰角。
通常我们认为天线的地面高度应在0.4个波长以上，才比较不受地面的影响。
驻波比：最后介绍这个最不被中国的爱好者熟悉的特征。
驻波比反映了天馈系统的匹配情况。
它是以天线作为发射天线时发射出去和反射回来的能量的比来衡量天线性能的。
驻波比是由天馈系统的阻抗决定的。
天线的阻抗与馈线的阻抗与接收机的阻抗一致，驻波比就小。
驻波比高的天馈系统，信号在馈线中的损失很大。
天调的作用：1、匹配阻抗，使天线系统（天调+天线）对于发射机来说是阻抗匹配，这样才能让天线系统中的天线电缆部分辐射效率最高2、谐振天线，按照电磁理论来讲天线阻抗Z=R+jX，当Ｘ＝０时视为天线谐振。
不自然谐振的天线使用天调后，天调通过加感或加容，使得Z=R+jX中Ｘ＝０。
3、加天调后的天线相对于自然谐振天线的电效率问题，将天线调谐到相对于发射机来说是阻抗匹配，靠的是天调内部的LC网络，有很大一部分功率在天调的L、C内“吞吐”，不辐射电磁波。
由于L、C不是理想元件，会消耗一部分能量，因此天线越不自然谐振（特别是等效辐射电阻偏离50欧越远），加天调后的电效率就越低。
1.1 天线的作用无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。
电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。
可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。
天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。
对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等；等等分类。
*电磁波的辐射导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。
如图1.1 a 所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图1.1 b 所示，电场就散播在周围空间，因而辐射增强。
必须指出，当导线的长度L 远小于波长λ时，辐射很微弱；导线的长度L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。
1.2 对称振子对称振子是一种经典的、迄今为止使用最广泛的天线，单个半波对称振子可简单地单独立地使用或用作为抛物面天线的馈源，也可采用多个半波对称振子组成天线阵。
两臂长度相等的振子叫做对称振子。
每臂长度为四分之一波长、全长为二分之一波长的振子，称半波对称振子，见图1.2a 。
另外，还有一种异型半波对称振子，可看成是将全波对称振子折合成一个窄长的矩形框，并把全波对称振子的两个端点相叠，这个窄长的矩形框称为折合振子，注意，折合振子的长度也是为二分之一波长，故称为半波折合振子，见图1.2 b。
1.4 天线的极化天线向周围空间辐射电磁波。
电磁波由电场和磁场构成。
人们规定：电场的方向就是天线极化方向。
一般使用的天线为单极化的。
下图示出了两种基本的单极化的情况：垂直极化---是最常用的；水平极化---也是要被用到的。
1.4.1 双极化天线下图示出了另两种单极化的情况：+45°极化与-45°极化，它们仅仅在特殊场合下使用。
这样，共有四种单极化了，见下图。
把垂直极化和水平极化两种极化的天线组合在一起，或者，把+45°极化和-45°极化两种极化的天线组合在一起，就构成了一种新的天线---双极化天线。
下图示出了两个单极化天线安装在一起组成一付双极化天线，注意，双极化天线有两个接头。
双极化天线辐射（或接收）两个极化在空间相互正交（垂直）的波。
1.4.2 极化损失垂直极化波要用具有垂直极化特性的天线来接收，水平极化波要用具有水平极化特性的天线来接收。
右旋圆极化波要用具有右旋圆极化特性的天线来接收，而左旋圆极化波要用具有左旋圆极化特性的天线来接收。
当来波的极化方向与接收天线的极化方向不一致时，接收到的信号都会变小，也就是说，发生极化损失。
例如：当用+ 45°极化天线接收垂直极化或水平极化波时，或者，当用垂直极化天线接收+45°极化或-45°极化波时，等等情况下，都要产生极化损失。
用圆极化天线接收任一线极化波，或者，用线极化天线接收任一圆极化波，等等情况下，也必然发生极化损失------只能接收到来波的一半能量。
当接收天线的极化方向与来波的极化方向完全正交时，例如用水平极化的接收天线接收垂直极化的来波，或用右旋圆极化的接收天线接收左旋圆极化的来波时，天线就完全接收不到来波的能量，这种情况下极化损失为最大，称极化完全隔离。
1.4.3 极化隔离理想的极化完全隔离是没有的。
馈送到一种极化的天线中去的信号多少总会有那么一点点在另外一种极化的天线中出现。
例如下图所示的双极化天线中，设输入垂直极化天线的功率为10W，结果在水平极化天线的输出端测得的输出功率为10mW。
1.5 天线的输入阻抗Zin定义：天线输入端信号电压与信号电流之比，称为天线的输入阻抗。
输入阻抗具有电阻分量Rin 和电抗分量Xin ，即Zin = Rin + j Xin 。
电抗分量的存在会减少天线从馈线对信号功率的提取，因此，必须使电抗分量尽可能为零，也就是应尽可能使天线的输入阻抗为纯电阻。
事实上，即使是设计、调试得很好的天线，其输入阻抗中总还含有一个小的电抗分量值。
输入阻抗与天线的结构、尺寸以及工作波长有关，半波对称振子是最重要的基本天线，其输入阻抗为Zin = 73.1＋ｊ42.5 （欧）。
当把其长度缩短（３～５）％时，就可以消除其中的电抗分量，使天线的输入阻抗为纯电阻，此时的输入阻抗为Zin = 73.1 （欧），（标称75 欧）。
注意，严格的说，纯电阻性的天线输入阻抗只是对点频而言的。
顺便指出，半波折合振子的输入阻抗为半波对称振子的四倍，即Zin = 280（欧），（标称300 欧）。
有趣的是，对于任一天线，人们总可通过天线阻抗调试，在要求的工作频率范围内，使输入阻抗的虚部很小且实部相当接近50 欧，从而使得天线的输入阻抗为Zin = Rin = 50 欧------这是天线能与馈线处于良好的阻抗匹配所必须的。
1.6 天线的工作频率范围（频带宽度）无论是发射天线还是接收天线，它们总是在一定的频率范围（频带宽度）内工作的，天线的频带宽度有两种不同的定义------一种是指：在驻波比SWR ≤1.5 条件下，天线的工作频带宽度；一种是指：天线增益下降3 分贝范围内的频带宽度。
在移动通信系统中，通常是按前一种定义的，具体的说，天线的频带宽度就是天线的驻波比SWR 不超过1.5 时，天线的工作频率范围。
一般说来，在工作频带宽度内的各个频率点上，天线性能是有差异的，但这种差异造成的性能下降是可以接受的。
1.7.1 板状天线无论是GSM 还是CDMA，板状天线是用得最为普遍的一类极为重要的基站天线。
这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。
