塑料铆钉和卡扣

塑胶产品结构设计--卡扣塑胶产品结构设计卡扣在塑胶产品的结构设计中，卡扣是一种常见且重要的连接方式。

它不仅能够实现产品的快速装配和拆卸，还能在一定程度上保证产品的结构稳定性和密封性。

接下来，让我们深入了解一下塑胶产品结构设计中的卡扣。

一、卡扣的定义与作用卡扣，简单来说，是通过塑胶部件自身的弹性变形，实现两个或多个部件之间的连接或固定。

其作用主要体现在以下几个方面：1、装配便捷性：相较于传统的螺丝连接或胶水粘接，卡扣能够大大提高装配效率，减少装配时间和成本。

2、可拆卸性：在需要维修、更换部件或回收产品时，卡扣连接允许部件轻松分离，而不会对产品造成损坏。

3、增强结构稳定性：合理设计的卡扣可以在产品使用过程中提供一定的支撑和固定，增强整体结构的稳定性。

4、降低成本：减少了螺丝、胶水等附加连接件的使用，降低了材料和生产成本。

二、卡扣的分类根据不同的结构和工作原理，卡扣可以分为多种类型，常见的有以下几种：1、悬臂卡扣这是最常见的一种卡扣类型。

它通常由一个悬臂梁和一个卡钩组成。

在装配时，悬臂梁发生弹性变形，卡钩卡入对应的卡槽中，实现连接。

2、环形卡扣环形卡扣呈环状结构，通过自身的弹性收缩或扩张来实现与其他部件的连接。

3、扭转卡扣这种卡扣通过部件的扭转来实现连接和固定，具有较好的抗振动和抗松动性能。

4、插销式卡扣类似于插销的工作原理，通过插入和拔出动作实现连接和分离。

三、卡扣设计的要点1、材料选择塑胶材料的特性对卡扣的性能有着重要影响。

一般来说，应选择具有较高弹性模量和良好韧性的材料，如 ABS、PC 等。

同时，还需要考虑材料的耐疲劳性和耐环境性。

2、尺寸设计卡扣的尺寸包括悬臂长度、厚度、卡钩尺寸等。

这些尺寸的设计需要综合考虑材料的力学性能、装配力的大小以及连接的可靠性。

过长或过短的悬臂、过大或过小的卡钩都可能导致卡扣失效。

3、脱模斜度在模具设计中，要为卡扣设计合适的脱模斜度，以保证产品能够顺利脱模，同时不影响卡扣的功能。

塑料卡扣设计标准塑料卡扣是一种用于固定、连接、悬挂或装饰的小型零部件，广泛应用于服装、鞋带、箱包、户外装备、汽车配件等领域。

因其轻便、耐用、透明、彩色等特点，成为了众多产品的重要组成部分。

为保证塑料卡扣质量和功能的稳定，设计、制造和使用过程中需要遵守一定的标准，本篇文章就为大家介绍具体内容。

一、卡扣尺寸标准塑料卡扣的尺寸和形状应符合国家标准或行业标准，以保证不同产品间的互换性和通用性。

此外，为满足不同材料、工艺及使用场合的需求，卡扣的尺寸也可根据具体情况进行调整。

下面是一些常见的卡扣尺寸标准：1. 表面形状及规格：圆形、方形、长方形、三角形等，常用的规格为10mm、15mm、20mm、25mm等。

2. 高度和厚度：高度一般为2mm-5mm不等，厚度一般为0.8mm-1.5mm不等。

3. 弯曲度和间距：弯曲度应具有一定的弹性，不应出现劣变或开裂现象，间距应保持一致，以方便使用。

4. 材质和颜色：主要有POM、ABS、PA等材质，颜色可按需定制。

二、卡扣结构标准卡扣的结构主要包括扣身、扣头、钩子等部分。

为保证卡扣的牢固度和使用寿命，结构设计应符合以下标准：1. 扣身结构：扣身应具有一定的弹性和抗拉强度，不应有明显的变形和损伤现象。

扣身和扣头的结合处应该光滑、坚固，不应有刮擦和毛刺现象。

如果有防滑设计，应具有一定的防滑效果。

2. 扣头结构：扣头应具有良好的互换性和固定性，不应出现松动或卡扣不弹回的情况。

扣头的插入深度应符合规定，插入角度应符合人体工程学，以便于使用。

3. 钩子结构：钩子应具有适当的长度和宽度，不能过于尖锐，以免损伤和挂坏物品。

钩口也应光滑坚固，不应出现损伤和变形。

三、卡扣制造标准卡扣的制造应符合以下标准：1. 材料选用：应选用符合国家标准或行业标准的优质原材料，确保产品质量和可靠性。

2. 生产工艺：应采用专业的卡扣制造设备和工艺，保证产品的精度和一致性。

3. 检验要求：每批次生产完成后需进行严格的检验，保证产品的质量和性能符合标准规定。

塑料卡扣简介定义：卡扣是定位件、锁紧件和增强件的协调配置，以起到在零件之间形成机械连接的作用。

塑料卡扣现在被广泛的应用在玩具及汽车配件和家电等各个领域。

一般卡扣都有一个共同的特点，由锁紧件与定位件组合而成。

卡扣的形状各式各样不管是县臀式还是圆环型，他们的功能都是相同的，约束与分离功能。

用途：塑料卡扣因其具有不导电性,而且抗震不腐蚀,热传导性低,无磁性,强度-重量比高,所以可以在很多场合可以使用。

另外,由于其结构简单,可根据使用环境采用各种塑料原材料进行大批量生产,因而价格低廉,所以在汽车上得到广泛应用优点：无需其他材料，降低产品成本；操作简单；有替代螺丝螺母华司等昂贵金属件的功能；适应如一般塑料件的组装；没有像焊接与点胶的复杂操作技术要求；一些塑料产品能重复撤装利用。

缺点：需要较高的模具费用；容易出现一些常见的不良现象，如卡扣组装不到位或习惯性的空装；卡扣成型很难做到完全密合，组装后在重力的作用下经常会有一些蠕动；如果卡扣设计不合理或较弱会影响到产品的质量与销售。

随着使用次数多之后，容易产生断裂等，且断裂位置难以修补。

在塑胶成型的零件上用于不拆卸的装配，若能拆卸只有更换零件。

卡扣设计在公差配合上的需要经验的积累。

操作原理：当两个零件扣上时，其中一件零件的钩行伸出部分被相接零件的凸缘部分推开，直至凸缘部分完结为止，及后，借着塑料的弹性，勾行伸出部分及时复位，其后面的凹槽也及时被相接零件的凸缘部分嵌入，此倒扣位置立即形成相互扣着的状态。

安装:把取下的卡子盖和轴拔开分成两部分，先把盖子安放到孔里，从上面把轴从中间按进去，到位即可!拆卸：（关于前档下面塑料卡扣的拆法）用铁钉或其它带尖的硬物，一手托住卡子的下边，用力按中间的轴，下去一点后，卡子已松动，用手拿住下面的尖轴往上用力，便可把卡子整个取下。

塑胶件卡扣设计1塑胶卡扣是连接两个零件的一种非常简单、经济且快速的连接锁定方式；所有类型的卡扣接头都有一个共同的原理，即一个部件的突出部分，如卡钩、螺柱或珠，在连接操作过程中会短暂地偏转，并在配合部件的凹陷(咬边)处卡住。

在连接操作后，卡合功能应该恢复到无应力状态。

根据卡扣扣合面的形状，卡扣可以是可分离的或不可分离的;根据不同的设计，分离卡扣所需的力有很大的不同。

在设计卡扣时，特别需要考虑以下几个因素：▪装配过程中的操作力▪拆除过程中的拆除力卡扣设计有很大的灵活性，由于在配合过程中需要一定的弹性，故卡扣连接结构常用在塑胶零件上。

卡扣主要有如下几种基本形式：▪悬臂卡扣悬臂卡扣装配时主要承受弯曲力▪U型卡扣U型卡扣是由悬臂卡扣衍生的卡扣结构▪扭力卡扣装配时卡扣主要承受扭力（剪切力）▪环形卡扣轴对称结构，卡扣装配时承受多方向应力▪球形卡扣一整圈连续的卡扣，实现两个零件的连接悬臂卡扣：图1面板模块上的四个悬臂卡扣可将模块牢牢地固定在底座上，同时扣合面带有一定斜度，在需要时仍可将模块移除。

（图1）图2面板通过一侧的刚性卡扣与另一侧的弹性悬臂卡扣结合，也可以实现经济可靠的卡扣连接。

（图2）图3所示的卡扣连接方式具有很大的保持力。

同时从箭头处缺口按压弹臂卡扣，也可以实现轻松拆卸。

（图3）图4所示非连续环形卡扣设计，与后面所说环形卡扣近似；在环形卡扣上增加一些切口，使卡扣具有更好的弹性，同时安装时卡扣受力也变为主要承受弯曲力；所以这种卡扣我们也归类为悬臂弹性卡扣。

（图4）U 型卡扣属于悬臂弹性卡扣的一种，在简单悬臂卡扣基础上，增加U 型结构，进一步增加卡扣弹性。

U 型卡扣可以具有很大的扣合保持力，同时，U 型槽的存在，使得拆卸时可以手动拨动卡扣，方便拆卸。

这种卡扣结构常见于电池盖及一些需要多次拆卸的卡扣结构。

扭力卡扣常用于需要多次拆卸的卡扣结构，如连接器扣合。

不同于U 型卡扣，扭力弹性卡扣，主要是通过一个转轴（或扭转支点）传递力矩实现卡扣的扣合与拆卸。

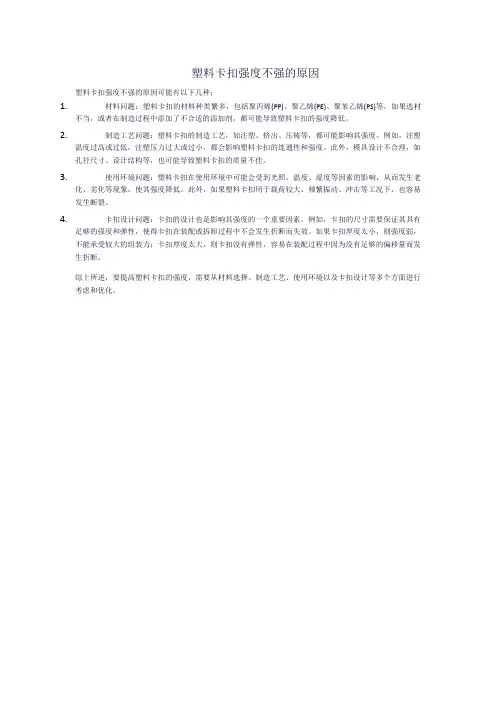

塑料卡扣强度不强的原因
塑料卡扣强度不强的原因可能有以下几种：
1.材料问题：塑料卡扣的材料种类繁多，包括聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)等。

如果选材
不当，或者在制造过程中添加了不合适的添加剂，都可能导致塑料卡扣的强度降低。

2.制造工艺问题：塑料卡扣的制造工艺，如注塑、挤出、压铸等，都可能影响其强度。

例如，注塑
温度过高或过低，注塑压力过大或过小，都会影响塑料卡扣的连通性和强度。

此外，模具设计不合理，如孔径尺寸、设计结构等，也可能导致塑料卡扣的质量不佳。

3.使用环境问题：塑料卡扣在使用环境中可能会受到光照、温度、湿度等因素的影响，从而发生老
化、劣化等现象，使其强度降低。

此外，如果塑料卡扣用于载荷较大、频繁振动、冲击等工况下，也容易发生断裂。

4.卡扣设计问题：卡扣的设计也是影响其强度的一个重要因素。

例如，卡扣的尺寸需要保证其具有
足够的强度和弹性，使得卡扣在装配或拆卸过程中不会发生折断而失效。

如果卡扣厚度太小，则强度弱，不能承受较大的组装力；卡扣厚度太大，则卡扣没有弹性，容易在装配过程中因为没有足够的偏移量而发生折断。

综上所述，要提高塑料卡扣的强度，需要从材料选择、制造工艺、使用环境以及卡扣设计等多个方面进行考虑和优化。

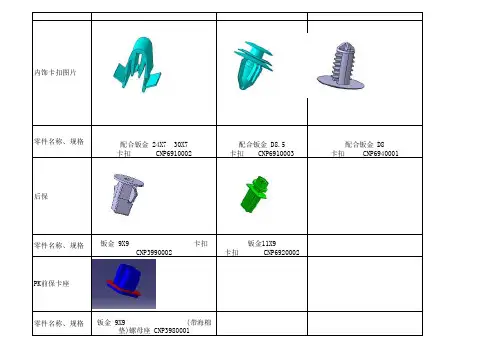

内饰卡扣图片零件名称、规格配合钣金 24X7 30X7卡扣 CNP6910002配合钣金 D8.5卡扣 CNP6910003配合钣金 D8卡扣 CNP6940001后保零件名称、规格钣金 9X9 卡扣CNP3990002钣金11X9卡扣 CNP6920002PK前保卡座零件名称、规格钣金 9X9 (带海棉垫)螺母座 CNP3980001SUV前保卡座692零件名称、规格钣金 D9 膨胀卡扣 CNP6920003X9P217859AAW-A1零件名称、规格配合塑胶孔 D6.5 夹片螺母 CNP3970001配合塑胶孔 D9夹片螺母 CNP3120001配合塑胶孔 D8夹片螺母 CNP3120002X9P217859CAW-A0零件名称、规格配合塑胶孔 12X5 卡扣 CNP6920006地毯及前围选用的塑料卡扣零件名称、规格钣金D5 卡扣 CNP6940003钣金D5卡扣 CNP6940004钣金D7 卡扣 CNP6940005零件名称、规格 钣金 D6卡扣 CNP6930001配合Q1100620螺栓 堵盖CNP7250001后轮罩护板总成卡扣--SUV及PK691691零件名称、规格 钣金 D9 卡扣CNP6910004钣金 14X9卡扣 CNP6910005后门护板总成卡扣--SUV及PK零件名称、规格 钣金 9X9 螺母座CNP3980002配合塑胶孔 12X8 卡扣CNP6910006前门护板总成卡扣（两车通用）零件名称、规格配合塑胶孔 D9 膨胀卡扣CNP6920005配合塑胶孔 D8.5 卡扣CNP6950001配合塑胶孔 11X8 卡扣CNP6910007钣金孔10X9卡扣 CNP6920004钣金D7卡扣 CNP6940006。

塑料卡扣设计标准(一)塑料卡扣设计标准塑料卡扣是一款广泛应用于服装、箱包、鞋类等行业的配件，其设计标准对于产品的成型、使用寿命、外观效果等方面都具有至关重要的影响。

塑料材料选择选择合适的塑料材料对于塑料卡扣的成型和性能至关重要。

常用的材料有PP、POM、PC等，其特性及应用范围如下：•PP（聚丙烯）：韧性好、成本低，适用于一些低要求的轻型产品。

•POM（聚甲醛）：刚性强、硬度高，适用于高要求的外观效果和使用寿命的产品。

•PC（聚碳酸酯）：韧性好、抗冲击性能好，适用于各类高要求场合。

卡扣结构设计卡扣结构设计是保证卡扣成型效果和使用寿命的重要环节。

一般来说，标准的卡扣结构应具备以下特点：•滑爪长度：滑爪长度应合适，过长容易影响成型，过短则容易导致失效。

•开口长度：开口长度应根据实际需要合理控制，过长过短都不利于产品使用。

•螺旋弹力片：螺旋弹力片设计应合理，过薄则容易损坏，过厚影响灵活性。

•卡扣厚度：厚度应根据产品实际使用要求确定，过薄影响承载能力，过厚则增加成本。

成型工艺要求成型工艺是保证产品稳定性及外观效果的关键环节。

一般来说，标准的成型工艺应具备以下特点：•温度控制：温度控制应准确可靠，过高则容易导致产品变形，过低则影响成型效果。

•压力控制：压力应适中，过大易导致产品表面出现压痕，过小则影响成型外观和性能。

•时间控制：时间控制应准确可靠，过久则容易导致产品缺陷，过短则影响成型效果。

检测标准及要求检测标准是确保卡扣质量及稳定性的重要保障。

一般来说，标准的检测要求应具备以下特点：•强度测试：卡扣承受一定的拉伸、剪切和扭转时的强度应符合相关规定。

•耐用性测试：卡扣应进行一定次数的开合测试，以检测其耐用性。

•环保要求：卡扣应符合相关的环保要求，不含有害物质。

结论设计合理、成型精细、检测标准，是确保塑料卡扣质量和外观的关键环节。

只有遵循上述标准，才能生产出优质的塑料卡扣。

塑料卡扣的应用由于塑料卡扣的性能稳定、成本较低，其应用范围非常广泛。

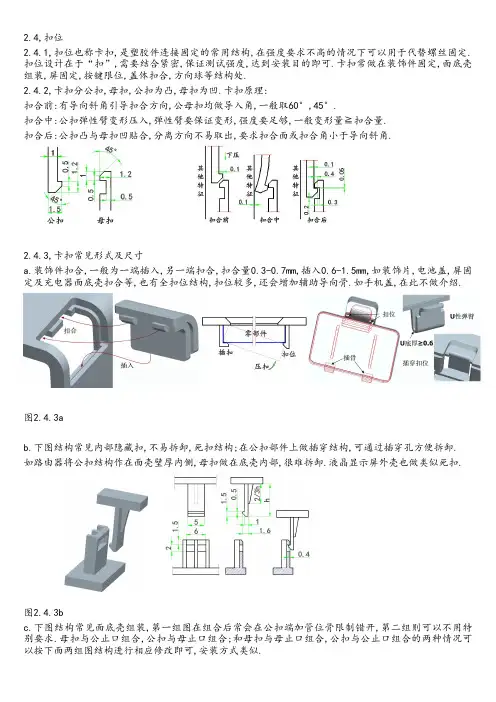

2.4,扣位2.4.1,扣位也称卡扣,是塑胶件连接固定的常用结构,在强度要求不高的情况下可以用于代替螺丝固定.扣位设计在于“扣”,需要结合紧密,保证测试强度,达到安装目的即可.卡扣常做在装饰件固定,面底壳组装,屏固定,按键限位,盖体扣合,方向球等结构处.2.4.2,卡扣分公扣,母扣,公扣为凸,母扣为凹.卡扣原理:扣合前:有导向斜角引导扣合方向,公母扣均做导入角,一般取60°,45°.扣合中:公扣弹性臂变形压入,弹性臂要保证变形,强度要足够,一般变形量≧扣合量.扣合后:公扣凸与母扣凹贴合,分离方向不易取出,要求扣合面或扣合角小于导向斜角.2.4.3,卡扣常见形式及尺寸a.装饰件扣合,一般为一端插入,另一端扣合,扣合量0.3-0.7mm,插入0.6-1.5mm,如装饰片,电池盖,屏固定及充电器面底壳扣合等,也有全扣位结构,扣位较多,还会增加辅助导向骨.如手机盖,在此不做介绍.图2.4.3ab.下图结构常见内部隐藏扣,不易拆卸,死扣结构;在公扣部件上做插穿结构,可通过插穿孔方便拆卸.如路由器将公扣结构作在面壳壁厚内侧,母扣做在底壳内部,很难拆卸.液晶显示屏外壳也做类似死扣.图2.4.3bc.下图结构常见面底壳组装,第一组图在组合后常会在公扣端加管位骨限制错开,第二组则可以不用特别要求.母扣与公止口组合,公扣与母止口组合;和母扣与母止口组合,公扣与公止口组合的两种情况可以按下面两组图结构进行相应修改即可,安装方式类似.图2.4.3cd.强脱扣位,由材质,韧性决定,材质越软可以强脱越多.一般单边强脱ABS:0.3mm,PC:0.5,PP:0.8, TPE:1.5等,强脱同所承载的壁厚韧性有关,韧性足可以稍微加大强脱深度.具体依结构实际情况定.图2.4.3de.手感扣,通常作在滑动结构上,如电池盖,旋转环等结构.一端为弹扣状,另一端为齿或圆柱.另一种不作弹扣,直接强扣强出,扣合量一般在0.3-0.8之间.F.其他常见扣：2.4.4,卡扣设计考虑要素卡扣需要考虑布局数量位置,安装形式,安装强度，注意事项：a.规则外形,布局按右图方形圆形卡扣分布,方形壳体宽度≤20,宽度不做扣位;20<壳体宽度≤50,作1至2个扣位;圆形壳体一般扣位会均布,如做防呆,可以将扣位稍微移动,保证扣位分布均匀.b.不规则外形,按装配方向选择安装形式,曲线边凸凹处易出现翘曲,受力错位脱开问题,常做扣位+管位骨结构;c.扣位位置尽量靠近转角,防止翘曲,并与螺钉配合组装;卡扣一般在保证强度情况下尽量作少.d.卡扣安装形式与正反扣,要考虑组装,拆卸的方便,考虑模具的制作；e.卡扣处注意防止缩水与熔接痕；f.卡扣斜顶运动空间不小于5,一般取值8,退位不能有干涉,最好为平面,；g.在卡扣上非安装边做R角,不要干涉扣合过程.h.扣位导正,特征:止口,管位骨等,止口,管位骨在上述有说明.。

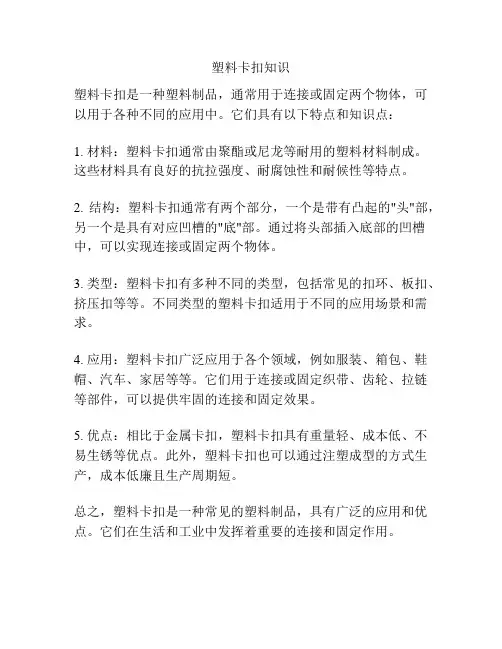

塑料卡扣知识
塑料卡扣是一种塑料制品，通常用于连接或固定两个物体，可以用于各种不同的应用中。

它们具有以下特点和知识点：
1. 材料：塑料卡扣通常由聚酯或尼龙等耐用的塑料材料制成。

这些材料具有良好的抗拉强度、耐腐蚀性和耐候性等特点。

2. 结构：塑料卡扣通常有两个部分，一个是带有凸起的"头"部，另一个是具有对应凹槽的"底"部。

通过将头部插入底部的凹槽中，可以实现连接或固定两个物体。

3. 类型：塑料卡扣有多种不同的类型，包括常见的扣环、板扣、挤压扣等等。

不同类型的塑料卡扣适用于不同的应用场景和需求。

4. 应用：塑料卡扣广泛应用于各个领域，例如服装、箱包、鞋帽、汽车、家居等等。

它们用于连接或固定织带、齿轮、拉链等部件，可以提供牢固的连接和固定效果。

5. 优点：相比于金属卡扣，塑料卡扣具有重量轻、成本低、不易生锈等优点。

此外，塑料卡扣也可以通过注塑成型的方式生产，成本低廉且生产周期短。

总之，塑料卡扣是一种常见的塑料制品，具有广泛的应用和优点。

它们在生活和工业中发挥着重要的连接和固定作用。

内饰卡扣图片零件名称、规格配合钣金 24X7 30X7卡扣 CNP6910002配合钣金 D8.5卡扣 CNP6910003配合钣金 D8卡扣 CNP6940001后保零件名称、规格钣金 9X9 卡扣CNP3990002钣金11X9卡扣 CNP6920002PK前保卡座零件名称、规格钣金 9X9 (带海棉垫)螺母座 CNP3980001SUV前保卡座692零件名称、规格钣金 D9 膨胀卡扣 CNP6920003X9P217859AAW-A1零件名称、规格配合塑胶孔 D6.5 夹片螺母 CNP3970001配合塑胶孔 D9夹片螺母 CNP3120001配合塑胶孔 D8夹片螺母 CNP3120002X9P217859CAW-A0零件名称、规格配合塑胶孔 12X5 卡扣 CNP6920006地毯及前围选用的塑料卡扣零件名称、规格钣金D5 卡扣 CNP6940003钣金D5卡扣 CNP6940004钣金D7 卡扣 CNP6940005零件名称、规格 钣金 D6卡扣 CNP6930001配合Q1100620螺栓 堵盖CNP7250001后轮罩护板总成卡扣--SUV及PK691691零件名称、规格 钣金 D9 卡扣CNP6910004钣金 14X9卡扣 CNP6910005后门护板总成卡扣--SUV及PK零件名称、规格 钣金 9X9 螺母座CNP3980002配合塑胶孔 12X8 卡扣CNP6910006前门护板总成卡扣（两车通用）零件名称、规格配合塑胶孔 D9 膨胀卡扣CNP6920005配合塑胶孔 D8.5 卡扣CNP6950001配合塑胶孔 11X8 卡扣CNP6910007钣金孔10X9卡扣 CNP6920004钣金D7卡扣 CNP6940006。

塑胶产品结构设计--卡扣塑胶产品结构设计卡扣在塑胶产品的结构设计中，卡扣是一种常见且重要的连接方式。

它不仅能够实现部件的快速装配和拆卸，还能在一定程度上节省成本、提高生产效率。

接下来，让我们深入了解一下塑胶产品结构设计中的卡扣。

卡扣设计的基本原理是利用塑胶材料的弹性变形来实现连接和固定。

通常，卡扣由卡勾和卡槽两部分组成。

当卡勾插入卡槽时，塑胶材料发生弹性变形，产生一定的扣合力，从而将两个部件牢固地连接在一起。

在设计卡扣时，首先要考虑的是材料的选择。

常用的塑胶材料如聚丙烯（PP）、聚乙烯（PE）、丙烯腈丁二烯苯乙烯共聚物（ABS）等都具有一定的弹性和强度，适合用于卡扣设计。

但不同材料的性能差异较大，例如 PP 的柔韧性较好，但强度相对较低；ABS 的强度较高，但成本也相对较高。

因此，需要根据产品的具体要求和使用环境来选择合适的材料。

卡扣的形状和尺寸设计也至关重要。

卡勾的形状可以是直勾、斜勾或者弯勾等，不同的形状会影响扣合力的大小和稳定性。

卡槽的形状和深度则需要与卡勾相匹配，以确保良好的连接效果。

同时，卡扣的尺寸要合理设计，过大可能导致装配困难，过小则扣合力不足，容易松脱。

在设计过程中，还需要考虑卡扣的装配方向和拆卸方向。

一般来说，装配方向应该尽量简单、直接，避免复杂的操作。

拆卸方向则要考虑是否需要特殊的工具或者操作方式，以防止在使用过程中意外松脱。

另外，卡扣的分布位置也需要精心规划。

如果卡扣分布不均匀，可能会导致部件受力不均，影响连接的稳定性和产品的整体性能。

通常，在受力较大的部位应该适当增加卡扣的数量和密度，以增强连接强度。

为了确保卡扣的可靠性，还需要进行力学分析和测试。

通过有限元分析等方法，可以模拟卡扣在装配和使用过程中的受力情况，预测可能出现的问题，并进行优化设计。

在实际生产中，还需要进行样品测试，验证卡扣的扣合力、耐久性等性能是否满足要求。

在塑胶产品结构设计中，卡扣的设计还需要考虑模具制造的可行性。

塑胶件的结构设计：卡扣篇（下）卡扣设计的原则卡扣设计的最终目标是要实现两个零件之间的成功连接固定，要达到连接固定的效果，卡扣设计时需要从以下几方面进行考虑：连接可靠性、约束完整性和装配协调性，它们是卡扣连接成功的关键要求，其他要求还应该包括制造工艺的可行性、成本的高低等。

1. 连接可靠性连接可靠性最核心的一点就是卡扣需要保证有足够的保持强度，以下为悬臂梁卡扣保持力的一般公式：由以上公式可知，保持力Fr 跟Wb、E、Tb、Lb、μs、βe有关；其中Wb：卡扣的宽度；E：卡扣的弹性模量；Tb：卡扣的厚度；Lb：卡扣的长度；Y：卡扣保持面的深度；μs：卡扣的摩擦系数；βe：卡扣的保持面角度。

上面参数，除了弹性模量E、摩擦系数μs跟卡扣所用的材料有关外，其他参数跟卡扣的结构设计相关；通过增大Wb、Tb/Lb的比值、Y、βe都可以增强卡扣的保持强度。

1）增大Wb增大卡扣的宽度Wb，可以增大梁的刚度以及卡扣保持面与配合件的面积，理论上卡扣宽度越大，卡扣的保持强度就越大，但是实际设计中，考虑到制造与装配，常常通过设计多个小卡扣代替一个大卡扣。

卡扣的排布：卡扣应均匀设置在零件的四周，以均匀承受载荷，对于容易变形的地方（如零件的角落），可以考虑尽量让卡扣靠近这些地方。

整圈卡扣一般用在卡合量不大的零件或设计在较软材料上的零件上，常常采用强脱出模，比如常见的一些日化产品的瓶盖。

对于一些宽度较大的卡扣，为了提高母扣的强度，可以在大卡扣中设计两个小卡扣，如下图。

2）增大Tb/Lb的比值增大Tb或减小Lb都可以增大Tb/Lb的比值，实际上也是增大梁的刚度，但是Tb不宜过大，否则会引起外观不良，合理的方式是通过增加加强筋或者局部淘胶，如下图。

Lb也不宜过小，否则难于装配（虽然保持强度增大了），如果因空间限制，Lb过小的情况下，需适当减小Tb，但为了兼顾卡扣的强度，可以考虑在卡扣根部添加加强筋，如下图。

3）增大YY这里指的是卡扣保持面的深度，实际上卡扣的保持强度应该是跟卡合量有关，理论上Y值可以等于卡合量，但是在实际结构设计中，为了便于装配以及后续的调整，一般预留一定的间隙或余量，比如以下某卡扣的设计，前后都预留了0.2-0.5的间隙，预留空间方便后续通过改模增大Y值。

塑料卡扣密封设计原则和方法一、引言塑料卡扣密封是一种常见的密封方式，广泛应用于各个领域。

设计合理的塑料卡扣密封可以有效防止液体、气体或其他物质的泄漏，确保产品的质量和安全性。

本文将探讨塑料卡扣密封的设计原则和方法，旨在帮助读者了解该密封方式的优势和应用。

二、设计原则1.密封性能：塑料卡扣密封的首要目标是确保密封性能。

因此，在设计过程中必须考虑材料的选择、卡扣的形状和尺寸等因素，以保证密封件在不同工况下的稳定性和可靠性。

2.耐久性：塑料卡扣密封在使用过程中可能会受到高温、高压、腐蚀等环境的影响。

因此，在设计时应选择具有良好耐久性的塑料材料，并进行适当的结构加强，以延长密封件的使用寿命。

3.易于安装：塑料卡扣密封的安装与拆卸应方便快捷，并且不需要专用工具。

因此，在设计时应考虑卡扣的形状和尺寸，以确保密封件在安装时能够准确、稳定地卡合。

4.经济性：塑料卡扣密封的成本应尽量降低，同时保证其性能和质量。

因此，在设计时应选择成本相对较低的塑料材料，并避免不必要的结构复杂性。

三、设计方法1.材料选择：塑料卡扣密封常用的材料包括聚氯乙烯（PVC）、聚丙烯（PP）和聚乙烯（PE）等。

在选择材料时，需考虑其耐腐蚀性、耐高温性和机械强度等因素，并与被密封物质的性质相匹配。

2.卡扣形状设计：卡扣的形状设计直接关系到密封件的稳定性和密封性能。

常见的卡扣形状包括U形、T形和L形等，选择适合的形状可根据被密封物质的形状和尺寸来确定。

3.尺寸设计：卡扣的尺寸设计需要考虑被密封物质的尺寸以及密封件的厚度、宽度和长度等因素。

合理的尺寸设计可以确保卡扣与被密封物质之间的紧密接触，从而提高密封性能。

4.结构加强：为了增加密封件的耐久性，可以在卡扣的结构中增加加强筋或刻槽等设计。

这些结构加强可以提高密封件的强度和刚度，从而延长其使用寿命。

5.安装与拆卸设计：塑料卡扣密封应具有方便的安装与拆卸方式，以便于维护和更换。

在设计时可以考虑添加手柄或凸起等结构，以方便用户操作。

塑料紧固件的工作原理说起塑料紧固件的原理，我有一些心得想分享。

你看啊，在日常生活中，像那种简易的塑料组装书架或者塑料卡扣式的小盒子，它们都是靠塑料紧固件组合起来的。

其实，塑料紧固件能工作，核心就在于它巧妙的结构设计。

打个比方吧，塑料螺丝和螺母，就像是两个互相配合默契的小伙伴。

大家都知道普通金属的螺丝螺母，是靠螺纹的咬合来固定东西的。

塑料螺丝螺母呢，它们的螺纹虽然材质不同，但原理是类似的。

塑料有一定的柔韧性，它的螺纹在旋紧的时候，会稍微形变来贴合。

这就好比我们穿那种有弹性但是不太宽松的袜子，脚用力塞进去的时候袜子会被撑开适当变形，然后紧紧包裹住脚。

对于塑料螺丝螺母来说，这种变形就保证了它们能够紧密连接，从而起到紧固的作用。

还有那种塑料铆钉，就更有趣了。

我一开始也不明白这东西是怎么固定住两块材料的呢？后来发现它是利用自身结构。

一般都是一端有个大头，中间是个杆状结构。

当你用力把它穿过要固定的材料的孔之后，大头就被卡在孔的一侧。

而杆的部分在有些设计里是可以有一些特殊的造型，比如会有几个凸起的小卡扣，当整根铆钉穿过孔后，这些小卡扣就会卡住孔壁不让它退出来，像钓鱼时鱼钩上的倒刺，进入鱼嘴容易，想退出来可就难了。

这就很牢固地固定住两块材料了。

说到这里，你可能会问，那塑料紧固件相比金属的，在强度方面会不会有很大差距呢？这确实是个问题。

实际上，塑料的强度相对金属是低一些。

但是因为很多情况下，我们并不需要承受超级大的重量或者拉力。

比如说那些塑料小玩意，像儿童的玩具车组装部分，都是塑料紧固件，儿童玩具车本身就很轻，塑料紧固件就完全够用。

这就是根据实际应用场景来选择合适的材料作为紧固件的例子。

塑料紧固件除了结构上的原理，还有一些特殊的设计是基于塑料本身的材料性质。

像有些塑料在加热后会变软，利用这个特性可以做一些特殊的紧固方式。

比如，有一些特殊的塑料卡扣，在安装时可以通过稍微加热使得它更容易套在需要固定的地方，冷却后就紧紧固定住了，就像热缩管一样，但形式是卡扣的样子。

塑料件开合卡扣,固定端与活动端的名称好呀，以下是为您生成的一篇说明文：在我们的日常生活中，塑料件开合卡扣可是个相当常见却又容易被忽视的小玩意儿。

就比如说，我那爱捣鼓手工的朋友小李，前几天在组装一个塑料收纳盒的时候，就被这小小的卡扣给难住了。

那天，阳光透过窗户洒在小李凌乱的工作台上，各种工具和零件散落一地。

他眉头紧皱，手里拿着那个半组装好的收纳盒，嘴里不停地嘟囔着：“这玩意儿的固定端和活动端到底叫啥啊？”咱们先来说说这固定端。

固定端就像是一位坚守岗位的“哨兵”，稳稳地驻扎在那里，一动也不动。

它通常是与主体结构紧密相连，为整个卡扣系统提供了坚实的基础。

你想想，要是没有这个固定端，那整个卡扣不就像失去了根基的房子，摇摇欲坠？再看看活动端，它就像是个活泼好动的“小精灵”。

它能够灵活地移动，与固定端相互配合，完成开合的动作。

当你需要打开塑料件时，活动端就欢快地跳开；当你要关闭时，它又乖乖地回来与固定端紧紧相拥。

就像我们家里的窗户插销，插销钉在窗框上的那部分，就是固定端，而能插拔移动的那部分，就是活动端啦。

这时候，小李的朋友小王走了过来，看到小李那副抓耳挠腮的样子，不禁笑了起来：“这都能把你难住？固定端不就是那个不动的嘛，活动端不就是能活动的嘛！”小李白了他一眼：“你这说的不是废话嘛！我是想知道它们有没有更专业准确的名称！”其实啊，在不同的行业和产品中，对于塑料件开合卡扣的固定端和活动端的称呼可能会有所不同。

但无论怎么称呼，它们的作用都是至关重要的。

就拿我们常用的背包来说，背包上那些用来调节肩带长度的卡扣，其中固定在包体上的部分就是固定端，能滑动调节的部分就是活动端。

没有它们的默契配合，我们怎么能舒舒服服地背着包出行呢？再看看办公室里的文件夹，那固定住纸张的卡扣，也是由固定端和活动端组成的。

如果没有它们，文件岂不是要满天飞？所以说，塑料件开合卡扣的固定端和活动端虽然看似微不足道，但却在我们的生活中发挥着不可或缺的作用。

汽车零件塑料卡扣脱卡原因
汽车零件塑料卡扣脱卡的原因可能有以下几点：
1. 塑料材料质量不佳：塑料卡扣的质量不好或者使用的塑料材料不耐用，容易发生断裂或变形，导致卡扣脱落。

2. 使用时间过长：长时间的使用会导致塑料卡扣的老化，使其变得脆弱，容易脱卡。

3. 不当使用或安装：如果卡扣没有正确安装或者被错误地使用，例如受到过大的力量或者被强行拆卸，都会导致卡扣脱卡。

4. 温度影响：极端的高温或低温环境下，塑料材料容易变形或收缩，导致卡扣无法有效固定。

5. 振动或碰撞：汽车在行驶过程中会受到振动和碰撞，如果卡扣没有设计得足够牢固，容易出现脱卡情况。

为了避免汽车零件塑料卡扣脱卡的问题，建议选择质量可靠的零件，遵循正确的安装和使用方法，定期检查和维护零件，避免过度振动和碰撞。

汽车铆钉卡扣用途
汽车铆钉卡扣，尤其是车圈铆钉，是汽车中的重要部件，主要用于连接轮胎和车轮。

其用途主要包括以下几个方面：
1.固定轮胎：车圈铆钉将轮胎和车轮牢固地连接在一起，确保轮胎稳定地固定在车辆上，从而提高行车安全。

2.增强承载能力：车圈铆钉可以增强车轮的承载能力，使车轮更加稳定和坚固，以便在车辆运行时更好地承受负载，提高车辆驾驶的安全性和稳定性。

3.均衡重心：车圈铆钉的正确使用可以确保车轮的均衡重心，使车辆在行驶时更加平稳，减少因轮胎失衡而引起的晃动和不稳定情况。

在汽车设计中，如特斯拉、蔚来、小蚂蚁等车型中，铆钉也常用于门槛梁、座椅横梁、后门区域和机盖处，实现与其他系统的连接。

此外，抽芯铆钉是常用的一种铆钉类型，
它常用于封闭空间处，与螺母板配合使用，通过抽芯铆钉对螺母板进行定位，实现与其他系统的连接。

请注意，由于汽车部件和设计的复杂性，建议在更换或修理汽车铆钉卡扣等部件时，寻求专业技术人员的帮助。
