隧道防排水纵向管检查井、沉砂井、检查井施工交底单

一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。

三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。

（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。

（3）检查排水设备、材料、工具等是否齐全，性能良好。

2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。

（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。

（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。

（4）排水作业区域应设置警示标志，提醒过往人员注意安全。

（5）加强对排水设施的巡查，发现异常情况及时处理。

3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。

（2）启动应急预案，组织人员进行排水作业。

（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。

（4）确保排水作业安全，防止发生二次事故。

4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。

（2）加强对排水设施的维护保养，确保设施正常运行。

（3）加强施工现场的巡查，及时发现并处理安全隐患。

（4）严格执行安全生产责任制，确保排水作业安全。

四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。

2. 作业人员应认真学习并掌握本交底内容，提高安全意识。

3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。

4. 施工单位应加强施工现场安全管理，确保排水作业安全。

五、附则1. 本交底自发布之日起实施。

2. 本交底由施工单位负责解释。

3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。

一、交底对象全体参与管道及检查井施工、维护、检修的工程技术人员、施工管理人员和一线施工作业人员。

二、交底时间施工前、施工过程中及施工结束后。

三、交底内容1. 工程概况（1）管道及检查井的规格、型号、材质、长度、数量等。

（2）管道及检查井的安装位置、连接方式、接口要求等。

（3）施工区域的环境状况、周边设施、交通状况等。

2. 施工安全注意事项（1）施工前，应进行现场勘察，了解施工环境，评估施工风险。

（2）施工过程中，应严格执行操作规程，确保施工安全。

（3）高空作业时，必须系好安全带，设置安全防护设施。

（4）施工区域内禁止无关人员进入，确保施工区域安全。

3. 主要施工工艺及安全操作要点（1）管道安装1）确保管道接口严密，防止泄漏。

2）管道连接处应进行防腐处理。

3）管道安装过程中，注意保护管道不受损坏。

（2）检查井施工1）检查井基础应平整、坚实，防止沉降。

2）检查井内应设置足够的照明设施，确保作业人员视线清晰。

3）检查井施工过程中，注意防止地下水渗漏。

4. 施工过程中可能出现的危险源及预防措施（1）高空坠落：加强安全防护措施，确保作业人员安全。

（2）物体打击：设置安全警示标志，确保施工区域安全。

（3）触电：施工过程中，注意用电安全，防止触电事故发生。

（4）中毒：检查井施工过程中，注意通风，防止有害气体积聚。

5. 应急处理措施（1）发生高空坠落事故时，立即启动应急预案，组织救援。

（2）发生物体打击事故时，立即采取措施，防止事故扩大。

（3）发生触电事故时，立即切断电源，进行急救。

（4）发生中毒事故时，立即组织人员撤离现场，进行急救。

四、交底要求1. 交底人员应熟悉管道及检查井施工安全知识，具备相应的安全资质。

2. 交底内容应详细、准确，确保施工人员掌握安全操作技能。

3. 施工人员应认真听取交底内容，提出疑问，及时解决。

4. 施工过程中，应严格执行安全技术交底要求，确保施工安全。

5. 交底记录应完整、规范，存档备查。

XXXXXXXX工程
安全、技术交底
说明：
1、技术交底要要根据批准的施工组织设计或专项方案编制、要细致全面，讲求实效，不能流于形式，要交到基层施工班组。

2、施工技术交底后应形成技术交底纪要，并附必要的图表。

参加技术交底人员应签字确认，技术交底要交到项目主管副经理、领工员、工班长、现场职工、协作队伍所有相关参与人员，并加盖项目技术部门公章后生效。

3、施工技术交底纪要应累计留存编号，装订成册，由技术部门负责保存，工程竣工时纳入工程档案.
4、当设计发生变更、方案重大改变时,需对施工技术交底等进行重新编制.
5、当施工方案进行优化、调整时，需对相应技术交底进行重新编制或补充交底。

6、当原施工技术交底在执行过程中,部分安全、质量、环保措施关键点得不到很好的执行，需对相应部分编制专项强调性补充交底进行再次交底。

7、当原技术交底在执行过程中发现有漏项、部分表述不详细或现场约束条件改变使工序施工要点有所调整时，需进行补充交底或重新交底。

8、本交底只作为参考,交底基本内容格式按此交底执行，在实际现场施工中交底内容可根据所属工程具体情况进行修改。

防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。

防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。

防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。

施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。

隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。

在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。

2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。

将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。

无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。

防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。

（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。

防水板搭接宽度不小于10cm。

防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。

在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。

一、交底对象项目全体施工人员、监理人员、质量管理人员。

二、交底时间[具体日期]三、交底内容1. 适用范围本安全技术交底适用于本工程范围内所有检查井的施工，包括雨水检查井、污水检查井、化粪池等。

2. 施工准备（1）施工前，需对施工现场进行详细勘察，了解地质条件、地下管线分布等情况。

（2）施工人员需具备相应的专业技能和安全生产知识，并进行岗前培训。

（3）施工材料、设备应满足设计要求，并进行检验合格。

3. 施工工艺（1）检查井基础施工：按照设计图纸要求，开挖检查井基础，确保基础尺寸准确、平整。

（2）检查井井身施工：采用现浇混凝土或预制混凝土检查井，确保井身尺寸、形状、强度符合设计要求。

（3）检查井井盖施工：选用符合标准的检查井井盖，确保井盖尺寸、形状、强度与井座相匹配。

（4）检查井井室施工：按照设计图纸要求，施工检查井井室，确保井室尺寸、形状、强度符合设计要求。

4. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工前，对施工区域进行安全围挡，设置警示标志。

（3）施工过程中，加强施工现场的安全管理，确保施工人员的人身安全。

（4）施工机械、设备操作人员需持证上岗，严格遵守操作规程。

（5）检查井施工过程中，注意防止地下水、土壤的流失，做好排水、防渗措施。

（6）检查井井身施工时，注意模板支撑体系的稳定，防止模板倾覆。

（7）检查井井盖施工时，注意井盖的安装位置，确保井盖与井座的匹配。

5. 质量控制（1）施工过程中，严格按照设计图纸、施工规范和质量标准进行施工。

（2）检查井施工完成后，进行质量验收，确保工程质量符合设计要求。

（3）对检查井施工过程中出现的问题，及时采取措施进行整改。

四、交底要求1. 施工人员要认真听取安全技术交底内容，确保理解并掌握。

2. 施工过程中，严格执行安全技术措施，确保施工安全。

3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识。

4. 监理单位应加强对施工过程的监督检查，确保施工安全。

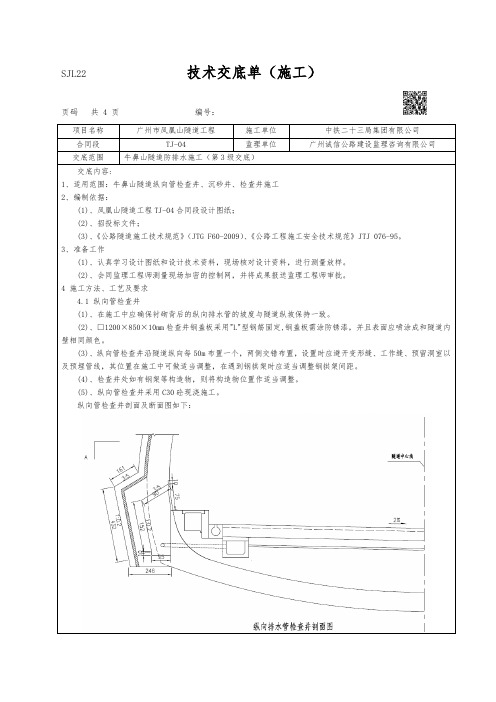

SJL22 技术交底单（施工）页码共4 页编号：
4.2沉砂井、检查井
4.2.1沉砂井、检查井结构
(1)、隧道边沟及侧式排水沟每隔50m设置一处检查井（兼沉沙井）。

(2)、沉砂井及检查井侧墙及沟底采用C25现浇钢筋砼结构。

(3)、检查井盖板采用铸铁盖板。

检查井平面及横断面图如下：
4.2.2沉砂井、检查井配筋（盖板）
(1)、沉砂井及检查井侧墙及沟底采用C25现浇钢筋砼结构。

(2)、检查井盖板采用铸铁盖板。

检查井及盖板配筋断面、数量表如下：
4.3浇筑混凝土
沉砂井、检查井、纵向管检查井砼施工标号为C30
模板搭设完成后，在灌筑混凝土时，混凝土用插入式振捣器联合捣固，安排专人负责，保证混凝土内部密实，外部光滑。

要配足备用捣固机具，防止因捣固机具发生故障，造成漏捣或捣固不实。

混凝土灌筑必须连续进行，因故不能连续灌筑，间歇时间超过混凝土初凝时间时，必须按规定进行接茬处理。

5、主要质量保证措施
5.1加强验收标准的培训学习，做到每一个施工人员，每个岗位的员工都掌握和熟悉所从事的工作要达到的质
项目经理：。

隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜，综合治理”的原则,达到防水可靠,经济合理，不留后患的目的。

1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水,表面无湿渍。

1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8，两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。

2。

施工工艺及要求2.1基面铺设防水层之前，对外漏的突出物及表面凸凹不平处进行检查处理，基面应平整、无空鼓、裂缝、松酥，清洁干燥,无尖锐物。

基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度；L：初期支护基层相邻两凸面间的距离；2.2盲管初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》（铁质安监督青藏站【2016】16 号）要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm）,环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

2.3无纺布无纺布铺设，首先用作业台车将单幅无纺布固定到预定位置，然后用专用射钉将无纺布固定在喷射混凝土上。

专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。

8m，边墙0。

8m—1m，底部1m—1.5m，并左右上下成行固定，基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱，无纺布搭接宽度不不小于5cm.2。

一、交底对象本次安全技术交底对象为所有参与排水检查井施工的作业人员、技术人员及管理人员。

二、交底时间[填写具体日期]三、交底地点[填写具体地点]四、交底内容1. 工程概况（1）工程名称：[填写工程名称]（2）工程地点：[填写工程地点]（3）工程规模：[填写工程规模]2. 安全生产方针坚持以“安全第一、预防为主、综合治理”的方针，确保排水检查井施工安全、有序、高效。

3. 安全技术要求（1）施工前准备1）施工人员应熟悉施工图纸、施工方案及安全技术交底内容。

2）施工前应对施工现场进行安全检查，确保施工环境安全。

3）施工材料、设备必须符合国家相关标准和规定。

（2）施工过程1）施工人员应穿戴符合规定的安全防护用品，如安全帽、安全带、防护眼镜等。

2）施工过程中，必须严格遵守操作规程，不得违章作业。

3）施工区域应设置安全警示标志，确保施工人员及其他人员的安全。

4）施工过程中，如发现安全隐患，应立即停止作业，并及时报告上级管理人员。

（3）安全防护措施1）施工区域应设置围挡，防止无关人员进入。

2）施工现场应设置安全通道，确保人员通行安全。

3）施工现场应配备消防器材，并定期检查，确保消防器材完好。

4）施工过程中，如需动火作业，应办理动火作业许可证，并采取必要的安全措施。

（4）施工结束后1）施工结束后，应对施工现场进行清理，确保无安全隐患。

2）施工区域应恢复原状，不影响周边环境。

4. 事故处理（1）事故报告发生安全事故后，施工人员应立即停止作业，并立即报告上级管理人员。

（2）事故调查事故发生后，应立即组织调查，查明事故原因，制定整改措施。

（3）事故处理根据事故调查结果，对事故责任人进行处理，并采取相应措施，防止类似事故再次发生。

五、交底要求1. 施工人员应认真听取安全技术交底，并掌握交底内容。

2. 施工过程中，应严格执行安全技术交底要求，确保施工安全。

3. 施工单位应加强对施工人员的安全教育，提高安全意识。

六、交底签字[施工负责人签名][施工管理人员签名][作业人员签名][日期]注：本模板仅供参考，具体内容应根据实际情况进行调整。

一、交底对象本交底针对参与检查井施工的全体施工人员、技术人员、管理人员及监理人员。

二、交底目的确保施工过程中人员安全，提高施工质量，防止安全事故发生。

三、施工概况1. 工程名称：[工程名称]2. 施工地点：[施工地点]3. 施工单位：[施工单位名称]4. 施工时间：[施工开始时间]至[施工结束时间]四、施工内容1. 检查井基础施工2. 检查井主体结构施工3. 检查井井盖安装4. 检查井周边路面恢复五、安全技术交底1. 基础施工- 作业条件：检查井基础施工前，应对施工现场进行清理，确保场地平整、排水畅通。

- 施工准备：准备好施工所需的各种材料、设备，如挖掘机、装载机、水泥、砂石等。

- 工艺操作流程：挖掘基坑，检查井基础垫层铺设，检查井基础浇筑。

- 技术要求：基础厚度、混凝土强度、钢筋配置等均应符合设计要求。

- 安全注意事项：- 施工人员必须佩戴安全帽、手套、防尘口罩等防护用品。

- 施工现场应设置安全警示标志，防止无关人员进入。

- 严格遵循操作规程，确保施工安全。

2. 主体结构施工- 作业条件：基础施工完成后，方可进行主体结构施工。

- 施工准备：准备好模板、钢筋、混凝土等材料。

- 工艺操作流程：钢筋绑扎、模板安装、混凝土浇筑。

- 技术要求：钢筋间距、模板支撑、混凝土强度等均应符合设计要求。

- 安全注意事项：- 施工人员必须遵守操作规程，防止发生坠落、物体打击等事故。

- 严禁在模板支撑体系未经验收合格的情况下进行施工。

- 混凝土浇筑过程中，应注意防止模板变形、移位。

3. 井盖安装- 作业条件：主体结构施工完成后，方可进行井盖安装。

- 施工准备：准备好井盖、螺栓、垫圈等材料。

- 工艺操作流程：井盖安装、螺栓紧固。

- 技术要求：井盖尺寸、螺栓紧固力等应符合设计要求。

- 安全注意事项：- 施工人员必须佩戴安全帽、手套等防护用品。

- 严禁在井盖未固定牢固的情况下进行施工。

- 注意防止井盖边缘锐利，避免划伤人员。
