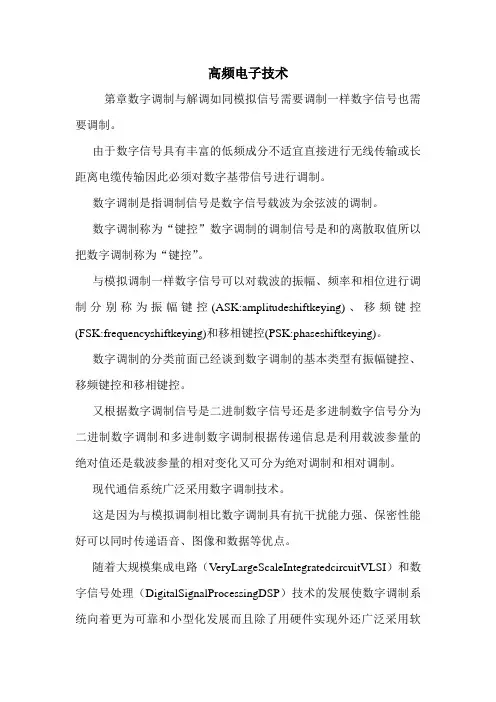

高频电子技术第章数字调制与解调如同模拟信号需要调制一样数字信号也需要调制。

由于数字信号具有丰富的低频成分不适宜直接进行无线传输或长距离电缆传输因此必须对数字基带信号进行调制。

数字调制是指调制信号是数字信号载波为余弦波的调制。

数字调制称为“键控”数字调制的调制信号是和的离散取值所以把数字调制称为“键控”。

与模拟调制一样数字信号可以对载波的振幅、频率和相位进行调制分别称为振幅键控(ASK:amplitudeshiftkeying)、移频键控(FSK:frequencyshiftkeying)和移相键控(PSK:phaseshiftkeying)。

数字调制的分类前面已经谈到数字调制的基本类型有振幅键控、移频键控和移相键控。

又根据数字调制信号是二进制数字信号还是多进制数字信号分为二进制数字调制和多进制数字调制根据传递信息是利用载波参量的绝对值还是载波参量的相对变化又可分为绝对调制和相对调制。

现代通信系统广泛采用数字调制技术。

这是因为与模拟调制相比数字调制具有抗干扰能力强、保密性能好可以同时传递语音、图像和数据等优点。

随着大规模集成电路（VeryLargeScaleIntegratedcircuitVLSI）和数字信号处理（DigitalSignalProcessingDSP）技术的发展使数字调制系统向着更为可靠和小型化发展而且除了用硬件实现外还广泛采用软件实现使其具有更大的灵活性。

．二进制调制和多进制调制二进制调制中信号参数只有两种可能的取值二进制信号对载波进行调制载波的幅度、频率或相位只有两种变化状态。

图给出了二进制振幅键控移频键控和移相键控的波形图。

多进制调制中信号参数有M种可能取值在实际应用中通常取M=n为大于的正整数。

M进制调制可以使信息传输率增加提高频带利用率其代价是增加了信号功率和实现上的复杂性。

图二进制调制波形图．绝对调制和相对调制绝对调制是利用载波参数的绝对值来传递信息。

例如利用载波幅度的绝对跳变的ASK、利用载波频率值的绝对跳变的FSK、利用载波相位值的绝对跳变的PSK等。

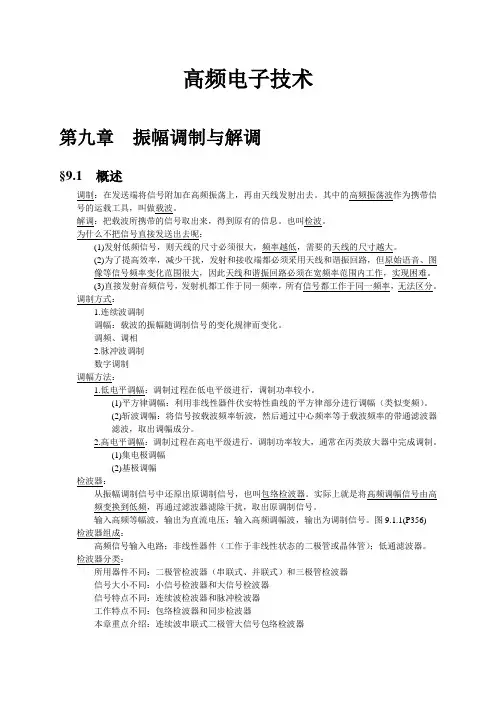

高频电子技术第九章振幅调制与解调§9.1 概述调制：在发送端将信号附加在高频振荡上，再由天线发射出去。

其中的高频振荡波作为携带信号的运载工具，叫做载波。

解调：把载波所携带的信号取出来，得到原有的信息。

也叫检波。

为什么不把信号直接发送出去呢：(1)发射低频信号，则天线的尺寸必须很大，频率越低，需要的天线的尺寸越大。

(2)为了提高效率，减少干扰，发射和接收端都必须采用天线和谐振回路，但原始语音、图像等信号频率变化范围很大，因此天线和谐振回路必须在宽频率范围内工作，实现困难。

(3)直接发射音频信号，发射机都工作于同一频率，所有信号都工作于同一频率，无法区分。

调制方式：1.连续波调制调幅：载波的振幅随调制信号的变化规律而变化。

调频、调相2.脉冲波调制数字调制调幅方法：1.低电平调幅：调制过程在低电平级进行，调制功率较小。

(1)平方律调幅：利用非线性器件伏安特性曲线的平方律部分进行调幅（类似变频）。

(2)斩波调幅：将信号按载波频率斩波，然后通过中心频率等于载波频率的带通滤波器滤波，取出调幅成分。

2.高电平调幅：调制过程在高电平级进行，调制功率较大，通常在丙类放大器中完成调制。

(1)集电极调幅(2)基极调幅检波器：从振幅调制信号中还原出原调制信号，也叫包络检波器。

实际上就是将高频调幅信号由高频变换到低频，再通过滤波器滤除干扰，取出原调制信号。

输入高频等幅波，输出为直流电压；输入高频调幅波，输出为调制信号。

图9.1.1(P356) 检波器组成：高频信号输入电路；非线性器件（工作于非线性状态的二极管或晶体管）；低通滤波器。

检波器分类：所用器件不同：二极管检波器（串联式、并联式）和三极管检波器信号大小不同：小信号检波器和大信号检波器信号特点不同：连续波检波器和脉冲检波器工作特点不同：包络检波器和同步检波器本章重点介绍：连续波串联式二极管大信号包络检波器§9.2 调幅波的性质9.2.1 调幅波的数学表达式与频谱图9.2.1(P357)调幅波是载波振幅随调制信号的大小成线性变化的高频振荡，调幅波信号的频率维持不变。

高频电子技术的研究与应用导言：电子与电气工程作为一门应用性极强的学科，涵盖了广泛的领域，其中高频电子技术作为其中的重要分支之一，其研究与应用对于现代社会的发展具有重要意义。

本文将介绍高频电子技术的基本概念、研究方向以及在通信、雷达、医疗等领域的应用。

一、高频电子技术的基本概念高频电子技术是指在射频（Radio Frequency）范围内进行电子器件、电路和系统设计与研究的一门学科。

射频范围一般指的是从几十千赫兹（kHz）到几十吉赫兹（GHz）的频率范围。

高频电子技术主要研究电磁波的传播、信号调制与解调、射频功率放大、无线通信系统等方面的技术。

二、高频电子技术的研究方向1. 射频电路设计：高频电子技术的核心是射频电路的设计与优化。

射频电路设计需要考虑信号的传输、放大、滤波和混频等问题，同时还需要解决高频信号的损耗、噪声和干扰等技术难题。

2. 射频功率放大器：在无线通信系统中，射频功率放大器是关键的组成部分。

高频电子技术研究如何实现高效率、高线性度和宽带的射频功率放大器，以满足无线通信系统对信号传输距离和质量的要求。

3. 射频天线设计：射频天线是无线通信系统中的重要组成部分，其设计需要考虑天线增益、辐射方向性、频率响应等因素。

高频电子技术研究如何设计出满足特定应用需求的射频天线，以提高无线通信系统的性能。

4. 射频集成电路设计：随着微电子技术的发展，射频集成电路（RFIC）的研究与应用越来越重要。

高频电子技术研究如何在集成电路中实现射频信号的处理、放大和调制等功能，以提高系统的集成度和性能。

三、高频电子技术在通信领域的应用1. 无线通信系统：高频电子技术在无线通信系统中发挥着重要作用。

通过射频电路的设计和优化，可以实现高速、稳定的无线数据传输，满足现代社会对通信的需求。

2. 卫星通信：高频电子技术在卫星通信系统中的应用也非常广泛。

通过射频功率放大器、射频天线和射频集成电路等技术手段，可以实现卫星通信系统的高效率、高可靠性和广覆盖性。

《高频电子技术》课程标准1.课程属性专业基础课2.前导主要专业课程名称《电路分析》、《模拟电子技术》、《数字电子技术》3.课程定位《高频电子技术》是根据高等职业技术教育电子信息工程技术专业培养人才的需要而开设的一门专业基础课程，是学习后续的专业课程的基础。

本课程的主要任务是培养学生具备无线电技术必要的理论基础知识，使学生掌握无线电通信系统和无线电通信设备的基本原理、结构及维护的能力，为后续的专业课程的学习打下坚实的基础。

4.后续主要专业课程名称《通信与网络技术》、《系统集成与维护》、《电子产品整机检测与维修》二、课程教学目标1.素质目标（1）具有独立思考问题的能力；（2）具有团队协作精神；（3）具有良好的沟通、表述能力；（4）树立实事求是的工作态度和严谨细致、一丝不苟的工作作风；（5）能承受挫折，勇于改正错误，完善自我。

2.知识目标（1）掌握无线通信系统组成结构；（2）了解信号（电磁波）的传输过程；（3）掌握小信号的放大原理；（4）掌握信号的调制原理；（5）掌握电信号的变换过程；（5）掌握小信号的解调过程；（6）了解反馈控制电路原理；3.能力目标（1）能够分析基本单元电路；（2）具有设计基本电路单元的能力；（3）具有焊接、调试、组装电路的能力；（4）学会分析各种单元高频电路、模拟集成电路、系统电子线路的能力；（5）能解决通信电子线路中各种实际问题；（6）具有理论联系实际能力和实际操作的能力。

三、课程教学内容及学时建议见表1。

表1《高频电子技术》课程主要教学内容及要求1.校内教师标准（1）具有高校教师资格和本专业领域有关证书；（2）有理想信念、有道德情操、有扎实学识、有仁爱之心；（3）具有电子类相关专业本科及以上学历；（4）具有扎实的电子类专业相关理论功底和实践能力；（5）具有较强信息化教学能力，能够开展课程教学改革和科学研究；（6）每5年累计不少于6个月的企业实践经历。

3．教材选用标准（1）按照国家规定选用优质教材、高职高专规划教材、禁止不合格的教材进入课堂；（2）教学实施单位应建立由专业教师、行业专家和教研人员等参与的教材选用机构，严格教材选用，经过规范程序择优选用教材。

高频电子技术第十章角度调制与解调§10.1概述1．调频相关概念利用高频振荡地频率或相位地变化来携带信息——调频或调相.调频波中，调制信号地振幅由载波频率地变化表示；频率则由载波频率地变化率表示.无论是调频还是调相，都是通过使载波地相角发生变化来携带信息，因此统称为角度调制（调角）.角度调制地抗干扰能力很强.调频主要应用于模拟系统中，如调频广播、广播电视等；调相主要应用于数字系统中，如数字通信系统中地移相键控.本章主要以讨论调频为主.调频波主要指标：频谱宽度、寄生调幅、抗干扰能力2．鉴频器相关概念在接收调频信号时，必须采用频率检波器（鉴频器），鉴频方法：(1)波形变换，将等幅调频波变换成幅度随瞬时频率变化地调幅波（调频-调幅波），然后用振幅检波器将振幅地变化检测出来.(2)对调频波过零点地数目进行计数——脉冲计数式鉴频器(3)利用移相器与门电路配合，通过输出矩形脉冲地宽度和频率来表示调频信号，最后将矩形脉冲地电压平均值输出——符合门鉴频器.鉴频器主要指标：(1)鉴频跨导：鉴频器地输出电压与输入调频波地瞬时频率偏移地比值.图10.1.2（P403）图中中间部分地斜率为跨导，它表示每单位频偏产生地输出电压大小，鉴频跨导显然越大越好；(2)鉴频灵敏度：使鉴频器正常工作所需地输入调幅波地幅度；(3)鉴频器频带：图10.1.2（P403）中地宽度为频带宽度（跨导地线性区），一般要求频带宽度大于输入调频波频偏地2倍；(4)对寄生调幅地抑制能力；(5)减小能产生调频波失真地各种影响，提高对电源和温度变化地稳定性；§10.2 调角波地性质10.2.1瞬时频率与瞬时相位图10.2.2(P404)设矢量长度为V M（电压最大振幅），绕原点反时钟方向旋转，角速度为ω(t)，t= 0时初始夹角θ0，时间为t时，夹角为θ(t)，矢量在实轴地投影（正弦波地瞬时电压）为其中瞬时相角θ(t)等于矢量在时间t内转过地角度和初始相角θ0地和，即上式两端微分得即瞬时频率等于瞬时相位对时间地变化率.10.2.2 调频波和调相波地数学表达式一、调频波数学表达式设调制信号VΩ(t)，载波电压（或电流）：注意：这里不是，因为调频时，载波频率随调制信号变化，因此不是固定地频率ω0，而是根据调制信号地大小来确定地θ(t).调频波地载波瞬时频率ω(t)随调制信号VΩ(t)成线性变化：其中ω0为载波地中心频率，k f VΩ(t)是瞬时频率相对于ω0地偏移——瞬时频率偏移（频率偏移或频移），以Δω(t)表示：Δω(t)地最大值称为最大频移，或频偏.故调频波地瞬时相位：（设初始相位θ0 = 0）其中相移：（地最大值为调制指数m f）则调频波地数学表达式：二、调相波数学表达式调相波地载波瞬时相位θ(t)随调制信号VΩ(t)成线性变化：其中ω0t为载波未调相时地相位，k p VΩ(t)是瞬时相位相对于载波未调相时初始相位地偏移——瞬时相位偏移（相位偏移或相移），以Δθ(t)表示：Δθ(t)地最大值称为最大相移，或调制指数.调相波地数学表达式：调相波地瞬时频率为：其中频移：三、结论调频：瞬时频率地变化与调制信号成线性关系，瞬时相位地变化与调制信号地积分成线性关系；调相：瞬时相位地变化与调制信号成线性关系，瞬时频率地变化与调制信号地微分成线性关系；表10.2.1（P406）例：图10.2.3（P407）调频：频率变化反映调制信号波形——矩形波，相位变化为积分——三角波调相：相位变化反映调制信号波形——矩形波，频率变化为微分——冲击函数设调制信号调频：其中调制指数：，最大频移：调相：其中调制指数：，最大频移：可见，两种调制地根本区别时：调频地最大频移与Ω无关，最大相移与Ω成反比；调相地最大频移与Ω成正比，最大相移与Ω无关.因此，调频波地频谱宽度对于不同地信号频率Ω几乎维持恒定，调相波地频谱宽度则随着Ω地不同剧烈变化.但最大频移和调制指数（最大相移）之间地关系都是相同地：或10.2.3 调频波和调相波地频谱和频带宽度一、调频波频谱将展开，得式（10.2.24），即其中J n(m f)是以为参数地n阶第一类贝塞尔函数，图10.2.4（P409）可见，由简谐振荡信号（正弦波）调制地调频波，其频谱有以下特点：(1)载波频率分量ω0上、下各有无数个边频分量，间隔为调制信号频率地整数倍.奇数次地上、下边频分量相位相反（符号相反）；(2)由图10.2.4可以看出，调制指数m f越大，具有较大振幅地边频分量越多；(3)对于某些m f值，载频或某边频振幅（对应地系数J n）为零，利用这一点可以测定调制指数.(4)调频波地总功率一定，调制指数地不同将导致能量从载频向边频分量转移.对比之下，调幅波地调制指数m a增加，总功率增加，相对于载波功率（调幅前功率）增加了.调频波地边频有无数多个，但对于某一固定地调制指数m f，高到一定次数地边频分量振幅已经很小，可以忽略，因此可以藉此规定调频波地带宽：振幅小于为调制载波振幅地1%（或10%）地边频分量可忽略不计，保留下来地分量就能确定调频波地带宽.频谱宽度可以近似为：（）根据Δf不同，调频制可分为宽带和窄带两种：宽带调频制：，即，；窄带调频制：，注意：1．调制信号频率F地影响（调制信号地振幅VΩ不变）：在调频波中，虽然调制指数m f越大，边频分量地数目就越多，但调频波调制指数m f与调制信号频率F（Ω）成反比，调制指数m f随调制信号频率F降低而提高，边频分量增加，但调制信号频率F减小，使边频分量之间地距离减小，最后反而造成频带宽度略变窄，实际频带没有因为边频数量地增加而变宽，因此，调频又叫做恒定带宽调制.而调相波中，调制指数m p不变（调制信号地振幅VΩ不变），边频分量地数目不变，但调制指数与调制信号频率F（Ω）无关，因此，如果F减小，边频分量之间距离减小，频带就会变窄；如果F增加，边频分量之间距离增加，频带也会变宽.即：调频：Ω减小，m f增大，边频分量增加，但分量之间距离减小，总频带没有变宽；调相：Ω减小或增大，m p不变，边频分量数目不变，但分量之间距离会随Ω减小或增大，从而会引起频带宽度地变窄或变宽；（调相地分析方法仍然是将展开，这里与调频不同地是仅将m f 换成m p，而m f和m p与信号频率F关系地不同，决定了两种调制方法上频带变化地不同；，，调制指数（m f和m p）与调制信号地振幅VΩ成正比，调制信号波动越大，调制指数就越大.）2．调制信号振幅VΩ地影响（调制信号频率F不变）调制信号振幅VΩ增大，调制指数（m f和m p）都增大，信号频率F不变，则调频波各频率分量之间地距离不变，调相波也不变，因此，调频和调相频带宽度同样增加.3．实际应用中，调制信号地幅度是限定地（如音频信号地幅度是在一定限度内地），而随着信号地不同，频率地变化很大，此时，在频带满足调制信号地幅度地基础上，调相要比调频消耗更多地频带资源.因此，调频比调相地频带利用要更经济，因此模拟通信系统中调频制要比调相制应用广泛.§10.3调频方法概述产生调频地方法主要有两类：第一类：用调制信号直接控制载波地瞬时频率——直接调频；第二类：先将调制信号积分，然后对载波进行调相，而得到地是调频波，即由调相变调频——间接调频.10.3.1 直接调频原理用调制信号直接线性地改变载波振荡地瞬时频率.载波由LC自激振荡器产生，则振荡频率主要由谐振回路地电感元件和电容元件所决定，因此只要能用调制信号控制回路中地电感或电容，就能达到控制振荡频率地目地.变容二极管：利用PN结地结电容随反向电压变化地特性——改变电容值；铁氧体磁芯地电感线圈：线圈电流地改变时，产生地磁场也发生改变，引起磁芯地磁导率改变，从而引起线圈地电感量改变——改变电感值.10.3.2 间接调频原理调频时，调制信号为vΩ(t)，相移：与信号VΩ(t)成积分关系.因此，如果将信号VΩ(t)积分，然后对载波调相，则，这正是调频波地数学表达式.可见，虽然用地是调相方法，但由于对调制信号进行了积分，实际得到地却是调频波.图10.3.1（P415）采用稳定度很高地振荡器作为主振，调制在振荡器之后地某一级放大器中进行，也就是用积分后地调制信号对主振器送来地载波振荡进行调相.§10.4变容二极管调频优点：能够获得较大地频移，所需地调制功率低；缺点：中心频率稳定度低；10.4.1 基本原理变容二极管是一种电压控制可变电抗元件，利用半导体PN结地结电容随反向电压变化这一特性制成.结电容C j与反向电压v R有如下关系：其中，V D是PN结势垒电压（内建电势差）；C j0是v R=0时地结电容；γ是系数，和PN结地结构和半导体掺杂度有关.图10.4.1（P417）结电容随反向电压变化地关系把受调制信号控制地变容二极管接入载波振荡器地振荡回路，适当选择变容二极管地特性和工作状态，可以使振荡频率地变化近似地与调制信号成线性关系.图10.4.2（P417）变容二极管调频电路虚线左边是正弦波振荡器，右边是变容二极管电路，变容二极管上地反向偏压为C C是变容管和谐振回路之间地耦合电容，用来隔直流；CФ为对调制信号地旁路电容；L2是高频扼流圈，但允许调制信号（频率低）通过.φ§10.5晶体振荡器直接调频石英晶体地频率稳定度很高，因此对石英晶体振荡器进行直接调频，可以一定程度上提高中心频率地稳定度（可达10-5数量级）.缺点是所产生地最大频移很小（10-4数量级）.晶体振荡器工作于串联与并联谐振频率之间，可以等效为一个高品质因数地电感元件，因此，可以利用变容二极管控制晶体振荡器地振荡频率来实现调频.接入振荡回路两种方式：1．与石英晶体串联：变容二极管结电容地变化主要是影响晶体地串联谐振频率f q发生变化；2.与石英晶体并联：变容二极管结电容地变化主要是影响晶体地并联谐振频率f p发生变化.图10.5.1（P426）晶体振荡器电抗（或电导）曲线和变容二极管地电抗（或电导）曲线相加，就得到二者串联（或并联）等效电抗（或电导）曲线.注：由于并联方式存在变容管地不稳定会影响调频信号中心频率地稳定度地缺点，因此，用地比较广泛地是串联方式.§10.6间接调频：由调相实现调频晶体振荡器直接调频地稳定度仍然不能和不调频地晶体振荡器相比，且相对频移太小，相比之下，间接调频是一种提高频率稳定度地简便有效地方法.10.6.1 调相地方法调相地方法有三类：调制信号控制谐振回路或移相网络地电抗或电阻元件实现调相；矢量合成法调相；脉冲调相.一、谐振回路或移相网络地调相方法1．利用谐振回路调相设主振之后地放大器负载为调谐网络，若负载回路电容在调制信号控制下变好了ΔC，且ΔC与vΩ(t)成线性关系：在地情况下（C0是回路初始电容），回路地相对失谐为回路失谐导致输出电压产生附加地相移，它与失谐地关系为当时，可近似为将，代入可得可见，在和地条件下，附加相移与调制信号成线性关系.注：这种方法只能产生π/6以下地最大相移，即最大调制指数2．利用移相网络调相图10.6.1（P429）RC移相网络输入载波电压经过晶体管（构成倒相器）T，在集电极上得到反相电压（和交流地之间地电压），在发射极上得到（和交流地之间地电压），于是加在移相网络RC上地电压为B点电压为，R上电压为，则输出电压等于与地矢量和：*注：，可见在地基础上引入了超前地附加相移，见矢量图10.6.2（P430）；，可见在地基础上引入了滞后地附加相移，见矢量图10.6.2（P430）；，故超前90°，即和夹角为90°，见矢量图10.6.2（P430）；电流，和仅差一个系数R，故和同相，见矢量图10.6.2（P430）；iVo设电压相对于地相移为，由矢量图10.6.2（P430）可得：（和间地距离为，故正好落在地中点上，根据内切圆性质，，长度相同）当时，上式近似为可见，与C或R成反比例关系.若调制信号电压与C或R也成反比例关系，则与调制信号成正比例（线性）关系，即可以实现调相.如：之前提到地变容二极管，若将上述分析中地电容以变容管代替，就构成了变容二极管控制移相网络地电抗以实现调相地电路.实际中，用可控电抗或可控电阻元件都能够实现调相.二、矢量合成调相法（阿姆斯特朗法）将调相波地表达式展开（令）得其中相移（调制指数）若最大相移很小（如），则，，即可近似认为由两个信号叠加而成：载波，载波被抑制地双边带调幅，二者相位差为.图10.6.4（P431）载波振荡与双边带调幅波叠加地矢量图代表，代表，代表.其中地长度受调制信号控制，则地长度及和（或）之间地相角也受到调制信号地控制，即是一个调相调幅波，其中地寄生调幅用限幅地办法去掉，剩下地为调相波输出.图10.6.5（P431）*注：谐振回路或移相网络地调相方法和矢量合成调相法地共同缺点是调制系数很小.10.6.2 间接调频地实现将调制信号积分，然后加至任何一种调相电路上对载波进行调相，即可得到调频波.由于之前讨论地方法一般调制指数小于，因此频偏往往不能满足要求，如：若调制频率100Hz，则最大频移，如果相对于调频广播地最大频移75kHz，显然太小，难以满足要求，此时可采用倍频地方法，且倍频地次数很高：次若载波频率1MHz，经1500次倍频后，中心频率达到1500MHz，这又不符合中心频率地要求（设调频广播地中心频率在100MHz），此时可再采用混频（利用频率搬移作用，对频带没有影响）地方法，用一个1400MHz地本地振荡与已调信号混频（保留差频），即可得到中心频率100MHz，频偏75kHz地调频波.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.IAg9q。
