高频电子技术试题库第三章

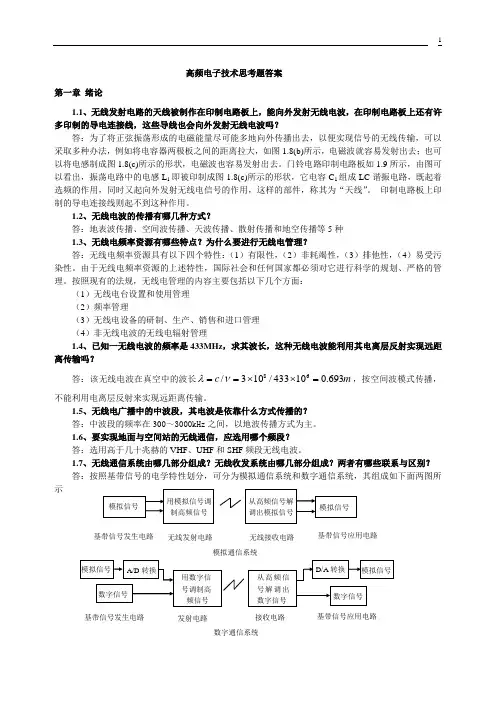

高频电子技术思考题答案第一章 绪论1.1、无线发射电路的天线被制作在印制电路板上，能向外发射无线电波，在印制电路板上还有许多印制的导电连接线，这些导线也会向外发射无线电波吗？答：为了将正弦振荡形成的电磁能量尽可能多地向外传播出去，以便实现信号的无线传输，可以采取多种办法，例如将电容器两极板之间的距离拉大，如图1.8(b)所示，电磁波就容易发射出去；也可以将电感制成图1.8(c)所示的形状，电磁波也容易发射出去。

门铃电路印制电路板如1.9所示，由图可以看出，振荡电路中的电感L 1即被印制成图1.8(c)所示的形状，它电容C 1组成LC 谐振电路，既起着选频的作用，同时又起向外发射无线电信号的作用，这样的部件，称其为“天线”。

印制电路板上印制的导电连接线则起不到这种作用。

1.2、无线电波的传播有哪几种方式？答：地表波传播、空间波传播、天波传播、散射传播和地空传播等5种1.3、无线电频率资源有哪些特点？为什么要进行无线电管理？答：无线电频率资源具有以下四个特性：（1）有限性，（2）非耗竭性，（3）排他性，（4）易受污染性。

由于无线电频率资源的上述特性，国际社会和任何国家都必须对它进行科学的规划、严格的管理。

按照现有的法规，无线电管理的内容主要包括以下几个方面：（1）无线电台设置和使用管理（2）频率管理（3）无线电设备的研制、生产、销售和进口管理（4）非无线电波的无线电辐射管理1.4、已知一无线电波的频率是433MHz ，求其波长，这种无线电波能利用其电离层反射实现远距离传输吗？答：该无线电波在真空中的波长m c 693.010433/103/68=⨯⨯==νλ，按空间波模式传播，不能利用电离层反射来实现远距离传输。

1.5、无线电广播中的中波段，其电波是依靠什么方式传播的？答：中波段的频率在300～3000kHz 之间，以地波传播方式为主。

1.6、要实现地面与空间站的无线通信，应选用哪个频段？答：选用高于几十兆赫的VHF 、UHF 和SHF 频段无线电波。

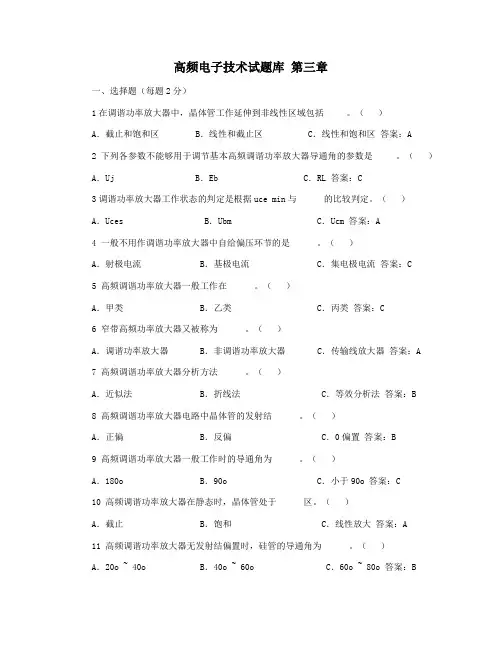

高频电子技术试题库第三章一、选择题（每题2分）1在调谐功率放大器中，晶体管工作延伸到非线性区域包括。

（）A．截止和饱和区 B．线性和截止区 C．线性和饱和区答案：A2下列各参数不能够用于调节基本高频调谐功率放大器导通角的参数是。

（） A．Uj B．Eb C．RL 答案：C3调谐功率放大器工作状态的判定是根据uce min与的比较判定。

（）A．Uces B．Ubm C．Ucm 答案：A4 一般不用作调谐功率放大器中自给偏压环节的是。

（）A．射极电流 B．基极电流 C．集电极电流答案：C5 高频调谐功率放大器一般工作在。

（）A．甲类 B．乙类 C．丙类答案：C6 窄带高频功率放大器又被称为。

（）A．调谐功率放大器 B．非调谐功率放大器 C．传输线放大器答案：A7 高频调谐功率放大器分析方法。

（）A．近似法 B．折线法 C．等效分析法答案：B8 高频调谐功率放大器电路中晶体管的发射结。

（）A．正偏 B．反偏 C．0偏置答案：B9 高频调谐功率放大器一般工作时的导通角为。

（）A．180o B．90o C．小于90o 答案：C10 高频调谐功率放大器在静态时，晶体管处于区。

（）A．截止 B．饱和 C．线性放大答案：A11 高频调谐功率放大器无发射结偏置时，硅管的导通角为。

（）A．20o ~ 40o B．40o ~ 60o C．60o ~ 80o 答案：B12 高频调谐功率放大器无发射结偏置时，锗管的导通角为。

（）A．20o ~ 40o B．40o ~ 60o C．60o ~ 80o 答案：C13高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，展开系数最大的是。

（A．?0 B．?1 C．?2 答案：B14高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，?1?0最大值为。

（ A．3 B．2 C．1））答案：B15高频调谐功率放大器集电极电流脉冲展开系数中，对应任意导通角，?1A．3 B．2 C．1 答案：C16 某晶体管的转移特性，其转移导纳g?10mA/V,Uj?0.6V,Eb??1V，激励信号电压幅值Ubm=3.2V，则导通角为。

⾼频复习资料题带标准答案绪论1、通信系统的构成？各部分的作⽤？通信系统由发送设备、传输煤质、接收设备组成。

发送设备：将信号以较容易传输⼜不容易受⼲扰的⽅式传送出去。

接受设备：将信号接受过来并且恢复出原来的发送信号。

传输煤质：将信号尽量⽆损耗的传送。

2、⽆线电通信为什么要进⾏调制？常⽤的模拟调制⽅式有哪些？3、如图为⼀个调幅模拟通信系统中超外差接收机的原理框图（1）根据其⼯作原理分别填写整机框图中的各单元名称。

（2）画出各单元的输⼊和输出波形（画草图），并标明对应的频率（可⽤符号标明）。

及各对应框的⽰意波形，并标明对应的频率（可⽤符号表明）4、画出通信系统的典型框图，并说明输⼊信号、发射信号、接收信号、输出信号分别为何种类型的信号。

5、电磁波的传播途径有天波和地波两种。

6、通信系统主要由三部分构成：发送设备、传输煤质和接收设备。

第1章选频⽹络与阻抗变化1、串联谐振回路和并联谐振回路的特性？分别适⽤于什么的电路选频？2. 串联谐振回路谐振时电抗为零，回路电阻最⼩，回路电流最⼤。

3. 回路的Q 值与通频带成反⽐，Q 值越⾼通频带越窄，回路的选择性越好。

4. ⽯英晶体具有压电效应，⽯英晶体谐振器有串联和并联两个谐振频率。

5、LC 并联谐振回路中，谐振频率为0f 。

当0f f =，回路电抗呈电阻性。

当0f f >回路电抗呈电容性，当0f f <时，回路电抗呈电感性。

6、常见的滤波器有哪些形式？那种滤波器选频特性好？⽯英晶体滤波器、陶瓷滤波器、声表⾯滤波器⽯英晶体滤波器7、传输线变压器存在两种⼯作⽅式传输线和变压器，⾼频率时传输线模式起主要作⽤，低频率时变压器模式起主要作⽤。

8、对于收⾳机的中频放⼤器，其中⼼频率 f 0＝465KHz ， BW =8KHz ，回路电容 C=200pF ，试计算回路电感和 Q L 值。

若电感线圈的 Q 0 =50 ，问在回路上应并联多⼤的电阻才能满⾜要求。

(数值不⼀样)对于收⾳机的中频放⼤器，其中⼼频率 f 0＝465KHz ， BW =8KHz ，回路电容 C=200pF ，试计算回路电感和 Q L 值。

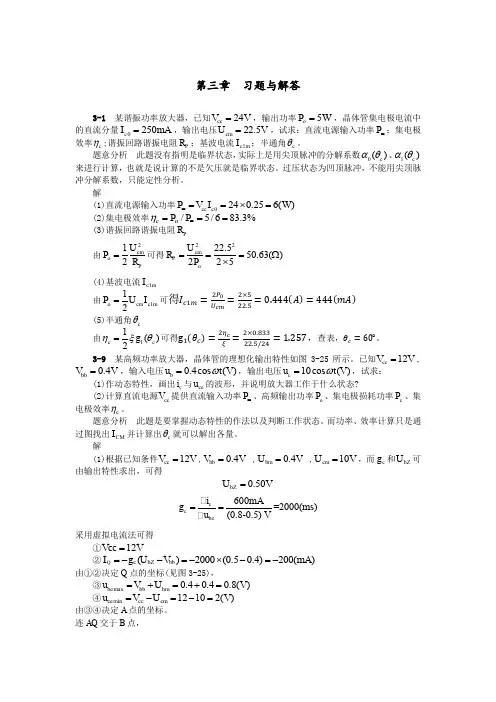

习题3.1 高频功率放大器的主要作用是什么?应对它提出哪些主要要求？答：高频功率放大器的主要作用是放大高频信号或高频已调波信号，将直流电能转换成交流输出功率。

要求具有高效率和高功率输出。

3.2 为什么丙类谐振功率放大器要采用谐振回路作负载？若回路失谐将产生什么结果？若采用纯电阻负载又将产生什么结果？答：因为丙类谐振功率放大器的集电极电流i c为电流脉冲，负载必须具有滤波功能，否则不能获得正弦波输出。

若回路失谐集电极管耗增大，功率管有损坏的危险。

若采用纯电阻负载则没有连续的正弦波输出。

3.3 高频功放的欠压、临界和过压状态是如何区分的？各有什么特点？答：根据集电极是否进入饱和区来区分，当集电极最大点电流在临界线右方时高频功放工作于欠压状态，在临界线上时高频功放工作临界状态，在临界线左方时高频功放工作于过压状态。

欠压状态的功率和效率都比较低，集电极耗散功率也较大，输出电压随负载阻抗变化而变化，较少使用，但基极调幅时要使用欠压状态。

临界状态输出功率大，管子损耗小，放大器的效率也较高。

过压状态下，负载阻抗变化时，输出电压比较平稳且幅值较大，在弱过压时，效率可达最高，但输出功率有所下降，发射机的中间级、集电极调幅级常采用过压状态。

3.4 分析下列各种功放的工作状态应如何选择？(1) 利用功放进行振幅调制时，当调制的音频信号加到基极或集电极时，如何选择功放的工作状态？(2) 利用功放放大振幅调制信号时，应如何选择功放的工作状态？ (3) 利用功放放大等幅度信号时，应如何选择功放的工作状态？答：(1) 当调制的音频信号加到基极时，选择欠压状态；加到集电极时，选择过压状态。

(2) 放大振幅调制信号时，选择欠压状态。

、 (3) 放大等幅度信号时，选择临界状态。

3.5 两个参数完全相同的谐振功放，输出功率P o 分别为1W 和0.6W ，为了增大输出功率，将V CC 提高。

结果发现前者输出功率无明显加大，后者输出功率明显增大，试分析原因。

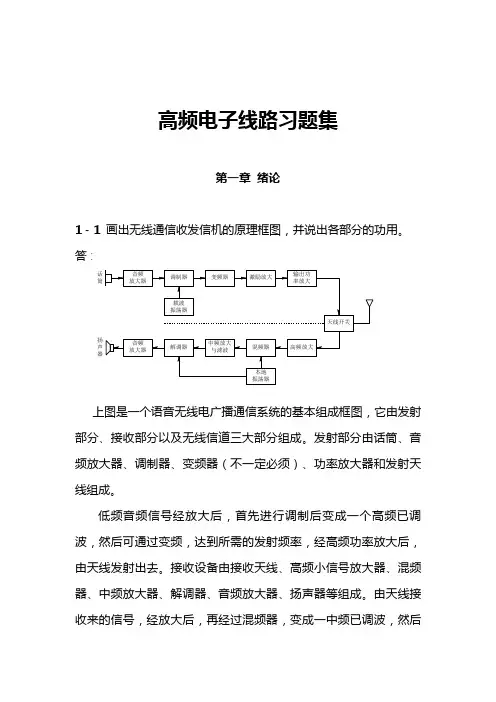

高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。

答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后话筒扬声器检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

《高频电子技术》一、填空题1. LC 并联谐振回路的L 为18H μ,其谐振频率为10MHZ,则电容值c 为 14pf 。

2. 有一单频高频信号，其频率为300MHZ ，则其波长为 1m 。

3. 三点式LC 正弦波振荡器的基本形式有两种，分别是 电容三点式 和 电感三点式 。

4. 丙类高频功率放大器工作在丙类状态的目的是提高 效率 。

5.矩形系数越接近于 1 ，谐振放大器的选择性越好。

6.丁类和戊类功率放大器中，晶体管轮流工作在_饱和导通__和__截止__区。

7.直接调频方式是指用调制信号直接去控制振荡器的__振荡频率_，从而得到调频信号8.同步检波过程中，同步信号必须与调幅波的载波信号_同频同相_。

9.如图1所示频率合成电路中，已知ωi= 100KHZ,N=5,则ωV =_500KHz_。

图110、在通信电子线路中PLL 表达的意思是__锁相环路 _。

11、振荡电路的振幅起振条件为|AF| > 1。

12. 混频器电路是由 相乘器 和 带通滤波器 两部分组成。

13. 反馈正弦波振荡器起振条件中的相位条件实际上是让电路产生 正 反馈。

14. 谐振功率放大器中，在保持Rp 、U bm 及U CC 不变的情况下，放大器的性能随谐振回路基极偏置电压U BB 变化的特性称为 基极调制 特性。

15. 在锁相环路中插入分频器就构成了最简单的 锁相频率合成器 。

16.丙类谐振功率放大器中，基极偏置电压V BB 小于 0.（大于、等于、小于）17. 在研究LC 振荡电路的交流等效电路时，一般 大 电容是辅助电容，予以短路， 小电容是工作电容应该保留。

（大、小）18.将一个或若干个高稳定度、高准确度的参考频率经过各种处理技术生成具有同样稳定度和准确度的大量离散频率技术，称为频率 合成 技术。

19．高频小信号谐振放大器是接收设备的重要组成部分，具有 放大 和 选频 功能。

20．按照导通角θ来分类， θ=1800的高频功率放大器称为 甲 类功放，θ<900的高频功率放大器称为 丙 类功放。

第1章绪论自测题一、填空题1．从广义上来讲，无论是用任何方法、通过任何媒介完成都称为通信。

2．1864年英国物理学家从理论上预见了电磁波的存在，1887年德国物理学家以卓越的实验技巧证实了电磁波是客观存在的。

此后，许多国家的科学家都在纷纷研究如何利用电磁波来实现信息的传输，其中以的贡献最大，使无线电通信进入了实用阶段。

3．标志着电子技术发展史上的三大里程碑分别是、和。

4．一个完整的通信系统由、和组成。

5．发送设备的主要任务是，接收设备的主要任务是。

6．调制是用低频信号控制高频载波的、或。

7．比短波波长更短的无线电波称为，不能以和方式传播，只能以方式传播。

8．短波的波长较短，地面绕射能力，且地面吸收损耗，不宜沿传播，短波能被电离层反射到远处，主要以方式传播。

9．在无线广播调幅接收机中，天线收到的高频信号经、、、后送入低频放大器的输入端。

答案：1．信息的传递；2．麦克斯韦，赫兹，马克尼；3．电子管，晶体管，集成电路；4．发送设备，信道，接收设备；5．调制和放大，选频、放大和解调；6．振幅，频率，相位；7．超短波，地波，天波，空间波；8．弱、较大、地表、天波；9．高频小信号放大器，混频器，中频放大器，检波器。

二、选择题1．1978年，美国贝尔实验室研制成功的第一代模拟移动通信技术是。

A．CDMA B．TDMA C．FDMA D．GSM2．2000年，国际电信联盟从10种第三代地面候选无线接口技术方案中最终确定了三个通信系统的接口技术标准，其中，以中国大唐电信集团为代表提出的。

A ．CDMAB ．WCDMAC ．TD-SCDMAD ．CDMA20003．无线电波的速率为c ，波长为λ，频率为f ，三者之间的正确关系是 。

A ．/c f λ=B ．/c f λ=C ．/f c λ=D ．/f c λ=4．为了有效地发射电磁波，天线尺寸必须与辐射信号的 。

A ．频率相比拟B ．振幅相比拟C ．相位相比拟D ．波长相比拟5．有线通信的传输信道是 。

高频电子线路试题库及答案精品高频电子线路试题库及答案一、单项选择题（每题2分，共20分）第二章选频网络1、LC串联电路处于谐振时，阻抗（ B ）。

A、最大B、最小C、不确定2、LC并联谐振电路中，当工作频率大于、小于、等于谐振频率时，阻抗分别呈（ B ）。

A、感性容性阻性B、容性感性阻性C、阻性感性容性D、感性阻性容性3、在LC并联电路两端并联上电阻，下列说法错误的是（ D ）A、改变了电路的谐振频率B、改变了回路的品质因数C、改变了通频带的大小D、没有任何改变第三章高频小信号放大器1、在电路参数相同的情况下，双调谐回路放大器的通频带与单调谐回路放大器的通频带相比较AA、增大 B减小 C 相同D无法比较2、三级相同的放大器级联，总增益为60dB，则每级的放大倍数为（ D ）。

A、10dBB、20C、20 dBD、103、高频小信号谐振放大器不稳定的主要原因是（C ）（A）增益太大（B）通频带太宽（C）晶体管集电结电容C b’c 的反馈作用（D）谐振曲线太尖锐。

第四章非线性电路、时变参量电路和混频器1、通常超外差收音机的中频为（ A ）（A）465KH Z （B）75KH Z （C）1605KH Z （D）10.7MH Z2、接收机接收频率为f c，f L＞f c，f I为中频频率，则镜象干扰频率为（ C ）（A）f c＞f I （B）f L+f c （C）f c+2f I（D）f c+f I3、设混频器的f L >f C，即f L =f C+f I ，若有干扰信号f n=f L+f I，则可能产生的干扰称为（ D ）。

（A）交调干扰（B）互调干扰（C）中频干扰（D）镜像干扰4、乘法器的作用很多，下列中不属于其作用的是（ D ）A、调幅B、检波C、变频D、调频5、混频时取出中频信号的滤波器应采用（ A ）（A）带通滤波器（B）低通滤波器（C）高通滤波器（D）带阻滤波器6、频谱线性搬移电路的关键部件是（ B ）（A）相加器（B）乘法器（C）倍频器（D）减法器7、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）A、i=b0+b1u+b2u2+b3u3B、i=b0+b1u+b3u3C、i=b2u2D、i=b3u38、我国调频收音机的中频为（ D ）（A）465KH Z （B）455KH Z （C）75KH Z （D）10.7MH Z9、在混频器的干扰中，组合副波道干扰是由于----------- 造成的。

《高频电子技术》部分习题参考解答第1章1-1 为什么无线电通信中要进行调制？什么叫调幅？ 1-2 在无线电通信系统中，发送设备由哪几部分组成？ 1-3 在无线电通信系统中，接收设备由哪几部分组成？ 1-4 在发送设备中，调制器的作用是什么？ 1-5 在接收设备中，检波器的作用是什么？1-6 电视信号的频带宽度约有6兆赫，为什么不能直接从天线发射出去？为什么要把它调制到几十兆赫的高频上去呢？1-7 北京电视台的载波频率是57.75兆赫，问它的波长是多少米？解： MHz f 75.57=s m C /10307⨯=（米/秒）m f C 195.51075.57103067≈⨯⨯==λ（米） 1-8 电磁波的传播途径有哪几种？第2章2-1 LC 网络有哪几种形式？它们在高频放大电路中的作用怎样？ 2-2 LC 并联谐振回路有何基本特性？说明Q 对回路特性的影响。

2-3 何谓矩形系数？它的大小说明什么问题？单谐振回路的矩形系数等于多少？ 2-4 信号源及负载对谐振回路的特性有何影响？采用什么方法可减小它们的影响？ 2-5 并联谐振回路的品质因数是否越大越好？说明如何选择并联谐振回路的有载品质因数e Q 的大小。

2-6 线性与非线性电阻器件特性有何区别？非线性器件有何主要作用？ 2-7 非线性电路有何基本特点？它在通信设备中有哪些用途？ 2-8 对混频电路有哪些基本要求？2-9 用二极管环形相乘器构成混频电路与构成振幅调制和解调电路有何异同点？ 2-10 说明晶体管混频电路工作原理及采用场效应管构成混频器的优点。

2-11 说明混频干扰主要有哪些，是如何产生的？2-12 已知广播收音机中频L f ＝465kHz ，试分析以下现象各属于哪一种混频干扰？ （1）当收听C f ＝931kHz 的电台时，听到有频率为1kHz 的哨叫声； 解：C f ＝931kHz ，L f ＝I f +C f ＝465+931＝1396kHz 931213961⨯+⨯-＝466kHz ＝（465+1）kHz故为组合频率干扰（哨声干扰）。

3—1 若反馈振荡器满足起振和平衡条件,则必然满足稳定条件,这种说法是否正确？为什么？解：否。

因为满足起振与平衡条件后,振荡由小到大并达到平衡。

但当外界因素（T 、V CC ）变化时，平衡条件受到破坏，若不满足稳定条件，振荡器不能回到平衡状态，导致停振。

3—2 一反馈振荡器，欲减小因温度变化而使平衡条件受到破坏，从而引起振荡振幅和振荡频率的变化,应增大i osc )(V T ∂∂ω和ωωϕ∂∂)(T ，为什么？试描述如何通过自身调节建立新平衡状态的过程（振幅和相位）。

解：由振荡稳定条件知:振幅稳定条件：0)(iAiosc <∂∂V V T ω相位稳定条件：0)(oscT <∂∂=ωωωωϕ若满足振幅稳定条件,当外界温度变化引起V i 增大时，T(osc ）减小,V i 增大减缓，最终回到新的平衡点。

若在新平衡点上负斜率越大，则到达新平衡点所需V i 的变化就越小，振荡振幅就越稳定。

若满足相位稳定条件，外界因素变化oscT（）最终回到新平衡点。

这时，若负斜率越大，则到达新平衡点所需osc的变化就越小，振荡频率就越稳定。

3-3 并联谐振回路和串联谐振回路在什么激励下(电压激励还是电流激励）才能产生负斜率的相频特性？解：并联谐振回路在电流激励下，回路端电压V的频率特性才会产生负斜率的相频特性，如图（a ）所示。

串联谐振回路在电压激励下,回路电流I的频率特性才会产生负斜率的相频特性，如图（b)所示。

3—5 试判断下图所示交流通路中，哪些可能产生振荡，哪些不能产生振荡。

若能产生振荡，则说明属于哪种振荡电路。

osc阻止osc 增大，解：(a）不振.同名端接反,不满足正反馈;(b）能振.变压器耦合反馈振荡器;（c）不振.不满足三点式振荡电路的组成法则；(d）能振。

但L2C2回路呈感性，osc 〈2，L1C1回路呈容性，osc >1，组成电感三点式振荡电路。

(e)能振。

计入结电容C b e，组成电容三点式振荡电路。

高频电子线路》习题集高频电子线路习题答案1－1 画出无线通信收发信机的原理框图，并说出各部分的功用答：答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。

发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。

低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。

接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。

由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。

1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。

采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。

1－3 无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。

调制方式有模拟调调制和数字调制。

在模拟调制中，用调制信号去控制高频载波的某个参数。

在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。

在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

考试复习必备__⾼频电⼦完整课后习题答案绪论思考题1.⽆线通信系统由哪⼏部分组成，各部分起什么作⽤？答：⽆线通信系统由发射设备、传输媒质和接收设备构成，其中发送设备包括变换器、发射机和发射天线三部分；接收设备包括接收天线、接收机和变换器三部分；传输媒质为⾃由空间。

信息源发出需要传送的信息，由变换器将这些要传送的声⾳或图像信息变换成相应的电信号，然后由发射机把这些电信号转换成⾼频振荡信号，发射天线再将⾼频振荡信号转换成⽆线电波，向空间发射。

⽆线电波经过⾃由空间到达接收端，接收天线将接收到的⽆线电波转换成⾼频振荡信号，接收机把⾼频振荡信号转换成原始电信号，再由变换器还原成原来传递的信息（声⾳或图像等），送给受信者，从⽽完成信息的传递过程。

2.⽆线通信中为什么要进⾏调制与解调？它们的作⽤是什么？答：在⽆线通信的发射部分，如果把声⾳或图像等低频信号直接以电磁波形式从天线辐射出去，则存在下述两个问题：①⽆法制造合适尺⼨的天线，②⽆法选择所要接收的信号。

因⽽，要实现⽆线通信，⾸先必须让各电台发射频率不同的⾼频振荡信号，再把要传送的信号“装载”到这些频率不同的⾼频振荡信号上，经天线发射出去。

这样既缩短了天线尺⼨，⼜避免了相互⼲扰。

调制的作⽤就是把待传送的信号“装载”到⾼频振荡信号上。

在⽆线通信接收设备中，必须把空间传来的电磁波接收下来，选出所需的已调波信号，并把它还原为原来的调制信号，以推动输出变换器，获得所需的信息。

这个过程需要解调来完成。

解调的作⽤就是从⾼频已调波中“取出”原调制信号。

3.⽰意画出超外差式调幅收⾳机的原理框图，简要叙述其⼯作原理。

答：⼯作原理：接收天线接收从空间传来的电磁波并感⽣出微⼩的⾼频信号，⾼频放⼤器从中选择出所需的信号并进⾏放⼤，得到⾼频调幅波信号u 1(t )，⾼频放⼤器通常由⼀级或多级具有选频特性的⼩信号谐振放⼤器组成。

本地振荡器（⼜称本机振荡器）产⽣⾼频等幅振荡信号u 2(t )，它⽐u 1(t )的载频⾼⼀个中间频率，简称中频。

高频电子线路复习例题第一章绪论一、填空题1．无线通信系统一般由信号源、__________、__________、___________、输出变换器五部分组成。

2．人耳能听到的声音的频率约在__________到__________的范围内。

（20HZ、20KHZ ）3．调制有_________、__________、_________三种方式。

（调幅、调频、调相）4．无线电波在空间的传播方式有________、_________、__________三种。

（地波、天波、直线波）二、简答或作图题1．画出无线通信调幅发射机原理框图，并说明各部分的作用，同时画出波形示意图和频谱示意图。

2. 画出超外差接收机方框图，并说明各部分的作用，同时画出波形示意图和频谱示意图。

3．在接收设备中，检波器的作用是什么？试画出检波器前后的信号波形。

4. 通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。

输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。

第三章选频网络1、串联谐振和并联谐振的特征，以及失谐时表现出的特性。

如：LC回路并联谐振时，回路_阻抗___最大，且为纯__电阻__。

当所加信号频率高于并联谐振回路谐振频率时，回路失谐，此时，回路呈容性，电流超前电压。

2、由于信号源内阻或负载电阻的影响，将使谐振回路的品质因数Q ，选频特性 ，通频带 。

3、课后题 3.54、课后题 3.65、课后题 3.76、课后题 3.97、课后题 3.13 有一耦合回路如图，已知试求：1）回路参数L1、L2、C1、C2和M ； 2）图中a 、b 两端的等效谐振阻抗ZP ； 3）初级回路的等效品质因数Q1’； 4）回路的通频带BW ；解：由已知条件可知两个回路的参数是全同的，即L1=L2，C1=C2，Q1=Q2 ； 1）由 得：又由于发生临界耦合时 因此2）由于发生了临界耦合，所以R f1=R 1=20Ω 此时ab 两端的等效L 0ωρ=pF F LC C H H L L 15910159)102(11159102100062620216021=⨯⨯⨯====⨯===-πωμπωρ2120)(R R M =ωHH R R M μπω18.32020102116210=⨯⨯==)1000(22ρ1,20,¸1,121210201=Ω==Ω====ηρρR R K MHz f f谐振阻抗为纯阻，即3)初级回路的等效品质因数为4)初级回路本身的品质因数为因此可得出通频带为 ：8.图2-18所示电路为一等效电路，其中L =0.8uH,Q 0=100,C =5pF,C 1 =20pF,C 2=20pF,R =10k Ω,R L =5k Ω，试计算回路的谐振频率、谐振电阻。
