高频电子作业答案第一章绪论一、自测题1、一个完整的通信系统应有信源、发送设备、信道、接受设备、信宿五部分组成。
2、人耳能听到的声音的频率约在20HZ到20KHZ的范围内。
作业题1、为什么在无线电通信中要使用“载波”发射，其作用是什么？解:由于需要传送的信息转变成电信号以后,其占有的频率成分基本上是低频范围,将这些低频范围的电信号直接发射出去,有两个不可克服的缺点,一是无选择性,相互干扰,不能实现多路通信.二是电信号频率低无线天线尺寸太大,为此采用对载波进行调制的发送方式就能较好地解决这两个缺点,选用高频载波作为运载信息的信号,由于频率高,天线尺寸小.另外,不同的电台,采用不同的载波,就很容易实现多路通信.2、在无线电通信中为什么要采用“调制”与“解调”，各自的作用是什么？解:\调制\是发射机的主要功能.所谓调制是将所需传送的基带信号加载到载波信号上去,以调幅波,调相波或调频波的形式通过天线辐射出去.\解调\是接收机的重要功能.所谓解调是将接收到的已调波的原调制信号取出来,例如从调幅波的振幅变化中取出原调制信号.从调相波的瞬时相位变化中取出原调制信号.从调频波的瞬时频率变化中取出原调制信号.3、计算机通信中应用的“调制解调”与无线电通信中的“调制解调”有什么异同点？答：无线通信中，高频信号容易经天线发射，利用这一原理来传输信号调制就是把实际要传输的低频信号(被调制信号）经过运算，加载到高频信号(载波）上面去，解调是重新从已调制的高频信号中恢复低频信号（调制信号）二、思考题试说明模拟信号和数字信号的特点？它们之间的相互转换应采用什么器件实现？答：(1)模拟信号与数字信号当数字信号采用断续变化的电压或光脉冲来表示时，一般则需要用双绞线、电缆或光纤介质将通信双方连接起来，才能将信号从一个节点传到另一个节点。
(2)模拟信号与数字信号之间的相互转换模拟信号和数字信号之间可以相互转换：模拟信号一般通过PCM脉码调制(PuleCodeModulation)方法量化为数字信号，即让模拟信号的不同幅度分别对应不同的二进制值，例如采用8位编码可将模拟信号量化为2^8=256个量级，实用中常采取24位或30位编码；数字信号一般通过对载波进行移相(PhaeShift)的方法转换为模拟信号。

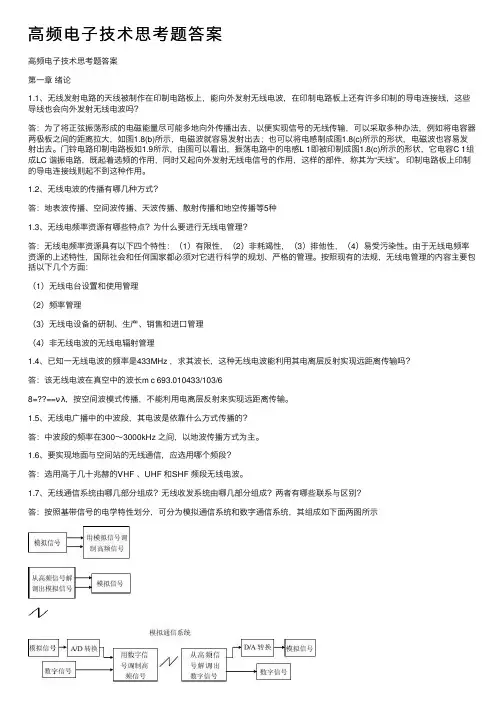

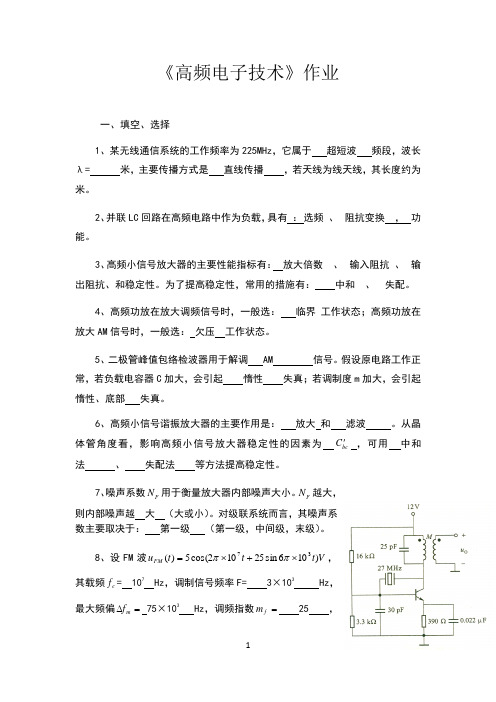

《高频电子技术》作业一、填空、选择1、某无线通信系统的工作频率为225MHz ，它属于 超短波 频段，波长λ= 米，主要传播方式是 直线传播 ，若天线为线天线，其长度约为 米。
2、并联LC 回路在高频电路中作为负载，具有 ： 选频 、 阻抗变换 ， 功能。
3、高频小信号放大器的主要性能指标有： 放大倍数 、 输入阻抗 、 输出阻抗、和稳定性。
为了提高稳定性，常用的措施有： 中和 、 失配。
4、高频功放在放大调频信号时，一般选： 临界 工作状态；高频功放在放大AM 信号时，一般选： 欠压 工作状态。
5、二极管峰值包络检波器用于解调 AM 信号。
假设原电路工作正常，若负载电容器C 加大，会引起 惰性 失真；若调制度m 加大，会引起 惰性、底部 失真。
6、高频小信号谐振放大器的主要作用是： 放大 和 滤波 。
从晶体管角度看，影响高频小信号放大器稳定性的因素为 bcC ' ，可用 中和法 、 失配法 等方法提高稳定性。
7、噪声系数F N 用于衡量放大器内部噪声大小。
F N 越大，则内部噪声越 大 （大或小）。
对级联系统而言，其噪声系数主要取决于： 第一级 （第一级，中间级，末级）。
8、设FM 波V t t t u FM )106sin 25102cos(5)(37⨯+⨯=ππ，其载频c f = 107 Hz ，调制信号频率F= 3×103 Hz ，最大频偏=∆m f 75×103 Hz ，调频指数=f m 25 ，信号带宽FM B = 156×103 Hz ；若调制信号幅度不变，调制信号频率F 增大一倍，则信号带宽FM B = 162×103 Hz 。
图9 9、图9所示振荡器电路，o u 的频率为 27 MHz ，晶振在电路中的主要作用是： 等效电感 。
10、高频谐振动率放大器大多工作在： C 类工作状态。
高频谐振功放用作集电极调制器，其工作状态应选为 ： 过压 。
《高频电子技术》作业一、填空、选择1、某无线通信系统的工作频率为225MHz ，它属于 超短波 频段，波长λ= 1.33 米，主要传播方式是 直线传播 ，若天线为线天线，其长度约为 0.133米。
2、并联LC 回路在高频电路中作为负载，具有 ： 选频 、 阻抗变换 ， 功能。
3、高频小信号放大器的主要性能指标有： 放大倍数 、 输入阻抗 、 输出阻抗、和稳定性。
为了提高稳定性，常用的措施有： 中和 、 失配。
4、高频功放在放大调频信号时，一般选： 临界 工作状态；高频功放在放大AM 信号时，一般选： 欠压 工作状态。
5、二极管峰值包络检波器用于解调 AM 信号。
假设原电路工作正常，若负载电容器C 加大，会引起 惰性 失真；若调制度m 加大，会引起 惰性、底部 失真。
6、高频小信号谐振放大器的主要作用是： 放大 和 滤波 。
从晶体管角度看，影响高频小信号放大器稳定性的因素为 bcC ' ，可用 中和法 、 失配法 等方法提高稳定性。
7、噪声系数F N 用于衡量放大器部噪声大小。
F N 越大，则部噪声越 大 （大或小）。
对级联系统而言，其噪声系数主要取决于： 第一级 （第一级，中间级，末级）。
8、设FM 波V t t t u FM )106sin 25102cos(5)(37⨯+⨯=ππ，其载频c f = 107 Hz ，调制信号频率F= 3×103 Hz ，最大频偏=∆m f 75×103 Hz ，调频指数=f m 25 ，信号带宽FM B = 156×103 Hz ；若调制信号幅度不变，调制信号频率F 增大一倍，则信号带宽FM B = 162×103 Hz 。
图9 9、图9所示振荡器电路，o u 的频率为 27 MHz ，晶振在电路中的主要作用是： 等效电感 。
10、高频谐振动率放大器大多工作在： C 类工作状态。
高频谐振功放用作集电极调制器，其工作状态应选为 ： 过压 。
一、在图题1.3所示电路中，已知回路谐振频率0465kHz f =，0100Q =，160N =匝，140N =匝，210N =匝，200pF C =，16k Ωs R =，1k ΩL R =。
试求回路电感L 、有载Q 值和通频带B。
图题1.3i L答案1：002260000000322362223610115864 5.8410(171.2)11010()103.9110160401()10 3.9110(255.7)160161.361e e e L LLL ss s sL e f L uHf CCCQ g sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e esR k CQ g f BW kH zQ ω-∑∑=Ω==答案2：答案3：二、在图题1.4所示电路中，0.8μH L =，1220pF C C ==，5pF S C =，10k ΩS R =，20pF L C =，5k ΩL R =，0100Q =。
试求回路在有载情况下的谐振频率0f 、谐振电阻p R （不计S R 和L R ）、LQ 值和通频带B 。
图题1.4C L答案：三、设有一级单调谐回路中频放大器，其通频带4M Hz B =，10uo A =，如果再用一级完全相同的放大器与之级联，这时两级中放总增益和通频带各为多少？若要求级联后的总频带宽度为4M H z ，问每级放大器应如何改变？改变后的总增益是多少？四、 对于图题3.10所示各振荡电路：（1）画出高频交流等效电路，说明振荡器类型；（2）计算振荡频率。
图题3.10E 57ou (a)(b)E 68~125pF五、 试画出图题3.14所示各振荡器的交流等效电路，说明晶体在电路中的作用，并计算反馈系数F 。
《高频电子技术》一、填空题1. LC 并联谐振回路的L 为18H μ,其谐振频率为10MHZ,则电容值c 为 14pf 。
2. 有一单频高频信号，其频率为300MHZ ，则其波长为 1m 。
3. 三点式LC 正弦波振荡器的基本形式有两种，分别是 电容三点式 和 电感三点式 。
4. 丙类高频功率放大器工作在丙类状态的目的是提高 效率 。
5.矩形系数越接近于 1 ，谐振放大器的选择性越好。
6.丁类和戊类功率放大器中，晶体管轮流工作在_饱和导通__和__截止__区。
7.直接调频方式是指用调制信号直接去控制振荡器的__振荡频率_，从而得到调频信号8.同步检波过程中，同步信号必须与调幅波的载波信号_同频同相_。
9.如图1所示频率合成电路中，已知ωi= 100KHZ,N=5,则ωV =_500KHz_。
图110、在通信电子线路中PLL 表达的意思是__锁相环路 _。
11、振荡电路的振幅起振条件为|AF| > 1。
12. 混频器电路是由 相乘器 和 带通滤波器 两部分组成。
13. 反馈正弦波振荡器起振条件中的相位条件实际上是让电路产生 正 反馈。
14. 谐振功率放大器中，在保持Rp 、U bm 及U CC 不变的情况下，放大器的性能随谐振回路基极偏置电压U BB 变化的特性称为 基极调制 特性。
15. 在锁相环路中插入分频器就构成了最简单的 锁相频率合成器 。
16.丙类谐振功率放大器中，基极偏置电压V BB 小于 0.（大于、等于、小于）17. 在研究LC 振荡电路的交流等效电路时，一般 大 电容是辅助电容，予以短路， 小电容是工作电容应该保留。
（大、小）18.将一个或若干个高稳定度、高准确度的参考频率经过各种处理技术生成具有同样稳定度和准确度的大量离散频率技术，称为频率 合成 技术。
19．高频小信号谐振放大器是接收设备的重要组成部分，具有 放大 和 选频 功能。
20．按照导通角θ来分类， θ=1800的高频功率放大器称为 甲 类功放，θ<900的高频功率放大器称为 丙 类功放。
单元十二 例题例1：如图例12-1所示为某晶体管收音机检波电路，问： 1. 电阻R L1、R L2是什么电阻？为什么要采用这种连接方式？2. 电路中的元件R 、C 是什么滤波器，其输出的U AGC 电压有何作用？3. 若检波二极管VD 开路，对收音机将会产生什么样的结果，为什么？图例12-1 具有AGC 的收音机检波电路解：1. 电阻R L1、R L2是检波器得直流负载电阻，采用这种连接方式目的是减小检波器交、直流负载电阻值得差别，避免产生负峰切割失真。
2. R 、C 构成低通滤波器，其输出的U AGC 电压送到收音机前级控制调谐放大器的增益，实现自动增益控制。
3. 若检波二极管VD 开路，则收音机收不到任何电台。
例2：锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？原因是什么？解：锁相环路稳频效果优越。
这是由于一般的AFC 技术存在着固有频率误差问题（因为AFC 是利用误差来减小误差），往往达不到所要求的频率精度，而采用锁相技术进行稳频时，可实现零偏差跟踪。
例3：画出锁相环路的组成框图并简述各部分的作用。
解：锁相环路的系统框图如图例12-2所示。
图例12-2 锁相环路的基本组成框图锁相环路是由鉴相器PD(Phase Detector)、环路滤波器LF(Loop Filter)和压控振荡器VCO 组成的，其中LF 为低通滤波器。
各部分功能如下：(1)鉴相器PD ：鉴相器是一个相位比较器，完成对输入信号相位与VCO 输出信号相位进行比较，得误差相位)()()(t t t o i e ϕϕϕ-=。
(2)环路滤波器LF ：环路滤波器(LF)是一个低通滤波器(LPF)，其作用是把鉴相器输出电压u d (t )中的高频分量及干扰杂波抑制掉，得到纯正的控制信号电压u c (t )。
(3)压控振荡器VCO ：压控振荡器是一种电压-频率变换器，它的瞬时振荡频率o ω(t )是用控制电压u c (t )控制振荡器得到，即用u c (t ) 控制VCO 的振荡频率，使i ω与o ω的相位不断减小，最后保持在某一预期值。
一•填空题1. 为了改善系统性能，实现信号的有效传输及信道的复用,通信系统中广泛采用调制技术。
2. 用待传输的基带信号去改变高频载波信号某一参数的过程，称为调制,用基带信号去改变载波信号的幅度，称为调幅。
3. 无线电波传输方式大体可分为沿地面传播（地播）,沿空间直线传播（空间播）, 依靠电离层传播（电播）。
4. 非线性器件能够产生新的频率分量,具有频率变换作用。
1. LC并联回路谐振时阻抗为最大且为纯电阻,当频率高于谐振频率而失谐时，阻抗将减小,并呈容性。
2. 小信号谐振放大器以谐振回路作为负载,它不仅有放大作用,还有选频作用。
3. 矩形系数K0.1是用来说明小信号选频放大器选择性好坏的性能指标，其值越接近于2,放大器的选择性越好。
单调谐放大器的KO.l^lOo4. 电路中同一端口的宜号功率与噪吏功率之比，称为信噪比，其值越大，噪声的影响就越小。
1. 丙类谐振功率放大器的特点是：晶体管基级偏压VbbvUbe（on）,集电极电流为余弦脉冲，其导通角0小于90°,故放大器具有很高的效率；放大器负载采用LC谐振网络,用以滤出谐波,实现阻抗匹配获得大功率输出。
2. 丙类谐振功率放大器工作在临界状态，当负载回路等效电阻Re减小时，放大器将进入欠压状态,此时输出功率减小,管耗增大。
3. 谐振功率放大器中晶体管工作进入包河区，集电极电流脉冲出现巴陷，称为过压状态。
4. 谐振功率放大器集电极直流馈电电路有里僮和并馈两种形式。
5. 传输线变压器与普通变压器相比较，其主要特点是工作频带极宽,能量以传输线和变压器方式传输。
1. 反馈镇正弦波振荡器主要由放大电路,正反馈网络,选频网络等部分组成。
2. 设放大电路的放大倍数为A,反馈网络的反馈系数为F,则正弦波振荡器的振幅平衡条件是AF=1,相位平衡条件是（n二0,1, 2, ........................................ ）。
《高频电子技术》部分习题参考解答第1章1-1 为什么无线电通信中要进行调制？什么叫调幅？ 1-2 在无线电通信系统中，发送设备由哪几部分组成？ 1-3 在无线电通信系统中，接收设备由哪几部分组成？ 1-4 在发送设备中，调制器的作用是什么？ 1-5 在接收设备中，检波器的作用是什么？1-6 电视信号的频带宽度约有6兆赫，为什么不能直接从天线发射出去？为什么要把它调制到几十兆赫的高频上去呢？1-7 北京电视台的载波频率是57.75兆赫，问它的波长是多少米？解： MHz f 75.57=s m C /10307⨯=（米/秒）m f C 195.51075.57103067≈⨯⨯==λ（米） 1-8 电磁波的传播途径有哪几种？第2章2-1 LC 网络有哪几种形式？它们在高频放大电路中的作用怎样？ 2-2 LC 并联谐振回路有何基本特性？说明Q 对回路特性的影响。
2-3 何谓矩形系数？它的大小说明什么问题？单谐振回路的矩形系数等于多少？ 2-4 信号源及负载对谐振回路的特性有何影响？采用什么方法可减小它们的影响？ 2-5 并联谐振回路的品质因数是否越大越好？说明如何选择并联谐振回路的有载品质因数e Q 的大小。
2-6 线性与非线性电阻器件特性有何区别？非线性器件有何主要作用？ 2-7 非线性电路有何基本特点？它在通信设备中有哪些用途？ 2-8 对混频电路有哪些基本要求？2-9 用二极管环形相乘器构成混频电路与构成振幅调制和解调电路有何异同点？ 2-10 说明晶体管混频电路工作原理及采用场效应管构成混频器的优点。
2-11 说明混频干扰主要有哪些，是如何产生的？2-12 已知广播收音机中频L f ＝465kHz ，试分析以下现象各属于哪一种混频干扰？ （1）当收听C f ＝931kHz 的电台时，听到有频率为1kHz 的哨叫声； 解：C f ＝931kHz ，L f ＝I f +C f ＝465+931＝1396kHz 931213961⨯+⨯-＝466kHz ＝（465+1）kHz故为组合频率干扰（哨声干扰）。
《高频电子技术》作业一、填空、选择1、某无线通信系统的工作频率为225MHz ，它属于 超短波 频段，波长λ= 1.33 米，主要传播方式是 直线传播 ，若天线为线天线，其长度约为 0.133米。
2、并联LC 回路在高频电路中作为负载，具有 ： 选频 、 阻抗变换 ， 功能。
3、高频小信号放大器的主要性能指标有： 放大倍数 、 输入阻抗 、 输出阻抗、和稳定性。
为了提高稳定性，常用的措施有： 中和 、 失配。
4、高频功放在放大调频信号时，一般选： 临界 工作状态；高频功放在放大AM 信号时，一般选： 欠压 工作状态。
5、二极管峰值包络检波器用于解调 AM 信号。
假设原电路工作正常，若负载电容器C 加大，会引起 惰性 失真；若调制度m 加大，会引起 惰性、底部 失真。
6、高频小信号谐振放大器的主要作用是： 放大 和 滤波 。
从晶体管角度看，影响高频小信号放大器稳定性的因素为 bcC ' ，可用 中和法 、 失配法 等方法提高稳定性。
7、噪声系数F N 用于衡量放大器内部噪声大小。
F N 越大，则内部噪声越 大 （大或小）。
对级联系统而言，其噪声系数主要取决于： 第一级 （第一级，中间级，末级）。
8、设FM 波V t t t u FM )106sin 25102cos(5)(37⨯+⨯=ππ，其载频c f = 107 Hz ，调制信号频率F= 3×103 Hz ，最大频偏=∆m f 75×103 Hz ，调频指数=f m 25 ，信号带宽FM B = 156×103 Hz ；若调制信号幅度不变，调制信号频率F 增大一倍，则信号带宽FM B = 162×103 Hz 。
图99、图9所示振荡器电路，o u 的频率为 27 MHz ，晶振在电路中的主要作用是： 等效电感 。
10、高频谐振动率放大器大多工作在： C 类工作状态。
高频谐振功放用作集电极调制器，其工作状态应选为 ： 过压 。
（1）临界 （2）欠压 （3）过压11、电路如图11所示，1000=Q ，0ω= 2×108rad/s ，i R =Ωk 5.2 ，707.0B = 2×106rad/s 。
12、中波波段的频率范围通常为 300kH z ～3MHz ，波长为 102～103m ，主要传播方式为 地波、天波 。
13、已知一接收机正常接收时所需的最小信噪比为20dB ， 其带宽为6MHz ，噪声系数为10db ，则该接收机的灵敏度为 23.8pW 。
（)/1038.123K J k -⨯=图1114、高频功率放大器在输入为AM 信号时，应选择在 欠压 状态工作；若输入为FM 信号时，应选择在 弱过压（临界） 状态工作。
15、并联型晶体振荡器中，晶体等效为 电感 ；在串联型晶体振荡器中，晶体等效为 选频短路线 。
16、FM 信号可以通过倍频扩大频偏。
N 倍频后，其频率稳定度 （b ）不变 。
（a ）提高了N 倍 （b ）不变 （c ）降低了N 倍 17、某FM 信号的表达式为V t t t u FM ))]106cos(25102cos(5[)(37⨯+⨯=ππ，其载频c f = 107 Hz ，调制信号频率F= 3×103 Hz ，最大频偏m f ∆= 75k Hz ，调频指数f m = 25 rad ，信号带宽Fm B = 150k Hz 。
18 、在直接调频电路中变容二极管作为回路总电容时，高频信号的最大频偏m f ∆为 c m ω ，当γ= 2 时，可实现线性调制。
19、两级高频小信号放大器的功率增益和噪声系数分别为1pm K 、2pm K 和1F N 、2F N ，总的噪声系数F N = 1211pm F F K N N -+。
20、某中波收音机在接收1080KHz 信号时，可以听到540KHz 信号，其原因为： 组合副波道干扰 。
21、收音机收听1090kHz 信号时听到1323kHz 的信号，这是由于存在 组合副波道 干扰。
（设)c L I f f f -=22、反馈控制电路可分为 AGC 、 AFC 、 APC ， 三类，PLL 电路的基本原理是利用 相应 误差来消除频率误差。
23、频率合成器分为 直接式频率合成器（DS ） 、间接式频率合成器（IS ）、 和 直接数字式频率合成器（DDS ） 。
在图2所示的DDS 框图中，ROM 中存有正弦查寻表，若kHz f c 1024=，而相应累加器的长度N 为10，则它的分辨率为 1024/210kH Hz ，若M=4，则输出频率O f 4×1024/210kH kHz 。
24、某包络检波器如图3所示，该电路将产生 底部 失真。
图325、图4所示的框图，设t t t u c S ωcos )2cos 5.0(cos Ω+Ω=，若c o ωω=，则=)(1t u t t t c ωcos )2cos 5.0(cos Ω+Ω ，=)(t u o t t Ω+Ω2cos 5.0cos 。
图426、若tmV u Ω=Ωcos 10，tV u c C ωcos =，用二极管环形电路完成振幅调制，则输出信号频谱为（不加滤波器） Ω±c ω、Ω±c ω3、ΛΩ±c ω5 。
27、乘积型同步检波器，如果恢复载波ωωω∆+=c r ，输入信号t t U u c s ωcos cos Ω=，则输出信号产生 振幅 失真。
28、收音机接收1080KHz 的信号，听到540KHz 的信号，这是由于 组合副波道 。
29、在调频电路各，已知V t u )102cos(5.14⨯=Ωπ，kHz f m 75=∆，MHz f c 10=，实现线性调频，则输出电压=0u)102sin 5.7102cos(47t t U c ⨯+⨯ππ。
30、角调波的表达式为V t t )2000cos 10102cos(106ππ+⨯，则信号带宽为 22kHz ，最大频偏为 10kHz ，最大相偏为 10 。
二、分析、计算1、如图1所示电路，改正图中的错误（不得改变馈电方式）。
图11、解：2、设某谐振功率放大器工作在临界状态，已知电源电压V U CC 36=，集电极电流通角︒=70θ，集电极电流中的直流分量为100mA ，谐振回路的谐振电阻Ω=200L R ，求放大器的输出功率1P 和效率η。
已知253.0)70(0=︒α，436.0)70(1=︒α。
2、解：mA I i O COC 3.395)(max ==θα mA i I C c 3.172)(1max 1==θαW R I P L c 96.221211==W U I P CC CO 6.30==%2.7201==P P η3、某高频谐振功率放大器工作于临界状态。
①若输入信号的振幅增加一倍，功放的工作状态如何改变？此时的输出功率如何改变？②若回路失谐，会有何危险？如何指示调谐？③要保持输出功率不变、提高效率，在不改变L R 、CC U 时应如何调整功放？3、解：①↑b U ，工作在过压状态，输出功率几乎不变；②回路失谐，工作在欠压状态，↑c P ，有可能烧坏晶体管；用交流电压表测输出电压指标调谐，电压表最大表示谐振。
③ ↓BB U 同时↑b U4、图4（a ）所示的方框图中，输入信号为V t m t U u f c S s )sin cos(Ω+=ω，在图4（b ）、图（c ）两种L u 的情况下，分别求其变频跨导c g 和输出中频电流表达式)(t i I 。
图4 4、解：①t A u L L ωcos =t A t m t kU u ku i L f c s L S ωωcos )sin cos(Ω+==)sin cos(2t m t A U ki f I s I Ω+=ωA kg c 2=②t k A u L L ω'=)5cos 543cos 34cos 4)(sin cos(Λ++-Ω+=t t t t m t A kU i L L L f c s ωπωπωπω)sin cos(2t m t A kU i f I s I Ω+=ωπkA g c π2=5、①试画出任意一种改进型电容反馈振荡器（克拉泼或西勒）的原理电路。
②画出其交流等效电路。
③写出振荡频率的表达式。
2、解： ①② ② 3021LC f π=6、振荡器交流等效电路如图6所示，C 1、C 3满足什么条件时该电路能在10MHz 时工作，并画出一实际电路。
图66、解：ππππ2101021101010102121881262202=⨯=⨯⨯⨯⨯==---C L f02f f <，02f 回路呈容性；则01f f <，01f 回路呈容性；03f f <，03f 回路呈感性；110121C L f π=；330321C L f π=7、图7为一已调信号的频谱图。
问 ①该信号的调制方式是什么？ ②写出此已调信号的表达式。
③画出用理想乘法器实现此调制的方框图。
图77、解： ①AM②)332cos 1.0302cos 4.0272cos 1.01(102cos 53t t t t u AM ⨯+⨯+⨯+⨯=ππππ ③8、计算图8虚框内的F N 。
图88、解：pm F K N 1=，im om pm PP K =，ss im R U P 42=计算om P 312//)(R R R R R s o ++=，ooom R U P 42=331R R R R U U s s o ⋅++=，231331222)(//)(R R R R R R R R R U R R U N s s s o o s s F ++++=⋅=9、某器件的伏安特性如图9所示，利用该器件实现混频时输入信号为s L GS u u U u ++=0，VU L 1=，分别写出下列两种情况下输出中频电流的表达式。
①VU GS 10-=，②VU GS 20-=，已知：tVt u c S ωcos cos 5.0Ω=。
图99、解：mS Uu UUu I du di g p p P S m ⎪⎪⎭⎫ ⎝⎛-=⎪⎪⎭⎫ ⎝⎛-⋅⎪⎪⎭⎫ ⎝⎛-==14112 ①⎪⎭⎫⎝⎛+-+=2cos 114)(t t g L m ω 121==m c g gtmA t i I I ωcos cos 5.0Ω=②mS g m 1)90(211=⨯=︒α mS g C 5.0=tmA t i I I ωcos cos 25.0Ω=10、某谐振功率放大器的动特性如图10中的ABC 所示。
试回答并计算以下各项：图10 ① 时功率放大器工作于何种状态？画出)(t i C 的波形图。
