安全阀检修工艺设计规范流程

阀门、管道检修规程目录1 总则2 引用标准3 阀门的检修周期与内容4 阀门的维护5 阀门检修5.1 闸阀5.2 截止阀5.3 回转式调节阀5.4 柱塞式调节阀5.5 止回阀5.6 弹簧式安全阀5.7 活塞式安全阀5.8 三通阀5.9 低压阀门及供回水、循环水阀的检修6 汽水管道检修6.1 过程蒸汽管道、再热蒸汽管道、给水管道6.2 下降管、导汽管、再循环管、减温水管等6.3 排污疏水、加药、充氮、放气管道等管道的检修6.4 安全阀连接管包括：主安全阀管、脉冲管、排汽管6.5 管道支吊架6.6 扩容器及水箱7 附录A（提示的附录）：阀座与阀瓣密封面的处理8 附录B（提示的附录）：阀门研磨工艺9 汽轮机主要阀门检修规程（其它参照本规程）1总则1.1主题内容与适用范围本规程仅适用于南钢2×50MW机组发电作业区，阀门与汽水管道系统及其它阀门与管道的检修与维护，并应保证满足发电作业区正常运行和需要。

1.2本规程规定了通用阀门以及安全阀等的检修周期与内容、检修与质量、检修质量标准、试验与验收、维护与故障处理等。

2.引用标准及编号依据DL 438—1998 火力发电厂金属技术监督规程DL 441—1991 火力发电厂高温高压蒸汽管道蠕变监督守则DL 612—1996 电力工业锅炉压力容器监察规程GB 50184—2002 工业金属管道工程质量检验评定标准DL／T 616—1997 火力发电厂汽水管与支吊架维修修调整守则DL／T 647—1998 电力工业锅炉压力容器安全性能检验规程DL／T 748.1—2001 火力发电厂锅炉机组检修导则第1部分：总则DL／T 748.3—2001 火力发电厂锅炉机组检修导则第3部分：阀门与汽水系统检修DL 5007—2002 电力建设施工及验收技术规范（火力发电厂焊接篇）DL 5031—1994 电力建设施工及验收技术规范（火力发电厂管道篇）电安生[1994] 227号电业安全工作规程（热力和机械部分）3.阀门检修周期与内容3.1检修周期应根据生产装置的特点介质性质、腐蚀速度和运行周期，保证满足发电作业区的正常运行和需要，并与之机组小修和大修相适应。

安全阀校验方案范文安全阀是一种用于保护设备和系统的重要安全装置，主要用于控制压力在正常范围之内，避免因过高压力而造成设备损坏、事故发生。

为了确保安全阀能够正常工作，校验是必不可少的环节。

本文将介绍一种安全阀校验方案。

首先，安全阀的校验应该在每年进行一次。

在进行校验之前，需要准备好相应的工具和设备，如校验台、压力表以及压力泵等。

校验过程需要根据安全阀的型号和规格来确定具体的操作步骤，一般包括以下几个方面：1.外观检查：首先要对安全阀的外观进行检查，包括检查密封面是否有损坏、有无明显锈蚀以及连接是否牢固等。

如果发现有问题，则需要及时进行修理或更换。

2.密封测试：接下来要对安全阀的密封性能进行测试。

可以使用校验台来进行测试，将安全阀连接到校验台上，然后增加压力，观察安全阀是否能够正确打开，并且在关闭时是否能够完全密封。

3.公差检查：校验过程中还需要进行公差检查。

首先要查看安全阀上的标志和参数是否与实际情况一致，然后使用精密仪器来测量安全阀的开启压力、回座压力以及实际泄漏量等。

如果发现与标准值存在较大的偏差，则需要调整安全阀的参数。

4.清洁维护：校验完成后，还需要对安全阀进行清洁和维护。

可以使用压缩空气来清除阀上的杂质，同时对密封面进行润滑处理。

如果发现密封面磨损严重，则需要及时更换密封圈。

通过以上的校验方案，可以确保安全阀的性能和可靠性。

为了提高校验的准确性，建议在校验过程中使用精密的工具和设备，并根据相关的标准和规范进行操作。

此外，还需要记录和保存校验结果，以便日后参考和比对。

需要注意的是，安全阀校验只是确保安全阀的正常工作，对于整个系统的安全性还需要进行综合评估和监测。

因此，在校验之外，还应定期对系统进行检查和维护，确保其稳定、可靠地运行。

同时，应培训和教育相关人员，提高其对安全阀和系统的认识和理解，以便及时处理可能出现的问题。

总而言之，安全阀的校验是确保设备和系统安全性的重要环节。

通过合理的校验方案，可以确保安全阀的性能和可靠性。

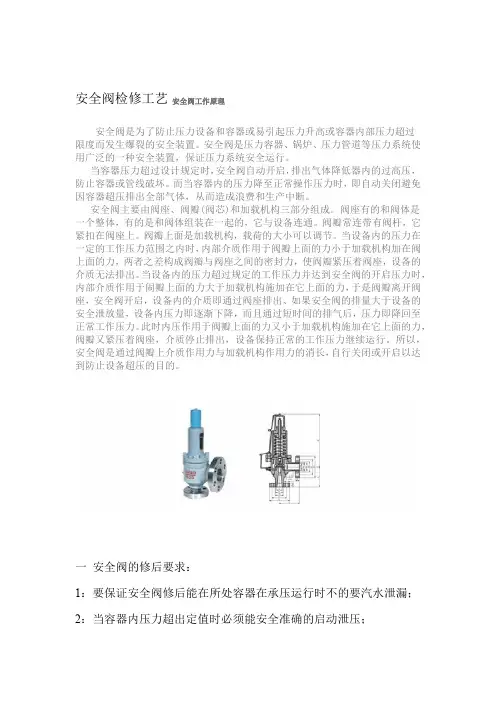

安全阀检修工艺安全阀工作原理安全阀是为了防止压力设备和容器或易引起压力升高或容器内部压力超过限度而发生爆裂的安全装置。

安全阀是压力容器、锅炉、压力管道等压力系统使用广泛的一种安全装置，保证压力系统安全运行。

当容器压力超过设计规定时，安全阀自动开启，排出气体降低器内的过高压，防止容器或管线破坏。

而当容器内的压力降至正常操作压力时，即自动关闭避免因容器超压排出全部气体，从而造成浪费和生产中断。

安全阀主要由阀座、阀瓣(阀芯)和加载机构三部分组成。

阀座有的和阀体是一个整体，有的是和阀体组装在一起的，它与设备连通。

阀瓣常连带有阀杆，它紧扣在阀座上。

阀瓣上面是加载机构，载荷的大小可以调节。

当设备内的压力在一定的工作压力范围之内时，内部介质作用于阀瓣上面的力小于加载机构加在阀上面的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备的介质无法排出。

当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于闹瓣上面的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排出、如果安全阀的排量大于设备的安全泄放量，设备内压力即逐渐下降，而且通过短时间的排气后，压力即降回至正常工作压力。

此时内压作用于阀瓣上面的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。

所以，安全阀是通过阀瓣上介质作用力与加载机构作用力的消长，自行关闭或开启以达到防止设备超压的目的。

一安全阀的修后要求：1：要保证安全阀修后能在所处容器在承压运行时不的要汽水泄漏；2：当容器内压力超出定值时必须能安全准确的启动泄压；二安全阀检修的基本方法：研磨；切削；再研磨；校验等方法。

三安全阀的基本结构：65阀瓣，3调整圈，4反冲盘，安全阀基本是由：1阀体，2阀座，保护12板手，11调整螺杆，8弹簧，9阀杆，10阀盖，导向套，7 罩等组成安全阀的检修工艺安全阀常见故障及处理方法摘要：介绍安全阀常用知识，分析安全阀常见故障及处理方法及安全阀的检修工艺。

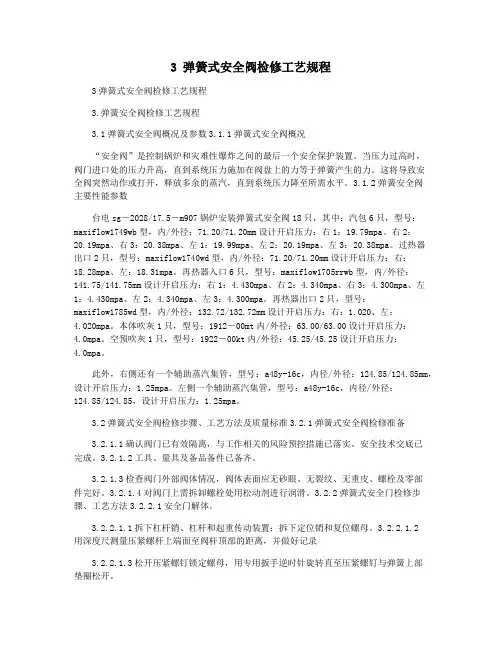

3 弹簧式安全阀检修工艺规程3弹簧式安全阀检修工艺规程3.弹簧安全阀检修工艺规程3.1弹簧式安全阀概况及参数3.1.1弹簧式安全阀概况“安全阀”是控制锅炉和灾难性爆炸之间的最后一个安全保护装置。

当压力过高时，阀门进口处的压力升高，直到系统压力施加在阀盘上的力等于弹簧产生的力。

这将导致安全阀突然动作或打开，释放多余的蒸汽，直到系统压力降至所需水平。

3.1.2弹簧安全阀主要性能参数台电sg―2028/17.5―m907锅炉安装弹簧式安全阀18只，其中：汽包6只，型号：maxiflow1749wb型，内/外径：71.20/71.20mm设计开启压力：右1：19.79mpa、右2：20.19mpa、右3：20.38mpa、左1：19.99mpa、左2：20.19mpa、左3：20.38mpa。

过热器出口2只，型号：maxiflow1740wd型，内/外径：71.20/71.20mm设计开启压力：右：18.28mpa、左：18.31mpa。

再热器入口6只，型号：maxiflow1705rrwb型，内/外径：141.75/141.75mm设计开启压力：右1：4.430mpa、右2：4.340mpa、右3：4.300mpa、左1：4.430mpa、左2：4.340mpa、左3：4.300mpa。

再热器出口2只，型号：maxiflow1785wd型，内/外径：132.72/132.72mm设计开启压力：右：1.020、左：4.020mpa。

本体吹灰1只，型号：1912－00mt内/外径：63.00/63.00设计开启压力：4.0mpa。

空预吹灰1只，型号：1922－00kt内/外径：45.25/45.25设计开启压力：4.0mpa。

此外，右侧还有一个辅助蒸汽集管，型号：a48y-16c，内径/外径：124.85/124.85mm，设计开启压力：1.25mpa。

左侧一个辅助蒸汽集管，型号：a48y-16c，内径/外径：124.85/124.85，设计开启压力：1.25mpa。

安全阀安全技术监察规程(TSGZF001-2006)日期：2009-08-28第一条为了保证锅炉、压力容器和压力管道的安全运行，根据《特种设备安全监察条例》(以下简称《条例》)的有关规定，制定本规程。

第二条本规程适用于《条例》所规定的锅炉、压力容器和压力管道等设备（以下简称设备）上所用的最高工作压力大于或者等于0.02MPa的安全阀。

安全阀有关的术语见附件A。

第三条安全阀的材料、设计、制造、检验、安装、使用、校验和维修等，应当严格执行本规程。

安全阀的安全技术要求见附件B。

第四条安全阀制造单位应当取得《特种设备制造许可证》。

国家质量监督检验检疫总局（以下简称国家质检总局）统一管理境内、外安全阀制造许可工作。

并且颁发特种设备制造许可证，制造许可证的有效期为四年。

获得《特种设备制造许可证》的制造单位，应当按照TSG D2001-2006《压力管道元件制造许可规则》附件B的要求在其制造的产品上使用“许可标志”和许可证号。

安全阀制造资格许可分为A、B两级，国家质检总局负责境外及A级许可申请的受理和审批，国家质检总局委托省、自治区、直辖市质量技术监督局（以下简称省级质量技术监督部门）负责其辖区内B级许可申请的受理和审批。

安全阀制造许可程序包括申请、受理、产品试制、型式试验、鉴定评审、审批、发证等。

具体许可程序按照有关规定进行。

试制产品应当是代表所申请级别的最高规格的产品。

安全阀制造许可条件见本规程附件C。

安全阀部件有制造许可要求的，应当按照相应安全技术规范的要求取得《特种设备制造许可证》。

第五条安全阀有以下情况之一的，应当进行产品试制并且通过型式试验； (一)新产品投产前或者停止生产1年以上又重新生产； (二)产品的结构、工艺等方面有重大改变影响安全性能； (三)制造许可要求； (四)产品安全性能存在问题，省级以上质量技术监督部门要求。

安全阀的型式试验内容和要求见附件D。

第六条安全阀制造单位申请被受理后，应当按照鉴定评审和型式试验要求的规格与数量试制产品，并且按照本规程附件D的要求，约请国家质检总局公布的安全阀型式试验机构进行产品型式试验。

安全阀在线调校施工组织方案一、项目概述安全阀是工业设备中非常重要的一个部件，它的作用是在设备压力超过设定值时发挥防爆作用，保障设备和人员的安全。

为了确保安全阀的正常运行，需要对其进行定期的在线调校。

本施工组织方案将对在线调校的具体步骤、安全措施、质量控制等进行详细规划。

二、施工准备1.调度施工人员：根据施工规模和工期安排合适数量的施工人员，包括施工队长、技术人员等。

2.购置、准备调试设备：根据实际需要购置并准备好在线调校所需的设备，包括温度计、压力表、工具箱等。

3.编制详细调校步骤和操作规程：根据设备厂家提供的调校要求，编制详细的调校步骤和操作规程，明确调校的流程和要点。

三、施工步骤1.施工前准备（1）确保施工区域的安全：检查施工区域的环境是否存在易燃易爆物品，排除安全隐患。

（2）准备调试设备：检查调试设备是否齐全、完好，并对其进行必要的校验和检测。

2.施工调校（1）检查阀门状态：检查待调校的安全阀的工作状态，判断是否处于正常工作装置内。

（2）测量系统压力：使用压力表等设备对系统压力进行测量，并记录下来。

（3）调整校准装置：根据调校要求，调整校准装置，使其达到合适的工作状态。

（4）测试阀门开启和关闭压力：使用调试设备对安全阀的开启和关闭压力进行测试，并记录下来。

（5）反复测试调整直至合适：根据测试结果，不断调整校准装置，直至安全阀的开启和关闭压力达到设定值，保证其正常工作。

（6）记录测试结果：将各个阶段的测试结果进行记录，包括测量值、设定值、调整值等。

四、安全措施1.佩戴个人防护装备：施工人员在施工过程中需佩戴好安全帽、防护眼镜、防护手套等个人防护装备，确保人身安全。

2.确保施工区域通风良好：调校过程中需要放散大量的气体，确保施工区域通风良好，避免气体积聚导致的安全事故。

3.严禁吸烟和明火：施工现场严禁吸烟和使用明火等火源。

4.设置警示标志：在施工区域周围设置明显的警示标志，提醒他人注意施工作业，避免误入危险区域。

锅炉管道阀门及附件检修步骤及工艺方法.VELAN截止阀检修工艺质量标准1.1.1.1 准备工作1.1.1.1.1 确信阀体内和与其相连接的管道内没有工作压力。

1.1.1.1.2 准备出拆卸和装配阀门的工作场地，在堆放时不能使零件损坏。

1.1.1.1.3 准备好必要的工具和量具。

1.1.1.1.4 准备好卡尺，在拆卸后对阀门进行测绘，并做好记录。

1.1.1.2 阀门解体1.1.1.2.1 用手轮将阀门摇开几圈。

松开盘根压盖铰接螺栓，将填料压盖压板松活。

松盘根压盖螺母时要用专用标准搬手。

1.1.1.2.2 于电动阀门取下电传动装置。

传动头取下后应水平放好，防止蜗轮箱内齿轮油漏入电动机里。

1.1.1.2.3 拆卸阀门框架：a)对于螺栓连接的截止阀，展平止动垫松开框架固定螺钉。

b)对于丝扣连接的阀门，应用锯或剔的方法将框架与门体的焊点除去。

剔或锯时一定注意不要损坏门体和框架连接螺纹。

c)将框架逆时针方向旋转，同时将上部阀杆沿开启方向旋转，使其带动下阀杆一起提升，将框架连同上下阀杆一起取下。

框架取下后，应将阀体密封好，防止掉入杂物。

1.1.1.3 框架解体1.1.1.3.1 对于Dg10,Dg20截止阀拧松两个连接螺母，取下螺栓，取出滚珠和下阀杆，Dg20门为连接垫片。

从阀杆螺母中旋出上门杆。

1.1.1.3.2 对于Dg40，Dg50，Dg65截止阀，松开开度指示板。

用冲子取出下阀杆与连接套连接销，取出下阀杆和连接钢珠。

保存好。

1.1.1.3.3 从上门杆螺母中旋出上门杆。

从连接套上的小孔中退出滚珠，将连接套与上门杆脱离。

保存好滚珠。

1.1.1.3.4 将密封填料清理干净，从下阀杆取下填料压盖和压板，填料座圈进行清理打磨。

测量、压盖、座圈、门杆、填料室各部尺寸，是否符合要求。

检查与修理1.1.1.4 检查阀体。

1.1.1.5 检查阀杆。

1.1.1.6 检查密封面。

1.1.1.7 检查螺栓、螺母。

1.1.1.8 检查间隙。

汽水阀门第一节安全阀一．设备规范及结构1．设备简介：安全阀是锅炉的安全保护装置，用来防止锅炉蒸汽压力超过允许值。

当压力超过允许值时，安全门自动开启，排出汽体。

当压力下降到某值时，又自动关闭。

蝶型弹簧安全阀由一组蝶型弹簧组成，其压力直接作用于阀瓣上，使阀门保持密封。

通过调节螺距来调整弹簧的作用力以达到开启的压力。

当锅炉的压力超过规定值时，蒸汽作用于阀瓣上的力大于蝶型弹簧的作用力，使阀瓣被推离阀座。

随之排汽、降压直至汽包或联箱内的蒸汽压力小于弹簧的作用力，安全门便回座关闭。

上述仅仅是依靠弹簧紧力，理论上起跳和回座的过程是比较理想。

实际上，当蒸汽压力接近于起跳压力时，作用于阀瓣上的两力接近平衡，因此在阀瓣上起跳而又未起跳时，密封面间的密封比压接近于“0”，此时蒸汽将会从密封间高速泄露出来，损坏密封面。

为此，在蝶型弹簧安全门上部设有压缩空气气缸和必要的辅助设备，以改善安全阀的密封性并精确控制起跳压力和回座压力。

当蒸汽压力低于起跳压力时，气缸活塞上方始终有压缩空气作用着，而活塞下方则与大气相通。

因此，在起跳前，密封面上总能保持一定的密封比压，因此具有较好的密封性。

当蒸汽压力达到起跳压力时，压力继电器使压缩空气电磁转向阀换向，此时，活塞上方与大气相通而卸荷，同时活塞下方接通压缩空气。

这一上下压差的反向突变就能使阀瓣畅快地打开，排出蒸汽。

当排汽至蒸汽压力达到压力继电器调整好的规定回座压力时，电磁转向阀又再次切换，此时压缩空气又重新作用于活塞上方，而活塞下方则与大气相通而卸荷，使阀门保持密封。

二．安全阀的校验锅炉大修或安全阀检修后必修对安全阀进行校验。

校验方法可分为带负荷和不带负荷校验两种。

校验如下：1．安全门动作压力见下表：3锅炉压力升至125kgf/cm2，逐只手操安全阀的操作开关，使安全阀试跳，以验证安全阀能否动作。

如安全阀不动作，则锅炉应降压，由检修人员对安全阀进行检查、调整，直至安全阀动作正常为止。

4．热态机械校验：（1）安全阀试跳。

安全阀的检修工艺规程安全阀解体时，应测量记录弹簧的长度、弹簧调整螺帽的位置，并检查弹簧是否存在缺陷，弹簧端面是否平齐，自由状态下的长度是否与原设计尺寸相符。

检查门芯、门座的密封面划痕、麻点等缺陷。

如有缺陷应进行研磨。

安全阀组装时，应参照解体前的记录进行，同时要注意：门杆中心应处于垂直状态同时在安装前应对管道系统进行检查、吹洗，不准有脏物存在，并保证安全门不倾斜。

1.1解体1.1.1拆除进、出口法兰螺栓，吊下安全阀。

1.1.2旋出螺母，拆除端盖。

1.1.3旋出阀杆上螺母。

1.1.4测量调整螺杆的露出部分高度，并记录。

旋松螺母，旋出调整螺杆。

1.1.5旋出阀盖螺母，拆下阀盖，取出弹簧与弹簧座。

1.1.6拆除导向套，取出阀杆、反冲盘与阀芯等组件，并将其分解。

1.1.7研磨阀座与阀芯的密封面。

1.2清扫检查：1.2.1清扫全部零部件1.2.2检查阀体、阀盖和阀座有无裂纹和缩孔、夹渣、冲刷、沟槽等缺陷。

1.2.3检查阀座与阀芯的密封面是否光滑平整，有无裂纹、沟槽等缺陷，并用红丹粉在校验平台上检查其接触情况。

1.2.4检查阀杆、反冲盘和阀芯等组件上下活动是否灵活，有无卡涩现象，各部件之间是否灵活可靠。

1.2.5检查阀杆是否光滑，有无磨损和腐蚀，并测量其弯曲度。

1.2.6检查反冲盘与导向套接触表面是否光滑，有无磨损与毛刺，并测量其间隙。

1.2.7检查弹簧与弹簧座有无裂纹、腐蚀及变形。

1.2.8法兰面是否平整，有无沟痕、腐蚀及变形。

1.3组装1.3.1所有零件清扫，检查合格后与解体相反顺序组装。

1.3.2组装时，螺纹与垫片上应涂二硫化钼。

1.3.3调整环和调整螺杆应按拆卸时所记录的位置组装，并分别用固定针和螺母固定。

1.3.4阀杆旋入深度为2-3圈，如旋入过多，阀门将不能开启或全开。

1.3.5紧固法兰时应按十字形对称紧固。

1.3.6组装后应作密封及动作压力试验，可用板手转动调整螺杆，调整动作压力。

1.4质量标准：1.4.1阀体、阀盖、阀座无裂纹、砂眼、夹渣及严重冲刷等现象。

1。

阀门的作用:阀门是管道中一种附件的通称，它用以控制流体的流量，降低流体的压力，改变工质的流动方向，切断工质通道，并保护设备的部件.2.阀门分类：按用途可分为：关断用阀门包括闸阀、截止阀、碟阀等;调节用阀门包括节流阀、减压阀、调节阀、疏水器等；保护用阀门包括止回阀、安全阀、隔膜阀等。

3。

阀门的术语3 。

1 公称直径：是一种名义讨计算直径，普通情况下, 阍门的通道与公称直径是近似相等的。

3 。

2 工作压力:指阀门在正常工作状态下的压力。

3 。

3 公称压力：是阀门的一种名义压力，指阀门在规定的温度下最大允许工作压力。

3.4 试验压力：指阀门进行强度或者严密性试验时的压力。

3 。

5 阀门涂漆和标志识别3 。

5 。

1 阀件标志识别在阀件的壳体上，有带箭头的横线，横线上部的数字表示公称压力的等级，有的则表示温度参数和工作压力,如PN10、PT510 表示在10Mpa 和510℃工作参数下使用。

在横线下部的数字，表示连接管道的公称直径.表示阀件是直通式的，介质进口与出口的流动方向，在同一或者相平行的中心线上.表示阀件是直角式的，介质作用在关闭件上.表示阀件是三通式的，介质有几个流动方向.3 。

5.2 阀件材料涂漆色涂漆部位涂漆颜色材料阀体黑色灰铸铁、可锻铸铁银色球墨铸铁灰色碳素钢浅蓝色或者不涂色耐酸钢或者不锈钢蓝色合金钢弹簧式安全阀是一种自动阀门，能不借助任何外力而只利用介质本身的力来排出一额定数量的流体, 以防止系统内压力超过预定的安全值. 当压力恢复正常后，能自行关闭并阻挠介质继续流出的一种阀。

一、安全阀的基本要求安全阀必须具备运行安全性和经济性两大要求,在动作过程中必须做到：灵敏的开启、足量的排放、及时的回座、可靠的密封.二、安全阀的动作原理在弹簧式安全阀内弹簧向下作用于阀瓣的弹簧预紧力，一部份用来反抗介质作用力，另一部份产生阀门密封件之间的相互压紧力，随着介质压力的提高,密封件间的相互压紧力随之减少，当介质压力达到额定开启压力时，相互压紧力为零, 安全阀开启排放，当压力恢复正常后自动回座。

安全圈校验作业指导书第一部分安全阀校验工作程序（附：安全阀校验委托单、安全阀校验通知单）3第二部分安全阀校验操作规程.............................................8第三部分弹簧检查检测规程.............................................11第四部分安全阀检修工艺规程.............................................12第五部分安全阀在线校验规则（附：安全阀现场校验记录、安全阀现场校验报告书） (16)第六部分安全阀校验报告填写要求及说明..............................25第七部分安全阀校验标准 (27)第一部分安全阀校验工作程序一、为保证安全阀的校验质量，特制订安全阀校验工作程序。

二、本程序适用于在用锅炉压力容器、压力管道上的安全阀冷态校验。

三、用户委托用户在送校安全阀时，必须有检验员开具的安全阀校验通知单或填写安全阀校验委托单并签字盖章。

四、接受委托1、校验员应对被校验安全阀进行外观检查，核查安全阀校验通知单或校验委托单，其内容应齐全、正确并与实物相符方可接受委托，并在被校验安全阀显著部位，标记送校单位名称和校验编号。

2、校验员应及时填写安全阀校验登记台帐。

五、解体、清洗、维修1、被校安全阀都应进行解体、清洗或维修。

2、解体的同时进行零部件检查。

3、解体、清洗和修理情况应记载在校验记录上。

六、弹簧检查测定对安全阀弹簧的测定应符合《安全阀弹簧检查检测规程》。

七、整定压力校验1、按安全阀校验操作规程，对安全阀进行整定压力调整，整定压力调整按相关规程要求校验。

2、整定压力校验合格后应及时记录，不合格的安全阀可继续修理或按不合格安全阀处理制度进行处理。

八、密封性能试验1、整定压力调整好后，将压力降至密封试验压力，进行密封性能试验。

密封性能试验方法，按照GB/T12242-2005《安全阀密封性能试验方法》的要求进行。

目录安全阀检修工艺规程 (1)1. 范围 (1)2. 引用标准 (1)3. 概述 (1)4. 设备参数 (4)5. 维护保养 (5)6. 检修周期 (5)7. 检修项目 (5)8. 检修工序及质量标准 (5)9. 检修记录 (7)10. 试运记录 (7)安全阀检修工艺规程1.范围本规程规定了托克托发电公司安全阀的周期、标准检修项目、大修的施工步骤及工艺质量标准，供托克托发电公司安全阀检修工作使用。

2.引用标准下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

Dl JBT9624-2014 电站安全阀技术条件DL/T 838—2003 发电企业设备检修导则HG／T20570．2—95 安全阀的设置和选用HG／T20570．3—95 爆破片的设置和选用JB/T2203-1999 弹簧式安全阀结构长度GB/T12241-2005 安全阀一般要求GB/T12242-2005 安全阀性能试验方法GB/T12243-2005 弹簧直接载荷式安全阀TSG ZF001-2006 安全阀安全技术监察规程GB/T12243-2005 弹簧直接载荷式安全阀2016版防止电力生产事故的二十五项重点要求及编制释义3.概述安全阀是压力容器必须装设的安全保护装置之一。

它是一种依靠介质压力启闭的阀门，其工作流程为：当容器内部介质的压力超过额定的安全值时自动打开，排出多余介质，降低容器内部压力，当容器内部压力恢复正常后，安全阀自行关闭阻止介质继续排放，确保设备安全，广泛应用于压力容器及管道系统上。

目前，我国电站锅炉安装使用的安全阀有进口的、国产的，结构形式均有不同。

不同结构形式的安全阀，其工作原理及检修要求也就有所不同。

我厂锅炉汽包、过热蒸汽出口、再热蒸汽出入口布置的安全阀均为美国德莱赛公司生产的1700系列安全阀，属背压式螺旋弹簧安全阀。

安全阀校验作业程序一、工程概述安全阀是用在锅炉、压力容器、受压设备或管路上，作为超压保护装置,它能否正常按要求起跳，关系到上亿元投资设备的安全，大型装置的长期正常运行，易燃、易爆、有害有毒物质储罐的绝对安全。

为了保证装置的安全、正常的运行及人员安全，国家法规要求以及国家安全生产监督总局《海洋石油安全管理细则》对专业设备的相关管理规定，需要定期对海上油田群及终端处理厂安全阀进行校验.二、施工技术标准及规范（1） GB/T 12241—2005 安全阀一般要求（2） GB/T 12242-2005 压力释放装置性能试验规范（3） GB/T 12243-2005 弹簧直接载荷式安全阀（4） API 576 泄压装置的检查三、技术要求1）校验项目应包括：外观检查、整定压力的校验和密封性能试验。

整定压力按贵方提供的设定值进行标定，其余按现行的规范标准执行。

2）气密性试验，应符合GB/T 12242-2005《压力释放装置性能试验规范》的要求.3）铅封要求：标牌上至少应有校验单位名称、整定压力和下次校验日期等.4）维修：根据实际情况对失效的安全阀进行维修，不合格的应进行报废申报及提交有关报告。

5)维护：校验完毕后所有的安全阀进行维护，如清洁、除锈和进行刷漆等。

应根据现场的原安全阀的颜色进行刷漆。

四、施工程序为了在施工中尽量减少对正常生产的影响，并尽可能降低安全风险，根据工程实际情况，施工分拆卸、校验、维修和回装四步完成。

对于每一个安全阀在校验时都应执行完整的校验程序。

从现场拆卸安全阀后，将其运送到校验房进行校验.1.准备工作1）人员：确保检定过程中有两名持证人员进行校验作业；2)设备:确保校验设备完好，其检定用压力表在有效期内;3）与业主确认安全阀校验数据单;2。

现场拆卸安全阀A.隔离锁定阀门在获得作业许可证后，由平台操作人员负责对需拆卸的阀门进行隔离,并详细填写隔离许可证、填写隔离日期、隔离时间、隔离人员姓名，同时每一个安全阀在隔离后还要对进出口阀门进行安全锁紧，以确保安全.B.拆卸安全阀1）首先要确认清楚该安全阀流通的介质及所处的位置和周围环境,隔离锁定阀门后，安全阀进出口必须由隔离人员泄压后方可拆卸;2) 在安全阀拆卸和安装期间要有一名监护人员；3）对于无放空口的安全阀,先拆卸安全阀出口法兰再拆卸安全阀进口法兰，螺栓松动后,用撬杠缓慢撬开法兰泄压，看有无介质泄漏，确认泄压完全无压后再进行完全拆卸；4）安全阀拆卸后，做好拆卸记录和现场标识并对安全阀进出口和拆卸端口法兰做好保护处理;5) 对于使用中的设备由平台制定专门应急措施，安全阀拆卸后由操作人员继续监控系统操作压力变化，确保设备的安全运转.3。

第1篇一、引言安全阀作为一种重要的安全保护装置，广泛应用于各种压力容器、管道、设备等场合。

它能够在系统压力超过预定值时自动开启，释放多余的压力，从而防止设备损坏、爆炸等事故的发生。

为了确保安全阀的可靠性和安全性，国家相关法规和标准对安全阀的设计、制造、检验等方面进行了详细规定。

本文将重点介绍安全阀的设计规定。

二、安全阀设计的基本原则1. 符合国家标准和行业标准：安全阀的设计应遵循国家相关法规和标准，如《压力容器安全技术监察规程》、《安全阀通用技术条件》等。

2. 确保可靠性：安全阀在设计过程中，应充分考虑其结构、材料、制造工艺等因素，确保在规定的使用条件下，安全阀能够可靠地开启和关闭。

3. 适应性强：安全阀应具有良好的适应性和通用性，能够适用于不同介质、不同压力等级、不同温度范围等不同工况。

4. 操作方便：安全阀的设计应便于操作和维护，便于用户在使用过程中对安全阀进行检查和调整。

5. 经济合理：在满足安全可靠的前提下，安全阀的设计应尽量降低成本，提高经济效益。

三、安全阀设计的主要参数1. 公称压力：安全阀的公称压力是指安全阀所能承受的最大压力，通常以MPa表示。

2. 公称直径：安全阀的公称直径是指安全阀阀座直径，通常以mm表示。

3. 整定压力：整定压力是指安全阀在规定条件下自动开启的压力值，通常以MPa表示。

4. 回座压力：回座压力是指安全阀在开启后，关闭时的压力值，通常以MPa表示。

5. 压力范围：安全阀的压力范围是指安全阀所能承受的最大压力与最小压力之间的差值。

6. 额定流量：额定流量是指安全阀在整定压力下，单位时间内通过安全阀的最大流量。

四、安全阀设计的主要结构1. 阀体：阀体是安全阀的主要承压部件，通常采用碳钢、不锈钢等材料制造。

2. 阀座：阀座是安全阀的密封部件，通常采用不锈钢、合金钢等材料制造。

3. 阀瓣：阀瓣是安全阀的主要开启部件，通常采用不锈钢、合金钢等材料制造。

4. 支撑结构：支撑结构用于支撑阀瓣，确保阀瓣在开启和关闭过程中保持稳定。

编号：QTD-MCA02安全阀检修作业指导书编写：审核：批准：实施日期：一、目的1、规范检修行为，确保安全门检修质量符合规定要求。

2、本作业指导书为所有参加本项目的工作人员所必须遵循的质量保证程序。

二、适用范围适用于国产或引进型安全门的检修工作。

三、概述及术语1、概述安全门检修项目为安全阀解体，各部分组件的清理检查，密封面的研磨、安全阀装复、安全阀的整定。

安全阀装复之前要经三级验收阀瓣与阀座结合情况。

2、术语本书无特殊术语四、引用文件Consolidated 1700型弹簧安全阀安装、操作与及维护手册Consolidated 3500电磁泄放球阀安装、操作与及维护手册DL/T 748.7—2001《火力发电厂锅炉机组检修导则》第3部分:阀门与汽水系统检修DL/T5047—95《电力建设施工及验收技术规范》锅炉篇。

SD/230—87《发电厂检修规程》《电力安全工作规程》《电站锅炉安全阀技术规程》（DL/T959-2014）五、资质、职责及权限1、人员资质工作人员需是专业从事锅炉阀门类设备检修人员且通过技能资格审查。

2、人员资质和劳动力计划。

从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员二级证书。

3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“电站锅炉安全阀在线校验”资质证书的企业进行。

4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。

指定专人做好记录，确保记录真实、准确、工整。

监护人：按安规要求对检修工的安全进行监护。

5、QC人员负责项目质量验收、签证。

六、工艺和作业要求（包括质量标准）（一）安全措施及工作票1、严格执行《电业安全工作规程》。

2、与安全阀联接的容器内无压力，无余汽存水。

（二）备品备件□阀瓣□螺栓□螺母□阀杆（三）现场准备及工具1、现场准备清洁整理阀门周围场地。

阜新市特种设备监督检验所安全阀校验作业指导书作业指导书版号：05生效日期：2013年04月01日控制编号：FXTJS-ZY-AQF-2013编制：刘楠审核：姜冶审批：李景文日期：2013年03月26日控制状态：□受控本编号：持有部门：404安全阀校验作业指导书1 适用范围1.1本校验室负责全市锅炉压力容器安全阀校验定压工作，目前可校验公称通径6-500口径，整定压力32 Mpa以下的弹簧式、静重式、先导式安全阀。

1.2检验人员必须持有省级以上（含省级）技术监督部门颁发的安全阀校验员以上资格证书。

2人员资格2.1检验人员：刘楠、陈显亮2.2审核人员：刘光宇、孔庆伟、于占春3检验依据3.1《特种设备安全监察条例》；3.2《安全阀安全技术监察规程》；3.3《蒸汽锅炉安全技术监察规程》；3.4《热水锅炉安全技术监察规程》；3.5《固定式压力容器安全技术监察规程》；3.6《压力管道安全管理与监察规定》；3.7《压力容器定期检验规则》；3.8《关于在用锅炉压力容器安全阀校验的若干意见》；3.9《液化石油气汽车罐车安全监察规程》；3.10《GB12241-2005 安全阀一般要求》；3.11《GB12242-2005 安全阀性能试验方法》；3.12《GB12243-2005弹簧直接载荷式安全阀》；3.13其它相关的现行专业标准及技术条件。

4所需检验工具、仪器和设备校验台、空气压缩机、空气储罐、电焊机、水压泵、手动起重机、砂轮机、手电钻、研磨台、压力表、氮气瓶、钢卷尺、游标卡尺、放大镜等5检验工作5.1使用单位的准备5.1.1使用单位应持锅炉、压力容器的定期检验报告或者安全阀校验委托单及安全阀有关资料同安全阀一起送到校验室。

4055.1.2送校安全阀时，使用单位应准确填写安全阀校验情况登记表。

5.1.3使用单位送校在用安全阀前，应拆除安全阀泄放管和影响附件，并清除阀内部及表面灰垢。

5.1.4新出厂的安全阀如校验不合格，一般不拆卸阀体和修理，以便使用单位返回原购买单位。

TSG特种设备安全技术规范 TSG ZF001-2004安全阀安全技术监察规程Safety Valve Safety Technical Supervision Administration Regulation(征求意见稿）中华人民共和国国家质量监督检验检疫总局颁布2004年月日目录第一章总则 (1)第二章术语 (1)第三章设计 (1)第一节设计资料 (2)第二节性能要求 (3)第三节材料 (3)第四节结构 (3)第五节弹簧 (5)第六节波纹管 (5)第四章制造 (5)第一节一般要求 (5)第二节检验方法 (6)第三节液压强度及气密试验 (7)第四节试验装置 (7)第五节性能试验 (8)第六节测试报告 (10)第七节标志 (11)第八节装运和保管 (13)第五章安装 (13)第六章运行 (14)第七章定期检查和校验 (14)第一节一般要求 (15)第二节在线检查 (15)第三节在线检测 (16)第四节离线检查和校验 (17)第五节纪录、标记和报告 (18)第八章档案 (18)第九章附则 (19)附件 1 术语 (20)附件 2 用空气进行密封性能试验的推荐方法 (23)附件 3 推荐的安全阀校验系统（气体） (25)安全阀安全技术监察规程第一章总则第一条为了保证锅炉、压力容器和压力管道的安全运行，保护人民生命和财产的安全，促进国民经济的发展，根据《特种设备安全监察条例》的有关规定，制定本规程。

第二条本规程适用于锅炉、压力容器和压力管道等设备上所用最高工作压力大于或者等于0.1MPa的安全阀。

第三条安全阀的设计、制造、检验、装运、保管、安装、使用、校验和检修，应当严格执行本规程的规定。

第四条本规程是安全阀质量监督和安全监察的基本要求。

有关安全阀的技术标准、企业和事业单位规定等，如果与本规程的规定相抵触时，应当以本规程为准。

第五条安全阀的设计必须由国家质量监督检验检疫总局(以下简称国家质检总局）核准的型式试验机构进行设计审查和型式试验。
