钢结构螺栓重量表

高强螺栓性能表螺栓螺母性能表1 钢结构用高强度螺栓连接副型号、规格、性能等级类型名称性能等级规格连接副组成GB/T1228-91 钢结构用高强度大六角头螺栓10.9S8.8S M12-M30 一件螺栓；一件螺母；二件垫圈GB/T1229-91 钢结构用高强度大六角螺母GB/T1230-91 钢结构用高强度垫圈GB/T1231-91 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T3632-1995 钢结构用扭剪型高强度螺栓连接副10.9S M16-M24 一件螺栓；一件螺母；二件垫圈GB/T3633-1995 钢结构用扭剪型高强度螺栓连接副技术条件2 材料类型性能等级螺纹规格选用材料螺栓10.9S M12~M24 20MntiBM27~M30 35VB8.8S M12~M16 35#M20~M24 20MnTibM27~M30 35VB螺母8H10H M12~M30 35#垫圈35~45 HRC 12~30 45#材料的化学成分材料C% Si% Mn% Ti% V% B% P% S%20MnTiB 0.17~0.24 0.17~0.37 1.30~1.60 0.04~0.10 0 0.0005~0.0035 ≤0.035 ≤0.03535VB 0.31~0.37 0.17~0.37 0.50~0.90 0 0.05~0.12 0.001~0.004 ≤0.04 ≤0.0435# 0.32~0.40 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.03545# 0.42~0.50 0.17~0.37 0.50~0.90 0 0 0 ≤0.035 ≤0.0353 机械性能3-1 螺栓机械性能材料试件机械性能性能等级抗拉力强度σbMPa 屈服度σ0.2MPa 伸长率δ5% 收缩率ψ%min10.9S 1040~1240 940 10 428.8S 830~1030 660 12 45硬度性能等级洛氏硬度HRC 维氏硬度HV30min max min max109S 33 39 312 3678.8S 24 31 249 296实物拉力载荷螺纹规格d M12 M16 M20 M22 M24 M27 M30应懒力载面积mm2 84.3 157 245 303 353 459 561拉力载荷KN 10.9S 877.7~104.5 163~195 255~304 315~376 367~438 477~569 583~696 8.8S 70.0~86.8 130~162 203~252 251~312 293~364 381~473 466~5783-2 螺母机械性能保证载荷螺纹规格D M12 M16 M20 M22 M24 M27 M30保证载荷KN 10H 87.7 163 255 315 367 477 5838H 70.0 130 203 251 293 381 466硬度性能等级洛氏硬度维氏硬度min max min max10H 98HRB 28HRC 222 2748H 85HRB 28HRC 206 2743-2 垫圈机械性能垫圈硬度为35~45 HRC (HV30 329~436)4 型式尺寸4-1 GB/T1228-91 钢结构用高强度大六角头螺栓型式尺寸螺纹规格d M12 M16 M20 M22 M24 M27 M30螺距p 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 15.23 19.23 24.32 26.32 28.32 32.84 35.84ds max 12.43 16.43 20.52 22.52 24.52 27.84 30.84min 11.75 15.57 19.48 21.48 23.48 26.16 29.16dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37K 公称7.5 10 12.5 14 15 17 18.7max 7.95 10.75 13.40 14.90 15.90 17.90 19.75min 7.05 9.25 11.60 13.10 14.10 16.10 17.65r min 1.0 1.0 1.5 1.5 1.5 2.0 2.0s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 49b L公称<45 ≥45 <55 ≥55 <65 ≥65 <70 ≥70 <75 ≥75 <80 ≥80 <85 ≥85 公称25 30 30 35 35 40 40 45 45 50 50 55 55 604-2 GB/T1229-91 钢结构用高强度大六角头螺母型式尺寸螺纹规格D M12 M16 M20 M22 M24 M27 M30螺距P 1.75 2 2.5 2.5 3 3 3.5c max 0.8 0.8 0.8 0.8 0.8 0.8 0.8min 0.4 0.4 0.4 0.4 0.4 0.4 0.4da max 13 17.3 21.6 23.8 25.9 29.1 32.4min 12 16 20 22 24 27 30dw min 19.2 24.9 31.4 33.3 38.0 42.8 46.5e min 22.78 29.56 37.29 39.55 45.20 50.85 55.37m max 12.3 17.1 20.7 23.6 24.2 27.6 30.7min 11.87 16.4 19.4 22.3 22.9 26.3 29.1s max 21 27 34 36 41 46 50min 20.16 26.16 33 35 40 45 494-3 GB/T1230-91 钢结构用高强度垫圈型式尺寸规格（螺纹大径）12 16 20 22 24 27 30d1 max 13.43 17.43 21.52 23.52 25.52 28.52 31.52min 13 17 21 23 25 28 31d2 max 25 33 40 42 47 52 56min 23.7 31.4 38.4 40.4 45.4 50.1 54.1s 公称3.0 4.0 4.0 5.0 5.0 5.0 5.0max 3.8 4.8 4.8 5.8 5.8 5.8 5.8min 2.5 3.5 3.5 4.5 4.5 4.5 4.5d3 max 16.03 20.03 25.12 27.12 29.12 33.64 36.64min 15.23 19.23 24.32 26.32 28.32 32.84 35.844-4 GB/T3632-1995 钢结构用扭剪型高强度螺栓型式尺寸螺纹规格d M16 M20 M22 M24螺距p 2 2.5 2.5 3da max 18.83 24.4 26.4 28.4ds max 16.43 20.52 22.52 24.52min 15.57 19.48 21.48 23.48dw min 27.9 34.5 38.5 41.5dk max 30 37 41 44K 公称10 13 14 15max 10.57 13.9 14.9 15.9min 9.25 12.1 13.1 14.1K min 12 14 15 16K" max 17 19 21 23r min 1.2 1.2 1.2 1.6db max 11.3 14.1 15.6 16.9min 11 13.8 15.3 16.6dc ≈ 12.8 16.1 17.8 19.3de ≈ 13 17 18 205 GB/T1228~1231-91 高强度大六角头螺栓连接副的扭矩系数螺纹规格M12 M16 M20 M22 M24 M27 M30P(KN) max 59 113 177 216 250 324 397min 49 93 142 177 206 265 329◆10.9S 高强度大六角头螺栓连接副的扭矩系数平均值0.11~0.150。

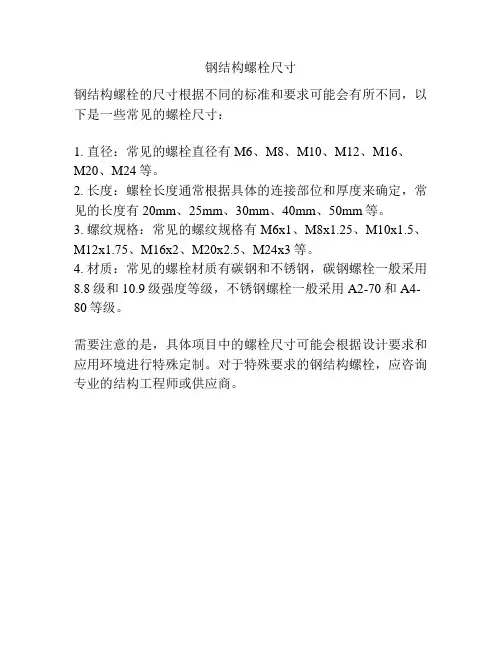

钢结构螺栓尺寸
钢结构螺栓的尺寸根据不同的标准和要求可能会有所不同，以下是一些常见的螺栓尺寸：
1. 直径：常见的螺栓直径有M6、M8、M10、M12、M16、
M20、M24等。

2. 长度：螺栓长度通常根据具体的连接部位和厚度来确定，常见的长度有20mm、25mm、30mm、40mm、50mm等。

3. 螺纹规格：常见的螺纹规格有M6x1、M8x1.25、M10x1.5、M12x1.75、M16x2、M20x2.5、M24x3等。

4. 材质：常见的螺栓材质有碳钢和不锈钢，碳钢螺栓一般采用8.8级和10.9级强度等级，不锈钢螺栓一般采用A2-70和A4-80等级。

需要注意的是，具体项目中的螺栓尺寸可能会根据设计要求和应用环境进行特殊定制。

对于特殊要求的钢结构螺栓，应咨询专业的结构工程师或供应商。

锚固螺栓锚栓用于上部钢结构与下部基础的连接，承受柱弯矩在柱脚底板与基础间产生的拉力，剪力由柱底板与基础面之间的摩擦力抵抗，若摩擦力不足以抵抗剪力，则需在柱底板上焊接抗剪键以增大抗剪能力。

锚栓一头埋入混凝土中，埋入的长度要以混凝土对其的握裹力不小于其自身强度为原则，所以对于不同的混凝土标号和锚栓强度，所需最小埋入长度也不一样。

为了增加握裹力，对于Φ39以下锚栓，需将其下端弯成L型，弯钩的长度为4D；对于Φ39以上锚栓，因其直径过大不便于折弯，则在其下端焊接锚固板。

锚栓的锚固及构造详见表7-5与表7-6。

259表7-5-1Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2020 22 24 27 3033 36 39 42 45 2.4483.0343.5254.5945.6066.9368.1679.75811.2113.06454550505555606570757575808085909510010511060657075808590951001059095100105110120125130135140500550600675750825900100040044048054060066072078010501125840900630675505540140140202034.342.549.464.378.597.1114.3136.6156.9182.8260表7-5-2Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2048 52 56 6064 68 72 76 80 14.7317.5820.3023.6226.7630.5534.6038.8943.4480859095100105110115120120125130135145150155160165110120130140150160170180190150160170180195205215225235120013001400150016001700180019002000960104011201200128013601440152016007207808409009601020108011401200575625670720770815865910960200200200240240280280320350202020252530303040206.2246.1284.2330.7374.6427.7484.4544.5608.2261表7-5-3 Q235 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2085 90 95 100 49.4855.9162.7369.95130140150160180190200210200210220230250260270280212522502375250017001800190020001275135014251500102010801140120035040045050040404545692.7782.7878.2979.3262表7-6-1Q345 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2020 22 24 27 3033 36 39 42 45 2.4483.0343.5254.5945.6066.9368.1679.75811.2113.064545505055556065707575758080859095100105110606570758085909510010590951001051101201251301351406006607208109009901080117050055060067575062590010001260135010501125755810630675140140202044.154.663.582.7100.9124.8147.0175.6201.8235.1263表7-6-2 Q345 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2048 52 56 6064 68 72 76 80 14.7317.5820.3023.6226.7630.5534.6038.8943.448085909510010511011512012012513013514515015516016511012013014015016017018019015016017018019520521522523514401560168018001920204021602280240012001300140015001600170018001900200086593510101080115012251300137014407207808409009601020108011401200200200200240240280280320350202020252530303040265.1316.4365.4425.2481.7549.9622.8700.0781.9264表7-6-3 Q345 钢锚栓选用表锚栓直径d (mm) 锚栓截面有效面积A0(cm)连接尺寸锚固长度及细部尺寸每个螺栓的受拉承载力设计值taN(KN)Ⅰ型Ⅱ型Ⅲ型单螺母双螺母锚固长度 l (mm)锚板尺寸a(mm)b(mm)a(mm)b(mm)当基础混凝土的强度等级为 C(mm)t(mm)C15 C20 C15 C20 C15 C2085 90 95 100 49.4855.9162.7369.95130140150160180190200210200210220230250260270280255027002850300021252250237525001530162017101800127513501425150035040045050040404545890.6100611291259265。

常用螺栓的标准及规格表国家标准规定了螺纹规格为M3~M64,A和B级的六角头螺栓.A级用于D<=24和L<=10D或L<=150mm(按较小值)的螺栓;B级用于D>24或L>10D或L>150(按较小值)的螺栓外六角螺栓尺寸规格(如图)钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级.其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火）.通称为高强度螺栓.其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成.分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如.性能等级4.6级的螺栓.其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓.其材料经过热处理后.能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准.相同性能等级的螺栓.不管其材料和产地的区别.其性能是相同的.设计上只选用性能等级即可。

常用螺丝规格表强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的.X*100=此螺栓的抗拉强度.X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70.A2-70的样子.意义另有解释度量当今世界上长度计量单位主要有两种.一种为公制.计量单位为米（m）、厘米（cm）、毫米（mm）等.在欧州、我国及日本等东南亚地区使用较多.另一种为英制.计量单位主要为英寸（inch）.相当于我国旧制的市寸.在美国、英国等欧美国家使用较多。

钢结构用螺栓及进场检验标准4.3.1螺栓的性能等级按照性能等级划分，螺栓可分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8及级以上螺栓材质为低碳合金钢或中碳钢并经热处理，通称为高强度螺栓，8.8级以下通称普通螺栓。

螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和屈强比。

例如性能等级为4.6级的螺栓，其含义为：“4”为螺栓材质公称抗拉强度(MPa)的1/100，“6”为螺栓材质屈强比的10倍。

两部分数字的乘积(4×6=24)为螺栓材质公称屈服点的(MPa)1/10。

4.3.2螺栓的制作精度等级螺栓的制作精度等级分为A、B、C级三个等级。

A、B级为精制螺栓。

A、B级螺栓应与I类孔匹配应用。

I类孔的孔径与螺栓公称直径相等，基本上无缝隙，螺栓可轻击入孔，类似于铆钉一样受剪及承压（挤压）。

但A、B级螺栓对构件的拼装精度要求很高，价格也贵，工程中较少采用。

C级为粗制螺栓。

C级螺栓常与II类孔匹配应用。

II类孔的孔径比螺栓直径大1~2mm，缝隙较大，螺栓入孔较容易，相应其受剪性能较差，C级的普通螺栓适宜用于受拉力的连接，受剪时另用支托承受剪力。

4.3.3高强度螺栓高强度螺栓包括大六角头高强度螺栓、扭剪型高强度螺栓、钢网架螺栓球节点用高强度螺栓。

高强度螺栓连接副是一整套的含意，包括一个螺栓、一个螺母和一个垫圈。

高强度螺栓已广泛用于钢结构构件连接，在高层建筑钢结构中已成为主要的连接件。

安装时，要先对构件连接端及连接板表面经特殊处理（如喷砂），形成粗糙面，随后再对高强度螺栓施加预拉力，将使紧固部位产生很大的摩擦阻力。

使用高强度螺栓可减少大量工地焊接的工作量。

4.3.3.1大六角头高强度螺栓连接副：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。

其产品标准为《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231。

钢结构用螺栓及进场检验标准4.3.1螺栓的性能等级按照性能等级划分，螺栓可分为3.6、4.6、4.8、5.6、5.8、6.8、8.8、9.8、10.9、12.9十个等级，其中8.8及级以上螺栓材质为低碳合金钢或中碳钢并经热处理，通称为高强度螺栓，8.8级以下通称普通螺栓。

螺栓性能等级标号由两部分数字组成，分别表示螺栓的公称抗拉强度和屈强比。

例如性能等级为4.6级的螺栓，其含义为：“4”为螺栓材质公称抗拉强度(MPa)的1/100，“6”为螺栓材质屈强比的10倍。

两部分数字的乘积(4×6=24)为螺栓材质公称屈服点的(MPa)1/10。

4.3.2螺栓的制作精度等级螺栓的制作精度等级分为A、B、C级三个等级。

A、B级为精制螺栓。

A、B级螺栓应与I类孔匹配应用。

I类孔的孔径与螺栓公称直径相等，基本上无缝隙，螺栓可轻击入孔，类似于铆钉一样受剪及承压（挤压）。

但A、B级螺栓对构件的拼装精度要求很高，价格也贵，工程中较少采用。

C级为粗制螺栓。

C级螺栓常与II类孔匹配应用。

II类孔的孔径比螺栓直径大1~2mm，缝隙较大，螺栓入孔较容易，相应其受剪性能较差，C级的普通螺栓适宜用于受拉力的连接，受剪时另用支托承受剪力。

4.3.3高强度螺栓高强度螺栓包括大六角头高强度螺栓、扭剪型高强度螺栓、钢网架螺栓球节点用高强度螺栓。

高强度螺栓连接副是一整套的含意，包括一个螺栓、一个螺母和一个垫圈。

高强度螺栓已广泛用于钢结构构件连接，在高层建筑钢结构中已成为主要的连接件。

安装时，要先对构件连接端及连接板表面经特殊处理（如喷砂），形成粗糙面，随后再对高强度螺栓施加预拉力，将使紧固部位产生很大的摩擦阻力。

使用高强度螺栓可减少大量工地焊接的工作量。

4.3.3.1大六角头高强度螺栓连接副：大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大，可适应施加预拉力的工具及操作要求，同时也增大与连接板间的承压或摩擦面积。

其产品标准为《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T1231。
