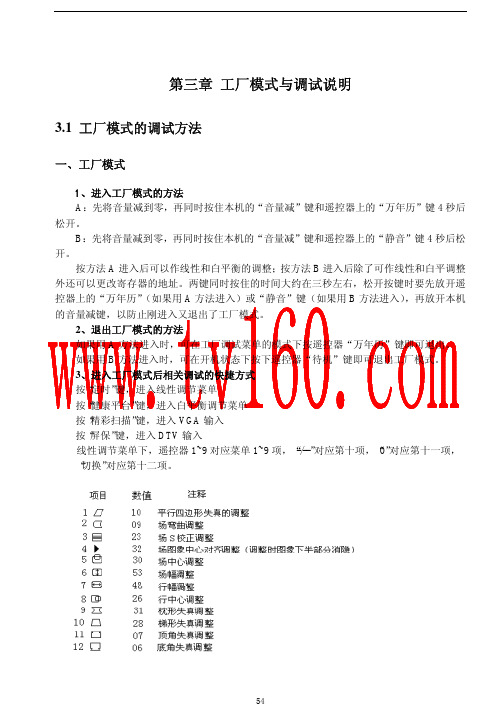

第三章工厂模式与调试说明3.1 工厂模式的调试方法一、工厂模式1、进入工厂模式的方法A：先将音量减到零，再同时按住本机的“音量减”键和遥控器上的“万年历”键4秒后松开。
B：先将音量减到零，再同时按住本机的“音量减”键和遥控器上的“静音”键4秒后松开。
按方法A进入后可以作线性和白平衡的调整；按方法B进入后除了可作线性和白平调整外还可以更改寄存器的地址。
两键同时按住的时间大约在三秒左右，松开按键时要先放开遥控器上的“万年历”（如果用A方法进入）或“静音”键（如果用B方法进入），再放开本机的音量减键，以防止刚进入又退出了工厂模式。
2、退出工厂模式的方法如果用A方法进入时，可在工厂调试菜单的模式下按遥控器“万年历”键即可退出。
如果用B方法进入时，可在开机状态下按下遥控器“待机”键即可退出工厂模式。
3、进入工厂模式后相关调试的快捷方式按“定时”键，进入线性调节菜单按“健康平台”键，进入白平衡调节菜单按“精彩扫描”键，进入VGA输入按“屏保”键，进入DTV输入线性调节菜单下，遥控器1~9对应菜单1~9项，“-/--”对应第十项，“0”对应第十一项，“切换”对应第十二项。
二、E 2PROM 设定1、E 2PROM 内存贮有频道频率值、AFT 、TDA7439、VPC3230D 、PW1235、TDA9332等功能设定和状态控制的数。
2、CPU 及E 2PROM 的设置：不同型号的显像管,调试的数据会有不同。
E 2PROM 中存放的内容，除非有必要，不可随意改动调试说明中没提及的E 2PROM 地址所存放的数据（即必须保留E 2PROM 初始化时的默认值）三、E ２PROM 初始化维修时若没有写好数据的存储器(E 2PROM),可用空的或已有其他数据的存储器，这时可能开机图像不正常，但能显示OSD ，必须做相应的初始化操作后才能正常使用。
初始化的方法：第一步是先进入工厂模式（按上面B 方法进入工厂模式才能完成初始化的操作）。

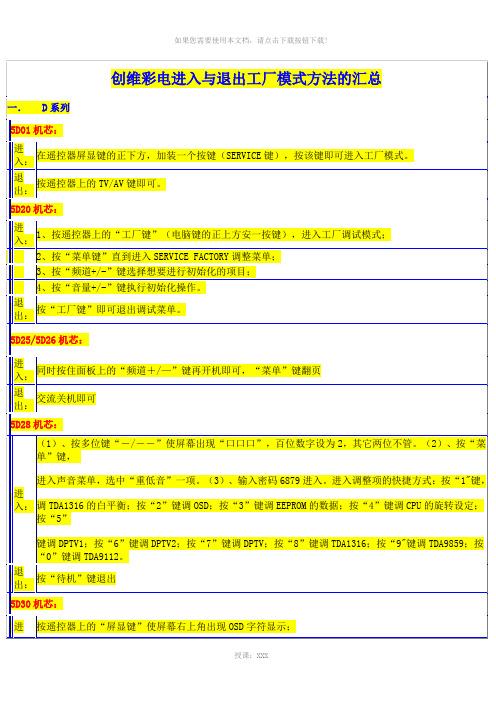

创维进工厂模式一． D系列5D01机芯：进入：在遥控器屏显键的正下方，加装一个按键（SERVICE键），按该键即可进入工厂模式。
退出：按遥控器上的TV/AV键即可。
5D20机芯：进入：1、按遥控器上的“工厂键”（电脑键的正上方安一按键），进入工厂调试模式；2、按“菜单键”直到进入SERVICE FACTORY调整菜单；3、按“频道+/-”键选择想要进行初始化的项目；4、按“音量+/-”键执行初始化操作。
退出：按“工厂键”即可退出调试菜单。
5D25机芯：进入：同时按住面板上的“频道＋/—”键再开机即可，“菜单”键翻页退出：交流关机即可5D30机芯：进入：按遥控器上的“屏显键”使屏幕右上角出现OSD字符显示；同时按下机器面板上的“频道+”和“视频键”进入维修菜单。
“菜单”键翻页退出：按“屏显键”即可退出。
5D60/5D66机芯：进入：1、按遥控器上多位键“-/--”使屏幕显示“---”字样；2、同时按住机器面析上的“菜单键”、“待机键”不松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“------”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-”改变参数，设置结束后，按“静音键”使项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说明已经存储。
退出：返回主菜单，选中菜单中的SHIPMENT 项，按“音量＋”键即可。
5D70/5D75/5D76机芯：进入：按本机的“音量-”按键，音量为0后，再按住遥控器上的“万年历”键3秒便可进入线性和平衡调整项，按“静音”键3秒进入工厂除可以作以上调整外，还可以更改寄存器地址注：进入工厂模式后，要先松开“万年历”键再松开“音量—”键以防进入工厂后又立即退出退出：按“待机”或“万年历”键即可退出注：可直接使用空的同型号存储器IC，换上开机后自动进行初使化。
5D90机芯：进入：1、按遥控器上多位键“-/--”使屏幕显示“---”字样；2、同时按住机器面析上的“菜单键”不松手，再连续按遥控器上的数字键“7”使屏幕显示“777”字样；此时屏幕下方会出现软件设置日期“--－－”；3、按遥控器上的“菜单健”，再按“频道+”键就进入工厂模式，按“频道+/-”选择项目，按“音量+/-”改变参数，设置结束后，按“静音键”使项目旁边的“+”号消失（重新同置时项目旁边会出现“+”号），说明已经存储。
各种液晶电视进入工程模式（维修调整模式）方法东芝：1：开机状态下，按一次遥控器的Mute键，然后按住遥控器的Mute键的同时按电视机的Menu2：按遥控器的9键，看Self Check菜单第2行Time就是电视机的使用时间；按遥控器的信号颜色），可在黑、白、红、黄、蓝、绿等全屏纯色画面上查看坏点情况。
3：关机就可推出工程菜单。
松下：1：把音量关到零2：按遥控器上的menu键，屏幕上出现菜单，进入设置，在定时关机那项随便选择一个时间3：同时按下遥控器上的呼出钮和电视上的频道减（-）键，屏幕上出现service 14：再同时按下遥控器上的静音键和电视上的频道减键，屏幕上出现service 25：按下数字键3即可6：屏幕上出现英文hour（小时），下面的就是工作时间7：关机退出。
飞利浦电视：1：开机，按遥控062596+屏显，不必理会选台画面。
2：任意一数字键，进入工程菜单。
3：要退出工程菜单，遥控关机即可。
索尼：待机状态下，按顺序按下列键：“屏显”、“5”、“音量+”，进入菜单。
LG：同时按住遥控器上的menu和机器上的menu，大约3秒后出现工程菜单。
三星：1：将电视进入待机状态2：依次按下遥控器上的“ 显示键”、“项目键”、“静音键”、“电源键”，即进入工程模式。
第一项3：关闭电源就可以退出工程模式。
夏普：1：打开液晶电视(非待机状态)，然后直接按屏幕上方的电源键关掉。
2：同时按住和“Volume -”键和"TV/VIDEO"，然后按电源键打开，“Volume -”键和"TV/VI 屏幕左上方出现"K"字样松手，3：再同时按“Volume -”和“CH -”按钮，然后放开，工程菜单出现。
（所有操作都可以不用遥海信：菜单－声音设置里，选择平衡，然后输入0532，即可进入工程模式。
创维：音量关完，然后按住音量减再用遥控按屏显进入工程菜单。
（注意：进入工程菜单里面的参数千万不能乱动）。
等离子8PG0机芯工厂菜单调试说明一．进出工厂菜单方法：连续按两次“静音”，四次“信息”即可进入工厂调试模式，此时屏幕显示“M”“频道▽”可入”键即可退出工厂菜单模式。
附注：1.前100台试产机器（43PCAPV）为按4次“静音”，4次“信息”键进入 工厂调试模式，在屏幕显示为“M”状态下，按“电源”键可退出工厂模式。
2.正式生产的小部分机约500台，进工厂模式为2次“静音”2次“信息”，退工厂模式仍为按“进入”键。
二．工厂菜单内容及调试说明。
第一页 显示“BARCODE”,条形码目前空缺，用遥控器不可调。
第二页 显示 厂商 创维版本 P0000051213AA日期 2004年7月19日此页选项也不可更改，版本中的“2005 12 13”数字表示软件日期。
第三页 显示 PALTV/AV position水平位置 53V position 47行场的位置（相位）数值范围为“0～100”可调。
第四页 显示 白平衡值R-DRV/G-DRV/B-DRV/R-CUT/G-CUT/B-CUT的值均为0～255可调，出厂时已调整好，如无必要请尽量不要更改。
第五页 显示 Video-Bri-MAX 145Video-Bri-MID 120Video-Bri-MIN 100Video-Con-MAX 245Video-Con-MID 200Video-Con-MIN 60YPbPr-Bri-MAX 150YPbPr-Bri-MID 125YPbPr-Bri-MIN 105YPbPr-Con-MAX 230YPbPr-Con-MID 190YPbPr-Con-MIN 60PC-Bri-MAX 145PC-Bri-MID 125PC-Bri-MIN 100PC-Con-MAX 210PC-Con-MID 170PC-Con-MIN 50“Bri”指亮度，“Con”指对比度，“MAX”为最大值，“MID”为中间值，“MIN”为最小值，本页中所有选项均为“0～255”可调，但以上数值已精确设定，请轻易不要更改，否则影响图像显示效果。
适用机型：创维数码8000Y（4Y机芯）系列彩电维修方式的进入、退出先按遥控器的菜单（MENU）键，进入图像菜单，再依次按退出（Q.VIEW）键及静音（MUTE）键即可进入维修状态。
该机心有5种菜单，用遥控器上的定时键来切换5种菜单，用频道+、-键来选项，用音量+、-键来修改项目参数。
退出维修状态：按遥控器的菜单键。
适用机型：创维数码5000~8259或8000N~8259型（4N、5N机芯）、创维25NF8800（5N10、3N10、4N10机芯）、29SF8800。
（AN5199）维修方式的进入1、先关掉电视机的电源开关，同时按住本机的“音量”+、—键，再打开电视机的电源开关，即可进入维修状态。
2、先关掉电视机的电源开关，同时按住本机的“频道”+、—键，再打开电视机的电源开关，即可进入设置状态。
退出维修状态：按遥控器的“待机”键关机适用机型创维数码8000S~2588型（5S 机芯）进入维修方式的进入先关掉电视机的电源开关，同时按住本机按键上的TV/AV键和菜单（MENU）键，再打开电视机的电源开关，即可进入维修状态。
退出维修状态：按遥控器的“图像模式”键关机适用机型：创维数码3008~2108型（4S机芯）彩电维修方式的进入按住遥控器的“消除（CLEAR）”键的“音量—”键及“返回”键，即可进入维修状态。
按遥控器的“图像模式（PIC）”键关机适用机型：创维8000T-2199、8000A-2582、29ST880（4T/5T/5T10机芯）CPU：MN18P73284DP维修方式的进入及退出先按下电视机的本机音量“-”键到零，此时不要放手，再按下遥控器上的屏幕显示键“+”，即可进入维修状态的S模式。
或同时按住电视机面板音量“－、＋”键，再打开电视机的电源开关。
如果要进入D模式，则先放开音量“-”键和屏显键，再按下屏显键，使之暂时退出S状态（并非真正退出S状态），再按下音量“-”键不要放手，再按屏显键，即可由S 状态进入D状态。
,也可断电
开机后，将电视机的音量减到0，同时按住面板的“音量-”键不放，同时依次按下遥控器7、8、9键，即可进入。
按镜像键切换菜单翻页，按频道的加减键选择调试项目，接音量加减键改变参数please ”键进入方法
3D10、3D11、4D10机芯
：按第一页的EXIT －音量加确定
978，
6D35、
6”、“9”、“9”，即可进
16：9CRT
1
Service功
6”、“9”、“9”，即可进
16：9CRT
7
7
，则会退出此
为红色），2：关掉总电
功能.调整方
Service状态，状态，电视机
）
03后交流关机即可始化已经完成,
工厂模式。
按下遥控器7、8、9键，即可进入。
上数字键中的“0707
）ROM
ROM
de off!”
控器上数字键中的“
）
“0”键调TDA9112。
），说明已经存储。
法：按频道加/”,“6”、“9遥控器上的数字键“3的数字键“3”、“6选项，“左/：9”键不放，输入“”键，接着按“频道整项目，按“音量示。
B ）
放，输入978“6”、“9遥控器上的数字键“3的数字键“3”、“6选项，“左/：9）
）。
SSWORD
2
SSWORD
RESET
到YES
，按“屏显”键恢复
）
，以方便工厂调试。
/-键”改变参数。
9，将会启动本机的
到：╳
ervice状态；退出。
退出工厂模式方法：按遥控器上的 MENU 键即可退出工厂模式。
老化状态：蓝屏和自动关机均打到：╳；退出：（存储器已处于 Service 状态，并已把蓝屏和自动关机均打到：╳，建议在所有调试工作完成后，再退出 Service 状态；退出Service 状态，电视机会自动把蓝屏和自动关机打到：√，并返回到 1 频道。
3Y31/3Y36/3Y39/4Y36 机芯：按键控板上‘菜单键’不放，然后依次按下遥控器上数字键 9 7 8，进入工厂调试菜单，调整完毕后，若需进行非工厂菜单检查，需依次按下遥控器菜单键（MENU 键）、声音模式键（S. MODE 键）保存内容并清屏（清除调试菜单），此进入：时仍在工厂模式状态；依次按下遥控器上菜单、屏显键（DISPLAY 键）即可重新回到调试菜单。
在工厂调试菜单下关机，开机自动进入工厂模式状态，否则关机后开机将退出工厂模式。
退出：依次按遥控器菜单键（MENU 键）、声音模式键（S. MODE 键），使电视机处于无工厂菜单状态，关闭电源后开机即可。
调整方法：按频道+/- 键选择需调整项目；按音量+/- 键改变所选项目的值或状态；按静音键（MUTE 键）向前翻页，按交替键（CH.REV 键）向后翻页；注意：因 3Y36 机芯有两个版本，新版本采用上面方法，但老版本不是采用这种方法进入工厂模式，它是和 3Y30 相同，如下：进入工厂模式：进入工厂模式方法：按遥控器上的“-/--键”切换到三键输入状态（---），用遥控器输入 579，将，会启动本机的 Service 功能，调整方法：按频道加/减键选择需调整项目，按音量加/减键改变所选项目的值或状态；备注：在调整过程中，按“静音”键存储，按“屏显”键恢复。
退出工厂模式方法：按遥控器上的 MENU 键即可退出工厂模式。
老化状态：蓝屏和自动关机均打到：╳；（存储器已处于 Service 状态，并已把蓝屏和自动关机均打到：，再退出 Service 状态；退出 Service ╳建议在所有调试工作完成后，状态，电视机会自动把蓝屏和自动关机打到：√，并返回到 1 频道。
