设计各阶段需要的图纸内容

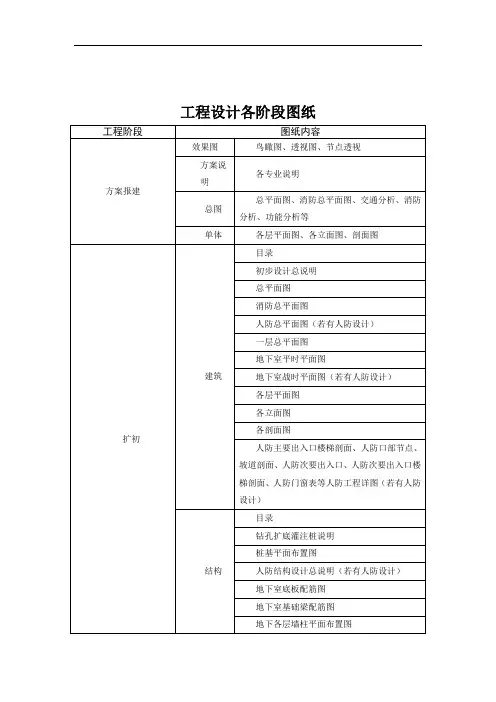

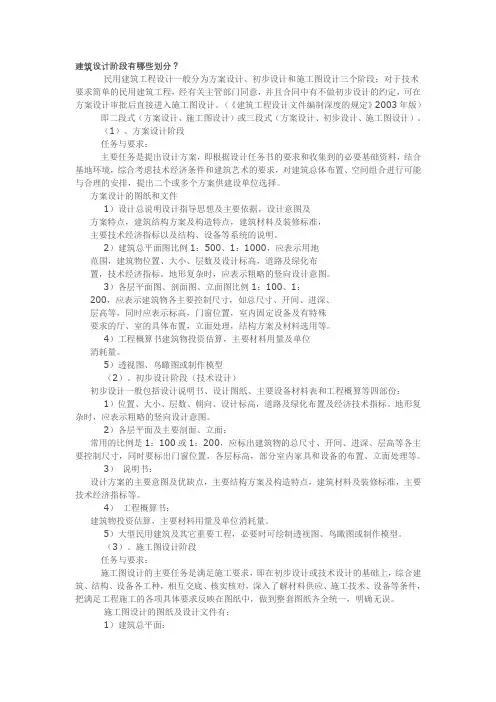

建筑设计阶段有哪些划分？民用建筑工程设计一般分为方案设计、初步设计和施工图设计三个阶段；对于技术要求简单的民用建筑工程，经有关主管部门同意，并且合同中有不做初步设计的约定，可在方案设计审批后直接进入施工图设计。

（《建筑工程设计文件编制深度的规定》2003年版）即二段式（方案设计、施工图设计）或三段式（方案设计、初步设计、施工图设计）。

（1）、方案设计阶段任务与要求：主要任务是提出设计方案，即根据设计任务书的要求和收集到的必要基础资料，结合基地环境，综合考虑技术经济条件和建筑艺术的要求，对建筑总体布置、空间组合进行可能与合理的安排，提出二个或多个方案供建设单位选择。

方案设计的图纸和文件1）设计总说明设计指导思想及主要依据，设计意图及方案特点，建筑结构方案及构造特点，建筑材料及装修标准，主要技术经济指标以及结构、设备等系统的说明。

2）建筑总平面图比例1：500、1：1000，应表示用地范围，建筑物位置、大小、层数及设计标高，道路及绿化布置，技术经济指标。

地形复杂时，应表示粗略的竖向设计意图。

3）各层平面图、剖面图、立面图比例1：100、1：200，应表示建筑物各主要控制尺寸，如总尺寸、开间、进深、层高等，同时应表示标高，门窗位置，室内固定设备及有特殊要求的厅、室的具体布置，立面处理，结构方案及材料选用等。

4）工程概算书建筑物投资估算，主要材料用量及单位消耗量。

5）透视图、鸟瞰图或制作模型（2）、初步设计阶段（技术设计）初步设计一般包括设计说明书、设计图纸、主要设备材料表和工程概算等四部份：1）位置、大小、层数、朝向、设计标高，道路及绿化布置及经济技术指标。

地形复杂时，应表示粗略的竖向设计意图。

2）各层平面及主要剖面、立面：常用的比例是1：100或1：200，应标出建筑物的总尺寸、开间、进深、层高等各主要控制尺寸，同时要标出门窗位置，各层标高，部分室内家具和设备的布置、立面处理等。

3）说明书：设计方案的主要意图及优缺点，主要结构方案及构造特点，建筑材料及装修标准，主要技术经济指标等。

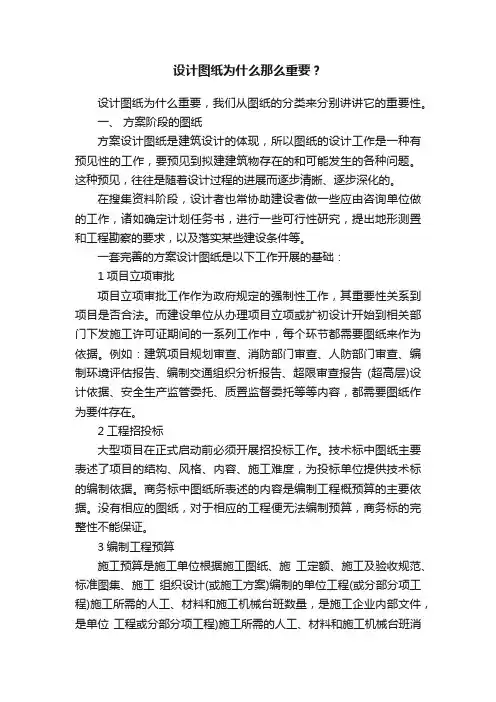

设计图纸为什么那么重要？设计图纸为什么重要，我们从图纸的分类来分别讲讲它的重要性。

一、方案阶段的图纸方案设计图纸是建筑设计的体现，所以图纸的设计工作是一种有预见性的工作，要预见到拟建建筑物存在的和可能发生的各种问题。

这种预见，往往是随着设计过程的进展而逐步清晰、逐步深化的。

在搜集资料阶段，设计者也常协助建设者做一些应由咨询单位做的工作，诸如确定计划任务书，进行一些可行性研究，提出地形测置和工程勘察的要求，以及落实某些建设条件等。

一套完善的方案设计图纸是以下工作开展的基础：1项目立项审批项目立项审批工作作为政府规定的强制性工作，其重要性关系到项目是否合法。

而建设单位从办理项目立项或扩初设计开始到相关部门下发施工许可证期间的一系列工作中，每个环节都需要图纸来作为依据。

例如：建筑项目规划审查、消防部门审查、人防部门审查、编制环境评估报告、编制交通组织分析报告、超限审查报告(超高层)设计依据、安全生产监管委托、质置监督委托等等内容，都需要图纸作为要件存在。

2工程招投标大型项目在正式启动前必须开展招投标工作。

技术标中图纸主要表述了项目的结构、风格、内容、施工难度，为投标单位提供技术标的编制依据。

商务标中图纸所表述的内容是编制工程概预算的主要依据。

没有相应的图纸，对于相应的工程便无法编制预算，商务标的完整性不能保证。

3编制工程预算施工预算是施工单位根据施工图纸、施工定额、施工及验收规范、标准图集、施工组织设计(或施工方案)编制的单位工程(或分部分项工程)施工所需的人工、材料和施工机械台班数量，是施工企业内部文件，是单位工程或分部分项工程)施工所需的人工、材料和施工机械台班消耗数量的标准。

建筑企业以单位工程为对象编制的人工、材料、机械台班耗用量及其费用总额，即单位工程计划成本。

施工预算是企业进行劳动调配，物资技术供应，反映企业个别劳动量与社会平均劳动量之间的差别，控制成本开支，进行成本分析和班组经济核算的依据。

看详细内容。

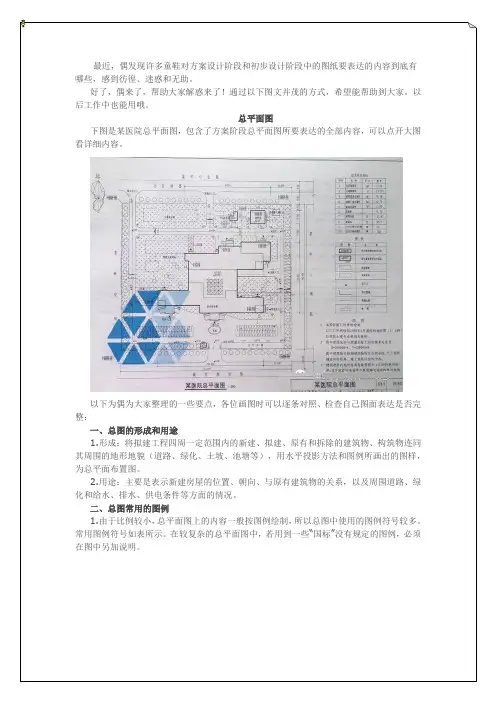

以下为偶为大家整理的一些要点，各位画图时可以逐条对照、检查自己图面表达是否完
三、图纸内容
4.场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。

5.新建建筑的定位、名称、出入口位置、层数与设计标高、室内外标高以及地形复杂时
6.根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分
注意：计算容积率时，通常不包括±0.000以下建筑面积。

PS: 这一阶段内容较多，图解一下。

1. 标明承重结构的轴线、轴线编号、定位尺寸和总尺寸。

8. 绘出有特殊要求或标准的厅、室的内室，如家具的布置等；也可以根据需要选择绘10. 标明图纸名称、比例。

立面图
要标高或高度。

PS: 一般初步设计四个立面均应表示。

当立面较简单时，不得少于两个。

有内部庭院的
3. 各层楼地面和室外标高，以及室外地面至建筑檐口或女儿墙顶的总高度，各楼层之。

1方案设计：1.1设计图纸1。

1.1总平面设计图纸：1:场地的区域2:场地范围（用地和建筑物各脚点的座标或定位、道路红线）3:场地内四周环境的反映（城市道路或建筑物.场地内需保留的建筑物、古树名木、历史遗迹、现有地形标高等）4：场地内拟建的道路、停车场、广场、绿地及建筑物的布置,并且表示出建筑物与用地界线(或道路红线、建筑红线）及相邻建筑物之间的距离。

5：拟建建筑的名称、出入口的位置、层数、与设计标高，以及地形复杂时主要道路、广场的控制高度。

6：指北针或风玫瑰图、比例7：根据需要绘制下列反应方案特性的分析图：功能分析、空间组合及景观分析、交通分析（人流、车流、停车位数量)地形分析、绿地分析、日照分析、分期建设1。

1.2建筑设计图纸平面图应该表达的内容：1：平面的总尺寸、开间、进深、柱网尺寸（可用比例尺寸）2：各主要使用房间名称3：结构受力体系中的柱网、承重墙位置4:各楼层地面标高、屋面标高5:室内停车库的停车位和行车线路6:底层平面图应该标明剖切线位置编号，并有指北针7：必要时有主要用房的放大图和室内布置图8:图纸名称、比例、比例尺立面图应表示的内容:1：体现建筑造型的特点，选择绘制一、二个有代表性的立面2：各主要部位的标高或主题建筑的总高度3：当相邻建筑有直接关系的时候,应该绘制相邻或原有建筑的局部立面4：图纸名称、比例、比例尺剖面图应表示的内容：1：剖面应剖在高度和层数不同、空间关系复杂的部位2：各层标高及室外地面标高，室外地面至建筑檐口（女儿墙）的总高度3：若遇到高度控制时，还要标明最高点的标高。

4：剖面编号、比例或比例尺2初步设计：2。

1设计图纸平面图1标明承重结构的轴线、轴线编号、定位尺寸和总尺寸2绘出主要结构构件和建筑构配件如非承重墙、壁柱、门窗、天窗、楼梯、电梯、自动扶梯、中庭（及其上空）、夹层、平台、阳台、雨篷、台阶、坡道、散水明沟等位置;当维护结构为幕墙时，应该标明幕墙与主题结构的位置3表示主要建筑设备的位置、如水池、卫生器具等设备专业有关的设备的位置.4表示建筑平面或空间的防火分区分隔位置的面积，宜单独成图5标明室内、外地面设计标高及地上、地下各层楼地面标高6标明指北针（底层平面）7标明剖切线及编号8绘出有特殊要求或标准的厅、室的内室,如家具的布置等；也可以格局需要选择绘制标准层标准单元或标准间的放大平面图及室内布置图；9列出各类建筑设计规范要求计算技术经济指标10标明图纸名称、比例立面图1两端轴线和编号2立面外轮廓及主要结构和建筑部件的可见部分，如门窗(幕墙）雨篷、檐口（女儿墙）、屋顶、平台、栏杆、坡道、台阶、和主要装饰线脚等。

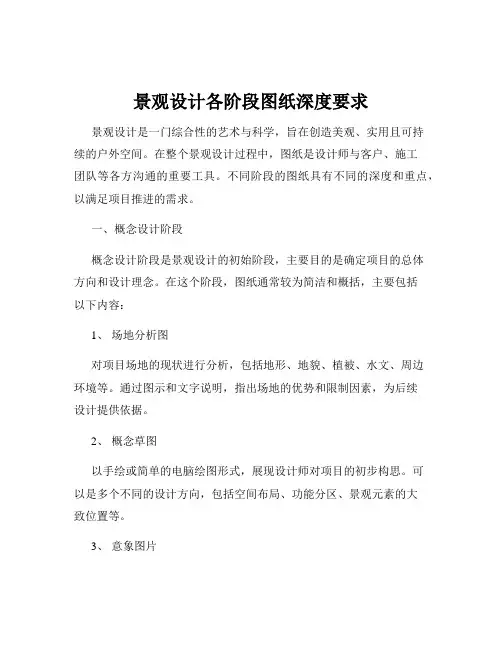

景观设计各阶段图纸深度要求景观设计是一门综合性的艺术与科学，旨在创造美观、实用且可持续的户外空间。

在整个景观设计过程中，图纸是设计师与客户、施工团队等各方沟通的重要工具。

不同阶段的图纸具有不同的深度和重点，以满足项目推进的需求。

一、概念设计阶段概念设计阶段是景观设计的初始阶段，主要目的是确定项目的总体方向和设计理念。

在这个阶段，图纸通常较为简洁和概括，主要包括以下内容：1、场地分析图对项目场地的现状进行分析，包括地形、地貌、植被、水文、周边环境等。

通过图示和文字说明，指出场地的优势和限制因素，为后续设计提供依据。

2、概念草图以手绘或简单的电脑绘图形式，展现设计师对项目的初步构思。

可以是多个不同的设计方向，包括空间布局、功能分区、景观元素的大致位置等。

3、意象图片收集一些与设计理念相关的景观图片，如相似风格的公园、广场、庭院等，帮助客户和团队更好地理解设计意图。

4、设计说明用简洁明了的文字阐述设计概念、主题、目标以及预期的效果，解释设计灵感的来源和设计策略。

二、方案设计阶段方案设计阶段是在概念设计的基础上进一步深化和细化，形成较为具体的设计方案。

此阶段的图纸应能够清晰地展示设计的布局、形式和功能。

1、总平面图详细标注场地的边界、出入口、道路系统、景观分区、主要景观元素（如水池、花坛、雕塑等）的位置和尺寸。

同时，要标明不同区域的功能和活动内容。

2、竖向设计图展示场地的地形变化，包括高程点、坡度、坡向等，以及通过填方、挖方等手段实现的地形改造方案。

3、种植设计图标明植物的种类、分布和数量，包括乔木、灌木、花卉、草坪等。

同时，要考虑植物的季相变化和生态功能。

4、景观小品及设施布置图绘制各类景观小品（如亭、廊、椅、垃圾桶等）和设施（如照明灯具、给排水设施等）的位置和形式。

5、交通流线分析图分析人流和车流的走向，确定道路的宽度、转弯半径等参数，确保交通的顺畅和安全。

6、景观视线分析图研究不同位置的景观视线效果，优化景观布局，创造良好的视觉体验。

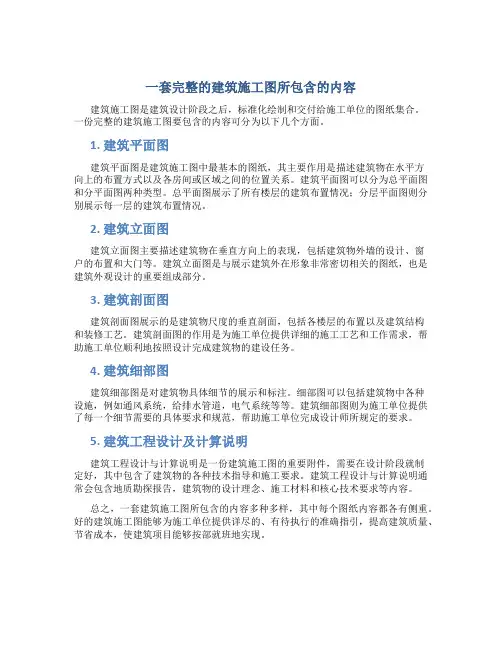

一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。

一份完整的建筑施工图要包含的内容可分为以下几个方面。

1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。

建筑平面图可以分为总平面图和分平面图两种类型。

总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。

2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。

建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。

3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。

建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。

4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。

细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。

建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。

5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。

建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。

总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。

好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。

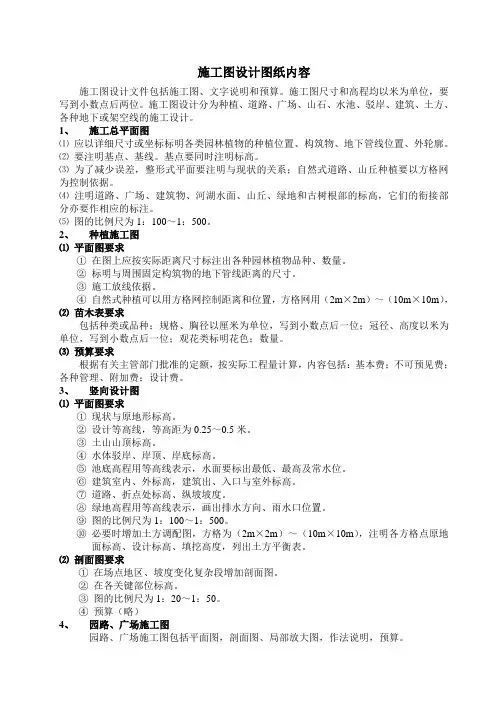

施工图设计图纸内容施工图设计文件包括施工图、文字说明和预算。

施工图尺寸和高程均以米为单位，要写到小数点后两位。

施工图设计分为种植、道路、广场、山石、水池、驳岸、建筑、土方、各种地下或架空线的施工设计。

1、施工总平面图⑪应以详细尺寸或坐标标明各类园林植物的种植位置、构筑物、地下管线位置、外轮廓。

⑫要注明基点、基线。

基点要同时注明标高。

⑬为了减少误差，整形式平面要注明与现状的关系；自然式道路、山丘种植要以方格网为控制依据。

⑭注明道路、广场、建筑物、河湖水面、山丘、绿地和古树根部的标高，它们的衔接部分亦要作相应的标注。

⑮图的比例尺为1：100～1：500。

2、种植施工图⑪平面图要求①在图上应按实际距离尺寸标注出各种园林植物品种、数量。

②标明与周围固定构筑物的地下管线距离的尺寸。

③施工放线依据。

④自然式种植可以用方格网控制距离和位置，方格网用（2m×2m）～（10m×10m），⑫苗木表要求包括种类或品种；规格、胸径以厘米为单位，写到小数点后一位；冠径、高度以米为单位，写到小数点后一位；观花类标明花色；数量。

⑬预算要求根据有关主管部门批准的定额，按实际工程量计算，内容包括：基本费；不可预见费；各种管理、附加费；设计费。

3、竖向设计图⑪平面图要求①现状与原地形标高。

②设计等高线，等高距为0.25～0.5米。

③土山山顶标高。

④水体驳岸、岸顶、岸底标高。

⑤池底高程用等高线表示，水面要标出最低、最高及常水位。

⑥建筑室内、外标高，建筑出、入口与室外标高。

⑦道路、折点处标高、纵坡坡度。

⑧绿地高程用等高线表示，画出排水方向、雨水口位置。

⑨图的比例尺为1：100～1：500。

⑩必要时增加土方调配图，方格为（2m×2m）～（10m×10m），注明各方格点原地面标高、设计标高、填挖高度，列出土方平衡表。

⑫剖面图要求①在场点地区、坡度变化复杂段增加剖面图。

②在各关键部位标高。

③图的比例尺为1：20～1：50。

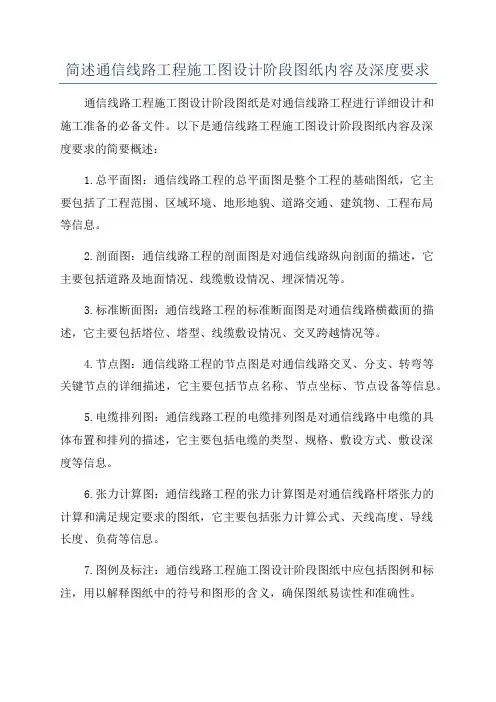

简述通信线路工程施工图设计阶段图纸内容及深度要求通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的必备文件。

以下是通信线路工程施工图设计阶段图纸内容及深度要求的简要概述：1.总平面图：通信线路工程的总平面图是整个工程的基础图纸，它主要包括了工程范围、区域环境、地形地貌、道路交通、建筑物、工程布局等信息。

2.剖面图：通信线路工程的剖面图是对通信线路纵向剖面的描述，它主要包括道路及地面情况、线缆敷设情况、埋深情况等。

3.标准断面图：通信线路工程的标准断面图是对通信线路横截面的描述，它主要包括塔位、塔型、线缆敷设情况、交叉跨越情况等。

4.节点图：通信线路工程的节点图是对通信线路交叉、分支、转弯等关键节点的详细描述，它主要包括节点名称、节点坐标、节点设备等信息。

5.电缆排列图：通信线路工程的电缆排列图是对通信线路中电缆的具体布置和排列的描述，它主要包括电缆的类型、规格、敷设方式、敷设深度等信息。

6.张力计算图：通信线路工程的张力计算图是对通信线路杆塔张力的计算和满足规定要求的图纸，它主要包括张力计算公式、天线高度、导线长度、负荷等信息。

7.图例及标注：通信线路工程施工图设计阶段图纸中应包括图例和标注，用以解释图纸中的符号和图形的含义，确保图纸易读性和准确性。

在深度要求方面，通信线路工程施工图设计阶段图纸需要详尽地描述和标注所有关键信息，包括但不限于线缆的类型、规格、敷设方式、敷设深度，塔位、塔型、张力计算结果等。

图纸中的标注应准确、清晰，以确保施工人员能够根据图纸进行实际操作，并确保工程的质量和安全性。

总体而言，通信线路工程施工图设计阶段图纸是对通信线路工程进行详细设计和施工准备的基础文件，它通过平面图、剖面图、标准断面图、节点图、电缆排列图、张力计算图等详细描述通信线路的配置和敷设情况，以及与之相关的工程要求和标准，确保施工的准确性和质量的保证。

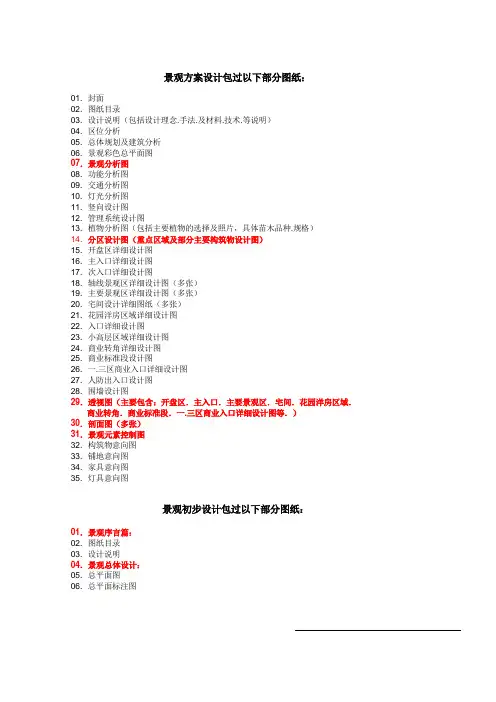

景观方案设计包过以下部分图纸：01．封面02．图纸目录03．设计说明（包括设计理念.手法.及材料.技术.等说明）04．区位分析05．总体规划及建筑分析06．景观彩色总平面图07．景观分析图08．功能分析图09．交通分析图10．灯光分析图11．竖向设计图12．管理系统设计图13．植物分析图（包括主要植物的选择及照片，具体苗木品种.规格）14．分区设计图（重点区域及部分主要构筑物设计图）15．开盘区详细设计图16．主入口详细设计图17．次入口详细设计图18．轴线景观区详细设计图（多张）19．主要景观区详细设计图（多张）20．宅间设计详细图纸（多张）21．花园洋房区域详细设计图22．入口详细设计图23．小高层区域详细设计图24．商业转角详细设计图25．商业标准段设计图26．一.三区商业入口详细设计图27．人防出入口设计图28．围墙设计图29．透视图（主要包含：开盘区．主入口．主要景观区．宅间．花园洋房区域．商业转角．商业标准段．一.三区商业入口详细设计图等．）30．剖面图（多张）31．景观元素控制图32．构筑物意向图33．铺地意向图34．家具意向图35．灯具意向图景观初步设计包过以下部分图纸：01．景观序言篇：02．图纸目录03．设计说明04．景观总体设计：05．总平面图06．总平面标注图07．网格定位图08．竖向设计图09．景观分析图10．交通分析图10．灯光分析图11．灯具示意图12．公共设施示意图13．植物分析图（包括主要植物的选择及照片，具体苗木品种.规格）14．植物示意图15．道路铺装意向图16．道路铺装索引图17．车行道铺装大样图18．人行铺装大样图19．地面停车位大样图20．明沟大样图21．景观透视图部分22．透视图索引图23．局部效果（多张）24．景观详图及剖立面部分25．景观分区索引图26．各个分区景观平面图27．各个分区灯光平面图28．各个分区铺装平面图29．各个分区尺寸及竖向平面图30．各个分区剖面图31．各个分区的节点设计图32．人防出入口设计详图33．围墙设计详图以上图纸为各个阶段的主要图纸，效果图和剖面图部分没有写的很具体但内容很多张，这是可以明确的。

（1）总体规划设计设计说明及经济技术指标；总体规划方案平面图三种以上方案（彩色及CAD版本）；规划各分析图（功能分析、区域位置分析、绿化景观分析、道路交通流线分析等，需要彩色及CAD版本）；（2）建筑单体概念设计平面图，需四种以上户型（户型指标表及户型比）；主要立面图；主要剖面图；总体鸟瞰及典型建筑效果图；（3）景观概念设计总体景观平面方案示意图；典型景观示意图或图片；设计遵循原则及体现内容：1、项目概况2、用地条件3、项目定位及设计思路4、规划控制条件规划局下发规划条件；市政条件5、建筑设计要求各类型建筑的面积及总建筑面积；建筑风格；建筑层数及高度；各户型比例（1）设计说明书各专业设计说明；各项技术指标详细数据（如容积率、绿地率、建筑密度、总建筑面积、商业部分面积、住宅部分面积、计容面积、非计容面积、地下面积、各户型面积等）；对于涉及建筑节能、环保、绿色建筑、人防等设计的专业，其设计说明应有相应的专门内容；（2）总平面设计图纸区位图；现状图及现状照片；总平面图；总体鸟瞰图；定位图；公共设施和基础设施布置图；道路交通分析；景观绿化分析图；竖向设计图；○10综合管线规划图；○11日照分析材料和报告等；（3）建筑单体设计图纸各单体效果图（包括两个南北主要立面）、典型建筑及沿街的夜景效果图、第五立面效果图图纸建筑单体的各层平面图、立面图、剖面图等；总平面（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸总平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；竖向布置图，需达到《建筑工程设计文件编制深度规定2016》的深度；定位图，需达到《建筑工程设计文件编制深度规定2016》的深度；道路分析图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸建筑每层平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑立面图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑剖面图，需达到《建筑工程设计文件编制深度规定2016》的深度；大样图标准户型大样、门窗大样、楼梯大样、厨卫大样等典型部位；结构专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸基础平面图及基础构件的截面尺寸，需达到《建筑工程设计文件编制深度规定2016》的深度；结构平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；混凝土梁板柱等构件配筋平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；关键节点构造详图，需达到《建筑工程设计文件编制深度规定2016》的深度；（4）结构计算书电气专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸电气总平面图（仅有单体设计时，可无此项内容），需达到《建筑工程设计文件编制深度规定2016》的深度；变、配电系统，需达到《建筑工程设计文件编制深度规定2016》的深度；防雷系统、接地系统，需达到《建筑工程设计文件编制深度规定2016》的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》的深度；智能化系统，需达到《建筑工程设计文件编制深度规定2016》的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》的深度；智能化各系统设计，需达到《建筑工程设计文件编制深度规定2016》的深度；主要电气设备表，需达到《建筑工程设计文件编制深度规定2016》的深度；（3）电气计算书给排水专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸（对于简单工程项目初步设计阶段可不出图）建筑小区（室外）应绘制给水排水总平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑室内给水排水平面图和系统原理图，需达到《建筑工程设计文件编制深度规定2016》的深度；设备及主要材料表，需达到《建筑工程设计文件编制深度规定2016》的深度；（3）给排水计算书暖通专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设备表需达到《建筑工程设计文件编制深度规定2016》的深度；（3）设计图纸需达到《建筑工程设计文件编制深度规定2016》的深度；（4）暖通计算书室外综合管网需达到《建筑工程设计文件编制深度规定2016》的深度（1）设计说明（2）设计图纸平面图；纵断面图；横断面图；节点详图；设备及主要材料表；（3）计算书总平面（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计图纸总平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；竖向布置图，需达到《建筑工程设计文件编制深度规定2016》的深度；定位图，需达到《建筑工程设计文件编制深度规定2016》的深度；道路分析图，需达到《建筑工程设计文件编制深度规定2016》的深度；土石方图，需达到《建筑工程设计文件编制深度规定2016》的深度；综合管网图，需达到《建筑工程设计文件编制深度规定2016》的深度；绿化布置图，需达到《建筑工程设计文件编制深度规定2016》的深度；详图（道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面、围墙等详图）；建筑专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计专篇建筑设计防火专篇；绿色建筑设计专篇；节能设计专篇等；（3）设计图纸建筑每层平面图（包括地下及屋面），需达到《建筑工程设计文件编制深度规定2016》的深度；建筑立面图（完整表达建筑的各个立面），需达到《建筑工程设计文件编制深度规定2016》的深度；建筑剖面图（剖视位置应选在层高不同、层数不同、内外部空间比较复杂、具有代表性的部位），需达到《建筑工程设计文件编制深度规定2016》的深度；大样图标准户型大样、门窗大样、楼梯大样、电梯大样、厨卫大样、各节点详图等，需达到《建筑工程设计文件编制深度规定2016》的深度；（4）计算书节能设计计算书、绿建设计报告书、建筑构件隔声性能计算书等；结构专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计专篇抗震设计专篇；绿色建筑设计专篇（结构）；（3）设计图纸基础平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；基础详图，需达到《建筑工程设计文件编制深度规定2016》的深度；结构平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；混凝土梁板柱等构件配筋平面图及详图，需达到《建筑工程设计文件编制深度规定2016》的深度；楼梯及其它节点构造详图，需达到《建筑工程设计文件编制深度规定2016》及的深度；（4）结构计算书电气专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计专篇绿色建筑设计专篇；节能设计专篇等；（3）设计图纸图例符号，需达到《建筑工程设计文件编制深度规定2016》的深度；变、配电站设计图，需达到《建筑工程设计文件编制深度规定2016》的深度；配电、照明设计图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑设备控制原理图，需达到《建筑工程设计文件编制深度规定2016》的深度；防雷、接地及安全设计图，需达到《建筑工程设计文件编制深度规定2016》的深度；电气消防，需达到《建筑工程设计文件编制深度规定2016》的深度；智能化各系统设计，需达到《建筑工程设计文件编制深度规定2016》的深度；主要电气设备表，需达到《建筑工程设计文件编制深度规定2016》的深度；（4）电气计算书给排水专业设计图纸（1）设计说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计专篇绿色建筑设计专篇；节能设计专篇等；（3）设计图纸建筑小区（室外）给水排水总平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；室外排水管道高程表或纵断面图，需达到《建筑工程设计文件编制深度规定2016》的深度；雨水控制与利用及各净化建筑物、构筑物平、剖面及详图，需达到《建筑工程设计文件编制深度规定2016》的深度；水泵房平面、剖面图，需达到《建筑工程设计文件编制深度规定2016》的深度；水塔（箱）、水池配管及详图，需达到《建筑工程设计文件编制深度规定2016》的深度；建筑室内给水排水图纸，需达到《建筑工程设计文件编制深度规定2016》的深度；污水处理，需达到《建筑工程设计文件编制深度规定2016》的深度；循环水构筑物的平面、剖面及系统图，需达到《建筑工程设计文件编制深度规定2016》的深度；（4）给排水计算书暖通专业设计图纸（1）设计说明及施工说明（需达到《建筑工程设计文件编制深度规定2016》的深度）（2）设计专篇绿色建筑设计专篇；节能设计专篇等；（3）设计图纸设备表，需达到《建筑工程设计文件编制深度规定2016》的深度；平面图，需达到《建筑工程设计文件编制深度规定2016》的深度；通风、空调、制冷机房平面图和剖面图，需达到《建筑工程设计文件编制深度规定2016》的深度；系统图、立管或竖风道图，需达到《建筑工程设计文件编制深度规定2016》的深度；通风、空调剖面图和详图，需达到《建筑工程设计文件编制深度规定2016》的深度；（4）计算书暖通室外综合管网需达到《建筑工程设计文件编制深度规定2016》的深度（1）设计说明、施工说明（2）设计图纸平面图；纵断面图；横断面图；节点详图；设备及主要材料表；（3）计算书。

实验室的前期阶段包括了规划、方案设计、初步设计及施工图设计，这也是对应了项目的不同阶段，比如规划阶段是前期做项目建议书、做可行性研究的阶段，而方案设计、初步设计和施工图设计是图纸设计的不同阶段，不同阶段的成果侧重点不同，要求的内容也会不一样，有些项目不是很大的时候，可能会省略中间的一些过程，将其合并。

一、规划阶段规划阶段是在项目前期，用于拿地、申请资金、项目申请等，成果方面更多的要求是一些文字方面的内容，其需要考虑的内容包括如下：1、实验室的使用单位;2、实验室准备开展实验的课题;3、项目目前的现状及建设背景;4、项目的建设的必要性;5、项目建设的规模;6、项目建设的方案(粗略的方案、文字说明、各类公用工程的用量，包括用水、用电、用气、废水、废气等等)7、投资估算和资金来源(只需要做估算，按投资的项来做估算，估算的依据是相关的标准及类似项目);8、项目建成后的影响及风险分析;9、是否申报各类奖项;规划期主要还是用来确定项目的可行性及基本的一些数据的笼统分析，作为项目的批复条件，这个阶段会确定项目的资金投入大小，确定项目建设的规模，所以这个阶段对于项目的建设也是至关重要，如果在这个阶段遗漏了很多建设内容，后期整个项目的建设档次和规模等就会直线下降，直接影响项目建成后的效果。

在这个阶段最好多调研国内比较先进的类似单位的建设情况(如果想国际先进，也需要了解下国际上比较先进的单位)，了解比较新型的技术，了解同类行业的建设情况，综合对比，结合自身情况，来确定项目的整体建设标准，对于一些新技术等的应用，必须在这个阶段就申报进去，不然后期就没这方面的资金。

二、方案设计方案设计阶段主要还是建筑方面的设计，所有跟建筑相关的功能都需要比较明确了，包括了：1、建筑是新建还是改建;2、建筑红线、项目位置;3、建筑的造型;4、建筑的层数、结构形式等;5、建筑面积;6、实验室开展的主要实验项目;7、主要公共工程的用量的初步计算，包括水电气等，作为申报室外管网的接入以及环评的数据提供依据;三、初步设计初步设计是比较重要的一点，在初步设计完成后，需要做项目概算，这块会有审计单位对项目概算做审批，重大项目需要组织专家论证，这块如果项目方案被否决，或者概算跟投资估算不一致，就会有比较大的麻烦，所以这个阶段项目的图纸设计的要求比较全面(不是细)，需要对应投资估算的项目做概算，概算最好跟投资估算没有太大差距，保证整个项目还是按照既定的档次去设计。

建筑工程各设计阶段及主要工作内容一、方案设计:方案设计（概念设计)，是投资决策之后，由咨询单位将可行性研究提出意见和问题，经与业主协商认可后提出的具体开展建设的设计文件、其深度应当满足编制初步设计文件和控制概算的需要.方案设计文件包括：设计说明书、设计图纸、透视图或鸟瞰图，必要时还应有建筑模型。

（一）设计说明书1、设计依据及设计要求：①计划任务书或上级主管部门下达的立项批文、项目可行性研究报告批文、合资协议书批文等；②红线图或土地使用批准文件；③城市规划、人防等部门对建筑提供的设计要求；④建设单位签发的设计委托书及使用要求;⑤可作为设计依据的其它有关文件。

2、建筑设计的内容和范围:简述建筑地点及其周围环境、交通条件以及建筑用地的有关情况，如用地大小、形状及地形地貌,水文地质，供水、供电、供气,绿化,朝向等情况。

3、方案设计所依据的技术准则：如建筑类别、防火等级、抗震烈度、人防等级的确定和建筑及装修标准等.4、设计构思和方案特点:包括功能分区，交通组织，防火设计和安全疏散，自然环境条件和周围环境的利用,日照、自然通风、采光，建筑空间的处理，立面造型，结构选型和柱网选择等.5、垂直交通设施.包括自动扶梯和电梯的选型、数量及功能划分。

6、关于节能措施方面的必要说明,特殊情况下还要对音响、温、湿度等作专门说明。

7、有关技术经济指标及参数，如建筑总面积和各功能分区的面积,层高和建筑总高度。

其它如住宅中的户型、户室比、每户建筑面积和使用面积，旅馆建筑中不同标准的客房间数、床位数等.（二）设计图纸1、平面图(主要使用层平面)；①底层平面及其他主要使用层平面的总尺寸、柱网尺寸或开间、进深尺寸(可用比例尺表示）;②功能分区和主要房间的名称（少数房间，如卫生间、厨房等可以用室内布置代替房间名称）。

必要时要画标准间或功能特殊建筑中的主要功能用房的放大平面和室内布置;③要反映各种出入口及水平和垂直交通的关系。

室内车库还要画出停车位和行车路线；④要反映结构受力体系中承重墙、柱网、剪力墙等位置关系；⑤注明主要楼层、地面、屋面的标高关系；⑥剖面位置及编号。
