第四章(微型化及低功耗设计技术)

低功耗设计技术研究在当今物联网时代，越来越多的设备需要长时间运行且不能频繁充电，因此低功耗设计技术变得越来越重要。

本文将探讨低功耗设计技术的研究现状和未来发展趋势。

1. 低功耗设计技术的概念和分类低功耗设计技术主要是指在设备运行时降低功耗，以延长电池寿命或减小能耗。

低功耗设计技术可分为系统级低功耗和电路级低功耗两类。

系统级低功耗主要针对整个系统的设计和运行进行优化，通过降低CPU频率、增加睡眠模式等措施减少功耗。

电路级低功耗主要是通过优化电路设计、改进电路器件材料等方法实现功耗降低。

2. 低功耗设计技术的研究现状目前，低功耗设计技术已经得到了广泛应用。

在芯片设计方面，一些公司已经推出了采用新型工艺的低功耗芯片，其功耗降至几毫瓦以下。

同时，也有不少开源项目涉及低功耗设计，例如开源无线通信协议LoRa、Zigbee等，这些协议致力于提高传输效率，实现低能耗。

在电子设备方面，低功耗的设备也得到了广泛应用。

例如，智能手表、可穿戴设备、智能家居等，这些设备采用低功耗设计技术，能够长时间运行，大大降低了用户充电频率，提高了用户体验。

3. 低功耗设计技术的未来发展趋势未来，低功耗设计技术的发展将呈现以下趋势：（1）采用新型工艺：采用新型工艺可以实现芯片功耗降低，例如三维集成电路、多层封装技术等。

（2）引入人工智能：通过人工智能技术，可以实现设备的自动管理，及时发现设备功耗异常并进行优化，实现最佳能耗状态。

（3）应用新型材料：采用新型材料可以大幅降低功耗，例如使用铌酸锂晶体可实现电容功耗降低。

（4）加强数据安全：随着物联网设备数量的增加，数据安全问题越来越严重。

采用低功耗技术还需注重设备安全性设计，避免被黑客攻击泄露用户数据。

4. 结论综上所述，低功耗设计技术现已广泛应用于各个领域，并不断发展壮大。

未来将进一步引入新科技、新材料，提高设备的安全性和数据处理能力。

在物联网时代，低功耗设计技术将扮演越来越重要的角色。

电子设计中的低功耗设计技术随着移动设备和物联网的蓬勃发展，对电子设备的功耗要求变得越来越严苛。

在电子设计中，低功耗设计技术成为了一项重要的技术需求。

低功耗设计技术的应用可以延长设备的续航时间，减少设备的发热量，提高设备的稳定性和可靠性。

本文将介绍电子设计中常见的低功耗设计技术及其应用。

首先，低功耗设计技术中的关键是降低设备的静态功耗和动态功耗。

在静态功耗方面，采用低功率的处理器和传感器组件是关键因素。

采用先进的制程工艺（比如FinFET工艺）可以有效降低器件的漏电流，从而降低设备的静态功耗。

此外，优化设备的供电管理机制，合理控制设备的休眠状态和唤醒状态也能有效降低设备的静态功耗。

在动态功耗方面，采用节能算法和优化软件设计是关键措施。

通过合理设计算法，减少处理器和传感器的工作频率和工作电压，降低设备的动态功耗。

另外，合理设计软件架构，优化代码结构和算法，减少不必要的计算和通信开销，也能有效降低设备的功耗。

此外，低功耗设计技术还包括了功率管理技术和电源管理技术。

功率管理技术主要包括动态电压调整（DVS）和动态频率调整（DFS）等技术，通过根据设备的负载情况动态调整电压和频率，从而实现节能的目的。

电源管理技术主要包括高效的DC-DC转换器和低功耗的睡眠模式设计，能够有效地提高设备的能效比和续航时间。

总的来说，低功耗设计技术在电子设计中扮演着重要的角色。

通过降低设备的静态功耗和动态功耗，采用先进的制程工艺和优化算法设计，可以有效实现设备的低功耗设计。

未来随着技术的不断发展，低功耗设计技术将会越来越成熟，应用范围也将会越来越广泛。

希望本文对大家对低功耗设计技术有所了解和启发。

建筑行业建筑智能化系统方案第一章建筑智能化系统概述 (2)1.1 系统定义 (2)1.2 发展趋势 (2)1.3 系统组成 (3)第二章建筑智能化系统设计原则 (3)2.1 安全性原则 (3)2.2 可靠性原则 (3)2.3 实用性原则 (4)2.4 可扩展性原则 (4)第三章建筑智能化系统需求分析 (4)3.1 用户需求 (4)3.2 功能需求 (5)3.3 功能需求 (5)3.4 系统集成需求 (5)第四章建筑智能化系统架构设计 (5)4.1 系统网络架构 (5)4.2 系统硬件架构 (6)4.3 系统软件架构 (6)4.4 系统集成架构 (7)第五章建筑智能化系统关键技术研究 (7)5.1 传感器技术 (7)5.2 控制技术 (7)5.3 通信技术 (8)5.4 数据处理与分析技术 (8)第六章建筑智能化系统设备选型 (8)6.1 传感器设备 (8)6.2 控制器设备 (9)6.3 通信设备 (9)6.4 数据处理与分析设备 (10)第七章建筑智能化系统施工与调试 (10)7.1 施工准备 (10)7.2 施工过程 (11)7.3 系统调试 (11)7.4 系统验收 (11)第八章建筑智能化系统运行与维护 (12)8.1 系统运行管理 (12)8.2 系统维护保养 (12)8.3 故障处理 (12)8.4 安全防护 (12)第九章建筑智能化系统节能与环保 (13)9.1 节能措施 (13)9.1.1 设计阶段 (13)9.1.2 施工阶段 (13)9.1.3 运营维护阶段 (13)9.2 环保要求 (13)9.2.1 设备选型 (13)9.2.2 施工过程 (13)9.2.3 运营维护 (14)9.3 节能效果评估 (14)9.3.1 评估方法 (14)9.4 环保效果评估 (14)9.4.1 评估指标 (14)9.4.2 评估方法 (14)第十章建筑智能化系统发展趋势与展望 (14)10.1 市场发展前景 (14)10.2 技术创新方向 (15)10.3 政策与法规支持 (15)10.4 行业应用拓展 (15)第一章建筑智能化系统概述1.1 系统定义建筑智能化系统，是指运用现代信息技术、通信技术、控制技术和网络技术，将建筑物的设备、设施和管理集成于一体的综合系统。

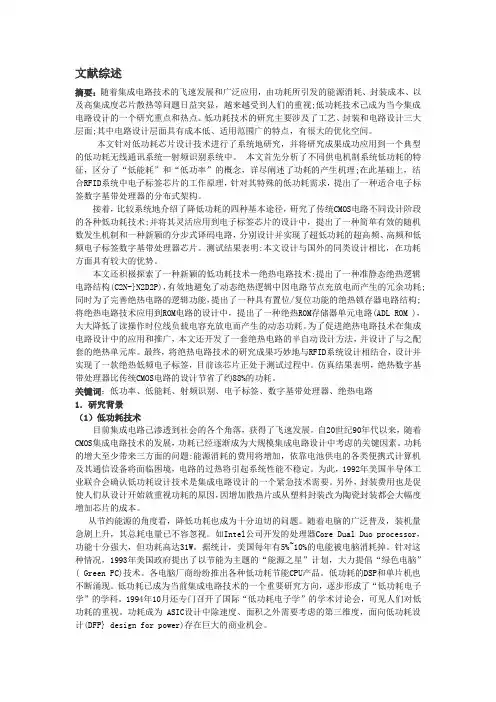

文献综述摘要：随着集成电路技术的飞速发展和广泛应用，由功耗所引发的能源消耗、封装成本、以及高集成度芯片散热等问题日益突显，越来越受到人们的重视;低功耗技术己成为当今集成电路设计的一个研究重点和热点。

低功耗技术的研究主要涉及了工艺、封装和电路设计三大层面;其中电路设计层面具有成本低、适用范围广的特点，有很大的优化空间。

本文针对低功耗芯片设计技术进行了系统地研究，并将研究成果成功应用到一个典型的低功耗无线通讯系统—射频识别系统中。

本文首先分析了不同供电机制系统低功耗的特征，区分了“低能耗”和“低功率”的概念，详尽阐述了功耗的产生机理;在此基础上，结合RFID系统中电子标签芯片的工作原理，针对其特殊的低功耗需求，提出了一种适合电子标签数字基带处理器的分布式架构。

接着，比较系统地介绍了降低功耗的四种基本途径，研究了传统CMOS电路不同设计阶段的各种低功耗技术;并将其灵活应用到电子标签芯片的设计中，提出了一种简单有效的随机数发生机制和一种新颖的分步式译码电路，分别设计并实现了超低功耗的超高频、高频和低频电子标签数字基带处理器芯片。

测试结果表明:本文设计与国外的同类设计相比，在功耗方面具有较大的优势。

本文还积极探索了一种新颖的低功耗技术—绝热电路技术:提出了一种准静态绝热逻辑电路结构(C2N-}N2D2P)，有效地避免了动态绝热逻辑中因电路节点充放电而产生的冗余功耗;同时为了完善绝热电路的逻辑功能，提出了一种具有置位/复位功能的绝热锁存器电路结构;将绝热电路技术应用到ROM电路的设计中，提出了一种绝热ROM存储器单元电路(ADL ROM )，大大降低了读操作时位线负载电容充放电而产生的动态功耗。

为了促进绝热电路技术在集成电路设计中的应用和推广，本文还开发了一套绝热电路的半自动设计方法，并设计了与之配套的绝热单元库。

最终，将绝热电路技术的研究成果巧妙地与RFID系统设计相结合，设计并实现了一款绝热低频电子标签，目前该芯片正处于测试过程中。

集成电路低功耗设计技术集成电路（Integrated Circuit，简称IC）是现代电子技术中的重要组成部分，在各种电子设备中广泛应用。

随着科技的进步和市场的需求不断增长，电子设备的功耗问题也日益受到关注。

在集成电路设计中，低功耗设计技术的应用显得尤为重要。

本文将讨论集成电路低功耗设计技术的原理和方法。

低功耗设计技术的背景随着移动设备和物联网技术的快速发展，对于功耗的要求越来越高。

低功耗设计技术的应用能够延长电池寿命，减少设备发热以及提高电池充电效率。

因此，低功耗设计技术已经成为集成电路设计的关键考虑因素。

低功耗设计技术的原理低功耗设计技术的原理是通过降低集成电路的功耗来实现节能的目标。

主要采用以下几种方法来实现：1. 逻辑门的优化设计：逻辑门通常是芯片中最耗电的部分。

优化逻辑门的设计可以减少功耗。

例如，采用低阈值电压晶体管和有选择地禁用部分逻辑门等方法，能有效降低功耗。

2. 时钟管理技术：芯片上的时钟频率和功耗是成反比的。

通过合理的时钟设计，可以降低芯片功耗。

例如，使用自适应时钟技术，根据芯片的工作负载动态调整时钟频率，在降低功耗的同时保持系统的性能。

3. 状态优化技术：大部分电子设备在使用过程中都存在空闲状态。

通过设计合理的状态优化技术，可以将处于空闲状态的部分电路降低功耗。

例如，采用局部时钟门控技术，只在需要时打开关键电路，延长电池寿命。

4. 电源管理技术：对于移动设备来说，电池寿命是一个重要的指标。

通过采用先进的电源管理技术，例如多电源域设计、电源适应性调整等方法，可以最大限度地降低功耗。

5. 快速快速启动和休眠技术：集成电路在启动和休眠过程中消耗较高的功耗。

采用快速启动和休眠技术可以缩短启动和休眠时间，减少功耗。

低功耗设计技术的应用低功耗设计技术在各种领域都有广泛的应用。

其中，移动设备、物联网设备和便携式电子设备是低功耗设计技术的主要应用领域。

在移动设备中，如智能手机、平板电脑等，低功耗设计技术能延长电池使用时间，用户无需频繁充电，提供更好的使用体验。

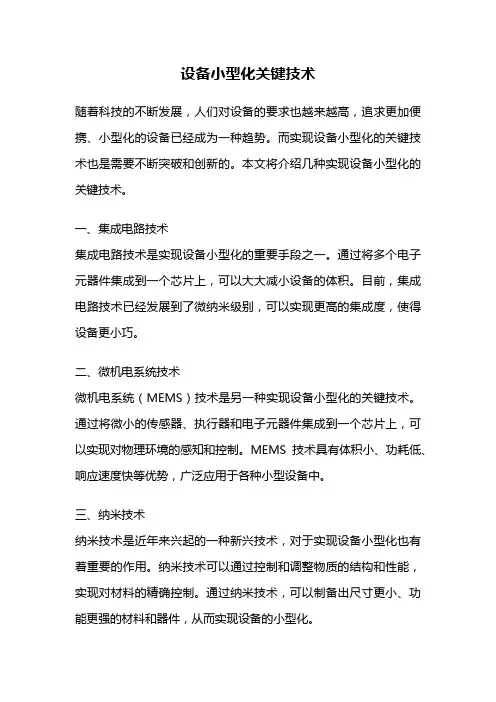

设备小型化关键技术随着科技的不断发展，人们对设备的要求也越来越高，追求更加便携、小型化的设备已经成为一种趋势。

而实现设备小型化的关键技术也是需要不断突破和创新的。

本文将介绍几种实现设备小型化的关键技术。

一、集成电路技术集成电路技术是实现设备小型化的重要手段之一。

通过将多个电子元器件集成到一个芯片上，可以大大减小设备的体积。

目前，集成电路技术已经发展到了微纳米级别，可以实现更高的集成度，使得设备更小巧。

二、微机电系统技术微机电系统（MEMS）技术是另一种实现设备小型化的关键技术。

通过将微小的传感器、执行器和电子元器件集成到一个芯片上，可以实现对物理环境的感知和控制。

MEMS技术具有体积小、功耗低、响应速度快等优势，广泛应用于各种小型设备中。

三、纳米技术纳米技术是近年来兴起的一种新兴技术，对于实现设备小型化也有着重要的作用。

纳米技术可以通过控制和调整物质的结构和性能，实现对材料的精确控制。

通过纳米技术，可以制备出尺寸更小、功能更强的材料和器件，从而实现设备的小型化。

四、柔性电子技术柔性电子技术是一种将电子元器件制作在柔性基材上的技术，可以实现设备的弯曲、折叠和拉伸等特性。

通过柔性电子技术，可以将电子元器件嵌入到纺织品、塑料薄膜等材料中，从而实现设备的柔性和轻薄化。

五、低功耗技术为了实现设备的小型化，低功耗技术也是不可忽视的关键技术之一。

通过降低设备的功耗，可以减小电池的体积，从而使得设备更加小巧。

目前，有许多低功耗技术被应用于设备中，如功耗管理技术、低功耗芯片设计技术等。

六、3D打印技术3D打印技术是一种通过逐层堆积材料的方式制造物体的技术，可以实现对复杂形状的设备的制造。

通过3D打印技术，可以将多个零部件集成到一个整体中，减小设备的体积。

此外，3D打印技术还可以实现对设备的定制化制造，满足不同用户的需求。

总结起来，设备小型化的关键技术涵盖了集成电路技术、微机电系统技术、纳米技术、柔性电子技术、低功耗技术和3D打印技术等多个方面。

现代医学电子仪器原理与设计复习指导目录绪论阅读材料复习与练习第一章医学仪器概述第二章生物信息测量中的噪声和干扰第三章信号处理第四章生物电测量仪器第五章血压测量第六章医用监护仪器第七章心脏治疗仪器与高频电刀第八章医用电子仪器的电气安全0阅读材料复习与练习1.（医疗仪器）主要指那些单纯或组合应用于人体，用于生命科学研究和临床诊断治疗的仪器，包括所需的软件。

2.随着当今人类社会的发展和对医学模式认识上的转变，特别是以Internet为代表的信息技术的普及，以医院为中心的模式必然会再次回归到以（社区、家庭医疗为中心，“以人为本”、以预防为主）的医学模式上来。

医学仪器的设计应充分认识这一医学发展的必然趋势。

3.以（社区医疗）为中心的医学模式正在崛起，我们从事医学仪器设计应充分认识到这一发展趋势。

4.（生物医学信号检测）技术是对生物体中包含的生命现象、状态、性质及变量和成分等信息的信号进行检测和量化的技术。

5. （生物信息处理）技术即是研究从被检测的湮没在干扰和噪声中的生物医学信号中提取有用的生物医学信息的方法。

6.（专家系统）实质上是某一专门知识，例如某种疾病的诊断、处方，某些矿物的资源勘探数据分析等的计算机咨询系统(软件)。

专家系统的基础是（专家知识），一类是已经总结在书本上的定律、定理和公式等，另一类是专家们在实际工作中长期积累的经验、教训。

7.请给出虚拟医学仪器的系统构成，并叙述各模块的功能。

答案要点：虚拟医学仪器通常由通用计算机系统、扩充的硬件模块和软件模块三大部分构成。

计算机系统指通用计算机，如PC机或工作站.功能：完成仪器的全套应用软件设计；硬件模块包括接口驱动部件、医学功能部件和传感器或作用部件。

功能：接口驱动部件的功能是实现硬件模块与计算机的接口，是使硬件模块与计算机系统能进行有效的通信和数据传输的关键；医学功能部件是硬件模块的核心，该部件进行有关生理信号的放大、滤波、处理，然后经模数转换变为数字信号，由接口驱动部件送计算机系统；传感器或作用部件是硬件模块和虚拟医学仪器最前端的部件，传感器是将所获微弱生命信号转换为电信号，作用部件是用于治疗的各种物理因子发生器；软件模块由计算机的部分系统软件、工具软件和专为虚拟医学仪器设计的医学应用软件组成。

微功耗设计基于单片机的电池供设备设计中，单片机芯片的工作电压、频率配置、工作模式配置都将影响系统的整体功耗，此外，减少外围电路连同合理的外围电路设计也是影响功耗的关键因素。

本文结合在便携仪表的设计阐述了低功耗设计的单片机选择策略和外围电路设计思路。

在预付费式水表、气表、热表、数字流量计等应用中，一般采用电池供电。

合理地设计这些单片机系统，能够在不换电池的情况下，能连续工作数年时间。

要满足这些需要必须在设计中解决好单片机系统的微功耗问题，必须从单片机的选择、单片机的设计和使用、外部电路的设计连同电源供电方面综合考虑。

对于大部分单片机系统，由于单片机的运行速度很快，单片机在工作的过程中有大量的空闲等待时间。

在某些情况下，系统的等待时间甚至能够达到总工作时间的95%以上。

在等待过程中，单片机不作任何工作，只是在踏步等待，或在循环判断有无新的外部请求。

在这个过程中，能够让单片机内部的大部分电路工作在休眠状态，能够大大地降低单片机的功耗。

同时，也能够让有关的外部电路工作在休眠状态，这样就使整个产品的供电大大降低。

产品的这种非连续工作的特点是微功耗设计的基本思路，此外，还要根据产品的特点醉意更多的设计细节。

选择合适的CPU芯片是微功耗设计的关键现在的单片机种类很多，而且大都针对某一个特定的应用，可根据具体应用情况选择合适的单片机。

在需要进行微功耗设计的应用中，能够根据下面的规则来选择：1. 选择尽可能减少外部电路的单片机。

随着集成电路工艺技术的飞速发展，真正单片化的单片机系统已逐步成为主流产品。

2. 注意比较工作电流和静态电流。

由于工艺的不同，单片机内部工作电流、静态电流不尽相同，有的甚至相差很大。

在选择单片机时，不但要考虑其工作电流，还要仔细考虑其在休眠状态下的静态电流。

3. 通过比较能够看出，选用专用的低功耗单片机，可更加灵活地控制其功耗，在满足设计需要的前提下使其尽可能工作于最省电的模式。

4. 选择合适的ROM、RAM。

高新技术产品的关键技术和技术指标的具体说明是专业从事工业相机自主研发、生产、营销与服务的高新技术企业。

“专业设计”、“专业制造”、“专做稳定可靠的工业相机”。

产品线包括：USB2.0、USB3.0、GIGE、万兆网和工业相机定制服务，从30万至4300万像素不等。

产品广泛应用于工业检测、机器视觉、生物医学、新能源检测、证件人像、教学科研、弱光成像、显微成像等领域。

根据《高新技术企业认定管理办法》（国科发火〔2016〕32号）的规定，属于高新技术产品领域中的先进制造与自动化—高性能、智能化仪器仪表—新型自动化仪器仪表。

现对我司2018年高新技术产品（服务）的关键技术和技术指标说明如下：序号产品名称销售收入（万元）1ZS-LS202-01带LCD屏检测相机572.43关键技术1、图像信号转成LVDS信号技术；2、相机直接驱动LCD屏的技术；3、图上实时测量技术；4、小体积相机散热技术；5、相机U盘读写技术；6、相机支持鼠标操作的技术。

达到的技术指标1、200万像素高清影像传感器；2、支持1366*768和1600*1200高清LCD屏；3、支持U盘存储照片功能，支持1G-32G的U盘；4、支持鼠标直接在图像上操作；5、支持12组十字线、及距离、面积、弧度、角度等各种测量功能。

关联知识产权该产品生产过程中应用到了公司自主研发的专利技术：序号产品名称销售收入（万元）2基于LINUX平台的千万像素级相机543.60关键技术1、支持ARM LINUX操作系统；2、使用低功耗设计技术；3、LINUX内核裁减与扩展；4、图片效果预处理；5、相机电磁兼容（EMC）设计技术。

达到的技术指标1、分辨率为2580*1944，帧率达到13帧每秒；2、曝光时间从0.1ms-600秒；3、支持ROI（任意大小读出）和像素合并模式；六边形显微镜专用外壳。

关联知识产权该产品生产过程中应用到了公司自主研发的专利技术：序号产品名称销售收入（万元）3ZS-CCS1610M-P超大靶面相机372.01关键技术1、双通道CCD输出采样技术；2、双通道CCD图像平衡技术；3、超大靶面CCD驱动设计技术；4、CCD时序平台技术；5、图像缓存技术。

低功耗设计方法随着物联网和移动设备的迅速发展，对于低功耗设计方法的需求也越来越高。

低功耗设计是指在保持设备功能完整性的前提下，尽可能减少设备的能耗。

在本文中，我们将探讨一些常见的低功耗设计方法及其应用。

1. 硬件优化硬件优化是低功耗设计的重要一环。

通过合理选择低功耗组件和集成电路，并合理设计电路板布局，可以降低功耗并提高能效。

例如，采用低功耗微控制器和传感器，优化供电电路，减少待机电流等。

2. 休眠模式休眠模式是低功耗设计中常用的策略之一。

当设备处于闲置状态时，可以进入休眠模式以降低功耗。

在休眠模式下，设备仅保持基本功能运行，其他功能暂时关闭。

通过合理设置休眠唤醒机制，可以在需要时快速恢复正常工作状态。

3. 功耗管理功耗管理是低功耗设计中的关键环节。

通过合理管理设备的功耗，可以最大程度地延长设备的使用寿命。

例如，合理设置设备的工作频率和电压，优化设备的电源管理策略，减少不必要的功耗消耗。

4. 数据压缩和传输优化对于移动设备和物联网应用而言，数据传输是耗能的主要原因之一。

因此，采用数据压缩和传输优化的方法可以有效降低功耗。

例如，采用压缩算法对数据进行压缩，减少传输数据量；合理选择传输协议和传输方式，降低传输延迟和功耗。

5. 软件优化软件优化在低功耗设计中也起着重要作用。

通过优化软件算法和代码结构，可以减少设备的能耗。

例如，采用低功耗的算法和数据结构，优化代码逻辑，减少不必要的计算和访存操作等。

6. 能源管理能源管理是低功耗设计中不可忽视的一部分。

合理利用可再生能源和节能技术，可以为设备提供可靠的能源支持。

例如，利用太阳能、风能等可再生能源为设备供电；采用节能技术，如智能调光、智能温控等，减少能源的浪费。

低功耗设计方法是为了满足日益增长的设备能耗需求而提出的。

通过硬件优化、休眠模式、功耗管理、数据压缩和传输优化、软件优化以及能源管理等方法，可以有效降低设备的能耗，延长设备的使用寿命。

未来，随着技术的不断发展，低功耗设计方法将得到进一步改进和应用，为节能减排做出更大的贡献。
