约克等冷水空调机组参数.doc2012.9.4
约克冷水空调机组参数
型号：YBMC.155A
额定制冷量：545KW
系统设计压力： 2.5MPa
制冷剂：R22
充罐量：140Kg
压缩机型号：YDSM576C
满载电流：195A
堵转电流：896A
现场电流：380-3-50 VOLTS-PHASE-HZ
机组净重：3300Kg
制造日期：2006/04
系列号：EFPM300953
制造厂家：无锡约克空调冷冻设备有限公司
阿波罗水冷螺杆式冷水机组参数
型号：APLS757
额定制冷量： 757KW
压缩机型式：半封闭螺杆式
压缩机型号与数量：SRC-S-353/2台
压缩机输入功率：2×105KW
压缩机电源： 380V-400V/3相/50HZ
外形尺寸：3980×1400×2000mm
机组重量： 4650Kg
蒸发器进出水温度：12/7℃
冷凝器进出水温度：32/37℃
冷冻水流量： 131T/h
冷却水流量： 161T/h
制冷剂类型： R22
充注量： 163Kg
出厂编号：0702
出厂日期：2007/01月
制造厂家：江苏阿波罗空调净化设备制造有限
日立中央空调参数
额定电源：380V 50HZ
制冷量：48160kcal 54180kcal 制热量：56KW 63KW 输入额定功率：23.9KW 23KW
额定电流：39.2A 37.8A
最大运行电流：71A 71A。

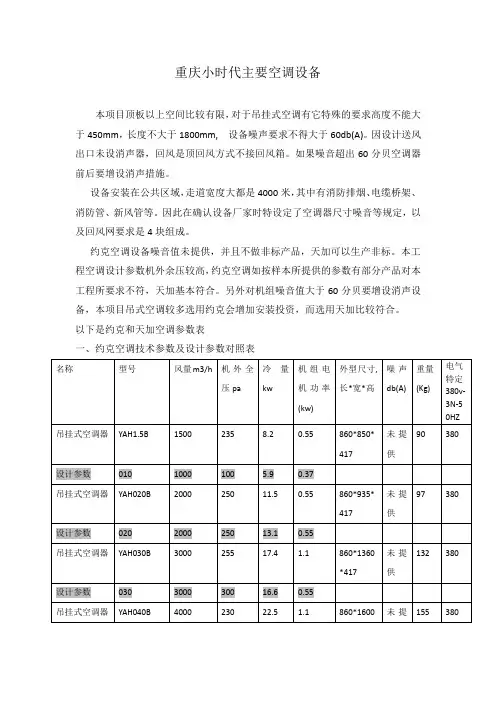

重庆小时代主要空调设备
本项目顶板以上空间比较有限，对于吊挂式空调有它特殊的要求高度不能大于450mm，长度不大于1800mm, 设备噪声要求不得大于60db(A)。
因设计送风出口未设消声器，回风是顶回风方式不接回风箱。
如果噪音超出60分贝空调器前后要增设消声措施。
设备安装在公共区域，走道宽度大都是4000米，其中有消防排烟、电缆桥架、消防管、新风管等。
因此在确认设备厂家时特设定了空调器尺寸噪音等规定，以及回风网要求是4块组成。
约克空调设备噪音值未提供，并且不做非标产品，天加可以生产非标。
本工程空调设计参数机外余压较高，约克空调如按样本所提供的参数有部分产品对本工程所要求不符，天加基本符合。
另外对机组噪音值大于60分贝要增设消声设备，本项目吊式空调较多选用约克会增加安装投资，而选用天加比较符合。
以下是约克和天加空调参数表
一、约克空调技术参数及设计参数对照表
二、天加空调技术参数及设计参数对照表。
风管式分体空调机组系列风管式分体空调机组系列YBDB25,30系列为单冷媒回路，一台25,30外机分别拖一台25,30内机。
YBDB45系列为双冷媒回路，一台45外机拖一台45内机。
YBDB60,90,120系列为多冷媒回路，都是由多台30外机拖一台内机。
产品结构 YBDB 系列YBDB25,30系列YBDB45系列YBDB60,90,120系列控制线制冷管路2约克风管式分体空调机YBDB/YBOC(H)系列为集中送风系统，由室外机YBOC(H)系列，室内机YBDB系列组成。
机组可根据需要设置为单冷，单冷+辅热，热泵，热泵+辅热。
用户可根据不同场合确定二级加热的控制顺序。
YBDB/YBOC(H)系列风管式分体空调机单冷室内机与热泵室内机通用，YBDB25、YBDB30、YBDB45、YBDB60既可立式安装，也可卧式安装，YBDB90、YBDB120立式安装。
YBDB/YBOC(H)系列3YBDB25－60室内机组既可以卧式安装也可以立式安装， YBDB90，120可以立式安装，方便用户的多样选择；室内机组分左式和右式，可以两侧接管，方便安装和维护。
运行宁静室内机组采用低噪音设计，在机体内壁贴附了保温吸音材料，风机采用低噪音风机，创造了一个安静良好的环境。
室内机——YBDB 25 E000R/X室外机——YBOC(H) 25E/X控制器显示图 / 机组外型及机组尺寸a b5外型及机组尺寸67外型及机组尺寸89外型及机组尺寸1011室外机1 制冷：室外35℃（DB）/ 24℃（WB）、室内进风27℃（DB）/ 19℃（WB）。
制热：室外7℃（DB）/ 6℃（WB）、室内进风20℃（DB）。
2、换热器为高效亲水冲缝片。
3、风机为离心式前曲叶片,电机为380V/3Ph-50Hz 。
4、节流元件为热力膨胀阀。
1、制冷：室外35℃(DB)/24℃(WB)，室内进风27℃(DB)/19℃(WB)；制热：室外7℃(DB)/6℃(WB)， 室内进风20℃(DB)。
约克65模块机参数约克65模块机是一款常见的空调设备，具有多种参数和特点。
本文将对约克65模块机的参数进行详细介绍，包括制冷制热能力、空气流量、能效比等。
一、制冷制热能力约克65模块机的制冷制热能力是衡量其性能的重要指标之一。
制冷能力指的是空调设备在制冷模式下能够从室内空气中吸收的热量，以保持室内温度的稳定。
制冷能力通常以“千瓦”为单位来表示。
而制热能力则是指在制热模式下，空调设备能够向室内空气释放的热量。
约克65模块机的制冷制热能力可以根据需求进行调节，以满足不同季节和环境的要求。
二、空气流量空气流量是指空调设备在运行时，每分钟循环的空气量。
约克65模块机的空气流量通常以“立方米/小时”为单位来表示。
空气流量的大小直接影响着室内空气的流通速度和舒适度。
较大的空气流量可以更快地将室内潮湿、热量等不适因素排出，提供更好的室内环境。
三、能效比能效比是衡量空调设备能源利用效率的指标。
约克65模块机的能效比通常以“COP”（Coefficient of Performance）或“EER”（Energy Efficiency Ratio）来表示。
COP是指单位制冷量对应的耗电量，而EER则是指单位电力输入对应的制冷量。
能效比越高，说明空调设备在同样的能耗下，能提供更多的制冷或制热量，从而节省能源开支。
四、噪音水平约克65模块机的噪音水平是指其运行时产生的噪音大小。
噪音水平通常以“分贝”为单位来表示。
较低的噪音水平可以提供更为舒适的室内环境，尤其对于要求安静的场所，如办公室、病房等。
约克65模块机在设计上采用了降噪技术，有效降低了运行时的噪音水平，提供更为安静的使用体验。
五、控制方式约克65模块机的控制方式多样，可以通过面板上的按键进行手动控制，也可以通过遥控器实现远程控制。
同时，约克65模块机还支持外部控制接口，可以与建筑物的自动化系统进行联动，实现更加智能化的控制。
这种多样化的控制方式可以满足不同用户的需求，提供更加便捷和灵活的使用方式。
约克空调技术参数及选型约克空调技术参数及选型/2010-12-06 11：08：39/第二届亲子博客传媒大奖约克空调技术参数及选型约克空调空调的主要技术参数有：制冷(热)量、电源额定消耗功率、性能系数、噪音。
制冷(热)量：空调器在进行制冷(热)运转，单位时间内从密闭空间除去的热量。
法定计量单位W(瓦)。
电源额定消耗功率：空调器在额定工况下进行制冷(热)运转时，消耗的功率，单位W。
性能系数：又称能效比，COP值，EER值，是空调器制冷运转时，制冷量与制冷功率之比，单位W/W。
噪音：空调器运转时产生的杂音，主要由内部的蒸发机和外部的冷凝机产生。
空调的选型主要依照采暖通风与空气调节设计规范，其主要涉及选型条文如下：一般规定符合下列条件之一时，应设置空气调节：约克空调1、对于高级民用建筑，当采用采暖通风达不到舒适性温湿度标准时；2、对于生产厂房及辅助建筑物，当采用暖通风达不到工艺对室内温湿度要求时。
注：本条的"高级民用建筑"，系指对室内温湿度、空气清洁程度和噪声标准等环境功能要求较严格，装备水平较高的建筑物，如国家级宾馆、会堂、剧院、图书馆、体育馆以及省、自治区、直辖市一级上述各类重点建筑物。
在满足工艺要求的条件下，应尽量减少空气调节房间的面积和散热、散湿设备。
当采用局部空气调节器或局部区域空气调节能满足要求时，不应采用全室性空气调节。
层高大于是10M的高大建筑物，条件允许时，可采用分层空气调节。
室内保持正压的空气调节房间，其正压温度值不应大于50Pa(5mmH2O)。
空气调节房间应尽量集中布置。
室内温度和使用要求相近的空气调节房间，宜相邻布置。
空气调节房间围护结构的传热系数，应根据建筑物的用途和空气调节器的类别，通过技术经济比较确定，但最大传热系数，不宜大于表2.1.5所规定的数值。
约克空调围护结构最大传热系数[W/(m.C)][Kcal/m.h.°c]表2.5.1围护结构名称工艺性空气调节舒适性空气调节室温允许波动±0.1~0.2±0.5=±1.0屋盖------0.8(0.7)1.0(0.9)顶棚0.5(0.4)0.8(0.7)0.9(0.8)1.2(1.0)外墙---0.8(0.7)1.0(0.9)1.5(1.3)内墙和楼板0.7(0.6)0.9(0.8)1.2(1.0)2.0(1.7)注：1：表中内寺和楼板的有关数值，仅适用相邻房间的温差大于3C时。
YORK(约克）YBW超越系列水冷柜式空调设计成能直接送风或通过风管送风来达到调节室内环境的目的，该系列共有2种机型，分别为YBW-A型，有11个型号；YBW-B型，有3个型号，制冷量从30kW到180kW。
LLWYBW-A系列机组技术参数表YBW-A系列选配件技术参数表1.机组运行条件:室内空气温度27℃ DB/19℃WB,冷却水进出水温度29.5℃/35℃。
2.节流元件均为毛细管，YBW150A,180A 为热力膨胀阀。
3.除YBW150A,180A 采用活塞式压缩机外，其他型号均采用涡旋式压缩机，电源为380V/3PH-50Hz 。
4.冷凝器为大管径套管式，风机为皮带轮传动。
5.如机组选配热水盘管则深度尺寸W 则需相应增加130mm 。
6.规格参数如有变化，恕不预先通知。
35YBW-A系统制冷量（50Hz）/机组尺寸YBW-B 系列选配件技术参数表YBW-B 系列机组技术参数表全新推出的B系列机组包括YBW100B,YBW130B和YBW145B，采用了高效的壳管式换热器，其换热性能比较好，加之约克全新的系统匹配技术使整机能效比更高，系统更节能。
另外，壳管式换热器可采用人工清洗，清洗方便，使用寿命长。
YBW-B系列机组特点1.热水进出水温为60℃/50℃，进风干球温度为20℃。
2.盘管为铜管铝翅片,2排管,片距为12片/英寸。
3.热水盘管进出水接管方向为：面向回风口，接管方向在机组左侧。
1.机组运行条件:室内空气温度27℃ DB/19℃ WB ；冷却水进出水温度29.5℃/35℃。
2.冷凝器采用管壳式冷凝器,节流元件为毛细管。
3.机组采用涡旋式压缩机，风机为皮带轮传动，电源参数都为：380V/3PH-50Hz 。
4.如机组带热水盘管,则深度尺寸需相应增加130mm 。
5.规格参数如有变化，恕不预先通知。
电加热电加热分两极控制。
YBW-B系统制冷量（50Hz）/机组尺寸8YBW66A/77A/88A/100A/100BYBW44A/55A/120A/135A/130B/145B9F o r m N o .: S C - U 22EG .C N (0605)S u p e r s e d e s : C 120.Y B W (G Z F )(0904)约克国际成立于1874年，是全球最大的独立暖通空调和冷冻设备专业制造公司，其产品广泛应用于世界著名的项目中。
约克空调YBFC08CD3S参数定义
惠而浦约克空调YBFC08CD3S是一款智能化的电源控制空调，适用于家庭、客房或办公室的使用，其参数下面如下：
1、封装尺寸：128mm x 110mm x 181mm；
2、电源：220V/50HZ；
3、制冷功率：2.2KW；
4、室外噪音值：≤55d；
5、风量：60m³/min；
6、其它功能：定时、延时、节能、自动、节能睡眠、智能控制等。
惠而浦约克空调YBFC08CD3S轻巧而且操作方便，采用了双重隔热技术，在室外噪音值也达到了55d，能有效抑制室外噪音，内部准确的电源控制算法，能够精准的制冷功率达到2.2kw，保证更安静的使用环境；此外，它还
配备了丰富的智能功能，如定时、延时、节能、自动、节能睡眠等，让你使
用空调更加的轻松方便。
惠而浦约克空调YBFC08CD3S精巧的封装尺寸，适
合任何迷你的家庭或办公室，它足够小巧到能放置在桌面，又不影响空间利
用率。
另外，它采用静音技术，风量可达60m³/min，提供舒适的环境，确
保舒适的体验。
总之，惠而浦约克空调YBFC08CD3S拥有多种的功能特性，可以满足不同用户的要求，其小巧的封装尺寸，静音技术，控制精准的功率，使得它是一
款非常适合家庭或办公室使用的一款冷暖空调。
约克风冷热泵机组参数1.引言本文档将介绍约克风冷热泵机组的参数，并对其性能进行详细分析。
约克风冷热泵机组是一种高效节能的空调设备，其参数的合理选择对于机组的运行效果和能耗有着重要影响。
本文将从机组类型、制冷剂、制冷功率、制热功率以及效能等方面对约克风冷热泵机组的参数进行深入探讨。
2.机组类型约克风冷热泵机组分为两种类型：空气源热泵机组和地源热泵机组。
2.1空气源热泵机组空气源热泵机组通过吸收空气中的热量来提供制热和制冷服务。
其主要参数包括制冷效能（C OP）、制热效能（H SP F）等。
2.2地源热泵机组地源热泵机组则利用地下的地热能源进行制冷和制热。
其主要参数包括地源热泵性能系数（C OP）、地源热泵制热系数（H PF）等。
3.制冷剂约克风冷热泵机组使用不同的制冷剂来实现制冷和制热的过程。
常见的制冷剂包括R22、R410A等。
制冷剂的选择应考虑其环保性、制冷效率以及适用场景等因素。
对于约克风冷热泵机组来说，制冷剂的选择直接关系到机组的制冷和制热能力。
因此，在选择制冷剂时，需要充分考虑机组的工作环境和效能需求。
4.制冷功率约克风冷热泵机组的制冷功率指机组能够提供的制冷能力，通常以千瓦（kW）为单位进行衡量。
制冷功率的选择应当根据实际需求来确定，包括室内外温差、空调负荷等因素。
一般而言，选择适合的制冷功率可以保证机组正常运行，并同时达到节能的目的。
5.制热功率约克风冷热泵机组的制热功率指机组能够提供的加热能力，同样以千瓦（kW）为单位进行衡量。
制热功率的选择需根据室内外温差、供热负荷等因素来决定。
适当选择合适的制热功率可以满足供热需求，并提高机组的运行效能。
6.效能在评估约克风冷热泵机组性能时，效能是一个重要的参数。
机组的效能会直接影响其能耗和运行效果。
约克风冷热泵机组的效能通常用能源效率比（EE R）和季节性性能因数（S EE R）来评估。
较高的能源效率比和季节性性能因数意味着机组在制冷和制热时消耗的能量更少，从而提高能效。
, 了解每个, 包括日常设备检3YK 离心式冷水机组设计特点约克OptiView TM YK 离心式冷水机组能提供各种形式的配置，以满足不同用户的需要。
配置约克变频驱动装置(VSD)的YK 机组彩色图象显示控制中心约克OptiView TM 彩色图象显示控制中心，同时显示机组每个部件的运行参数与插图，控制简单形象。
变频配置，高效节能(选项)配置变频驱动器，独特的自适应容量控制将电机变频和导流叶片调节完美地结合在一起，大大提高机组的效率，令部分负荷耗电指标低达0.2kW/ton ，机组的年节能可达15%-25%。
单级压缩机，先进可靠约克单级压缩机的运动部件较少、设计简洁高效，它的长工作寿命已在许多应用中得到了证明。
轻质、高强度的铝制叶轮采用后弯叶片，效率很高。
翼形导流叶片减少了气流的扰动，使部分负荷能保持最高效的性能。
压缩机可平稳地从100% 卸载到最低负荷。
开式电机，安全可靠闭式电机烧毁后会对冷水机组造成灾难性的破坏，整台机组必须彻底清洁，并要更换制冷剂后方可使用。
约克YK 离心式冷水机组采用风冷式电机，从而避免了这种危险。
制冷剂根本不会与电机接触，避免了对冷水机组其它部分的污染。
保险公司在对大型空调设备保险时，通常风冷式电机的保险费要比制冷剂冷却的闭式电机低得多。
充分利用低温冷却水，显著节能符合实际工况下的节能要求，机组能充分利用低达12.8℃的冷却水，获得明显的节能效果，而不像有些机组那样需要人为地将水温控制在21~24℃。
高效热交换器，表现卓越热交换器采用了最新的高效换热铜管，使传热效率最佳、结构紧凑。
水侧和制冷剂侧强化传热，减少机组能耗和管道结垢。
结构紧凑，安装方便机组设计精密紧凑，大大减少机房占地面积。
安装时只需少量的接管和布线，帮助用户节约安装费用。
环保冷媒，造福人类- 约克YK 冷水机组的性能经美国空调制冷供暖协会(AHRI)认证。
- 符合最新的AHRI550/590标准。
- 采用HFC-134a 环保制冷剂，对臭氧层没有损害。
空调正常运行各项正常参数是多少？有了这些数据维修就有底
了！
在给空调做维修之前，首要搞清楚空调维修参数如电流、压力，电压变频机器要测试压缩机的运行频率，出风口温度等等，下面具体进行介绍。
1、制冷系统正常低压在4-6kgf/cm2之间。
2、制冷系统的正常高压在16-19kgf/cm2之间。
3、空调器的出风口温度应为12-15c之间。
4、进出风口的温差应大于10c。
5、停机时室外温度为38c时的平衡压力为10kgf/cm2左右
［以上参数与室内外的环境温度有关在检修时应具体分析］
6、全封闭往复活塞式压缩机外壳温度在50c左右。
7、全封闭往复涡旋式压缩机外壳温度在60c左右。
8、全封闭活塞旋转式压缩机外壳温度在50c左右。
9、低压管温度一般在15c左右，正常时低压管应结露但不能结霜，如结霜说明系统缺氟或堵塞。
10、排气管温度一般在80-90c之间，如温度过低，说明系统缺氟或堵塞，如温度过高，则说明系统内有空气或压缩机机械故障。
11、可根据吸气管结露情况添加氟利昂，氟利昂未加够时吸气管可出现结霜现象，当压缩机吸气管上半部结霜时说明此时加氟量适中。
12、风扇电机外壳温度一般不超过60c。
13、空调器运转一小时后室内排水管应排水。
14、在室内或室外机能听到毛细管中制冷剂的流动声，如听不到流动声说明制冷系统有问题。
